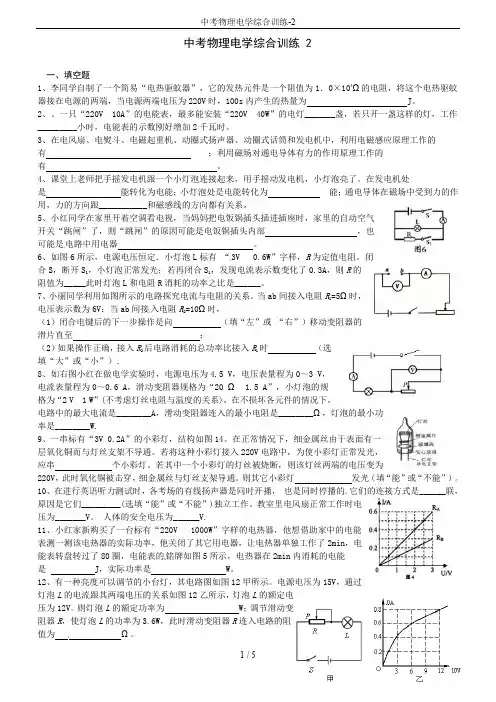

中考物理电学综合训练 2一、填空题1、李同学自制了一个简易“电热驱蚊器”，它的发热元件是一个阻值为1．0×104Ω的电阻，将这个电热驱蚊器接在电源的两端，当电源两端电压为220V时，100s内产生的热量为J。
2、、一只“220V 10A”的电能表，最多能安装“220V 40W”的电灯_______盏，若只开一盏这样的灯，工作_________小时，电能表的示数刚好增加2千瓦时。
3、在电风扇、电熨斗、电磁起重机、动圈式扬声器、动圈式话筒和发电机中，利用电磁感应原理工作的有；利用磁场对通电导体有力的作用原理工作的有。
4、课堂上老师把手摇发电机跟一个小灯泡连接起来，用手摇动发电机，小灯泡亮了。
在发电机处是能转化为电能；小灯泡处是电能转化为能；通电导体在磁场中受到力的作用，力的方向跟___________和磁感线的方向都有关系。
5、小红同学在家里开着空调看电视，当妈妈把电饭锅插头插进插座时，家里的自动空气开关“跳闸”了，则“跳闸”的原因可能是电饭锅插头内部，也可能是电路中用电器。
6、如图6所示，电源电压恒定．小灯泡L标有“3V 0.6W”字样，R为定值电阻。
闭合S，断开S l，小灯泡正常发光；若再闭合S1，发现电流表示数变化了0.3A，则R的阻值为_____此时灯泡L和电阻R消耗的功率之比是______。
7、小丽同学利用如图所示的电路探究电流与电阻的关系。
当ab间接入电阻R1=5Ω时，电压表示数为6V；当ab间接入电阻R2=10Ω时，（1）闭合电键后的下一步操作是向（填“左”或“右”）移动变阻器的滑片直至；（2）如果操作正确，接入R2后电路消耗的总功率比接入R1时（选填“大”或“小”）．8、如右图小红在做电学实验时，电源电压为4.5 V，电压表量程为0～3 V，电流表量程为0～0.6 A，滑动变阻器规格为“20 Ω 1.5 A”，小灯泡的规格为“2 V 1 W”(不考虑灯丝电阻与温度的关系)，在不损坏各元件的情况下，电路中的最大电流是________A，滑动变阻器连入的最小电阻是________Ω，灯泡的最小功率是________W.9、一串标有“3V 0.2A”的小彩灯，结构如图14。
2020年中考物理专题复习：电学-专项练习题(含答案)精选全文
精选全文完整版（可编辑修改）2020年中考物理专题复习：电学专项练习题1.如图所示，取两个相同的验电器A和B，使A带正电，B不带电。
用橡胶棒把A和B连接起来的瞬间，橡胶棒中（）A.有正电荷流向B，A金属箔的张角减小B.有负电荷流向A，B金属箔的张角增大C.有正电荷流向B，同时有负电荷流向AD.始终无电流2.下图中，能直接测量通过灯L1电流的电路是（）3.如图所示，“小太阳取暖器”的底座上面有两个控制开关，其中开关S1起关闭或启动取暖器的作用，开关S2起定时的作用，可以任意选择让取暖器工作0～2h。
此外在取暖器的底座下面还有一个开关S3，当取暖器意外倾倒时会自动断开，以免造成事故。
这三个开关任何一个断开，取暖器都会停止工作，该取暖器的电路示意图正确的是( )4.如图所示，几只水果提供的电力点亮了一排发光二极管。
下列说法错误的是( )A.水果电池将化学能转化为电能B.发光二极管是由半导体材料制成的C.一排二极管同时发光说明它们是串联的D.改变流入发光二极管中的电流方向，二极管不发光5.如图所示是某同学家里用的电能表，下列说法正确的是( )A.“220V”表示电能表应该接在“0～220V”的电路中使用B.“10(20)A”说明电能表的标定电流为10安C.“600revs／(kW·h)”表示电能表每消耗1度电，表盘转过600转D.电能表上的数据显示该同学家这个月用电就是123.4度6.录音机的磁带上附有一层硬磁性材料制成的小颗粒，如右图所示，录音时，声音先转变成强弱变化的电流，这样的电流通过录音磁头，产生了强弱变化的磁场，磁带划过磁头时，磁带上的小颗粒被强弱不同地磁化，于是记录了一连串有关磁性变化的信息。
放音时，磁带贴着放音磁头运动，磁性强弱变化的磁带使放音磁头中产生变化的感应电流，电流经放大后使扬声器发声，这使“读”出了录音带中记录的信息。
下列实验中和录音机的磁带放音时工作原理相同的是（）7.右图所示的是某同学家常用的一个插线板。
2022届高考物理二轮专项训练——电学实验(Word版含答案)
2022年高考物理二轮专项训练——电学实验专项1．（2021·辽宁·高三阶段练习）某兴趣小组想探究某金属合金在室温下的电阻率，实验电路如图甲所示，R为待测金属电阻丝，其横截面积为2S。
实验步骤如下∶0.30mm（1）闭合开关S1，将单刀双掷开关S2扳到“a”位置，调节滑动变阻器R1，使电流表为某一适当的读数，用毫米刻度尺测量并记下电阻丝R接入电路的有效长度L，某次测量结果如图乙，从图乙上读出测量结果，L=____mm；（2）保持滑动变阻器R1滑片位置不变，将开关S2扳到“b”位置，调节电阻箱R2使电流表的读数与开关S2位于“a”位置时的相同，记下此时电阻箱的读数R0，则对应的电阻丝的阻值为____；（3）移动电阻丝上的滑动触头，重复（1）（2）步骤，得到多组R、L数据，画出的R-L图线如图丙所示，则该电阻丝在室温下的电阻率ρ=____Ω·m（结果保留一位小数）。
2．（2022·安徽·马鞍山市第二中学博望分校高三模拟）如图所示是探究用电流表和电压表测定1节干电池的电动势和内阻的实验的电路图。
现备有以下器材：A．滑动变阻器（0～50 Ω）B．滑动变阻器（0～1 750 Ω）C．电压表（0～3 V）D．电压表（0～15 V）E．电流表（0～0.6 A）F．电流表（0～3 A）其中滑动变阻器应选_______，电压表应选________，电流表应选_________。
（均选填器材的字母代号）3．（2022·全国·高三专题练习）一同学欲测量某未知电阻的阻值。
他从实验室找到一块指针式多用电表，该多用电表可以正常进行欧姆调零。
（1）该同学怀疑由于长时间没有使用，电池参数可能发生变化，从而导致测量结果不准确，于是他将电池取下，先对电池进行了测量。
发现手边有一电阻箱，一块电流表（内阻未知），开关导线若干。
该同学设计了如图甲所示电路进行测量，改变电阻箱的阻值，得到多组R、I数据，计算之后，描点连线得到1RI-图像如图乙所示，由图像可知电池电动势E=______V（结果保留2位有效数字）；由此图像______（填“能”或“不能”）计算得到电池内电阻。
电学综合训练二
电学综合训练1．在如图所示的电路中，电源电压为6V，R1＝4Ω，闭合开关S后，电压表读数为2V，则电流表的示数为A，电阻R2的阻值为Ω。
2．张阳在探究电阻上的电流跟两端电压的关系时，用记录的实验数据作出了如图所示的U-I图象，则a的电阻值为________Ω，将a、b串联接在电压为3V的电源上，电路中的电流为________A。
3．在图所示的电路中，电源电压保持不变。
灯L1、L2可能出现了断路故障，闭合电键S后：①若两灯均不发光，则三个电表中示数一定大于零的电表是__________表。
②若两灯中有一灯不发光，则三个电表中示数一定大于零的的电表是__________表。
4．在图所示电路中，电源电压6V保持不变。
只闭合开关S1，电流表示数为0.2A；再闭合开关S2，电流表示数变化了0.4A。
则R2的阻值为Ω，S2闭合前后R1消耗的电功率相差W。
5．如图甲所示，电源电压保持不变，小灯泡的额定电压为12V。
闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I—U关系图像如图乙所示。
则小灯泡的额定功率为W，电源电压为7．两个电阻，分别标有“3V、0.5A”和“6V、0.3A”字样。
将它们串联后接入电路使用，那么电路两端的电压不能超过 V；将它们并联后接入电路使用，那么电路中干路电流不能超过 A。
8．有一种亮度可以调节的小台灯，其电路如图甲。
电源电压为24Ⅴ，灯泡L的额定电压为24Ⅴ，通过灯泡L 的电流跟其两端电压的关系如图乙。
当灯泡正常发光时，灯丝的电阻为Ω。
调节滑动变阻器R，使灯泡的实际功率为3.6W时，灯泡两端的电压是Ⅴ，滑动变阻器R连人电路的阻值是Ω。
9．如图甲所示的电路中，电源电压恒为12V，滑动变阻器的铭牌上标有“100Ω0.5A”字样。
如图乙所示为R1的I—U图像，R1的阻值为________Ω。
当电路中电流为0.2A时，滑动变阻器R2接入电路的阻值为___________Ω。
为了不损坏滑动变阻器R2接入电路的阻值应不小于__________Ω。
九年级物理下册 电学综合二专题复习 试题
电学综合二专题复习制卷人：歐陽文化、歐陽理複；制卷時間：二O二二年二月七日复习目的：1．通过问题情景对电功、电功率的知识板块进展梳理，构建纵横相联的体系；以习题归类一线串珠，以收到以点带面，以一当十的效果；2．加强审题方法、解题方法和规律的总结，促使学生才能的飞跃。
教学过程：引言：电给我们的生活带来了极大的方便，与我们的生活息息相关。
下面就让我们一起来解决一下小明的生活中遇到的一些电学问题：联络：1．通过这些参数你可以解决哪些问题？如将这两个灯泡并联接在220V的电路中哪个灯亮？如串联接在220V的电路中哪个灯亮？你是怎样判断的？2．学生进展讨论，老师点拨。
3．根据学生对〔2〕的讨论，提出新的问题：讨论：如何减少输问题1：小明家的电能表如下图，请你说说这些参数的物理意义。
请你比拟两图有什么不同点？问题2：〔1〕小明观察到家中台灯灯泡有两种铭牌，如下图，你能从图中得到哪些信息？〔2〕小明发现：在黄昏时的电灯的发光要比深夜时要暗一些？请你提出一个可能的猜测？并设计一个实验来证明你的猜测？〔3〕如何测出在黄昏“PZ220－40〞台灯的实际消耗的电功率？ 如所测的数据是：电能表在＿＿时间是内转盘转了＿＿转，那么这灯的实际功率是＿＿W ，电灯两端的实际电压是＿＿V 。
输电线所消耗的电功率是＿＿W 。
电线上的电能的损耗？制卷人：歐陽文化、歐陽理複；制卷時間：二O 二二年二月七日让学生讨论：假如将总功率相加是不能的，但实际使用时是是否会将所有用电器同时工作吗？所以要判断电吹风能否在电路中工作，只要比拟用电器的额定功率与电能表的铭牌。
问：它吹出的是冷风还是热风？通过什么方法来解决？问：你是如何分析的？思路怎样？老师在这里主要是思路分析？问：另一种发热是我们更要关注的，请学生说说是哪一类？问：让学生讨论分问题3：有一天，小明的妈妈新买回一个电吹风，主要技术参数如右表说明所示。
他统计了他家所有用电器的额定功率如下表。
九年级物理电流和电路专题练习(word版
九年级物理电流和电路专题练习（word版一、初三物理电流和电路易错压轴题（难）1．归纳式探究——研究电子在电场中的偏转：如图1，给两块等大、正对、靠近的平行金属加上电压，两板之间就有了电场。
若将电子沿着平行于两板的中线方向入射到电场中，电子就会发生偏转。
若两板间距为d，板长为L，所加的电压为U，电子入射初速度为v0，离开电场时偏移的距离为y，则经研究得到如下数据：次数d/m L/m U/V v0/（m·s-1）y/m14×10-20.2401×107 3.6×10-228×10-20.2401×107 1.8×10-234×10-20.1401×1070.9×10-248×10-20.21601×1077.2×10-258×10-20.22402×107 2.7×10-2(1)y＝k__________，其中k＝_________（填上数值和单位）。
本实验在探究影响电子离开电场时偏移的距离时，运用了_________法；(2)相同情况下，电子的入射速度越大，偏移距离越________。
它们间的关系可以用图像2中的图线________表示；(3)现有两块平行相对的长度为5cm，间距为1cm的金属板，为了让初始速度为3×107m/s 的电子从一端沿两板间中线方向入射后，刚好能从另一端的金属板边缘处射出，需要加_____V的电压。
【答案】220UL dv ()1022910m /V s ⨯⋅ 控制变量 小 b 200【解析】 【分析】 【详解】(1)[1]分析表中数据可知，1与2相比L 、U 、0v 均相同，而d 增大一倍，y 减小为原来的12，可知y 与d 成反比；同理，1与3相比，y 与2L 成正比；2与4相比，y 与U 成正比；将第2次实验电压U 增大至6倍，则y 增大至6倍，此时240V U =210.810m y -=⨯将此时的数据与第5次实验相比，y 与20v 成反比，综上所述可得220UL y k dv =[2]将表格中第3次数据（其他组数据也可）代入220UL y k dv =计算可得 ()1022910m /V s k =⨯⋅[3]本实验在探究影响电子离开电场时偏移的距离时，运用了控制变量法。
中考物理专题训练电学综合二试题
卜人入州八九几市潮王学校电学综合(2)1、如以下图，滑动变阻器的滑片在某两点间挪动时，电流表示数范围为1A 到2A阻R 的阻值及电源电压分别为〔〕ΩΩΩΩ，12V2、两个定值电阻R 1和R 2〔R 1＞R 2〕串联后接入一个电压为U 的电源上，功率分别为P 1和P 2，并联后仍接在电压为U 的电源上，此时R 1和R 2和功率分别为P ＇1和P ＇2〔电源电压不变〕，那么()A ．P ＇1＞P 1+P 2B ．P ＇1＞P 1且P ＇1＞P 2C ．P ＇1＜P 1且P ＇1＜P 2D ．P ＇1+P ＇2=P 1+P 23、把标有“220V、40W 〞和“220V、15W 〞的甲、乙两盏电灯串联接在220V 电压下，那么下面分析正确的有()A ．两盏电灯的总功率等于55WB ．两盏电灯的总功率小于15WC ．甲灯的实际功率大于乙灯的实际功率D ．乙灯的实际功率大于甲灯的实际功率4、把“110V、20W 〞“110V、40W 〞的两只灯泡串联起来接在110伏特的电路中，结果这两只 灯泡都不能正常发光，这是因为()A ．每只灯泡的额定功率都变小了B ．每只灯泡的额定电压都变小了。
C ．电路电压是110伏特，而不是220伏特D ．电路电压无论多大，也不能使两灯同时正常发光。
5、如右所示，阻值为10Ω的电阻R 与额定电压为V 的电灯L 串联后，接在为V,电路中的电流为A,电灯L 的额定功率为W(不考虑温度对电阻的影响)6、有两盏电灯L1和L2，它们的电阻R1＞R2，将它们并联在电路里，那么________灯比较亮，将它们串联P V A S在电路里那么________灯比较亮。
7、一个标有“220V、1100W 〞的电炉，接在220伏特电源上，通过它的电流是______A,工作0.5小时，消耗电能________度，产生的热量是________焦耳。
8、〔1〕一段导体两端的电压为6伏时，通过它的电流为0.5安。
2019年中考物理试题专题训练——电路设计专题2(word版含解析)
2019年中考物理试题专题训练——电路设计一、选择题1.（2019长沙，5）下列操作能使图中的小灯泡L1和L2组成串联电路的是（）A．闭合开关S1、S2和S3B．只闭合开关S1和S2C．只闭合开关S2和S3D．只闭合开关S32.（2019长沙，11）如图是小海设计的温度测量仪的电路，R1是定值电阻，R2是阻值随温度升高而减小的热敏电阻，当R2的温度随环境温度降低时（）A．电流表的示数增大B．电压表V1的示数增大C．电压表V2的示数增大D．电压表V2的示数减小【答案】C3.(2019衡阳，14)如图所示，电源电压U＝2V不变，R＝4Ω，虚线框内所有电阻均未知。
闭合开关，电流表示数为1A；如果用一个2Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为A . 2A B. 1. 5A C. 1. 2A D. 0. 5A4.(2019邵阳，12)一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（）A．变大、变大B．变大、变小C．变小、变小D．变小、变大5.(2019邵阳，15)在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。
以下做法正确的是（）A．a为电流表，b为电流表B．a为电压表，b为电流表C．a为电流表，b为电压表D．a为电压表，b为电压表6.（2019绍兴，13）如图是小敏设计的汽车尾气中CO排放量的检测电路。
当CO浓度高于某一设定值时，电铃发声报警。
图中气敏电阻R，阻值随CO浓度的增大而减小。
下列说法正确的是（）A. 电铃应接在A和C之间B. 当CO浓度升高，电磁铁磁性减弱C. 用久后，电源电压U1会减小，报警时CO最小浓度比设定值高D. 为使该检测电路在CO浓度更低时报警，可将R2控制电路的滑片向下移7.（2019金华，3）如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。
中考物理专题训练二 电学专题及答案.docx
专题训练二电学专题一、填空题(每空1分，共15分)1．一个导体两端加4 V电压时，通过它的电流强度为0.8 A，当把它两端电压变为6 V时，通过它的电流为_______A，它的电阻为_______ ．2．如图所示的电路中，定值电阻R2为10 ，闭合开关S前后干路中总电流的比为2∶3，则R1的阻值为_______．3．标有“2.5 V 0.3 A”的小灯泡，正常工作1 min通过的电量为_______，功率为_______，产生的热量为_______．4．如图所示的电路，用电器的电阻R0＝30 ，要求通过它的电流能在100～200 mA的范围内变化，选用的电源电压最小应为_______V，电路中所用滑动变阻器的阻值变化范围应是_______ ．5．“220 V 100 W”的甲灯和“220 V 40 W”的乙灯相比较，正常工作时_______灯更亮，_______灯的电阻大一些，_______灯的灯丝粗一些．6．如图所示的圆环是由阻值R、粗细均匀的金属丝制成的．A、B、C三点将圆环分成三等份(每等份电阻为1/3R)，若将其中任意两点连入电路，则连入电路的电阻值为_________．7．如图所示电路中，电源电压保持不变，当滑动变阻器的滑片P由中点向右端移动的过程中，电流表的示数将_______，灯泡L消耗的电功率将_______，变阻器R上消耗的电功率将_______(选填“变大”“变小”或“不变”)二、选择题(每题3分，共45分)8．阻值为3 与6 的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2，则R1∶R2等于( )A．2∶1 B．1∶2 C．2∶9 D．9∶29．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是( )A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路10．如图所示，V1和V2是完全相同的两个电压表，都有3 V和15 V两个量程，闭合开关后，发现两个电压表偏转的角度相同，则( )A．R1∶R2＝1∶4 B．R1∶R2＝4∶1 C．R1∶R2＝1∶5 D．R1∶R2＝5∶111．将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在( )A．P1放在最右端，P2放在最右端B．P1放在最左端，P2放在最左端C．P1放在最右端，P2放在最左端D．P1放在最左端，P2放在最右端12．在图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数的变化情况分别为( )A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数变小，电压表的示数不变D．电流表的示数变小，电压表的示数变小13．如图所示，下列判断错误的是( )A．仅使灯L1工作，应闭合开关S2、S3 B．仅使灯L2工作，应闭合开关S1、S3C．使灯L1工作，应闭合开关S1、S3 D．使灯L2工作，只闭合开关S3也可14．如图所示，电磁铁P和Q通电后( )A．P的右端是N极，Q的左端是S极，它们相互吸引B．P的右端是S极，Q的左端是N极，它们相互吸引C．P的右端是N极，Q的左端是N极，它们相互排斥D．P的右端是S极，Q的左端是S极，它们相互排斥15．有a、b、c、d四个带电体，它们之间的相互作用是：a排斥c，b吸引c，b排斥d，由此判断( )A．a、d间相互排斥B．a、d间相互吸引C．a一定带正电D．d一定带负电16．用粗细均匀的电热丝加热烧水，通电10 min可烧开一壶水，若将电热丝对折起来使用，电源电压不变，则烧开同样一壶水的时间是( )A．2.5 min B．5 min C．20 min D．30 min17．现有一只“PZ220—60”灯泡L1和一只“PZ220—25”灯泡L2，下列有关说法中正确的是( )A．灯泡L1的电阻小于灯泡L2的电阻B．它们并联在照明电路中时L2亮C．它们串联在照明电路中时L1亮D．它们正常发光时，在相同时间内消耗的电能相同18．原来室内的电灯正常发光，当把台灯的插头插入插座时(台灯的开关断开)，室内的灯全部熄灭，熔丝熔断，发生这一现象的原因是( )A．台灯的功率太大B．台灯的插头处有短路C．台灯的灯座处有短路D．插座处原来就有短路19．电工修理如图所示的照明电路时，发现电灯R不亮，用测电笔测试C、D后，发现这两处都能使氖管发光，而测试A、B两点时，只有A点氖管发光，则故障可能发生在( )A．AC段B．CD段C．电灯R短路D．BD段20．一个通电螺线管两端磁极的极性决定于A．螺线管的匝数B．通过螺线管的电流方向C．螺线管内有无铁芯D．通过螺线管的电流21．闭合电路的一部分导体在磁场中运动的方向如下图所示，图中小圆圈表示导体的横截面，箭头表示导体运动的方向，下列各图中不能产生感应电流的是( ) 22．在如图所示的电路中，电源电压恒定，R1为一定值电阻，R2为滑动变阻器．开关S 闭合后，当滑动变阻器的滑片P在a、b之间滑动的过程中，电压表的示数最大为4 V，电阻R1的电功率变化范围是0.8 W～7.2 W，则P从a端滑至b端的过程中，电流表的示数( )A．从1.8 A变化至0.2 A B．从0.4 A变化至1.2 A C．从1.2 A变化至0.4 A D．从0.2 A变化至1.8 A三、作图题(每题5分，共15分)23．根据下图中小磁针静止时的位置，标出电源的正、负极或通电螺线管的绕法．24．下图是安装一盏电灯和一个大功率插座的实物示意图，A、B为保险丝，请在图上画出接线．25．在下图中，A、B、C为三条引出线，由三个阻值相等的电阻组成，现用装有电池和电流表的检测器连接AB时，电流表示数I，当检测器与BC连接时，电流表的示数为I/2；当检测器与AC连接时，电流表的示数为I/3，试画出方框里的电路图．四、实验题(14分)26．测定标有“3.8 V”灯泡的额定功率．(1)画出实验电路图，并根据电路图将下列所需实物连接起来．(10分)(2)电压表所选量程是_______，调节滑动变阻器，应使电压表指针指在_______的位置上．(2分)(3)若此时电流表的示数如图所示，其读数为_______，则灯泡的额定功率约是________．(2分)五、计算题(11分)27．某同学家的电炉铭牌模糊不清了，为了测出电炉的额定功率，他让家里的所有用电器都停止工作，只接入电炉让其正常工作，然后观察家里正在运行的电能表，电能表上标有“3000 R/kWh”，利用手表计时，发现1 min转盘转了50转，那么：(1)电炉的额定功率是多少？(2)小明同学觉得电炉使用不方便，想对电炉进行改装：使电炉的功率可以为额定功率，也可以为额定功率的1/4，请你利用一个开关和一个定值电阻帮他设计一个电路，画出电路图，并计算出定值电阻的大小．参考答案1．1.2 52．203．18 C 0.75 W 45 J4．6 0～305．甲乙甲6．2R/97．变小不变变小8．D 9．D 10．A 11．D 12．C 13．C 14．B 15．B 16．A 17．A 18．B 19．D 20．B 21．C 22．C23．略 24．略 25．略26．(1)略 (2)0～15 V 2.8 V (3)0.34 A 1.3 W27．(1)1 kW(2)图略将开关与定值电阻并联后再与电炉丝串联R＝48.4初中物理公式总结1. 电功(w)：电流所做的功叫电功，2. 电功的单位：国际单位：焦耳。
(完整word版)初中物理第二轮复习电学实验专题训练及答案
电学实验专题1、（2010济宁）某同学测小灯泡电阻的电路如图所示，其中电源电压为 4.5V。
他按电路图正确连接好实验电路，并检查各元件完好。
然后闭合开关S,发现灯泡很亮，且电压表的读数为4.5V。
造成该现象的原因为是__________________________ 。
2、（2010泰州）图（甲）是“探究通过导体的电流与电压、电阻的关系”的电路图，其中R1是定值电阻。
（2）当探究电流与电压的关系时，通过调节变阻器滑片P的位置来改变________________ 两端的电压.三次改变滑片位置，测得三组电压和电流值（见右表），发现每次电压与电流的比值是 ______________________ 的（选填相同”或不同”，）固此可得出电流与电压关系的初步结论：当电阻一定时，（3）要探究电流与电阻的关系，仅凭图21（乙）所示器材是不够的•你认为（除导线外）还应增加的器材是________________________ .3、（2010武汉）小明利用如图甲所示的电路探究电流跟电阻的关系。
已知电源电压为6V且保持不变，实验用到的电阻阻值分别为 5 Q、10Q>20 Q、25 Q o⑴请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）。
⑵实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图像。
①由图像可以得出结论：电压一定时，____________ 。
②上述实验中，小明用5Q的电阻做完实验后，接下来的操作是开关，移动滑片，使电压表示数为_⑶为完成整个实验，应该选取最大阻值不小于SH实验序号123电压/ v 2.0 2.42.8电流/ A0.40.480.5V时，读出电流表的示数。
- Q的滑动变阻器。
3. （2010梅州）小周同学在做探究“电流与电阻的关系”实验时，他设计连接了如图所示的实物连接图。
（1）请你依题中的实物连接图画出相应的电路图。
(word完整版)初三物理电学试题及标准答案(3套)
初三物理电学模拟试题(一)( 每一、单项选择题：以下各题的四个选项中，只有一个切合题意，请将正确选项的代号填在题后括号里。
题 2 分，共 20 分。
错选、多项选择、不选，该题不得分。
)1．用以下哪个器械能够直接鉴别家庭电路中的火线和零线( )A ．电流表B．电压表C．电能表D．测电笔答案： D分析：电流表是用来丈量用电器电流大小的仪器；电压表是用来丈量用电器电压大小的仪器；电能表是丈量用电器耗费电能多少的仪器；测电笔可直接鉴别家庭电路中的火线和零线。
考点：测电笔的用途。
2．电能表可用来直接丈量以下哪个物理量( )A ．用电器耗费的电能B．电路中电流的强弱C ．用电器耗费电能的时间D．用电器两头的电压答案： A分析：电能表是丈量用电器耗费电能多少的仪器。
考点：电能表的用途。
3 ．对于家庭电路，以下说法中正确的选项是( )A ．我国家庭电路的电压是220V B．保险丝是以并联方式接人电路的C ．开关与被控制的灯泡并联D．家用电器是以串连方式接人电路的答案： A分析：保险丝是以串连方式接人电路的；开关与被控制的灯泡串连才能控制电路；家用电器是以并联方式接人电路的，因此互不扰乱。
考点：串并联接法的应用。
4．在图 1 所示的各样家用电器中，利用电流热效应工作的是()答案： C分析：电暖气的作用是取暖，它利用电流热效应工作。
考点：电流热效应的应用。
()5．假如发现工地有人触电，以下救援行为中，科学合理的是A ．用剪刀剪断电线B．用手把触电人拉开C ．断开电源D．用铁钩把电线拉开答案： C分析：假如发现工地有人触电，一定立刻断开电源救援伤者。
剪刀、手、铁钩都是导体，用它们直接接触电线自己自己也会触电。
考点：安用电知识。
7．某同学察看到如图 3 所示的两种家用电器的铭牌，依据铭牌上供给的信息，判断在12 个小时内正常使用的电冰箱与连续运行的电电扇耗费电能的状况是( )A．电冰箱比电电扇多B．电电扇比电冰箱多C．电冰箱与电电扇同样多D．电冰箱比电电扇可能多，也可能少分析：电电扇 12h 耗费的电能为60w 12h 720w h0.72kw h 0.5kw h 。
人教版九年级全一册物理电学压轴题汇编二(含答案)
人教版九年级物理电学压轴题汇编二（含答案）1．如图所示，R1＝10 Ω，小灯泡L的规格为“2.5 V0.5 A”，电源电压保持不变。
(1)求小灯泡正常发光时的电阻。
(2)当S1、S2都断开时，小灯泡L恰好正常发光，求电源电压。
(3)当S1、S2都闭合时，电流表示数变为0.9 A，求R2的阻值。
2．如图甲所示电路，电源电压保持不变。
灯L标有“4 V 2 W”字样，电流表的量程为0～0.6 A，电压表的量程为0～3 V，滑动变阻器R1的最大阻值为20 Ω，只闭合开关S、S1，调节滑动变阻器的滑片P，电流表的示数与电压表的示数变化关系图像如图乙所示。
求：(1)灯L正常工作时的电阻。
(2)电源电压及定值电阻R2的阻值。
(3)只闭合开关S和S2，移动滑动变阻器的滑片P，灯L的IU图像如图丙所示，在保证各元件安全工作的情况下，滑动变阻器R1允许的取值范围。
3．如图所示的电路中，定值电阻R1＝150 Ω，R2＝300 Ω。
闭合开关S后，电流表A2的示数为5 mA。
求：(1)电阻R1两端的电压。
(2)电流表A1的示数。
(3)电路工作5分钟，R1产生的热量。
(4)R2的功率。
4．如图所示的电路，电源电压恒定，R1、R2为两个定值电阻，L为“2.5 V0.5 W”的小灯泡。
开关S1、S2、S3均闭合时，电流表A1的示数为0.55 A，A2的示数为0.1 A；保持S1闭合，断开S2、S3，小灯泡L恰好正常发光。
求：(1)小灯泡正常发光时的阻值R L。
(2)小灯泡正常发光1 min所消耗的电能。
(3)电源电压和电阻R1、R2的阻值。
5.如图所示的电路中，电源电压恒定不变，电压表的量程为0～15 V，电流表的量程为0～0.6 A，灯L上标有“6 V 3W”字样(不考虑灯丝电阻随温度的变化)，定值电阻R2＝30 Ω。
当只闭合开关S1、S2，调节滑片P至距B端25处时，灯L正常工作；当只闭合开关S1、S3，调节滑片P至中点处时，电流表示数为0.3 A。
电学总复习2word高清版
初中电学总复习一.电学问题解题思想A.电压表测量1.下列能正确测出灯泡L2两端电压的电路是（）A. B. C. D.2.在如图所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是（）A、电流表A、电压表V1示数都减小，电压表V2示数增大 B.电流表A、电压表V1示数都变大，电压表V2示数变小C、电流表A的示数减小，两电压表示数不变 D.三个电表的示数都不变3.在如图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是（）A. B. C. D.4.在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A、5.6V 1.4VB、7V 1.4VC、1.4V 7VD、1.4V 5.6V5.在如图甲所示的电路中，已知R=6Ω，开关S闭合时，电压表V和V1的示数如图乙、丙所示，则该电路中的电流为（）A、1AB、0.4AC、0.2AD、0.6AB.串联电路电压1.（题1）（题2）（题3）如图所示，设电源电压保持不变，S1断开S2闭合时，电压表读数为4.5V，S1闭合S2断开时，电压表读数变为3V，灯泡L l和L2两端电压分别是（）A.3V和4.5VB.3V和1.5VC.3V和3VD.1.5V和4.5V2.小红同学在做“测串联电路的电压”实验时，连接了如图所示的电路，接通开关后，发现L1亮度较大，L2亮度较小，对这一现象以下分析合理的是（）A.灯泡L2发生了短路B.灯泡L2发生了断路C.灯泡L1两端的电压大于L2两端的电压D.灯泡L2两端的电压大于L1两端的电压3.如图所示的电路中，已知电源电压为9V，R2两端的电压U2=3V，则电压表的示数应为（）A.3VB.6VC.9VD.12VC.并联电路电压1.（题1）（题2）如图所示的电路中，电源电压恒定不变，当电键K闭合时（）A.电压表示数变小，电流表示数变小，灯变暗B.电压表示数变大，电流表示数变大，灯变亮C.电压表示数不变，电流表示数不变，灯的亮度不变D.电压表示数不变，电流表示数变小，灯变暗2.在如图所示的电路中，电源电压保持不变，当开关s由断开到闭合时，下列说法中正确的是（）A.电流表的示数减小，电压表的示数不变B.电流表的示数增大，电压表的示数增大C.电流表的示数减小，电压表的示数减小D.电流表的示数不变，电压表的示数不变3.下面的几种叙述中，哪一种是并联电路的特征（）A.电路中每一处的电流都相等B.电路中任何一处断开都会引起断路C.各支路上的电压都相等D.电路上各部分电路电压之和等于总电压D.串并联电压规律1.（题1）（题2）小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（）A.灯泡L2发生了断路B.灯泡L2发生了短路C.由于灯泡L2的电阻较大,其实际功率较小D.由于灯泡L2的电阻较小,其实际功率较小2.在探究串联电路电压的实验中，张高林同学连接完电路，在开关断开时，发现电压表示数为9V，合上开关后，发现电压表示数变为3V．如图所示，则当S闭合后对这一电路分析正确的是（）A.R1电压与R2电压之比为3:1B.R1电阻与R2电阻之比为2:1C.R1电流与R2电流之比为2:1D.R1功率与R2功率之比为1:2E.电阻1.如图所示是两电阻R1、R2的U-I图线，由图可知（）A、R1=20Ω，R2=10ΩB、R1=10Ω，R2=20ΩC、R1=30Ω，R2=20ΩD、R1=20Ω，R2=30Ω2.下列各电路元件中，阻值最大的是（）A.实验室用的短铜导线B.实验室用的小灯泡C.家用普通白炽灯泡D.试电笔中和氖管串联的电阻3.一导体接在某电路中，如果把加在该导体两端的电压减少到原来的一半，则导体的电阻和通过它的电流将（）A.都减少到原来的一半B.都保持不变C.电阻不变，电流是原来的一半D.电阻不变，电流是原来的2倍4.下列说法中正确的是（）A、通过导体的电流为零，导体的电阻也为零B、导体的电阻由加在它两端的电压和通过它的电流的大小决定C、通过导体的电流越大，产生的热量越多D、通过导体的电流和通电时间一定时，导体电阻越大产生的热量越多5.小红发现近来家里的台灯发光越来越暗了，造成这一现象的原因可能是（）A、灯丝变得越来越细了B、灯丝变得越来越短了C、灯泡两端的电压升高了D、灯泡的实际功率变大了6.有一段导体，下列措施中能减小其电阻的是（）A、减小导体两端的电压B、减小导体中的电流C、减小导体的横截面积D、减小导体的长度7.有一段导体，下列措施中能减小其电阻的是（）A、减小导体两端的电压B、减小导体中的电流C、减小导体的横截面积D、减小导体的长度F.滑动变阻器1.（题1）（题2）（题3）如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时（）A.电压表示数变大，电流表示数变小，灯泡变暗B.电压表示数变小，电流表示数变大，灯泡变亮C.电压表示数变小，电流表示数变小，灯泡变暗D.电压表示数变大，电流表示数变大，灯泡变亮2.如图所示，电源电压保持不变，当闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法中正确的是（）A.电压表V1的示数增大，电压表V2的示数减小B.电阻R1和R2消耗的功率的变化量一定相等C.电压表V1减小的示数等于电压表V2增大的示数D.电压表V1减小的示数小于电压表V2增大的示数3.如图所示，电源电压保持不变时，当滑动变阻器滑片P向右滑动过程中（）A.电压表V示数变小B.电流表A1示数变大C.电流表A2示数不变D.电流表A2示数变小4.（题4）（题5）在如图所示的电路中，向左移动滑动变阻器的滑片P，则电流表的示数I与电压表的示数U的变化情况是（）A.I变小，U不变B.I变大，U不变C.I变大，U变小D.I变大，U变大5.如图所示，闭合开关S，灯L发光，把滑动变阻器的滑片P向左滑动的过程中（）A.电流表示数变小，灯变亮B.电流表示数变大，灯变亮C.电流表示数变小，灯变暗D.电流表示数变大，灯变暗G.电路故障判断1.（题1）（题2）如图所示，闭合开关S后，灯L1和L2都不亮，电压表有示数，则故障原因可能是（）A 、灯L 1短路B 、灯L 1断路C 、灯L 2短路D 、灯L 2断路2.如图所示的电路，电源电压不变，闭合开关S ，灯L 1和L 2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（ ）A 、灯L 1短路B 、灯L 1断路C 、灯L 2短路D 、灯L 2断路3.某同学采用如图所示的电路做电学实验，闭合开关后，以下分析正确的是（设只出现一处电路故障）（ ） A 、R 1短路，电流表有示数，电压表无示数 B 、R 2短路，电流表有示数，电压表无示数C 、R 1断路，电流表无示数，电压表有示数D 、R 2断路，电流表有示数，电压表无示数4.如图所示的电路，闭合开关，两只灯泡都不发光，且电流表和电压表均没有示数．现仅将L 1和L 2两灯泡的位置对调，其它不变．再次闭合开关时，发现两只灯泡仍不发光，电流表指针仍然不动，但电压表的指针却有了明显的偏转．根据以上信息可以判断（ ）A 、电流表损坏了B 、灯泡L 1的灯丝断了C 、灯泡L 2的灯丝断了D 、电源接线处松脱5.（题5）（题6）如图所示，当开关S 闭合时，发现电流表指针偏转，电压表指针不动．该电路的故障可能是（ ）A 、灯L 1的接线短路B 、灯L 2的接线短路C 、灯L 1的灯丝断了D 、灯L 2的灯丝断了6.某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（ ）A 、若电流表无示数，电压表有示数，则R 1短路B 、若电流表无示数，电压表无示数，则R 2断路C 、若电流表有示数，电压表有示数，则R 1断路D 、若电流表有示数，电压表无示数，则R 2短路H.欧姆定律1.下面公式表示欧姆定律的是（ ）A 、v=s/tB 、ρ=m/vC 、p=F/SD 、I=U/R2.根据欧姆定律公式I=R U，可变形得到R=U/I ．对此，下列说法中正确的是（ ）A 、导体电阻的大小跟导体两端的电压成正比B 、导体电阻的大小跟导体中的电流成正比C 、当导体两端的电压为零时，导体的电阻也为零D 、导体电阻的大小跟导体两端的电压和通过导体的电流无关3.把两条材料相同、长度相等、横截面积不等的电阻丝并联在电路中，下列说法正确的是（ ）A 、通过粗电阻丝的电流较大B 、通过细电阻丝的电流较大C 、加在粗电阻丝两端的电压较大D 、加在细电阻丝两端的电压较大 4.如图所示的电路中，电压表V1的示数为9伏，电压表V2的示数为3伏，那么R 1与R 2的阻值之比为（ ）A 、2：1B 、1：2C 、3：1D 、1：35.将一段电阻丝接在3V的电源上，测得通过它的电流为0.3A，若把该电阻改接在另个电源上时，测得通过它的电流为0.2A，则此时的电源电压和该电阻的阻值分别为（）A、2V 15ΩB、3V 10ΩC、2V 10ΩD、3V 15Ω6.甲乙两导体并联，通过的电流之比是2：1，甲乙两导体的电阻之比是（）A、2：1B、1：1C、1：2D、1：37.对R=U/I的理解，下列说法正确的是（）A.对某一导体来说，它的电阻大小与它两端的电压成正比B.对某一导体来说，它的电阻与通过它的电流成反比C.对不同导体来说，谁两端电压与通过的电流之比，比值大的电阻大D.对不同导体来说，谁两端电压大，谁的电阻就大8.关于欧姆定律，下列叙述中错误的是（）A.在相同电压下,导体的电流和电阻成反比B.对同一个导体，导体中的电流和电压成正比C.因为电阻是导体本身的性质,所以电流只与导体两端的电压成正比D.导体中的电流与导体两端的电压有关，也与导体的电阻有关9.根据欧姆定律的公式I=U/R的变形式R=U/I及电阻的性质，可以判定当（）A.U变小时，U/I不变B.U变大时，U/I变大C.U变大时，U/I变小D.U=0时，U/I=0I.欧姆定律的应用1.(多选)如图，只闭合开关S1，灯L1、L2都发光；再闭合开关S2，下列说法正确的是（）A.灯L1变暗B.灯L2变暗C.电流表示数变大D.电路的总功率变小2.如图所示，当闭合开关S，将滑动变阻器的滑片P向右滑动的过程中，两灯L1和L2亮度的变化情况是（）A.L1变亮，L2变暗B.L1变暗，L2变亮C.L1和L2亮度不变D.L1亮度不变，L2变暗3.如图所示电路，电阻R2=20Ω，闭合开关S，电流表A1的示数为0.2A，电流表A2的示数为0.6A．下列说法正确的是（）A、电阻R1阻值为40ΩB、电源电压为1VC、通过电阻R2的电流为0.6AD、电路的总电流为0.8A4.如图所示，滑动变阻器的滑片P在中点时，连入电路中的阻值为R，只闭合S1时，R两端电压与R1两端电压之比为1：2，只闭合S2时，R两端电压与R2两端电压之比为1：4，当滑片P移动到b端，则（）A.只闭合S1时，滑动变阻器两端电压与R1两端电压之1：1B.只闭合S2时，滑动变阻器两端电压与R2两端电压之1：1C.当S1、S2闭合时，通过R1与R2的电流之比是1：2D.当S1、S2闭合时，通过R1与R2的电流之比是1：1。
