结构力学复习要点Word版
结构力学复习要点知识大纲
第一章绪论本章复习内容：结构、结构计算简图、铰结点、刚结点、滚轴支座、铰支座、定向支座、固定支座等基本概念。
1、首先必须深刻理解结构、结构计算简图的概念。
结构力学中的概念，都可在理解的基础上用自己的语言表达，不必死记教材上的原话，所谓理解概念，就是弄清其目的、条件、实现目的的手段、适用场合等。
结构是建筑物中承载的骨架部分，本课程研究的是狭义的结构，即杆件结构。
实际的结构是很复杂的，完全按照结构的实际情况进行力学分析是不可能的（可以断言，即使许多年后科学更发达，100％按照结构的实际情况进行力学分析仍然是不可能的！因为结构的复杂性是无穷尽的，科学的发展是无止境的），也是不必要的（次要因素的影响较小，抓住主要因素即可满足工程误差要求）。
因此，对实际结构去掉不重要的细节，抓住其本质的特点，得到一个理想化的力学模型，用一个简化的图形来代替实际结构，就是结构计算简图。
获得结构计算简图没有现成的公式可以套用，必须发挥研究者和工程师的智慧（正是在这点上体现他们水平的高低），经过长期研究和实践，他们总结出以下6方面的简化要点：结构体系的简化（由空间到平面）；杆件的简化（用轴线代替杆）；杆件间连接的简化（结构内部结点的简化）；结构及基础间连接的简化（结构外部支座的简化）；材料性质的简化（杆件材料物理力学特性的简化）；荷载的简化（结构受外部作用的简化）2、对支座的位移限制、约束反力的认识非常重要，因为土木工程结构都是非自由体，不可避免要处理各种支座。
特将本课程中常见的4种支座归纳如下：去掉对某方向平动的限制去掉对转动的限制第二章平面杆件体系的几何构成分析在绪论之后，第二章并没有一头扎进去计算各种结构，因为结构是多个杆件组成的系统，必须对此杆件系统进行几何构成分析，是否能作为结构承载，若是结构，它是怎样“搭”成的，为正确、简便地“拆”结构进行分析打下基础。
正如前面所述，本章非常重要，是结构力学分析的重要基础。
本章复习内容：深刻理解几何不变体系、刚片、自由度、约束、瞬铰、多余约束、二元体、瞬变体系等基本概念，深刻理解几何不变体系的组成规律；熟练掌握用几何不变体系的组成规律对平面杆件体系作几何构成分析。
（完整版）结构力学最全知识点梳理及学习方法
（完整版）结构⼒学最全知识点梳理及学习⽅法第⼀章绪论§1-1 结构⼒学的研究对象和任务⼀、结构的定义:由基本构件（如拉杆、柱、梁、板等）按照合理的⽅式所组成的构件的体系，⽤以⽀承荷载并传递荷载起⽀撑作⽤的部分。
注：结构⼀般由多个构件联结⽽成，如：桥梁、各种房屋（框架、桁架、单层⼚房）等。
最简单的结构可以是单个的构件，如单跨梁、独⽴柱等。
⼆、结构的分类：由构件的⼏何特征可分为以下三类1．杆件结构——由杆件组成，构件长度远远⼤于截⾯的宽度和⾼度，如梁、柱、拉压杆。
2．薄壁结构——结构的厚度远⼩于其它两个尺度，平⾯为板曲⾯为壳，如楼⾯、屋⾯等。
3．实体结构——结构的三个尺度为同⼀量级，如挡⼟墙、堤坝、⼤块基础等。
三、课程研究的对象材料⼒学——以研究单个杆件为主弹性⼒学——研究杆件（更精确）、板、壳、及块体（挡⼟墙）等⾮杆状结构结构⼒学——研究平⾯杆件结构四、课程的任务1．研究结构的组成规律，以保证在荷载作⽤下结构各部分不致发⽣相对运动。
探讨结构的合理形式，以便能有效地利⽤材料，充分发挥其性能。
2．计算由荷载、温度变化、⽀座沉降等因素在结构各部分所产⽣的内⼒，为结构的强度计算提供依据，以保证结构满⾜安全和经济的要求。
3．计算由上述各因素所引起的变形和位移，为结构的刚度计算提供依据，以保证结构在使⽤过程中不致发⽣过⼤变形，从⽽保证结构满⾜耐久性的要求。
§1-2 结构计算简图⼀、计算简图的概念：将⼀个具体的⼯程结构⽤⼀个简化的受⼒图形来表⽰。
选择计算简图时，要它能反映⼯程结构物的如下特征：1．受⼒特性（荷载的⼤⼩、⽅向、作⽤位置）2．⼏何特性（构件的轴线、形状、长度）3．⽀承特性（⽀座的约束反⼒性质、杆件连接形式）⼆、结构计算简图的简化原则1．计算简图要尽可能反映实际结构的主要受⼒和变形特点．．．．．．．．．．．．．．，使计算结果安全可靠；2．略去次要因素，便于．．。
．．分析和．．．计算三、结构计算简图的⼏个简化要点1．实际⼯程结构的简化：由空间向平⾯简化2．杆件的简化：以杆件的轴线代替杆件3．结点的简化：杆件之间的连接由理想结点来代替（1）铰结点：铰结点所连各杆端可独⾃绕铰⼼⾃由转动，即各杆端之间的夹⾓可任意改变。
《结构力学》知识点归纳梳理(最祥版本)
《结构力学》知识点概括梳理（最祥版本）第一章绪论第一节：结构力学的研究对象和任务一、结构的定义 : 由基本构件（如拉杆、柱、梁、板等）依照合理的方式所构成的构件的系统，用以支承荷载并传达荷载起支撑作用的部分。
注：结构一般由多个构件联络而成，如：桥梁、各样房子（框架、桁架、单层厂房）等。
最简单的结构能够是单个的构件，如单跨梁、独立柱等。
二、结构的分类：由构件的几何特色可分为以下三类1．杆件结构——由杆件构成，构件长度远远大于截面的宽度和高度，如梁、柱、拉压杆。
2．薄壁结构——结构的厚度远小于其余两个尺度，平面为板曲面为壳，如楼面、屋面等。
3．实体结构——结构的三个尺度为同一量级，如挡土墙、堤坝、大块基础等。
第二节结构计算简图一、计算简图的观点：将一个详细的工程结构用一个简化的受力争形来表示。
选择计算简图时，要它能反应工程结构物的以下特色：1．受力特征（荷载的大小、方向、作用地点）2．几何特征（构件的轴线、形状、长度）3．支承特征（支座的拘束反力性质、杆件连结形式）二、结构计算简图的简化原则1．计算简图要尽可能反应实质结构的主要受力和变形特色，使计算结果安全靠谱；．．．．．．．．．．．．．．2．略去次要因素，便于剖析和计算。
．．．．．．．三、结构计算简图的几个简化重点1．实质工程结构的简化：由空间向平面简化2．杆件的简化：以杆件的轴线取代杆件3．结点的简化：杆件之间的连结由理想结点来取代（1）铰结点：铰结点所连各杆端可独自绕铰心自由转动，即各杆端之间的夹角可随意改变。
不存在结点对杆的转动拘束，即因为转动在杆端不会产生力矩，也不会传达力矩，只好传达轴力和剪力，一般用小圆圈表示。
（2）刚结点：结点对与之相连的各杆件的转动有拘束作用，转动时各杆间的夹角保持不变，杆端除产生轴力和剪力外，还产生弯矩，同时某杆件上的弯矩也能够经过结点传给其余杆件。
（3）组合结点（半铰）：刚结点与铰结点的组合体。
4.支座的简化：以理想支座取代结构与其支承物（一般是大地）之间的连结（1）可动铰支座：又称活动铰支座、链杆支座、辊轴支座，同意沿支座链杆垂直方向的细小挪动。

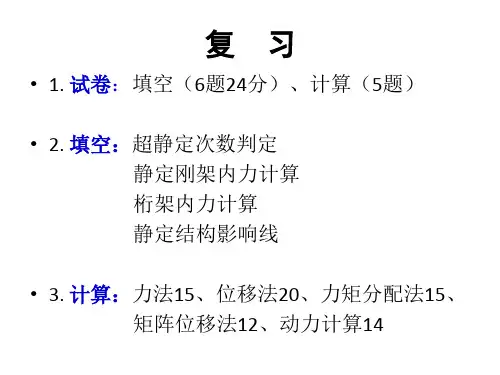

《结构力学》复习要点
X2=1
A
1
M2图
(
1 2 1 X 2 ql 4 3k 4
E1 I1 k) E2 I 2
1 2
1 3k 4
1 1 X 1 ql 2 2 3k 4 3. 讨论 1）当k = 0
1 2 ql 8 B
1 2 1 X 2 ql 4 3k 4
练习：作I.L FRC , M1 , FQ2 , FQA
A 2m B 2m
FP=1
D E 2m 2m 1m F 4m G 2m H
1 1
C 2m
1m
FRC
C D E F G H
A
B
FRC
1
1.25
I .L FRC
1
A B D C E F G H
M1
1
I .L M 1
0.5
2
A
2m
B
2m
C
2m
D
1m D 2m
M
FQBA FQBC
B
0
3i/L
取BE截面：
FQBA FQBC
3i k13 L
3i L 0
取E结点：
k23
6i/L
ME 0
6i k23 L
FQED
k33
12i FQED 2 L 15i k33 L
M
取B结点：
F1P
M P图
M
M
B
0
F1P M
取BE截面：
FQBA FQCD 0
6 i 3.75 i 24 0
(2a)
( 2 )
MBA
B 如何求杆端剪力? M M BA 0 求剪力的通用公式： FQAB AB FQAB l MBA M q MAB AB MBA FQBA
结构力学复习提纲
当P=1在C截面以左时，取C截面以右研究：
FQC ? ? 1;
M C ? b ? RB ? b
(0 ? x ? a)
当P=1在C截面以右时，取C截面以左研究：
FQC ? 0 ;
MC ? mA ? a ? b ? x
A 1
C
B
b
(a? x? a? b? d )
D
FQC影响线
A
C
B
D
M C影响线
d
四、力法 考点：力法求解一次超静定问题及超静定结构特征
?
? 1? 42 6
?
? 2.67
ql 2 mAB ? ? 3 ? ? 5.33
（2）S、? 、C
1.39
? SBA ? i2 ? 3
? ?
S
BC
?
3i1
?
12
? ? ?
?
BA
?
3 3 ? 12
?
0.2
?? ? BC ? 0.8
CBA ? ? 1
6.61
5.70 M图(kN·m)
例2： 8kN A
（3）结点法求解未知力不大于2个
(4) 应用截面法时：如有多个水平向平行未知力，则不 要忘记用竖向力平衡来求解。 另外，对未知力交点取矩，可求得第三杆内力
1C
2
h
A
3
D
P
P
6a
P
P
练习课后习题：3.11：A、B、D
三、静定结构影响线（影响线画法）
考点：静力法或机动法作直接荷载作用下梁的影响线 影响线是单位移动荷载作用下，某一位置的量值（支反力、 内力或位移）随荷载位置变化的图形；
结构力学期末总复习
结构力学总复习
例题1 W = 2×6- （8+4）=0
A
B I II C
找刚片、虚铰
III 三刚片规则,规律3——无多余约束几何不变
例题2——体系内部分析
C D F O1 E A B 二刚片规则——体系内 部无多余约束几何不变 A D O3 B E
非刚结 点！
F O2
C
三刚片规则——体系内部 无多余约束几何不变 顺藤摸瓜：地—基础； 滕—链杆，瓜—刚片
ql 8
2
ql 2 8
垂直 “基线”
ql 2 10
垂直“杆轴线”
正确标注
错误标注!!!
5、应用举例
Fp
Fp l 4
Fp l
叠加过程
分 （杆段）
A
l/2
Fp l
B
4
l/2
例1
Fp l 4
Fp l 4
定 （截面弯矩）
q
4
ql 2 8 ql 2 8
ql 2 8
ql 2 8
l
例2
叠 （简支弯矩）
ql 8
2
F5
F4
F3 F2
FR
M
O
O
F1
向任意点O简化： 主矢和主矩（实 际情况）
平面任意 力系4、力系平衡来自平衡状态：物体在力的作用下保持静止或匀速 直线运动的状态。（无移动和无转动）——力系 平衡条件：力主矢和主矩=0
矢量表达
FR 0, M 0
解 一矩式 FRx 0, FRy 0, M O 0 析 二矩式 FRx 0( FRy 0), M A 0, M B 0 表 达 三矩式 M A 0, M B 0, M C 0
《结构力学》重点
《结构力学》重点一、简答题：1、何谓自由度？2、什么是约束？3、何谓变形？4、位移法解超静定结构的思路是什么？5、结构的简化工作包括几个方面？6、力矩分配法的适用范围。
7、结构力学的研究对象是什么。
8、桁架的三个条件是什么？9、力法典型方程的物理意义是什么？10、何谓荷载？二、计算题：1、求图示刚架的支座反力。
2、图示构架中，在结点处受竖直荷载FP=20KN作用，已知两杆的横截面积为A=100mm2,许用应力〔σ〕＝200Mpa,试校核两杆强度。
3、求刚架的内力图4、图示支架，在结点处竖直荷载F=10KN作用，已知AB杆横截面面积A=100mm2，AC杆的横截面面积为40mm2，许用应力[σ]=200Mpa。
试校核两杆的强度。
5、利用图乘法计算悬臂梁在外荷载作用下Ｂ截面的竖向位移，ＥＩ＝常量．6、求刚架的内力图答案：一、简答题：1、自由度是指体系运动时所具有的独立运动方式数目。
2、能够减少自由度的装置称为约束。
3、结构或构件形状的改变称为变形4、一先确定结构的独立结点角位移和线位移的个数，确定其基本结构和相当系统；二是根据题意列位移法方程；三是平衡条件求系数和自由项，解方程；四是利用叠加原理绘内力图。
5、简化工作包括：杆件的简化、支座和结点的简化、荷载的简化、体系的简化四个方面。
6、连续梁和无侧移刚架7、杆系结构8、各结点都是无摩擦的理想铰 各杆轴都是直线，并在同一平面内且通过铰中心 荷载只作用在结点上并在桁架的平面内9、基本结构在全部多余未知力和荷载作用共同下，在去掉各多余联系处沿各多余未知力方向的位移，应与原结构相应的位移相等。
10、作用于结构上的主动力称为荷载。
五、计算题1、解：（1）受力图（2）求支座反力F AX +P=0 F AX =-P （←） F c l -P2l -p 2l =0 F c =P （↑）F AY + F c -P=0 F AY =02、解:(1)取B 点为研究对象,画受力图。
结构力学总复习共149页文档
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
结构力学总复习
1、合法而稳定的权力在使用得当时很 少遇到 抵抗。 ——塞 ·约翰 逊 2、权力会使人渐渐失去温厚善良的美 德。— —伯克
3、最大限度地行使权力总是令人反感 ；权力 不易确 定之处 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
5、虽然权力是一头固执的熊，可是金 子可以 拉着它 的鼻子 走。— —莎士 比
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
(完整word版)结构力学讲义
第一章绪论§1.1 结构和结构的分类一、结构(structure)由建筑材料筑成，能承受、传递荷载而起骨架作用的构筑物称为工程结构。
如：梁柱结构、桥梁、涵洞、水坝、挡土墙等等.二、结构的分类：按几何形状结构可分为：1、杆系结构(structure of bar system) :构件的横截面尺寸<<长度尺寸；2、板壳结构（plate and shell structure) ：构件的厚度〈〈表面尺寸。
3、实体结构（massive structure）：结构的长、宽、厚三个尺寸相仿。
三、杆系结构的分类：按连接方法，杆系结构可分为：§1.2 结构力学的研究对象、任务和方法一、各力学课程的比较：二、结构力学的任务：1、研究荷载等因素在结构中所产生的内力(强度计算）；2、计算荷载等因素所产生的变形（刚度计算);3、分析结构的稳定性（稳定性计算）；4、探讨结构的组成规律及合理形式。
进行强度、稳定性计算的目的，在于保证结构满足安全和经济的要求。
计算刚度的目的，在于保证结构不至于发生过大的变形，以至于影响正常使用。
研究组成规律目的，在于保证结构各部分，不至于发生相对的刚体运动，而能承受荷载维持平衡。
探讨结构合理的形式，是为了有效地利用材料，使其性能得到充分发挥。
三、研究方法：在小变形、材料满足虎克定律的假设下综合考虑：1、静力平衡;2、几何连续；3、物理关系三方面的条件,建立各种计算方法。
§1.3 结构的计算简图（computing model of structure )一、选取结构的计算简图必要性、重要性：将实际结构作适当地简化，忽略次要因素，显示其基本的特点。
这种代替实际结构的简化图形,称为结构的计算简图。
合理地选取结构的计算简图是结构计算中的一项极其重要而又必须首先解决的问题。
二、选取结构的计算简图的原则：1、能反映结构的实际受力特点，使计算结果接近实际情况.2、忽略次要因素，便于分析计算。
《结构力学》复习讲义要点
《结构力学》复习讲义要点第一部分：力学基础1. 力学的基本概念：质点、力、力的性质、力的合成与分解、力的共线条件等。
2. 刚体力学：平动与转动、力矩、角动量、转动惯量、力矩的几何与代数相等条件等。
3. 静力学：平衡条件、力偶、杆条受力分析、平衡多边形等。
第二部分：截面力学1. 杆件截面特征：截面形状、截面形心、截面面积、截面宽度、截面模数等。
2. 拉压杆截面特征：杆轴力计算、细长杆的安全系数、压杆的稳定性、杆件受拉压状态分析等。
3. 扭转杆截面特征：杆件受扭力分析、圆形截面的极限扭矩、扭转角的计算等。
4. 弯曲杆截面特征：直线梁与弧形梁的受力分析、力的截面矩阵表示、梁截面的正向弯矩与反向弯矩、杨氏梁受力分析等。
第三部分：结构受力分析1. 杆系内力分析：截面法则、杆系的内力与外力关系、榀杆的变形与位移、杆系内力的计算等。
2. 杆系的受力分析：平衡条件的写法、平面结构与空间结构的受力分析、杆系的平面剪力图与弯矩图、受力分析的极端情况等。
3. 简支梁：梁的受力分析、悬臂梁的转角计算、剪力与弯矩图表、弹性线与弯矩-曲率关系等。
4. 悬链线与悬链线梁：悬链线形状方程、悬链线的性质与应用、悬链线梁的分析等。
第四部分：梁的变形1. 杆系的变形：位移分量的约束关系、虚功原理、单杆件的变形与位移、受约束的杆件变形计算等。
2. 弹性力学基本方程：胡克定律、弹性应变能、变形力、应变与变形的关系、应力分析与位移分析等。
3. 简支梁的本构关系：平衡微分方程、简支梁的自由振动、简支梁的拟静状态、简支梁的弹性力学与变形等。
第五部分：结构稳定性1. 稳定性基本概念：平衡与稳定的关系、平衡的稳定性判定、等效单轴刚度、曲线弯矩法等。
2. 简支梁的稳定性：轴力屈曲、弯曲屈曲与扭转屈曲、边界条件与截面要求等。
3. 大变形理论：弹性力学与大变形理论的区别、弹性线的切线方向、悬臂梁的大变形计算等。
总结：这份复习讲义总结了《结构力学》的核心要点，包含了力学基础、截面力学、结构受力分析、梁的变形和结构稳定性的内容。
结构力学复习要点
结构力学复习要点2.1 基本概念理解几何可变体系（常变体系和瞬变体系）与几何不变体系、瞬铰、自由度的概念。
2.2 平面几何不变体系的组成规律熟练掌握几何不变体系的三条基本组成规律。
2.3 构造分析方法与例题熟练掌握几何构造分析的各种方法。
2.4 平面杆件体系的自由度计算掌握实际自由度分析方法,了解计算自由度的计算方法。
3.1 梁的内力计算回顾回顾材料力学中的内力概念和计算方法，梁的内力图的画法，熟练掌握各种荷载作用下的梁的内力图画法，掌握叠加法画弯矩图。
3.2 多跨静定梁理解多跨静定梁结构的分析方法和受力特点；理解层次图的概念，能够绘制各种荷载作用下的内力图。
3.3 静定平面刚架掌握刚架结的特点，熟练的求解支座反力和截面内力，熟练绘制刚架结构的内力图。
3.4 静定平面桁架掌握静定平面桁架结构的受力特点和结构特点，熟练掌握桁架结构的内力计算方法——结点法、截面法、联合法3.5 组合结构掌握组合结构的组成特性，以及组合结构的内力计算方法——截面法。
3.6 三铰拱掌握拱结构的受力特点及内力计算方法。
了解合理拱轴的概念4.1 应用虚力原理求刚体体系的位移了解位移的概念，理解虚功原理的概念，初步掌握单位荷载法。
能利用单位荷载法正确的计算静定结构在支座移动下的位移。
4.2 变形体的虚功原理理解变形体的虚功原理，能够区分力状态和位移状态以及二者之间的独立性。
4.3 结构位移计算的一般公式正确理解结构位移计算的一般公式。
4.4 荷载作用下的位移计算掌握结构在荷载作用下的位移计算。
正确理解结构位移计算的一般式以及各种不同结构的计算公式,能够计算结构的位移。
4.5 图乘法正确理解图乘法和应用条件以及图乘法的含义，能够利用图乘法计算梁、刚架的位移，理解各种弯矩图的叠加并能够根据叠加进行图乘。
4.6 温度改变时的位移计算正确理解温度变化结构的位移计算。
4.7 互等定理正确理解功的互等定理、位移互等定理、反力互等定理。
5.1 超静定结构的组成和超静定次数正确理解超静定结构的概念和超静定的次数;能够正确确定超静定结构的次数。
结构力学必考知识点
KP
yc
EI
图乘法几点说明
• 必须符合以上三个条件
• 与 yc分别取自不同M图，且 yc 只能是直线
M图的竖标 • 图乘法范围必须一致，且每一段图乘范围内，
y c 所在M图只有一条直线
• 若 与 yc 受拉侧相同， yc为正，反之为负
要熟练应用图乘法计算结构的位移，必须牢记一些常用 标准图形的面积和形心位置（如三角形，标准二次抛物 线等），对于非标准图形，可利用迭加原理进行分解。
mBB
mA
mB
P
+
mB Pl/4
M图的迭加不是图形的简单拼凑,而是竖标迭加
2 多跨静定梁 多跨静定梁的组成 基本部分--能独立
附属部分--不能独 承载的部分。 立承载的部分。
多跨静定梁的内力计算：先附后基
3 静定平面刚架
▪ 刚架:若干不共线杆件通过若干刚结点连接，组成的结构
▪ 平面刚架：刚架中的所有杆件和荷载均位于同一平面内
n W
式中，n为结构的超静定次数, W为体系的计算自由度。 （2）去约束法 将多余约束去掉，使原结构转化为静定结构，则所去联系总数， 即为原结构的超静定次数。 （3）框格法 框格法计算超静定次数的公式
n 3m h
式中，m为封闭框格数,h为单铰数
n=3×5-7=8 n=3×7-13=8
3. 力法的基本概念 基本未知量：多余约束力。 基本结构：去掉多余联系后的结构。 基本方程：利用基本结构与原结构变形一致的条件建立的求解 多余约束力的方程，又称为力法的典型方程或简称力法方程。 4. 力法的思路 力法的思路是搭桥法。即：综合考虑结构的平衡条件、物理条 件和位移条件，将超静定结构的计算转化为静定结构的计算。 可见，力法计算实际上是对静定结构进行计算。
结构力学复习要点
一、平面体系的机动分析（理解概念）1、几何不变体系和几何可变体系（含常变和瞬变）的概念；2、几何不变体系的三个基本组成规则；3、静定结构的几何构造特征。
二、静定梁和静定刚架（绘制内力图）1、掌握单跨静定梁和多跨静定梁的内力图绘制方法（M图）；2、掌握静定平面刚架的内力图绘制方法（M图）；3、静定结构的特性。
三、静定拱（理解概念）1、拱和梁的区别；2、拱的主要形式；3、合理拱轴线的概念。
四、静定平面桁架（理解概念）1、结点法和截面法的概念；2、判断零杆的基本方法；3、组合结构的概念。
五、结构位移计算1、变形体的虚功原理概念；2、掌握图乘法的概念以及应用；3、线弹性结构的互等定理概念。
六、力法（计算重点）1、力法的基本概念；2、力法的典型方程的原理及其系数的概念；3、掌握力法求解超静定梁河超静定刚架的方法；4、掌握超静定结构的位移计算的方法；5、弹性中心法的基本概念；6、两铰拱及系杆拱的基本概念；7、超静定结构的基本特性。
七、位移法（计算重点）1、等截面直杆的转角位移方程，熟记（理解）并掌握表8-1中常用超静定梁的杆端弯矩和剪力的图；2、位移法及其典型方程的基本概念，各种系数的意义等；3、掌握位移法求解超静定结构的方法。
八、渐进法（理解概念）1、力矩分配法的基本概念；2、无剪力分配法的基本概念；3、剪力分配法的基本概念。
九、影响线（计算重点）1、影响线的基本概念；2、掌握绘制影响线的两种基本方法，重点在机动法；3、掌握根据影响线求结构内力的方法和概念；4、掌握求简支梁绝对最大弯矩的计算方法。
结构力学考点归纳总结(最新整理)
结构力学考点归纳总结第一章一、简化的原则1. 结构体系的简化——分解成几个平面结构2. 杆件的简化——其纵向轴线代替。
3. 杆件间连接的简化——结点通常简化为铰结点或刚结点4. 结构与基础间连接的简化结构与基础的连接区简化为支座。
按受力特征,通常简化为:(1)滚轴支座:只约束了竖向位移,允许水平移动和转动。
提供竖向反力。
在计算简图用支杆表示。
(2)铰支座:约束竖向和水平位移,只允许转动。
提供两个反力。
在计算简图用两根相交的支杆表示。
(3)定向支座:只允许沿一个方向平行滑动。
提供反力矩和一个反力。
在计算简图用两根平行支杆表示。
(4) 固定支座:约束了所有位移。
提供两个反力也一个反力矩。
5. 材料性质的简化——对组成各构件的材料一般都假设为连续的、均匀的、各向同性的、完全弹性或弹塑性的6. 荷载的简化——集荷载和分布荷载§1-4 荷载的分类一、按作用时间的久暂荷载可分为恒载和活载二、按荷载的作用范围荷载可分为集荷载和分布荷载三、按荷载作用的性质荷载可分为静力荷载和动力荷载四、按荷载位置的变化荷载可分为固定荷载和移动荷载第二章几何构造分析几何不变体系:体系的位置和形状是不能改变的讨论的前提:不考虑材料的应变2.1.2 运动自由度SS:体系运动时可以独立改变的坐标的数目。
W:W= (各部件自由度总和a )-(全部约束数总和) W=3m-(3g+2h+b)或w=2j-b-r.注意:j与h的区别约束:限制体系运动的装置2.1.4 多余约束和非多余约束不能减少体系自由度的约束叫多余约束。
能够减少体系自由度的约束叫非多余约束。
注意:多余约束与非多余约束是相对的,多余约束一般不是唯一指定的。
2.3.1 二元体法则约束对象:结点 C 与刚片约束条件:不共线的两链杆;瞬变体系§2-4 构造分析方法与例题1. 先从地基开始逐步组装2.4.1 基本分析方法(1)一. 先找第一个不变单元,逐步组装1. 先从地基开始逐步组装2. 先从内部开始,组成几个大刚片后,总组装二. 去除二元体2.4.3 约束等效代换1. 曲(折)链杆等效为直链杆2. 联结两刚片的两链杆等效代换为瞬铰①.分析:1.折链杆AC 与DB 用直杆2、3代替;2.刚片ECD 通过支杆1与地基相连。
(完整word版)结构力学主要知识点归纳
结构力学主要知识点一、基本概念1、计算简图：在计算结构之前，往往需要对实际结构加以简化，表现其主要特点，略去其次要因素，用一个简化图形来代替实际结构。
通常包括以下几个方面：A、杆件的简化：常以其轴线代表B、支座和节点简化：①活动铰支座、固定铰支座、固定支座、滑动支座；②铰节点、刚节点、组合节点。
C、体系简化：常简化为集中荷载及线分布荷载D、体系简化：将空间结果简化为平面结构2、结构分类：A、按几何特征划分：梁、拱、刚架、桁架、组合结构、悬索结构。
B、按内力是否静定划分：①静定结构：在任意荷载作用下，结构的全部反力和内力都可以由静力平衡条件确定。
②超静定结构：只靠平衡条件还不能确定全部反力和内力，还必须考虑变形条件才能确定。
二、平面体系的机动分析1、体系种类A、几何不变体系：几何形状和位置均能保持不变；通常根据结构有无多余联系，又划分为无多余联系的几何不变体系和有多余联系的几何不变体系。
B、几何可变体系：在很小荷载作用下会发生机械运动，不能保持原有的几何形状和位置。
常具体划分为常变体系和瞬变体系。
2、自由度：体系运动时所具有的独立运动方程式数目或者说是确定体系位置所需的独立坐标数目。
3、联系：限制运动的装置成为联系（或约束）体系的自由度可因加入的联系而减少，能减少一个自由度的装置成为一个联系①一个链杆可以减少一个自由度，成为一个联系。
②一个单铰为两个联系。
4、计算自由度：)2(3r h m W +-=,m 为刚片数，h 为单铰束，r 为链杆数。
A 、W>0,表明缺少足够联系，结构为几何可变；B 、W=0，没有多余联系；C 、W<0,有多余联系，是否为几何不变仍不确定。
5、几何不变体系的基本组成规则：A 、三刚片规则：三个刚片用不在同一直线上的三个单铰两两铰联，组成的体系是几何不变的，而且没有多余联系。
B 、二元体规则：在一个刚片上增加一个二元体，仍未几何不变体系，而且没有多余联系。
C 、两刚片原则：两个刚片用一个铰和一根不通过此铰的链杆相联，为几何不变体系，而且没有多余联系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
结构力学复习要点
2.1 基本概念
理解几何可变体系（常变体系和瞬变体系）与几何不变体系、瞬铰、自由度的概念。
2.2 平面几何不变体系的组成规律
熟练掌握几何不变体系的三条基本组成规律。
2.3 构造分析方法与例题
熟练掌握几何构造分析的各种方法。
2.4 平面杆件体系的自由度计算
掌握实际自由度分析方法,了解计算自由度的计算方法。
3.1 梁的内力计算回顾
回顾材料力学中的内力概念和计算方法，梁的内力图的画法，熟练掌握各种荷载作用下的梁的内力图画法，掌握叠加法画弯矩图。
3.2 多跨静定梁
理解多跨静定梁结构的分析方法和受力特点；理解层次图的概念，能够绘制各种荷载作用下的内力图。
3.3 静定平面刚架
掌握刚架结的特点，熟练的求解支座反力和截面内力，熟练绘制刚架结构的内力图。
3.4 静定平面桁架
掌握静定平面桁架结构的受力特点和结构特点，熟练掌握桁架结构的内力计算方法——结点法、截面法、联合法
3.5 组合结构
掌握组合结构的组成特性，以及组合结构的内力计算方法——截面法。
3.6 三铰拱
掌握拱结构的受力特点及内力计算方法。
了解合理拱轴的概念
4.1 应用虚力原理求刚体体系的位移
了解位移的概念，理解虚功原理的概念，初步掌握单位荷载法。
能利用单位荷载法正确的计算静定结构在支座移动下的位移。
4.2 变形体的虚功原理
理解变形体的虚功原理，能够区分力状态和位移状态以及二者之间的独立性。
4.3 结构位移计算的一般公式
正确理解结构位移计算的一般公式。
4.4 荷载作用下的位移计算
掌握结构在荷载作用下的位移计算。
正确理解结构位移计算的一般式以及各种不同结构的计算公式,能够计算结构的位移。
4.5 图乘法
正确理解图乘法和应用条件以及图乘法的含义，能够利用图乘法计算梁、刚架的位移，理解各种弯矩图的叠加并能够根据叠加进行图乘。
4.6 温度改变时的位移计算
正确理解温度变化结构的位移计算。
4.7 互等定理
正确理解功的互等定理、位移互等定理、反力互等定理。
5.1 超静定结构的组成和超静定次数
正确理解超静定结构的概念和超静定的次数;
能够正确确定超静定结构的次数。
5.2 力法的基本概念
正确理解力法的基本原理和思路、力法方程的物理含义；
掌握力法的基本解题过程，能够利用力法求解简单的超静定结构。
5.3 力法解超静定结构
通过实例分析,掌握力法的基本方法,能够应用力法求解超静定刚架、排架、桁架和组合结构。
5.4 对称结构的计算
正确理解对称结构的概念，能够应用对称结构的特点求解对称荷载和反对称荷载作用的各种刚架。
5.5 支座移动和温度改变时的计算
理解支座移动和温度变化时超静定结构计算的特点，能够计算温度变化和支座移动时超静定结构的内力。
6.1 位移法的基本概念及等截面杆件的刚度方程
（1）掌握位移法的基本概念；
（2）正确的判断位移法基本未知量的个数；
（3）熟悉等截面杆件的转角位移方程；
6.2 位移法解超静定梁和无侧移刚架
确定基本未知量，熟练的掌握转角位移方程的应用并能够求解无侧移刚架和粱的内力。
6.3 位移法解有侧移刚架
掌握转角位移方程的应用并能够求解有侧移刚架的内力。
7.1 分配法的基本概念
（1）掌握转动刚度、分配系数和传递系数的物理意义；
（2）掌握单节点的力矩分配；
7.2 多结点的力矩分配
掌握多结点的力矩分配的计算过程
7.3 无剪力分配法
掌握剪力分配法的思路和计算过程
8.1 移动载荷和影响线的概念
了解移动荷载的概念，理解影响线的概念
8.2 静力法作结构的影响线
正确理解影响线的概念，并能应用静力法做出简支梁的影响线。
8.3 机动法作结构的影响线
掌握机动法作影响线的原理和方法，能快速、准确的画出各种结构影响线的轮廓。
8.4 影响线的应用
利用影响线能够计算荷载作用下相应的各种量值，正确理解荷载的最不利位置和临界位置的概念，并能计算和判定临界位置及最不利荷载位置。
9.1 矩阵位移法知识点
（1）了解矩阵位移法的基本思路和刚度矩阵的物理意义；
（2）掌握连续梁的总刚度矩阵、荷载列阵的形成；
（3）掌握矩阵位移法的计算步骤。
友情提示：本资料代表个人观点，如有帮助请下载，谢谢您的浏览！。
