卧式加工中心MAZATECH PFH5800刀库原点建立手顺
卧式MAZAK加工中心培训资料
MAZAK卧式加工中心培训资料一、程序的建立：分两种情况：1、MAZAK 编程2、EIA/ISO编程二、R点在哪设定？在MAZAK编程时R点是Z方向相对参考基面往上安全距离3mm，其值是在用户数据D41中设定，也可以设定为5mm或其它值三、大刀径如何设定四、EIA/ISO模式下如何按MAZATROL刀具数据的刀具补偿⑴通过参数选择，使用MAZATROL刀具数据的刀具直径、刀具长度数据能够进行刀具长度补偿、刀具直径补偿。
⑵通过使用参数，选择要不要使用MAZA TROL刀具数据用户参数：F92 位7＝1：使用MAZA TRO“刀具资料”的“刀具径”（刀具直径数据）进行刀具直径补偿。
F93 位3＝1：使用MAZA TRO“刀具资料”的“刀具长度”（刀具长度数据）进行刀具长度补偿。
F94 位2＝1：以参考点返回指令设定成不至于取消使用MAZATROL刀具数据进行的刀具长度补偿F94 位7＝1：使用MAZA TROL刀具数据的直径、长度补偿或补偿号码(F94位7＝0时使用刀具偏移画面的补偿量)⑶刀具长度补偿1、功能即使不在程序上指令，也能够以对应指令刀具号码的MAZATROL刀具数据的“刀具长度”（刀具长度数据）自动进行刀具长度补偿2、设定方法参数设定成F93位3＝1，F94位2＝1。
3、详细说明⑷刀具数据改写（自动运转中）1、功能：在EIA/ISO程序进行MAZAROL刀具数据的改写2、设定方法：参数设定为L57=13、详细说明：在EIA/ISO程序运转时，可以改写主轴刀具以外的全部数据注意1：关于MAZATROL程序与EIA/ISO程序的判别，包括子程序按照执行中的程序是哪一个来进行。
（当时，主程序＝MAZA TROL，子程序＝EIA/ISO时，视为MAZA TROL程序。
）注意2：EIA/ISO程序运转时，如果进行了主轴刀具的数据变更，将成为“428禁止输入（自动加工进行中）”五、程序刀具补充输入：G101、功能及目的通过G10指令能够从程序进行刀具补偿、工件补偿、参数的设定或改变。
MAZAK车铣复合操作说明
（二楼）MAZAK车铣复合机床操作
1.回零：
伺服电源开→HOME回零灯亮→RESET→看机床位置，如果轴处与正向最远处
按轴X+→单轴按MF1→C轴（连接）
C轴连接：→位置（软键）→C轴连接+MF1 再完后再次按（C轴连接+MF1）2．手动
手动（轴选择）→选X /Z /C轴→手脉摇动→选倍率→选C轴时（C轴连接）3．编辑程序:（输入程序，读取程序，程序锁必须打开）
程序→工号→写程序号→INPUT→选G代码（白色界面）或MAZAK指令（黑色界面）→程序输入→程序完成
4．模拟
G代码模拟：程序打开→刀尖路径检查→检查继续
MAZAK模拟：
打开程序→刀尖路径检查→稳固的模式（为实体模型）轮廓→检查步骤→检查继续
5. 刀具设置等
（1）设刀：
刀具资料→移至刀位（空）→编写刀具→切换到（形状）→选形状→配件→外周（内部）
（2）删除刀具:
刀具资料→光标移到删除刀具上→编写刀具号→清除→回车
（3）换刀：MDI→写刀具号。
T××OO→循环启动
（4）对刀:主菜单→□>→输入位置→【记忆】→输入测量后的工件尺寸→INPUT 6. 选择程序段加工（选择精加工程序方法）：
进入程序编制界面—>□>两下—>【EIA】—>将光标移精加工开始段—>【起动2（无形式）】—>主菜单界面（用单段方法检验）一下
7.动力刀架使用（刀架铣刀部位旋转方法）：
首先气源开→(C轴连接+MF1)→按正转→看主轴微转(此时可移动轴)→手动将转速提高→铣刀旋转。
加工中心操作规程
加工中心操作规程一、引言加工中心是一种高精度、高效率的机械设备，广泛应用于各种工业领域。
为了确保加工中心的正常运行和操作人员的安全，制定本操作规程。
二、操作人员要求1. 操作人员必须具备相关的机械加工知识和技能，并接受过相关的培训。
2. 操作人员必须熟悉加工中心的结构、性能和操作方法。
3. 操作人员必须严格遵守操作规程，不得擅自更改加工程序或参数设置。
三、操作前的准备工作1. 检查加工中心的各项安全装置是否正常，如紧急停机按钮、安全门等。
2. 检查加工中心的刀具库存，确保刀具的完整性和合理性。
3. 检查加工中心的润滑系统和冷却系统，确保其正常运行。
4. 检查加工中心的工作台面和夹具，确保其干净、平整、无损坏。
四、加工中心的操作流程1. 打开加工中心的电源开关，并进行自检。
2. 启动加工中心的冷却系统和润滑系统。
3. 根据加工任务的要求，选择合适的加工程序和刀具。
4. 将工件放置在工作台面上，并使用夹具进行固定。
5. 根据加工程序的要求，设置加工中心的工作参数，如进给速度、切削深度等。
6. 启动加工中心，进行加工操作。
7. 监控加工过程中的各项指标，如切削力、温度、加工时间等。
8. 定期检查加工中心的刀具磨损情况，及时更换刀具。
9. 加工完成后，关闭加工中心的电源开关。
10. 清洁加工中心的工作台面、夹具和切削区域，保持整洁。
五、安全注意事项1. 操作人员必须穿戴好防护设备，如安全帽、护目镜、防护手套等。
2. 操作人员禁止戴长发、长袖衣物和珠宝等物品，以防发生意外事故。
3. 操作人员在操作过程中要集中注意力，不得分心或进行其他无关操作。
4. 操作人员禁止将手部或其他身体部位靠近切削区域，以防受伤。
5. 操作人员禁止在加工中心运行时进行维修或清洁操作，必须在停机状态下进行。
6. 操作人员禁止擅自更改加工程序或参数设置，必须经过相关负责人的批准。
六、紧急情况处理1. 在发生紧急情况时，操作人员应立即按下紧急停机按钮，停止加工中心的运行。
加工中心机械操作规程
加工中心机械操作规程1. 引言本文档旨在规范加工中心机械的操作流程，确保操作人员能够正确、安全地使用加工中心机械进行加工作业。
操作人员在使用加工中心机械前，应仔细阅读本规程，并按照规程执行。
2. 机械操作前的准备工作在进行加工中心机械操作前，操作人员需要完成以下准备工作：•检查机械的电源和气源，确保供电和供气正常；•检查机械的润滑系统，确保润滑正常；•清理加工平台和工作区域，保持工作环境整洁；•穿戴个人防护装备，包括安全帽、安全眼镜、防护手套等；•熟悉机械的操作面板和各个功能按钮。
3. 机械操作流程3.1 打开机械电源在完成准备工作后，按照以下步骤打开机械电源： 1. 检查机械主电源开关是否处于关闭状态； 2. 打开机械主电源开关。
3.2 启动机械在打开机械电源后，按照以下步骤启动机械： 1. 检查机械控制面板是否显示正常； 2. 按下机械启动按钮，等待机械自检完成； 3. 确认机械启动完成后，按下急停按钮使机械停止。
3.3 加工程序加载在启动机械后，按照以下步骤加载加工程序： 1. 打开机械控制面板上的文件管理界面； 2. 选择需要加载的加工程序文件； 3. 点击加载按钮，等待加载完成。
3.4 加工准备在加载加工程序后，按照以下步骤进行加工准备： 1. 安装需要加工的工件和刀具； 2. 配置机械的加工参数，包括加工速度、进给速度等； 3. 调整机械的工作台高度和位置，确保工件与刀具之间的间隙合适； 4. 检查机械的夹具和工件是否牢固。
3.5 开始加工在完成加工准备后，按照以下步骤开始加工： 1. 打开机械控制面板上的加工开始按钮； 2. 监控机械的运行状态，确保加工过程顺利进行； 3. 注意观察加工过程中的异常情况，并立即停止机械并处理异常。
3.6 加工结束及机械关闭在加工完成后，按照以下步骤结束加工并关闭机械： 1. 停止加工作业，关闭加工程序； 2. 关闭机械控制面板上的加工结束按钮； 3. 检查机械运行状况和工作台的位置，确保安全； 4. 关闭机械主电源开关。

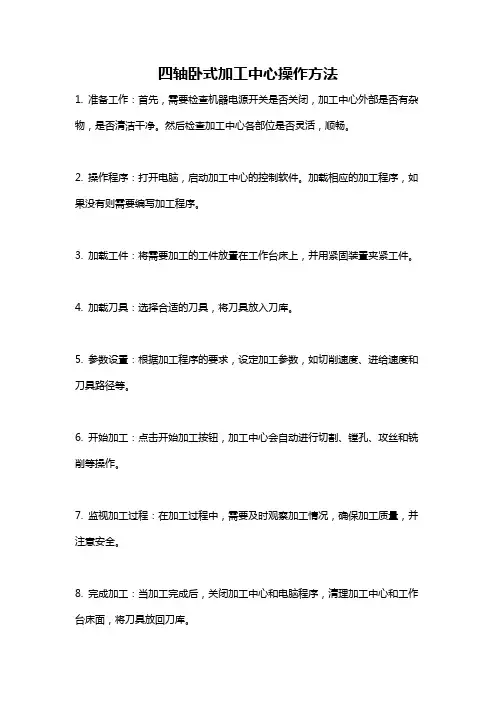

四轴卧式加工中心操作方法
四轴卧式加工中心操作方法
1. 准备工作：首先，需要检查机器电源开关是否关闭，加工中心外部是否有杂物，是否清洁干净。
然后检查加工中心各部位是否灵活，顺畅。
2. 操作程序：打开电脑，启动加工中心的控制软件。
加载相应的加工程序，如果没有则需要编写加工程序。
3. 加载工件：将需要加工的工件放置在工作台床上，并用紧固装置夹紧工件。
4. 加载刀具：选择合适的刀具，将刀具放入刀库。
5. 参数设置：根据加工程序的要求，设定加工参数，如切削速度、进给速度和刀具路径等。
6. 开始加工：点击开始加工按钮，加工中心会自动进行切割、镗孔、攻丝和铣削等操作。
7. 监视加工过程：在加工过程中，需要及时观察加工情况，确保加工质量，并注意安全。
8. 完成加工：当加工完成后，关闭加工中心和电脑程序，清理加工中心和工作台床面，将刀具放回刀库。
以上就是四轴卧式加工中心的操作方法，需要注意的是，在使用加工中心时一定要注意安全，遵守相关操作规程，确保加工质量和人员安全。
数控加工中心操作规程
VMC-850 加工中心1. 普通工作安全1.1 工作时，应穿着安全鞋、工作服以及带护目镜。
1.2 熟悉铭牌上志注意、禁止事项。
1.3 机床作业时，工作场所应保持清洁。
1.4 机床发生故障时，于修理作业前，应先将电源关掉。
1.5 切削液、切削油、切屑在机台上，应适时、定时清理，以免影响加工作业。
1.6 必须熟读操作手册。
1.7 为了安全起见，所有电器箱，操作箱的门，及保护罩请不要打开，除非是定期做维护保养。
1.8 当维修人员进入机床工作台挪移范围内时，请关闭所有操作盘与电器箱上电源开关，请准备一些废弃的硬板纸或者木板覆盖在会滑倒的范围，以防止维修人员滑倒。
1.9 不要使用压缩空气来清理机器和其他各项电子装置，因为周围环境如果有的脏乱 (如灰尘、油污、铁屑等) 很容易进入轴承、滚珠道螺杆，导致机器零件耐用期缩短。
2 作业前2.1 检查润滑系统的润滑油及切削液量是否足够。
2.2 检查操作盘上是否有异常现象。
2.3 气、油压置压力检查，气压4~6kg/mm2，油压50±2kg。
2.4 检视动力电源线、管线连接接頭、油压和润滑系统管路是否适当连接，或者有松动、破裂现象，并检查油箱、油管接头、阀门等是否有漏油或者漏水。
2.5 检视所有安全保护装置是否功能动作正常，并注意是否有其他人员在机器动作之危（wei）险区域。
2.6 先用目视机床机器是否有异常，并将周围环境整理清洁。
2.7 主轴孔内锥度清洁。
2.8 其他各项安全检查。
2.9 确认电源电压及额定容量是否足够或者过高。
3.作业中3.1 切削加工时，工作台的负荷范围应确认。
3.2 检视机器各部位，是否有异常声音或者振动、发热等现象发生。
3.3 机器加工前，关机后，主轴做低速回转，XYZ 各轴实施空运转全行程挪移约10~20 分钟暖机。
3.4 机台挪移前，应对工作安全检视。
3.5 主轴回转时，请勿以手去触摸加工物，以防受伤。
3.6 自动运转时，操作盘上的任何键及旋钮不可用手去接触。
加工中心操作规程
加工中心操作规程一、引言加工中心是一种高精度、高效率的机床，广泛应用于金属加工行业。
为了确保加工中心的安全操作和提高加工效率，制定本操作规程。
二、安全操作1. 操作人员必须熟悉加工中心的结构、性能和操作方法，并经过相关培训。
2. 在操作前，必须穿戴好个人防护装备，包括安全帽、防护眼镜、防护手套等。
3. 加工中心必须放置在平整、稳定的地面上，并确保周围没有杂物妨碍操作。
4. 在操作前，必须检查加工中心的电源、润滑系统和冷却系统是否正常运行。
三、操作流程1. 打开电源开关，启动加工中心。
2. 根据工艺要求，选择合适的刀具，并进行装夹。
3. 调整加工中心的坐标轴，使其对应工件的加工位置。
4. 设置加工参数，包括切削速度、进给速度等。
5. 进行试切，检查加工效果是否符合要求。
6. 确认无误后，开始正式加工。
7. 加工过程中，操作人员必须时刻关注加工状态，确保安全。
8. 加工完成后，关闭加工中心，清理工作台面和切削液。
四、故障处理1. 如果加工中心浮现异常声音或者振动，应即将停机检查。
2. 如果加工中心浮现刀具断裂、切削液不足等问题，应及时处理。
3. 如果无法解决故障，应及时上报维修部门，并配合维修人员进行处理。
五、维护保养1. 定期对加工中心进行润滑和清洁，保持机床的正常运行。
2. 定期检查加工中心的电气系统和液压系统，确保其正常工作。
3. 定期更换刀具和切削液，以保证加工质量和效率。
六、安全注意事项1. 禁止在加工中心工作区域内吸烟、饮食或者玩手机。
2. 禁止未经许可擅自操作加工中心。
3. 禁止触摸运动中的刀具或者工件。
4. 禁止将手指或者其他物体伸入运动中的加工区域。
5. 禁止在加工中心上堆放杂物。
七、总结本操作规程详细介绍了加工中心的安全操作流程、故障处理和维护保养要点。
操作人员必须严格按照规程操作，确保人身安全和加工质量。
任何违反规程的行为都将承担相应的责任。
加工中心圆盘刀库安全操作及保养规程
加工中心圆盘刀库安全操作及保养规程加工中心圆盘刀库是机器加工中不可或缺的重要部件。
它的运转直接关系到生产效率以及加工品质，同时也与企业的安全生产密切相关。
为此，本文将从安全操作和保养规程两方面进行详细介绍，以确保圆盘刀库的正常运作和延长使用寿命。
安全操作规程1. 正确的工作姿势在进行加工中心圆盘刀库的操作时，应保持正确的工作姿势，包括：•站在机器后面，并确保双脚稳稳落地，不要站在机器两侧或前侧。
•注意呼吸顺畅，不要弯腰驼背，手臂的姿势要自然放松。
•在操作时，尽量保持视线平行于加工中心的移动路径，确保观察到任何异常情况。
2. 确保停机状态在刀库的调整、更换刀具、清洁等工作过程中，必须先将机器停机，并确保电源已切断，以免发生不必要的危险。
3. 佩戴个人防护装备加工中心刀库涉及到高速旋转的部件，因此在刀具更换以及清理过程中，必须佩戴一些个人防护装备，包括：•符合标准的安全眼镜。
在更换刀具时，如果有任何异物或金属屑进入眼睛，可能会导致伤害。
•符合标准的手套。
在清理工作中，需要蓝钢丝刷、棉布等工具，如果不穿手套，可能会造成划伤，而且可能使人的手脏污不堪。
•等身穿合适的工作服和安全鞋。
4. 与他人保持一定距离在操作加工中心刀库时，周围一定要保持距离。
不要与他人交流、合作或观察刀库运行时靠得太近，防止不必要的伤害发生。
保养规程加工中心圆盘刀库的正常运转与保养密不可分，以下为保养规程：1. 每次清洁前必须先关闭电源在进行加工中心圆盘刀库的保养时，要确保每次进行清洁或更换刀具之前都先将电源关闭。
同时还应确保所有开关均在“关”位置。
2. 正确清洁加工中心刀库可能存在铁屑、切削油、灰尘等杂质，如果没有妥善清理，将会对刀库运作产生不良影响。
清洁是一个关键步骤，一定要按照以下步骤操作：•用风枪清除润滑油和杂质。
•使用蓝钢丝刷和棉布完成最终的清洁工作，确保旋转部件不再有任何污物。
注意，不要使用溶剂或切削液来清洁旋转部件。
3. 润滑润滑是保持圆盘刀库正常工作的重要一环。
数控加工中心操作规程
数控加工中心操作规程一、开机回机械原点操作流程：1、合机器总闸2、按CF卡槽下方的“POWER ON”电源开键，启动系统；3、扭开“急停开关”，依次扳开“总电源”、“水泵开关”；4、按操作界面“ZRN”原点回归键，后再按“CYCLE START”程序启动键，机器开始回机械原点。
注意：每次启动系统，开机都必须回机械原点。
二、设工件原点操作流程：1、按“JOG”手动进给键，再按“MPG”手轮操作键，将机器用手轮移至所需的设置。
2、按“OFFSET”刀具补偿键，再按“坐标”键；3、按“一般”键，再按“设X”键，“设Y”键4、然后用12.7mm直刀将X轴、Y轴修边后，抬高Z轴，将X轴，Y轴各向外6.35mm（即-6.35mm）后再按“设X”、“设Y”5、工件原点设置完成。
三、从CF卡内拷贝加工程序到系统的操作流程1、先按“PROG”选择程序键，再按“EDIT”编辑键2、按显示屏幕下方“总管”对应键，显示屏下方显示“开档”、“拷贝”、“删除”、“更名”、“下页”、“返回”；按“拷贝”下方对应键，屏幕出现“--C-- -- D--”文件盘，将光标移至“D”盘上，按“确定”键，左框屏幕显示“D”盘中的文件，将光标移至需要的文件名上，按“选取”键，选取完毕后按“确定”键，屏幕显示保存位置，不用修改，直接按“确定”键，再按“确定”键。
3、拷贝完成。
四、调加工程序，自动加工操作流程；1、按“PROG”选择程序键，屏幕出现系统内已存加工程序列表；2、按“EDIT”编辑键，然后将光标移至需要加工的程序名上。
3、按“总管”键，再按“开档”键（或直接按“回车”键），调入加工程序完成。
4、按“MEM”自动加工键，回到加工界面，放好工件，启动“真空泵”，5、按“CYCLE START”程序启动键。
自动加工开始1、将加工台面灰尘清理干净；2、将要加工的工件靠紧X Y轴边缘3、启动真空泵4、检查工件每个部位是否吸覆到位5、启动加工程序加工6、加工中如发现刀具长度补偿有误差，及时调整补偿数据，操作方法看《第九条：设刀具长度补偿操作流程》7、工件加工完毕，待机器停止运转后，关闭真空泵，卸下加工好的工件8、依以上步骤继续加工其它工件六、手动换刀操作流程1、按“POS”坐标键，再按“MDI”手动输入键2、输入M06T（）要换几号刀括号中输入几（例如要换1号刀，就输入M06T1）3、再按“核对”键，接着按“登录”键，4、再按“CYCLE START”程序启动键，开始换刀。
马扎克卧式加工中心换刀臂原点设定步骤
卧式加工中心换刀臂原点设定步骤
做原点设定前以下条件请首先确认：
1）换刀区域门已经打开
2）等待刀杯是否已经在位置（90度确认）
3）取刀器已经在换刀侧
4）主轴已经定位
5）X轴和Y轴已经在第二原点（换刀点）
6）操作门已经关闭（YME标准的机床，操作门打开后马达断电）
第一步：
设定PLC参数R2107 BIT F为1（断电2次，原点设定菜单显示）(对MATRIX更改RB16bit7) 第二步
按下键，然后选择ATC MAINT 按键
打开ATC门
然后按住MF1键以及ATC READY键，并使ATC READY键点亮（允许单步执行换刀动作）第三步
一起按住ORIGIN MODE键和MF1，并使ORIGIN MODE点亮（进入设定模式）。
此时需要确认ATC 手臂处在什么位置。
(对MATRIX为MF1,MF2和ORIGIN MODE同时)
第四步
按住ATC ARM JOG CW或者 ATC ARM JOG CCW把换刀臂移动到正确的位置（原始位置）。
如果此时换刀臂不动作出现互锁的话把PLC 中间继电器M6800改为1。
第五步
一起按住ORIGIN SET和MF1 ，此时ORIGIN出现闪烁（如果已经点亮则不需要执行本步余下之内容）。
此时再次按住ATC ARM JOG CW或者ATC ARM JOG CCW让换刀臂自动移动并停止，此时ORIGIN SET应该已经点亮。
第六步
机床重关电并于10秒后重新启动，把换刀臂退回原点。
把R2107BIT F改回原始数据。
第七步
结束。
加工中心操作规程
加工中心操作规程引言概述：加工中心是一种高效、高精度的数控机床，广泛应用于各个制造行业。
为了确保加工中心的安全运行和提高加工效率，制定一套科学的操作规程是非常必要的。
本文将从五个方面详细阐述加工中心的操作规程。
一、设备准备1.1 清洁设备：在操作之前，应仔细清洁加工中心的各个部位，包括工作台、刀库、刀柄等，以确保加工过程中不会受到污染。
1.2 检查刀具：检查加工中心的刀具是否完好无损，如有磨损或损坏应及时更换，以免影响加工质量。
1.3 准备工装夹具：根据加工工艺要求，准备好适当的工装夹具，并确保其安装正确，以保证加工过程中工件的稳定性和精度。
二、操作流程2.1 启动加工中心：按照设备操作手册的要求，正确启动加工中心，并进行各项自检，确保设备处于正常工作状态。
2.2 程序加载：根据工艺要求，将加工程序加载到加工中心的控制系统中，并进行程序的校验和修正。
2.3 工件装夹：根据工艺要求，将待加工工件正确装夹在工装夹具上，并进行必要的调整，以确保工件的位置和姿态的准确性。
三、操作要点3.1 刀具选择：根据加工工艺和工件材料的特点，选择合适的刀具，并根据刀具的使用寿命进行合理的刀具切换和更换。
3.2 加工参数设定：根据工艺要求，设定合适的进给速度、主轴转速、切削深度等加工参数，以保证加工质量和工艺效率。
3.3 加工过程监控：在加工过程中，及时观察工件的加工情况，如发现异常情况，应及时停机检查，并进行必要的调整和修正。
四、安全措施4.1 个人防护：在操作加工中心时，必须佩戴安全帽、护目镜和耳塞等个人防护装备，确保人身安全。
4.2 设备保护：在操作过程中，应注意避免碰撞、挤压等情况发生，保护加工中心的设备完好。
4.3 废料处理：加工过程中产生的废料应及时清理，并进行妥善的处理，以保持工作环境的整洁和安全。
五、设备维护5.1 定期保养：按照设备操作手册的要求，进行定期的设备保养，包括润滑、清洁、紧固等工作，以延长设备的使用寿命。
加工中心安全操作规程
加工中心安全操作规程由于加工中心的高科技含量，在操作上比普通机床要复杂得多，必须严格按照操作规程操作，才能保证机床正常运行。
作为一个熟练的操作人员，必须在了解加工零件的要求，工艺路线，机床特性后，方可操作机床完成各项加工任务。
为了正确合理的使用加工中心，保证加工中心正常运转，有必要制定相对完整的加工中心操作规程。
1. 输入或关断电源的顺序：首先按下操作面板上的紧急停止开关，再打开总电源，打开面板上的电源开关。
2. 机床通电后，检查各开关，按键是否正常，灵活，机床有无异常现象。
3. 检查电压，油压，气压是否正常，首先手动润滑零件。
4. 各坐标轴手动回零(机床原点)，如果轴在返回零位之前处于零位，必须先将该轴移动到距离原点100MM的位置，再手动回零点。
5. 装夹工件时，注意工件的放置方向，注意螺栓压板是否阻碍刀具移动，检查零件毛坯和尺寸超常现象（有没有高点）。
上台虎钳加工工件时，要注意刀具是否会铣伤钳口等。
6. 正确测量和计算工件坐标系，并验证和检查结果。
7. 必须查看程序中的刀具与加工单上的刀具是否一致，以避免上错刀。
检查各刀杆前后零件的形状和尺寸是否符合加工工艺要求，能否碰撞工件与夹具。
8. 试运行和单段试切时，快速倍增开关必须置于较低档位。
9. 试刀加工时，在刀具运行至工件表面30~50MM处，必须在进给保持下，验证Z轴剩余坐标值和X,Y轴坐标值是否与程序一致。
10. 手摇进给和手动连续进给操作时，有必要检查各种开关选择的位置是否正确，弄清正负方向，认准按键，然后再进行操作。
11. 绝不允许戴手套去接触机械旋转部位。
操作面板上的开关和按钮时，最好不要戴手套。
不能用湿手去触摸操作面板上的开关和按钮。
12. 用寻边器分中时，最好先输入转速400~500转，再装上分中啊！以免转速过快，扔掉边缘探测器。
13. 关机时把X Y Z轴停止在中间位置，按下急停，再切断电源。
14. 每天做好交接班工作。
进行日常维护保养。
加工中心操作规程
加工中心操作规程一、引言加工中心是一种集铣削、钻削、镗削、攻丝、铣齿等多种加工功能于一体的高效率、高精度的机床。
为了确保加工中心的安全运行和加工质量，制定本操作规程。
二、适合范围本操作规程适合于所有加工中心的操作人员。
三、操作环境要求1. 加工中心应放置在平整、稳固的地面上，周围无杂物和障碍物。
2. 操作区域应保持整洁，通风良好，无易燃、易爆物品。
3. 操作人员应穿戴好工作服、安全鞋和防护手套等个人防护装备。
四、操作前的准备工作1. 检查加工中心的电源、气源和润滑系统是否正常。
2. 检查刀具、夹具和工件是否安装正确、坚固。
3. 根据工艺要求，选择合适的刀具和切削参数。
4. 检查加工程序是否正确，避免浮现错误操作。
五、操作流程1. 打开加工中心的电源开关，确保所有控制系统正常启动。
2. 进入操作界面，选择加工程序，并进行相关设置。
3. 检查加工中心各轴的运动是否正常，如有异常情况应即将停机检修。
4. 根据工艺要求，进行刀具的装夹和刀具长度的测量。
5. 进行刀具的切换，注意避免刀具碰撞和误操作。
6. 调整加工中心的工作台和刀具相对位置，确保加工精度。
7. 启动自动运行模式，观察加工过程中的各项参数和指示灯，确保加工质量。
8. 加工完成后，关闭加工中心的电源开关，清理工作区域。
六、安全注意事项1. 操作人员应熟悉加工中心的结构和工作原理，并接受相关培训。
2. 在操作过程中，严禁戴手套、围巾等松散物品，以免被夹紧或者被卷入机床。
3. 切勿将手指或者其他物体伸入运动中的刀具和夹具之间，以免发生意外伤害。
4. 加工中心发生异常情况时，应即将停机，并通知相关维修人员进行检修。
5. 禁止私自更改加工程序和参数，必要时应与相关负责人进行沟通和确认。
6. 加工中心长期停机时，应关闭电源开关，防止无人操作引起安全事故。
七、操作记录与维护1. 操作人员应及时记录加工中心的运行情况、加工参数和故障信息等。
2. 定期对加工中心进行维护保养，包括清洁、润滑、紧固螺栓等工作。
加工中心操作规程
加工中心操作规程引言概述：加工中心是一种高效、精度高的机床，广泛应用于各种工业领域。
为了确保加工中心的正常运行，提高加工质量和效率，制定一套科学合理的操作规程是非常重要的。
本文将从五个大点入手，详细阐述加工中心操作规程的内容。
正文内容：1. 加工中心的准备工作1.1 清洁工作：在进行加工前，需要对加工中心进行彻底的清洁，清除机床上的杂物和切屑，保持机床的整洁。
1.2 润滑工作：对加工中心的滑道、滚珠丝杠等部位进行润滑，确保机床的顺畅运行。
1.3 确认工件和刀具：检查工件和刀具的型号、尺寸是否与加工要求相符，确保准备工作的准确性。
2. 加工中心的操作步骤2.1 启动加工中心：按照操作手册的要求，正确启动加工中心，确保各个系统正常运行。
2.2 装夹工件：根据工艺要求和夹具的特点，正确装夹工件，确保工件的稳定性和安全性。
2.3 选择刀具：根据加工要求选择合适的刀具，并进行正确的安装和调试。
2.4 设定加工参数：根据工艺要求，设定加工中心的加工参数，如进给速度、切削速度等。
2.5 开始加工：按照工艺要求，启动加工程序，进行加工操作。
3. 加工中心的注意事项3.1 安全操作：在操作加工中心时，要注意安全，遵循相关的安全操作规程，佩戴个人防护设备，确保人身安全。
3.2 定期维护：加工中心需要定期进行维护保养，包括润滑、清洁、检查等工作，确保机床的正常运行。
3.3 加工质量检查：加工完成后，需要对加工件进行质量检查，确保加工质量符合要求。
4. 加工中心的故障处理4.1 常见故障排除：对于一些常见的故障，如刀具磨损、加工精度不达标等，需要及时排除，保证加工质量。
4.2 故障记录和分析：对于一些较为复杂的故障，需要进行记录和分析，找出故障原因，以便进行改进和预防。
5. 加工中心的关机操作5.1 住手加工：在加工完成后，按照操作手册的要求，正确住手加工程序。
5.2 清洁工作：进行加工中心的清洁工作，清除切屑和杂物。
加工中心操作规程
加工中心操作规程一、引言加工中心是一种高精度、高效率的机床，广泛应用于各个行业的零部件加工。
为了确保加工中心的正常运行和操作人员的安全，制定本操作规程。
二、目的本操作规程的目的是规范加工中心的操作流程，确保加工质量和操作人员的安全，提高工作效率。
三、适合范围本操作规程适合于所有使用加工中心进行零部件加工的操作人员。
四、操作人员要求1. 操作人员必须接受相关的培训，了解加工中心的基本原理、结构和操作方法。
2. 操作人员必须具备良好的职业道德和责任心，严格遵守操作规程，不得擅自改变加工参数。
3. 操作人员必须穿戴符合安全要求的劳动防护用品，包括安全帽、防护眼镜、耳塞、防护手套等。
五、操作流程1. 准备工作1.1 检查加工中心的各项安全装置是否完好，如紧急停机按钮、安全门等。
1.2 检查加工中心的电源、气源是否正常，确保设备正常运行。
1.3 清理工作台和加工中心，确保工作环境整洁。
2. 加工操作2.1 打开加工中心的电源，启动加工中心。
2.2 设置加工参数，包括加工速度、进给速度等，根据具体的加工要求进行调整。
2.3 装夹工件，确保工件坚固固定，避免加工过程中的松动。
2.4 进行加工操作，根据加工程序进行操作，确保加工质量和工艺要求。
2.5 定期检查加工中心的润滑系统，确保润滑油充足，加工中心的各个部位运转正常。
3. 加工完成3.1 加工完成后，关闭加工中心，断开电源。
3.2 清理加工中心和工作台，清除加工过程中产生的废料和切屑。
3.3 检查加工中心的各个部位是否存在故障或者损坏，及时报修或者更换。
六、安全注意事项1. 操作人员在操作过程中，严禁戴手套，以免危及安全。
2. 操作人员禁止在加工中心工作区域内吸烟、喝酒或者吃东西。
3. 操作人员严禁将手、头或者其他身体部位伸入运动部件的工作区域。
4. 操作人员必须随时保持警惕，注意观察加工中心的运行状态，发现异常情况及时停机并报告。
5. 操作人员必须按照规定的操作流程进行操作，不得擅自改变加工参数或者操作方式。
加工中心按钮操作方法
加工中心按钮操作方法
一般来说，加工中心上的按钮可以分为以下几类：
1. 控制系统按钮：主要用于控制加工中心的系统程序、运行状态、报警信息等。
例如，启动、停止、暂停、复位、报警清除等按钮。
2. 加工操作按钮：用于执行具体的加工操作，例如加工开始、加工暂停、自动换刀、手动换刀、加工完成等按钮。
3. 运动控制按钮：用于控制加工中心的各类运动，如进给轴、主轴、进给倍率、切削进给量等。
常见的按钮有快移、手动进给、单步进给、主轴前进等。
4. 轴选择按钮：用于选择需要控制的轴，例如选择进给轴、主轴、旋转轴、冷却液泵等。
5. 参数设置按钮：用于设置加工中心的各类参数，如进给速度、主轴转速、切削深度、工件坐标、刀具长度补偿等。
当操作加工中心时，需要根据具体的加工需求选择相应的按钮进行操作。
一般来说，操作员需要对不同类型的按钮的作用及操作方法有一定的了解和熟悉，从而能够高效地完成加工任务。
加工中心操作规程
加工中心操作规程一、引言加工中心是一种高精度、高效率的机床，广泛应用于各种零部件的加工制造。
为了确保加工中心的正常运行，提高加工质量和效率，制定本操作规程。
二、适用范围本操作规程适用于所有加工中心的操作人员。
三、操作人员要求1. 操作人员必须接受过相关的机械加工培训，并具备一定的机械加工基础知识。
2. 操作人员必须熟悉加工中心的结构、性能和操作方法，并能独立操作加工中心进行加工作业。
3. 操作人员必须具备良好的职业道德和责任心，严格遵守操作规程，确保操作安全。
四、操作前准备1. 检查加工中心的各项安全装置是否完好，如防护罩、急停按钮等。
2. 检查加工中心的润滑系统，确保润滑油充足。
3. 检查加工中心的刀具库存，确保刀具完整并进行必要的更换。
4. 检查加工中心的冷却系统，确保冷却液充足。
5. 检查加工中心的工作台面，清除杂物，确保工作台面干净整洁。
五、操作步骤1. 打开加工中心的电源，并启动系统。
2. 根据加工任务的要求，选择合适的程序进行加载。
3. 检查程序加载是否正确，如有错误或异常情况，应及时停止操作并报告维修人员。
4. 检查加工中心的刀具是否正确安装，并进行刀具长度和半径的测量校准。
5. 根据加工任务的要求，设置加工中心的工件坐标系，并进行工件夹紧。
6. 进行手动试运行，确保加工中心的各轴运动正常，并检查刀具与工件的间隙是否合适。
7. 根据加工任务的要求，设置加工参数，如切削速度、进给速度等。
8. 开始自动运行程序，观察加工过程中的各项指标，并及时调整参数以保证加工质量。
9. 定期检查加工中心的润滑系统，确保润滑油充足并进行必要的更换。
10. 加工完成后，关闭加工中心的电源，并进行清洁和维护。
六、安全注意事项1. 操作人员在操作加工中心时，必须戴好安全帽、工作服和防护眼镜。
2. 操作人员禁止戴手套、长袖衣物或其他可能引起危险的物品。
3. 在操作加工中心时，严禁将手或其他身体部位伸入运动部件范围内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机床报警：269、 212（刀库异常）
1、将PLC参数R2107第F位设为‘ 1 ’，关闭、开启电源两次。
2、确认SHIFTER在刀库侧或ATC侧，并保证刀库旋转时不发生干涉。
3 、 选 择 手 动 模 式 → 〔 MACHINE 〕 键 → 〔 PALLET MAG/TBL SET MENU〕菜单键。
卧式加工中心MAZATECH PFH-5800 刀库原点建立手顺
13、关闭MR－J2菜单，关闭NC电源、主空开
14、等待10秒以上，再打开主空开、NC电源
15 、 选 择 手 动 模 式 → 〔 MACHINE 〕 键 → 〔 PALLET MAG/TBL SET MENU〕菜单键。
16 、 点 击 〔 MAGAZINE HOME RETURN 〕 ， 刀 库 有微动，刀库刀袋号变为0 。 刀库原 点被建立
17、将PLC参数R2107第F位设为‘ 0 ’，关闭、开启电源两次。 ·当超过一定的范围时，可能须通过更改MR-J2-CT的“#116 ABS base”参数进行调整。
第 5 页，共 5 页
第 1 页，共 5 页
卧式加工中心MAZATECH PFH-5800 刀库原点建立手顺
4 、 同 时MODE〕菜单键 进入调整模式。
5、进入调整模式后，即使 关闭电源也不能退出该模 式，须连续进行下述操作。 在 该 模 式 下 ， 可 用 〔 MAGAZINE JOG CW 〕 / 〔MAGAZINE JOG CCW〕 菜单键或刀库操作盘上的 〔前进〕/〔后退〕按钮缓 慢调整刀库位置。
8、保持上述菜单状态，进 入视窗开始菜单→程式集→ MR-J2-CT-M6 Setup S_W→ MR-J2-CT-M6 Setup S_W， 点击使其启动
9 、 打 开 SetUp-Axis → Axis Select(C)→MAGAZINE(3)
第 3 页，共 5 页
卧式加工中心MAZATECH PFH-5800 刀库原点建立手顺
6 、 用 〔 MAGAZINE JOG CW 〕 / 〔 MAGAZINE JOG CCW〕菜单键缓慢转动刀 库，确保PK.0与SHIFTER的 位置一致。
第 2 页，共 5 页
卧式加工中心MAZATECH PFH-5800 刀库原点建立手顺
7、 有的机床同时按〔MF1 〕 键 及 〔ORIGIN SET〕 菜单键，〔ORIGIN SET〕 菜单键开始开始闪烁； ★由于〔ORIGIN SET〕菜 单键不闪烁，故按以下步骤 进入MR-J2里设定
10 、 选 择 Test-opration ， 出 现右图，点击“确定”
11 、 在 Absolute position inicial set(A) 前 的 方 框 处 点 一下，再点击Origin-Set(S)
12 、 点 击 Normal Rot.(G) ， 刀库会有微动
第 4 页，共 5 页
