锻造公司工艺流程图
铸造流程图及特殊过程参数
铸造流程图及特殊过程参数
附录2
生产流程图 ?为特殊过程
工艺流程图
制铝模制木模外购废钢
割泡沫
刷涂料
冶炼
造型
烘烤
化验
装箱
浇铸
切割
清砂
热处理
车床加工
打磨
精加工
入库
关键过程:配料特殊过程:冶炼、热处理(有耐压、耐热等强度和硬度要求)
一般包括下料配比、熔炼温度、成分化验等内容。
其中，下料配比直接影响产品的机械性能和化学成分，如果后续反馈达不到要求，必须根据记录修改配比;熔炼温度直接影响金相结构和流动性，是产生气孔、缩松和偏析的相关因素;成分化验是溶液出炉前的关键过程参数，它提供调整和最终保证质量的机会热处理，包括回火、退火、除应力、淬火、调质和渗碳、氮化等表面处理。
进行热处理的零部件，通常都有强度、硬度、抗疲劳、耐磨损等要求，可以通过控制质变处理的过程参数达到。
热处理的过程参数比较规范，如加热温度，升温梯度、保温时间、降温覆盖梯度、出炉温度、淬火温度、回火温度、渗碳时间、氮化时间等。
这些参数多采用自动记录仪进行记录，可追溯性较好。
铸造流程图及特殊过程参数
附录2
生产流程图
■为特殊过程
工艺流程图
关键过程：配料 特殊过程：冶炼、热处理（有耐压、耐热等强度和
硬度要求）
一般包括下料配比、熔炼温度、成分化验等内容。
其中，下料配比直接影响产品的机械性能和化学成分，如果后续反馈达不到要求，必须根据记录修改配比；熔炼温度直接影响金相结构和流动性，是产生气孔、缩松和偏析的相关因素；成分化验是溶液出炉前的关键过程参数，它提供调整和最终保证质量的机会
热处理，包括回火、退火、除应力、淬火、调质和渗碳、氮化等表面处理。
进行热处理的零部件，通常都有强度、硬度、抗疲劳、耐磨损等要求，可以通过控制质变处理的过程参数达到。
热处理的过程参数比较规范，如加热温度，升温梯度、保温时间、降温覆盖梯度、出炉温度、淬火温度、回火温度、渗碳时间、氮化时间等。
这些参数多采用自动记录仪进行记录，可追溯性较好。
生产工艺流程图和铸造工艺流程
生产工艺流程图铸造生产的工艺流程铸造生产是一个复杂的多工序组合的工艺过程,它包括以下主要工序：1〕生产工艺准备,根据要生产的零件图、生产批量和交货期限,制定生产工艺方案和工艺文件,绘制铸造工艺图；2〕生产准备,包括准备熔化用材料、造型制芯用材料和模样、芯盒、砂箱等工艺装备；3〕造型与制芯；4〕熔化与浇注；成形原理铸造生产是将金属加热熔化,使其具有流动性,然后浇入到具有一定形状的铸型型腔中,在重力或外力〔压力、离心力、电磁力等〕的作用下充满型腔,冷却并凝固成铸件〔或零件〕的一种金属成形方法.图1 铸造成形过程铸件一般作为毛坯经切削加工成为零件.但也有许多铸件无需切削加工就能满足零件的设计精度和表面粗糙度要求,直接作为零件使用.型砂的性能与组成1、型砂的性能型砂〔含芯砂〕的主要性能要求有强度、透气性、耐火度、退让性、流动性、紧实率和溃散性等.2、型砂的组成型砂由原砂、粘接剂和附加物组成.铸造用原砂要求含泥量少、颗粒均匀、形状为圆形和多角形的海砂、河砂或山砂等.铸造用粘接剂有粘土〔普通粘土和膨润土〕、水玻璃砂、树脂、合脂油和植物油等,分别称为粘土砂,水玻璃砂、树脂砂、合脂油砂和植物油砂等.为了进一步提高型〔芯〕砂的某些性能,往往要在型〔芯〕砂中加入一些附加物,如煤份、锯末、纸浆等.型砂结构,如图2所示.图2 型砂结构示意图工艺特点铸造是生产零件毛坯的主要方法之一,尤其对于有些脆性金属或合金材料〔如各种铸铁件、有色合金铸件等〕的零件毛坯,铸造几乎是唯一的加工方法.与其它加工方法相比,铸造工艺具有以下特点：1〕铸件可以不受金属材料、尺寸大小和重量的限制.铸件材料可以是各种铸铁、铸钢、铝合金、铜合金、镁合金、钛合金、锌合金和各种特殊合金材料；铸件可以小至几克,大到数百吨；铸件壁厚可以从0．5毫米到1米左右；铸件长度可以从几毫米到十几米.2〕铸造可以生产各种形状复杂的毛坯,特别适用于生产具有复杂内腔的零件毛坯,如各种箱体、缸体、叶片、叶轮等.3〕铸件的形状和大小可以与零件很接近,既节约金属材料,又省切削加工工时.4〕铸件一般使用的原材料来源广、铸件成本低.5〕铸造工艺灵活,生产率高,既可以手工生产,也可以机械化生产.铸件的手工造型手工造型的主要方法砂型铸造分为手工造型〔制芯〕和机器造型〔制芯〕.手工造型是指造型和制芯的主要工作均由手工完成；机器造型是指主要的造型工作,包括填砂、紧实、起模、合箱等由造型机完成.泊头铸造工量具友介绍手工造型的主要方法：手工造型因其操作灵活、适应性强,工艺装备简单,无需造型设备等特点,被广泛应用于单件小批量生产.但手工造型生产率低,劳动强度较大.手工造型的方法很多,常用的有以下几种：1．整模造型对于形状简单,端部为平面且又是最大截面的铸件应采用整模造型.整模造型操作简便,造型时整个模样全部置于一个砂箱内,不会出现错箱缺陷.整模造型适用于形状简单、最大截面在端部的铸件,如齿轮坯、轴承座、罩、壳等〔图2〕.图整模造型2．分模造型当铸件的最大截面不在铸件的端部时,为了便于造型和起模,模样要分成两半或几部分,这种造型称为分模造型.当铸件的最大截面在铸件的中间时,应采用两箱分模造型〔图3〕,模样从最大截面处分为两半部分〔用销钉定位〕.造型时模样分别置于上、下砂箱中,分模面〔模样与模样间的接合面〕与分型面〔砂型与砂型间的接合面〕位置相重合.两箱分模造型广泛用于形状比较复杂的铸件生产,如水管、轴套、阀体等有孔铸件.图3 套管的分模两箱造型过程铸件形状为两端截面大、中间截面小,如带轮、槽轮、车床四方刀架等,为保证顺利起模,应采用三箱分模造型〔图4〕.此时分模面应选在模样的最小截面处,而分型面仍选在铸件两端的最大截面处,由于三箱造型有两个分型面,降低了铸件高度方向的尺寸精度,增加了分型面处飞边毛刺的清整工作量,操作较复杂,生产率较低,不适用于机器造型,因此,三箱造型仅用于形状复杂、不能用两箱造型的铸件生产.图4 三箱分模造型举例3．活块模造型铸件上妨碍起模的部分〔如凸台、筋条等〕做成活块,用销子或燕尾结构使活块与模样主体形成可拆连接.起模时先取出模样主体,活块模仍留在铸型中,起模后再从侧面取出活块的造型方法称为活块模造型〔图5〕.活块模造型主要用于带有突出部分而妨碍起模的铸件、单件小批量、手工造型的场合.如果这类铸件批量大,需要机器造型时,可以用砂芯形成妨碍起模的那部分轮廓.图5 角铁的活块模造型工艺过程4．挖砂造型当铸件的外部轮廓为曲面〔如手轮等〕其最大截面不在端部,且模样又不宜分成两半时,应将模样做成整体,造型时挖掉妨碍取出模样的那部分型砂,这种造型方法称为挖砂造型.挖砂造型的分型面为曲面,造型时为了保证顺利起模,必须把砂挖到模样最大截面处〔图6〕.由于是手工挖砂,操作技术要求高,生产效率低,只适用于单件、小批量生产.图6 手轮的挖砂造型的工艺过程手工制芯型芯用来形成铸件内部空腔或局部外形.由于型芯的表面被高温金属液包围,长时间受到浮力作用和高温金属液的烘烤作用；铸件冷却凝固时,砂芯往往会阻碍铸件自由收缩；砂芯清理也比较困难.因此造芯用的芯砂要比型砂具有更高的强度、透气性、耐高温性、退让性和溃散性.手工制芯由于无需制芯设备,工艺装备简单,应用得很普遍.根据砂芯的大小和复杂程度,手工制芯用芯盒有整体式芯盒、对开式芯盒和可拆式芯盒,如图7所示.图7 芯盒制芯示意图零件、模样、芯盒与铸件的关系模样用来形成铸件的外部轮廓,芯盒用来制作砂芯,形成铸件的内部轮廓.造型时分别用模样和芯盒制作铸型和型芯.图1 分别表示零件、模样、芯盒和铸件的关系.制造模样和芯盒所选用的材料,与铸件大小、生产规模和造型方法有关.单件小批量生产、手工造型时常用木材制作模样和芯盒,大批量生产、机器造型时常用金属材料〔如铝合金、铸铁等〕或硬塑料制作模样和芯盒.图零件、模样、芯盒与铸件的关系铸造铸件常见缺陷分析铸造工艺过程复杂,影响铸件质量的因素很多,往往由于原材料控制不严,工艺方案不合理,生产操作不当,管理制度不完善等原因,会使铸件产生各种铸造缺陷.常见的铸件缺陷名称、特征和产生的原因,见表.常见铸件缺陷与产生原因缺陷名称特征产生的主要原因气孔在铸件内部或表面有大小不等的光滑孔洞①炉料不干或含氧化物、杂质多；②浇注工具或炉前添加剂未烘干；③型砂含水过多或起模和修型时刷水过多；④型芯烘干不充分或型芯通气孔被堵塞；⑤春砂过紧,型砂透气性差；⑥浇注温度过低或浇注速度太快等缩孔与缩松缩孔多分布在铸件厚断面处,形状不规则,孔内粗糙①铸件结构设计不合理,如壁厚相差过大,厚壁处未放冒口或冷铁；②浇注系统和冒口的位置不对；③浇注温度太高；④合金化学成分不合格,收缩率过大,冒口太小或太少砂眼在铸件内部或表面有型砂充塞的孔眼①型砂强度太低或砂型和型芯的紧实度不够,故型砂被金属液冲入型腔；②合箱时砂型局部损坏；③浇注系统不合理,内浇口方向不对,金属液冲坏了砂型；④合箱时型腔或浇口内散砂未清理干净粘砂铸件表面粗糙,粘有一层砂粒①原砂耐火度低或颗粒度太大；②型砂含泥量过高,耐火度下降；③浇注温度太高；④湿型铸造时型砂中煤粉含量太少；⑤干型铸造时铸型未刷涂斜或涂料太薄夹砂铸件表面产生的金属片状突起物,在金属片状突起物与铸件之间夹有一层型砂①型砂热湿拉强度低,型腔表面受热烘烤而膨胀开裂；②砂型局部紧实度过高,水分过多,水分烘干后型腔表面开裂；③浇注位置选择不当,型腔表面长时间受高温铁水烘烤而膨胀开裂；④浇注温度过高,浇注速度太慢错型铸件沿分型面有相对位置错移①模样的上半模和下半模未对准；②合箱时,上下砂箱错位；③上下砂箱未夹紧或上箱未加足够压铁,浇注时产生错箱冷隔铸件上有未完全融合的缝隙或洼坑,其交接处是圆滑的①浇注温度太低,合金流动性差；②浇注速度太慢或浇注中有断流；③浇注系统位置开设不当或内浇道横截面积太小；④铸件壁太薄；⑤直浇道〔含浇口杯〕高度不够；⑥浇注时金属量不够,型腔未充满浇不足铸件未被浇满裂纹铸件开裂,开裂处金属表面有氧化膜①铸件结构设计不合理,壁厚相差太大,冷却不均匀；②砂型和型芯的退让性差,或春砂过紧；③落砂过早；④浇口位置不当,致使铸件各部分收缩不均匀常见铸件缺陷与其预防措施序缺陷名称缺陷特征预防措施1气孔在铸件内部、表面或近于表面处,有大小不等的光滑孔眼,形状有圆的、长的与不规则的,有单个的,也有聚集成片的.颜色有白色的或带一层暗色,有时覆有一层氧化皮.降低熔炼时流言蜚语金属的吸气量.减少砂型在浇注过程中的发气量,改进铸件结构,提高砂型和型芯的透气性,使型内气体能顺利排出.2缩孔在铸件厚断面内部、两交界面的内部与厚断面和薄断面交接处的内部或表面,形状不规则,孔内粗糙不平,晶粒粗大.壁厚小且均匀的铸件要采用同时凝固,壁厚大且不均匀的铸件采用由薄向厚的顺序凝固,合理放置冒口的冷铁.3缩松在铸件内部微小而不连贯的缩孔,聚集在一处或多处,晶粒粗大,各晶粒间存在很小的孔眼,水压试验时渗水.壁间连接处尽量减小热节,尽量降低浇注温度和浇注速度.4渣气孔在铸件内部或表面形状不规则的孔眼.孔眼不光滑,里面全部或部分充塞着熔渣.提高铁液温度.降低熔渣粘性.提高浇注系统的挡渣能力.增大铸件内圆角.5砂眼在铸件内部或表面有充塞着型砂的孔眼.严格控制型砂性能和造型操作,合型前注意打扫型腔.6热裂在铸件上有穿透或不穿透的裂纹〔注要是弯曲形的〕,开裂处金属表皮氧化.严格控制铁液中的S、P含量.铸件壁厚尽量均匀.提高型砂和型芯的退让性.浇冒口不应阻碍铸件收缩.避免壁厚的突然改变.开型不能过早.不能激冷铸件.7冷裂在铸件上有穿透或不穿透的裂纹〔主要是直的〕,开裂处金属表皮氧化.8粘砂在铸件表面上,全部或部分覆盖着一层金属〔或金属氧化物〕与砂〔或涂料〕的混〔化〕合物或一层烧结构的型砂,致使铸件表面粗糙.减少砂粒间隙.适当降低金属的浇注温度.提高型砂、芯砂的耐火度.9夹砂在铸件表面上,有一层金属瘤状物或片状物,在金属瘤片和铸件之间夹有一层型砂.严格控制型砂、芯砂性能.改善浇注系统,使金属液流动平稳.大平面铸件要倾斜浇注.10冷隔在铸件上有一种未完全融合的缝隙或洼坑,其交界边缘是圆滑的.提高浇注温度和浇注速度.改善浇注系统.浇注时不断流.11浇不到由于金属液未完全充满型腔而产生的铸件缺肉.提高浇注温度和浇注速度.不要断流和防止跑火.铸造铸件金属液的浇注生产中,浇注时应遵循高温出炉,低温浇注的原则.因为提高金属液的出炉温度有利于夹杂物的彻底熔化、熔渣上浮,便于清渣和除气,减少铸件的夹渣和气孔缺陷；采用较低的浇注温度,则有利于降低金属液中的气体溶解度、液态收缩量和高温金属液对型腔表面的烘烤,避免产生气孔、粘砂和缩孔等缺陷.因此,在保证充满铸型型腔的前提下,尽量采用较低的浇注温度. 把金属液从浇包注入铸型的操作过程称为浇注.浇注操作不当会引起浇不足、冷隔、气孔、缩孔和夹渣等铸造缺陷,和造成人身伤害.为确保铸件质量、提高生产率以与做到安全生产,浇注时应严格遵守下列操作要领：〔1〕浇包、浇注工具、炉前处理用的孕育剂、球化剂等使用前必须充分烘干,烘干后才能使用.〔2〕浇注人员必须按要求穿好工作服,并配戴防护眼镜,工作场地应通畅无阻.浇包内的金属液不宜过满,以免在输送和浇注时溢出伤人.〔3〕正确选择浇注速度,即开始时应缓慢浇注,便于对准浇口,减少熔融金属对砂型的冲击和利于气体排出；随后快速浇注,以防止冷隔；快要浇满前又应缓慢浇注,即遵循慢、快、慢的原则.〔4〕对于液态收缩和凝固收缩比较大的铸件,如中、大型铸钢件,浇注后要与时从浇口或冒口补浇.〔5〕浇注时应与时将铸型中冒出的气体点燃顺气,以免由于铸型憋气而产生气孔,以与由于气体的不完全燃烧而损害人体健康和污染空气.铸造的坩埚炉熔化常用的铸造有色金属有铸造铝合金、铸造铜合金、铸造镁合金和铸造锌合金等.有色金属的熔点低,其常用的熔化用炉有坩埚炉和反射炉两类,用电、油、煤气或焦碳等作为燃料.中、小工厂普遍采用坩埚炉熔化,如电阻坩埚炉、焦碳坩埚炉等,生产大型铸件时一般使用反射炉熔化,如重油反射炉、煤气反射炉等.如图是坩埚炉的示意图.图坩埚炉的示意图熔模铸造熔模铸造又称失蜡铸造或精密铸造.它是用易熔材料〔如蜡料〕制成模样并组装成蜡模组,然后在模样表面上反复涂覆多层耐火涂料制成模壳,待模壳硬化和干燥后将蜡模熔去,模壳再经高温焙烧后浇注获得铸件的一种铸造方法.熔模铸造工艺过程.可用熔模铸造法生产的合金种类有碳素钢、合金钢、耐热合金、不锈钢、精密合金、永磁合金、轴承合金、铜合金、铝合金、钛合金和球墨铸铁等.熔模铸件的形状一般都比较复杂,铸件上可铸出孔的最小直径可达0.5mm,铸件的最小壁厚为0.3mm.在生产中可将一些原来由几个零件组合而成的部件,通过改变零件的结构,设计成为整体零件而直接由熔模铸造铸出,以节省加工工时和金属材料的消耗,使零件结构更为合理.熔模铸件的重量大多为零点几十牛〔即几十克到几公斤〕,太重的铸件用熔模铸造法生产较为麻烦,但目前生产大的熔模铸件的重量已达800牛左右.熔模铸造工艺过程较复杂,且不易控制,使用和消耗的材料较贵,故它适用于生产形状复杂、精度要求高、或很难进行其它加工的小型零件,如涡轮发动机的叶片等.金属型铸造,硬模铸造将液态金属浇入用金属材料制成的铸型而获得铸件的方法,称为金属型铸造.金属铸型可反复使用,又称为永久型铸造或硬模铸造.金属型一般用耐热铸铁或耐热钢做成.金属型铸造又称硬模铸造,它是将液体金属浇入金属铸型,以获得铸件的一种铸造方法.铸型是用金属制成,可以反复使用多次〔几百次到几千次〕.金属到铸造与砂型铸造比较：在技术上与经济上有许多优点.〔1〕金属型生产的铸件,其机械性能比砂型铸件高.同样合金,其抗拉强度平均可提高约25％,屈服强度平均提高约20％,其抗蚀性能和硬度亦显著提高；〔2〕铸件的精度和表面光洁度比砂型铸件高,而且质量和尺寸稳定;〔3〕铸件的工艺收得率高,液体金属耗量减少,一般可节约15～30％；〔4〕不用砂或者少用砂,一般可节约造型材料80～100％；此外,金属型铸造的生产效率高；使铸件产生缺陷的原因减少；工序简单,易实现机械化和自动化.金属型铸造虽有很多优点,但也有不足之处.如：<1> 金属型制造成本高；<2> 金属型不透气,而且无退让性,易造成铸件洗不足、开裂或铸铁件白日等缺陷;<3> 金属型铸造时,铸型的工作温度、合金的浇注温度和浇注速度,铸件在铸型中停留的时间,以与所用的涂料等,对铸件的质量的影响甚为敏感,需要严格控制.金属型铸造目前所能生产的铸件,在重量和形状方面还有一定的限制,如对黑色金属只能是形状简单的铸件；铸件的重量不可太大；壁厚也有限制,较小的铸件壁厚无法铸出.因此,在决定采用金属型铸造时,必须综合考虑下列各因素：铸件形状和重量大小必须合适；要有足够的批量；完成生产任务的期限许可.金属型铸件形成过程的特点金属型和砂型,在性能上有显著的区别,如砂型有透气性,而金属型则没有；砂型的导热性差,金属型的导热性很好,砂型有退让性,而金属型没有等.金属型的这些特点决定了它在铸件形成过程中有自己的规律.型腔内气体状态变化对铸件成型的影响：金属在充填时,型腔内的气体必须迅速排出,但金属又无透气性,只要对工艺稍加疏忽,就会给铸件的质量带来不良影响.铸件凝固过程中热交换的特点：金属液一旦进入型腔,就把热量传给金属型壁.液体金属通过型壁散失热量,进行凝固并产生收缩,而型壁在获得热量,升高温度的同时产生膨胀,结果在铸件与型壁之间形成了"间隙〞.在"铸件一间隙一金属型〞系统未到达同一温度之前,可以把铸件视为在"间隙〞中冷却,而金属型壁则通过"间隙〞被加热.金属型阻碍收缩对铸件的影响：金属型或金属型芯,在铸件凝固过磋甲无退让性,阻碍铸件收缩,这是它的又一特点.金属型铸造工艺1金属到的预热未预热的金属型不能进行浇注.这是因为金属型导热性好／液体金属冷却决,流动性剧烈降低,容易使铸件出现冷隔、浇不足夹杂、气孔等缺陷.未预热的金属型在浇注时,铸型,将受到强烈的热击,应力倍增,使其极易破坏.因此,金属型在开始工作前,应该先预热,适宜的预热温度〔即工作温度〕,随合金的种类、铸件结构和大小而定,一般通过试验确定.一般情况下,金属型的预热温度不低于1500C.金属型的预热方法有：〔1〕用喷灯或煤气火焰预热；〔2〕采用电阻加热器；〔3〕采用烘箱加热,其优点是温度均匀,但只适用于小件的金属型；〔4〕先将金属型放在炉上烘烤,然后浇注液体金属将金属型烫热.这种方法,只适用于小型铸型,因它要浪费一些金属液,也会降低铸型寿命.2金属型的浇注金属型的浇注温度,一般比砂型铸造时高.可根据合金种类、如化学成分、铸件大小和壁厚,通过试验确定.下表中数据可供参考.各种合金的浇注温度合金种类浇注温度℃合金种类浇注温度℃铝锡合金350～450 黄铜900～950锌合金450～480 锡青铜1100～1150铝合金680～740 铝青铜1150～1300镁合金715～740 铸铁1300～1370由于金属型的激冷和不透气,浇注速度应做到先慢,后快,再慢.在浇注过程中应尽量保证液流平稳.3铸件的出型和抽芯时间如果金属型芯在铸件中停留的时间愈长,由于铸件收缩产生的抱紧型芯的力就愈大,因此需要的抽芯力也愈大.金属型芯在镜件中最适宜的停留时间,是当铸件冷却到塑性变形温度X 围,并有足够的强度时,这时是抽芯最好的时机.铸件在金属型中停留的时间过长,型壁温度升高,需要更多的冷却时间,也会降低金属型的生产率.最合适的拔芯与铸件出型时间,一般用试验方法确定.4金属型工作温度的调节要保证金属型铸件的质量稳定,生产正常,首先要使金属型在生产过程中温度变化恒定.所以每浇一次,就需要将金属型打开,停放一段时间,待冷至规定温度时再浇.如靠自然冷却,需要时间较长,会降低生产率,因此常用强制冷却的方法.冷却的方式一般有以下几种：〔1〕风冷：即在金属型外围吹风冷却,强化对流散热.风冷方式的金属型,虽然结构简单,容易制造,成本低,但冷却效果不十分理想.〔2〕间接水冷：在金属型背面或某一局部,镶铸水套,其冷却效果比风冷好,适于浇注铜件或可锻铸铁件.但对浇注薄壁灰铁铸件或球铁铸件,激烈冷却,会增加铸件的缺陷.熔模铸造铸件的特点熔模铸造方法的另一优点是,它可以铸造各种合金的复杂的铸件,特别可以铸造高温合金铸件.如喷气式发动机的叶片,其流线型外廓与冷却用内腔,用机械加工工艺几乎无法形成.用熔模铸造工艺生产不仅可以做到批量生产,保证了铸件的一致性,而且避免了机械加工后残留刀纹的应力集中.熔模铸件尺寸精度较高,一般可达CT4-6〔砂型铸造为CT10~13,压铸为CT5~7〕,当然由于熔模铸造的工艺过程复杂,影响铸件尺寸精度的因素较多,例如模料的收缩、熔模的变形、型壳在加热和冷却过程中的线量变化、合金的收缩率以与在凝固过程中铸件的变形等,所以普通熔模铸件的尺寸精度虽然较高,但其一致性仍需提高〔采用中、高温蜡料的铸件尺寸一致性要提高很多〕.压制熔模时,采用型腔表面光洁度高的压型,因此,熔模的表面光洁度也比较高.此外,型壳由耐高温的特殊粘结剂和耐火材料配制成的耐火涂料涂挂在熔模上而制成,与熔融金属直接接触的型腔内表面光洁度高.所以,熔模铸件的表面光洁度比一般铸造件的高,一般可达Ra.1.6~3.2μm.熔模铸造最大的优点就是由于熔模铸件有着很高的尺寸精度和表面光洁度,所以可减少机械加工工作,只是在零件上要求较高的部位留少许加工余量即可,甚至某些铸件只留打磨、抛光余量,不必机械加工即可使用.由此可见,采用熔模铸造方法可大量节省机床设备和加工工时,大幅度节约金属原材料消耗.铸造生产的工艺流程铸造生产是一个复杂的多工序组合的工艺过程,它包括以下主要工序：1〕生产工艺准备,根据要生产的零件图、生产批量和交货期限,制定生产工艺方案和工艺文件,绘制铸造工艺图；2〕生产准备,包括准备熔化用材料、造型制芯用材料和模样、芯盒、砂箱等工艺装备；3〕造型与制芯；4〕熔化与浇注；成形原理铸造生产是将金属加热熔化,使其具有流动性,然后浇入到具有一定形状的铸型型腔中,在重力或外力〔压力、离心力、电磁力等〕的作用下充满型腔,冷却并凝固成铸件〔或零件〕的一种金属成形方法.图1 铸造成形过程铸件一般作为毛坯经切削加工成为零件.但也有许多铸件无需切削加工就能满足零件的设计精度和表面粗糙度要求,直接作为零件使用.型砂的性能与组成1、型砂的性能型砂〔含芯砂〕的主要性能要求有强度、透气性、耐火度、退让性、流动性、紧实率和溃散性等.2、型砂的组成型砂由原砂、粘接剂和附加物组成.铸造用原砂要求含泥量少、颗粒均匀、形状为圆形和多角形的海砂、河砂或山砂等.铸造用粘接剂有粘土〔普通粘土和膨润土〕、水玻璃砂、树脂、合脂油和植物油等,分别称为粘土砂,水玻璃砂、树脂砂、合脂油砂和植物油砂等.为了进一步提高型〔芯〕砂的某些性能,往往要在型〔芯〕砂中加入一些附加物,如煤份、锯末、纸浆等.。
铸造工艺流程图

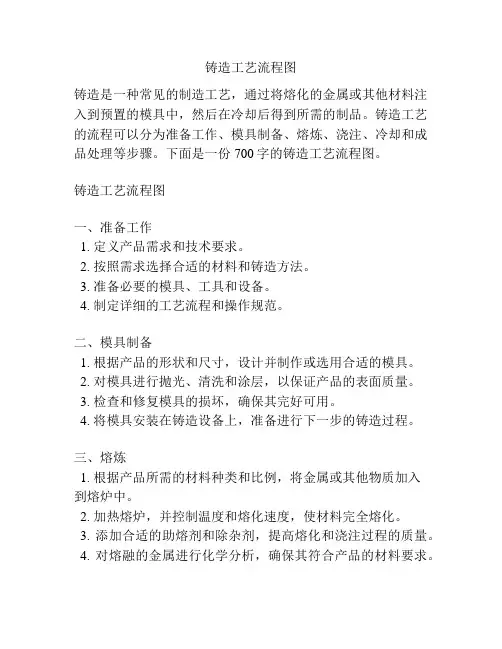

铸造工艺流程图铸造是一种常见的制造工艺，通过将熔化的金属或其他材料注入到预置的模具中，然后在冷却后得到所需的制品。
铸造工艺的流程可以分为准备工作、模具制备、熔炼、浇注、冷却和成品处理等步骤。
下面是一份700字的铸造工艺流程图。
铸造工艺流程图一、准备工作1. 定义产品需求和技术要求。
2. 按照需求选择合适的材料和铸造方法。
3. 准备必要的模具、工具和设备。
4. 制定详细的工艺流程和操作规范。
二、模具制备1. 根据产品的形状和尺寸，设计并制作或选用合适的模具。
2. 对模具进行抛光、清洗和涂层，以保证产品的表面质量。
3. 检查和修复模具的损坏，确保其完好可用。
4. 将模具安装在铸造设备上，准备进行下一步的铸造过程。
三、熔炼1. 根据产品所需的材料种类和比例，将金属或其他物质加入到熔炉中。
2. 加热熔炉，并控制温度和熔化速度，使材料完全熔化。
3. 添加合适的助熔剂和除杂剂，提高熔化和浇注过程的质量。
4. 对熔融的金属进行化学分析，确保其符合产品的材料要求。
四、浇注1. 检查模具的温度和准备状态，确保模具能够承受浇注过程带来的高温和压力。
2. 将熔融金属通过铸造设备的喷嘴注入到模具的腔室中。
3. 控制浇注的速度和流量，使金属在模具中均匀分布，避免产生缺陷。
4. 确保金属填充完全，并保持足够的压力和温度，以确保产品的完整性和质量。
五、冷却1. 模具中的金属开始冷却，温度逐渐降低。
2. 控制冷却速度，以避免产生应力和缺陷。
3. 根据不同的产品要求，冷却时间可以从几分钟到几小时不等。
4. 在冷却过程中，可以进行相关检测和测量，以确保产品的尺寸和质量。
六、成品处理1. 将冷却后的产品从模具中取出，并进行去毛刺和修整等表面处理。
2. 进行必要的热处理，以改善产品的力学性能和结构。
3. 进行质量检查和测试，确保产品符合相关标准和要求。
4. 将成品优化、包装和储存，准备进行后续的销售和使用。
铸造工艺流程图的每一步都非常重要，不同的材料和产品都需要不同的处理方式和参数控制。
铸造工艺流程1PPT课件
常州精棱铸锻有限公司 . 人力资源部
整理版课件
1
铸造产品样本
• 左：日本牧野床身
右：美国MAG床身
整理版课件 2
铸造产品样本
左：美国GE压缩机缸体
右：风力发电机轮毂
整理版课件 3
铸造产品样本
整理版课件
• •
下上 ：： 瓦大 钖型 兰船 扫用 气柴 室油
机 机 架
4
铸造产品样本
8
铸造概述
2.铸造的特点 铸造的特点是金属在液态下成形，即熔
化的液态金属在一定的压力作用下充满铸 型而获得铸件。
整理版课件
9
铸造概述
3.铸造的方法 铸造的方法主要分砂型铸造和特种铸造
两大类。本公司采用砂型铸造。
整理版课件
10
铸造概述
• 本公司砂型铸造生产过程： • 制模配砂－混砂 ―造型制芯―上涂料―配
* 炉前检测
三角试样 化学成分取样 Y型试块
*化学分析
附体试样 金相组织标准 力学性能
16
5.球铁生产工艺过程
砂处理 造型制芯
合箱
**
配料 熔炼 球化处理 孕育处理
热处理
*
浇注 落砂清理
检验
机加工
成品
* 炉前检测
三角试样 化学成分取样 Y型试块
*化学分析
附体试样 金相组织标准 力学性能
17
•铸造混砂
流程可以有很多种变化，但一般主要由旧砂回收、旧砂破碎再生、旧 砂风选、调温、砂输送及混砂等组成。
整理版课件 25
整理版课件 26
1、旧砂回收
• 旧砂、散落砂通过落 砂机落砂后，由输送 设备（振动输送、皮 带输送、斗式提升机 等）输送到砂块料斗 储存，其间通过磁选 设备去除砂中的金属 余料。
铸造工艺流程
消失模铸造工艺流程一、工艺流程示意图二、工艺流程模样生产工艺流程图（一）预发泡:预发泡目的：为了获得低密度、表面光洁、质量优良的泡沫模样。
流程: 预热→ 加料、搅拌→ 抽真空→ 喷水雾→ 停止抽真空→ 出料→ 干燥→ 料仓、熟化EPS预发温度100～105℃；STMMA预发温度105~115℃；EPMMA预发温度120~130℃.进入预发机的加热蒸汽压力在0.15～0.20MPa范围调节。
说明：①间歇式蒸汽预发泡机必须满足加热均匀(蒸汽与珠粒接触）筒体内温度在90～130℃范围容易调节和控制。
搅拌要充分、均匀，筒体底部和侧壁要有刮板，防止珠粒因过热而粘壁，搅拌速度可调.筒体底部冷凝水的排除要畅通,否则影响预发泡效果。
②加热蒸汽压力可调并稳定，且蒸汽中不能夹带水分.③出料要干净，每批发泡后，筒体内残留的料要吹扫干净。
熟化:把预发泡珠放置几小时以上,让空气进入珠粒内，使珠粒变得干燥有弹性，变形后又能复原的过程。
熟化时间一般为10～24h,熟化时间不能太长否则发泡剂损失太多影响发泡成型质量。
（二）成形发泡的工艺过程为：闭模→ 预热模具→ 加料→ 合模→ 发泡成型→ 冷却→ 脱模→ 模样熟化要点：珠粒均匀填满模具，模具必须预热到100℃,水蒸气温度一般在120℃左右，压力为0。
15MPa.模样熟化:将模样置入50～70℃的烘干室强制干燥5~6h，可达到在室温下自然熟化2天的效果。
（三）模样的粘合对复杂的模样往往不能整体发泡成形,而分块制造,最后需要将各块粘合成整体。
另外，模样与浇冒口系统组成模样组，也需要粘合工序。
粘合工序一般是采用粘结剂来完成的。
目前国内使用的消失模铸造用的粘结剂可分为热熔胶型、水溶型和有机溶剂型粘胶。
粘接剂要求：①足够的粘接强度，大于100MPa。
②快干性好,最好能在1h内干燥，并具有一定的粘接强度，不致在加工或搬运过程中损坏模样。
③软化和气化点低：气化完全，残留物少.④干燥后应呈柔软的，而不是脆硬性的薄层，以免在加工时损伤刀刃。
精密铸造过程工艺流程图
精密铸造过程工艺流程图本文由灵寿县洞里矿产加工厂整理制作，转载请注明出处，公司网址 公司专业生产铸造用石英砂、石英粉、铝矾土，质优价廉，真诚期待与您的合作具设计-----磨具制造----压蜡-----修蜡-----组树-------制壳（沾浆）-----脱蜡----型壳焙烧------化性分析---浇注----清理-----热处理-------机加工-----成品入库。
如过在详细点就是：压蜡（射蜡制蜡模）---修蜡----蜡检----组树（腊模组树）---制壳（先沾浆、淋沙、再沾浆、最后模壳风干）---脱蜡（蒸汽脱蜡）-------模壳焙烧--化性分析--浇注（在模壳内浇注钢水）----震动脱壳---铸件与浇棒切割分离----磨浇口---初检（毛胚检）---抛丸清理-----机加工-----抛光---成品检---入库铸造生产流程大体就是这样总的来说可以分为压蜡、制壳、浇注、后处理、检验压蜡包括（压蜡、修蜡、组树）压蜡---利用压蜡机进行制作腊模修蜡---对腊模进行修正组树---将腊模进行组树制壳包括（挂沙、挂浆、风干)后处理包括（修正、抛丸、喷砂、酸洗、）浇注包括（焙烧、化性分析也叫打光谱、浇注、震壳、切浇口、磨浇口）后处理包括（喷砂、抛丸、修正、酸洗）检验包括（蜡检、初检、中检、成品检）现代熔模精密铸造方法在工业生产中得到实际应用是在二十世纪四十年代。
当时航空喷气发动机的发展，要求制造象叶片、叶轮、喷嘴等形状复杂，尺寸精确以及表面光洁的耐热合金零件。
由于耐热合金材料难于机械加工，零件形状复杂，以致不能或难于用其它方法制造，因此，需要寻找一种新的精密的成型工艺，于是借鉴古代流传下来的失蜡精密铸造，经过对材料和工艺的改进，现代精密铸造方法在古代工艺的基础上获得重要的发展。
所以，航空工业的发展推动了精密铸造的应用，而精密铸造的不断改进和完善，也为航空工业进一步提高性能创造了有利的条件。
我国是于上世纪五、六十年代开始将精密铸造应用于工业生产。
锻造工艺过程 PPT
(2) 终锻温度的确定。 终锻温度过高，停止锻造后金 属的晶粒还会继续长大，锻件的力学性能也随之下降；终 锻温度过低，金属再结晶进行得不充分，加工硬化现象严 重，内应力增大，甚至导致锻件产生裂纹。
(二)金属在加热时易产生的缺陷
1．氧化、脱碳 钢加热到一定温度后，表层的铁和炉气中的氧化性
脱碳的钢，使工件表面变软，强度和耐磨性降低 。钢中碳的质量分数越高，加热时越易脱碳。
减少脱碳的方法是：
➢（1）采取快速加热； ➢（2）缩短高温阶段的加热时间，对加热好的坯料尽快 出炉锻造；
➢（3）加热前在坯料表面涂上保护涂层。
2．过热、过烧
过热是指金属加热温度过高，加热时间过 长而引起晶粒粗大的现象。过热使钢坯的可锻 性和力学性能下降，必须通过退火处理来细化 晶粒以消除过热组织，不能进行退火处理的钢 坯可通过反复锻打来改善晶粒度。
气体(02、C02、H20、SO2、)发生化学反应，使钢料表层 形成氧化皮(铁的氧化物FeO、Fe304、Fe203)，这种现象 称为氧化。大锻件表层脱落下来的氧化铁皮厚度可达7～ 8mm，钢在加热过程中因生成氧化皮而造成的损失，称 为烧损。
钢加热到高温时，表层中的碳被炉气中的O2、C02 等氧化或与氢产生化学作用，生成CO或甲烷而被 烧掉。这种因钢在加热时表层碳量降低的现象称 为脱碳。
(2) 成本低，经济性合理。锻压设备、工具通用性好， 生产准备周期短，便于更换产品。
(3) 工艺灵活，适用性强。锻件质量可以从1kg～300t， 是锻造大型锻件的唯一方法。
(4) 锻件尺寸精度低。锻件的形状、尺寸精度取决于技术 工人的水平。
自由锻主要用于单件小批、形状不太复杂、尺 寸精度要求不高的锻件及一些大型锻件的生产。
铸造生产工序控制流程图
终
刷
热
艺
型
混
型
化
合
浇
开
落
清
分
碳
抛
视
损
检
涂
处
确
准
砂
制
起
箱
注
箱
砂
理
割
刨
丸
检
检入料理定 Nhomakorabea备
芯
模
查
测
库
检测内容：外观、尺寸 负责部门：模具工 检测方式：目视、卷尺 /卡尺
检测内容：工艺合理性 负责部门：技术部 检测方式：浇铸模拟
检测内容：硬化时间 负责部门：质检员 检测设备：钟表
检测内容：保温时间 负责部门：开箱工 检测设备：挂牌时间
XXXX 科技有限公司
生产过程流程图-关键程序控制图
检测内容：化学成分 负责部门：质检部 检测方式：光谱仪
检测内容：熔炼温度 负责部门：熔炼工 检测方式：测温枪
检测内容：焊材正确性 负责部门：焊工 检测设备：核对焊材牌号
补焊
销
售
检测内容：砂强度
合
负责部门：质检部
同
检测设备：砂型试验机
打磨
工
模
造
硬
目
无
检测内容：镇静时间/浇注温度/浇注速度 负责部门：浇注工 检测设备：钟表/测温枪/钟表
再生砂
检测内容：温度/保温时间 负责部门：热处理工 检测设备：自动平衡记录仪
检测内容：力学性能 负责部门：质检部 检测设备：拉伸机、冲击试 验机、硬度计、金相仪
检测内容：MT/PT/RT 负责部门：质检部 检测设备：磁粉机/渗透剂/射线机
锻造工艺图[整理版]
![锻造工艺图[整理版]](https://img.taocdn.com/s3/m/f96333005e0e7cd184254b35eefdc8d376ee14d8.png)
铸造工艺图铸造生产时，首先要根据铸件的结构特征、技术要求、生产批量、生产条件等因素，确定铸造工艺方案。
其主要内容包括浇注位置、分型面、铸造工艺参数（机械加工余量、起模斜度、铸造圆角、收缩率、芯头等）的确定，然后用规定的工艺符号或文字绘制成铸造工艺图。
铸造工艺图是指导铸造生产的技术文件，也是验收铸件的主要依据。
浇注位置的确定浇注时铸件在铸型中所处的位置称为浇注位置。
铸件的浇注位置对铸件的质量、尺寸精度、造型工艺的难易程度都有很大的影响。
通常按下列基本原则确定浇注位置。
铸件的重要工作面或主要加工面朝下或位于侧面。
浇注时金属液中的气体、熔渣及铸型中的砂粒会上浮，有可能使铸件的上部出现气孔、夹渣、砂眼等缺陷，而铸件下部出现缺陷的可能性小，组织较致密。
如图所示机床床身的浇注位置，应将导轨面朝下，以保证该重要工作面的质量。
如图所示的卷扬筒，其圆周面的质量要求较高，采用立浇方案，可使圆周面处于侧面，保证质量均匀一致。
如图机床床身的浇注位置，应将导轨面朝下，以保证该重要工作面的质量。
铸件的大平面朝下或倾斜浇注。
由于浇注时炽热的金属液对铸型的上部有强烈的热辐射，引起顶面型砂膨胀拱起甚至开裂，使大平面出现夹砂、砂眼等缺陷。
大平面朝下或采用倾斜浇注的方法可避免大平面产生铸造缺陷。
下图为平板铸件的浇注位置。
4）铸件的厚大部分应放在顶部或在分型面的侧面。
主要目的是便于在厚处安放冒口进行补缩,如图阀体的冒口补缩是铸型组元间的接合面。
为便于起模，一般分型面选择在铸件的最大截面处。
分型面的选定应保证起模方便、简化铸造工艺、保证铸件的质量。
确定分型面应遵循如下原则。
1）分型面应选择在模样最大截面处，以便于起模。
2）尽量减少分型面。
分型面少则容易保证铸件的精度，并可简化造型工艺。
对机器造型来说，一般只能有一个分型面，下图所示的绳轮铸件，大批量生产时，为便于机器造型，可按a分型方案，采用环状型芯，将二个分型面减少为一个分型面。
当然在单件生产时，采用手工造型时，为减少工装的制造，采用b方案，三箱造型，二个分型面也是合理的。
铸造工艺(附图)
铸造工艺流程图铸造（founding）铸造是将金属熔炼成符合一定要求的液体并浇进铸型里，经冷却凝固、清整处理后得到有预定形状、尺寸和性能的铸件的工艺过程。
铸造毛胚因近乎成形，而达到免机械加工或少量加工的目的降低了成本并在一定程度上减少了时间．铸造是现代机械制造工业的基础工艺之一。
铸造种类很多，按造型方法习惯上分为：①普通砂型铸造，包括湿砂型、干砂型和化学硬化砂型3类。
②特种铸造，按造型材料又可分为以天然矿产砂石为主要造型材料的特种铸造（如熔模铸造、泥型铸造、铸造车间壳型铸造、负压铸造、实型铸造、陶瓷型铸造等）和以金属为主要铸型材料的特种铸造（如金属型铸造、压力铸造、连续铸造、低压铸造、离心铸造等）两类。
铸造工艺通常包括：①铸型（使液态金属成为固态铸件的容器）准备，铸型按所用材料可分为砂型、金属型、陶瓷型、泥型、石墨型等，按使用次数可分为一次性型、半永久型和永久型，铸型准备的优劣是影响铸件质量的主要因素；②铸造金属的熔化与浇注，铸造金属（铸造合金）主要有铸铁、铸钢和铸造有色合金；③铸件处理和检验，铸件处理包括清除型芯和铸件表面异物、切除浇冒口、铲磨毛刺和披缝等凸出物以及热处理、整形、防锈处理和粗加工等。
铸造工艺可分为三个基本部分，即铸造金属准备、铸型准备和铸件处理。
铸造金属是指铸造生产中用于浇注铸件的金属材料，它是以一种金属元素为主要成分，并加入其他金属或非金属元素而组成的合金，习惯上称为铸造合金，主要有铸铁、铸钢和铸造有色合金。
金属熔炼不仅仅是单纯的熔化，还包括冶炼过程，使浇进铸型的金属，在温度、化学成分和纯净度方面都符合预期要求。
为此，在熔炼过程中要进行以控制质量为目的的各种检查测试，液态金属在达到各项规定指标后方能允许浇注。
有时，为了达到更高要求，金属液在出炉后还要经炉外处理，如脱硫、真空脱气、炉外精炼、孕育或变质处理等。
熔炼金属常用的设备有冲天炉、电弧炉、感应炉、电阻炉、反射炉等。
不同的铸造方法有不同的铸型准备内容。
铸造工艺流程图
原辅材料及 工装准备
制芯 (混砂机)
砂芯涂料 （手工）
砂芯烘烤 （烘烤炉）
至造型
砂处理 (砂处理系统)
工装检查
型砂强度
波美度
温度、时间
卡板检查 吹净浮砂
落砂时机
原辅材料及 工装准备
造型 （造型圈）
预烘 （烘炉）
砂型涂料 （涂料站）
砂型烘干 （烘炉）
下芯 （手工）
合箱 （合箱机）
浇注 （浇注线）
落砂 （落砂机）
砂处理砂处理系统至造型粉尘含量铸件初清手工落砂时机配料行车熔炼电弧炉成份化验光谱仪炉前处理手工浇注浇注线出铁行车成分性能温度调整配方吹氧净化造渣脱氧温度时间温度速度造型造型圈砂型涂料涂料站烘炉砂型烘干烘炉手工原辅材料及工装准备工装检查型砂强度波美度温度时间卡板检查铸钢生产工艺流程原辅材料及工装准备砂芯烘烤烘烤炉砂芯涂料手工工装检查型砂强度波美度温度时间砂处理砂处理系统至造型粉尘含量砂处理砂处理系统至造型粉尘含量铸件初清手工落砂时机铸件初清手工落砂时机配料行车熔炼电弧炉成份化验光谱仪炉前处理手工浇注浇注线出铁行车成分性能温度调整配方吹氧净化造渣脱氧温度时间温度速度配料行车熔炼电弧炉成份化验光谱仪炉前处理手工浇注浇注线出铁行车成分性能温度调整配方吹氧净化造渣脱氧温度时间温度速度造型造型圈砂型涂料涂料站烘炉砂型烘干烘炉手工原辅材料及工装准备工装检查型砂强度波美度温度时间卡板检查造型造型圈砂型涂料涂料站烘炉砂型烘干烘炉手工原辅材料及工装准备工装检查型砂强度波美度温度时间卡板检查铸钢生产工艺流程原辅材料及工装准备砂芯烘烤烘烤炉砂芯涂料手工工装检查型砂强度波美度温度时间原辅材料及工装准备砂芯烘烤烘烤炉砂芯涂料手工工装检查型砂强度波美度温度时间阀门具有通断燃气的作用并可通过转动阀心改变燃气流量的大小起到调节火力的大小的作用应具有限位和自锁装置
锻造公司工艺流程图
锻造公司工艺流程图
（1）下料采用砂轮切割机下料，车端面，倒圆角R5。
（2）加热采用电炉加热，炉温（450±10）℃，加热保温时间136min。
（3）模锻模锻设备为6300kN摩擦压力机，首先在锻模的镦粗台上将坯料压扁至H=24mm，再在型槽内平放料进行模锻，并欠压2～3mm。
（4）加热炉温（450±10）℃，加热保温时间为30min（第二火）。
（5）模锻压至尺寸。
（6）加热炉温（450±10）℃，加热保温时间为10～15min。
（7）热切边
（8）酸洗按酸洗通用工艺规程进行。
（9）热处理按热处理工艺规程淬火、人工时效。
（10）酸洗按酸洗通用工艺规程进行。
（11）锻件修伤
（12）锻件检验 100%检查材料牌号、外形及表面质量；100%检查硬度（HB ≥140）；低倍检查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锻造公司工艺流程图
（1）下料采用砂轮切割机下料，车端面，倒圆角R5。
（2）加热采用电炉加热，炉温（450±10）℃，加热保温时间136min。
（3）模锻模锻设备为6300kN摩擦压力机，首先在锻模的镦粗台上将坯料压扁至H=24mm，再在型槽内平放料进行模锻，并欠压2～3mm。
（4）加热炉温（450±10）℃，加热保温时间为30min（第二火）。
（5）模锻压至尺寸。
（6）加热炉温（450±10）℃，加热保温时间为10～15min。
（7）热切边
（8）酸洗按酸洗通用工艺规程进行。
（9）热处理按热处理工艺规程淬火、人工时效。
（10）酸洗按酸洗通用工艺规程进行。
（11）锻件修伤
（12）锻件检验 100%检查材料牌号、外形及表面质量；100%检查硬度（HB ≥140）；低倍检查。
