地下室顶板无梁楼盖施工方案

合集下载

无梁楼盖应用于地下室顶板的算法

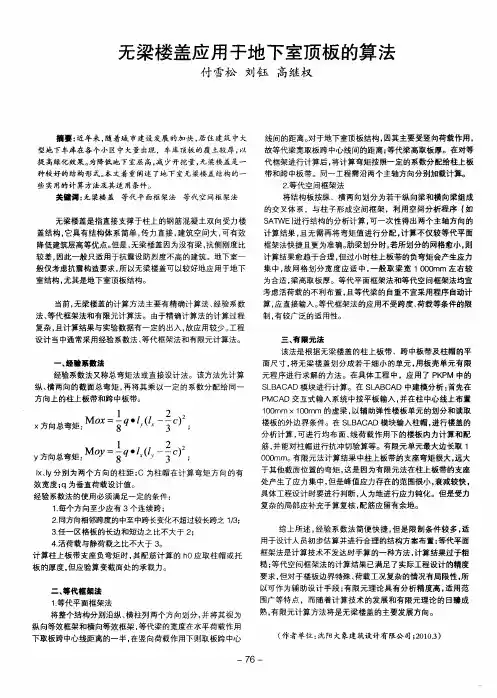

无梁楼盖应用于地下室顶板的算法

无梁楼盖是指直接支撑于柱上的钢筋混凝土双向受力楼
盖结构, 它具有结构体 系简单 , 力直接 , 传 建筑空间大 , 可有效
降低建筑层高等优点。 但是 , 无梁楼盖因为没有梁, 侧刚度比 抗
较差 , 因此 一般 只 适 用 于抗 震 设 防 烈度 不 高 的建 筑 。地 下 室 一
计算结果 , 无需再将弯矩值进行分配 , 且 计算不仅较等代平面 框架法快捷且更为准确。 肋梁划分 时, 若所划分的网格愈小 , 则
计算结果愈趋于合理 , 但过小时柱上板带的负弯矩会产生应力 集 中, 故网格划分宽度应 适中 , 一般 取梁宽 10 0 0 mm 左右较 为合适 , 梁高取板厚。等代平面框架法和等代空间框架法均宜
般仅考虑抗震构造要求 , 以无梁楼盖可以较好地应用于地下 所
室结构。 尤其 是地 下室 顶 板 结构 。
考虑活荷载的不利布置, 且等代梁的自重不宜采用程序自动计 当前 , 无梁楼盖的计算方法主要有精确计 算法 、 经验 系数 法、 等代框架法和有限元计算法。由于精确计算法的计算过程
复杂 。 且计算结果与实验数据有一定 的出入, 故应用较少。 工程 设计 当中通常采用经验系数法 、 等代框架法和有限元计算法。
元程序进行求解 的方法 。在具体 工程 中,应用了 P P 中的 KM S B C D模块进行计算。在 S A C D中建模分析 : LA A LB A 首先在 P A MC D交互式输入系统中按平板输入 。 并在柱中心线上布置
2 .
经验系数法又称总弯矩法或直接设计法 。该方法先计算 纵、 横两向的截面 总弯矩 , 再将其乘 以一定的系数分配给 同一
00 0 mm。有 限元 法 计 算结 果 中柱上 板 带 的 支座 弯矩 很 大 , 大 远 于 其 他截 面 位 置 的 弯矩 , 是 因为 有限 元 法在 柱 上 板带 的支座 这

地下室顶板无梁楼盖施工方案

地下室顶板无梁楼盖施工方案

地下室顶板无梁楼盖施工方案一、施工部位由我司承建施工的海月花园三期工程,地下室顶板部分消防车道(非主楼部分)设计采用无梁楼盖,板厚400,层高为4.9米,属于高支模施工。

施工时应经过严格的验算,并编制详细的作业施工方案,呈报监理单位审批后,方可进行施工。

该工程的高支模结构重点是梁板的支撑体系。

二、方案选定根据以往的施工经验和本工程结构的实际情况,其支撑系统选用φ48×3.5钢管和扣件搭设,具体搭设方法根据计算确定。

三、施工前的准备工作1、测量定位主体结构整体效果是通过施工的各道工序来保证的,测量放线作为先导工序应贯穿于各施工环节。

本工程放线时打破传统惯例,以确保各工序施工精度为原则,凡为保证精度需要提供的基准线、轴线、墙柱定位尺寸线都及时给出,凡有关工序需要配合的检测都及时予以满足。

此外,为保证测量放线自身的精度,施工现场测量人员须经挑选并经过培训,在放线工作中正确合理使用仪器和钢尺,按规定检验仪器,检定钢尺,从而保证测量放线工作顺利进行。

(1)投点放线用经纬仪引测建筑物的边柱或墙轴线, 并以该轴线为起点, 引出其他各条轴线,然后根据施工图墨线弹出模板的内边线和中心线, 以便于模板的安装和校正。

(2)标高测量根据模板实际的要求用水准仪把建筑物水平标高直接引测到模板安装位置。

在无法直接引测时, 可采取间接引测的方法, 即用水准仪将水平标高先引测到过渡引测点, 作为上层结构构件模板的基准点, 用来测量和复核其标高位置。

(3)找平模板承垫底部应预先找平, 以保证模板位置正确, 防止模板底部漏浆。

常用的找平方法是沿模板内边线用1:3水泥砂浆抹找平层, 另外, 在外墙、边柱部位, 继续安装模板前, 要设置模板承垫条带, 并用仪器校正, 使其平直。

2、材料准备(1)木枋刨直,所有进场木枋均需刨直使用,且规格大小一致。

(2)支撑杆要整理,有破损、大范围裂缝(特别是焊缝脱开)、弯曲度较大的支撑杆均需替换。

地下室底板无梁楼盖的结构设计

地下室底板无梁楼盖的结构设计

地下室底板无梁楼盖的设计地下室在民用建筑中应用越来越广泛(特别是高层建筑),一般用作地下商场、停车场以及人防设施。

在多雨的广东地区,地下室底板经常承受水浮力作用,防水抗渗要求地下室底板板厚比较厚,板厚不少于250mm, 无梁楼盖是由楼板、柱和柱帽组成的板柱结构体系,楼面荷载直接由板传给柱及柱下基础。

无梁楼盖的特点是板厚比较厚,楼盖比较重,有利于提高结构的抗浮能力,在施工方面,采用无梁楼盖结构形式有省砖模、楼面钢筋绑扎方便,设备安装方便等优点,从而大大提高了施工速度。

因此,无梁楼盖在地下室底板的应用越来越广泛了,本文主要针对地下室底板无梁楼盖的设计,结合结构设计软件08版PKPM-SLABCAD,谈谈自己的一些设计心得。

一.由抗渗等级、设防水位、地下室侧壁壁厚初步定底板板厚1.由地下室的埋置深度确定防水混凝土的设计抗渗等级,根据《地下工程防水技术规程》第4.1.4条3.侧壁与底板(基础)连接,底板(基础)视为侧壁的固定支承时,底板(基础)的厚度必须大于池壁,可根据地基的土质情况取1.2~1.5倍侧壁厚度,并将底板(基础)外挑;当侧壁与底板板厚一样时,底板可视为侧壁的弹性支座,对于外墙为悬臂式挡土墙,一般都按底板为池壁的固定支承,故相应部份的底板板厚需为侧壁厚度的1.2~1.5倍。

工程实例:工程概况:某工程位于中山东区,一层地下室车库,室外地面标高-0.100m,地下室底板板面标高-3.300m,设防水位为-0.300m.楼梯间在首层±0.00m处无楼板,楼梯间外墙为悬臂构件。

暂定底板板厚300mm。

工程埋置深度H约为(-0.100)-(-3.3-0.300)=3.5m,根据表4.1.4,底板的防水抗渗等级为P6;水头高度H1=(-0.300)-(-3.3-0.300)=3.3m,根据表1,H1/t≤10,t≥330mm,暂取板厚t=350mm 楼梯间外墙的计算模型为一端固端一端由的悬臂构件,通过构件计算得楼梯间外墙的合理壁厚为350mm,故与楼梯间外墙相连的底板的板厚取1.2~1.5倍侧壁壁厚,由于该工程地基土质较好,故该部份底板板厚t取450mm.二.板面荷载计算1、底板强度挠度裂缝主要受两种荷载工况控制,向下力(自重、一般使用活荷载)控制和向上力(浮托力)控制两种主要工况。

例析地下室顶板结构方案优劣

例析地下室顶板结构方案优劣

例析地下室顶板结构方案优劣引言随着我国经济的持续发展,房地产市场的高层建筑越来越多。

由于高层建筑本身稳定的要求,需要建筑物有一定的埋深,同时为了节省基础的造价,通常高层建筑都采用补偿性基础。

在整个工程的建造成本中,地下室及基础的费用可以占到整个工程成本的10%-30%。

所以,有效控制地下室的建造成本,对控制整个工程的成本起着非常关键的作用。

一、地下室顶板结构方案对比1、工程概况某小区综合楼是一栋地上7层,地下1层,集商业和住宅于一体的综合性建筑。

地下车库顶覆土厚1.0m。

该建筑有两个主要特点:(1)在布局上,7层住宅用房布置在四周,中间为地下车库,层高为4.6m,柱距为7.6m;(2)地下车库顶板又兼作消防车道。

考虑以上两个主要特点,我们选取两种方案进行对比,方案I:普通钢筋混凝土单向板方案;方案II:空心无梁楼板方案。

2、普通梁板结构方案由于本车库的建筑功能需要,柱网确定为7.6m×7.6m。

根据《建筑结构荷载规范》,消防车在单向板方案中的荷载标准值为35kN/m2,同时在次梁及主梁的设计时考虑荷载折减系数。

经过计算,车库顶板布置成十字交叉梁结构,主梁断面为350×900mm,次梁为300×600mm,顶板厚200mm,梁板折算后的板厚为365mm。

考虑到建筑功能需要车库净高2900mm(其中车辆通行净高2200mm,通风、电缆桥架及喷淋等需要净高700mm),按此种方法的地下车库层高为3000mm,基础采用桩筏基础,底板厚650mm,车库底板底距地面距离为5500mm。

经过计算分析计算,板的配筋为双层双向Φ12@180。

3、空心无梁楼板的设计方案无梁楼盖结构体系又称板柱结构体系,这是相对梁板结构体系而言的。

在我国无梁楼盖结构体系是近年来发展较为迅速的一项建筑结构新技术。

较之传统的密肋梁结构体系它具有如下优点:(1)混凝土的总用量降低,自重降低。

(2)支承楼板的柱、墙、基础和桩的荷载相应减少,减少竖向构件截面,减少配筋,节约竖向构件费用。

地下室顶板无梁楼盖施工方案

地下室顶板无梁楼盖施工方案

地下室顶板无梁楼盖施工方案一、施工部位由我司承建施工的海月花园三期工程,地下室顶板部分消防车道(非主楼部分)设计采用无梁楼盖,板厚400,层高为4.9米,属于高支模施工。

施工时应经过严格的验算,并编制详细的作业施工方案,呈报监理单位审批后,方可进行施工。

该工程的高支模结构重点是梁板的支撑体系。

二、方案选定根据以往的施工经验和本工程结构的实际情况,其支撑系统选用φ48×3.5钢管和扣件搭设,具体搭设方法根据计算确定。

三、施工前的准备工作1、测量定位主体结构整体效果是通过施工的各道工序来保证的,测量放线作为先导工序应贯穿于各施工环节。

本工程放线时打破传统惯例,以确保各工序施工精度为原则,凡为保证精度需要提供的基准线、轴线、墙柱定位尺寸线都及时给出,凡有关工序需要配合的检测都及时予以满足。

此外,为保证测量放线自身的精度,施工现场测量人员须经挑选并经过培训,在放线工作中正确合理使用仪器和钢尺,按规定检验仪器,检定钢尺,从而保证测量放线工作顺利进行。

(1)投点放线用经纬仪引测建筑物的边柱或墙轴线, 并以该轴线为起点, 引出其他各条轴线,然后根据施工图墨线弹出模板的内边线和中心线, 以便于模板的安装和校正。

(2)标高测量根据模板实际的要求用水准仪把建筑物水平标高直接引测到模板安装位置。

在无法直接引测时, 可采取间接引测的方法, 即用水准仪将水平标高先引测到过渡引测点, 作为上层结构构件模板的基准点, 用来测量和复核其标高位置。

(3)找平模板承垫底部应预先找平, 以保证模板位置正确, 防止模板底部漏浆。

常用的找平方法是沿模板内边线用1:3水泥砂浆抹找平层, 另外, 在外墙、边柱部位, 继续安装模板前, 要设置模板承垫条带, 并用仪器校正, 使其平直。

2、材料准备(1)木枋刨直,所有进场木枋均需刨直使用,且规格大小一致。

(2)支撑杆要整理,有破损、大范围裂缝(特别是焊缝脱开)、弯曲度较大的支撑杆均需替换。

地下室顶板模板安全专项施工方案(非论证版)

地下室顶板模板安全专项施工方案(非论证版)

地下室顶板模板安全专项施工方案
一、施工前准备
在进行地下室顶板模板安全施工前,需进行以下准备工作: 1. 确认设计图纸,了解整体工程要求。

2. 安排施工人员,确保具备相关资质和技能。

3. 检查施工设备和工具,保证完好并符合安全规范。

二、施工方案
1. 明确任务
根据设计要求,确定地下室顶板模板的尺寸、材料等详细信息。

2. 搭设模板支撑
根据设计要求搭设模板支撑,确保支撑稳固、垂直,并符合安全标准。

3. 安装模板
将模板板块按照设计要求逐一安装在支撑上,同时注意固定连接处的牢固性。

4. 检查质量
在模板安装完成后,对地下室顶板模板进行全面检查,确保质量符合标准,并不存在质量问题。

5. 完工验收
完成地下室顶板模板施工后,进行完工验收,确保施工符合设计要求,安全可靠。

三、施工安全措施
为确保地下室顶板模板施工的安全性,需采取以下措施: - 所有参与施工的人员必须经过安全培训,了解施工安全规范。

- 施工现场必须保持干净整洁,避免物品堆放不当导致安全隐患。

- 施工过程中需佩戴合格的防护装备,确保人身安全。

四、总结
地下室顶板模板安全专项施工方案的制定和执行对工程质量和施工安全至关重要。

各项施工措施必须严格执行,确保施工过程中不发生安全事故,保障工作人员的安全和工程质量。

以上为地下室顶板模板安全专项施工方案,希望能够为相关施工提供一定的参考和指导。

地下室顶板无梁楼盖施工方案

地下室顶板无梁楼盖施工方案

地下室顶板无梁楼盖施工方案地下室作为建筑物中承担承重和承托作用的部分,顶板结构的施工方案至关重要。

在一些特殊情况下,设计需要满足不设梁的要求,需要采用无梁楼盖的施工方案。

本文将介绍地下室顶板无梁楼盖的施工方案,包括设计原理、施工步骤、材料选用等内容。

设计原理地下室顶板无梁楼盖的设计原理主要包括以下几个方面:1.整体性设计:地下室顶板无梁楼盖需要整体性设计,以确保结构的稳定性和承载能力。

2.板块分布:采用适当大小和形状的板块进行分布,保证地下室顶板的均衡受力。

3.受力分析:通过受力分析确定板块的布置位置和尺寸,以满足承载要求。

4.材料选用:选用高强度、轻质的材料,以降低整体重量,提高施工效率。

施工步骤地下室顶板无梁楼盖的施工步骤主要包括以下几个阶段:1.准备工作:清理施工现场,确保施工区域整洁,并设置安全标识。

2.模板搭设:根据设计要求搭设模板,包括底模板和侧模板。

3.钢筋安装:按照设计图纸要求进行钢筋的预埋和安装。

4.浇筑混凝土:在钢筋安装完成后,进行混凝土的浇筑作业,确保充分振实。

5.表面处理:待混凝土达到设计强度后,进行表面处理,包括修磨和防水处理。

6.验收:进行结构验收和质量检测,确保地下室顶板无梁楼盖的质量符合设计要求。

材料选用地下室顶板无梁楼盖的施工需要选用以下主要材料:•混凝土:选用抗压强度高、耐久性好的混凝土,确保结构的稳定性和承载能力。

•钢筋:选用优质的钢筋,按照设计要求进行预埋和安装,提高整体的承载能力。

•模板:选用适当的模板材料,确保施工过程中模板的稳定性和整体性。

•辅助材料:包括混凝土浇筑时所需的振捣设备、防水材料等。

总的来说,地下室顶板无梁楼盖的施工方案需要根据具体设计要求和现场情况进行调整,同时要确保结构的稳定性、安全性和质量。

希望以上内容对相关从业人员在实际施工中有所帮助。

无梁盖板施工方案

无梁盖板施工方案

地下车库负一层无梁盖板施工方案一、工程概况1.本工程地下一层为无梁楼盖,顶板板厚550,砼等级为C30P6,钢筋型号和间距按设计要求进行设置,框架柱混凝土强度等级为C45,扶壁柱混凝土强度等级同所在外墙C30P8,层高3.55米。

2.本工程分两个流水段施工,以E~F轴间接近F轴三分之一处划分,即A~E 轴为第一施工段,F~N轴为其次施工段。

二、钢筋工程1 墙柱钢筋绑扎:1)在底板混凝土上弹出墙身及洞口位置线,再次校正预埋插筋,如有位移时,按和设计洽商要求细致处理。

墙模板接受“跳间支模”,以利于钢筋施工。

2)先绑2~4根竖筋,并画好横筋分档标记,然后在下部及齐胸处绑两根横筋定位,并画好竖筋分档标记。

一般状况横筋在外,竖筋在里,所以先绑竖筋后绑横筋。

横竖筋的间距及位置应符合设计要求。

3)墙筋为双向受力钢筋,全部钢筋交叉点应逐点绑扎,其塔接长度及位置要符合设计图纸及施工规范的要求。

4)墙体纵向钢筋间距限制接受纵向“梯型骨架定位筋”,以固定钢筋间距,梯型骨架定位筋间距1000mm,焊接梯型骨架筋的钢筋规格同墙纵向钢筋规格,梯型骨架定位筋中的横筋要求按800mm间距,以保证双排钢筋之间的距离。

5)在墙筋外侧应绑上带有铁丝的砂浆垫块,以保证爱惜层的厚度。

6)为保证洞口标高位置正确,在洞口竖筋上划出标高线。

洞口要按设计要求绑扎过梁钢筋,锚入墙内长度要符合设计要求。

7)各连接点的抗震构造钢筋及锚固长度,均应按设计要求进行绑扎。

如首层柱的纵向受力钢筋伸入地下室墙体深度;墙端部、内外墙交接处受力钢筋锚固长度等,绑扎时应留意。

8)本工程钢筋较密,绑扎时必需满扎。

为防止钢筋浇注时变形,最终一道箍筋或拉筋和主筋进行焊接。

9)协作其他工种安装预埋管件、预留洞口等,其位置,标高均应符合设计要求。

2、顶板钢筋绑扎工艺流程:清理模板→模板上画线→绑板下受力筋→绑负弯距钢筋1)清扫模板上刨花、碎木、电线管头等杂物。

用粉笔在模板上划好主筋,分布筋间距。

地下室无梁楼盖的设计方法分析

地下室无梁楼盖的设计方法分析

地下室无梁楼盖的设计方法分析发表时间:2017-03-24T15:30:27.747Z 来源:《基层建设》2016年35期作者:劳健荣[导读] 地下室构建采用经济、合理的结构构型与计算方法尤为重要。

与普通梁板体系相比,无梁楼盖由于经济效益高、施工方便,已广泛应用于地下室底板结构设计中。

开平市腾达建筑设计有限公司广东开平 529300摘要:随着国民经济水平不断提高,现代住宅小区的建筑规模越来越大,居民用车数量也呈几何级增长,由此导致地下车库规模不断扩大。

所以,地下室构建采用经济、合理的结构构型与计算方法尤为重要。

与普通梁板体系相比,无梁楼盖由于经济效益高、施工方便,已广泛应用于地下室底板结构设计中。

由于在结构设计分析时,地下室底板无梁楼盖的算法会受地下室底板反向受力及水浮力和底板厚度、基础型式甚至柱帽大小等相关因素影响。

故不能一律采用普通无梁楼盖正向楼板的算法进行计算分析。

本文将分别从荷载确定及底板厚度确定和内力及配筋计算三方面,就地下室无梁楼盖设计方法进行研究。

关键词:地下室;无梁楼盖;设计方法近年来,在各类地下室建设中,无梁楼盖设计方法的应用已经非常普遍。

由于这种类型的结构体系传力路径短、结构体系简单、施工方便快捷,尤其是与传统的梁板结构相比,无梁楼盖结构施工模板相对简单。

实践研究表明,地下室无梁楼盖具有明显不同于有梁楼盖结构的特征,其可适用于6级(6B级)人防区和非人防区[1]。

接下来本文将分别从确定结构荷载、底板厚度确定及计算内力及配筋方面,就地下室无梁楼盖的设计方法展开论述。

1.地下室无梁楼盖设计中荷载的确定1.1进一步明确地下水的水头高度通常而言,取建筑物设计使用年限,包括施工内可能形成的最高水位作为地下水的设防水位。

若在建筑工程的岩土工程地质勘查报告中没有对地下水的最高水位进行详细说明,此时可取建筑物的室外地坪高度作为地下水的设防水位。

但需要注意的是,这一地下设防水位需要在工程勘察要求中提及,主要由勘察单位提出在设计使用年限内(包括施工期)内该建筑物的设计水位。

地下室顶板无梁楼盖施工方案

地下室顶板无梁楼盖施工方案

地下室顶板无梁楼盖施工方案一、施工部位由我司承建施工的海月花园三期工程,地下室顶板部分消防车道(非主楼部分)设计采用无梁楼盖,板厚400,层高为4.9米,属于高支模施工。

施工时应经过严格的验算,并编制详细的作业施工方案,呈报监理单位审批后,方可进行施工。

该工程的高支模结构重点是梁板的支撑体系。

二、方案选定根据以往的施工经验和本工程结构的实际情况,其支撑系统选用φ48×3.5钢管和扣件搭设,具体搭设方法根据计算确定。

三、施工前的准备工作1、测量定位主体结构整体效果是通过施工的各道工序来保证的,测量放线作为先导工序应贯穿于各施工环节。

本工程放线时打破传统惯例,以确保各工序施工精度为原则,凡为保证精度需要提供的基准线、轴线、墙柱定位尺寸线都及时给出,凡有关工序需要配合的检测都及时予以满足。

此外,为保证测量放线自身的精度,施工现场测量人员须经挑选并经过培训,在放线工作中正确合理使用仪器和钢尺,按规定检验仪器,检定钢尺,从而保证测量放线工作顺利进行。

(1)投点放线用经纬仪引测建筑物的边柱或墙轴线, 并以该轴线为起点, 引出其他各条轴线,然后根据施工图墨线弹出模板的内边线和中心线, 以便于模板的安装和校正。

(2)标高测量根据模板实际的要求用水准仪把建筑物水平标高直接引测到模板安装位置。

在无法直接引测时, 可采取间接引测的方法, 即用水准仪将水平标高先引测到过渡引测点, 作为上层结构构件模板的基准点, 用来测量和复核其标高位置。

(3)找平模板承垫底部应预先找平, 以保证模板位置正确, 防止模板底部漏浆。

常用的找平方法是沿模板内边线用1:3水泥砂浆抹找平层, 另外, 在外墙、边柱部位, 继续安装模板前, 要设置模板承垫条带, 并用仪器校正, 使其平直。

2、材料准备(1)木枋刨直,所有进场木枋均需刨直使用,且规格大小一致。

(2)支撑杆要整理,有破损、大范围裂缝(特别是焊缝脱开)、弯曲度较大的支撑杆均需替换。

无梁楼盖施工方案

无梁楼盖施工方案

32#楼地下车库施工方案一、工程概况1.本工程地下一层,为无梁楼盖,底板厚300(400),砼等级为C30P6,顶板厚为400(500)mm,混凝土等级为C30P6,钢筋型号与间距按设计要求进行设置,框架柱混凝土强度等级为C30,扶壁柱混凝土强度等级同所在外墙C30P6,层高3.75米,局部4.4米高.2.本工程分两个流水段施工,以10~11轴处后浇带划分,即1~10轴为第一施工段,11~23轴为第二施工段。

二、垫层混凝土的施工1、施工准备施工前应准备好施工用的机具和劳动力。

主要机具有:尖锹、平锹、平板式振捣器、木抹子、铝合金刮尺、胶皮水管、、塔吊及照明设备。

主要人员:瓦工、混凝土工、测量工、信号工。

施工前应清理好混凝土运输车通行道路及停放场地,所有与混凝土浇筑有关的人员要及时到位。

在混凝土浇筑期间,为保证连续浇筑,防止塔吊出现故障等问题,施工现场应备有手推车及翘板。

2、施工条件1)基坑(槽)清理完毕,表面浮砂用水撼实,垫层砼浇筑前用平板震捣器振捣修平。

2)测量人员已对浇筑区域各个基坑(槽)及排水沟的下口及相应的上口尺寸、轴线尺寸、标高尺寸、放坡角度和长度进行检查复测,各桩上已标好混凝土浇筑标高,符合设计要求。

3、施工部位基础垫层进行砼浇筑4、施工要点控制好各单体标高,垫层厚100mm,采用C15砼浇筑。

工艺流程:清理基底及基础顶面→弹出上、下底口线→浇筑砼→找平→养护⑴坡与基础底面或基础顶面的交接处,应做成圆角.⑵基底及基顶表面清理:基底及基顶表面的淤泥、杂物应清理干净,并应用排水及防水措施。

表面应用水润湿⑶砼采用商品砼,及时记录各砼泵车的进场时间。

⑷垫层标高用木桩控制正确,垫层混凝土可以分层、分段浇筑。

⑸垫层砼要压平,三次抹光,严格控制标高:按标高检查一下上平,然后用大杠刮平、表面再用木抹子搓平。

第二次,第三次搓平工作要根据已浇注混凝土的凝结情况及时进行。

⑹垫层浇筑完后,应在12h内浇水养护,禁止上人。

地下室无梁楼盖设计

地下室无梁楼盖设计

地下室无梁楼盖设计[关键词] 结构方案选择荷载取值有限元分析冲切计算构造措施1 工程简介某地下室为地下一层独立车库,总建筑面积为1479㎡。

该地下室车库底板板面标高-4.700 m,顶板板面标高-1.500 m,顶板上有1.200 m覆土,室外地面标高为-0.300 m,剖面图见图1。

在室外(地下室范围内)C轴与D轴间及A轴与B轴间区域为消防车道,其余区域均为植物种植区。

本工程建筑设防烈度6度,设计基本地震加速度值为0.05g, 设计地震分组为第一组,建筑抗震设防类别为丙类,结构设计使用年限为50年,建筑安全等级为二级,框架抗震等级为四级,场地类别为Ⅱ类。

主体结构为板柱抗震墙体系,基础采用平板式筏板基础(带反柱帽)。

所有构件混凝土强度等级均为C30防水混凝土(后浇带为C35防水混凝土),抗渗等级底板和侧墙为S8,顶板为S6。

钢材采用HPB235(fy=210N/mm2),HRB335(fy=300N/mm2), HRB400(fy=360N/mm2)三种。

主要活荷载标准值[1]为:地下室顶板14.3KN/㎡,其余5KN/㎡,地下室底板2.5KN/㎡。

图1地下室剖面图2 结构方案选择因场地原因限制了坡道的长度,从而限定了地下室底板的标高,同时因开发商对功能的要求及其它相关专业的需求顶板标高也被限制了。

满足建筑空间高度要求的最佳方案为无梁楼盖结构。

3 消防车道荷载取值地下室顶板为双向板,按《建筑结构荷载规范》规定消防车道荷载取值应为20KN/m2,同时顶板上覆土1.2米,这样大的荷载将会使顶板做的很厚同时板配筋量很大。

根据《荷载规范》第4.1.1条注1说明:“当荷载较大或情况特殊时,应按实际情况采用。

” ,可利用地下室顶板上较厚覆土对消防车轮压的扩散作用对活荷载进行适当折减[3]。

根据《荷载规范》第 4.1.1条文说明,消防车全车总重300KN,最大轮压P=60KN,轮胎着地尺寸为0.6mx0.2m。

无梁楼盖简介及设计方法

无梁楼盖简介及设计方法

一 无梁楼盖简介
9《抗震》6.1.14 地下室顶板作为上部结构的嵌固部位时,在地上结构相 关范围内(不大于20m,地下一层侧向刚度大于地上一层的2倍)应 采用现浇梁板结构。相关范围以外宜采用梁板结构(可以采用无梁楼 盖)。
《抗震》14.3.2 (单建式)地下建筑的顶板、底板和楼板宜采用梁板结 构。当采用板柱-抗震墙结构时,应在柱上板带中设构造暗梁,其构 造要求与同类地面结构的相应构件相同。
一 SATWE结构整体的空间结构分析
• 1.虚梁(100x100)在结构设计中是一种无刚度、无自重的梁, 不参与结构计算。
(1)为SATWE或PMSAP软件提供板的边界条件; (2)传递上部结构的竖向荷载。对于厚板转换结构中不落地 的剪力墙,只有在该剪力墙下布置虚梁,才能将该剪力墙引起 的竖向荷载传递下来。 (3)为弹性楼板单元的划分提供必要条件。因此,设计人员 应重复利用本层柱网和上层墙、柱节点网格来布置虚梁。
二 SLABCAD有限元分析计算
• 3.SLABCAD有限元计算
二 SLABCAD有限元分析计算
• 4.SLABCAD后处理
二 SLABCAD有限元分析计算
• 4.SLABCAD后处理
二 SLABCAD有限元分析计算
• 5.板带交互设计及验算
二 SLABCAD有限元分析计算
• 5.板带交互设计及验算
二.无梁楼盖平法施工图及构造详图
1.无梁楼盖平法施工图示例
二.无梁楼盖平法施工图及构造详图
2.柱帽平法施工图示例
二.无梁楼盖平法施工图及构造详图
3.柱上板带ZSB纵向钢筋构造
二.无梁楼盖平法施工图及构造详图
4. 跨中板带KZB纵向钢筋构造
二.无梁楼盖平法施工图及构造详图

无梁楼盖施工方案

无梁楼盖施工方案

无梁楼盖施工方案无梁楼盖是一种常用的施工方案,适用于搭建简单、经济、高效的建筑结构。

本文将详细介绍无梁楼盖的施工方案,并探讨其特点和优缺点。

无梁楼盖是指在建筑结构中,楼板和楼梯之间没有梁的支撑,直接安装混凝土楼板,使楼层的承重能力更加均匀。

无梁楼盖施工方案有以下几个步骤:首先,需要制定详细的施工方案。

根据建筑设计图纸,确定楼板的厚度、尺寸和强度等参数。

在确定梁的位置后,将梁的尺寸和间距标记在楼板上。

然后,确定楼板的施工方式,包括浇筑、养护和后续的修整等。

其次,进行楼板的浇筑。

在楼板的施工现场,首先需要对现场进行清理和平整。

然后,根据施工方案,搭建脚手架和设置安全警示标志。

在搭建脚手架的过程中,需要确保脚手架的稳定和安全。

接着,进行混凝土的搅拌和浇筑。

根据设计要求和施工方案,按照一定的比例将水泥、砂子、骨料混合搅拌,形成均匀的混凝土糊状物。

然后,使用泵车或其他设备将混凝土倒入楼板的模板中。

在混凝土浇筑完成后,需要进行养护。

这个过程中,需要注意保持混凝土的湿润和温度适宜。

同时,还需防止楼板表面的裂缝和变形,尤其是在高温季节。

最后,进行楼板的修整和装修。

在楼板的表面进行平整和打磨,确保楼板的表面光滑。

然后,按照需要进行装修,例如安装地板、墙壁等。

首先,无梁楼盖施工方案能够最大程度地节省建筑材料和人力物力。

由于没有梁的存在,楼板的使用面积增大,减少了梁所占据的空间。

同时,无梁楼盖也能减少施工的时间和人力资源。

其次,无梁楼盖施工方案减少了建筑结构的重量,提高了整体的抗震能力。

由于没有梁的支撑,楼板的承重均匀,分布更加均匀,使整个楼层结构更加稳固。

然而,无梁楼盖也存在一些缺点。

首先,无梁楼盖需要对模板和混凝土进行精确的测量和计算。

任何小的误差都可能导致整个楼层结构的失稳。

其次,无梁楼盖的施工难度较大,需要施工人员具备较高的技术水平。

在混凝土浇筑和养护过程中,需要严格控制水泥和混凝土的比例、浇筑速度和养护时间等。

YJK中地下室顶板无梁楼盖与加腋板(总结)

YJK中地下室顶板无梁楼盖与加腋板(总结)

无梁楼盖设计(一)无梁楼盖在实际工程中应用很多,但可用于合理配筋设计的软件很少。

无梁楼盖设计在YJK现有的建模、上部计算、楼板施工图三个模块中就可完成,而且无梁楼盖的设计可以和其它结构整体建模和分析协同工作,是融入其它结构设计之中的。

大致流程是:在建模中布置无梁楼盖的虚梁(或暗梁)和柱帽;在上部结构计算中采用弹性板3或弹性板6模型,弹性板荷载计算方式应选择有限元方式;结构计算中补充了柱的冲切计算;在楼板设计中采用楼板有限元计算,并按照柱上板带、跨中板带给出计算结果和楼板施工图设计。

17.1 在建模中布置虚梁和柱帽对无梁楼盖,仍按照普通楼层的建模方式,在全楼中,无梁楼盖可能只占几个楼层,或者楼层中的某一部分为无梁楼盖,其余部分仍为普通楼盖。

对无梁楼盖部分主要是输入虚梁、暗梁以及柱帽,有时还有加腋板。

1.布置虚梁指示板带位置无梁楼盖没有梁,柱之间需布置虚梁或者暗梁。

这里梁的第一个作用是生成楼板,第二个作用是指定柱上板带的布置位置,软件自动生成的柱上板带就是沿着虚梁或者暗梁布置的。

软件对虚梁本身不会做设计和配筋,虚梁本身的刚度很小,对整体计算没什么影响。

2.布置暗梁暗梁就是指有一定的宽度、但高度与板厚相同的梁。

在无梁楼盖设计中,暗梁首先可以起到虚梁同样的作用,即生成房间楼板和确定柱上板带的布置位置。

暗梁按照普通梁方式输入即可。

《高规》8.2.4:“板柱-剪力墙结构中,板的构造应符合下列规定:1 抗震设计时,应在柱上板带中设置构造暗梁,暗梁宽度取柱宽及两侧各1.5倍板厚之和,暗梁支座上部钢筋截面积不宜小于柱上板带钢筋面积的50%,并应全跨拉通,按梁下部钢筋应不小于上部钢筋的1/2。

”因此,暗梁的尺寸可按高规的要求输入。

在上部结构计算时,对无梁楼盖板应选择按照弹性板3或者弹性板6计算,这种计算模式将使楼板和梁变形协调,共同承担荷载,我们输入的暗梁尺寸适当,其暗梁的配筋结果就基本可用。

暗梁本身有一定的刚度,在楼板施工图模块的有限元计算时,考虑到它的刚度和楼板的刚度是重合的,因此软件自动忽略了暗梁的刚度,以保证计算的准确性。

无梁楼盖施工方案

无梁楼盖施工方案

地下车库无梁盖板施工方案一、工程概况1.本工程地下一层,为无梁楼盖,顶板板厚400mm,砼等级为C35P6,钢筋型号与间距按设计要求进行设置,框架柱及柱帽混凝土强度等级为C50,层高3.45米。

2.本工程分四个流水段施工,以后浇带划分,即36~45轴为第一施工段,25~36轴为第二施工段。

12~25轴为第三施工段,1~12轴为第四施工段。

二、钢筋工程1、工艺流程:钢筋绑扎流程:钢筋直螺纹连接2、墙柱钢筋绑扎:1)在底板混凝土上弹出墙身及洞口位置线,再次校正预埋插筋,如有位移时,按与设计洽商要求认真处理。

墙模板采用“跳间支模”,以利于钢筋施工。

2)先绑2~4根竖筋,并画好横筋分档标志,然后在下部及齐胸处绑两根横筋定位,并画好竖筋分档标志。

一般情况横筋在外,竖筋在里,所以先绑竖筋后绑横筋。

横竖筋的间距及位置应符合设计要求。

3)墙筋为双向受力钢筋,所有钢筋交叉点应逐点绑扎,其塔接长度及位置要符合设计图纸及施工规范的要求。

4)墙体纵向钢筋间距控制采用纵向“梯型骨架定位筋”,以固定钢筋间距,梯型骨架定位筋间距1000mm,焊接梯型骨架筋的钢筋规格同墙纵向钢筋规格,梯型骨架定位筋中的横筋要求按800mm间距,以保证双排钢筋之间的距离。

5)在墙筋外侧应绑上塑料垫块,以保证保护层的厚度。

6)为保证洞口标高位置正确,在洞口竖筋上划出标高线。

洞口要按设计要求绑扎过梁钢筋,锚入墙内长度要符合设计要求。

7)各连接点的抗震构造钢筋及锚固长度,均应按设计要求进行绑扎。

如首层柱的纵向受力钢筋伸入地下室墙体深度;墙端部、内外墙交接处受力钢筋锚固长度等,绑扎时应注意。

8)配合其他工种安装预埋管件、预留洞口等,其位置,标高均应符合设计要求。

3、顶板钢筋绑扎工艺流程:清理模板→模板上画线→绑板下受力筋→绑负弯距钢筋1)清扫模板上刨花、碎木、电线管头等杂物。

用粉笔在模板上划好主筋,分布筋间距。

2)按画好的间距,先摆放底层受力主筋,后放分布筋,预埋件、电线管、预留孔等及时配合安装,待安装预留完成后, 再焊接双层筋间的钢筋马镫,在板的两层筋之间设立钢筋马镫,以确保上部钢筋的位置,然后绑扎上层筋。

无梁楼盖施工方案

无梁楼盖施工方案

无梁楼盖施工方案
无梁楼盖施工方案
无梁楼盖是一种钢筋混凝土结构,在设计上省去了传统梁的设置,直接将楼板板材作为承重构件。

无梁楼盖工程具有结构简洁、施工方便等优点,并且能够提高建筑使用空间的利用率。

下面是一个无梁楼盖的施工方案。

1. 施工前准备:
- 确定无梁楼盖的设计方案,并获得相关设计文件;
- 准备好施工所需的人力、材料、机械设备等资源;
- 搭建好临时工棚和施工所需的安全防护措施;
- 检查施工区域的地基稳定性和平整度,必要时进行修整。

2. 钢筋安装:
- 根据设计要求,将楼板钢筋按照规格剪断、弯曲和折弯,并
通过电焊等方式进行连接;
- 将钢筋根据设计图纸和标高要求放置在楼板位置,并进行初
步调整和固定。

3. 模板安装:
- 确认楼板区域的尺寸和施工平面,选择适当的模板进行安装;- 按照设计要求,安装水平板、竖直板和倾斜板等模板,并进
行必要的固定和支撑。

4. 混凝土浇筑:
- 在钢筋安装和模板安装完成后,进行混凝土浇筑;
- 根据设计要求和施工计划,分段进行混凝土浇筑,将混凝土倒入模板中,并通过振捣、均匀铺摊和抹平等方式进行浇筑。

5. 养护与拆模:
- 混凝土浇筑完成后,进行适当的养护,保湿和保温等措施,以确保混凝土的强度和耐久性;
- 在混凝土达到设计强度要求后,进行拆模并进行清理,以准备下一阶段的施工。

总结:无梁楼盖的施工方案主要包括钢筋安装、模板安装、混凝土浇筑、养护和拆模等工作。

在施工过程中,应严格按照设计要求和施工计划进行操作,确保施工质量和安全。

同时,还需要合理调配资源,提高工作效率,保证施工进度和质量的要求。

无梁楼盖施工方案

无梁楼盖施工方案

32#楼地下车库施工方案一、工程概况1. 本工程地下一层,为无梁楼盖,底板厚300 (400),砼等级为C30P6顶板厚为400(500)mm混凝土等级为C30P6钢筋型号与间距按设计要求进行设置,框架柱混凝土强度等级为C30,扶壁柱混凝土强度等级同所在外墙C30P6层高3.75米,局部4.4 米高.2. 本工程分两个流水段施工,以10~11轴处后浇带划分,即1~10轴为第一施工段,11~23轴为第二施工段。

二、垫层混凝土的施工1、施工准备施工前应准备好施工用的机具和劳动力。

主要机具有:尖锹、平锹、平板式振捣器、木抹子、铝合金刮尺、胶皮水管、、塔吊及照明设备。

主要人员:瓦工、混凝土工、测量工、信号工。

施工前应清理好混凝土运输车通行道路及停放场地,所有与混凝土浇筑有关的人员要及时到位。

在混凝土浇筑期间,为保证连续浇筑,防止塔吊出现故障等问题,施工现场应备有手推车及翘板。

2、施工条件1)基坑(槽)清理完毕,表面浮砂用水撼实,垫层砼浇筑前用平板震捣器振捣修平。

2)测量人员已对浇筑区域各个基坑(槽)及排水沟的下口及相应的上口尺寸、轴线尺寸、标高尺寸、放坡角度和长度进行检查复测,各桩上已标好混凝土浇筑标高,符合设计要求。

3、施工部位基础垫层进行砼浇筑4、施工要点控制好各单体标高,垫层厚100mm采用C15砼浇筑。

工艺流程:清理基底及基础顶面f弹出上、下底口线f浇筑砼f找平f养护⑴坡与基础底面或基础顶面的交接处,应做成圆角⑵基底及基顶表面清理:基底及基顶表面的淤泥、杂物应清理干净,并应用排水及防水措施。

表面应用水润湿⑶砼采用商品砼,及时记录各砼泵车的进场时间。

⑷垫层标高用木桩控制正确,垫层混凝土可以分层、分段浇筑。

⑸垫层砼要压平,三次抹光,严格控制标高:按标高检查一下上平,然后用大杠刮平、表面再用木抹子搓平。

第二次,第三次搓平工作要根据已浇注混凝土的凝结情况及时进行。

⑹垫层浇筑完后,应在12h内浇水养护,禁止上人。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

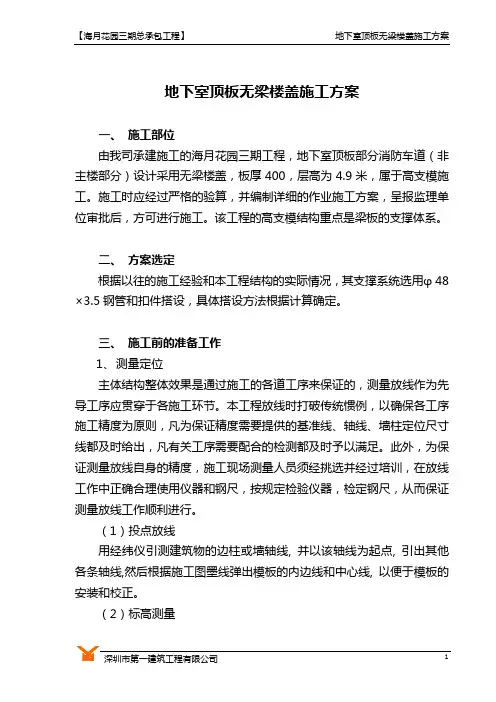

地下室顶板无梁楼盖施工方案
一、施工部位
由我司承建施工的海月花园三期工程,地下室顶板部分消防车道(非主楼部分)设计采用无梁楼盖,板厚400,层高为米,属于高支模施工。

施工时应经过严格的验算,并编制详细的作业施工方案,呈报监理单位审批后,方可进行施工。

该工程的高支模结构重点是梁板的支撑体系。

二、方案选定
根据以往的施工经验和本工程结构的实际情况,其支撑系统选用φ48×钢管和扣件搭设,具体搭设方法根据计算确定。

三、施工前的准备工作
1、测量定位
主体结构整体效果是通过施工的各道工序来保证的,测量放线作为先导工序应贯穿于各施工环节。

本工程放线时打破传统惯例,以确保各工序施工精度为原则,凡为保证精度需要提供的基准线、轴线、墙柱定位尺寸线都及时给出,凡有关工序需要配合的检测都及时予以满足。

此外,为保证测量放线自身的精度,施工现场测量人员须经挑选并经过培训,在放线工作中正确合理使用仪器和钢尺,按规定检验仪器,检定钢尺,从而保证测量放线工作顺利进行。

(1)投点放线
用经纬仪引测建筑物的边柱或墙轴线, 并以该轴线为起点, 引出其他各条轴线,然后根据施工图墨线弹出模板的内边线和中心线, 以便于模板的安装和校正。

(2)标高测量
根据模板实际的要求用水准仪把建筑物水平标高直接引测到模板安装位置。

在无法直接引测时, 可采取间接引测的方法, 即用水准仪将水平标高先引测到过渡引测点, 作为上层结构构件模板的基准点, 用来测量和复核其标高位置。

(3)找平
模板承垫底部应预先找平, 以保证模板位置正确, 防止模板底部漏浆。

常用的找平方法是沿模板内边线用1:3水泥砂浆抹找平层, 另外, 在外墙、边柱部位, 继续安装模板前, 要设置模板承垫条带, 并用仪器校正, 使其平直。

2、材料准备
(1)木枋刨直,所有进场木枋均需刨直使用,且规格大小一致。

(2)支撑杆要整理,有破损、大范围裂缝(特别是焊缝脱开)、弯曲度较大的支撑杆均需替换。

连接、固定支撑杆用的卡扣应整理,有破损等缺陷的均需替换。

(3)螺杆加工根据要求分类加工,如普通螺杆、防水螺杆、一次性螺杆等。

四、模板支设施工工艺
(一)模板支设的基本施工工艺
1、平台及梁板铺设
a.立杆间距为700×700,木方间距为300。

b.平台模板接缝处下方必须有木枋。

c.平台木枋搭接处,应错开或加间距400mm的木枋来加强。

d.支撑必须均匀上紧,梁底支撑距梁边不得过远,必须保持在以内的距离,高度超过700mm以上的框架梁底部必须加一排支撑杆立在梁中,使梁底立杆间距调整为500×500。

e.梁板交接处下方必须用木枋支撑,以板模压梁侧模。

f.梁斜撑用板条或短木枋,角度在450~600,支撑在侧模上部横木枋
上,间距为@1000。

g.梁高超过700mm的框架梁除加斜撑外,梁中部还应用?12螺杆对拉,间距为@800。

h.高低跨吊模根部用马凳将木枋垫起,马凳用的钢筋直径应不小于Φ16,马凳间距为@1000。

i.梁板跨度超过4m的均应起拱,起拱高度为全跨长度的L/400;跨度大于2m的悬臂梁应起拱L/300;曲梁跨中预起拱L/400。

j.平台满堂脚手架沿全高加双向剪刀撑。

k.梁底脚手架横杆采用双卡扣固定,以抵抗横杆传递的集中荷载。

五、板模板验算
本计算以最大板厚400为例
1、作用在梁底模板的均布荷载q
荷载标准值:
(1)模板及其支架自重: q1=m2×=m;
(2)新浇筑砼自重: q2=24KN/m3××=m;
(3)钢筋自重: q3=m3××=m;
(4)振捣砼时产生的荷载:q4=m2×=m;
荷载设计值:
q=(q1+q2+q3 )+×q4
=×(++)+×
=m
2、板的底板一般支承在楞木或顶撑上,楞木间距为300mm,按连续梁计算,可通过《建筑结构计算手册》的附表计算它的最大弯矩、剪应力和挠度。

再按以下公式分别进行强度和刚度验算。

截面抵抗矩:W ji≥M/f m
剪应力:τmax=3υ/bh≤f V
挠度:W A=K f ql4/100EI≤[W]=l/400
式中:
M——计算最大弯矩;
f m——木材抗弯强度设计值,施工荷载的调整系数m=,
f m =13N/mm2;
υ——计算最大剪力K1ql,K1为剪力系数,可以从等截面连续梁的计算系数表中查得;
b——底板的宽度;
h——底板的厚度;
f V——木材抗剪强度设计值;
K f——挠度系数,按四跨连续梁考虑;
(1)强度计算:
底板按四跨连续梁计算,按最不利荷载布置。

由等截面连续梁的计算系数表中查得:
K m =,K V =,K f =,
W n=1/6bh2=1/6×1000×182=54000mm3
Mmax =K m ql2
=××
=·m
б= Mmax / W n
=×106/54000mm3
=mm2<f m =13N/mm2
满足要求
(2)剪应力计算:
υ=K V·ql
=××
= KN
剪应力τmax=3υ/2bh
=3××103/2×1000×18
=
f V= Mp a>τmax=
满足要求
(3)挠度计算:
按强度验算荷载组合,进行挠度验算时,不考虑振动荷载,所以:
q=q1+q2+q3
=++
=m
W A=K f ql4/100EI
=××3004/(100×10000×1/12×400×183)
=≤[W]=l/400=300/400=
满足要求
六、板钢管支撑体系验算
本工程使用φ48×扣件式钢管脚手架支撑,搭设施工方法详见模板搭设施工工艺。

以最大板厚400为例,计算中间立杆受力。

(1)横向水平杆的强度计算:
传递给横向水平杆的线性荷载为:
q=××1/2=m
M=ql2/8=×8= KN·m
φ48×杆件的截面抵抗矩为W=5080mm3(《建筑施工脚手架实用手册》表4-31)
τ=M/W=×106/5080=mm2<f=205N/mm2
满足要求
(2)挠度计算:
υ=5q1l4/384EI=5××7004/384×206×103××104=<W A=l/400=
满足要求
(3)立杆的稳定计算:
作用在立杆上的最大施工荷载为:
N=m× =
轴心压杆的稳定系数ф
λ=μh/I=×1800/=205
查《建筑施工脚手架实用手册》表4-37A得ф=
立杆压力设计值为:
F=фAf c
=××102×205
= KN>
满足要求
(4)卡扣抗滑计算:
横向水平杆传递给立柱集中荷载为N=,卡扣抗滑承载力设计值为大于。

满足要求。

七、高支模整体抗倾覆措施
由于地下室顶板(车库)为无梁楼盖,整体连续性强,砼浇注是以后浇带为界分段施工,不均匀堆载会产生细微的水平推力,为防止满堂脚手架的水平侧移及倾覆,采取以下抗侧移及抗倾覆措施:
1、砼浇注时采用二台输送泵,以后浇带为界对称下料,布置图如图1所示:
2、在底板砼浇注时预埋钢筋,在地下室顶板满堂脚手架搭设时用八号铁线拉结。

3、满堂脚手架搭设时设置的剪刀撑延伸至底板面,作反支撑点。

如图2所示:
4、顶板砼浇注前及浇注过程中,加强模板及支撑架的检查,发现异常,及时采取加固措施,进行合理处理。

八、高支模整体稳定措施
1.高支模支撑体系的水平纵横拉杆严格按700mm 的竖向间距设置。

2.纵横向均应设置垂直剪刀撑,其间距为6m;同时主梁支撑立杆也必须设置剪刀撑。

3.单块梁板的模板支撑体系的四周边缘,必须设置剪刀撑,防止边缘失稳,造成质量事故。

4.脚手架立杆应将荷载卸载至砼承台、基础梁上,落在回填土上的立杆应在根部加设300×300的模板做垫块。

待浇砼板面
八号铁线绑扎地下室底板扫地杆预埋钢筋
沿板块周边设置
间距2100
九、高支模安全技术措施
1.应遵守高处作业安全技术规范有关规定;
2.模板及支撑系统在安装过程中必须设置防倾覆的可靠临时措施;
3.施工现场应搭设工作梯,作业人员不得爬支架上下;
4.高支模上空临边要有足够的操作平台和安全防护,特别在后浇带处应加强防护;
5.模板安装、钢筋绑扎、砼浇筑时,应避免材料、机具、工具过于集中堆放;
6.不准架设探头板及未固定的立杆;
7.模板拆除须待预应力张拉后进行,防止倒塌事故发生;
8.拆摸应严格遵守从上而下的原则,先拆非承重模板,后拆承重模板,禁止抛掷模板。

十、钢筋绑扎及砼浇注
钢筋绑扎及砼浇注见地下室施工方案有关钢筋绑扎及砼浇注施工工艺。
