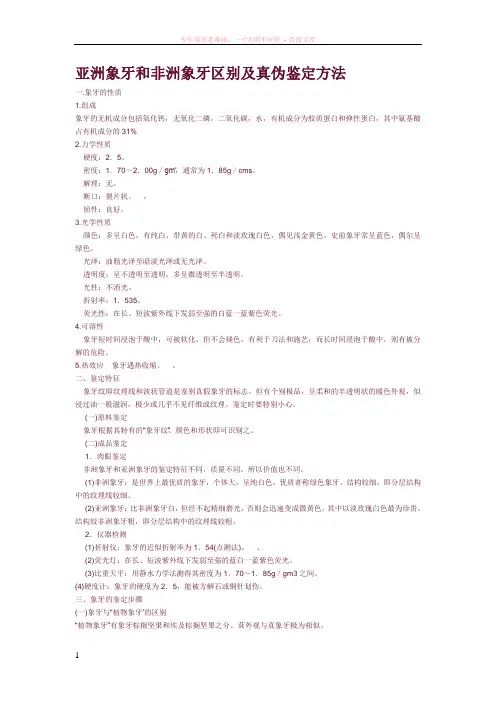

亚洲象牙和非洲象牙区别及真伪鉴定方法

亚洲象牙和非洲象牙区别及真伪鉴定方法

一.象牙的性质

1.组成

象牙的无机成分包括氧化钙，无氧化二磷，二氧化碳，水，有机成分为胶质蛋白和弹性蛋白，其中氨基酸占有机成分的31%

2.力学性质

硬度：2．5。

密度：1．70～2．00g／gm’，通常为1．85g／cms。

解理：无。·

断口：裂片状。，

韧性：良好。

3.光学性质

颜色：多呈白色，有纯白、带黄的白、死白和淡玫瑰白色，偶见浅金黄色。史前象牙常呈蓝色，偶尔呈绿色。

光泽：油脂光泽至暗淡光泽或无光泽。

透明度：呈不透明至透明，多呈微透明至半透明。

光性：不消光。

折射率：1．535。

荧光性：在长、短波紫外线下发弱至强的白蓝一蓝紫色荧光。

4.可溶性

象牙短时间浸泡于酸中，可被软化，但不会褪色，有利于刀法和施艺；而长时间浸泡于酸中，则有被分解的危险。

5.热效应象牙遇热收缩。。

二、鉴定特征

象牙纹即纹理线和波状管道是鉴别真假象牙的标志。但有个别极品，呈柔和的半透明状的暖色外观，似浸过油一般滋润，极少或几乎不见纤维或纹理。鉴定时要特别小心。

(一)原料鉴定

象牙根据其特有的“象牙纹”、颜色和形状即可识别之。

(二)成品鉴定

1．肉眼鉴定

非洲象牙和亚洲象牙的鉴定特征不同，质量不同，所以价值也不同。

(1)非洲象牙：是世界上最优质的象牙，个体大，呈纯白色，优质者称绿色象牙。结构较细，即分层结构中的纹理线较细。

(2)亚洲象牙：比非洲象牙白，但经不起精细磨光，否则会迅速变成微黄色，其中以淡玫瑰白色最为珍贵。结构较非洲象牙粗，即分层结构中的纹理线较粗。

2．仪器检测·

(1)折射仪：象牙的近似折射率为1．54(点测法)。、

(2)荧光灯：在长、短波紫外线下发弱至强的蓝白一蓝紫色荧光。

(3)比重天平：用静水力学法测得其密度为1．70～1．85g／gm3之间。·

(4)硬度计：象牙的硬度为2．5，能被方解石或铜针划伤。

三、象牙的鉴定步骤

(一)象牙与“植物象牙’的区别

“植物象牙”有象牙棕榈坚果和埃及棕搁坚果之分。萁外观与真象牙极为相似。

1．象牙棕搁坚果

该植物是生长在巴西、秘鲁及南美洲大部分温暖森林中的矮棕榈树，其果实中的种籽，

有鸡蛋般大小，有如象牙般洁白，其硬度、折射率和荧光性与真象牙相近，外观极为相似。区

别在于：

(1)结构不同：在横断面上，真象牙具有旋转引擎纹理线；而坚果则呈蜂巢状结构。在纵断面上，真象牙具有近于平行的波纹线；而坚果则为平行粗直线，且线条中还具有细胞结构。

(2)对硫酸的反应不同：真象牙遇硫酸不变色；而坚果表面呈现玫瑰色调，同时说明易被染色。

(3)对盐酸的反应不同：真象牙滴盐酸起泡；而坚果不起泡．

(4)密度不同：真象牙的密度较大，为1．70～1．85g／cms；而坚果为1．40—1．43g／cm3。

(5)韧性不同：坚果较真象牙韧性好，易于加工，用刀片即可切削．

2．埃及棕搁坚果

该植物生长于埃及和中非，其果实不如象牙棕榈坚果稳定，原先较硬，然而随着时间的推移可能分解．埃及坚果与象牙坚果的折射率相近，但质地稍软。其外观也与真象牙相似。区别在于：

(1)结构不同：在横断面上，真象牙呈旋转引擎纹理线；而坚果呈密集分布的繁星状结构。在纵断面上，真象牙为近于平行的连续的波纹线；而坚果呈断续的波纹线或蠕虫状。

(2)密度不同：真象牙的密度较大，为1．70～1．85g／cms；而坚果仅为1．36～1．40g／cm。

(3)对盐酸的反应不同：真象牙滴盐酸起泡；而坚果则不反应。

(二)真象牙与动物骨骼的区别

尽管牙齿与骨骼毫无关系，但致密型骨骼制品与象牙制品在外观上却极为相似。区别在于:

1．组织结构不同

在横断面上，真象牙具有旋转引擎纹理线；而动物骨骼呈空心管状构造，即呈现“哈弗氏系统”的圆形或椭圆形，且每个系统均被空腔道壁中的骨质腔隙包围的构造。在纵断面上，真象牙呈近于平行的波纹线；而动物骨骼则呈现黑点或线，即较粗的暗色条带(“哈弗氏管&rdquo，或连成一体，或至少由斜向横管相连，并分布于椭圆形的卵状腔隙物质中。

2．折射率不同

真象牙的折射率略低，为1．535；而动物骨骼则介于1．54～1．56之间。

3．密度不同

真象牙密度略低，为1．70～1．85g／CITI’；而动物骨骼为1．94～2．10g／crn’。

4.建度不同

真象牙稍软，为2．5；而动物骨骼为2．75。
