数字逻辑电路实验报告
数字逻辑实验报告实验
一、实验目的1. 理解数字逻辑的基本概念和基本原理。
2. 掌握数字逻辑电路的基本分析方法，如真值表、逻辑表达式等。
3. 熟悉常用数字逻辑门电路的功能和应用。
4. 提高数字电路实验技能，培养动手能力和团队协作精神。
二、实验原理数字逻辑电路是现代电子技术的基础，它主要研究如何用数字逻辑门电路实现各种逻辑功能。
数字逻辑电路的基本元件包括与门、或门、非门、异或门等，这些元件可以通过组合和连接实现复杂的逻辑功能。
1. 与门：当所有输入端都为高电平时，输出端才为高电平。
2. 或门：当至少有一个输入端为高电平时，输出端为高电平。
3. 非门：将输入端的高电平变为低电平，低电平变为高电平。
4. 异或门：当输入端两个高电平或两个低电平时，输出端为低电平，否则输出端为高电平。
三、实验内容1. 实验一：基本逻辑门电路的识别与测试（1）认识实验仪器：数字电路实验箱、逻辑笔、示波器等。
（2）识别与测试与门、或门、非门、异或门。
（3）观察并记录实验现象，分析实验结果。
2. 实验二：组合逻辑电路的设计与分析（1）设计一个简单的组合逻辑电路，如加法器、减法器等。
（2）根据真值表列出输入输出关系，画出逻辑电路图。
（3）利用逻辑门电路搭建电路，进行实验验证。
（4）观察并记录实验现象，分析实验结果。
3. 实验三：时序逻辑电路的设计与分析（1）设计一个简单的时序逻辑电路，如触发器、计数器等。
（2）根据电路功能，列出状态表和状态方程。
（3）利用触发器搭建电路，进行实验验证。
（4）观察并记录实验现象，分析实验结果。
四、实验步骤1. 实验一：（1）打开实验箱，检查各电路元件是否完好。
（2）根据电路图连接实验电路，包括与门、或门、非门、异或门等。
（3）使用逻辑笔和示波器测试各逻辑门电路的输出，观察并记录实验现象。
2. 实验二：（1）根据实验要求，设计组合逻辑电路。
（2）列出真值表，画出逻辑电路图。
（3）根据逻辑电路图连接实验电路，包括所需逻辑门电路等。
数字逻辑实验报告
实验报告实验一基本门电路功能验证实验实验目的：验证与非门74LS00（或74HC00）、或非门74LS02）以及非门74LS04（或74HC04）逻辑功能1.验证与非门的逻辑功能实验器材：数字逻辑实验箱一个；数字万用表一个；5V电源一个；导线若干；实验原理：74LS00（或74HC00）为四个二输入端的与非门，74LS04（或74HC04）是六反相器。
其引脚分别如图1、2所示。
实验过程：参照引脚分布图，连接电路图，在电路图连接完成之前要断开电源。
1,2两个端口为输入端，1,2两个输入端接在控制端，通过波动上下开关来改变输入电阻的大小，通过控制2个输入端电平的高低。
3为输出端，接在信号显示管上，通过显示管来确定输出信号是否有效。
，用万能表测量出输出端的电平大小，并及时记录下实验结果。
图2 74LS00引脚分布图图1 74LS00引脚分布图实验结果：得到如下四组数据，根据数据得出真值表A(V) B(V) C(V)0.31 0.31 4.134.65 0.35 4.110.35 4.65 4.124.66 4.65 0.19实验结论：实验结果验证了与非门逻辑电路的功能，可以用一个图和真值表表示：2.验证或非门的逻辑功能实验器材：数字逻辑实验箱一个；数字万用表一个；5V电源一个；导线若干；实验原理：74LS02为四个二输入端的与非门，74LS04（或74HC04）是六反相器。
实验过程：参照引脚分布图，连接电路图，在电路图连接完成之前要断开电源。
1,2两个端口为输入端，1,2两个输入端接在控制端，通过波动上下开关来改变输入电阻的大小，通过控制2个输入端电平的高低。
3为输出端，接在信号显示管上，通过显示管来确定输出信号是否有效。
，用万能表测量出输出端的电平大小，并及时记录下实验结果。
实验结果：A(V) B(V) C(V)0.02 0.02 4.290.16 4.35 0.154.16 4.50 0.164.52 0.14 0.13实验结论：实验结果验证了或非门逻辑电路的功能，可以用一个图和真值表表示：3.验证非门的逻辑功能实验器材：数字逻辑实验箱一个；数字万用表一个；5V电源一个；导线若干；实验原理：74LS04（或74HC04）为四个二输入端的与非门，74LS04（或74HC04）是六反相器。
逻辑电路实验实验报告
一、实验名称逻辑电路实验二、实验目的1. 掌握基本的数字逻辑电路设计方法。
2. 理解并掌握常用的逻辑门及其组合电路。
3. 提高实验操作技能和观察能力。
4. 培养团队协作精神。
三、实验原理数字逻辑电路是构成数字系统的基本单元，主要由逻辑门、触发器等基本元件组成。
逻辑门是数字电路的基本单元，它按照一定的逻辑规则实现基本的逻辑运算。
本实验主要涉及以下逻辑门及其组合电路：1. 与门（AND）：当所有输入信号都为高电平时，输出信号才为高电平。
2. 或门（OR）：当至少一个输入信号为高电平时，输出信号才为高电平。
3. 非门（NOT）：将输入信号取反。
4. 异或门（XOR）：当输入信号不同时，输出信号为高电平。
四、实验器材1. 逻辑门实验板2. 逻辑笔3. 万用表4. 逻辑分析仪5. 示波器6. 计时器五、实验内容1. 与门、或门、非门、异或门的逻辑功能测试2. 组合逻辑电路设计3. 电路仿真与验证六、实验步骤1. 与门、或门、非门、异或门的逻辑功能测试（1）按照实验指导书，连接与门、或门、非门、异或门实验板。
（2）使用逻辑笔和万用表，测试各个逻辑门的输入、输出信号。
（3）记录测试结果，与理论值进行对比，分析实验误差。
2. 组合逻辑电路设计（1）根据设计要求，选择合适的逻辑门，绘制电路图。
（2）使用实验板，搭建组合逻辑电路。
（3）测试电路功能，验证设计是否正确。
3. 电路仿真与验证（1）使用逻辑分析仪或示波器，观察电路的输入、输出信号波形。
（2）分析波形，验证电路功能是否符合预期。
七、实验结果与分析1. 与门、或门、非门、异或门的逻辑功能测试实验结果如下：与门：当所有输入信号都为高电平时，输出信号才为高电平。
或门：当至少一个输入信号为高电平时，输出信号才为高电平。
非门：将输入信号取反。
异或门：当输入信号不同时，输出信号为高电平。
2. 组合逻辑电路设计（1）设计一个4位二进制加法器，包括两个输入端（A、B）和两个输出端（S、C）。
数字逻辑电路实验报告
数字逻辑电路实验报告指导老师:班级:学号:姓名：时间：第一次试验一、实验名称：组合逻辑电路设计1二、试验目的：掌握组合逻辑电路的功能测试。
1、验证半加器和全加器的逻辑功能。
2、、学会二进制数的运算规律。
3、试验所用的器件和组件：三、74LS00 3片，型号二输入四“与非”门组件74LS20 1片，型号四输入二“与非”门组件74LS86 1片，型号二输入四“异或”门组件实验设计方案及逻辑图：四、/全减法器，如图所示：1、设计一位全加时做减法运时做加法运算，当M=1M决定的，当M=0 电路做加法还是做减法是由SCin分别为加数、被加数和低位来的进位，、B和算。
当作为全加法器时输入信号A分别为被减数，减数Cin、B和为和数，Co为向上的进位；当作为全减法时输入信号A 为向上位的借位。
S为差，Co和低位来的借位，1）输入/（输出观察表如下：（2）求逻辑函数的最简表达式函数S的卡诺图如下：函数Co的卡诺如下：化简后函数S的最简表达式为：Co的最简表达式为：2（3）逻辑电路图如下所示：、舍入与检测电路的设计：2F1码，用所给定的集成电路组件设计一个多输出逻辑电路，该电路的输入为8421为奇偶检测输出信号。
当电路检测到输入的代码大于或F2为“四舍五入”输出信号，的个数为奇数时，电路。
当输入代码中含1F1=1;等于5是，电路的输出其他情况F1=0 F2=0。
该电路的框图如图所示：的输出F2=1，其他情况输出观察表如下：（输入/0 1 0 0 1 01 0 1 0 0 11 1 1 0 0 01 0 1 1 1 11 0 0 1 0 11 0 1 0 0 11 0 0 1 1 01 1 1 0 1 11 0 1 1 0 011111求逻辑函数的最简表达式（2）的卡诺如下：函数F1 F2函数的卡诺图如下：的最简表达式为：化简后函数F2 的最简表达式为：F1）逻辑电路图如下所示；（3课后思考题五、化简包含无关条件的逻辑函数时应注意什么？1、答：当采用最小项之和表达式描述一个包含无关条件的逻辑问题时，函数表达式中，并不影响函数的实际逻辑功能。
数字逻辑综合实验报告
一、实验目的本次实验旨在通过实际操作，加深对数字逻辑基本原理和设计方法的理解，提高学生在数字电路设计、仿真和调试方面的实践能力。
通过完成以下实验任务，使学生掌握以下技能：1. 理解数字逻辑电路的基本概念和原理。
2. 掌握数字逻辑电路的设计方法和步骤。
3. 学会使用仿真软件进行电路设计和仿真测试。
4. 掌握数字逻辑电路的调试和优化方法。
二、实验内容本次实验主要包含以下三个部分：1. 组合逻辑电路设计：设计一个四位加法器，并使用Logisim软件进行仿真测试。
2. 时序逻辑电路设计：设计一个简单的计数器，并使用Verilog语言进行描述和仿真。
3. 数字逻辑电路综合应用：设计一个简单的数字信号处理器，实现基本的算术运算。
三、实验步骤1. 组合逻辑电路设计（1）分析题目要求，确定设计目标和输入输出关系。
（2）根据输入输出关系，设计四位加法器的逻辑电路。
（3）使用Logisim软件搭建电路，并设置输入信号。
（4）观察仿真结果，验证电路功能是否正确。
2. 时序逻辑电路设计（1）分析题目要求，确定设计目标和状态转移图。
（2）使用Verilog语言描述计数器电路，包括模块定义、输入输出定义、状态定义和状态转移逻辑。
（3）使用仿真软件进行测试，观察电路在不同状态下的输出波形。
3. 数字逻辑电路综合应用（1）分析题目要求，确定设计目标和功能模块。
（2）设计数字信号处理器电路，包括算术运算单元、控制单元和存储单元等。
（3）使用仿真软件进行测试，验证电路能否实现基本算术运算。
四、实验结果与分析1. 组合逻辑电路设计实验结果：通过仿真测试，四位加法器电路功能正常，能够实现两个四位二进制数的加法运算。
分析：在设计过程中，遵循了组合逻辑电路设计的基本原则，确保了电路的正确性。
2. 时序逻辑电路设计实验结果：通过仿真测试，计数器电路功能正常，能够实现从0到9的计数功能。
分析：在设计过程中，正确描述了状态转移图，并使用Verilog语言实现了电路的功能。

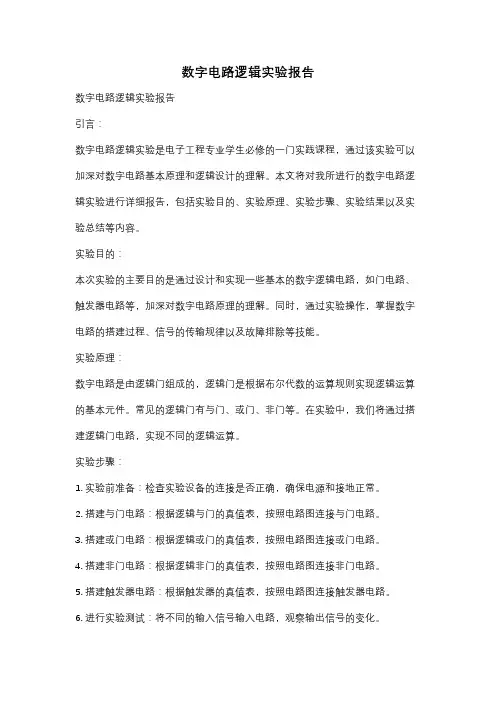

数字电路逻辑实验报告
数字电路逻辑实验报告数字电路逻辑实验报告引言：数字电路逻辑实验是电子工程专业学生必修的一门实践课程，通过该实验可以加深对数字电路基本原理和逻辑设计的理解。
本文将对我所进行的数字电路逻辑实验进行详细报告，包括实验目的、实验原理、实验步骤、实验结果以及实验总结等内容。
实验目的：本次实验的主要目的是通过设计和实现一些基本的数字逻辑电路，如门电路、触发器电路等，加深对数字电路原理的理解。
同时，通过实验操作，掌握数字电路的搭建过程、信号的传输规律以及故障排除等技能。
实验原理：数字电路是由逻辑门组成的，逻辑门是根据布尔代数的运算规则实现逻辑运算的基本元件。
常见的逻辑门有与门、或门、非门等。
在实验中，我们将通过搭建逻辑门电路，实现不同的逻辑运算。
实验步骤：1. 实验前准备：检查实验设备的连接是否正确，确保电源和接地正常。
2. 搭建与门电路：根据逻辑与门的真值表，按照电路图连接与门电路。
3. 搭建或门电路：根据逻辑或门的真值表，按照电路图连接或门电路。
4. 搭建非门电路：根据逻辑非门的真值表，按照电路图连接非门电路。
5. 搭建触发器电路：根据触发器的真值表，按照电路图连接触发器电路。
6. 进行实验测试：将不同的输入信号输入电路，观察输出信号的变化。
实验结果：经过实验测试，我们得到了以下结果：1. 与门电路：当输入信号A和B同时为高电平时，输出信号为高电平；否则输出信号为低电平。
2. 或门电路：当输入信号A和B中至少有一个为高电平时，输出信号为高电平；否则输出信号为低电平。
3. 非门电路：当输入信号为高电平时，输出信号为低电平；当输入信号为低电平时，输出信号为高电平。
4. 触发器电路：触发器电路可以实现存储功能，当输入信号满足特定条件时，输出信号的状态会发生改变。
实验总结：通过本次实验，我对数字电路逻辑的原理和设计有了更深入的理解。
通过搭建不同的逻辑门电路和触发器电路，我熟悉了数字电路的搭建过程，并掌握了信号的传输规律。
数字逻辑实验报告
一、实验目的1. 理解数字逻辑的基本概念和原理。
2. 掌握逻辑门电路的基本功能和应用。
3. 学会使用逻辑门电路设计简单的组合逻辑电路。
4. 培养实际动手能力和分析问题、解决问题的能力。
二、实验原理数字逻辑是研究数字电路的基本原理和设计方法的一门学科。
数字电路是由逻辑门电路组成的，逻辑门电路是实现逻辑运算的基本单元。
常见的逻辑门电路有与门、或门、非门、异或门等。
组合逻辑电路是由逻辑门电路组成的，其输出仅与当前的输入有关，而与电路的历史状态无关。
组合逻辑电路的设计方法主要有真值表法、逻辑函数法、卡诺图法等。
三、实验仪器与设备1. 数字逻辑实验箱2. 移动电源3. 连接线4. 逻辑门电路模块5. 计算器四、实验内容1. 逻辑门电路测试（1）测试与门、或门、非门、异或门的功能。
（2）测试逻辑门电路的输出波形。
2. 组合逻辑电路设计（1）设计一个4位二进制加法器。
（2）设计一个4位二进制减法器。
（3）设计一个4位二进制乘法器。
（4）设计一个4位二进制除法器。
五、实验步骤1. 逻辑门电路测试（1）将实验箱上相应的逻辑门电路模块插入实验板。
（2）根据实验要求，连接输入端和输出端。
（3）打开移动电源，将输入端接入逻辑信号发生器。
（4）观察输出波形，记录实验结果。
2. 组合逻辑电路设计（1）根据实验要求，设计组合逻辑电路的原理图。
（2）根据原理图，将逻辑门电路模块插入实验板。
（3）连接输入端和输出端。
（4）打开移动电源，将输入端接入逻辑信号发生器。
（5）观察输出波形，记录实验结果。
六、实验结果与分析1. 逻辑门电路测试实验结果如下：（1）与门：当两个输入端都为高电平时，输出为高电平。
（2）或门：当两个输入端至少有一个为高电平时，输出为高电平。
（3）非门：输入端为高电平时，输出为低电平；输入端为低电平时，输出为高电平。
（4）异或门：当两个输入端不同时，输出为高电平。
2. 组合逻辑电路设计实验结果如下：（1）4位二进制加法器：能够实现两个4位二进制数的加法运算。
数字逻辑电路实验报告
一、实验目的1. 熟悉数字逻辑电路的基本原理和基本分析方法。
2. 掌握常用逻辑门电路的原理、功能及实现方法。
3. 学会使用数字逻辑电路实验箱进行实验操作，提高动手能力。
二、实验原理数字逻辑电路是现代电子技术的基础，它由逻辑门电路、触发器、计数器等基本单元组成。
本实验主要涉及以下内容：1. 逻辑门电路：与门、或门、非门、异或门等。
2. 组合逻辑电路：半加器、全加器、译码器、编码器等。
3. 时序逻辑电路：触发器、计数器、寄存器等。
三、实验仪器与设备1. 数字逻辑电路实验箱2. 示波器3. 信号发生器4. 万用表5. 逻辑笔四、实验内容及步骤1. 逻辑门电路实验（1）与门、或门、非门、异或门原理实验步骤：1）按实验箱上的逻辑门电路原理图连接电路；2）使用信号发生器产生输入信号，用逻辑笔观察输出信号；3）分析实验结果，验证逻辑门电路的原理。
（2）组合逻辑电路实验步骤：1）按实验箱上的组合逻辑电路原理图连接电路；2）使用信号发生器产生输入信号，用逻辑笔观察输出信号；3）分析实验结果，验证组合逻辑电路的原理。
2. 时序逻辑电路实验（1）触发器实验步骤：1）按实验箱上的触发器原理图连接电路；2）使用信号发生器产生输入信号，用示波器观察输出信号；3）分析实验结果，验证触发器的原理。
（2）计数器实验步骤：1）按实验箱上的计数器原理图连接电路；2）使用信号发生器产生输入信号，用示波器观察输出信号；3）分析实验结果，验证计数器的原理。
五、实验结果与分析1. 逻辑门电路实验实验结果：通过实验，我们验证了与门、或门、非门、异或门的原理，观察到了输入信号与输出信号之间的逻辑关系。
2. 组合逻辑电路实验实验结果：通过实验，我们验证了半加器、全加器、译码器、编码器的原理，观察到了输入信号与输出信号之间的逻辑关系。
3. 时序逻辑电路实验实验结果：通过实验，我们验证了触发器、计数器的原理，观察到了输入信号与输出信号之间的时序关系。
数字逻辑大实验报告
一、实验背景数字逻辑是计算机科学和电子工程领域的基础学科，研究数字系统的设计和分析。
本次大实验旨在通过实际操作，加深对数字逻辑电路原理的理解，掌握逻辑门电路、组合逻辑电路和时序逻辑电路的设计与实现方法。
二、实验目的1. 理解并掌握数字逻辑电路的基本原理和设计方法。
2. 掌握常用逻辑门电路的功能和应用。
3. 熟悉组合逻辑电路和时序逻辑电路的设计与实现。
4. 提高实验操作能力和问题解决能力。
三、实验内容本次实验共分为三个部分：1. 逻辑门电路实验（1）实验目的：验证常用逻辑门电路的逻辑功能，熟悉各种门电路的逻辑符号。
（2）实验内容：- 测试与非门、或门、与门、异或门、同或门、非门等逻辑门电路的逻辑功能。
- 利用Multisim软件绘制逻辑门电路仿真图，验证逻辑功能。
2. 组合逻辑电路实验（1）实验目的：掌握组合逻辑电路的设计与实现方法。
（2）实验内容：- 设计并实现一个4位二进制加法器。
- 设计并实现一个4位二进制乘法器。
- 利用Multisim软件对设计结果进行仿真验证。
3. 时序逻辑电路实验（1）实验目的：掌握时序逻辑电路的设计与实现方法。
（2）实验内容：- 设计并实现一个异步复位计数器。
- 设计并实现一个同步复位计数器。
- 利用Multisim软件对设计结果进行仿真验证。
四、实验步骤1. 熟悉实验设备，了解实验原理。
2. 根据实验要求，设计电路图。
3. 利用Multisim软件绘制电路图，并进行仿真验证。
4. 将设计好的电路图下载到实验板上，进行实际操作。
5. 观察实验结果，分析实验数据。
五、实验结果与分析1. 逻辑门电路实验：实验结果显示，所有逻辑门电路的逻辑功能均符合预期，验证了实验原理的正确性。
2. 组合逻辑电路实验：- 4位二进制加法器实验：实验结果显示，加法器能够正确实现两个4位二进制数的加法运算。
- 4位二进制乘法器实验：实验结果显示，乘法器能够正确实现两个4位二进制数的乘法运算。
数字逻辑实验报告
数字逻辑实验报告实验介绍数字逻辑是计算机科学不可或缺的基础课程，本次实验我们将学习数字逻辑的基本概念，使用Verilog语言实现逻辑电路，并在数字仿真软件中模拟电路的运行过程。
实验目的•理解数字逻辑电路的基本概念和原理；•掌握Verilog语言的基本语法和编程技巧；•学会使用数字仿真软件模拟数字逻辑电路的运行过程。
实验过程实验一：组合逻辑电路的实现本实验中我们将使用Verilog语言实现一个简单的组合逻辑电路。
组合逻辑电路是由一些基本逻辑门连接而成的电路，这些逻辑门输出状态仅受输入状态影响，不受电路的历史状态影响，因此称为组合逻辑电路。
在本实验中，我们将使用Verilog语言实现一个简单的组合逻辑电路，具体如下：module combinational_logic(input a, b, c, output d, e);assign d = ~(a & b);assign e = ~(c | d);endmodule以上Verilog代码实现了一个简单的组合逻辑电路，在电路中有三个输入端口(a、b、c)和两个输出端口(d、e)。
其中d输出端口为(a & b)的反相值，e输出端口为(c | d)的反相值。
实验二：时序逻辑电路的实现时序逻辑电路是一种与历史状态相关的电路，因此称为时序逻辑电路。
与组合逻辑电路的不同之处，在于时序逻辑电路有一种状态元件，在时钟信号的驱动下更改其状态。
在本实验中，我们将使用Verilog语言实现一个简单的时序逻辑电路，具体如下：module sequential_logic(input clock, reset, input data, output reg q);always @(posedge clock or negedge reset) beginif(!reset) beginq <= 1'b0;endelse beginq <= data;endendendmodule以上Verilog代码实现了一个简单的时序逻辑电路，在电路中有两个输入端口(clock、reset)和一个输出端口(q)。
数电综合实验报告(3篇)
第1篇一、实验目的1. 巩固和加深对数字电路基本原理和电路分析方法的理解。
2. 掌握数字电路仿真工具的使用，提高设计能力和问题解决能力。
3. 通过综合实验，培养团队合作精神和实践操作能力。
二、实验内容本次实验主要分为以下几个部分：1. 组合逻辑电路设计：设计一个4位二进制加法器，并使用仿真软件进行验证。
2. 时序逻辑电路设计：设计一个4位计数器，并使用仿真软件进行验证。
3. 数字电路综合应用：设计一个数字时钟，包括秒、分、时显示，并使用仿真软件进行验证。
三、实验步骤1. 组合逻辑电路设计：（1）根据题目要求，设计一个4位二进制加法器。
（2）使用Verilog HDL语言编写代码，实现4位二进制加法器。
（3）使用ModelSim软件对加法器进行仿真，验证其功能。
2. 时序逻辑电路设计：（1）根据题目要求，设计一个4位计数器。
（2）使用Verilog HDL语言编写代码，实现4位计数器。
（3）使用ModelSim软件对计数器进行仿真，验证其功能。
3. 数字电路综合应用：（1）根据题目要求，设计一个数字时钟，包括秒、分、时显示。
（2）使用Verilog HDL语言编写代码，实现数字时钟功能。
（3）使用ModelSim软件对数字时钟进行仿真，验证其功能。
四、实验结果与分析1. 组合逻辑电路设计：通过仿真验证，所设计的4位二进制加法器能够正确实现4位二进制加法运算。
2. 时序逻辑电路设计：通过仿真验证，所设计的4位计数器能够正确实现4位计数功能。
3. 数字电路综合应用：通过仿真验证，所设计的数字时钟能够正确实现秒、分、时显示功能。
五、实验心得1. 通过本次实验，加深了对数字电路基本原理和电路分析方法的理解。
2. 掌握了数字电路仿真工具的使用，提高了设计能力和问题解决能力。
3. 培养了团队合作精神和实践操作能力。
六、实验改进建议1. 在设计组合逻辑电路时，可以考虑使用更优的电路结构，以降低功耗。
2. 在设计时序逻辑电路时，可以尝试使用不同的时序电路结构，以实现更复杂的逻辑功能。
数字系统电路实验报告(3篇)
第1篇一、实验目的1. 理解数字系统电路的基本原理和组成。
2. 掌握数字电路的基本实验方法和步骤。
3. 通过实验加深对数字电路知识的理解和应用。
4. 培养学生的动手能力和团队合作精神。
二、实验原理数字系统电路是由数字逻辑电路构成的，它按照一定的逻辑关系对输入信号进行处理，产生相应的输出信号。
数字系统电路主要包括逻辑门电路、触发器、计数器、寄存器等基本单元电路。
三、实验仪器与设备1. 数字电路实验箱2. 数字万用表3. 示波器4. 逻辑分析仪5. 编程器四、实验内容1. 逻辑门电路实验（1）实验目的：熟悉TTL、CMOS逻辑门电路的逻辑功能和测试方法。
（2）实验步骤：1）搭建TTL与非门电路，测试其逻辑功能；2）搭建CMOS与非门电路，测试其逻辑功能；3）测试TTL与门、或门、非门等基本逻辑门电路的逻辑功能。
2. 触发器实验（1）实验目的：掌握触发器的逻辑功能、工作原理和应用。
（2）实验步骤：1）搭建D触发器电路，测试其逻辑功能；2）搭建JK触发器电路，测试其逻辑功能；3）搭建计数器电路，实现计数功能。
3. 计数器实验（1）实验目的：掌握计数器的逻辑功能、工作原理和应用。
（2）实验步骤：1）搭建同步计数器电路，实现加法计数功能；2）搭建异步计数器电路，实现加法计数功能；3）搭建计数器电路，实现定时功能。
4. 寄存器实验（1）实验目的：掌握寄存器的逻辑功能、工作原理和应用。
（2）实验步骤：1）搭建4位并行加法器电路，实现加法运算功能；2）搭建4位并行乘法器电路，实现乘法运算功能；3）搭建移位寄存器电路，实现数据移位功能。
五、实验结果与分析1. 逻辑门电路实验通过搭建TTL与非门电路和CMOS与非门电路，测试了它们的逻辑功能，验证了实验原理的正确性。
2. 触发器实验通过搭建D触发器和JK触发器电路，测试了它们的逻辑功能，实现了计数器电路，验证了实验原理的正确性。
3. 计数器实验通过搭建同步计数器和异步计数器电路，实现了加法计数和定时功能，验证了实验原理的正确性。
数字逻辑实验报告(完整)一套
数字逻辑电路实验一、实验目的1.初步了解TDS－4数字系统综合实验平台、数字万用表UT56的使用方法。
2.熟悉TTL中小规模集成电路的外型、管脚和使用方法。
3.掌握TTL与非门和异或门输入输出之间的逻辑关系及输入输出逻辑电平值。
二、实验器件、仪器和设备1. 4双输入与非门74LS00 1片2. 4异或门74LS86 1片3. 4双输入与非门74LS20 1片4. 4-2-3-2输入与或非门74LS64 1片5. 数字万用表UT56 1台6. PC机（数字信号显示仪）1台7 . TDS－4数字系统综合实验平台芯片引脚图三、实验步骤和测试分析1.初步了解TDS－4数字系统综合实验平台①学习数字万用表UT56的正确使用方法。
②利用数字万用表直流电压挡、实验平台LED指示灯及逻辑测试笔, 弄清TDS－4数字系统综合实验平台为我们提高的电源端+5V、接地点, 弄懂信号源逻辑电平开关K0~K11.2路单脉冲信号源功能及使用方法。
2. 测试逻辑门的逻辑功能①测试4双输入与非门74LS00中至少一个与非门的逻辑功能。
②测试4双输入异或门74LS86异或门的逻辑功能。
测试方法和结果记录方式如①要求。
4输入与非门测试表格双4输入与非门(附加)4异或门测试表格3.进一步了解TDS－4数字系统综合实验平台①学习实验平台提供的数字信号显示仪使用方法, 并利用其观察实验平台提供的所有固定频率时钟源12MHz、6MHz、3MHz、2MHz、1MHz、500KHz、100KHz共7 种频率的方波的波形图, 并记录3MHz、2MHz、1MHz三种频率的方波的波形图。
②利用数字信号显示仪, 观测与非门和异或门的控制特性。
观测方法如测试原理图所示, 记录输入、输出波形, 并对波形进行分析。
分析芯片是否满足所应有的逻辑功能, 判断芯片好坏。
通过上图的测试数据及波形照片, 可以得出芯片满足所应有的逻辑功能, 即所使用的74LS00为正常芯片。
数字逻辑实验报告完整版
华中科技大学计算机学院数字逻辑实验报告实验一组合逻辑电路的设计实验二同步时许逻辑电路设计实验三：异步时序逻辑电路设计姓名：学号：班级：指导老师：完成时间：实验一组合逻辑电路的设计一、实验目的1掌握组合逻辑电路的功能测试.2验证半加器和全加器的逻辑功能。
3学会二进制的运算规律。
二、实验器材74LS00 二输入四与非门、74LS04 六门反向器、74LS10 三输入三与非门、74LS86 二输入四异或门、74LS73 负沿触发JK触发器、74LS74 双D触发器。
三、实验内容内容A 一位全加全减器的实现。
电路做加法还是做减法由S控制。
当s=0时做加法运算，s=1时做减法运算，当作为全加器输入信号A、B和Cin分别作为加数、被加数和低位来的进位，F1和F2为合数和向上位的进位。
当作为全减器输入信号A、B和Cin分别作为减数、被减数和低位来的借位，F1和F2为差数和向上位的借位。
内容B 舍入与检测电路的设计。
用所给定的集成电路组件设计一个多输出逻辑电路，输入为8421码.F1为四舍五入输入信号，F2为奇偶检测输出信号。
当输入的信号大于或等于（5）10时，电路输出F1=1，其他情况为0；当输入代码中含1的个数为奇数是，输出F2=1，其他情况为0.框图如图所示：四、实验步骤内容A 一位全加全减器的实现。
由要求可得如下真值表：F1的卡诺图为： F2的卡诺图为：化简得F1=A○+B○+C, F2=.由F1和F2表达式画出电路图如下：根据电路图，连接电路。
接线后拨动开关，结果如图：内容B 舍入与检测电路的设计。
由题意，列出真值表如图：化简卡诺图得F1=, F2=A ○+B ○+C ○+D.由此画出电路图如下：按照所示的电路图连接电路，将电路的输出端接实验台的开关，通过拨动开关输入8421代码，电路输出接实验台显示灯。
每输出一个代码后观察显示灯，并记录结果如下表：接开关接灯五、试验体会1、化简包含无关变量的逻辑函数时，，由于是否包含无关项以及对无关项是令其值为1为0并不影响函数的实际逻辑功能，因此在化简时，利用这种任意性可以使逻辑函数得到更好的化简，从而使设计的电路得到更简2、多输出函数的组合逻辑电路，因为各函数之间往往存在相互联系，具有某些共同部分，因此应当将它们当做一个整体来考虑，而不应该将其截然分开。
数字电路实验的实验报告(3篇)
第1篇一、实验目的1. 理解和掌握数字电路的基本原理和组成。
2. 熟悉数字电路实验设备和仪器的基本操作。
3. 培养实际动手能力和解决问题的能力。
4. 提高对数字电路设计和调试的实践能力。
二、实验器材1. 数字电路实验箱一台2. 74LS00若干3. 74LS74若干4. 74LS138若干5. 74LS20若干6. 74LS32若干7. 电阻、电容、二极管等元器件若干8. 万用表、示波器等实验仪器三、实验内容1. 基本门电路实验（1）验证与非门、或非门、异或门等基本逻辑门的功能。
（2）设计简单的组合逻辑电路，如全加器、译码器等。
2. 触发器实验（1）验证D触发器、JK触发器、T触发器等基本触发器的功能。
（2）设计简单的时序逻辑电路，如计数器、分频器等。
3. 组合逻辑电路实验（1）设计一个简单的组合逻辑电路，如4位二进制加法器。
（2）分析电路的输入输出关系，验证电路的正确性。
4. 时序逻辑电路实验（1）设计一个简单的时序逻辑电路，如3位二进制计数器。
（2）分析电路的输入输出关系，验证电路的正确性。
5. 数字电路仿真实验（1）利用Multisim等仿真软件，设计并仿真上述实验电路。
（2）对比实际实验结果和仿真结果，分析误差原因。
四、实验步骤1. 实验前准备（1）熟悉实验内容和要求。
（2）了解实验器材的性能和操作方法。
（3）准备好实验报告所需的表格和图纸。
2. 基本门电路实验（1）搭建与非门、或非门、异或门等基本逻辑电路。
（2）使用万用表测试电路的输入输出关系，验证电路的功能。
（3）记录实验数据，分析实验结果。
3. 触发器实验（1）搭建D触发器、JK触发器、T触发器等基本触发电路。
（2）使用示波器观察触发器的输出波形，验证电路的功能。
（3）记录实验数据，分析实验结果。
4. 组合逻辑电路实验（1）设计4位二进制加法器电路。
（2）搭建电路，使用万用表测试电路的输入输出关系，验证电路的正确性。
（3）记录实验数据，分析实验结果。
数字逻辑入门实验报告
一、实验目的1. 理解数字逻辑的基本概念和原理。
2. 掌握基本的数字逻辑电路及其功能。
3. 培养动手能力和实际操作技能。
4. 学会使用实验设备进行数字逻辑电路的搭建和测试。
二、实验环境1. 实验设备：数字逻辑实验箱、数字万用表、示波器、逻辑分析仪等。
2. 实验软件：Multisim、Logisim等数字电路仿真软件。
三、实验内容1. 基本逻辑门电路实验a. 与门、或门、非门、与非门、或非门、异或门、同或门的搭建与测试。
b. 逻辑门电路组合实验，如半加器、全加器、译码器、编码器等。
2. 时序逻辑电路实验a. 基本触发器（D触发器、JK触发器、SR触发器）的搭建与测试。
b. 时序逻辑电路组合实验，如计数器、寄存器、顺序控制器等。
3. 组合逻辑电路实验a. 逻辑函数的化简与实现。
b. 逻辑电路的优化设计。
4. 时序逻辑电路实验a. 计数器的设计与实现。
b. 寄存器的应用与实现。
四、实验步骤1. 实验一：基本逻辑门电路实验a. 搭建与门、或门、非门、与非门、或非门、异或门、同或门电路。
b. 使用示波器观察输入、输出波形，验证电路功能。
c. 使用逻辑分析仪分析电路逻辑关系。
2. 实验二：时序逻辑电路实验a. 搭建D触发器、JK触发器、SR触发器电路。
b. 使用示波器观察触发器的输入、输出波形，验证电路功能。
c. 搭建计数器、寄存器、顺序控制器电路，观察电路功能。
3. 实验三：组合逻辑电路实验a. 使用真值表化简逻辑函数。
b. 设计逻辑电路，实现化简后的逻辑函数。
c. 使用示波器观察电路输入、输出波形，验证电路功能。
4. 实验四：时序逻辑电路实验a. 设计计数器电路，实现特定计数功能。
b. 设计寄存器电路，实现数据存储功能。
c. 使用示波器观察电路输入、输出波形，验证电路功能。
五、实验结果与分析1. 实验一：成功搭建了基本逻辑门电路，验证了电路功能。
2. 实验二：成功搭建了时序逻辑电路，验证了电路功能。
3. 实验三：成功实现了逻辑函数的化简与电路设计，验证了电路功能。
数字逻辑电路实验报告
数字逻辑电路实验报告一、实验目的：1、理解数字逻辑电路的基本原理以及电路特性。
2、掌握典型数字逻辑电路的设计、仿真和实验方法。
3、学会使用数字集成电路芯片进行数字逻辑电路的设计。
二、实验器材：1、数字分析仪。
2、数字万用表。
3、示波器。
三、实验原理：本次实验中采用的逻辑芯片为AND、OR、NOT和NAND四种基本逻辑电路。
这四种逻辑电路都是非反相型（即输出高电平被认为是逻辑 1），并具有以下逻辑公式：AND：Q=A·BOR：Q=A+BNOT：Q=~A，或Q=barA其中, A,B是输入端口的输入信号;Q是输出端口的输出信号。
四、实验内容：使用AND逻辑电路芯片设计两位二进制加法电路。
五、实验结果：按照逻辑公式，将两位二进制加法器的逻辑设计图画出如下所示。
然后，在电路实验平台上将电路连接好。
然后，我们检查了电路接线的正确性，并使用数字分析仪和数字万用表来测试电路的正确性和响应时间。
结果显示：当两个输入信号分别为 1、1 时，输出端口的信号为 10，符合二进制的加法规则。
当其中一个输入信号为 1，另一个输入信号为0时，输出端口的信号为 1，仍符合二进制的加法规则。
结果显示：计数器电路可以正常工作，它可以将输入的连续的脉冲信号转换为二进制计数器输出的信号。
六、实验分析：通过实验，我们进一步深入了解了数字逻辑电路的基本原理和工作特性，以及数字逻辑电路设计、仿真和实验的方法。
在实验中，我们学会了使用基本的数字逻辑电路芯片，如AND、OR、NOT和NAND等，设计了包括二进制加法器、计数器电路、反相器和取反器等四种典型的数字逻辑电路。
在实验中，我们通过使用数字分析仪、数字万用表以及示波器等工具对电路进行了测试和验证，得出了正确的结果。
同时，我们也进一步增强了对数字逻辑电路设计和测试方面的技能和知识。
数字逻辑实验报告
数字逻辑实验报告实验一 3-8译码器设计一、实验目的1.通过一个简单的 3-8 译码器的设计, 让学生掌握用原理图描述组合逻辑电路的设计方法。
2.掌握组合逻辑电路的软件仿真方法。
二.填写表格（亮或暗）（2）三. EDA平台下用原理图输入法设计组合电路的步骤。
（3）(1)在QuartusⅡ主界面下选择File->New命令, 然后选择Other File选项卡, 从中选择Vector Waveform File,建立一个空的波形编辑器窗口, 将此波形文件保存, 并勾选add file current project。
（4）在Name区域的对话框中单击Node Finder按钮。
（5）进行选择和设置, 完成节点添加。
（6）选择Edit->End Time命令, 将其设置为1.0us。
使用波形编辑器工具条编辑输入节点A,B,C的波形。
为节点A,B,C分别赋予周期为200ns,400ns,800ns的时钟波形, 初始电平为“0”。
然后通过View->Fit in Window显示输入波形全貌。
执行Tools->Simulator Tool命令, 进行设置, 单击Start进行仿真。
观察仿真结果, 检查是否与设计相符合。
四. 在仿真过程中, 为何设置A, B,C分别为周期为200ns,400ns,800ns的时钟信号？答: 将其周期设置成一定比例, 在仿真结果中便于观察与比较波形。
五.时序仿真波形中, 输出波形与输入波形是否同步变化？如何解释输出波形中存在的毛刺？答: 不是同步变化的。
输出波形中存在的毛刺是组合逻辑电路中的冒险现象, 主要是由于门电路的延迟时间产生的。
请总结实验中出现的问题, 你是如何解决的？答: （1）问题: 在为译码器的元件的管脚上添加连线时, 由于连接的线较多, 出现了线连接出错, 导致电路编译出错。
解决: 根据编译的提示找出了连接出错的地方, 然后重新连接再编译。
数电逻辑门电路实验报告doc
数电逻辑门电路实验报告篇一：组合逻辑电路实验报告课程名称：数字电子技术基础实验指导老师：樊伟敏实验名称：组合逻辑电路实验实验类型：设计类同组学生姓名：__________ 一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）五、实验数据记录和处理七、讨论、心得一．实验目的1.加深理解全加器和奇偶位判断电路等典型组合逻辑电路的工作原理。
2.熟悉74LS00、74LS11、74LS55等基本门电路的功能及其引脚。
3.掌握组合集成电路元件的功能检查方法。
4.掌握组合逻辑电路的功能测试方法及组合逻辑电路的设计方法。
二、主要仪器设备74LS00（与非门） 74LS55（与或非门） 74LS11（与门）导线电源数电综合实验箱三、实验内容和原理及结果四、操作方法和实验步骤六、实验结果与分析（必填）实验报告(一)一位全加器1.1 实验原理：全加器实现一位二进制数的加法，输入有被加数、加数和来自相邻低位的进位；输出有全加和与向高位的进位。
1.2 实验内容：用 74LS00与非门和 74LS55 与或非门设计一个一位全加器电路，并进行功能测试。
1.3 设计过程：首先列出真值表，画卡诺图，然后写出全加器的逻辑函数，函数如下： Si = Ai ?Bi?Ci-1 ；Ci = Ai Bi +(Ai?Bi)C i-1异或门可通过Ai ?Bi?AB?AB,即一个与非门；（74LS00），一个与或非门（74LS55）来实现。
Ci = Ai Bi +(Ai?Bi)C再取非，即一个非门（i-1?Ai Bi +(Ai?Bi)Ci-1，通过一个与或非门Ai Bi +(Ai?Bi)Ci-1，用与非门）实现。
1.4 仿真与实验电路图：仿真与实验电路图如图 1 所示。
图11实验名称：组合逻辑实验姓名：学号：1.5 实验数据记录以及实验结果全加器实验测试结果满足全加器的功能，真值表：(二)奇偶位判断器2.1 实验原理：数码奇偶位判断电路是用来判别一组代码中含 1 的位数是奇数还是偶数的一种组合电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字逻辑电路实验报告
数字逻辑电路实验报告
引言：
数字逻辑电路是现代电子科技中的重要组成部分，它广泛应用于计算机、通信、控制系统等领域。
本实验旨在通过实际操作，加深对数字逻辑电路原理的理解，并通过实验结果验证其正确性和可靠性。
实验一：基本逻辑门的实验
在本实验中，我们首先学习了数字逻辑电路的基本组成部分——逻辑门。
逻辑
门是数字电路的基本构建单元，它能够根据输入信号的逻辑关系，产生相应的
输出信号。
我们通过实验验证了与门、或门、非门、异或门的工作原理和真值表。
以与门
为例，当且仅当所有输入信号都为高电平时，与门的输出信号才为高电平。
实
验中，我们通过连接开关和LED灯，观察了与门的输出变化。
实验结果与预期
相符，验证了与门的正确性。
实验二：多位加法器的设计与实验
在本实验中，我们学习了多位加法器的设计和实现。
多位加法器是一种能够对
多位二进制数进行加法运算的数字逻辑电路。
我们通过实验设计了一个4位全加器，它能够对两个4位二进制数进行相加，
并给出正确的进位和和结果。
实验中，我们使用逻辑门和触发器等元件，按照
电路图进行布线和连接。
通过输入不同的二进制数，观察了加法器的输出结果。
实验结果表明，多位加法器能够正确地进行二进制数相加，验证了其可靠性。
实验三：时序电路的实验
在本实验中，我们学习了时序电路的设计和实验。
时序电路是一种能够根据输
入信号的时间顺序产生相应输出信号的数字逻辑电路。
我们通过实验设计了一个简单的时序电路，它能够产生一个周期性的脉冲信号。
实验中，我们使用计数器和触发器等元件，按照电路图进行布线和连接。
通过
改变计数器的计数值，观察了脉冲信号的频率和周期。
实验结果表明，时序电
路能够按照设计要求产生周期性的脉冲信号，验证了其正确性。
实验四：存储器的设计与实验
在本实验中，我们学习了存储器的设计和实现。
存储器是一种能够存储和读取
数据的数字逻辑电路，它在计算机系统中起到重要的作用。
我们通过实验设计了一个简单的存储器，它能够存储和读取一个4位二进制数。
实验中，我们使用触发器和多路选择器等元件，按照电路图进行布线和连接。
通过输入不同的二进制数，观察了存储器的读写操作。
实验结果表明，存储器
能够正确地存储和读取数据，验证了其可靠性。
结论：
通过本次实验，我们深入了解了数字逻辑电路的基本原理和实际应用。
通过实
际操作，我们验证了逻辑门、多位加法器、时序电路和存储器的正确性和可靠性。
数字逻辑电路的研究和应用将为我们提供更多的可能性和机遇，推动科技
的发展和进步。
