压缩空气质量标准--机器人用水要求
压缩空气的标准
压缩空气的标准在药品生产中一般采用两种压缩空气，一种是仪表所用的一般性油润滑压缩机系统，这些仪器和机器不与产品存在的环境接触；另一种是与药品生产直接接触的无油压缩空气系统。
也有两种共用无油压缩空气系统的。
压缩空气的品质，包括3 个方面的指标：———干湿程度用露点表示；———含尘量用尘埃粒径和浓度表示；———含油量用单位体积压缩空气含油质量多少表示。
以上三方面的质量标准与质量等级规定如下（ISO8573.1）：①压力露点（即干湿程度）———可通过干燥器来达到1 级：-70℃；2 级：-40℃；3 级：-20℃；4 级：＋2℃。
②残余含尘量———通过过滤器来达到1 级：0.1mg/m3（对应粒径为0.1um）；2 级：1.0 mg/m3（对应粒径为1.0um）；3 级：5.0 mg/m3（对应粒径为5.0um）；4 级：40.0mg/m3（对应粒径为40.0um）。
③残余含油量———通过过滤器来达到1 级：0.01mg/m3；2 级：0.1 mg/m3；3 级：1.0 mg/m3；4 级：5.0 mg/m3。
因压缩空气质量的高低直接影响投资和生产费用的大小，所以应该避免过高的质量要求。
使用干燥的及相应无尘和无油的压缩空气较为经济实用，因为这样可以避免油、水或冰以及灰尘引起的多种故障，并可避免废品发生及生产停顿。
一般来说药品生产用的气源质量等级应满足ISO8573.1(GB/T 13277-91)1-2-1款的要求，即露点-40℃，固体颗粒粒径≤0.1um，含油量≤0.01mg/ m3。
至于微生物就看你药品的生产环境的要求了。
压缩空气冷干机技术要求
压缩空气冷冻式干燥机技术要求一、安装使用环境条件：以下是设备使用现场条件：为了保证设备正常运行，投标方如需配套增加相关辅助设备，应在投标方案中充分考虑并有分项报价。
1.1作业制度：251天，3班制。
1.2使用地点区域自然环境：1.1海拨高度：90m以下。
1.2环境温度和相对湿度：环境温度：极端最高气温：40.5℃极端最低气温：-24.2℃平均最高气温：29.6℃平均最低气温：-10.3℃相对湿度：冬季空调室外计算相对湿度：56%夏季通风室外计算相对湿度：45%最热月月平均室外计算相对湿度：77%1.3地震烈度：7度。
1.3、能源环境：1.3.1电力：供电电压380V，220V，供电频率50Hz。
二、冷干机参数：2.1冷干机类型：压缩空气冷冻式干燥机2.2冷干机参数：处理量：60m³/min进气温度：≥50℃工作压力：7~8 bar工作噪音：≤60 dB(A)压力降：＜0.02MPa压力露点：-2℃~5℃制冷剂：环保冷媒电源：380V/3相/50 Hz三、技术要求3.1 冷干机3.1.1压缩空气入口最高温度80℃、出口压力露点≤3℃。
3.1.2 冷干机规定工况下最大压力降≤5%。
3.1.3 冷干机在规定工况下运行时，其出口容积流量应不小于规定值的95%。
3.1.4 冷干机运行中应安全可靠，其在压缩空气系统中不能成为新的污染源。
3.1.5 冷干机应具有控制和状态的显示功能。
具有自动调节功能，当工况因使用或环境发生变化时，冷干机应能正常运行。
配备自动排水器，有自动定时排液装置。
3.1.6 电气设计应符合相关规定，并在设备的合适部位设置接地端子并予以标识。
3.1.7 冷干机的压缩空气管路、制冷系统管路、水管路应联结可靠，密封性好，不应有互相渗漏和外泄现象。
保证制冷系统在储运和工作运行中安全可靠。
3.1.8 冷干机的压力容器应按GB150标准制造，验收应符合《压力容器安全技术监察规程》的有关规定。

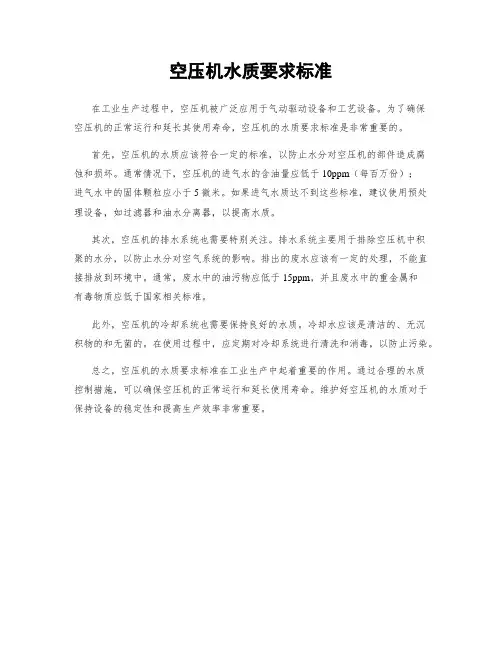

空压机水质要求标准
空压机水质要求标准
在工业生产过程中，空压机被广泛应用于气动驱动设备和工艺设备。
为了确保
空压机的正常运行和延长其使用寿命，空压机的水质要求标准是非常重要的。
首先，空压机的水质应该符合一定的标准，以防止水分对空压机的部件造成腐
蚀和损坏。
通常情况下，空压机的进气水的含油量应低于10ppm（每百万份）；
进气水中的固体颗粒应小于5微米。
如果进气水质达不到这些标准，建议使用预处理设备，如过滤器和油水分离器，以提高水质。
其次，空压机的排水系统也需要特别关注。
排水系统主要用于排除空压机中积
聚的水分，以防止水分对空气系统的影响。
排出的废水应该有一定的处理，不能直接排放到环境中。
通常，废水中的油污物应低于15ppm，并且废水中的重金属和
有毒物质应低于国家相关标准。
此外，空压机的冷却系统也需要保持良好的水质。
冷却水应该是清洁的、无沉
积物的和无菌的。
在使用过程中，应定期对冷却系统进行清洗和消毒，以防止污染。
总之，空压机的水质要求标准在工业生产中起着重要的作用。
通过合理的水质
控制措施，可以确保空压机的正常运行和延长使用寿命。
维护好空压机的水质对于保持设备的稳定性和提高生产效率非常重要。

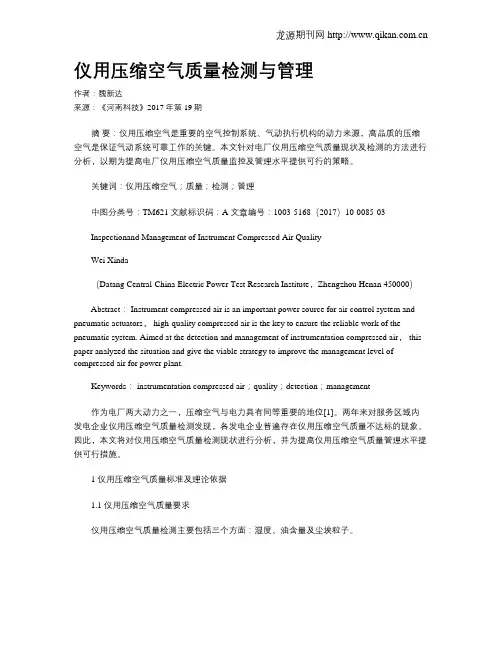

仪用压缩空气质量检测与管理
仪用压缩空气质量检测与管理作者：魏新达来源：《河南科技》2017年第19期摘要：仪用压缩空气是重要的空气控制系统、气动执行机构的动力来源，高品质的压缩空气是保证气动系统可靠工作的关键。
本文针对电厂仪用压缩空气质量现状及检测的方法进行分析，以期为提高电厂仪用压缩空气质量监控及管理水平提供可行的策略。
关键词：仪用压缩空气；质量；检测；管理中图分类号：TM621 文献标识码：A 文章编号：1003-5168（2017）10-0085-03Inspectionand Management of Instrument Compressed Air QualityWei Xinda（Datang Central-China Electric Power Test Research Institute，Zhengzhou Henan 450000）Abstract： Instrument compressed air is an important power source for air control system and pneumatic actuators， high-quality compressed air is the key to ensure the reliable work of the pneumatic system. Aimed at the detection and management of instrumentation compressed air， this paper analyzed the situation and give the viable strategy to improve the management level of compressed air for power plant.Keywords： instrumentation compressed air；quality；detection；management作为电厂两大动力之一，压缩空气与电力具有同等重要的地位[1]。
水力机械压缩空气系统一般规定
水力机械压缩空气系统一般规定
【学员问题】水力机械压缩空气系统一般规定？
【解答】1、电站压缩空气系统的主要服务对象是机组制动用气、密封用气、调相压水用气、机组检修吹扫用气及调速器油压装置充气。
工作压力在0.8MPa以下为低压系统，工作压力在2.5～6.4、MPa为中压系统。
各用气设备需要的耗气量，除机组检修用气外，应由设备生产厂家提供。
2、供油压装置压力油罐充气的中压压缩空气系统的压力，可以根据油压装置额定工作压力确定，一般为2.5MPa、4.0MPa或6.4MPa.贮气罐的工作压力宜高于压力油罐工作压力，尤其是装机两台以上的电站，1台压力油罐充气后，贮气罐压力仍宜高于油压装置充气后的压力，以降低压缩空气的相对湿度。
3、同时制动的机组台数和电站主接线方式有关，应根据主接线方式按发生重大事故同时制动的机组台数确定。
电站设有调相压水用压缩空气系统时，制动用气可以使用调相贮气罐的气源作为备用气源，但其系统仍应分开设置，并有防止制动用气系统向调相用气系统倒流的措施。
4、对于需作调相运行的电站，其调相运行时酋次充气成功与否，决定调相空气压缩机和贮气罐的容量、导叶的漏气量。
对于调相运行的机组，应向制造厂提出改
进导水叶止水结构的要求，并取得制造厂提供的导水叶的漏气量资料。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
《压缩空气系统安全技术规范》
《压缩空气系统安全技术规范》1.设计选择、到货验收和储存。
1.设计和选型必须符合国家相关技术政策。
遵循技术先进、经济公平的原则。
它具有可靠性高、运行成本低、维护方便的特点。
购买的设备必须有鉴定证书和生产许可证。
防爆设备必须有产品合格证、防爆合格证和煤矿产品安全标志。
2.设计选型必须在组织相关部门进行设计评审后，由分管领导组织实施。
3.设备到货后，相关部门必须根据设备装箱单进行验收。
检查设备、附属机器、随机附件和技术数据。
验收过程中如发现缺件、损坏、严重腐蚀、数据不全等问题，由采购部负责解决。
技术数据应具备：-1.出厂合格证、生产许可证、煤炭安全标志申请证明、防爆证明及使用复印件；-2设备总装配图、基础图、易损件图；-3电气原理图和安装接线图；-4.主要想法是装备实验课。
-5次关于主要部件探伤和材料测试的讲座。
4、检验合格的设备应及时安装调试，投入使用。
暂时不用的设备必须入库保管，并按期保护和保养。
严禁拆卸设备的组件和零件。
2.设备安装及验收：准备设备安装的技术措施和验收大纲。
工程完工后，安装单位将根据相关标准进行自我维护和验收。
检验合格后，向主管部门提出申请，由主管部门组织交接验收和评估。
1.安装措施和技术要求。
-1工程开工前，有必要制定施工安全技术措施，以了解确保工程质量的要求。
-2设备安装按设计部门和厂家提供的设备装配图、安装图、基础图、布置图、原理图、控制维护路线图等图纸进行，安装调试按安装程序、装配工艺要求、调试及注意事项进行。
地下螺杆式空气压缩机必须安装在新鲜空气中。
-3.质量标准：设计要求、安装工程质量验收标准、设备随机技术要求等。
-4设备评估主要思路依据：主要思路经济技术指标及功能测试实验讲座。
2.安装和调试项目。
l型空气压缩机：-1机体与主电机的同心度和水平度。
-前缀和滑道之间的间隙为210。
-3气缸内膨胀环的接口间隙。
-4活塞销(或十字销)和铜套之间的径向间隙。
-5曲轴轴颈和衬套之间的径向间隙。
氮气和压缩空气标准
1、压缩空气标准
编号
测试项目
中国GMP标准
标准（USP）
标准（EP）
备注
1
气味
没有异味和恶臭
没有异味和恶臭
没有异味和恶臭
GB/T13277-91≤一般用压缩空气质量标准≥
GMP实施指南
药品生产验证指南
药典USP32
药典EP60
2
水分测试（与露点温度有关）
＜100mg/m3
无液体
≤67ppm
9
一氧化氮和二氧化氮
——
≤2.5 ppm
≤2 ppm
10
二氧化硫
——
≤5ppm
≤1ppm
11
参考依据
GB/T13277-91≤一般用压缩空气质量标准≥
GMP实施指南
药品生产验证指南
药典USP32
药典EP60
2、氮气标准
编号
测试项目
标准(中国)（纯氮）
标准（USP32）
标准（EP60）
备注
1
气味
无特殊气味
无特殊气味
无特殊气味
法规GBT8979—2008纯氮、高纯氮、超纯氮技术指标
药典USP32
药典EP60
GMP实施指南
药品生产验证指南
2
水分测试（与露点温度有关）
≤15.0×10-6
——
≤67ppm
3
氮气纯度
符合工艺要求99.99％
≥99.0
≥99.5
4
尘埃粒子测试
——
——
——
5
无菌性实验
＜1CFU/m3
3
油份测试
＜1mg/m3
无油性
压缩空气含水量标准
压缩空气含水量标准压缩空气中的水分含量是影响空气质量和工业生产的重要因素之一。
在许多工业领域，需要使用干燥的空气，因为含水量过高的空气会对设备和工艺造成损害。
因此，制定和遵守压缩空气含水量标准至关重要。
首先，压缩空气中的水分含量会对设备和工艺造成严重的影响。
当空气中的水分含量过高时，容易导致管道和设备的腐蚀，从而缩短设备的使用寿命。
此外，水分还会影响气动设备的正常运行，降低设备的效率，甚至导致设备故障。
在一些特殊的工业生产中，水分含量过高的空气还会影响产品的质量，甚至对产品的安全性构成威胁。
其次，压缩空气中的水分含量标准可以根据不同的工业需求进行制定。
一般来说，对于一些对空气质量要求不高的场合，可以允许一定程度的水分含量。
但是对于一些对空气质量要求较高的场合，如制药、食品加工等行业，就需要严格控制空气中的水分含量。
因此，制定不同行业的压缩空气含水量标准是非常必要的。
另外，压缩空气中的水分含量标准的制定需要考虑到环境因素和设备特点。
不同的环境湿度和温度会对空气中的水分含量造成影响，因此在制定标准时需要考虑到这些因素。
此外，不同的设备对空气质量的要求也会有所不同，因此在制定标准时需要充分考虑到设备的特点和要求。
最后，严格遵守压缩空气含水量标准对于保障工业生产的安全和稳定至关重要。
只有严格控制空气中的水分含量，才能保证设备的正常运行和产品的质量。
因此，企业和生产单位需要制定相应的管理制度，对压缩空气中的水分含量进行监测和控制，确保达到标准要求。
总之，压缩空气含水量标准的制定和遵守对于保障工业生产的安全和稳定具有重要意义。
只有严格控制空气中的水分含量，才能保证设备的正常运行和产品的质量。
因此，各个行业和企业需要高度重视压缩空气含水量标准，制定相应的管理制度，确保达到标准要求。
ISO压缩空气的品质标准
压缩空气的质量标准现代产业使用压缩空气时都有一整套设备、设施，我们把由生产、处理和储存压缩空气的设备所组成的系统称为气源系统。
典型的气源系统由下列几部分组成：空气压缩机、后部冷却器、缓冲罐、（包括油水分离器、预过滤器、除油过滤器、除臭过滤器、灭菌过滤器等等）、干燥机（冷冻式或吸附式）、稳压储气罐、自动排水排污器及输气管道、管路阀件、仪表等。
上述设备根据工艺流程的不同需要，组成完整的气源系统。
空压机排出的压缩空气是不干净的，除了含有水（包括水蒸气、凝结水）和悬浮物外，还有油（包括油雾、油蒸气）。
这些污染物对提高生产效率、降低运行成本、提高产品质量是不利的，因此就需要进行干燥净化处理。
为了统一标准，国际标准组织（ISO）所属压缩机、气动机械及工具委员会（TC118）在1986年提出了关于压缩空气干燥净化设备和压缩空气质量的国际标准，其中压缩空气质量等级标准ISO8573.1把压缩空气中的污染物分为固体杂质、水和油三种（我国等同采用了ISO8573即国家标准GB/T13277－91《一般用压缩空气质量等级》），具体如表1-3。
表1-3 ISO8573.1-1除了上述标准外其它标准名称如下：——ISO7183 压缩空气干燥器规范与试验——ISO8573-1 一般用压缩空气第一部分：污染物和质量等级——ISO8573-2 一般用压缩空气第二部分：悬浮油粒的测试方法——ISO8573-3 一般用压缩空气第三部分：湿度测量——ISO8573-4 一般用压缩空气第四部分：固体粒子的测量——ISO8573-5 一般用压缩空气第五部分：油蒸汽的测量——ISO8573-6 一般用压缩空气第六部分：气体污染物的测量——ISO8573-7 一般用压缩空气第七部分：微生物的测量ISO标准组织已着手对ISO8573.1进行修改，其主要变化表现在对固体颗粒的要求上。
新标准对固体颗粒的数量进行了规定，这一变化是结合了纤维过滤器的实际性能，而且比较容易检测。
压缩空气系统设备技术要求与规范
压缩空气系统设备技术要求与规范1、标准空压机、配套电机及附件的设计、制造、工厂检验和产品质量应符合下列标准及其引用标准。
GB3853 一般用容积式空气压缩机性能试验方法GB7777 往复活塞式压缩机机械振动测量与评介GB4980 容积式压缩机噪声声功率级的测定～工程法JB／T6430 一般用喷油螺杆空气压缩机技术条件GB7786 动力用空气压缩机和隔膜压缩机噪声功率级限值GB7261 电力系统二次回路控制、保护屏及柜基本尺寸系列GB7261 继电器及继电保护装置基本试验方法GB50171 电气装置安装工程盘、柜及二次回路结线施工及验收规范储气罐及附件的设计、制造、工厂检验和产品质量至少应符合下列标准及其引用标准。
GBl50 钢制压力容器GB6654 压力容器用钢板JB2536 压力容器油漆、包装、运输JB3965 钢制压力容器磁粉探伤JB4700 压力容器发兰分类与技术条件JB4708 钢制压力容器焊接工艺评定JB／T4709 钢制压力容器焊接规程JB4728 压力容器用不锈钢锻件2)储气罐设备技术明细表3)干燥机设备技术明细表4）中压气系统控制系统技术明细表3、低压空压机设备性能螺杆式空压机的工作原理是借助于两个在机壳内的螺旋形转子，按一定的传动比相互啮合回转运动所产生的工作容积的变化而实现气体压缩的。
作为螺杆空压机的心脏部件——螺杆设计、制造、装配尤为重要。
寿力公司借助其母公司联合技术公司（UTC）在航空航天领域的强大的科研实力，潜心钻研螺杆技术30余年，使其设计、制造出来的螺杆主机，其转子间的接触仅仅是被润滑的节线部位，磨损极少，再加上寿力公司研制和专用螺杆润滑液SULLUBE的独特性，我们可以满怀信心的对用户承诺，寿力公司生产的螺杆式空压机主机五年保固。
五年保固即寿力公司全球唯一承诺螺杆总成在五年内发生任何非人为的质量问题及排气量、排气压力的变化，都视做制造质量问题，在工作现场免费更换一个新的螺杆总成。
半导体压缩空气质量标准
半导体压缩空气质量标准
半导体压缩空气质量标准是半导体工业中为了保证产品质量和生产过程的稳定性而制定的一系列标准，具体标准可能因不同的生产工艺和应用需求而有所差异。
以下是一些常见的半导体压缩空气质量标准：
1.颗粒物：半导体压缩空气中的颗粒物必须非常少，通常要求颗粒物浓度小于100
个/立方英尺（或更低），以确保生产环境的洁净度和产品的质量。
2.湿度：半导体压缩空气中的湿度必须受到控制，以防止产品受到湿度的影响。
通常要求相对湿度低于50%，以防止产品受到水分的影响。
3.含油量：半导体压缩空气中的含油量必须非常低，通常要求总含油量小于
1ppm，以确保产品的质量和生产过程的稳定性。
4.微生物：半导体压缩空气中的微生物必须受到控制，通常要求微生物浓度低于
一定标准，以防止微生物的生长对产品造成影响。
5.化学污染物：半导体压缩空气中的化学污染物必须受到控制，通常要求化学污
染物浓度低于一定标准，以确保产品的质量和生产过程的稳定性。
总之，为了确保半导体产品的质量和生产的稳定性，必须对半导体压缩空气的质量进行严格控制，遵守相关标准并采取有效的净化措施。
STP207001(03) 洁净压缩空气质量标准--2015.03.10
洁净压缩空气质量标准修订号：03 责任人起草人审核人审核人审核人批准人部门QA部QC部工程设备部QA部质量总监姓名签名日期颁发部门：QA部执行日期：[ 年月日]文件拷贝号：[ ]分发清单:[ ]总经理[ ]生产副总[ ]常务副总[ ]研发副总[ ]财务总监[ ]总经理助理[ ]营销副总[ ]质量总监[]药物研究院[ ]政府事务部[ ]行政部[ ]证券投资部[ ]市场部[]业务发展部[ ]销售管理部[ ]人力资源部[ ]工程设备部[ ]Q A部[ ]Q C部[ ]物料部[ ]生产一部[ ]生产二部[ ]动力一部[]动力二部[ ]原料药车间[ ]针剂车间[]包装车间[]生物制品车间[ ]生物制品固体制剂车间[]水针车间[]外包车间[ ]固体车间[ ]生物制品原液车间[]QC一部[]QC二部[]QA一部[]QA二部洁净压缩空气质量标准修订号：031. 目的建立洁净压缩空气内控质量标准，控制洁净压缩空气的质量，以确保生产产品的质量。
2. 范围适用于洁净压缩空气的检测。
3. 职责3.1. QA负责制定洁净压缩空气的质量标准。
3.2. 工程设备部经理、QC经理、QA经理负责洁净压缩空气质量标准的核对。
3.3. 质量总监负责洁净压缩空气质量标准的批准。
3.4. QA相关人员对质量标准进行使用，并负责检验，出具报告。
4. 编订依据《药品生产验证指南》2003年版《中国药典》2010版二部GBT13277.1-2008《压缩空气质量标准》ISO8573压缩空气USP 38版医用空气5. 内容5.1. 物料名称通用名称：洁净压缩空气英文名称：Clean compressed air汉语拼音：jiejingyasuokongqi分子式与分子量：N/A5.2. 物料代码N/A5.3. 供应商名称N/A5.4. 相关取样、检验SOP5.4.1. 按照《压缩空气测试SOP》(SOP018011)执行。
5.4.2. 检验SOPN/A5.5.质量标准水分采用德国Drager公司的便携手泵（Aerotest Simltan HP）加20/a-P(8103061)Draeger Tube型检测管（测量范围25～1500mg），取洁净压缩空气，清洁测试管路，第一次使用至少洁净压缩空气质量标准修订号：03对管路吹洗5min，调节流量在4L/min，用玻璃刀把检测管两端尖头切掉，然后把采样管迅速插入皮管，开启秒表，连续测试2.5min，读数。
氮气和压缩空气标准
油份测试
＜1mg/m3
无油性
≤0.1mg/m3
4
尘埃粒子测试
——
——
——
5
菌检测试
＜1CFU/m3
——
——
6
氮氧比例测试
20％—22％
19.5％—23.5％
20.4％—21.4％
7
一氧化碳测试
＜11 mg/m3
≤5.0×10-4
≤5ppm
8
二氧化碳测试
＜1400 mg/m3
≤1.0×10-5
≤500ppm
无特殊气味
无特殊气味
法规GBT8979—2008纯氮、高纯氮、超纯氮技术指标
药典USP32
药典EP60
GMP实施指南
药品生产有关）
≤15.0×10-6
——
≤67ppm
3
氮气纯度
符合工艺要求99.99％
≥99.0
≥99.5
4
尘埃粒子测试
——
——
——
5
无菌性实验
＜1CFU/m3
9
一氧化氮和二氧化氮
——
≤2.5 ppm
≤2 ppm
10
二氧化硫
——
≤5ppm
≤1ppm
11
参考依据
GB/T13277-91≤一般用压缩空气质量标准≥
GMP实施指南
药品生产验证指南
药典USP32
药典EP60
2、氮气标准
编号
测试项目
标准(中国)（纯氮）
标准（USP32）
标准（EP60）
备注
1
气味
无特殊气味
GMP实施指南
药品生产验证指南
压缩空气的水分标准
压缩空气的水分标准一、压缩空气的水分含量标准要求在化工企业中，对于压缩空气中的水分含量有一定的规定标准。
根据标准，压缩空气中水分含量应控制在0.002-0.005g/m³之间。
具体地说，对于气压在0-10bar范围内的压缩空气，其水分含量应该是质量浓度不超过10mg/m³；而对于10-16bar的压缩空气而言，其水分含量应该是质量浓度不超过7mg/m³。
当然，对于不同的生产过程中需要的压缩空气，其水分含量标准要求会有所不同，具体可以根据需要进行调整。
二、压缩空气水分含量的重要性化工企业生产过程中需要使用大量的压缩空气，对于这些压缩空气的质量要求非常高。
若压缩空气中的水分含量过高，不仅会导致产品质量下降，而且还会增加设备维护成本，缩短设备寿命，甚至对设备安全造成一定风险。
此外，压缩空气中水分含量过高还会导致管道及气路系统腐蚀，污染生产环境，影响生产效率。
三、如何控制压缩空气水分含量针对以上问题，化工企业可以采取以下有效措施进行处理：1. 采用吸附式干燥机，在系统中装置干燥机和油气分离器等设备，以减少压缩空气中的水分和油份含量；2. 采用冷干式干燥机杀虫防腐保洁过程中产生了孢子，影响食品安全保障，初始化时必须杀灭孢子。
3. 增加液态风干器的数量并正确使用，以将液态油分和水分分离出来；4. 当高品质的压缩空气是必要条件时，可采用膜分离装置、冷却干燥机、压缩空气热能再生等高级技术，保证压缩空气的水分含量控制在合理范围内。
【结论】本文介绍了化工企业压缩空气水分含量标准要求及其重要性，并提出了一些有效的控制方法。
为企业生产过程中的压缩空气水分含量控制提供参考，以保证生产顺利进行。
压缩空气的质量标准
压缩空气的质量标准现代产业使用压缩空气时都有一整套设备、设施，我们把由生产、处理和储存压缩空气的设备所组成的系统称为气源系统。
典型的气源系统由下列几部分组成：空气压缩机——生产、后部冷却器——处理——降温、缓冲罐、过滤器（包括油水分离器、预过滤器、除油过滤器、除臭过滤器、灭菌过滤器等等）、干燥机（冷冻式或吸附式）、稳压储气罐、自动排水排污器及输气管道、管路阀件、仪表等。
上述设备根据工艺流程的不同需要，组成完整的气源系统。
空压机排出的压缩空气是不干净的，除了含有水（包括水蒸气、凝结水）和悬浮物外，还有油（包括油雾、油蒸气）。
这些污染物对提高生产效率、降低运行成本、提高产品质量是不利的，因此就需要进行干燥净化处理。
为了统一标准，国际标准组织（ISO）所属压缩机、气动机械及工具委员会（TC118）在1986年提出了关于压缩空气干燥净化设备和压缩空气品质的国际标准，其中压缩空气质量等级标准ISO8573.1把压缩空气中的污染物分为固体杂质、水和油三种（我国等同采用了ISO8573即国家标准GB/T13277－91《一般用压缩空气质量等级》），具体如表1-3。
表1-3 ISO8573.1-1除了上述标准外其他标准名称如下：——ISO7183 压缩空气干燥器规范与试验——ISO8573-1 一般用压缩空气第一部分：污染物和质量等级——ISO8573-2 一般用压缩空气第二部分：悬浮油粒的测试方法——ISO8573-3 一般用压缩空气第三部分：湿度测量——ISO8573-4 一般用压缩空气第四部分：固体粒子的测量——ISO8573-5 一般用压缩空气第五部分：油蒸汽的测量——ISO8573-6 一般用压缩空气第六部分：气体污染物的测量——ISO8573-7 一般用压缩空气第七部分：微生物的测量ISO标准组织已着手对ISO8573.1进行修改，其主要变化表现在对固体颗粒的要求上。
新标准对固体颗粒的数量进行了规定，这一变化是结合了纤维过滤器的实际性能，而且比较容易检测。

- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水、压缩空气质量标准
GH/T13277-91
Compressor Air for General Use -Quality Class
1、压缩空气质量标准主题内容与适应范围
本标准规定了一般用工业压缩空气质量质量检测仪的标准。
本标准适用于一般用工业压缩空气。
本标准不适用于直接呼吸和医用压缩空气。
2、压缩空气质量标准定义
2.1 腐蚀
由于固体之间的机械作用而引起的材料表面磨损。
2.2 悬浮粒子
气体介质中悬浮着的固体颗粒或液体微滴的悬浮体或具有很小下降速度（下降速度通常小于0.25m/s）的固体和液体微粒。
检测压缩空气颗粒一般建议使用尘埃粒子计数器CLJ-E3016。
2.3 聚合物
以任何方式结合，粘连或聚集在一起的两个或更多的微粒。
2.4凝聚
使悬浮的液体微粒结合成更大的颗粒的过程。
2.5 污染物
任何对系统或操作人员有不利影响的固体、液体、气体物质或其合成物。
2.6 冲浊
由流体束（不管有无悬浮固体粒子）的机械作用引起的材料磨损。
2.7 过滤比（β）
对于每一尺寸标准的粒子，过滤比等于过滤器前后粒子数之比。
用尺寸标准作标号，如β10=75，表示10μm以上过滤前的粒子数是过滤后的75倍。
2.8名义过滤率（广泛应用，但不定义）
3、压缩空气质量标准
3.1 表示方法
压缩空气质量标准用三个阿拉伯数字表示。
如对某一污染标准没要求，则用"-"代替。
示例：4，6，5表示压缩空气中固体粒子尺
寸和浓度为4级，水蒸气含量为6级，压缩含油量检测仪为5级。
3.2 质量标准
3.2.1 固体粒子
固体粒子尺寸和浓度的标准见表1。
表1.
等级最大粒子尺寸
μm
最大浓度
mg/立方米
1 2 3 40.1
1
5
40
0.1
1
5
10
注：（1）粒子尺寸取决于过滤比βn=20（测量方法最小精确度通常为该极限值的20%）。
（2）离子浓度系绝对压力0.1MPa温度20℃、相对蒸汽压力0.6条件下的浓度。
3.2.2 水
空气中水蒸汽含量以压力露点表示，压力露点的标准见表2。
2010版GMP认证标准要求含水量露点为-40℃，对应的绝对湿度为100mg/m³，一般使用德尔格的压缩空气质量检测仪，配套使用德尔格水检测管，对应于德尔格气体检测仪中的订货号为8103061。
也可以使用瑞士OEMDP70露点仪。
表2.
等级最高压力露点℃
1 2 3 4 5 6-70 -40 -20 3 7 10
注：当要求更低压力露点时，必须特别指明。
3.2.3 总油量（包括油滴、悬浮粒子、油蒸汽）使用压缩空气油分测试仪。
含油量标准见表3。
2010版GMP认证标准要求含油量标准为二级，检测使用压缩空气质量检测仪其型号为Aerotest Simultan Alpha压缩空气质量检测仪。
德尔格压缩空气检测仪必须使用其配套的耗材德尔格油检测盒，其对应的德尔格产品的编号为8103560。
另外如果药厂需要做欧盟GMP认证，还必须德尔格检测管检测压缩空气中CO和CO2，CO检测管对应订货号为6728511，CO2检测管对应订货号为6728521。
表3.
压缩空气含油量检测仪标准最大含油量mg/m³
1 2 3 4 50.01 0.1 1
5
25
注：含油量绝对压力0.1MPa、温度20℃、相对蒸汽压力0.6条件下的含油量。
3.3 推荐使用的压缩空气质量标准见附录A（参考件）。
附录A
推荐使用的压缩空气质量标准
（参考件）
A1 压缩空气质量标准
推荐使用的压缩空气质量标准列在表A1、表A2中。
表A1 对典型应用推荐的质量标准
应用
典型质量标准
固体粒子水油
空气搅拌
制鞋、制靴机制砖、制玻璃机零件清洗
颗粒产品输送粉状产品输送铸造机械
食品饮料加工机床
采矿
包装和纺织机械摄影胶片生产公共土木建筑凿岩机
喷砂
喷漆
焊机3
4
4
4
3
2
4
2
4
4
4
1
4
4
-
3
4
5
6
6
6
6
3
6
6
3
5
3
1
5
5-2
3
3-2
6
3
5
5
4
3
2
5
1
5
5
3-2
1
5
5
3
1
5
表A2 对典型元件推荐的质量标准
元件类型
典型质量标准
固体粒子水油
空气轴承
控制仪表
气流动力
·气缸（往复式）
·气缸（回转式）
（重型空气马达）
（轻型空气马达）
（空气透平）
（工业手动工具）
·方向控制阀
·射流
·射流传感器
·逻辑运动元件
气动仪表
精密（压力、流量）调节器车间一般用空气2
2
3
4
3
2
4
2
2
4
2
3
4
3
2
3
6-1
3-1
2
5-6
2-1
2-1
6
3
2
6
3
3
5
5
3
3
5-4
2
2
4
3
3
5
A2 压缩空气质量标准的选择
应用范围和元件类型是选择标准的主要依据，而最终选择按二者之中各项最严格的确定。
如动力缸（3，3，5）在用于食品加工（2，6，1）的情况下，所要求的压缩空气质量标准应为
2，3，1。
对于要求高于1级的某些应用场合可另行考虑。
另外要主义环境条件对选择有影响。
附加说明：
本标准由中华人民共和国机械电子工业部提出。
本标准由全国压缩机标准化技术委员会归口。
机器人
压缩空气高燥空气 4～5kg/cm2
相关温度0～40℃
相关湿度20～95%(无霜)
说明：典型的气源系统由下列几部分组成：
空气压缩机
、后部冷却器、缓冲罐、过滤器（包括油水分离器、预过滤器、除油过滤器、除臭过滤器、灭菌过滤器等等）、干燥机（冷冻式或吸附式）、稳压储气罐、自动排水排污器及输气管道、管路阀件、仪表等。
上述设备根据工艺流程的不同需要，组成完整的气源系统。
贵公司空气压缩站的设备及完好率情况如何。
请根据上述标准及工位的设备精度进行选择，
根据质量标准：车间及焊机压缩空气质量指标采用等级：4，6，5。
机器人要求高选择：3,4，5。
循环水质量指标
循环冷却水的水质标准表
焊机用循环水，要有精密过滤器，保证水的质量，管材用内衬塑镀锌管，以防生锈。
