液位继电器

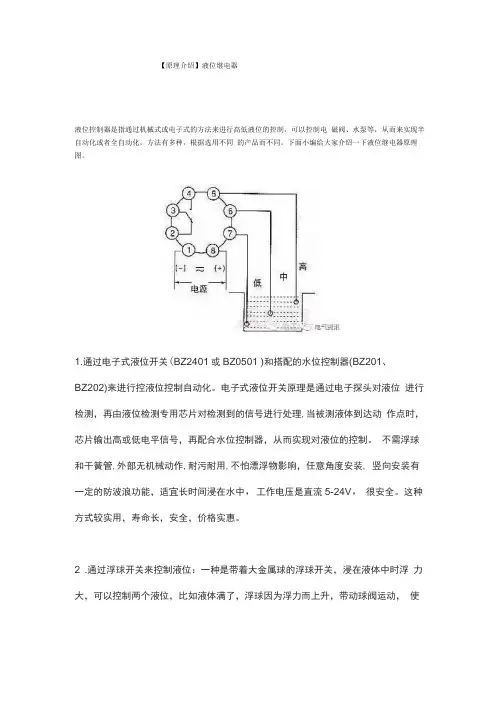

原理介绍液位继电器
【原理介绍】液位继电器液位控制器是指通过机械式或电子式的方法来进行高低液位的控制，可以控制电磁阀、水泵等，从而来实现半自动化或者全自动化，方法有多种，根据选用不同的产品而不同。
下面小编给大家介绍一下液位继电器原理图。
1.通过电子式液位开关(BZ2401或BZ0501 )和搭配的水位控制器(BZ201、BZ202)来进行控液位控制自动化。
电子式液位开关原理是通过电子探头对液位进行检测，再由液位检测专用芯片对检测到的信号进行处理,当被测液体到达动作点时，芯片输出高或低电平信号，再配合水位控制器，从而实现对液位的控制。
不需浮球和干簧管,外部无机械动作,耐污耐用,不怕漂浮物影响，任意角度安装, 竖向安装有一定的防波浪功能，适宜长时间浸在水中，工作电压是直流5-24V，很安全。
这种方式较实用，寿命长，安全，价格实惠。
2 .通过浮球开关来控制液位：一种是带着大金属球的浮球开关，浸在液体中时浮力大，可以控制两个液位，比如液体满了，浮球因为浮力而上升，带动球阀运动，使阀门关闭，停止进水，当水少了，浮球下降，阀门打开，又再进水，如此循环。
这种方式较多应用在煮开水器上。
另一种是带干簧管的微型浮球开关，由外面的带有磁性小浮球使杆里面的干簧管闭合，从而控制液位，多数应用在清水的液位控制，一般几块钱就有交易了，但易受污物影响。
还有一种是电缆式浮球开关，该装置通过一弹性电线与水泵连接，可用于水塔、水池各种浮球开关水位高低的自动控制和缺水保护，允许接的用电器是220V,10A左右，平衡锤或弹性电线的某一固定点到浮筒间的电线长度，决定水位的高低。
这种水位开关应用广泛，价格便宜，对于一些要求不太严格的场合适用。
但存在这样的问题：有一定耐污能力，浮球易受外界杂物影响其稳定性，特别是纤维状的杂物缠绕而有失误，同一小水箱里不宜使用多个，否则会相缠绕。
使用寿命相对短些，而且多数直接接220V,存在一定的安全隐患，终有一天因为电线破损而漏电电人。

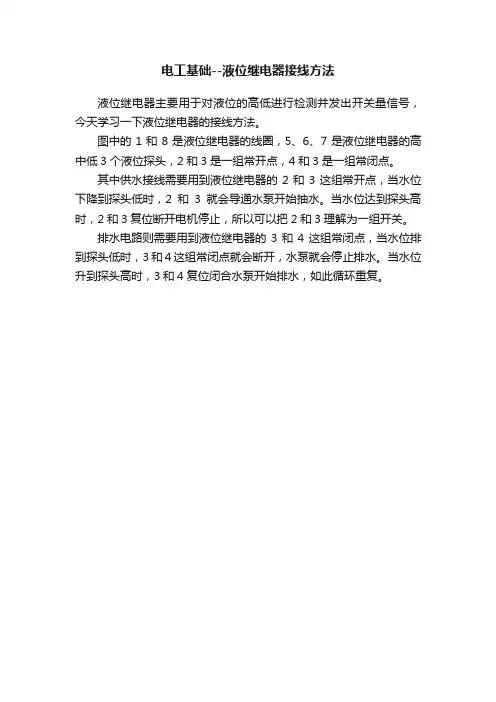

电工基础--液位继电器接线方法
电工基础--液位继电器接线方法
液位继电器主要用于对液位的高低进行检测并发出开关量信号，今天学习一下液位继电器的接线方法。
图中的1和8是液位继电器的线圈，5、6、7是液位继电器的高中低3个液位探头，2和3是一组常开点，4和3是一组常闭点。
其中供水接线需要用到液位继电器的2和3这组常开点，当水位下降到探头低时，2和3就会导通水泵开始抽水。
当水位达到探头高时，2和3复位断开电机停止，所以可以把2和3理解为一组开关。
排水电路则需要用到液位继电器的3和4这组常闭点，当水位排到探头低时，3和4这组常闭点就会断开，水泵就会停止排水。
当水位升到探头高时，3和4复位闭合水泵开始排水，如此循环重复。
JYB-714型液位继电器演示教学
J Y B-714型液位继电器JYB-714型液位继电器水泵控制是水利水电高职机电类专业学生必须掌握的技能，而液位继电器又是水泵常规控制的核心元件，设计开发合适的液位继电器应用实验项目作为教室的辅助教学手段，有助于帮助学生正确理解和掌握液位继电器的工作原理及应用。
1 JYB-714型液位继电器简介JYB-714型液位继电器如图1所示，属于晶体管继电器，分为底座和本体两部分。
作为一般科学实验及工业生产自动控制的基本元件，适用于额定控制电源电压不大于380V ，额定频率50Hz ，约定发热电流不大于3A 的控制电路中作液位控制元件；按要求接通或分断水泵控制电路，实现了自动供水和排水的功能，是液位控制电路中的核心元件。
具有电路简便、体积小、重量轻、功耗小、稳定性高的优点，而且采用了电子管插入式结构，维修方便。
2 JYB-714型液位继电器教学演示实验开发 2.1 实验目的认识、熟悉液位继电器。
了解JYB-714型液位继电器的结构，电源类型，接线端子数目、作用，接线方式等。
2.2 应用场合和实验性质适用于教室或实验实训室，作为辅助教学手段。
现场接线、工作演示。
如果学生自己接线并进行操作即可变成实训性质的实验。
2.3 设备材料及工具JYB-714型液位继电器一只（AC220V ），红绿信号灯各一只（AC220V ），一个带软线的单相插头、软线长度与教室插座位置匹配，2米导线，剥线钳，螺丝刀，一杯自来水（水杯透明）。
2.4 实验接线图如图2所示。
JYB-714型液位继电器共有8个接线端子，其中：①、⑧端子为继电器工作电源接线端子，电源有AC380V 和AC220V 两种电源，图2中液位继电器电源为AC220V ，即①端子接L1，⑧端子接N ；图1 JYB-714型液位继电器图2 JYB-714型液位继电器教学演示实验接线图87654321A C 220VN红灯绿灯高水位低水位ABC②、③、④端子输出液位继电器的自动控制信号，输出端子工作电压为AC220V，③端子为输出信号公共端，②和③之间输出供水泵液位控制信号，③和④之间输出排水泵液位控制信号；⑤、⑥、⑦为水池中液位电极A、B、C对应的接线端子，液位电极端子间为DC24V的安全电压，⑤端子接高水位电极A，⑥端子接低水位电极B，⑦端子接水池中位置最低的公共电极C。
JYB-714型液位继电器
JYB-714型液位继电器水泵控制是水利水电高职机电类专业学生必须掌握的技能，而液位继电器又是水泵常规控制的核心元件，设计开发合适的液位继电器应用实验项目作为教室的辅助教学手段，有助于帮助学生正确理解和掌握液位继电器的工作原理及应用。
1 JYB-714型液位继电器简介JYB-714型液位继电器如图1所示，属于晶体管继电器，分为底座和本体两部分。
作为一般科学实验及工业生产自动控制的基本元件，适用于额定控制电源电压不大于380V ，额定频率50Hz ，约定发热电流不大于3A 的控制电路中作液位控制元件；按要求接通或分断水泵控制电路，实现了自动供水和排水的功能，是液位控制电路中的核心元件。
具有电路简便、体积小、重量轻、功耗小、稳定性高的优点，而且采用了电子管插入式结构，维修方便。
2 JYB-714型液位继电器教学演示实验开发 2.1 实验目的认识、熟悉液位继电器。
了解JYB-714型液位继电器的结构，电源类型，接线端子数目、作用，接线方式等。
2.2 应用场合和实验性质适用于教室或实验实训室，作为辅助教学手段。
现场接线、工作演示。
如果学生自己接线并进行操作即可变成实训性质的实验。
2.3 设备材料及工具JYB-714型液位继电器一只（AC220V ），红绿信号灯各一只（AC220V ），一个带软线的单相插头、软线长度与教室插座位置匹配，2米导线，剥线钳，螺丝刀，一杯自来水（水杯透明）。
2.4 实验接线图如图2所示。
JYB-714型液位继电器共有8个接线端子，其中：①、⑧端子为继电器工作电源接线端子，电源有AC380V 和AC220V 两种电源，图2中液位继电器电源为AC220V ，即①端子接L1，⑧端子接N ；②、③、④端子输出液位继电器的自动控制信号，输出端子工作电压为AC220V，图1 JYB-714型液位继电器图2 JYB-714型液位继电器教学演示实验接线图N③端子为输出信号公共端，②和③之间输出供水泵液位控制信号，③和④之间输出排水泵液位控制信号；⑤、⑥、⑦为水池中液位电极A 、B 、C 对应的接线端子，液位电极端子间为DC24V 的安全电压，⑤端子接高水位电极A ，⑥端子接低水位电极B ，⑦端子接水池中位置最低的公共电极C 。

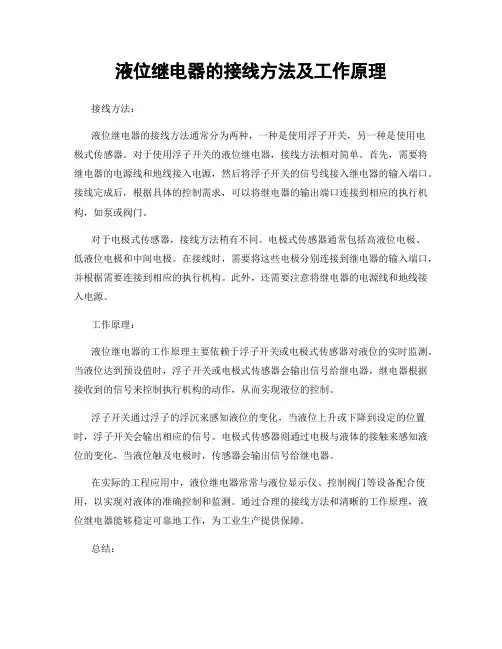

液位继电器的接线方法及工作原理
液位继电器的接线方法及工作原理接线方法：液位继电器的接线方法通常分为两种，一种是使用浮子开关，另一种是使用电极式传感器。
对于使用浮子开关的液位继电器，接线方法相对简单。
首先，需要将继电器的电源线和地线接入电源，然后将浮子开关的信号线接入继电器的输入端口。
接线完成后，根据具体的控制需求，可以将继电器的输出端口连接到相应的执行机构，如泵或阀门。
对于电极式传感器，接线方法稍有不同。
电极式传感器通常包括高液位电极、低液位电极和中间电极。
在接线时，需要将这些电极分别连接到继电器的输入端口，并根据需要连接到相应的执行机构。
此外，还需要注意将继电器的电源线和地线接入电源。
工作原理：液位继电器的工作原理主要依赖于浮子开关或电极式传感器对液位的实时监测。
当液位达到预设值时，浮子开关或电极式传感器会输出信号给继电器，继电器根据接收到的信号来控制执行机构的动作，从而实现液位的控制。
浮子开关通过浮子的浮沉来感知液位的变化，当液位上升或下降到设定的位置时，浮子开关会输出相应的信号。
电极式传感器则通过电极与液体的接触来感知液位的变化，当液位触及电极时，传感器会输出信号给继电器。
在实际的工程应用中，液位继电器常常与液位显示仪、控制阀门等设备配合使用，以实现对液体的准确控制和监测。
通过合理的接线方法和清晰的工作原理，液位继电器能够稳定可靠地工作，为工业生产提供保障。
总结：液位继电器的接线方法及工作原理对于工业自动化控制具有重要意义。
正确的接线方法能够确保设备的正常运行，清晰的工作原理能够帮助工程师更好地理解设备的运作机制。
希望本文所介绍的内容能够对大家有所帮助，同时也希望大家在使用液位继电器时能够谨慎操作，确保设备的安全运行。
JYB-714型液位继电器
JYB-714型液位继电器水泵控制是水利水电高职机电类专业学生必须掌握的技能，而液位继电器又是水泵常规控制的核心元件，设计开发合适的液位继电器应用实验项目作为教室的辅助教学手段，有助于帮助学生正确理解和掌握液位继电器的工作原理及应用。
1 JYB-714型液位继电器简介JYB-714型液位继电器如图1所示，属于晶体管继电器，分为底座和本体两部分。
作为一般科学实验及工业生产自动控制的基本元件，适用于额定控制电源电压不大于380V ，额定频率50Hz ，约定发热电流不大于3A 的控制电路中作液位控制元件；按要求接通或分断水泵控制电路，实现了自动供水和排水的功能，是液位控制电路中的核心元件。
具有电路简便、体积小、重量轻、功耗小、稳定性高的优点，而且采用了电子管插入式结构，维修方便。
2 JYB-714型液位继电器教学演示实验开发实验目的认识、熟悉液位继电器。
了解JYB-714型液位继电器的结构，电源类型，接线端子数目、作用，接线方式等。
应用场合和实验性质适用于教室或实验实训室，作为辅助教学手段。
现场接线、工作演示。
如果学生自己接线并进行操作即可变成实训性质的实验。
设备材料及工具JYB-714型液位继电器一只（AC220V ），红绿信号灯各一只（AC220V ），一个带软线的单相插头、软线长度与教室插座位置匹配，2米导线，剥线钳，螺丝刀，一杯自来水（水杯透明）。
实验接线图如图2所示。
JYB-714型液位继电器共有8个接线端子，其中：①、⑧端子为继电器工作电源接线端子，电源有AC380V 和AC220V 两种电源，图2中液位继电器电源为AC220V ，即①端子接L1，⑧端子接N ；②、③、④端子输出液位继电器的自动控制信号，输出端子工作电压为AC220V ，③端子为输出信号公共端，②和③之间输出供水泵液位控制信号，③和④之间输出排水泵图1 JYB-714型液位继电器图2 JYB-714型液位继电器教学演示实验接线87654321A C 220VN红灯绿灯高水位低水位ABC液位控制信号；⑤、⑥、⑦为水池中液位电极A 、B 、C 对应的接线端子，液位电极端子间为DC24V 的安全电压，⑤端子接高水位电极A ，⑥端子接低水位电极B ，⑦端子接水池中位置最低的公共电极C 。
NJB1-YW液位继电器
额定控制电源电压 功能代号：YW：液位控制 设计序号 继电器 企业特征代号
N JB 1 -YW/
型号工作方式触点数量触点容量工作电压电极之间的电压功率消耗动作电阻复位电阻响应时间电缆长度指示方式环境温度安装方式NJB1-YW
连续工作
1组转换触点
Ue/Ie：AC-15 220V/0.75A，380V/0.47A；Ith：3A
AC 50Hz 36V，110V，220V，380V(其它电压可定制)
9VAC
最大约3VA
5kΩ~100kΩ(可调节)
250kΩmax
0.1s~10s(可调节)
最长100m,完全绝缘(600V)的电缆,3芯
绿LED:电源指示;红LED:控制输出指示
-5℃~+40℃
装置式或导轨式
NJB1-YW
液位继电器 4 工作时序图及接线图
3 主要参数及技术性能
5 外形及安装尺寸
1 适用范围 NJB1-YW液位继电器适用于工业设施和设备、民用水塔、高位水箱、地下蓄水池等场合的水位自动
控制之用。
本产品不适用于易燃、易爆的液体诸如：油、化学液体等场合的液位控制。
2 型号及含义
继电器类-C 035。
欧姆龙液位继电器61f-gp-n工作原理
欧姆龙液位继电器61f-gp-n工作原理欧姆龙液位继电器61F-GP-N是一种常用于液位控制的电器设备，它能够通过测量液体的高度来实现液位控制功能。
本文将从工作原理的角度来介绍欧姆龙液位继电器61F-GP-N的工作原理。
欧姆龙液位继电器61F-GP-N采用了浮球测量原理。
它的工作原理是基于浮球在液体中的浮力变化来实现液位的检测和控制。
继电器内部有一个浮球，当液位升高时，浮球会随着液面的上升而上浮；当液位下降时，浮球则会向下沉。
利用浮球的上浮和下沉来实现液位的控制。
具体来说，欧姆龙液位继电器61F-GP-N内部有一个浮球和一个浮球杆。
浮球杆通过机械连接与继电器的开关接点相连。
当液位上升时，浮球随着液面的上升而上浮，浮球杆也会随之向上移动，最终触碰到继电器的开关接点，使其闭合。
当开关接点闭合时，继电器会输出一个信号，用于控制其他设备的开启或关闭。
同样地，当液位下降时，浮球会随着液面的下降而下沉，浮球杆也会向下移动，使开关接点断开。
当开关接点断开时，继电器停止输出信号，控制设备也会相应地进行开启或关闭的操作。
欧姆龙液位继电器61F-GP-N具有高度可调的浮球杆，通过调整浮球杆的高度，可以实现不同液位的检测和控制。
此外，该继电器还具有可调的感受灵敏度，可以根据实际需求来调整继电器的触发灵敏度。
欧姆龙液位继电器61F-GP-N具有很多应用场景，比如水箱、水池、水塔等液位控制领域。
它可以实现液位的监测和控制，以确保液位在合适的范围内。
同时，该继电器还具有防水、防尘和耐腐蚀的特性，适用于各种恶劣环境。
总结一下，欧姆龙液位继电器61F-GP-N采用了浮球测量原理，通过浮球在液体中的浮力变化来实现液位的检测和控制。
它具有高度可调的浮球杆和可调的感受灵敏度，适用于各种液位控制场景。
欧姆龙液位继电器61F-GP-N的工作原理简单可靠，为液位控制提供了有效的解决方案。
液位继电器
液位继电器
液位继电器是根据液体液面高低使触头动作的继电器，常用于锅炉和水柜中控制水泵电动机的启动和停止。
如图所示，液位继电器是由浮筒及相连的磁钢、与动触头相连的磁钢、以及两个静触头组成。
浮筒置于锅炉或水柜中，当水位降低到极限时，浮筒下落使磁钢绕支点A上翘。
由于磁钢同性相斥，动触头的磁钢端被斥下落，通过支点B使触头1-1接通、触头2-2断开。
触头1-1接通控制水泵电动机的接触器线圈，电动机工作，向锅炉供水，液面上升。
反之，当水位升高到上限位置时，浮筒上浮，触头2-2接通、1-1断开，水泵电动机停止。
显然，液位的高低是由液位继电器的安装位置决定的。
液位继电器工作原理讲解
液位继电器工作原理讲解
液位继电器是一种常用于监测液体水平的传感器设备，广泛应用于工业控制系
统中。
液位继电器的工作原理主要是通过液位的变化来感知液位高低，进而控制输出电路的导通与断开，实现对液位的监测和控制。
工作原理简介
液位继电器通常由浮子、浮球、中继器等组成。
当液位升高或降低时，浮子或
浮球随之上下移动，推动中继器的触点导通或断开，从而控制外部设备的开关状态。
工作原理详解
1.浮子原理：液位继电器中的浮子会随着液位的变化而上升或下降。
当液位达到预设的高度时，浮子会推动中继器的触点连接，导通输出电路；反之，当液位低于预设值时，浮子会让触点断开，切断输出电路。
2.浮球原理：类似于浮子原理，浮球也会随液位变化而上下移动，从
而实现液位继电器的控制。
3.电容液位继电器：利用电容原理来监测液位。
液位变化时，液位继
电器中的电容会发生变化，通过测量电容的变化来判断液位高低。
应用领域
液位继电器广泛应用于各种液体介质的液位监测和控制，如水箱、油箱、化工
槽等领域。
在工业生产过程中，液位继电器能够及时准确地监测液位，帮助实现自动化控制，提高生产效率和安全性。
总结
通过本文的讲解，了解了液位继电器的工作原理及应用领域。
液位继电器作为
一种重要的液位监测设备，在工业控制系统中发挥着关键作用。
希望本文对读者有所帮助，让大家更加深入了解液位继电器的工作原理和应用。
拓展知识：液位继电器
位探头，继电器通过交流接触器接通水泵电源，开始给水池供水。待水位高于
高水位探头时，继电器通过交流接触器切新水泵电源，停止供水。
注:图8.2.20中FR为热继电器，在项目九的任务一中有详细的介绍。
[四、使用注意事项]
四、使用注意事项
1、为避免继电器频繁开关，中水位探头最好置于中间，不要太靠 近低水位或高水位探头。
图b三相供水接线图
[三、JYB-714型液位继电器的应用实例]
图a 单相供水接线图
图b三相供水接线图
图a和图b为供水接线图，图中的H、M、L分别代表高、中、低，其含义如 下：
(1)“高”为水池上限液位控制点，水位上升达到高点水位。水与探头(电 极)接触，继电器通过交流接触器自动关泵，停止供水。
(2)“中”为水池下限液位控制点，水位下降至中点水位以下，水与探头 (电极)脱离接触，继电器通过交流接触器自动开泵，给水池加水。
图1 JYB-714型液位继电器
[二、 JYB-714型液位继电器接线图]
二、 JYB-714型液位继电器接线图
图2 JYB-714型液位继电器端子接线图 JYB-714型液位继电器接线图如图2所示。JYB-714型液位继电器共有8个接 线端子，其中： ①、⑧端子为继电器工作电源接线端子，电源有AC380V和AC220V两种电源； ②、③、④端子为输出液位继电器的自动控制信号，③端子为输出信号公 共端，②和③之间输出供水泵液位控制信号，③和④之间输出排水泵液位控制 信号；
继电器触头来回抖动
原因 继电器1、8端子之
间可能无电压 检查5、6、7脚高 、中、低端探头连 接是否正常；是否 有断路或者短路 电源不符或探头氧
化
排除方法 检正错误接线、检查断路或
图文精讲液位继电器原理图，没见过这么全的！
图⽂精讲液位继电器原理图，没见过这么全的！液位控制器是指通过机械式或电⼦式的⽅法来进⾏⾼低液位的控制，可以控制电磁阀、⽔泵等，从⽽来实现半⾃动化或者全⾃动化，⽅法有多种，根据选⽤不同的产品⽽不同。
下⾯⼩编给⼤家介绍⼀下液位继电器原理图。
1.通过电⼦式液位开关（BZ2401或BZ0501）和搭配的⽔位控制器(BZ201、BZ202)来进⾏控液位控制⾃动化。
电⼦式液位开关原理是通过电⼦探头对液位进⾏检测，再由液位检测专⽤芯⽚对检测到的信号进⾏处理,当被测液体到达动作点时，芯⽚输出⾼或低电平信号，再配合⽔位控制器，从⽽实现对液位的控制。
不需浮球和⼲簧管,外部⽆机械动作,耐污耐⽤,不怕漂浮物影响，任意⾓度安装,竖向安装有⼀定的防波浪功能，适宜长时间浸在⽔中,⼯作电压是直流5-24V，很安全。
这种⽅式较实⽤，寿命长，安全，价格实惠。
2.通过浮球开关来控制液位：⼀种是带着⼤⾦属球的浮球开关，浸在液体中时浮⼒⼤，可以控制两个液位，⽐如液体满了，浮球因为浮⼒⽽上升，带动球阀运动，使阀门关闭，停⽌进⽔，当⽔少了，浮球下降，阀门打开，⼜再进⽔，如此循环。
这种⽅式较多应⽤在煮开⽔器上。
另⼀种是带⼲簧管的微型浮球开关，由外⾯的带有磁性⼩浮球使杆⾥⾯的⼲簧管闭合，从⽽控制液位，多数应⽤在清⽔的液位控制，⼀般⼏块钱就有交易了，但易受污物影响。
还有⼀种是电缆式浮球开关，该装置通过⼀弹性电线与⽔泵连接，可⽤于⽔塔、⽔池各种浮球开关⽔位⾼低的⾃动控制和缺⽔保护，允许接的⽤电器是220V,10A左右，平衡锤或弹性电线的某⼀固定点到浮筒间的电线长度，决定⽔位的⾼低。
这种⽔位开关应⽤⼴泛，价格便宜，对于⼀些要求不太严格的场合适⽤。
但存在这样的问题：有⼀定耐污能⼒，浮球易受外界杂物影响其稳定性，特别是纤维状的杂物缠绕⽽有失误，同⼀⼩⽔箱⾥不宜使⽤多个，否则会相缠绕。
使⽤寿命相对短些，⽽且多数直接接220V,存在⼀定的安全隐患，终有⼀天因为电线破损⽽漏电电⼈。
