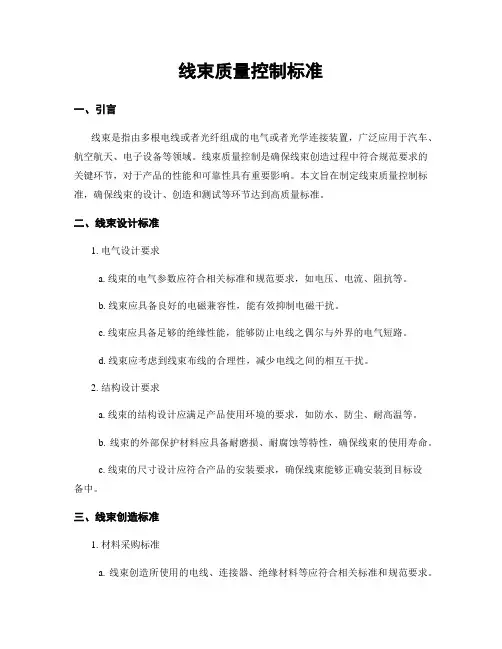

线束质量控制标准一、引言线束是指由多根电线或者光纤组成的电气或者光学连接装置，广泛应用于汽车、航空航天、电子设备等领域。
线束质量控制是确保线束创造过程中符合规范要求的关键环节，对于产品的性能和可靠性具有重要影响。
本文旨在制定线束质量控制标准，确保线束的设计、创造和测试等环节达到高质量标准。
二、线束设计标准1. 电气设计要求a. 线束的电气参数应符合相关标准和规范要求，如电压、电流、阻抗等。
b. 线束应具备良好的电磁兼容性，能有效抑制电磁干扰。
c. 线束应具备足够的绝缘性能，能够防止电线之偶尔与外界的电气短路。
d. 线束应考虑到线束布线的合理性，减少电线之间的相互干扰。
2. 结构设计要求a. 线束的结构设计应满足产品使用环境的要求，如防水、防尘、耐高温等。
b. 线束的外部保护材料应具备耐磨损、耐腐蚀等特性，确保线束的使用寿命。
c. 线束的尺寸设计应符合产品的安装要求，确保线束能够正确安装到目标设备中。
三、线束创造标准1. 材料采购标准a. 线束创造所使用的电线、连接器、绝缘材料等应符合相关标准和规范要求。
b. 采购的材料应具备良好的质量追溯体系，确保材料来源可靠。
2. 创造工艺标准a. 线束的创造过程应按照设计要求进行，包括电线剥皮、连接器插装、绝缘处理等。
b. 创造过程中应采取适当的工艺控制措施，确保线束的质量稳定和一致性。
c. 创造过程中应进行必要的检测和测试，如电气测试、绝缘测试、外观检查等。
四、线束测试标准1. 电气性能测试a. 线束应进行电阻测试，确保电线的导通性能符合要求。
b. 线束应进行绝缘测试，确保绝缘性能符合要求。
c. 线束应进行电流承载能力测试，确保线束能够承受额定电流。
2. 机械性能测试a. 线束应进行拉力测试，确保线束能够承受额定拉力。
b. 线束应进行弯曲测试，确保线束在弯曲时不会断裂或者导致电气故障。
c. 线束应进行振动测试，确保线束在振动环境下的可靠性。
3. 环境适应性测试a. 线束应进行高温测试，确保线束在高温环境下的稳定性和可靠性。
线束制图标准(新)
线束制图1、范围本规范规定了线束计算机制图图层、线型及绘图规范。
本规范适用于公司及相关具有AutoCAD、UG软件设计的配套厂商绘图。
2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 10609.1 技术制图标题栏GB/T 14689 技术制图图纸幅面和格式GB/T29106 汽车用低压电线束技术条件QC/T414 汽车用低压电线的颜色Q/SQR.04.038 计算机机械制图规范3、术语3.1 插接件连接电器件与导线或导线与导线的连接器。
3.2 线束由一根或数根导线、外覆保护层、插接件、插接件端子、固定卡子、支架组成的连接电器件的线路总称。
3.2 分支点线束由一根分支出去的一根或几根线束中心线与主干中心线的交点，是线束尺寸检查的控制点。
3.3 包扎为保护线束，在一束导线的外面覆盖波纹管、布胶带、PVC胶带、电碳管或海绵胶条，这种状态称为包扎，对于胶带按包扎方式可分为点缠、花缠、全缠。
3.4 支线线束中电线的末端没有包扎的部分或单根电线。
3.5 接点电线与电线的连接点，又称为打卡点。
4、通用规定4.1 连接列表连接列表是线束连接、导线规格极其路径描述的一个说明表格，表格的高为：8.5mm,表格宽、从左到右依次为：线号栏宽21mm，线径栏宽16mm, 颜色栏宽16mm，起点栏宽16mm，孔位栏宽16mm，端子栏宽40mm，密封圈栏宽40mm、终点栏宽16mm，孔位栏宽16mm，端子栏宽40mm，密封圈栏宽40mm、备注栏宽40mm。
表格栏如表1：表1备注：1、线号：导线的地址标记，可以采用字母(最多2位)、数字(最多2位)或它们的组合，当为字母数字组合时字母必须放在开头。
2、线经：导线的截面积。
最新版线束标准
1）Q/SQR前言本标准参考QC/T29106标准，在满足奇瑞汽车的产品性能的实际情况下制定的。
本标准作为产品质量抽查检验的依据。
同时在格式和内容的编排上均符合GB/T1.1-2000和GB/T1.2-2002的规定。
本标准与上一版本的标准主要区别如下：1.规范性引用文件的更改如下：增加（新的引用标准）：Q/SQR.04.228 汽车用熔断器Q/SQR.04.295 线束波纹管Q/SQR.04.421 电线束绝缘胶带标准Q/SQR.04.572 线束紧固件标准（试用）Q/SQR.04.923 轿车、轻型汽车温度场底盘测功机法替换：将QC/T 417.1～QC/T417.5改为引用Q/SQR.04.935标准。
2.术语和定义的更改更改端子、护套的定义，删除插接件的定义。
新增插接器、插头、插座的定义。
3.要求中做的更改如下：在4.2.4中增加绝缘套管与孔中心的距离。
在4.2.5中对紧固件、主干、分支的公差进行分类规定。
在4.4.5、4.4.7、4.6.2中更改为采用Q/SQR.04.935标准的检测方法。
在4.12中对电线束的工作温度及贮存温度等级进行更改。
新增4.2.6 护套末端与保护材料之间的尺寸要求。
新增4.2.7 线束双绞线要求。
新增4.3.9、4.3.10、4.3.11、4.3.12对电线束的附件材料要求。
4.试验方法中更改如下：在5.5中将测试速度由25mm/min～l00mm/min改为50±10mm/min。
在5.7中更改为采用Q/SQR.04.935标准的测试方法。
在5.16中更改为采用Q/SQR.04.923标准的测试方法。
5.检验规则中更改如下：在6.3中增加对4.2.6、4.2.7的检验。
6.标志、包装、储存和保管更改如下在7.12中a）产品名称要求为中英文，b）改为产品图号，增加f）项图纸版本号。
本标准由奇瑞汽车有限公司乘用车工程研究一院提出。
本标准由奇瑞汽车有限公司汽车工程研究院标准管理科归口。
线束质量控制标准

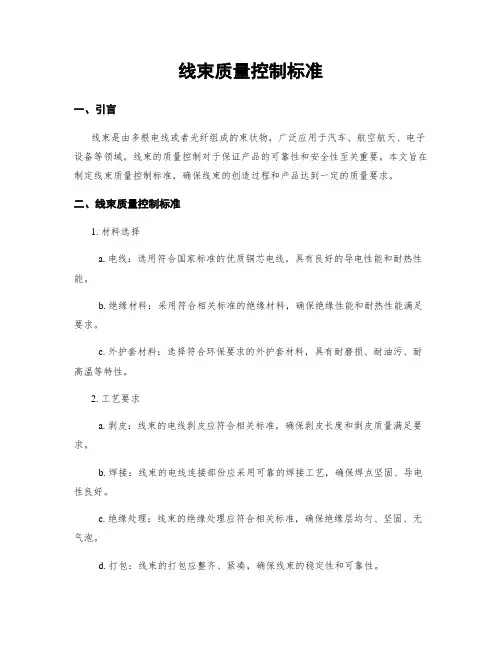

线束质量控制标准一、引言线束是由多根电线或者光纤组成的束状物，广泛应用于汽车、航空航天、电子设备等领域。
线束的质量控制对于保证产品的可靠性和安全性至关重要。
本文旨在制定线束质量控制标准，确保线束的创造过程和产品达到一定的质量要求。
二、线束质量控制标准1. 材料选择a. 电线：选用符合国家标准的优质铜芯电线，具有良好的导电性能和耐热性能。
b. 绝缘材料：采用符合相关标准的绝缘材料，确保绝缘性能和耐热性能满足要求。
c. 外护套材料：选择符合环保要求的外护套材料，具有耐磨损、耐油污、耐高温等特性。
2. 工艺要求a. 剥皮：线束的电线剥皮应符合相关标准，确保剥皮长度和剥皮质量满足要求。
b. 焊接：线束的电线连接部份应采用可靠的焊接工艺，确保焊点坚固、导电性良好。
c. 绝缘处理：线束的绝缘处理应符合相关标准，确保绝缘层均匀、坚固、无气泡。
d. 打包：线束的打包应整齐、紧凑，确保线束的稳定性和可靠性。
3. 外观检验a. 外观缺陷：对线束进行外观检查，确保无明显的划痕、变形、破损等缺陷。
b. 标识：线束应有清晰可见的标识，包括产品型号、生产日期、生产厂家等信息。
4. 电气性能测试a. 导通测试：对线束进行导通测试，确保线束内的电线连接正确、导通良好。
b. 绝缘电阻测试：对线束进行绝缘电阻测试，确保绝缘层的绝缘性能符合要求。
c. 高温测试：将线束置于高温环境下，测试其耐高温性能和绝缘性能。
d. 拉力测试：对线束进行拉力测试，确保线束的可靠性和耐用性。
5. 功能性能测试a. 信号传输测试：对线束进行信号传输测试，确保信号传输无误、稳定可靠。
b. 耐久性测试：对线束进行耐久性测试，摹拟长期使用环境，确保线束的耐久性能。
c. 抗干扰性测试：对线束进行抗干扰性测试，确保线束在干扰环境下的工作稳定性。
6. 包装和存储要求a. 包装：线束应采用适当的包装材料进行包装，确保在运输过程中不受损。
b. 标识：包装上应有清晰可见的标识，包括产品型号、数量、生产日期等信息。
线束质量控制标准
线束质量控制标准引言概述：线束是电子设备中非常重要的组成部份，其质量直接关系到设备的可靠性和性能稳定性。
为了确保线束的质量，制定一套有效的线束质量控制标准是必要的。
本文将从五个方面详细阐述线束质量控制标准的内容。
一、材料选择1.1 导线材料选择：应根据线束所需的电流、电压和环境要求选择合适的导线材料。
常用的导线材料有铜、铝和铜包铝等，其选择应符合国家标准和相关行业规范。
1.2 绝缘材料选择：绝缘材料应具有良好的绝缘性能和耐热性能，能够满足线束在不同环境下的工作要求。
常用的绝缘材料有PVC、PE、XLPE等，其选择应考虑到线束的工作温度、耐热等级等因素。
1.3 包覆材料选择：包覆材料应具有良好的耐磨性能和耐腐蚀性能，能够保护线束内部的导线和绝缘材料不受外界环境的影响。
常用的包覆材料有PVC、PU、TPU等，其选择应符合相关标准和规范。
二、创造工艺2.1 导线剥皮：导线剥皮应采用合适的工具和方法，确保导线的绝缘层不受损坏，并保持一定的长度，以便进行后续的连接和固定。
2.2 导线连接：导线连接应采用可靠的连接方式，如焊接、压接等，确保连接点的接触良好、电阻低，并经过必要的防护措施，以防止松动和脱落。
2.3 包覆固定：包覆材料应采用适当的固定方式，如绑扎、包裹等，确保线束的整体结构紧凑、坚固，不易受到外界的振动和冲击。
三、外观检查3.1 导线外观：导线应具有光滑、无裂纹和毛刺的外观，导线之间应保持适当的间距，避免相互干扰和短路。
3.2 绝缘层检查：绝缘层应具有均匀、光滑的外观，无气泡、缺陷和破损，以确保线束的绝缘性能。
3.3 标识和包装：线束应有清晰的标识，标明线束的型号、规格和生产日期等信息，并采用适当的包装方式，以防止在运输和存储过程中受到损坏。
四、电气性能测试4.1 电阻测试：对线束的导线进行电阻测试，确保导线的电阻值符合设计要求，以保证线束的正常导电性能。
4.2 绝缘电阻测试：对线束的绝缘层进行绝缘电阻测试，确保绝缘层的绝缘性能符合要求，避免发生漏电和短路等问题。
汽车线束质量控制标准(2023最新版)

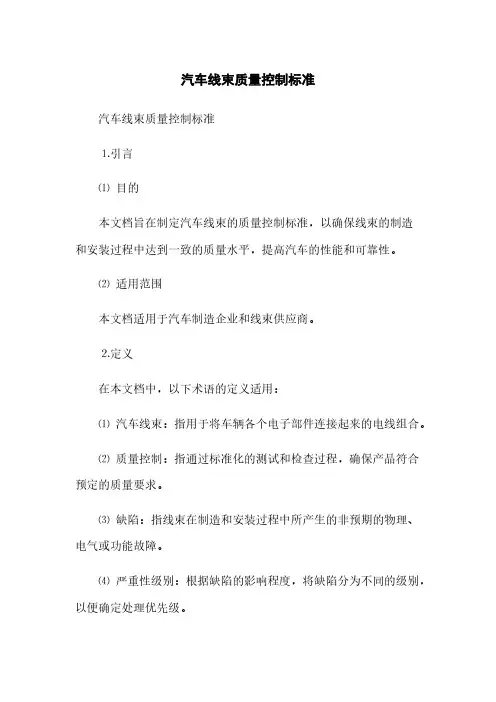

汽车线束质量控制标准汽车线束质量控制标准⒈引言⑴目的本文档旨在制定汽车线束的质量控制标准，以确保线束的制造和安装过程中达到一致的质量水平，提高汽车的性能和可靠性。
⑵适用范围本文档适用于汽车制造企业和线束供应商。
⒉定义在本文档中，以下术语的定义适用：⑴汽车线束：指用于将车辆各个电子部件连接起来的电线组合。
⑵质量控制：指通过标准化的测试和检查过程，确保产品符合预定的质量要求。
⑶缺陷：指线束在制造和安装过程中所产生的非预期的物理、电气或功能故障。
⑷严重性级别：根据缺陷的影响程度，将缺陷分为不同的级别，以便确定处理优先级。
⒊质量控制流程⑴设计评审在线束的设计阶段，应进行评审以确认设计符合相关的汽车行业标准和客户要求。
⑵原材料审查对线束制造所需的原材料进行审查，包括电线、绝缘材料、连接器等，以确保其符合要求，并具备相关的认证和测试报告。
⑶制造过程控制⒊⑴制造工艺规范制定制造工艺规范，详细说明每个制造步骤的要求和操作方法，以确保一致的制造质量。
⒊⑵工艺检验对制造过程中的关键环节进行检验，例如焊接、绝缘处理、连接器安装等，以确保符合标准要求。
⑷最终检验在线束制造完成后，进行最终检验，包括电气测试、连续性测试、外观检查等，以确保线束的质量符合要求。
⒋缺陷管理⑴缺陷分类将线束制造过程中的缺陷按照严重性级别进行分类，如严重、一般和轻微。
⑵缺陷处理根据缺陷的严重性级别，确定相应的处理措施，包括修复、重新制造、更换等。
⑶缺陷跟踪建立缺陷跟踪系统，记录和追踪每个缺陷的处理情况，并及时采取纠正措施，以防止同类缺陷的再次发生。
⒌附件本文档涉及的附件包括：- 附件1：质量控制记录表格- 附件2：制造工艺规范样本⒍法律名词及注释- 汽车行业标准：指汽车行业组织或机构制定的与汽车制造和质量控制相关的标准文件。
- 认证和测试报告：指对原材料所进行的相关测试和认证，并获得相应的测试报告和认证证书。
iec线束标准
iec线束标准以下是IEC线束标准：1. IEC 60130：频率低于3 MHz的连接器。
2. IEC 60169：射频连接器。
3. IEC 60320：电器耦合器。
4. IEC 60339：通用刚性同轴传输线及其相关法兰连接器。
5. IEC 60457：刚性精密同轴及其相关精密连接器。
6. IEC 60498：用于核仪器仪表的高压同轴连接器。
7. IEC 60512：电子设备连接器-测试和测量。
8. IEC 60603：频率低于3 MHz的连接器，用于印制板。
9. IEC 60803：射频电缆和连接器的六角和方形压接模腔、压头、外导体压接套管和中心接触压接筒的推荐尺寸。
10. IEC 60807：频率低于3 MHz的矩形连接器。
11. IEC 60828：引使用IEC 连接器的微处理器系统的针脚配置。
12. IEC 60874：光纤互连设备和无源元件-光纤和电缆连接器。
13. IEC 61076：电子设备连接器-产品要求。
14. IEC TR 61141：射频同轴连接器的频率上限。
15. IEC 61169：射频连接器。
16. IEC 61238：额定电压高达30 kV（Um=36 kV）的电力电缆的压缩和机械连接器。
17. IEC 61274：光纤互连设备和无源组件-光纤连接器适配器。
18. IEC TS 61586：电连接器可靠性评估。
19. IEC TR 61602：用于音频、视频和视听工程领域的连接器。
20. IEC 61726：电缆组件、电缆、连接器和无源微波元件-混响室方法的屏蔽衰减测量。
21. IEC 61754：光纤互连设备和无源组件-光纤连接器接口。
22. IEC 61755：光纤互连设备和无源元件-连接器光学接口。
23. IEC 61984：连接器-安全要求和测试。
24. IEC 62196：插头、插座、车辆连接器和车辆入口-电动车辆的传导充电。
25. IEC 62197：电子设备连接器-质量评估要求。
线束质量控制标准
线束质量控制标准标题：线束质量控制标准引言概述：线束是指由多根电线或光纤组成的束状电缆，广泛应用于汽车、航空航天、电子通信等领域。
线束的质量直接影响到整个产品的性能和可靠性，因此制定线束质量控制标准至关重要。
本文将从线束质量控制的角度出发，探讨线束质量控制标准的重要性和具体内容。
一、材料选择1.1 选用优质导电材料：线束的导电材料应选用高纯度、低电阻、耐高温的铜线或铝线，确保电流传输效率和导电性能。
1.2 选用耐高温绝缘材料：线束的绝缘材料应选用耐高温、耐磨损、耐化学腐蚀的材料，确保线束在恶劣环境下的可靠性。
1.3 选用柔软耐磨抗拉伸材料：线束外护套应选用柔软、耐磨、抗拉伸的材料，确保线束在安装和使用过程中不易受到损坏。
二、制造工艺2.1 严格控制制造工艺：线束的制造过程应严格按照标准流程进行，包括导线裁剪、绝缘剥除、绝缘压接、编织、套管等环节，确保每一道工序都符合质量要求。
2.2 采用先进设备和技术：线束的制造应采用先进的自动化设备和技术，提高生产效率和产品质量，减少人为因素带来的质量问题。
2.3 进行严格的质量检测：线束的制造过程中应进行严格的质量检测，包括导线电阻、绝缘电阻、拉伸强度等参数的检测，确保产品合格率。
三、外观检查3.1 外观完整性检查：线束的外观应无明显破损、变形、油污等情况，确保外观完整性符合标准要求。
3.2 标识清晰度检查：线束的标识应清晰可见，包括产品型号、生产日期、生产批次等信息，确保产品追溯性。
3.3 颜色一致性检查：线束的颜色应一致，不得出现色差现象，确保产品外观美观。
四、功能测试4.1 电气性能测试：线束应进行电气性能测试，包括导线电阻、绝缘电阻、耐压、耐磨等参数的测试，确保产品符合电气性能要求。
4.2 抗拉伸测试：线束应进行抗拉伸测试，测试线束在一定拉力下的断裂强度，确保产品的可靠性和耐久性。
4.3 耐高温测试：线束应进行耐高温测试，测试线束在高温环境下的使用性能，确保产品在高温环境下不易老化和损坏。
线束质量控制标准
线束质量控制标准一、引言线束是电子设备中重要的组成部分，质量控制对于保证电子设备的正常运行至关重要。
本文旨在制定线束质量控制标准，确保线束的制造符合质量要求，提高产品的可靠性和性能。
二、适用范围本标准适用于所有线束制造过程，包括材料采购、加工制造、装配和测试等环节。
三、材料要求1. 导线：应选用符合国家标准的优质铜线，导电性能良好，抗氧化能力强。
2. 绝缘材料：应选用符合国家标准的绝缘材料，具有良好的绝缘性能，耐高温、耐腐蚀。
3. 塑料套管：应选用符合国家标准的耐磨损、耐高温的塑料套管，确保线束的保护性能。
四、制造过程控制1. 切割和剥离：线束的切割和剥离应使用专用工具，确保剥离长度和剥离质量符合要求。
2. 焊接和连接：线束的焊接和连接应使用合适的焊接设备和材料，确保焊点牢固可靠。
3. 绝缘处理：线束的绝缘处理应严格按照工艺要求进行，确保绝缘材料的完整性和绝缘性能。
4. 包装和存储：线束的包装和存储应符合相关标准，避免受潮、受压和受热等损坏。
五、质量检验1. 外观检验：对线束的外观进行检查，确保表面无明显缺陷、污染和损伤。
2. 尺寸检验：对线束的尺寸进行检测，确保长度、宽度和厚度等符合要求。
3. 电性能检验：对线束的电阻、绝缘电阻和导通性能进行测试，确保线束的电性能符合要求。
4. 耐热性检验：对线束的耐高温性能进行测试，确保线束在高温环境下能正常工作。
5. 耐振动性检验：对线束的耐振动性能进行测试，确保线束在振动环境下不松动和断裂。
六、质量控制记录1. 所有线束的制造过程应进行记录，包括材料采购记录、加工制造记录、装配记录和测试记录等。
2. 对于不合格的线束，应及时进行记录和处理，追溯不合格原因，并采取纠正措施。
七、质量改进1. 定期进行质量评估，分析线束制造过程中存在的问题，并制定改进措施。
2. 建立质量反馈机制，接收客户的反馈意见和建议，及时处理并改进产品质量。
八、附则1. 本标准应与相关法律法规和国家标准相一致。
线束质量控制标准
线束质量控制标准一、引言线束是现代汽车电气系统中不可或者缺的组成部份，其质量直接关系到汽车的性能和安全。
为了确保线束的质量，制定相应的质量控制标准是必要的。
本文将详细介绍线束质量控制标准的制定内容和要求。
二、线束质量控制标准的制定内容1. 线束外观检查标准- 线束外观应整齐、无明显变形、无损伤和划痕。
- 线束表面应干净、无油污和灰尘。
- 线束颜色应与设计要求一致。
- 线束标识应清晰可辨，无含糊或者脱落现象。
2. 线束尺寸检查标准- 线束长度应符合设计要求，无明显超出或者不足。
- 线束直径应符合设计要求，无明显过大或者过小。
- 线束弯曲半径应符合设计要求，无明显过小导致线束变形或者断裂。
3. 线束电气性能检查标准- 线束导线电阻应符合设计要求，无明显超出范围。
- 线束绝缘电阻应符合设计要求，无明显超出范围。
- 线束绝缘强度应符合设计要求，无明显超出范围。
- 线束接地电阻应符合设计要求，无明显超出范围。
4. 线束连接可靠性检查标准- 线束连接应坚固可靠，无松动或者脱落现象。
- 线束连接器应完好无损，无变形或者损坏。
- 线束连接器引线应正确插入，无错位或者错接现象。
- 线束连接器引线应坚固固定，无松动或者脱落现象。
三、线束质量控制标准的制定要求1. 标准制定应参考相关法规和行业标准，确保符合国家和行业要求。
2. 标准制定应结合实际生产情况，充分考虑生产工艺和设备条件。
3. 标准制定应明确检查方法和检查工具，确保检查结果准确可靠。
4. 标准制定应明确不合格品的处理措施和责任追究机制。
5. 标准制定应定期进行评估和更新，以适应技术和市场的变化。
四、结论线束质量控制标准的制定对于确保线束质量的稳定和可靠具有重要意义。
通过制定详细的检查标准和要求，可以有效提高线束的质量，减少不良品率，提升汽车电气系统的性能和安全性。
同时，标准的制定也需要与生产实际相结合，定期进行评估和更新，以适应不断变化的技术和市场需求。
线束质量控制标准
线束质量控制标准一、引言线束是电气设备中连接电源、信号和控制电路的重要组成部份。
为了确保线束的质量和可靠性，制定线束质量控制标准是必要的。
本文将详细介绍线束质量控制的标准要求，包括线束材料、创造工艺、电气性能、外观质量和可靠性测试。
二、线束材料要求1. 绝缘材料：线束绝缘材料应符合相关国家标准，具有良好的绝缘性能和耐高温性能，以确保线束在工作过程中不会发生短路或者漏电现象。
2. 引线材料：引线材料应具有良好的导电性能和耐腐蚀性能，以确保信号传输的稳定性和可靠性。
3. 外护套材料：外护套材料应具有良好的耐磨性、耐温性和耐化学性，以保护线束内部的导线和绝缘材料免受外界环境的伤害。
三、线束创造工艺要求1. 导线剥皮：导线剥皮应符合相关标准，确保导线裸露部份的长度和质量符合要求，避免导线之间的短路现象。
2. 线束绑扎：线束绑扎应采用适当的绑扎工艺，确保线束内的导线固定坚固，避免松动和磨损。
3. 线束分支：线束分支应采用可靠的连接方式，并进行充分的绝缘处理，以确保分支处的信号传输和绝缘性能。
4. 线束焊接：线束焊接应符合相关标准，确保焊接质量和可靠性，避免焊接点断裂或者接触不良。
四、线束电气性能要求1. 绝缘电阻测试：线束的绝缘电阻应符合相关标准，以确保线束在工作过程中不会发生漏电现象。
2. 电气连通性测试：线束的电气连通性应符合相关标准，以确保信号传输的稳定性和可靠性。
3. 电流负载测试：线束应能承受规定的电流负载，确保线束在工作过程中不会过热或者烧毁。
五、线束外观质量要求1. 外观检查：线束外观应平整、光滑，无明显的划痕、裂纹或者变形现象。
2. 标识清晰：线束上的标识应清晰可见，不易磨损或者退色。
3. 颜色一致：线束颜色应一致，不得浮现色差或者色斑。
六、线束可靠性测试要求1. 高温老化测试：线束应经过高温老化测试，以确保线束在高温环境下的可靠性和稳定性。
2. 湿热老化测试：线束应经过湿热老化测试，以确保线束在潮湿环境下的可靠性和耐久性。
线束质量控制标准
线束质量控制标准引言概述：线束是现代电子设备中不可或缺的组成部分，其质量直接关系到整个设备的可靠性和性能。
为了确保线束的质量，制定线束质量控制标准是必要的。
本文将详细介绍线束质量控制标准的内容和要点。
一、材料选择1.1 导线材料导线材料是线束的基础，其质量直接影响线束的导电性能和稳定性。
在线束质量控制标准中，应明确导线材料的选择要求，包括导电率、耐热性、耐腐蚀性等指标。
同时，还应关注导线材料的可靠性和供应稳定性，确保供应商符合标准要求。
1.2 绝缘材料绝缘材料是保护导线的重要组成部分，其质量直接关系到线束的绝缘性能和耐用性。
在线束质量控制标准中，应明确绝缘材料的选择要求，包括绝缘材料的耐热性、耐压性、耐腐蚀性等指标。
同时，还应关注绝缘材料的环保性和供应稳定性，确保供应商符合标准要求。
1.3 包覆材料包覆材料是保护线束整体的关键部分，其质量直接关系到线束的机械强度和耐用性。
在线束质量控制标准中，应明确包覆材料的选择要求，包括包覆材料的耐磨性、耐热性、耐腐蚀性等指标。
同时，还应关注包覆材料的环保性和供应稳定性，确保供应商符合标准要求。
二、制造工艺2.1 剥线工艺剥线是线束制造过程中的重要环节，其质量直接关系到导线的可靠性和接触性能。
在线束质量控制标准中，应明确剥线工艺的要求，包括剥线长度、剥线深度、剥线位置等指标。
同时，还应关注剥线工艺的稳定性和操作规范，确保每个工序都符合标准要求。
2.2 绝缘处理工艺绝缘处理是线束制造过程中的关键环节，其质量直接关系到线束的绝缘性能和耐用性。
在线束质量控制标准中，应明确绝缘处理工艺的要求，包括绝缘层厚度、绝缘层均匀性、绝缘层与导线的粘合强度等指标。
同时，还应关注绝缘处理工艺的稳定性和操作规范，确保每个工序都符合标准要求。
2.3 包覆工艺包覆是线束制造过程中的关键环节，其质量直接关系到线束的机械强度和耐用性。
在线束质量控制标准中，应明确包覆工艺的要求，包括包覆厚度、包覆均匀性、包覆与绝缘层的粘合强度等指标。
线束质量控制标准
线束质量控制标准1. 引言线束是一种由多根电线捆绑在一起形成的电气连接装置，广泛应用于汽车、航空航天、电子设备等领域。
线束的质量控制对于产品的安全性、可靠性以及性能表现至关重要。
本文将介绍线束质量控制的标准格式，包括线束外观质量、线束电气性能、线束材料质量等方面的要求。
2. 线束外观质量2.1 线束长度：线束的长度应符合设计要求，允许的误差范围为正负5%。
2.2 线束捆扎：线束应整齐、紧凑地捆扎，无松动、交叉或错位现象。
2.3 线束外皮：线束外皮应平整、光滑，无明显的划痕、破损或变形。
2.4 线束颜色：线束外皮颜色应与设计要求一致，无色差或色斑。
2.5 线束标识：线束应有清晰可见的标识，包括型号、规格、生产日期等信息。
3. 线束电气性能3.1 绝缘电阻：线束绝缘电阻应符合设计要求，测试结果应大于等于设定值。
3.2 导通测试：线束导通测试应使用合适的测试仪器进行，测试结果应符合设计要求。
3.3 线束电压：线束应能承受设计要求的电压，无漏电、短路等现象。
3.4 线束电流：线束应能承受设计要求的电流，无过载、过热等现象。
4. 线束材料质量4.1 电线材料：线束所使用的电线应符合相关标准，具有良好的导电性能和耐高温、耐腐蚀性能。
4.2 绝缘材料：线束绝缘材料应符合相关标准，具有良好的绝缘性能和耐高温、耐腐蚀性能。
4.3 外皮材料：线束外皮材料应符合相关标准，具有良好的耐磨损、耐高温、耐腐蚀性能。
5. 线束质量控制流程5.1 原材料采购：选择符合标准要求的电线、绝缘材料和外皮材料供应商，并建立供应商评估体系。
5.2 生产过程控制：制定详细的生产工艺流程，包括线束捆扎、绝缘处理、外皮包覆等环节的控制要点。
5.3 质量检验：建立线束质量检验标准，包括外观检查、电气性能测试和材料质量检测等项目。
5.4 不良品处理：对于不合格的线束，及时发现、隔离并进行返工或报废处理。
5.5 记录与追溯：建立线束质量控制的记录与追溯体系，确保产品质量可追溯和问题溯源。
(完整版)最新版线束标准
汽车低压电线束技术条件前言本标准参考QC/T29106标准，在满足汽车的产品性能的实际情况下制定的。
本标准作为产品质量抽查检验的依据。
同时在格式和内容的编排上均符合GB/T1.1-2000和GB/T1.2-2002的规定。
本标准与上一版本的标准主要区别如下：1.规范性引用文件的更改如下：增加（新的引用标准）：Q/SQR.04.228 汽车用熔断器Q/SQR.04.295 线束波纹管Q/SQR.04.421 电线束绝缘胶带标准Q/SQR.04.572 线束紧固件标准（试用）Q/SQR.04.923 轿车、轻型汽车温度场底盘测功机法2.术语和定义的更改更改端子、护套的定义，删除插接件的定义。
新增插接器、插头、插座的定义。
汽车低压电线束技术条件1 范围本标准规定了汽车用低压电线束(以下简称电线束)的要求、试验方法、检验规则、标志、包装、储存和保管。
本标准适用于标称电压低于50V的各种汽车用电线束(含单根线)。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)，或修订版均不适用于本标准。
然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 2828.1 计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB 8410 汽车内饰材料的燃烧特性GB/T 13527.2 软聚氯乙烯管(电线绝缘用)JB/T 6313.1 电工铜编织线一般规定JB/T 6313.2 电工铜编织线斜纹编织线JB/T 6313.3 电工铜编织线直纹编织线QC/T 238 汽车零部件的储存和保管QC/T 413 汽车电气设备基本技术条件QC/T 414 汽车用低压电线的颜色QCn 29010 汽车用低压电线接头型式、尺寸和技术要求QCn 29013 汽车用蓄电池电线接头型式、尺寸和技术要求Q/SQR.04.029 汽车用电器盒标准Q/SQR.04.050 三元乙丙橡胶材料Q/SQR.04.228 汽车用熔断器Q/SQR.04.295 线束波纹管Q/SQR.04.421 电线束绝缘胶带标准Q/SQR.04.572 线束紧固件标准Q/SQR.04.923 轿车、轻型汽车温度场底盘测功机法Q/SQR.04.935 车用电线束插接器DIN 72551 道路车辆—低压电缆JASO D 608 汽车用耐热低压电缆JASO D 611 汽车用薄壁绝缘低压电缆JIS C 3406 汽车用低压电缆3 术语和定义本标准采用下列及Q/SQR.04.935中的定义。
线束质量控制标准
线束质量控制标准一、引言线束是指由多根电线或者光纤组成的电气或者光学连接装置，广泛应用于汽车、航空航天、电子设备等领域。
为确保线束的质量和可靠性，制定线束质量控制标准是必要的。
本文旨在详细描述线束质量控制标准的内容和要求。
二、线束外观质量控制1. 线束外观应整洁、无明显的污渍、划痕或者变形。
2. 线束颜色应与设计要求一致，无色差。
3. 线束表面应平整，无起泡、脱皮、氧化等现象。
4. 线束绝缘层应完整，无破损、裂纹或者露出导体。
5. 线束连接部份应坚固，无松动、断裂或者脱落。
三、线束电气性能质量控制1. 线束导线的电阻应符合设计要求，测量值与理论计算值误差在允许范围内。
2. 线束绝缘电阻应符合设计要求，测量值应大于等于规定的最低阻值。
3. 线束绝缘层的耐电压应符合设计要求，测量值应大于等于规定的最低耐压值。
4. 线束的接触电阻应符合设计要求，测量值应小于等于规定的最高阻值。
5. 线束的屏蔽效果应符合设计要求，测量值应小于等于规定的最高屏蔽值。
四、线束机械性能质量控制1. 线束的抗张强度应符合设计要求，测量值应大于等于规定的最低抗张强度值。
2. 线束的耐磨性应符合设计要求，测量值应大于等于规定的最低耐磨性要求。
3. 线束的耐压性能应符合设计要求，测量值应大于等于规定的最低耐压性能要求。
4. 线束的耐温性能应符合设计要求，测量值应大于等于规定的最低耐温性能要求。
5. 线束的耐湿性能应符合设计要求，测量值应大于等于规定的最低耐湿性能要求。
五、线束环境适应性质量控制1. 线束的耐腐蚀性能应符合设计要求，测量值应大于等于规定的最低耐腐蚀性能要求。
2. 线束的耐油性能应符合设计要求，测量值应大于等于规定的最低耐油性能要求。
3. 线束的耐盐雾性能应符合设计要求，测量值应大于等于规定的最低耐盐雾性能要求。
4. 线束的耐辐射性能应符合设计要求，测量值应大于等于规定的最低耐辐射性能要求。
5. 线束的耐振动性能应符合设计要求，测量值应大于等于规定的最低耐振动性能要求。
线束质量控制标准
线束质量控制标准标题：线束质量控制标准引言概述：线束是电子设备中连接各种传感器、执行器和控制器的重要部件，其质量直接影响到整个设备的性能和稳定性。
为了确保线束的质量，制定了一系列的质量控制标准。
本文将详细介绍线束质量控制标准的内容和要求。
一、原材料选择1.1 线束所使用的导线必须符合国家标准，具有良好的导电性能和耐热性。
1.2 绝缘材料必须符合环保要求，具有良好的绝缘性能和耐高温性能。
1.3 金属接头必须采用防腐蚀处理，确保连接稳固可靠。
二、加工工艺要求2.1 线束加工必须按照设计图纸要求进行，保证连接正确、长度合适。
2.2 加工过程中必须严格控制温度和压力，避免导线受损或者绝缘材料熔化。
2.3 加工完成后必须进行严格的检测，确保线束连接坚固、绝缘完好。
三、外观质量检验3.1 线束外观必顨整洁，无明显的损坏或者污染。
3.2 线束颜色和标识必顨清晰，方便安装和维护。
3.3 线束表面必顨光滑，无毛刺或者尖锐部份，避免损伤其他部件。
四、电气性能测试4.1 线束必顨进行导通测试，确保导线连接正确无短路或者断路。
4.2 绝缘电阻测试必顨合格，确保绝缘材料完好。
4.3 线束必顨进行耐压测试，确保在一定电压下不会发生击穿或者漏电现象。
五、耐久性测试5.1 线束必顨进行抗振动测试，确保在设备运行过程中不会松动或者断裂。
5.2 线束必顨进行耐高温测试，确保在高温环境下不会变形或者融化。
5.3 线束必顨进行耐低温测试，确保在低温环境下不会变脆或者开裂。
结论：线束质量控制标准的制定和执行，可以有效提高线束的质量稳定性和可靠性，保证设备的正常运行和安全性。
创造厂商和使用者都应该严格遵守这些标准，确保线束在生产和使用过程中达到最佳效果。
线束标准
线束1 范围本标准规定了家用和类似一般设备所用的线束的分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存等内容。
2 引用标准下列标准所包含的条文，通过本标准中引用而构成为本标准条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨，使用下列标准最新版本的可能性。
GB15934－1996 《电线组件》GB17196-1997 《连接器件连接铜导线用的扁形快速连接端头安全要求》GB2099.1-1996 《家用和类似用插头插座》GB/T 2828.1-2003《计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划》3 技术要求3.1 外观要求3.1.1 线束表面应光滑、外皮均匀、无气孔、裂纹、压痕、凹凸、破损、花斑、污浊等。
3.1.2 线束与端子压接牢固、无松脱。
若与端子进行焊接，应焊接牢固，无散芯。
3.1.3 电线字体清晰，擦拭不掉色。
3.2 长度线束长度应符合图纸。
3.3 护套护套应紧密挤包在绞合的绝缘线芯或内护套上，且应容易剥离而不损伤绝缘体或内护套。
护套表面应平整，色泽均匀。
护套厚度的平均值应不小于规定的标称值，其最薄点的厚度应不小于标称值的85% （0.1mm）。
厚度测量结果应按GB1.1附录C（补充件）修约到小数一位。
3.4 压接强度。
压接部分应能经受得住正常使用时可能出现的机械应力。
是否合格，可能过如下抗拉强度试验检查。
施加表1、表2规定的拉力1min，施力时，不应使用爆发力。
此拉力亦可通过抗拉试验机来施加，试验机头部的移动速度应为25㎜（1.0in）/ min至50㎜（2.0in）/ min之间，应无脱落、无断裂现象。
表1表23.5 耐燃耐热 通过4.8试验。
3.6 绝缘电阻3.7 导线的抗电强度电压依次施加在每一导线对连接在一起的所有其它导体之间，然后电压再施加在所有连接 在一起的 导体和护套之间：a) 弱电线束：1500V 交流电压，持续1min ； b) 强电线束：2000V 交流电压，持续1min ； c) 护套：3750V 交流电压，持续1min ； 施加如上电压，不会出现击穿插或闪络现象。
线束制图标准(新)
线束制图1、范围本规范规定了线束计算机制图图层、线型及绘图规范。
本规范适用于公司及相关具有AutoCAD、UG软件设计的配套厂商绘图。
2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 10609.1 技术制图标题栏GB/T 14689 技术制图图纸幅面和格式GB/T29106 汽车用低压电线束技术条件QC/T414 汽车用低压电线的颜色Q/SQR.04.038 计算机机械制图规范3、术语3.1 插接件连接电器件与导线或导线与导线的连接器。
3.2 线束由一根或数根导线、外覆保护层、插接件、插接件端子、固定卡子、支架组成的连接电器件的线路总称。
3.2 分支点线束由一根分支出去的一根或几根线束中心线与主干中心线的交点，是线束尺寸检查的控制点。
3.3 包扎为保护线束，在一束导线的外面覆盖波纹管、布胶带、PVC胶带、电碳管或海绵胶条，这种状态称为包扎，对于胶带按包扎方式可分为点缠、花缠、全缠。
3.4 支线线束中电线的末端没有包扎的部分或单根电线。
3.5 接点电线与电线的连接点，又称为打卡点。
4、通用规定4.1 连接列表连接列表是线束连接、导线规格极其路径描述的一个说明表格，表格的高为：8.5mm,表格宽、从左到右依次为：线号栏宽21mm，线径栏宽16mm, 颜色栏宽16mm，起点栏宽16mm，孔位栏宽16mm，端子栏宽40mm，密封圈栏宽40mm、终点栏宽16mm，孔位栏宽16mm，端子栏宽40mm，密封圈栏宽40mm、备注栏宽40mm。
表格栏如表1：表1备注：1、线号：导线的地址标记，可以采用字母(最多2位)、数字(最多2位)或它们的组合，当为字母数字组合时字母必须放在开头。
2、线经：导线的截面积。
线束质量控制标准
线束质量控制标准一、引言线束是指由多根电线或者光纤组成的电气连接装置，广泛应用于汽车、电子设备等领域。
为确保线束的质量，提高产品的可靠性和安全性，制定线束质量控制标准是必要的。
本文将详细介绍线束质量控制标准的内容和要求。
二、线束外观质量控制1. 线束外观应整洁、无明显划痕、变形、破损等缺陷。
2. 线束表面应平整、无明显起毛、脱皮等现象。
3. 线束颜色应一致、无明显色差。
4. 线束标识应清晰可见，不易磨损、退色。
三、线束尺寸质量控制1. 线束长度应符合设计要求，允许误差范围为±5mm。
2. 线束直径应符合设计要求，允许误差范围为±0.2mm。
3. 线束绝缘层厚度应符合设计要求，允许误差范围为±0.1mm。
4. 线束分支长度应符合设计要求，允许误差范围为±2mm。
四、线束电性能质量控制1. 线束导通电阻应符合设计要求，允许误差范围为±10%。
2. 线束绝缘电阻应符合设计要求，允许误差范围为±20%。
3. 线束耐压强度应符合设计要求，允许误差范围为±5%。
4. 线束电流负载能力应符合设计要求，允许误差范围为±10%。
五、线束环境适应性质量控制1. 线束应具有一定的耐高温性能，能在高温环境下正常工作。
2. 线束应具有一定的耐低温性能，能在低温环境下正常工作。
3. 线束应具有一定的耐湿性能，能在潮湿环境下正常工作。
4. 线束应具有一定的耐振动性能，能在振动环境下正常工作。
六、线束可靠性质量控制1. 线束应具有一定的抗老化性能，能在长期使用中保持稳定性能。
2. 线束应具有一定的抗腐蚀性能，能在腐蚀性环境下正常工作。
3. 线束应具有一定的抗拉强度，能承受一定的拉力。
4. 线束应具有一定的抗扭强度，能承受一定的扭矩。
七、线束检测方法1. 外观检测：通过目视检查线束外观，发现外观缺陷。
2. 尺寸检测：通过测量线束长度、直径、绝缘层厚度等，判断尺寸是否符合要求。
