绝缘气体性质与应用
SF6 气体作为绝缘与灭弧介质有哪些特点
SF6 是目前电器工业使用的最佳灭弧和绝缘介质。
它无色、无味、无毒、不会燃烧、化学性质极为稳定，在常温下不与其他材料产生化学反应，很类似于惰性气体。
SF6在断路器内，绝缘子表面凝聚使，实际上对绝缘强度不会产生影响，即使气体密度稍有下降，绝缘强度通常能满足使用要求，仅断路器的开断容量有少许的降低。
SF6不仅是非常好的绝缘气体，而且是一种性能极佳的灭弧介质。
大约在2000K的温度下，SF6有较高的比热（为空气的66%），相应地具有较高的热传导性能（为空气的3.5倍）。
它促使电弧的等离子气体正好在电流过零前进行冷却并有利于使电弧在电流过零时熄灭。
一般认为，SF6的灭弧能力大约是空气的100倍。
另外，SF6还具有负电性，即有捕获自由电子并形成负离子的特性。
这是其具有高的击穿强度的主要原因，因此也能够促使弧隙中绝缘强度在电弧熄灭后能快速恢复。
在常温下SF6是绝缘的介质，但它在高温下即很快游离，产生自由电子，而成为极好的导电体。
SF6的自分解温度在800K左右，到3000K时SF6已完全消失，分解出的成分主要是S和F。
到7500K 时形成自由电子、原子或离子状态的S和F组成导电良好的等离子气体。
在断路器开断过程中出现电弧时，SF6气体在电弧的高温作用下，发生分解并形成等离子气体，而在灭弧过程中，等离子气体冷却得非常快（热时间常数为微秒量级），而变化过程逆向进行，即自由电子被离子吸收，而形成为中性原子，硫原子和氟原子重新结合成SF6，即存在着SF6=S+ 6F的可逆过程。
编辑本段第一部分、化学品名称化学品中文名称：六氟化硫化学品英文名称：sulfur hexafluoride 分子结构：S原子以sp3d2杂化轨道成键，分子为正八面体形分子。
技术说明书编码：56 CAS No.：2551-62-4 分子式：SF6 分子量：146.05编辑本段第二部分、成分/组成信息有害物成分CAS No. 六氟化硫2551-62-4编辑本段第三部分、危险性概述危险性类别：侵入途径：健康危害：纯品基本无毒。
高电压技术：气体绝缘材料
2、运行中，为保证SF6断路器的安全运行，要求采用专用仪器 定期监测断路器SF6气体泄漏情况，年漏气体应小于1％。
3、为保证SF6断路器可靠工作，还应装设绝缘气体的经常性监 测装置（如气体压力表）。这种经常性装置，在规定的温度之 下，当SF6气体压力或密度的变化值超过允许变化范围时，自动 发出报警信号，并装有闭锁装置，使断路器不能操作。
比空气高100倍。
使用注意事项
1、SF6气体中的水分必须控制在一定限度内，否则将给SF6电 器设备的安全运行带来问题。水分造成的危害有两个方面： （1）水分引起的化学反应 常温下SF6气体是非常稳定的，温度低于500℃时一般不会自行 分解，但是水分较多时，200℃以 上就有可能产生水解
2SF6＋6H2O→2SO2 ＋12HF＋O2 （2）水分对绝缘性能的影响 绝缘件表面出现凝露会对绝缘性能带来不利影响。通常气体中 混杂的水分以水蒸气形式存在。在温度降低时，可能冷凝为露 水附在绝缘件的表面，降低沿面闪络电压，出现沿面放电事故。
1、空气
空气在自然界中分布最广且最廉价， 是应用最广的一种气 体电介质。作为一种混合介质，空气具有液化温度低(192℃)、击穿后能自愈、物理化学性能稳定等优点，所以 在断路器中多以空气作为绝缘介质。
2、六氟化硫
SF6气体是一种电负性气体，具有 高的击穿场强，在均匀电场下大 约为空气的2.5 倍，当气体压力 为0.2MPa 时，其绝缘强度相当于 绝缘油。同时SF6气体具有优良的 灭弧性能，在高压灭弧室中，其 灭弧能力约为空气的数10 倍。近 30 年来，SF6气体在高压电气设 备中的应用日益广泛，如充SF6气 体的互感器和断路器已成为我国 220～500kV 电力系统中的主流设 备。
3、氮气
与空气相比，N2化学性质更稳定(空气中含有约21%的O2及其 它杂质， 与金属材料接触时， 由于氧化使之易于腐蚀材 料)，呈惰性且不助燃，压缩氮气在电气设备中是一种常用 的气体电介质。
六氟化硫气体
六氟化硫气体概述六氟化硫（SF6）是一种无色、无味、无毒的气体，具有很高的电气绝缘性能和热稳定性。
它广泛应用于高压电气设备、电力传输和配电系统中，用于消弧和绝缘的作用。
六氟化硫还具有较高的密度和化学稳定性，使其成为一种理想的绝缘气体。
本文将介绍六氟化硫气体的成分、物理性质、应用领域，并对其环境问题进行探讨。
成分六氟化硫气体的化学式为SF6，由硫原子和六个氟原子组成。
其分子结构稳定，化学活性较低。
由于氟原子的电负性较高，六氟化硫具有很高的电气绝缘性能。
物理性质以下是六氟化硫气体的主要物理性质：•密度：6.16 g/L•沸点：-63.8 ℃•熔点：-50.8 ℃•分子量：146.06 g/mol•熔化热：14.7 kJ/mol•气化热：49.6 kJ/mol•蒸气压：160 kPa（20 ℃）由于六氟化硫气体的密度较大，它具有比空气更强的压力和抑制氧气进入电力设备中的能力。
应用领域六氟化硫气体在电力行业有广泛的应用。
以下是它的主要应用领域：高压电气设备六氟化硫气体广泛应用于高压开关设备、断路器和绝缘子中。
它具有很高的绝缘能力，可有效防止电弧产生和电气设备的短路。
六氟化硫气体还可以减小设备的尺寸和重量，提高设备的可靠性和安全性。
电力传输和配电系统为了确保电力传输和配电系统的稳定性和安全性，六氟化硫气体被用作电弧消弧剂和绝缘介质。
在高压输电线路中，六氟化硫气体可有效消除电器设备之间的电弧，并减少电力系统的故障。
金属熔炼六氟化硫气体在金属冶炼过程中起到重要的作用。
它可用作铝、镁和钙等金属的熔炼剂，并能帮助产生纯净的金属产品。
环境问题尽管六氟化硫气体具有优异的电绝缘性能和化学稳定性，但它也存在一些环境问题需要关注。
首先，六氟化硫是一种强效的温室气体，具有很高的全球变暖潜势。
它的大气停留时间长达3000年，能够在大气中积聚并引发全球气候变化。
其次，六氟化硫气体可对大气臭氧层产生破坏。
它的分解产物中的氟化物离子可损害臭氧层，进而对地球的紫外线屏障产生不利影响。
SF6 气体的性质及危害
物理性质 化学性质 绝缘性能 灭弧性能
物 理 性 质
SF6气体是无色、无昧、无毐、 不可燃、性能稳定的气体 SF6是一种比较重的气体，在 标准状态下比空气大约重5倍 它的临界温度不高 其热传导率随温度变化的特性 对电弧的熄灭非常有利。
SF6的临界温度是45.6℃
所谓临界温度，就是在这个温度以上，压力无论如何加大， 气体绝无液化发生 在这个温度下，使其液化的压力就是临界压力
泄露气体伤害后主要症状 （1）呼吸系统：刺激呼吸道，打喷嚏，呛咳， 咽部干燥，有烧灼感，继而呼吸不畅，胸闷气 短，严重时呼吸困难，喉头水肿、溃烂。 （2）眼部：流泪，怕光，烧灼感，充血，水肿。 （3）皮肤：瘙痒，皮疹，接触处可能有红肿。 （4）消化道：吞咽困难，恶心，呕吐，腹痛。 （5）神经系统：突然头痛，头昏，全身软弱无力， 感觉抑郁，严重会惊厥，抽搐，休克，猝倒， 昏迷。
SF6气体的绝缘强度随着气体压力 的增加而增加。
在均匀电场中，一个大气压下，SF6气体 的绝缘击穿电压是空气的2－3倍； 3个大气压下，SF6气体的绝缘击穿电压约 与变压器油相当； 试验证明，当气体压力增加到10个大气压 时，击穿电压增加较慢，开始呈饱和趋势。
3．电晕对放电的影响
空气绝缘有电晕效应，在极不均匀的电场下，电中毒现象，应采取以下措施： （1）组织人员立即撤离现场，开启通风系统，保 持空气流通。 （2）观察中毒者，如有呕吐应使其侧位，避免 呕吐物吸入，造成窒息。 （3）皮肤污染，应立即用清水冲洗，换衣服。 （4）眼部伤害或污染用清水冲洗并摇晃头部。 （5）应弄清毒物性质，并保留呕吐物待查。 （6）现场应配备必要的药品。
SF6气体的介质电强度恢复速度要比空气的恢复 速度快100倍以上，是目前知道的最理想的绝缘和灭 弧介质。

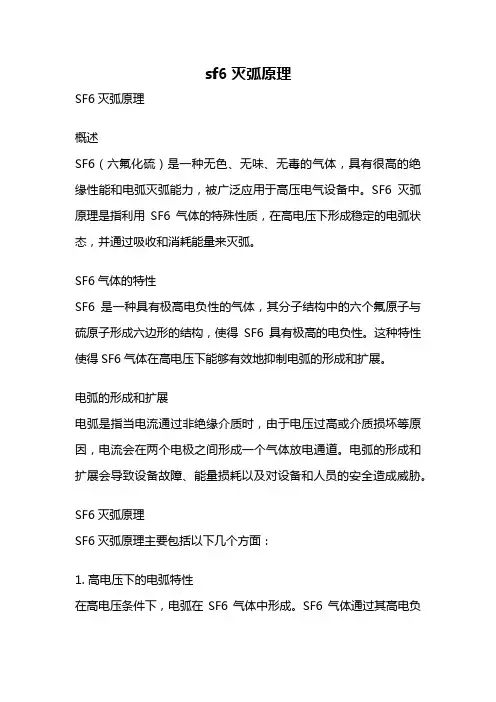

sf6灭弧原理
sf6灭弧原理SF6灭弧原理概述SF6（六氟化硫）是一种无色、无味、无毒的气体，具有很高的绝缘性能和电弧灭弧能力，被广泛应用于高压电气设备中。
SF6灭弧原理是指利用SF6气体的特殊性质，在高电压下形成稳定的电弧状态，并通过吸收和消耗能量来灭弧。
SF6气体的特性SF6是一种具有极高电负性的气体，其分子结构中的六个氟原子与硫原子形成六边形的结构，使得SF6具有极高的电负性。
这种特性使得SF6气体在高电压下能够有效地抑制电弧的形成和扩展。
电弧的形成和扩展电弧是指当电流通过非绝缘介质时，由于电压过高或介质损坏等原因，电流会在两个电极之间形成一个气体放电通道。
电弧的形成和扩展会导致设备故障、能量损耗以及对设备和人员的安全造成威胁。
SF6灭弧原理SF6灭弧原理主要包括以下几个方面：1. 高电压下的电弧特性在高电压条件下，电弧在SF6气体中形成。
SF6气体通过其高电负性，迅速吸引和离子化电子，形成电子云。
这个电子云的形成会导致气体中的电导率急剧增加，进而形成电弧通道。
2. 稳定的电弧状态SF6气体具有很高的热传导能力，可以迅速吸收和消耗电弧释放的热能。
在电流过零时，电弧会熄灭并重新形成，形成一个稳定的电弧状态。
这种稳定的电弧状态能够保持设备的正常运行。
3. 高灭弧能力SF6气体具有很高的灭弧能力，可以在很短的时间内将电弧熄灭。
这种高灭弧能力可以有效地保护设备和人员的安全。
应用领域SF6灭弧原理被广泛应用于高压电气设备中，如变电站、开关设备、隔离开关等。
在这些设备中，SF6气体被用作灭弧介质，用于灭弧和隔离电弧。
优势与不足SF6灭弧原理具有以下优势：1. 高灭弧能力：SF6气体具有很高的灭弧能力，可以迅速熄灭电弧，保护设备和人员的安全。
2. 稳定的电弧状态：SF6气体能够形成稳定的电弧状态，确保设备的正常运行。
3. 高绝缘性能：SF6气体具有很高的绝缘性能，可以有效地防止电弧的形成和扩展。
然而，SF6灭弧原理也存在一些不足之处：1. SF6气体对环境的影响：SF6气体属于温室气体，对大气臭氧层有一定的破坏作用。
第八章 六氟化硫绝缘气体
第八章六氟化硫绝缘气体电气设备传统的绝缘介质和灭弧介质是绝缘油。
电力变压器几乎全是采用绝缘油的，这是因为绝缘油具有比空气强度高的多的绝缘特性，其比热比空气大一倍，且液态受热后具有对流特性，故使它在变压器内既作绝缘介质又作冷却介质。
油断路器开断电流时，绝缘油被电弧能量所分解，形成以氢气为主体的高温气体，积贮压力，达到一定值后形成气吹，由于氢的导热率极高，使弧道冷却去游离，导致电弧在电流过零时熄灭，同时使断口间获得良好的绝缘恢复特性，保证了大电流的顺利开断，因此油在断路器内既是良好的绝缘介质，又是优异的灭弧介质。
但绝缘油的最大缺点是可燃性，而电气设备一旦发生损坏短路，都有可能出现电弧，电弧高温可使绝缘油燃烧而形成大火。
电力系统因此而形成的火灾事故是有不少教训的。
六氟化硫气体具有不可燃的持性，并具有良好的绝缘性能和灭弧性能，60年代时首先被用于断路器中，接着扩大应用于变压器、电缆……等各种电气设备。
SF6气体绝缘的电气设备与充油电气设备相比，它具有以下主要特点：(1)不易着火、安全性高。
常温、常压下的SF6为不燃气体，万一设备本身出现故障或周围发生火灾时，SF6不会燃烧，可防止火势的蔓延。
封闭组合电器的带电部分全部密封在接地的金属壳内，无触电的危险，面且不存在因飞来物等外因引起的有关事故，能确保安全运行。
(2)使用寿命和检修周期长。
SF6电气设备为完全密封结构，外部的空气、水分和其它杂质等不易侵入，一般不会出现内部受潮和气、尘污染等现象，其内各部件又为不活泼的SF6所包围，从而减缓了电气材料的老化。
SF6本身不易变质，沉积物和其它污染杂质也较少，与充油设备相比，相对延长了设备的使用寿命和检修周期。
(3)占地面积小，安装、操作简便。
全封闭的SF6组合电器设备，其结构十分紧凑，体积小，使用、安装的占地面积也小。
据统计，一个采用全封闭组合电器的变电所的占地面积仅为敞开式变电所的20％。
SF6断路器和变压器的安装、操作比较简单，其总重量比充油设备轻得多，运行时的噪声也较小。
气体的绝缘特性与介质的电气强度
影响介质电气强度的因素
介质本身的性质
不同介质的电气强度不同，这是 由于介质内部的分子结构、极性、
电子云分布等因素的影响。
电场的形式和分布
电场的形式和分布也会影响介质 的电气强度。例如，均匀电场中， 电场强度呈线性分布；而不均匀 电场中，电场强度可能存在局部
增强或减弱。
环境因素
温度、湿度、气压等环境因素也 会影响介质的电气强度。在高温、 高湿、低气压等条件下，介质的
气体的基本概念
气体是由大量分子组成的物质 形态，其分子之间的距离较大， 相互作用力相对较小。
气体在一定条件下可以转化为 液态或固态，其性质也会随之 发生变化。
气体的绝缘特性是指气体在电 场中保持绝缘的能力，与气体 的组成、压力、温度等因素有 关。
02
气体的绝缘特性
气体绝缘原理
气体分子自由移动
气体由大量自由移动的分子组成，这 些分子在空间中随机运动，形成一种 “混乱”的状态，阻碍电流通过。
气体绝缘输电线路的绝缘性能主要依赖于气 体的压力和电气强度。在高压下，气体的压 力越大，气体分子间的距离越小，相互作用 力越大，使得气体不易发生电离，从而提高 了电气强度。同时，气体的电气强度还受到 气体中的杂质离子和水分含量的影响，因此
需要采取措施控制气体的纯度和湿度。
气体绝缘变压器
气体绝缘变压器是一种利用气体作为绝缘介质的变压器，通常采用SF6气体作为绝缘介质。这种变压器具有体积小、重量轻、 散热性能好等优点，广泛应用于电力系统的高压变压器和互感器等场合。
电离与激发
在强电场的作用下，气体分子可能被 电离或激发，形成导电的离子或电子 ，但这个过程相对缓慢，因此气体具 有较好的绝缘性能。
气体绝缘介质
SF6气体性质--物理性质和化学性质.
SF6气体性质--物理性质和化学性质SF6气体化学性质SF6气体不溶于水和变压器油，在炽热的温度下，它与氧气、氩气、铝及其他许多物质不发生作用。
但在电弧和电晕的作用下，SF6气体会分解，产生低氟化合物，这些化合物会引起绝缘材料的损坏，且这些低氟化合物是剧毒气体。
SF6的分解反应与水分有很大关系，因此要有去潮措施。
在电弧高温作用下，很少量的SF6会分解为有毒的SOF2、SO2F2、SF4和SOF4等，但在电弧过零值后，很快又再结合成SF6。
因此，长期密封使用的SF6，虽经多次灭弧作用，也不会减少或变质。
电弧分解物的多少与SF6中所含水份有关，因此，把水份控制在规定值下是十分重要的。
常用活性氧化铝或活性炭、合成沸石等吸附剂，清除水分和电弧分解产物。
SF6气体混入空气时，会使绝缘强度下降，因此断路器及其贮气设备应保持密封。
SF6容易液化，液化温度与压力有关，压力升高时液化温度也增高，所以SF6气体都不采用过高的压力，以使其保持气态。
双压式断路器，高压侧压力为1.5MPa左右；单压式断路器，压力为0.3—0.5Mpa。
SF6气体性质--绝缘和灭弧特性SF6的绝缘特性SF6具有优良的绝缘性能，这是它最早被用于电力设备的原因。
例如，0.3MPa压力的SF6气体的绝缘强度就可能达到变压器油的水平，而压缩空气同样的绝缘强度要0.6—0.7MPa。
因此，早在四十年代SF6就开始用于电缆、高压静电发生器中，后来才用到开关中，现在又在变压器和高压互感器中应用。
SF6用在全封闭的组合电器中，取代敞开式分立电器的空气绝缘，使传统的变电站设备构造发生了革命性的变化，这就是SF6绝缘性能所显示出的优越性。
SF6气体的高绝缘强度是由卤族化合物的负电性，即对电子的吸附能力造成的。
卤族元素中又以F元素的负电性最强，它的化合物SF6仍有强负电性。
在温度不太高的情况下（108K以下），产生SF6+e→SF6—的反应，生成负离子；使空间的自由电子减少，而负离子的活泼性差，抑制了空间游离过程的发展，击穿不易形成，因此绝缘强度大大提高SF6气体的绝缘强度在不均匀的电场中要降低，这一点在设计与使用中应该引起注意。
气体电介质的绝缘特性一
绝缘电阻的测试方法
01
02
03
直接测量法
通过测量通过绝缘材料的 电流和电压，计算出绝缘 电阻。
电桥法
利用电桥平衡原理，测量 绝缘电阻。
谐振法
利用谐振原理，测量绝缘 电阻。
绝缘强度的测试方法
耐压测试
介质损耗角正切值测试
在一定时间内，对绝缘材料施加一定 的高电压，观察是否发生击穿现象。
测量绝缘材料的介质损耗角正切值， 评估其绝缘性能。
03
气体电介质绝缘特性的影响因素
气体压力的影响
总结词
气体压力对气体电介质的绝缘特性具有重要影响。
详细描述
随着气体压力的增加，气体电介质的绝缘性能通常会提高。这是因为高压力下 气体分子间的距离减小，碰撞频率增加，导致电离的可能性降低，从而提高了 绝缘性能。
温度的影响
总结词
温度对气体电介质的绝缘特性具有显著影响。
总结词
高压输电线路中，气体电介质被广泛应用，以实现绝缘和隔 离。
详细描述
在高压输电线路中，气体电介质如SF6被用作绝缘和隔离介质 ，以防止电流从一个导体泄漏到另一个导体或周围环境中。 这种气体具有高绝缘强度和良好的热稳定性，能够在高压和 高温条件下保持稳定的绝缘性能。
电子器件中的气体绝缘
总结词
在电子器件中，气体电介质用于保护电 路和元件免受电击穿和过电压的影响。
气体电介质的绝缘特性
• 气体电介质简介 • 气体电介质的绝缘特性 • 气体电介质绝缘特性的影响因素 • 气体电介质绝缘特性的测试方法 • 气体电介质绝缘特性的应用实例
01
气体电介质简介
气体电介质的定义
01
气体电介质是指在电场作用下能 够保持绝缘性能的物质，通常是 指气体状态的绝缘材料。
四氟化碳在电力中的应用
四氟化碳（Carbon Tetrafluoride，化学式为CF4）在电力系统中主要应用于以下几个方面：
1. 绝缘介质：
四氟化碳是一种优良的电气绝缘气体，具有高介电强度、稳定的化学性质以及良好的冷却性能。
在高压开关设备如断路器和气体绝缘开关柜（GIS, Gas-Insulated Switchgear）中作为绝缘介质使用，可以提高设备运行的安全性和紧凑性。
2. 等离子蚀刻：
虽然这不是直接在电力系统中的应用，但与电力相关行业密切相关，在半导体制造领域，四氟化碳作为一种重要的电子特种气体，用于微电子器件的生产过程，特别是在硅片蚀刻工艺中，它作为等离子体蚀刻剂，用于精细图案的形成。
3. 清洁及维护：
在电力设备的维护保养过程中，由于四氟化碳不燃且对许多材料无腐蚀作用，有时会被用作清洗剂，以清除设备内部的残留物或杂质。
4. 灭火应用：
尽管现代消防技术已经倾向于采用其他环保型灭火剂，
但在过去，四氟化碳因其优异的灭火效果（尤其对于电气火灾），曾经被用作特定场合下的灭火剂。
然而，值得注意的是，四氟化碳是强温室气体，对全球气候变暖有显著影响。
随着环保法规的严格和可持续发展理念的推行，现在正逐步减少其在某些领域的使用，并研发替代品来取代它的位置。
氧气氮气稀有气体性质用途
氧气氮气稀有气体性质用途氧气、氮气和其他稀有气体有许多重要的性质和用途。
在下面的回答中，我们将详细介绍它们的性质和用途。
首先，我们来看看氧气。
氧气是我们呼吸和维持生命所必需的气体。
它在地球大气中的含量约为21%，并且在许多化学反应和燃烧过程中起着重要的作用。
由于氧气的高活性，它能与其他物质发生反应，产生能量和热量。
因此，氧气广泛应用于燃烧工艺和燃料燃烧中，例如用于加强火焰的燃烧和提供能量的燃料燃烧。
此外，氧气还用于许多其他应用。
例如，在医疗领域，氧气用于治疗呼吸系统疾病和缺氧症状。
氧气还可用于氧疗，这是一种通过吸入纯氧来改善身体氧合水平和供氧治疗。
此外，在水下潜水和航空业中，氧气也是很重要的。
潜水员和飞行员在高海拔或压力环境下需要额外的氧气供应。
其次，让我们来看看氮气。
氮气是地球大气中含量最多的气体，占大气的约78%。
氮气是一种无色、无味和无毒的气体，它在许多工业和化学应用中具有广泛的用途。
氮气的主要性质是稳定性和惰性，这使得其非常适合用于防止氧氧化、腐蚀和燃烧等反应。
氮气主要的应用是用作气体保护。
在某些工业和实验室过程中，需要对物质进行保护，以防止与空气中的氧气和湿气发生不必要的反应。
这样，氮气可以提供一种干燥和无氧环境，以防止氧化、腐蚀和变质。
氧化铁和腐蚀是金属和其他物质的常见问题，通过用氮气代替空气，可以有效解决这些问题。
此外，医疗行业也会使用氮气来保存生物样本和药品。
除了以上介绍的两种气体，稀有气体也被广泛应用。
稀有气体是指地球大气中含量很少的气体，包括氦、氖、氩、氪、氙和氡。
这些气体被称为稀有气体，因为它们在自然界中的存在较少。
这些气体的主要特点是化学稳定性和不活跃性，这使得它们在许多应用中具有独特的用途。
首先，让我们来看看氦气。
氦气是最轻的稀有气体，具有低密度、无味和无毒的特点。
由于其独特的性质，氦气被广泛应用于气体浮力和气球。
氦气比空气轻，因此可以用作给气球和飞艇充气的气体，使其能够漂浮在空中。
六氟化硫(SF6)绝缘气体
在压力不太高的情况下，空气等都可以当作理想气体按上述气体方程来分析计算，不会产生较大误差。 但由于 SF6 气体的分子质量较大，分子之间的作用显著，使得它与理想气体的特性有较大偏离，如图 1-5-2 所示。如果按着理想气体定律推导出来的关系式来计算六氟化硫的参数就会产生很大误差。经验公式(1-5-3) 更能较为准确地计算出 SF6 的各种状态参数，是很实用的。
p R'T
(1-5-2)
式中，ρ为气体的密度，即 m/V；R′为气体常数，即 R/M。 以上方程式表明了气体的压力(p)、 密度(ρ)及温度(T)之间的关系， 同时也可以用这三个状态参数来代表 气体所处的状态。理想气体与 SF6 气体的压力与密度变化如图 1-5-2 所示。
图 1-5-2
理想气体与 SF6 的压力与密度变化关系 1. 理想气体；2.SF6 气体
图 1-5-3 SF6 的状态参数曲线 六氟化硫状态参数曲线图是很有用的，当知道 SF6 的某些参数时，利用这些曲线便可方便地计算出其他 参数。在计算时应注意，公式中的压力为绝对压力，而通过压力表所测得的压力为表压力。绝对压力等于表 压力加上大气压力(一般为 0.1MPa)。 1. 计算设备内气体的填充体积 已知条件： ①设备所在的环境温度；②工作压力；③SF6 气体的装填质量 计算公式： V＝M/ρ (1-5-4) 3 式中，V 为 SF6 气体的填充体积，m 。 ；M 为 SF6 气体的装填质量，kg；ρ为 SF6 气体的密度，kg/m3。 【例 1】 已知某 SF6 断路器在 20℃时的工作压力为 0.45MPa(表压力)，充装的气体质量为 30kg，求断 路器内气体的体积? 解： (1)设备内气体的绝对压力为 ρ＝0. 45MPa(表压力)+0. 1MPa(大气压力)＝0. 55MPa (2)从 SF6 的状态参数曲线图 1-5-3 确定 20℃及压力 0. 55MP 对应的坐标点 S。
SF 6混合绝缘气体的协同效应及其机理研究
SF_6 混合绝缘气体的协同效应及其机理研究SF6 混合绝缘气体是一种新型的绝缘气体，由于其具有稳定性高、绝缘性好和环保等优点，越来越受到广泛关注和应用。
其协同效应是指在一定气体混合比例下，两种或多种气体在特定工作条件下，相互作用所产生的协同作用。
本文将从以下几个方面探讨SF6 混合绝缘气体的协同效应及其机理。
一、SF6 混合绝缘气体的基本特性SF6 混合绝缘气体具有以下特性：1.高绝缘性：SF6 具有极好的绝缘性，可在较大的电场下仍能保持良好的介质强度，使其成为理想的绝缘介质。
2.热稳定性：由于SF6 分子中含有大量氟原子，其分子中的键合非常牢固，使得SF6 具有较高的化学稳定性和热稳定性。
3.低氧含量：混合气体中氧气的含量会降低，有利于防止燃烧、爆炸等危险。
4.无毒无害：SF6 不会产生有毒或有害的副产物，因此适用于人员密集、环境要求较高的场所使用。
二、SF6 混合绝缘气体的协同效应SF6 混合绝缘气体的协同效应是指在特定气体混合比例下，两种或多种气体在特定工作条件下，相互作用所产生的协同作用。
常见的混合绝缘气体有：SF6/H2、SF6/N2、SF6/CO2、SF6/CF4 等。
这些混合气体的协同效应能够增强绝缘性和灭弧能力。
1.增强绝缘性当SF6 与其他绝缘气体混合时，混合气体的平均速度和能量分布发生变化，使电流沿径向、周向分布更加均匀。
这种分布方式能够减小电场强度，提高绝缘性能。
同时，混合绝缘气体的介电常数不同于单一的SF6，这也有利于增强绝缘性。
2.增强灭弧能力SF6 具有较强的灭弧性质，但其在极低擦拭、较差的电流过载能力等方面存在一定的缺陷。
当与其他绝缘气体混合时，能够产生协同效应，增加灭弧性和电流过载能力。
例如，SF6/H2 混合气体能够增加电弧的冷却能力，使电弧更容易熄灭；而SF6/N2 混合气体中N2 对电弧的扩散能力更强，能够增强灭弧性能。
三、SF6 混合绝缘气体协同效应的机理SF6 混合绝缘气体的协同效应机理是通过以下两个方面产生的：1.电流分布的影响在混合气体中，不同气体分子的大小、形状和运动速度都不同，在电场作用下呈现不同的电流-电场特性。
SF6气体电气特性
SF6气体电气特性(1)SF6分子很容易吸附自由电子，形成负离子，具有较强的电负性。
但在一定电场下，这些离子很难积累足够的能量导致气体电离。
同时因为气体中的自由电子减少，还降低了这些电子容易使气体被击穿的危害。
因此，SF6气体具有良好的绝缘性能，在均匀电场中SF6的绝缘强度比空气大2—3倍，在0.3Mpa压力下，绝缘强度超过变压器油。
但在不均匀电场中，其绝缘强度会下降，因此六氟化硫断路器的部件多呈同心圆状，以使电场均匀。
(2) SF6分子具有较强的电负性，使SF6具有强大的灭弧能力。
因为SF6分子吸附自由电子后变为负离子，负离子容易和正离子复合形成中性分子，使电弧空间的导电性能很快消失。
特别在电弧电流接近零值时，这种作用更加显著。
如果例用SF6气体吹弧，使大量新鲜的SF6分子不断和电弧接触则灭弧更加迅速。
由于SF6气体灭弧能力强，从导电电弧向绝缘体变化速度特别快，所以SF6断路器的开断电流大，开断时间短。
在同一电压等级，同一开断电流和其它条件相同的条件下，SF6断路器的串联断口较少。
（3）SF6气体是多原子的分子气体，在电弧高温下分解和电离的情况非常复杂。
SF6气体中弧心部分导热率低，温度高，电导率大，其外焰部分导热率高，温度低，电导率小，所以电弧电流几乎集中在弧心部分。
因此，在SF6气体中，可以看到很细、很亮的电弧，几乎看不到外焰部位。
这也是SF6气体灭弧时间短的原因之一。
当电弧电流减小趋近于零值时，SF6分子此时电负性显著，从而使电流保持连续，可使细小的弧心一直存在到极小的电流范围。
SF6电弧的这种特点，使断路器开断小电流时，也不会由于截流作用而产生操作过电压。
sf6气体压力与温度关系计算
sf6气体压力与温度关系计算SF6气体是一种常用的绝缘介质，在高压电气设备中广泛应用。
在使用SF6气体时，了解其与温度的关系对于设备的正常运行至关重要。
本文将就SF6气体的压力与温度的关系进行分析和计算。
我们来了解一下SF6气体的基本性质。
SF6气体是一种无色、无味、无毒的气体，具有良好的电绝缘性能和热稳定性。
在大气压下，SF6气体的沸点为-64℃，熔点为-51℃。
SF6气体具有较高的密度，相对分子质量为146.06g/mol，密度为6.16g/L。
SF6气体的压力与温度之间的关系可以通过理想气体状态方程来描述。
理想气体状态方程可以表示为PV=nRT，其中P为气体的压力，V为气体的体积，n为气体的物质量，R为气体常数，T为气体的温度。
在理想气体状态方程中，气体常数R是一个固定值，对于SF6气体而言，其值为188.92 J/(mol·K)。
因此，当温度T发生变化时，气体的压力P与温度T之间存在着一定的关系。
为了计算SF6气体的压力与温度之间的关系，我们需要将理想气体状态方程进行变形。
根据理想气体状态方程，我们可以得到P=(n/V)RT。
由于SF6气体的物质量和体积都是固定的，所以我们可以将其表示为一个常数k，即P=kT。
通过上述公式，我们可以看出SF6气体的压力与温度呈线性关系。
当温度升高时，压力也会相应增加；反之，当温度降低时，压力会减小。
这一关系在实际应用中具有重要的意义，特别是在高压电气设备的绝缘系统中。
为了更直观地了解SF6气体的压力与温度之间的关系，我们可以绘制出压力-温度曲线。
根据上述公式P=kT，我们可以将温度作为横坐标，压力作为纵坐标，绘制出一条直线。
在绘制压力-温度曲线时，我们可以选择适当的温度范围和压力单位，以便更好地展示曲线的特征。
一般来说，常用的温度单位是摄氏度(℃)，压力单位可以选择千帕(kPa)或毫巴(mbar)。
通过对SF6气体的压力与温度关系的计算和分析，我们可以得出以下结论：1. SF6气体的压力与温度呈线性关系，即P=kT；2. 当温度升高时，SF6气体的压力也会相应增加；3. 反之，当温度降低时，SF6气体的压力会减小；4. 在高压电气设备中，了解SF6气体的压力与温度关系对于设备的正常运行至关重要。
六氟化硫 氮气 标准气
六氟化硫和氮气的应用及特性简介六氟化硫（SF6）是一种无色、无味的气体，常用于绝缘材料和高压电气设备中。
氮气（N2）是空气中的主要成分之一，也是一种常见的化学气体。
本文将介绍六氟化硫和氮气的应用及其特性。
六氟化硫的应用六氟化硫在电力行业中具有重要的应用价值。
由于其优异的绝缘性能和电弧灭弧能力，它常用作高压电线故障断路器和电力变压器等设备中的充填气体。
在这些设备中，六氟化硫的化学稳定性可以有效地减少电弧的形成和延长设备的使用寿命。
此外，六氟化硫还用于大型电力电缆的填充物，其高绝缘性能可以防止电缆中断，并提供更高的传输效率。
六氟化硫还可用于半导体行业中的等离子体刻蚀和氧化物淀积过程中的惰化气体。
六氟化硫的特性六氟化硫具有以下特性：1. 高绝缘性能：六氟化硫的绝缘性能非常好，可以有效地阻止电流的流动，从而保护电器设备免受电弧和电击的损害。
2. 化学稳定性：六氟化硫在常温下非常稳定，不易与其他物质发生反应，因此广泛用于各种高压电气设备中。
3. 惰性气体：六氟化硫是一种惰性气体，不易与其他物质发生反应，因此可以用作氧化物淀积和等离子体刻蚀过程中的惰化气体。
氮气的应用氮气是空气中的主要成分之一，也是一种常见的化学气体。
以下是氮气的一些应用：1. 气体填充物：氮气广泛用于食品和饮料行业中的包装过程中。
将食品和饮料包装在氮气环境中可以有效地延长产品的保质期，保持其新鲜和营养价值。
2. 惰性气体：氮气是一种惰性气体，不易与其他物质发生反应，因此在各种化学实验和工业生产过程中常用作惰化气体。
例如，氮气可用于防止氧化反应和控制反应的温度和压力。
3. 气体液化：在工业中，氮气常用于液化空气中的氧气等其他气体，以便在需要时进行储存和运输。
氮气的特性氮气具有以下特性：1. 高稳定性：氮气在常温常压下非常稳定，不易发生化学反应。
2. 惰性气体：氮气是一种惰性气体，不易与其他物质发生反应，因此可以用作惰化气体。
3. 无色无味：氮气是一种无色无味的气体，在常温下对人体无害。
SF6气体特性及其处理方法
SF6气体特性及其处理方法摘要：SF6是一种绝缘性能和灭弧性能良好的气体，也是一种具有累积效应的温室气体。
回收含SF6分解气体的SF6气体，既有经济效益，又有环境效益。
介绍SF6分解气体的种类、性质及湿式、干式两种回收处理方法。
关键词：SF6气体湿式处理法干式处理法1 引言SF6气体具有卓越的绝缘性能和灭弧性能，被广泛应用于断路器、气体绝缘组合电器、气体绝缘变压器、气体绝缘互感器、气体绝缘电缆等各种输变电设备中。
纯净的SF6 气体在常温常压下无色、无味、无毒，不可燃，理化性质稳定，但若设备内部存在局部放电、重燃和严重过热性故障时，SF6气体将发生分解，产生SO2、H2S、CO 等有害化合物，不仅会使SF6 电气设备绝缘性能下降，而且会严重威胁人身安全。
2 SF6气体分解过程及分解气体性质SF6气体化学性质极其稳定，其自身分解温度在500℃以上，在正常运行情况下分解物极少，但在电弧、火花和电晕放电的作用下，气体会发生分解，产生一些低氟化合物，这些化合物又会与电极材料、绝缘材料、水分和氧气等进一步发生反应生成十分复杂的化合物。
SF6气体在电弧中的分解和与氧、水的反应：SF6+O2 → 2SOF2（氟化亚硫酰）+8F2SF6+ O2→ 2SOF4（四氟化硫酰）+4FSOF2+H2O →SO2+2HF（氢氟酸）SOF4+H2O → SO2F2（氟化硫酰）+2HF3.1 SF6气体对环境的危害SF6电气设备中的SF6气体达到规定使用年限后，应更换原来充装的SF6气体，含有SF6分解气的SF6气体可予以回收。
如果不经处理直接放空，不但造成资源浪费，而且污染环境。
应当指出的是，SF6是一种温室气体。
有资料统计，1961～1999年全世界共消费13.6万吨SF6气体，其中电力工业消费4.2万吨，这部分SF6气体产生的温室效应相当于10亿吨CO2气体产生的温室效应[1]。
就等量的SF6与CO2而言，SF6的温室效应相当于CO2的23900倍[2]。
电力生产中常用气体的性质与安全使用
炔、液化气、氮气、氢气 、氧气、氯气、氨气、二 氧化碳、六氟化硫等。这些气体性质差异大，使用 量不一，用途不同，使用范围亦不同，安全性更是 千差万别。使用单位往往重在使用 ，而缺乏对其性 质和安全性等方面的深入了解 ， 从而在使用、 保管、
（ 灭火用的气体。 ６ ） 这类气体主要有二氧化碳 ， 用于电气设备灭火 。
使它在高压下稳定。一般在乙炔的发生器和使用管
道中 ， 乙炔 的压 力均 保持在 １ 标准 大气压 （ 压 ） 个 表
以下 。
在 标准状 态 下的密 度为 ２ １５ ｇ ｍ ．７ ／ 。液态 Ｌ Ｇ ｇ Ｐ 具有很强的膨胀性 ，体积膨胀系数约为水的 ｌ 倍。 ６ 所 以，国家规定 Ｌ Ｇ储罐、火车槽车 、汽车槽车、 Ｐ 气 瓶的 充装量 必须 小于 ８ ％，严 禁超装 。 ５
氨气是一种无色气体 ， 有刺激性恶臭味，比空 气轻，极易溶于水，易液化 ，分子量为 １ ．３ ７ Ｏ ，与 空 气 混 合 的爆 炸 极 限为 １ ％ ～ ２ ％（ 易 引 燃 浓 ６ ５ 最 度为 １ ％ 。氨在 ２ ７ ） ０℃水 中的溶解度为 ３ ％，在 ４ ２ ５℃ 时 ， 无 水 乙醇 中溶 解 度 为 ｌ 在 ０％， 甲醇 中 在
存放的过程 中存在一定的安全风险。不管哪一环节
出现 问题 ‘ 影响 电力生产 的正 常进行 ，重 则引 轻则 发设 备人 身事故 ，后果 不堪设 想 。正确使 用这 些气 体 ，对保 障 电力生产 的安全 经济 和 国民经济 的稳定
发展 具有 重要 意义 。
２ 各种气体 的基本性质
２ １ 氮气 （２ ． Ｎ） 氮 气 是 无 色 、无 臭 、无 味 的 稳 定 性 气 体 。 因 为 氮气具有 ３键 （ 三 Ｎ） Ｎ ，键 能极 大 ，化学 性能 不 活泼 ，在常 温下几 乎不与任 何物 质发 生反应 ，只有
氟硅电子特气用途
氟硅电子特气用途氟硅电子特气是一种用途广泛的气体，具有许多重要的应用领域。
以下是对氟硅电子特气的详细介绍和其用途的探讨。
首先，氟硅电子特气是一种无色、无臭、无味的气体，化学性质非常稳定，具有良好的绝缘性能。
这使得它在许多电子设备的制造和使用过程中起到至关重要的作用。
例如，在半导体工业中，氟硅电子特气可以用作清洗和干燥半导体表面，去除表面杂质，提高半导体的性能和稳定性。
此外，氟硅电子特气还广泛用于制造显示器、太阳能电池和其他光电子设备中的绝缘层材料，提高设备的光电转化效率和稳定性。
其次，氟硅电子特气在光刻工艺中也发挥着重要的作用。
光刻是半导体工业中非常关键的一项技术，用于在芯片上制造微细的图案和结构。
在光刻过程中，氟硅电子特气可以用作光刻胶的退火气体，通过加热和处理光刻胶，使其更好地附着在芯片表面，并且有助于提高光刻胶的分辨率和稳定性。
此外，氟硅电子特气还被广泛应用于金属表面处理领域。
金属表面处理是一种用于减少金属表面对环境的腐蚀和氧化的方法。
氟硅电子特气可以用于制造表面处理剂，如维护剂和清洗剂，以保护金属表面。
例如，在航空航天工业中，氟硅电子特气可以用于制造航空发动机的防腐剂，防止航空发动机受到湿气和腐蚀性气体的侵蚀。
此外，氟硅电子特气还被广泛应用于医药和医疗设备领域。
在医药领域中，氟硅电子特气可以作为药物的载体和储存介质，用于制造新型的给药系统和药物传递系统。
而在医疗设备领域中，氟硅电子特气可以用作医疗气体，如呼吸气体和麻醉气体，以及医疗设备的清洗剂和消毒剂，以确保医疗设备的卫生和安全。
最后，氟硅电子特气还可以用于环境保护领域。
由于其具有良好的绝缘性能和稳定性，氟硅电子特气可以用作高压电设备的绝缘气体，以减少电气设备的能源损耗和环境污染。
此外，氟硅电子特气还可以用于制造节能型照明设备和太阳能电池等可再生能源设备，促进可持续发展和绿色能源的应用。
综上所述，氟硅电子特气具有广泛的应用领域。
它在电子设备制造、光刻工艺、金属表面处理、医药和医疗设备以及环境保护等方面发挥着重要作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绝缘气体性质与应用
作者：
学号：
（xxxxxxxxxxx学院，xxxx市，xxxxx ）
摘要：随着高压电网电压不断的升高，断路器的性能要求也越来越来高，对于断路器而言大电流的灭弧能力是比较重要的一个指标。
与灭弧的能力直接相关的，除了断路器的机械结构之外，还有与断路器里面的绝缘物质有关。
而目前在电网里面运用的最广的是六氟化硫断路器，可见六氟化硫气体的性质的重要性，随着六氟化硫气体在高压电网里面的运用上升，研究六氟化硫气体性质与其混合气体的性质十分必要。
本论文详细论述了六氟化硫与其混合气体的性质比较。
关键词高压电网六氟化硫混合气
1背景及意义
六氟化硫气体由于其良好的特性已经成为一种最具发展前途的绝缘、灭弧介质而被广泛地应用于输配电设备领域，如断路器（GCB）、组合电器（GIS）、变压器（GIT）、电缆（GIC）等，工作电压包括从35kV到1200kV 的所有等级。
目前，六氟化硫气体绝缘设备已经占有了绝对优势而且还有进一步扩大其应用范围的趋势[1]。
六氟化硫在断路器中的应用于其混合气体在断路器中应用，灭弧能力与其的浓度比例、气压、温度有密切的关系，这些问题的研究变成了必要的与急迫的。
2六氟化硫气体性质
2．1体物理性质
纯净的SF
6
气体是一种无色、无嗅、基本无毒、不可燃的卤素化合物。
其相对密度在气态时为6.16g/cm3(20℃,0.1MPa时)，在液态时为1400g/cm3(20℃时)；在相同状态下约是空气相对密度的5倍。
为便于运输和贮存，SF6气体通常以液态形式存在于钢瓶中。
2．2化学性质
SF
6
气体的化学性质非常稳定，在空气中不燃烧，不助燃，与水、强碱、氨、盐酸、硫酸等不反应；在低于150℃
时，SF
6
气体呈化学惰性，极少熔于水，微熔于醇。
对电器设备中常用的金属及其它有机材料不发生化学作用。
然而，在大功率电弧、火花放电和电晕
放电作用下，SF
6
气体能分解和游离出
多种产物，主要是SF
4
和SF
2
，以及少
量的S
2
、F
2
、S、F等。
SF
6
→S
2
+F
2
+S+F
SF
6
→S+6F→SF
4
+F
2
但有水参与时，SF
4
会进一步的水解
SF
4
+H
2
O→SOF
2
+2HF
SOF
2
+H
2
O→SO
2
+2HF
SOF
2
+F
2
→SOF
4
SO
2
+H
2
O→SO
2
F
2
+2HF
HF具有很强的腐蚀性：能与普通金属发生反应，放出氢气而与空气形成爆炸
性混合物；并且溶于水形成氢氟酸也是最有很强的腐蚀性。
2．3电气特性
绝缘性能佳，还具有独特的热特性和电特性。
SF6气体是电负性气体，其分子和原子具有很强的吸附自由电子的能力，可以大量吸附弧隙中的自由电子，生成负离子。
负离子的运动比自由电子慢得多，很容易和正离子复合成中性的分子和原子，大大加快了电流过零时的弧隙介质强度的恢复。
3 六氟化硫混合气体
六氟化硫与N
2
的比例不同，绝缘性能也是不同的，但是考虑经济性
50%SF
6与50%N
2
的混合气体的绝缘性能
比较接近纯SF
6
[1]。
3．1．1在组合电器（GIS）中应用在实际的工程中组合电器（GIS）利用的正是六氟化硫的混合气体。
GIS 的实用使得变电站大大减少了占地面、空间体积，提高了运行的安全可靠性，减少了安装的工作量与检修周期，以及有利于环境的保护及使运行人员不受电场和磁场的影响。
3．1.2在断路器中应用
阻塞效应：充分发挥气流的吹弧效果，灭弧室体积小、结构简单、开断电流大、燃弧时间短，开断电容或电感电流无重燃或无复燃，过电压低。
电气寿命特点：50kA满容量连续开断可达19次，累计开断电流可达4200kA，检修周期长，适于频繁操作。
密封性能好：六氟化硫气体含水量低；灭弧室、电阻和支柱分成独立气隔，现场安装时不用打开，安装好后用自动接头连通；安装检修方便，并可防止脏物和水分进入断路器内部。
操作功率小、缓冲平稳：机构工作缸与灭弧动触头的传动比为1：1，机构特性稳定。
机构特性稳定性可达3000次，机构寿命研究试验做到10000次，操作噪声小于90dB。
LW25-252瓷柱式高压六氟化硫断路图
LW-220型罐式SF6断路器单相结构图
以上两种断路器是比较常用的断路器类型，在灭弧室中均充满了SF6气体。
3．2六氟化硫及其混合气体检测
3.2.1放电原理SF6气体检测仪
采用高压放电的方法进行测量气体中的含量,因为SF6气体中含有卤素化合物。
后经过实验对SF6气体有一定的反应，SF6气体浓度过大时仪器内部的电压会增高。
而且当时又没有激光原理测量SF6气体的出现，就用来做用检测SF6气体来用[2]。
3.2.1红外线原理检测仪
该仪器的主要技术结构特点是它的灵敏性、响应时间及稳定性抵抗湿度和毒性气体。
基于双波无弥散红外线的技术原理，因为红外线的变化对于不同的气体有着不同波长及变化。
反以能够用于测量单个的气体，对于其它的气体没有任何反应。
而且能够真实的测量出SF6气体的真正含量[2]。
4.总结
六氟化硫与其混合气体的应用在电力系统十分广泛，本论文只是简单论述六
的应用氟化硫与其混合气体的性质、应用、检测方法。
在《高电压技术》中SF
6
以及检测方法提及不多，所以在这里我查看了一些资料整理，得到有关知识。
参考文献
[1]厉韦，林莘.SF6/N2混合气体绝缘特性的试验研究及理论分析[C].2001年，第23卷第5期.文章编号：1000-1646（2001）04-0387-03
[2]鹿波.放电原理SF6气体检测仪与进口红外线原理检测仪比较[EB].2010-05-13。
