场效应管功放
场效应管功放电路原理
场效应管功放电路原理场效应管功放电路是一种在音频电路中广泛使用的放大器。
这种电路依赖于场效应管的输出功率进行放大，可提供高品质的音频输出。
在本文中，我们将解释场效应管功放电路的原理，以及它是如何工作的。
场效应管（FET）是一种半导体器件，与双极型晶体管相比，其特点是输入电阻高、输出电阻低，并且具有高增益和低噪声。
由于这些优点，场效应管在音频电路中经常被用作放大器。
场效应管功放电路的基本原理如下：信号源通过输入电容连接到场效应管的栅极。
栅极电压变化，通过栅极和源极之间的通道控制了场效应管的电流。
输出电容将电流信号连接到负载，如扬声器或耳机。
一个负反馈网络可以添加在输出和输入之间，以确保输出信号匹配输入信号。
放大器的设计和实现是针对性的。
如果希望放大器具有高功率输出，需要使用高功率的场效应管。
此类场效应管需要与合适的散热器相连。
因为这些场效应管工作时会产生大量的热量。
另外，输出电容的大小应适当地选择，以确保信号不被截断。
场效应管功放电路的另一个关键因素是选择适当的电源电压和电源电容。
电源电压可以影响放大器的最大输出功率，但是过高的电源电压可能会使放大器过载。
电源电容可以降低电源的波动，从而提高放大器的噪声性能。
但是，选择过大的电源电容可能会导致初始启动时的过电流。
在设计场效应管功放电路时，还需要选择适当的输入和输出电容，以确保阻止带外信号。
输入电容是信号源和放大器之间的阻断电容，而输出电容是放大器和负载之间的阻断电容。
总的来说，场效应管功放电路是一种在音频应用中非常重要的放大器。
它具有高输入阻抗，低输出阻抗和高增益，是电子产品中广泛应用的器件之一。
合适的选型和设计可以使其产生出清晰、高质量的音频效果。
简单场效应管功放电路
简单场效应管功放电路简单场效应管功放电路，这个名字听起来就让人觉得有点高深，不过别担心，今天我们来聊聊这个话题，绝对让你轻松get到！想象一下，你在家里听着喜欢的音乐，音响的声音嘹亮得仿佛能把窗户震碎，这种感觉简直是太爽了。
这个“功放”就是让声音变得更加洪亮的重要小帮手，它的工作原理就像是你请来的一个大嗓门的朋友，帮助你把音乐的细腻和激情传递得更远。
先来聊聊场效应管，它的名字听上去可能让人一头雾水，实际上它就是一个很聪明的开关。
就像你在开派对的时候，有人负责把音乐调大声，有人负责调低声音，这个管子就充当了那个调音的角色。
它能根据你输入的信号强弱，灵活调整输出的音量。
是不是听起来很神奇？就像魔法一样，瞬间让你家里的音响效果大变样，立刻把气氛提升到一个新的高度。
说到电路，那就不得不提到一些基本元件了。
你得有一个电源，就像是派对的主办方，提供必不可少的能量。
然后，还有电阻、电容这些小家伙，它们就像是派对上的小助手，负责调节和过滤，确保每一位来宾都能尽情享受派对。
电阻就好比是控制音乐音量的小滑杆，调得好，声音恰到好处；电容则是负责“储存”能量，让音乐不断流淌。
想象一下，电容就像是一瓶可乐，摇一摇，随时准备喷发出快乐的气泡。
当你把这些元件组合起来，就能构建出一个简单的场效应管功放电路。
你看，搭建电路其实就像做菜，先把所有的材料准备齐全，再按照自己的口味来调配。
连接线路时，你要小心翼翼，就像在搭积木一样，一不小心可能就会倒塌。
不过没关系，只要你认真点，绝对能搭出一个好电路。
对了，搭电路的时候要注意极性哦，就像我们交朋友一样，得找到合适的人，不然可能会“短路”，搞得一团糟。
好了，电路搭建完毕，接下来就是测试环节。
你可以把一个音频信号输入到电路中，看看效果如何。
这一刻，心里总是会有些小紧张，就像考试前的心情，期待又害怕。
如果声音从音响中传出，恭喜你，你的努力没有白费！听着那清晰的音质，仿佛自己就是音响界的“调音师”，成就感满满。
场效应管功放拆解
场效应管功放拆解场效应管功放是一种常见的电子元件，它在音频放大电路中起到关键作用。
本文将以场效应管功放为主题，从其基本原理、拆解结构和应用等方面进行详细介绍。
一、基本原理场效应管功放是一种半导体器件，它利用场效应管的导电特性实现信号的放大。
场效应管有三个主要极性：栅极、漏极和源极。
其中，栅极是控制电流流动的极性，漏极是电流流出的极性，源极则是电流流入的极性。
通过在栅极施加不同的电压，可以控制栅极与源极之间的电阻，从而实现对电流的控制。
二、拆解结构场效应管功放通常由多个场效应管、电容、电阻和电感等元件组成。
在拆解时，我们可以看到各个元件相互连接的复杂结构。
其中，场效应管是功放的核心部件，负责信号的放大和驱动。
电容则用于对电流和电压进行滤波，保证信号的稳定和纯净。
电阻和电感则用于限制电流和调节电压，以保证功放的正常工作。
三、应用领域场效应管功放广泛应用于音频放大领域，如音响、功放器等。
它具有功率大、失真低、频率响应宽和效率高等优点。
在音响系统中，场效应管功放可以将输入的弱电信号放大为足够大的音频信号，以驱动扬声器发出声音。
同时，场效应管功放还广泛应用于无线电通信、汽车音响以及电视机等电子产品中。
四、维护和保养场效应管功放在使用过程中需要注意维护和保养。
首先，要定期清洁功放的外壳，避免灰尘积累影响散热效果。
其次，要避免长时间高负载工作，以免过热损坏元件。
此外，还要避免功放过度震动或受到外界冲击，以保证其正常工作和寿命。
五、优缺点分析场效应管功放具有许多优点，如功率大、失真低、效率高等。
它能够提供高质量的音频输出，并且工作稳定可靠。
然而，场效应管功放也存在一些缺点，比如价格较高、散热要求较高等。
此外，由于场效应管功放结构复杂，对电路设计和调试要求较高，使用时需要注意电压和电流的匹配，以免损坏元件。
六、发展趋势随着科技的不断发展，场效应管功放也在不断创新和发展。
目前，一些新型的场效应管功放已经采用了数字技术和智能控制，使其性能更加稳定和可靠。
采用IRF250场效应管制作胆味功放及电路图
采用IRF250场效应管制作胆味功放及电路图笔者用绝缘栅VMOS大功率场效应管IRF250制作纯甲类功率放大器。
这类管子在音响界里是冷僻管，不大受人喜欢。
该类管通常用于开关电源中，由于该类管高频区线性好、开关速度快、输出电流大、耐压高，让笔者很感兴趣，把它用于音频放大器中作功率输出管，在甲类输出状态下，声音极具"胆"味。
该管的价位低廉，拆机品2元／只，便宜好找，适合工薪族发烧(IRF250电流30A，耐压220V，导通电阻0．8 5Ω，功率150W，IRF240电流40A耐压180V，导通电阻0．55Ω，功率150W)，何乐而不为?一、场效应管与电子管的原理比较有相似之处场效应管与电子管的原理相比较如图1所示。
场效应管的源极供应电子，相当于电子管的阴极，漏极泄漏电子，相当于电子管的屏极(阳极)，栅极是控制电子流的大小，和电子管的栅极作用完全一样，都是通过栅极"G"来输入控制，开大或开小电流从漏极流向源极(电子管是阳极流向阴极)。
它们都属于电压控制器件。
二、VMOS管的缺点与制作中的克服对于电源开关管IRF250、IRF240而言，确与音频名管中的K135、J49等有差异，使众多的发烧友不大喜欢用这类管子。
笔者认为其成了冷僻管的原因有两点，一是开启电压的差异，IRF250达到3V～5V不等，给推动级增加了极大的负担。
二是该管的一致性差，不好配对，N沟道和P沟道的异极型就更难配对了。
音频CMOS管在0．2V～1．5V的范围就能开启，并进入良好的线性工作区，对推动级的驱动能力要求低，且一致性好，容易配对。
因此用IRF250给制作带来一定难度，工作中有时一部分管子已到甲类状态，而另一部分管子还在乙类状态，甚至有的工作在开启与夹断之间，劣化了音质。
针对IRF250这类管子的特点，笔者认为可以避开它的缺点，挖掘它潜在的优点，如高耐压、大电流和好的高频放大线性等。
实际制作中，应将电路的重点放在推动级上，只要推动级能输出驱动末端场效应管所需的开启电压3V～5 V，也就克服了上述的一大难点。
单端 场效应管 功放
单端场效应管功放1.引言1.1 概述概述：单端场效应管功放是一种常见的放大电路类型，用于放大音频信号或射频信号。
该电路由单端场效应管和其他辅助电路组成，以提供高增益和稳定性。
单端场效应管功放广泛应用于音频放大器、无线电通信设备以及音视频播放设备等领域。
单端场效应管具有许多优点，如高效率、低失真、良好的线性特性和灵活性等。
它能够将低电平信号放大到较高的输出功率水平，以满足不同应用的需求。
与其他放大器相比，单端场效应管功放具有更高的增益和更稳定的工作特性。
单端场效应管功放主要由输入级、驱动级和输出级组成。
输入级负责将输入信号转换为电压信号，驱动级将电压信号放大，并通过输出级将放大后的信号输出到负载上。
在整个放大过程中，单端场效应管扮演着关键角色，通过控制栅极电压来控制输出信号的放大程度。
本文将详细介绍单端场效应管和功放的工作原理、特性以及设计要点。
我们将探讨不同类型的单端场效应管，如MOSFET和JFET，并讨论它们在功放电路中的应用。
此外，我们还会探讨如何选择合适的单端场效应管以及如何优化功放电路的性能。
最后，我们将总结单端场效应管功放的优缺点，并展望其在未来的发展前景。
通过深入了解单端场效应管功放的原理和应用，读者将能够更好地理解和应用这一重要的电子元器件。
1.2 文章结构文章结构部分的内容：本文主要分为引言、正文和结论三个部分。
2.正文部分会详细介绍单端场效应管和功放的相关知识。
首先会对单端场效应管进行概述，包括其工作原理、结构特点和应用领域等方面的内容。
随后会对功放进行介绍，主要包括功放的定义、分类、工作原理和性能指标等方面的内容。
在介绍单端场效应管和功放的过程中，会对其性能进行比较分析，探讨其优缺点以及在实际应用中的适用性和局限性。
同时也会结合实际案例和数据进行说明，以便读者更好地理解和应用相关知识。
最后，本文将在结论部分对单端场效应管功放的发展前景进行展望，并总结全文的主要观点和结论。
同时也会对未来研究方向和可能的改进方法进行探讨，以促进相关领域的发展和创新。

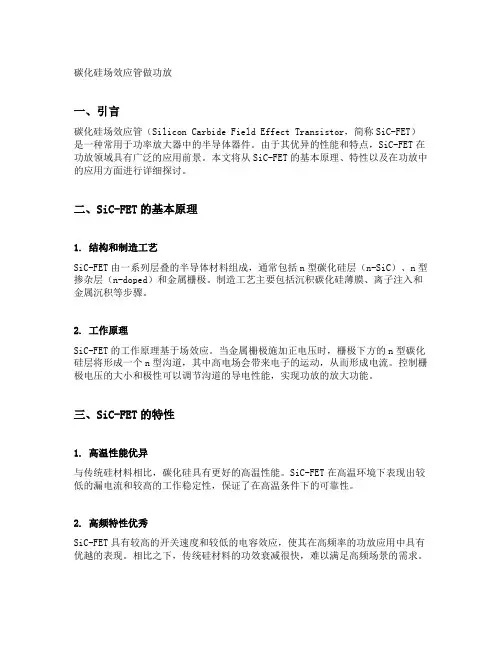

碳化硅场效应管做功放
碳化硅场效应管做功放一、引言碳化硅场效应管（Silicon Carbide Field Effect Transistor，简称SiC-FET）是一种常用于功率放大器中的半导体器件。
由于其优异的性能和特点，SiC-FET在功放领域具有广泛的应用前景。
本文将从SiC-FET的基本原理、特性以及在功放中的应用方面进行详细探讨。
二、SiC-FET的基本原理1. 结构和制造工艺SiC-FET由一系列层叠的半导体材料组成，通常包括n型碳化硅层（n-SiC）、n型掺杂层（n-doped）和金属栅极。
制造工艺主要包括沉积碳化硅薄膜、离子注入和金属沉积等步骤。
2. 工作原理SiC-FET的工作原理基于场效应。
当金属栅极施加正电压时，栅极下方的n型碳化硅层将形成一个n型沟道，其中高电场会带来电子的运动，从而形成电流。
控制栅极电压的大小和极性可以调节沟道的导电性能，实现功放的放大功能。
三、SiC-FET的特性1. 高温性能优异与传统硅材料相比，碳化硅具有更好的高温性能。
SiC-FET在高温环境下表现出较低的漏电流和较高的工作稳定性，保证了在高温条件下的可靠性。
2. 高频特性优秀SiC-FET具有较高的开关速度和较低的电容效应，使其在高频率的功放应用中具有优越的表现。
相比之下，传统硅材料的功效衰减很快，难以满足高频场景的需求。
3. 低损耗和高效率由于碳化硅材料本身具有较低的导通损耗和开关损耗，SiC-FET在功率放大器中可以实现高效率的能量转换。
这对于一些对能耗要求严格的应用场景尤为重要。
4. 抗辐射性强SiC-FET的辐射抗性较高，不易受到外界辐射引起的损坏，适用于一些辐射环境较为恶劣的应用场景，如卫星通信设备等。
四、SiC-FET在功放中的应用1. 通信领域随着无线通信技术的发展，对功放器件的要求不断提高。
SiC-FET的高频特性使其成为无线通信领域的理想选择，包括基站设备、无线电频段功放等。
2. 汽车电子在电动汽车和混合动力汽车中，高效的功放器件尤为重要。
准互补场效应管功放
准互补场效应管功放
准互补场效应管功放是一种采用准互补对称结构设计的功率放大电路。
它主要由内部N
沟道MOSFET管和P沟道MOSFET管组成。
这种结构可以有效地降低失真，提高功率放大效率。
准互补场效应管功放的工作原理与传统的场效应管功放类似。
输入信号经过电容耦合进入功放电路，内部的MOSFET管进行放大，输出信号通过输出电阻耦合到负载上。
由于采用了准互
补结构，当输入信号为正半周时，N沟道MOSFET管处于放大状态，而P沟道MOSFET管处
于截止状态；当输入信号为负半周时，P沟道MOSFET管处于放大状态，而N沟道MOSFET
管处于截止状态。
通过这种方式，可以获得更好的线性度和更高的输出功率。
准互补场效应管功放具有一些优点。
首先，由于采用了准互补结构，它可以有效地降低失真，提高线性度。
其次，它具有较高的功率放大效率。
此外，准互补场效应管功放还具有较高的频率响应和较低的输出阻抗。
然而，准互补场效应管功放也存在一些缺点。
由于需要使用两种不同类型的MOSFET管，制
造成本较高。
此外，由于两种管子特性的不对称性，需要进行精确的匹配，加工过程较为复杂。
总之，准互补场效应管功放是一种具有较好线性度和功率放大效率的功放电路，它在音频放大器和功率放大器等领域有广泛的应用。
85n10场效应管参数做功放管
85n10场效应管参数做功放管
摘要：
1.场效应管的基本概念
2.85n10 场效应管的特性
3.做功放管的需求
4.85n10 场效应管作为做功放管的适用性
5.结论
正文：
一、场效应管的基本概念
场效应管（Field Effect Transistor，简称FET）是一种半导体器件，是基于半导体材料的电子运动方式而设计的。
场效应管是三种主要的晶体管之一，另外两种是双极晶体管和绝缘栅双极晶体管。
二、85n10 场效应管的特性
85n10 是一种常见的场效应管型号，其中“85”代表了该管子的额定耗散功率，单位是瓦特（W）；“n”代表了该管子的电流放大系数，单位是10 的负六次方（nA）；“10”则代表了该管子的增益，单位是分贝（dB）。
三、做功放管的需求
做功放管，需要考虑的参数主要有输出功率、增益、输入和输出阻抗等。
其中，输出功率决定了功放管能否提供足够的能量给负载；增益则决定了信号在经过功放后是否能够得到有效的放大；输入和输出阻抗则影响了功放管的工作稳定性和系统性能。
四、85n10 场效应管作为做功放管的适用性
85n10 场效应管具有较高的输出功率和增益，以及较低的输入和输出阻抗，这使得它非常适合作为做功放管使用。
此外，85n10 场效应管还具有响应速度快、线性度好、体积小等优点，使其在实际应用中更具优势。
五、结论
总的来说，85n10 场效应管是一种性能优良的半导体器件，非常适合作为做功放管使用。
具有胆机音色的场效应管HIFI功放电路
具有胆机音色的场效应管HIFI功放电路【电路原理】这款场效应管功放，适合那些倾心于电子管音色，因而各种原因无法自制出靓声的胆后级发烧友。
此款双极型场效应管功放与电子管的输出特性极为相似，频率特性好，音色与胆后级相近，再配上电子管前置放大则更为理想。
SRPP电子管前置放大电路，如图7-25所示。
其电路为并联调整式推挽电路，又可称为分流调整式推挽电路，原是用于高频输入级，如VHF／UHF的电子管高频头线路，而用于AF 输入，无论失真度、线性度、放大率、动态和低输出阻抗均全面优胜于一般的甲类三极管放大器，巨与许多其它的电子管线路设计相反，SRPP电路的失真率随着频率上升而减小。
此电路明明是两只电子管串联着的，怎么是并联调整式推挽电路呢？这是对交流工作而言，两只管子直流供电方式是串联着的，每只担负一半的电源电压。
但对交流信号就不一样，上面管子的屏极是对地相通，输入取自下面管子的屏极，又由阴极输出（共屏电路），这样两只管子就变成了并联工作了。
因为电子管的栅极是上作在相对阴极为负的情况下，使得偏置电路也极为简单，此原理不能用于晶体管或运放电路中。
场效应管功放级电路原理，差分排动级原理如阁7-26所示。
差分输入级采用场效应挛生模块NPD5565S，其参数为VDss=55V，iDss=6～15mA，其输入特性非常好（高输入阻抗），如无NPD5565S，也可用其它小功率N沟道管，耐压要求大于100V，Gm值配对，误差要小于2％。
VR既是源极负反馈电阻也是中点电位调零电阻。
VT3、VT4是镜像恒流源的特点是对直流电路近似通路，而对交流而言是开路，这样就能满足各管的直流工作点，又能使交流信号尽可能地传送到下一级，这对于推动级来说是最好的，又因不用传统的普通直流放大器的中点伺服电路，使得中点电位调零极方便、简单。
VT5、VT6为电压放大级，因本电路采用电流倾注式，R4决定VT5、VT6的工作电流大小，故调节R4、使VT5、VT6的工作电流为80mA，工作在甲类状态，一方面可以消除可怕的交越失真，另外可使它的负载能力加强。
85n10场效应管参数做功放管
85n10场效应管参数做功放管1. 引言在电子设备中，功放（功率放大器）是一种用于放大音频或电频信号的电子设备。
它将输入信号的功率放大到更高的水平，以便驱动扬声器或其他负载。
场效应管是功放电路中常用的一种元件，它具有低功耗、高效率和线性放大特性。
本文将介绍85n10场效应管的参数以及如何将其应用于功放管的设计中。
2. 85n10场效应管的参数85n10场效应管是一种N沟道金属氧化物半导体场效应管（NMOSFET），具有以下重要参数：2.1 额定电压（Vds）额定电压是场效应管能够承受的最大电压。
对于85n10场效应管，其额定电压为85V。
在设计功放管电路时，需要确保输入信号的电压不会超过85V，以避免对场效应管造成损坏。
2.2 额定电流（Id）额定电流是场效应管能够承受的最大电流。
对于85n10场效应管，其额定电流为10A。
在功放管的设计中，需要根据负载的要求选择合适的场效应管，以确保其能够承受所需的电流。
2.3 阈值电压（Vth）阈值电压是场效应管开始导通的电压。
对于85n10场效应管，其阈值电压通常在2V到4V之间。
在功放管的设计中，需要根据输入信号的幅值选择合适的偏置电压，以确保场效应管在输入信号范围内正常导通。
2.4 输出电阻（Rds(on)）输出电阻是场效应管导通时的内部电阻。
对于85n10场效应管，其输出电阻通常在0.03Ω到0.06Ω之间。
较低的输出电阻可以提高功放管的效率和线性度。
2.5 开关时间（ton/off）开关时间是场效应管从导通到截止或从截止到导通的时间。
对于85n10场效应管，其开关时间通常在10ns到30ns之间。
较小的开关时间可以提高功放管的响应速度。
3. 85n10场效应管在功放管中的应用85n10场效应管常用于功放管的输出级，用于放大输入信号并驱动负载（如扬声器）。
以下是将85n10场效应管应用于功放管设计中的步骤：3.1 确定负载要求首先，需要确定输出级的负载要求，包括所需的功率、阻抗和频率范围。
mos场效应管功放
mos场效应管功放
嘿，大伙们！今天咱来聊聊mos 场效应管功放。
就说我有个朋友吧，特别喜欢听音乐。
有一天他神秘兮兮地跟我说，他搞了个新玩意儿，叫mos 场效应管功放。
我一开始还不知道这是啥呢。
他把那功放拿出来给我看，好家伙，那外观还挺酷炫。
他说这mos 场效应管功放啊，能让音乐变得特别好听。
我就好奇了，真有那么神奇吗？
他把音响接上功放，放了一首我熟悉的歌。
哇，那声音一出来，我就感觉不一样了。
特别清晰，而且很有层次感。
就像你在音乐厅里听现场演奏一样。
我朋友就开始给我科普了，说这mos 场效应管功放啊，有很多优点。
比如说功率大，声音不容易失真。
而且它的反应速度快，能把音乐中的细节都表现出来。
我记得有一次我们一起去参加一个音乐派对。
他就把他的mos 场效应管功放带去了。
那效果，简直了。
大家都被那好听的音乐吸引过来了，纷纷问这是啥功放。
所以啊，如果你也是个音乐爱好者，不妨试试mos 场效应管功放。
它能让你的音乐世界变得更加精彩。
这就是mos 场效应管功放啦。
制作场效应管功率放大器
制作场效应管功率放大器场效应管功率放大器是一种广泛应用于电子电路中的功率放大器，它通过场效应管的操控来实现信号的放大。
下面将介绍制作场效应管功率放大器的步骤。
首先，我们需要准备以下材料和工具：1.一块电路板2.场效应管（有源器件）3.小信号二极管4.电阻5.电容6.输入、输出端子7.直流电源8.滤波电容9.电流表和电压表10.焊接工具11.示波器（可选）步骤1：设计电路根据功率放大器的需求，设计所需电路图，确定电路中各个元器件的数值和连接方式。
主要包含输入信号源、输入电容、放大电路、输出电容、输出信号负载等部分，其中的输出电容和输出信号负载是用来保证放大的信号稳定和驱动外部负载。
步骤2：打开电路板按照电路图的设计，将电路板上不需要的部分切割或去除。
保留需要焊接进电路板的部分。
步骤3：焊接电路将先前准备好的各个元器件按照电路图的要求，一个接一个地焊接到电路板上。
注意焊接的顺序和技巧，确保焊点牢固可靠。
步骤4：连接输入和输出端子连接输入和输出端子，用于提供输入信号和接收输出信号。
输入端子可以连接到信号源，输出端子可以连接到负载。
步骤5：连接直流电源和滤波电容连接直流电源和滤波电容，用于提供工作电压和滤除电路中的杂散电压。
步骤6：安装场效应管将场效应管安装到电路板上，注意引脚的正确连接和插入方式。
在插入前，可以清洁引脚和插孔。
步骤7：测试和调试连接相应的测试设备，如电流表和电压表，对电路进行测试和调试。
通过测量输出电压、电流和输入电压等参数，调整电路的工作点和放大系数，以达到预期的功率放大效果。
步骤8：优化和改进根据实际测试结果和需求，对电路进行优化和改进。
可以尝试更换元器件，调整电路参数，改进电路拓扑结构，以提高功率放大器的性能和稳定性。
在制作场效应管功率放大器的过程中，需要注意以下几点：1.仔细阅读和理解电路图和规格书，确保元器件的正确使用和连接。
2.在焊接过程中，注意安全操作，避免因电路短路或电源短路而引起危险。
高压单端甲类场效应管功放_概述说明以及解释
高压单端甲类场效应管功放概述说明以及解释1. 引言1.1 概述高压单端甲类场效应管功放是一种常见且重要的电子设备，被广泛应用于音频放大器、无线通信以及广播电视等领域。
其特点是具有较高的输出功率和良好的线性度，因此在提供音频信号放大方面起着关键作用。
本文将对高压单端甲类场效应管功放进行概述说明，并深入解释其工作原理与设计要点。
1.2 文章结构本篇文章分为五个部分。
首先，在引言部分我们将概述高压单端甲类场效应管功放的重要性和应用范围，并简要介绍后续内容。
接下来，在第二部分中，我们将详细介绍甲类功放的基本概念以及场效应管原理，并阐述高压单端甲类功放的工作原理。
然后，在第三部分中，我们将探讨高压单端甲类场效应管功放的设计要点，包括电路拓扑选择与分析、稳定性与线性度优化方法以及输出电阻匹配技术。
随后，在第四部分中，我们将描述实验设置与测量方法，并对参数调节与测量结果进行详细分析，最后进行对比分析与讨论。
最后，在第五部分中，我们将总结研究结果和发现，并展望高压单端甲类场效应管功放的改进方向。
1.3 目的本文旨在全面介绍高压单端甲类场效应管功放的概念、原理及设计要点，并通过实验结果与讨论验证其性能。
同时，我们希望通过这篇文章为读者提供一个清晰的指南，使他们能够更好地理解和应用高压单端甲类场效应管功放技术。
此外，本文也旨在激发研究者对该领域的兴趣，并为未来功放改进方向提供展望。
2. 高压单端甲类场效应管功放概述2.1 甲类功放简介甲类功放是一种常见的线性功放电路，其特点是具有较高的失真性能和较大的功率输出能力。
与其他类型的功放电路相比，甲类功放在输出时不会对信号进行截波处理，因此保留了输入信号的几乎完整波形。
这使得甲类功放特别适用于音频和音响系统中需要保持信号纯度和高保真度的应用。
2.2 场效应管原理场效应管（Field-Effect Transistor, FET）是一种三极管型半导体器件，在电子设备中被广泛使用作为信号调理、开关和放大器等方面。
几款不错的场效应管功放电路图
几款不错的场效应管功放电路图描述场效应管多管并联输出，500W。
场管跟普功率最大不同就是场管是用电压驱动，在驱动级上有些不一样，没弄过场管功放，音质怎要看你设计和工艺！IRFB33N15D是一颗非常好的MOS管，其导通内阻低达56mΩ，最大电流为33A，耐压却有150V，常用于DC/DC的变换器中，当然，在数字功放中，也经常应用。
其也有不足的地方，其输入电容为2020pF，和常见的MOS管一样，在驱动它时，就要采用特殊电路来驱动，如同你的电路中的R29和D3并联电路，也是业界惯用手法，其作用是：当没有R29时，Q7的栅极直接接前面的IC引脚，其内部都是图腾柱电路，由于是容性负载，都会有振荡产生，从而使驱动波形出现振铃现象，产生的后时是，MOS管开启不够，内阻大，效率低。
串入R29可以消除这种振荡，其和后续的MOS管输入电容（Ciss）的时间常数要远小于MOS管的开启时间13ns，而4.7Ω的2020pF的时间常数为9.5nS，满足要求。
IRFB33N15D用标准电路（相当于R29为3.6Ω）驱动时，其恢复时间长达130nS，这也是MOS管的通病，为了加快关断（争取这9.5nS的时间），在关断时，希望栅级电阻为0，所以会在R29上反向并联肖特基二极管D3（其工作频率可以近GHz），来加速放电。
IRFB33N15D的VGS在3.0V至5.5V这间，实际驱动时，取决于IRS2902S的工作电压，实际都在10V左右，肖特基二极管D3的正向压降只有1.2V左右（电流1A，但其ΔV/ΔI约为0，动态内阻极低），已经可以确保Q7和栅极处于低于VGS以下，对关断没有影响。
另外，你要学习动态内阻的含义，如同电源，其压降可能是5V，但其内阻可以低达十几毫欧。
这个电路里的2颗场效应管不能同时导通，所以，在它们工作的时候，要关断优先，导通稍缓。
D3，D4二极管就能够在驱动电压下降的时候，迅速释放场效应管的栅极结电压，从而使管子从导通状态恢复到关断状态的时间大大缩短。
简单场效应管功放
简单场效应管功放作者：方继坤场应管偶次谐波丰富，听感颇有电子管的风味。
而且其输出功率相比电子管可以做得很大，且成本不高，所以胆前级配场效应管功放，在发烧圈内很流行。
本电路输入部分较为简沾。
采用一对性能指标完全一致的音频低噪声管C1815组成差分放大电路。
由负载输出端的33kΩ电阻和1kΩ电阻经分压反馈到BG2的基极，自动平衡输出管的工作电压，省去调整中点电压的麻烦，实测<50mV。
BG3是一级恒流源，以改善差分放大电路的共模抑制比。
其基极电位是由发光二极管提供，性能和信噪比优于稳压二极管，使BG3的基极电位控制在1.8V 左右。
工作时，该管还可起到指示灯的作用。
BG5是另一级恒流源，使BG4的电压增益有较大提高。
BG6、BG7、BG8为中功率电压放大推动管。
其中BG6起到调整整机静态电流的作用，调整元件只有带锁紧螺栓的VR一个。
调试前，该可调电阻置于中间位置，用1A直流电流表串接在正电源和二只功率管的D极，微调VR，阻值大则电流大，一般调整在200mA左右，并锁紧可调电阻。
由于场效应管的负温度特性，静态电流会自动减流。
但不会影响整机的正常工作。
8只场敏应管应尽最配对一致，这样可防止某管发热最大的状况。
K85l、K854等场效应管拆机品价格十分低廉，性能稳定，音质表现较好。
本机耦合电容器仪有输入端每声道一个，一定要采用CBB无感电容。
笔者经过试验。
任何电解电容（包括极品），由于存在一定的漏电率。
卷绕电感和转换速率低等缺点，在大音鼠状态下都不能胜任。
声音听感欠佳。
电源采用100W以上变压器。
次级交流电压为2x26V或2x28V。
整流桥电流大于l0A。
用4只6800μF/50VELNA高速电解电容作滤波。
并且并联上lμF CBB电容作高频退耦。
电路原理如图所示。
扬声器保护电路安装完成后。
可试验一下是否正常，方法是单独接通保护器电源，儿秒钟内继电器J虚吸合。
在10kΩ电阻上端与地接1.5V干电池。
两级差分场效应管功放
两级差分场效应管功放【一级标题】：两级差分场效应管功放简介两级差分场效应管功放（Two-Stage Differential Amplifier）是一种高性能的放大器，它采用差分放大器作为前端，具有高输入阻抗、低噪声、宽带宽等特点。
这种放大器广泛应用于各种电子设备中，如音频放大器、无线通信设备等。
【二级标题】：两级差分场效应管功放的组成及工作原理两级差分场效应管功放主要由输入级、输出级和偏置电路组成。
输入级采用差分放大器，对输入信号进行放大，输出级则采用场效应管（FET）作为主要放大元件。
场效应管具有高输入阻抗、低噪声、低失真等优点，使得两级差分场效应管功放具有较好的性能。
工作原理：输入信号经过输入级的差分放大后，得到两个互补的输出信号，再经过输出级的场效应管放大，最终输出放大后的信号。
两级差分场效应管功放采用负反馈技术，以稳定放大器的性能。
【三级标题】：两级差分场效应管功放的性能优势1.高输入阻抗：两级差分场效应管功放具有较高的输入阻抗，可以减小外部负载对输入信号的影响，提高信号传输的稳定性。
2.低噪声：场效应管具有较低的噪声，使得两级差分场效应管功放在低频段具有较好的信噪比。
3.宽带宽：两级差分场效应管功放具有较宽的频率响应，能够适应各种不同频率的信号放大需求。
4.高线性度：场效应管具有较高的线性度，使得两级差分场效应管功放在大信号输入时，输出信号的失真度较低。
【四级标题】：两级差分场效应管功放的应用领域两级差分场效应管功放广泛应用于各种电子设备中，如：1.音频放大器：用于音响、耳机等音频设备的驱动放大。
2.无线通信设备：如手机、基站等设备的射频放大器、中频放大器等。
3.测试仪器：如示波器、频谱分析仪等测试设备的放大器模块。
4.数据采集系统：用于传感器信号的采集和放大。
【五级标题】：两级差分场效应管功放的选购与使用注意事项1.选购时要注意产品的技术参数，如输入阻抗、输出功率、频率响应等指标。
场效应管甲类功放电路
场效应管甲类功放电路嘿，朋友！今天咱们来聊聊场效应管甲类功放电路。
你知道吗，这就好像一场音乐的盛宴，而场效应管甲类功放电路就是那个能让音乐大放异彩的舞台。
先来说说场效应管，它就像是音乐世界里的神奇魔法师。
它能对电流进行精细的控制，就像魔法师精准地施展魔法一样。
甲类功放电路呢，那可是追求高品质声音的不二之选。
它就如同一位对艺术有着极致追求的大师，力求把每一个音符都展现得淋漓尽致。
在这个电路中，电源的稳定供应就好比是给运动员提供源源不断的能量。
要是电源不稳定，那可就像运动员跑着跑着没了力气，音乐也会变得有气无力。
还有那些电阻、电容啥的元件，它们就像是一个个尽职尽责的小卫士，各自坚守着自己的岗位，为了实现完美的音效而努力工作。
你想想，要是电阻选得不对，那不就像是在舞台上乱了节奏的舞者，整个表演都要乱套啦。
而电容呢，它要是不合适，就好比是歌唱家在唱歌时气息不稳，声音能好听吗？再说布线，这可重要啦！布线就如同城市的道路规划，要是规划得乱七八糟，那信号传输不就像堵车一样，磕磕绊绊的，能有好效果吗？调试这个环节也不能马虎。
这就像是给一位大厨调味，多一点少一点都会影响最终的味道。
调试得好，音乐就如同一桌美味佳肴，让人陶醉；调试不好，那简直就是一场灾难。
当所有的元件都恰到好处地配合，电源稳定供应，布线合理，调试精准，那从这套场效应管甲类功放电路中流淌出来的音乐，就如同清澈的溪流，婉转悠扬，沁人心脾。
所以啊，想要打造一套出色的场效应管甲类功放电路，每一个环节都得精心对待，就像呵护一颗珍贵的种子，从播种到开花结果，都需要付出满满的心血和耐心。
你说是不是这个理儿？总之，场效应管甲类功放电路是个充满魅力和挑战的领域，只要用心去钻研，就能让美妙的音乐在耳边绽放！。
全场效应管单端甲类前后级 胆味功放
全场效应管单端甲类前后级胆味功放我设计的思路:追求胆味,但不喜欢纯胆机的声音,简洁最真实.音频信号经过任何一个零件都会产生一定的失真和损耗,经过得越多就失真损耗越多,音色也变多了,因此尽量少的使用零件最好,保证原汁原味,并且容易制作.前后级的电压放大级都是单端放大,声音比全对称结构的要好听,前级的T1工作于甲类状态,驱动力强,且输出阻抗小于900欧姆,后级输入阻抗很高 (前后级的输入级都是孪生管NPD5565 ), 因此可以去掉一个电流放大级,电路更简洁了. 大电流下动态大,反应速度快,失真低,音场广,有"胆味",我把开环增益设计的较小,不会发生自激,因此可以去掉影响音质的小电容(很多功放在第二电压放大级和反馈电阻上10pf--50pf的小电容).我认为不用太在意整个功放的"失真度"这个指标,胆机的失真度都在1%以上,石机的失真度比胆机小多了,仍然有大批烧友去制作胆机.由于我的听音环境才10平米,所以我的功率设计在30瓦以内,前级4倍放大,后级8倍放大.接上4欧姆的喇叭可以得到40到50瓦的功率,对于30平米以下都没有问题.功率不要太大了,很多烧友功放都在百瓦以上,前级的放大倍数又大,听音环境又小(30平米以下),平常听歌时音量电位器调节很小,这时音源被衰减很大,丢失了细节,根本不能发挥功放的真正水平,我发现音量电位器调节到一半以上时声音最好.如果前级在10倍左右,大动态时前级输出大,容易让后级的输入端饱和过载,产生很大的失真,使声音有撕裂般的毛刺感,因此前级的放大倍数要小些,大部分放大倍数由后级来完成,这样才好.我用台电T51做音源听无损音乐,该前后级推一对五寸书架箱,经试听信噪比高,耳朵贴近喇叭也没有任何杂音.高音清晰明亮且穿透力好,绝无毛刺感,低音厚实有弹性,控制力很好,人声圆润且空气感很好,优美动听,久听不厌.整体动态大,细节丰富,解析力高,令我开心的是空气感和胆机很像,听久了也没有疲劳感. 由于电路简洁,有兴趣的烧友可以做来试试,不会让你失望的.说得不错.更精密更发烧的可以用恒流源代替那90欧姆的电阻,加一级差动电路与431一起稳压.实际上我的电路是甲类的,又是场管(不用电流驱动),工作时电流的波动不大,且信噪比非常高,所以我把稳压电路简化了,用恒流源的话会增加成本,恒流管要加散热器,信噪比更好.但现在的信噪比已经很好了,所以我只用90欧姆/10瓦的电阻,便宜好多啊,呵呵.后级的K1058是另一个牛单独供电的,前级的电源波动非常小,所以现在我用的电路也可以精密稳压了,音箱的地线要接在90欧姆后的滤波电容地上,通电前把200调到0欧姆.成功后如果那200可调电阻不能满足你的末级到甲类,可以把他改为500欧姆可调电阻想要100W很简单,把电压加到正负50左右,输入级再加一个NPD5565做共栅级放大,把J76的1K2电阻加大到3K3致3K9左右,2瓦以上,K1058也加到正负50伏,最少要两对K1058并联.把3K3电阻调小,提高放大倍数 .只要按图接好零件,通电即响, RW 2K可调电阻是调节输出中点电位为0伏,(前级的2K可调电阻调节J76和900欧姆电阻之间的输出中点为0伏,后级2K调节输出中点为0伏),K246的可调电阻是调节输入级静态电流为4MA,即输入级的900欧姆和2K可调电阻两端电压分别为1.8伏,后级200欧姆可调电阻是调节K1058的电流的, T1散热器要大点 .大家不要在我的电压高低上再纠结了,电压放大级的电压基本上决定了输出功率,我已经说了我只要30瓦以下的功率,所以有+-20V就够了,末级的电压只要不影响输出功率,取多少都可以的,我在末级取+-50V也可以,取+-18V也可以,反正功率就是30瓦以下了.以前发烧友们取高低压是因为电压放大级在+-50V左右,如果末级也50V,调到甲类,我相信没有几个人的散热器扛得了,所以好多人就把末级电压调低,这样末级发热低了,甲类就不怕了.末级只有电流增益,没有电压增益,在不影响电压放大级的输出电压和功率下,电压可以取低点,方便调到甲类,降低热量.我只有交流22V输出的牛,所以我就直接用在末级了我再说一下基本知识(欢迎大家一起交流): 有很多烧友取前高后低的电压,如电压放大级取+-50V,末级电流放大级取+-30或者+-40V.主要是为了把末级调到甲类,降低热量.如果电压放大级的放大倍数大,在大动态时,满功率时,输出+-50V 的信号,但是末级电压只有+-30或者+-40V,于是50V电压只能输出和末级一样的电压,就是30或者40V的信号,多余的被削掉了,就产生了肖波失真,听感上就是动态被压缩了,所以在保证输出电压幅度和功率的情况下,末级电压不能比电压级低,如果你不要大功率,末级电压低些是可以的.,否则那明显的动态压缩感很多人都能听得出来,功放的动态范围小了,结果是什么音质大家都知道了吧.20W功率够了,我的房间才10平米,(我就是要小功率,前级4倍放大,后级8倍放大)音量电位器可以调节幅度大点啊,呵呵,4欧姆喇叭可以提高功率的洼田式我没有用过,我见它零件多,做起来麻烦,所以没有用.并联式给我最大的惊喜是信噪比,功放喇叭开机和关机一样,没有任何杂音前级的900欧姆要2瓦以上,实际制作我用2个1K8 (2瓦)电阻并联代替900欧姆的了,(图片上可以见到的)是为了防止电阻的热噪声的,后级的1K2电阻也是2瓦的, 0.22电阻是5瓦的,2个330欧姆是0.5瓦.电源的90欧姆是10瓦的.这是一个声道的,如果是2个声道公用一电源,把90欧姆改为80---50欧姆,电阻越小电流越大,A985也越热.其它电阻就是普通的1/4瓦的了只要按图接好零件,通电即响, RW 2K可调电阻是调节输出中点电位为0伏,(前级的2K可调电阻调节J76和900欧姆电阻之间的输出中点为0伏,后级2K调节输出中点为0伏),K246的可调电阻是调节输入级静态电流为4MA,即输入级的900欧姆和2K可调电阻两端电压分别为1.8伏,后级200欧姆可调电阻是调节K1058的电流的, T1散热器要大点你的图设计的好漂亮啊.我的并联电源已经很简洁了,空载是热啊,接上电路就不热了,那10瓦电阻热了不理他,J76的散热片要大,我的还小了点,你看我的图中J76的散热片,,你把后级的1K2也换成前级的900欧姆,后级也上22MA.后面黑色的是2个A985的散热片,最好加上退藕滤波电K246在这里是恒流源,用其它结型场管都可以代替,(如K170,NPD5565等,连J103在这里也可以代替K246,只是注意电压正负极与K246反过来而已),J77可以代替J76,同时顺便说下,场管做恒流源比三极管的恒流效果好很多,建议大家做恒流源尽量用场管做,且电路简单,调试也简单,这里K246要选GR档或者BL档,不要选Y 档的,Y档的最大电流就2MA左右,最好全选BL档的,因为有些GR档的电流小于4MA,在这里达不到我的要求.的确是简单容易出好声的线路，前级供电不用稳压而改用LC滤波音色更好！我觉得好多功放是电压放大级的静态电流太小了,所以声音单薄,发紧,动态小npd5565代换管:npd5566, 5564. K389,也可以用2个K246或者2个K170代换(选BL档),要配对.J76用J77等其它中功率管代换.K1058/J162用其它大功率管代换,如K413/J118 , K1529/J200等等后级里的J76上下电阻1K2和47换成和前级的一样900(2瓦)和39欧姆,调小3K3电阻可以提高后级的放大倍数.尽量做全程直藕,不用耦合电容,注意安（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。
音质至上的场效应管功率放大器电路图
音质至上的场效应管功率放大器电路图
本文介绍一款号称采用进口原装器件装制的烧级功放电路，效果非凡。
初听时，不觉有些小视。
在功放中，以线路如何先进、音质如何上乘，而自我标榜者，不乏有之。
但拿到此板后，才知有些“轻敌”，整个线路板布局较为考究，进口五色环金属膜电阻，清一色的VMOS-FET场效应管稳坐板上，颇有大家风范。
现介绍给广大的音响爱好者，希望能力您的不懈的追求提供一点帮助。
电路原理如图中所示。
从图中可以看出这是一部全VMOS-FET场应管功率放大器。
由于采用了3对大功率效应管组成推挽电路。
所以输出功率可达125W，整个电路的失真却在0.01%以下。
本电路的中点电位器通过RP1调整0V正负50MV；调RP2使功放管的静态电流为500MA即可。
整机的电路增益约为31倍。
电路中所用到场效应管的指标如下：TRF522、8522：7A 100V40W、TO-220封装；IRF150、9150：40A 110V150W、TO-3封装。
场效应管功放
场效应管功放场效应管功放以其温暖、甜润、松软而被发烧友推崇备至，然而，由于其输出电阻大、承受电流小而低频疲软、推力不足的毛病却挥之不去，如很多对管并联虽然改善了低频，但一方面造价成倍增长，二方面场效应管的配对在业内也是个难题。
如金嗓子A-100每声道采用10对场效应管并联输出，虽然声音堪称完美，但其价格之高，也仅仅成为了一台概念机、形象机。
90年代末，一种新型的mos管诞生了，这就是被称为超大电流场效应管的UHC-mos，这种mos管的单管输出电流达30A以上，输出电阻约50毫欧以下。
首先在天龙PMA-S1功放上使用，一经推出就好评如潮，发烧友称赞其高音的透明度高得惊人，低频强劲有力。
而当时这种器件即便在日本本国也很难购买得到，而在国内就更加无法目睹其芳容了。
天龙功放亦将其功放管的型号磨去、煞有其事的打上自己编制的型号，就更让人觉得高深莫测了。
然而，十几年过去了，当年高深莫测的UHC-mos而今已成了大路货，如2sk851、2sk2967等新的10多元一个、而拆机的才2、3元一个，已经沦落到白菜价的水平了，真的是此一时、彼一时啊。
为圆笔者一直的梦想，笔者踏破铁鞋，参阅众多电路，发现的确这种器件的成品电路不仅少，而且多有错漏，只得自己设计电路制作。
为方便起见，用何庆华音乐传真E-10功放板改装而来。
这是原电路这是改的电路下面接着有这是制作完成图。
调试，通电后先检查输出端直流电位在10mv以下。
将可变电阻调到最大，再逐步调小，让发射极0.22欧电阻电压为5mV左右，这时每管电流约25ma即可。
再检查中点电位在10mv以下即可开声。
声音评价：机器一开声就有一种让人振奋的感觉，高音透明度极高，音场开阔、堂音丰富。
人声极为亲切感人，而低频结实有力，硬度十足。
花费才20元不到，而声音却提高了几个档次，内心激动啊。
主观感觉，音乐味、细腻度比日立、东芝场效应管有过之而无不及，特别是透明度高，而低音的力度比东芝管结实的多，和三肯管比感觉霸气少了点，但量感大，硬度足，控制力好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
场效应管功放
场效应管功放以其温暖、甜润、松软而被发烧友推崇备至，然而，由于其输出电阻大、承受电流小而低频疲软、推力不足的毛病却挥之不去，如很多对管并联虽然改善了低频，但一方面造价成倍增长，二方面场效应管的配对在业内也是个难题。
如金嗓子A-100每声道采用10对场效应管并联输出，虽然声音堪称完美，但其价格之高，也仅仅成为了一台概念机、形象机。
90年代末，一种新型的mos管诞生了，这就是被称为超大电流场效应管的UHC-mos，这种mos管的单管输出电流达30A以上，输出电阻约50毫欧以下。
首先在天龙PMA-S1功放上使用，一经推出就好评如潮，发烧友称赞其高音的透明度高得惊人，低频强劲有力。
而当时这种器件即便在日本本国也很难购买得到，而在国内就更加无法目睹其芳容了。
天龙功放亦将其功放管的型号磨去、煞有其事的打上自己编制的型号，就更让人觉得高深莫测了。
然而，十几年过去了，当年高深莫测的UHC-mos而今已成了大路货，如2sk851、2sk2967等新的10多元一个、而拆机的才2、3元一个，已经沦落到白菜价的水平了，真的是此一时、彼一时啊。
为圆笔者一直的梦想，笔者踏破铁鞋，参阅众多电路，发现的确这种器件的成品电路不仅少，而且多有错漏，只得自己设计电路制作。
为方便起见，用何庆华音乐传真E-10功放板改装而来。
这是原电路
这是改的电路
下面接着有
这是制作完成图。
调试，通电后先检查输出端直流电位在10mv以下。
将可变电阻调到最大，再逐步调小，让发射极0.22欧电阻电压为5mV左右，这时每管电流约25ma即可。
再检查中点电位在10mv以下即可开声。
声音评价：
机器一开声就有一种让人振奋的感觉，高音透明度极高，音场开阔、堂音丰富。
人声极为亲切感人，而低频结实有力，硬度十足。
花费才20元不到，而声音却提高了几个档次，内心激动啊。
主观感觉，音乐味、细腻度比日立、东芝场效应管有过之而无不及，特别是透明度高，而低音的力度比东芝管结实的多，和三肯管比感觉霸气少了点，但量感大，硬度足，控制力好。
一对管可比美3、4对并联的效果。
这种管子看上去其貌不扬，但声音的确有惊人的表现，我买的k851是拆机的，开启电压在3.2V左右，2.5元一个。
4个才10元，加上几个电阻，总成本不到20元。
却享受到高级机种才有的效果，比我自己制作的所有功放以及家里的5000千多元的nad、sony功放都要好。
拆机的管子没有做配对工作，由于静态电流只有20ma已经很好声，目前室温15度，散热器即便在很大音量基本感觉不到热量。
只有简单的温度补偿，暂时没感觉到问题。
夏天温度可能高些，准备把温补管和大管固定在一起，只要不把静态电流调的很大，应该没问题。
已经准备好了秘密武器，三肯专用温度补偿管，放大倍数1500倍。
天龙DENON PMA-2000的电路
G极电阻原则上是越小越好，但场管电路太小容易自激，我选120欧很稳定，100欧应该也可以此功放电压放大部分采用两级差分电路、末级则为准互补输出，最大限度保持了偶次谐波因此极具
胆味。
声音如散发出幽幽兰香，从容不迫、气定神闲，初看之若杨柳迎风，细味之则如棉裹铁，幼细处如珠落银盘，大动态举重若轻。
无论小型书架箱还是大型款落地箱都手到擒来，是难得的相当全面的功放。
K851有很多不知道引脚定义
文字面对自己，引脚从左至右分别是G,D,S.
的确，在不惜成本的情况下，理论上甲类更好。
但稍有电子常识的人都知道甲类的高温高热正是电子产品最忌讳的，不仅稳定性大打折扣，而且所有元件的性能都变差，其带来的负面效果是无法估量的，甲类理论上的好处恐怕会被抵消的超出。
当然，ｈｉ－ｅｎｄ厂商则可不惜工本，挑选最优质的元件＼采用最好的手段把这些负面影响降到最低。
而一般发烧友则是无此条件的。
因此，他们做的“大甲”究竟如何，恐怕也只有他们自己知道了。
记得在搞大甲类最流行的９０年代末第一届国产音响大展上一台英国雅俊２９０功放（参考机，也是一对场效应管准互补输出）将所有参展的国内厂家巨无霸石机和胆机打得满地找牙后引起了国内音响界的反思，当时评委是这样说的：有的虽为甲类设计力度却未能胜出（参考机），有的胆机和参考机（晶体管）相比，参考机更像平常定义的胆机，而胆机则更像平常定义的晶体管机。
当时，国内最知名的上海无线电厂还搞了一台熊猫电子管功放，纯甲类设计，连滤波电容都采用聚丙烯电容，标价数十万美元，在拉斯维加斯参展。
但最后不知所踪，具知情人士透露，该机在拉斯维加斯参展时发出了“没有教养的声音”。
准互补推挽输出电路虽然古老，但音乐味相当好，如雅俊290、nap140、天龙pma2000等几款均采用准互补推挽而誉满天下，在发烧鼎盛时期，日本第六届功放制作大赛上，一台准互补晶体管功放在所有参赛晶体管和电子管功放中一举夺魁，评委惊呼：“看来对准互补功放不得不重新评价了”。
E10原机内部图
E10简介：音乐传真E10属于ELEKTRA系列，8欧姆负载时输出40瓦，4欧姆负载时输出75瓦。
在线路方面，E10的电压放大级及推动部分取自著名的A1000型放大器，采用星形接地线路以尽量减少外界杂讯干扰。
功率输出部分与另一款后级放大器F15相似，每声道使用了两对大功率管，工作在偏流较大的甲乙类状态。
该机的负反馈系数较低，但总谐振波失真依然低至0.005%，频率响应：10Hz--50KHz，阻尼系数高达290，对市面上的多数音箱有很好的控制能力。
由于该机的功率储备较足（负载增加一倍，输出功率也增大了近一倍），所以它的驱动力很强，对具有很大动态的音乐也能应付自如，这也是多数英国小功率放大器的一个共同特点。
E10的外型极简洁，面板上只有音量旋钮、输入选择旋钮、电源开关及卡座监听开关，连耳机输出插孔都移到了侧面，摆在书桌上使用时会觉得很方便。
这个强，不过元件数值要改动
VT1是第一级，信号从B级入，反馈信号从E级入，，R2改成100K，R4可用＞330K的可调电阻，为调整电路工作点用。
VT3是第二级，VT2为其恒流源负载，VT3的E级可加10或22欧的电阻，引入反馈，展宽频响。
R10是场管偏置用，加并一电容减少音频损失，可串二极管提高温度升高后的稳定度。
反馈网络R8加大到1.2K或1.5K，减少大环路反馈深度，降低瞬态失真。
R6C7位置可对调,方便从喇叭引入反馈.
R11加大为4.7，C9明显错误，改为0.047U,
C8如果低频不浑,可不改,并一0.1之类电容即可.
C4,C5去掉,C5接VT1的E脚与VT3的C脚,调音质防自激用.C4可接VT3的B,C极,防自激.
看了这个帖子，今天刚好搞一台山上功放，用IRF630的，马上描了出来，大家看看～还是带自举电容的呢，很老的架构…
这个是山寨机实际描绘出来的～
两个4148大约1.4伏，一个红色LED最小也2.2伏了，要按照你的方法，是甲乙类了，推动管要用中功率的，5551不再适合
温度补偿选用2sc4495后，把电流调到100ma，声音变得醇厚起来，底蕴更足了。
付天龙pm-2000 pcb图。
