《中断处理操作系统》PPT课件
《操作系统介绍》PPT课件-2024鲜版
04
现代操作系统特性分析
2024/3/27
17
多用户多任务处理能力
多用户支持
现代操作系统允许多个用户同时 使用同一台计算机,每个用户都 有自己的工作空间和资源,互不
干扰。
多任务处理
操作系统可以同时管理多个任务, 通过时间片轮转或优先级调度算 法,实现多个任务的并发执行。
进程与线程管理
操作系统通过进程和线程的概念 来管理任务,进程是程序的执行 实例,线程是进程内的执行单元, 操作系统负责创建、调度和终止
适用于多种品牌和型号的手机和平板电脑。
2024/3/27
27
移动端Android和iOS操作系统比较
稳定的系统性能
经过苹果公司严格测试和优化,提供流畅的 系统运行体验。
与Apple生态紧密集成
与iPhone、iPad、Mac等设备无缝集成, 实现数据同步和共享。
统一的界面设计
采用统一的界面风格和操作方式,易于学习 和使用。
功能
提供计算机硬件与软件之间的接口;管 理计算机系统的资源;提供用户与计算 机之间的交互界面。
2024/3/27
4
发展历程
第一代(1940s-1950s)
真空管和穿孔卡片,无操作系统概念。
第二代(1950s-1960s)
晶体管和批处理系统,如IBM的OS/360。
第三代(1960s-1980s)
集成电路和多道程序系统,如UNIX和 Windows。
进程同步与通信
协调多个进程之间的执行顺序和 资源共享,避免竞态条件和死锁
等问题。
9
内存管理
内存空间分配
为进程分配内存空间,包括连续分配和离散 分配两种方式。
内存映射
第5章AT89S51单片机的中断系统-2ppt课件
【注意】:TCON既有定时器的控制功能,又有中断控制功能。 虽然不少资料将TCON称为定时器控制寄存器,但多数位都是 为中断控制而设置的(其中与中断有关的控制位共6位)。
位地址 8FH 8EH 8DH 8CH 8BH 8AH 89H 88H 位符号 TF1 TR1 TF0 TR0 IE1 IT1 IE0 IT0
✓ 计数溢出标志位的使用有两种情况: • 采用中断方式时,作为中断请求标志位来使用; • 采用查询方式时,作为状态位供查询使用。
(2)SCON中的中断标志位
位地址 9FH 9EH 9DH 9CH 9BH 9AH 99H 98H
位符号 SM0 SM1 SM2 REN TB8 RB8 TI
RI
TI:串行发送中断请求标志位
AT89S51单片机的中断系统
本章主要内容
中断的概念和应用 AT89S51中断系统结构 与中断相关的SFR及中断控制 外部中断 C51中断函数编程举例
微机的输入输出方式
(1)无条件传送方式 (2)查询传送方式 (3)直接存储器存取(DMA)方式 (4)中断方式
无条件传送方式
无条件传送方式在这种传送方式下,CPU不需要了解 外设的状态,只要在程序中加入访问外设的指令, 就可实现CPU与外设之间的数据传送。此种方法控制 简单,但数据传送时,由于不知道外设的状态,传 送数据时容易出错。
④ 故障处理:当计算机出现故障时,CPU可自动执行故障 处理程序,提高了系统自身的可靠性。
计算机与外围设备之间传送数据及实现人机联系也常采 用中断方式。
89S51的中断源
中断源:凡是中断请求的来源都统称为中断源。 在单片机系统中,中断可以由各种硬件设备产生,
第2章中断技术
? 条件码——反映指令执行后的结果特征 ? 中断屏蔽码——指出是否允许中断
例:微处理器M68000的程序状态字
1 1 1 1 1 1 987654 321 0
如时钟中断、控制台中断等。
? 输入/输出中断:外设或通道操作正常完成或发生某种
错误时产生的中断。如传输结束、设备错误等。
? 访管中断:对OS提出某种服务要求时发生的中断,又
称软中断。
强迫性中断和自愿性中断
? 强迫性中断由随机事件引起而非程序员 事先安排,硬件故障中断、程序性中断、 外部中断及输入/输出中断是强迫性中断。
第2章 中断技术
? 中断是现代操作系统的常用技术之一, 是实现多道程序的必要条件。
中断在操作系统中的地位
? 中断是CPU与外设并行的基础之一,是多道 程序并发执行的推动力,也是操作系统的 推动力—即OS是由中断驱动的。表现为:
? 程序间的切换由时钟中断推动
? 系统调用通过中断机构处理 ? 操作系统中的管理程序,如 I/O程序,由中断
目态→管态 唯一途径 是 中断
管态→目态 设置PSW(修改程序状态字) 可实现
2.1.3 中断的类型
? 硬件故障中断:机器发生故障时产生的中断。如电源
故障、奇偶校验错等。
? 程序性中断:程序执行时发生了程序性质的错误或出
现了某些特定状态而产生的中断。如溢出、地址错、指令 跟踪等。
? 外部中断:中央处理机外部的非通道式装置引起的中断。
? 中断优先级由高到低的顺序为:硬件故 障中断、访管中断、程序性中断、外部 中断、输入/输出中断。
10-5 Linux操作系统 - 中断、异常及系统调用
10.5.4 中断上半部分的处理 一、 中断控制器 •每个硬件设备控制器都能通过中断请求线 发出中断请求(简称IRQ) •所有设备的中断请求线又连到中断控制器 的输入端。 •在x86单CPU的机器上采用两个8259A芯片作 为中断控制器,一主一从。
•当8259A有中断信号输入同时中断信号不被 屏蔽时,主8259A向CPU发出 INT信号,请求 中断。这时如果CPU是处于允许中断状况, CPU就会发信号给8259A进入中断响应周期。 •在对8259A芯片的初始化过程中,第n号中 断在IDT表中的向量号为 n+32
•IDT中向量号的使用情况如下: 0-31 异常与非屏蔽中断使用。 32-47 可屏蔽中断使用32至47 128(0x80)实现系统调用。 其余 未使用 •保存现场 发生异常时在核心栈的程序计数器eip的 值取决于具体情况。一般情况下eip保存的 下一条指令的地址,但对于页面异常,保存 的产生异常的这条指令的地址而不是下一条 指令的地址
中断向量表IDT •IDT是中断/异常处理在内核的入口。IDT表 项还记录了一些其它信息用以安全检查。 •IDT在系统初始化时创建。 •每个中断/异常都有一个向量号,该号的值 在0-255之间,该值是中断/异常在IDT中的 索引。 •每个中断/异常均有其相应的处理函数,中 断/异常在使用前必须在IDT中注册信息以保 证发生中断/异常时能找到相应的处理函数。
struct hw_interrupt_type { const char * typename; unsigned int (*startup)(unsigned int irq); void (*shutdown)(unsigned int irq); void (*enable)(unsigned int irq); void (*disable)(unsigned int irq); void (*ack)(unsigned int irq); void (*end)(unsigned int irq); void (*set_affinity)(unsigned int irq, unsigned long mask); };

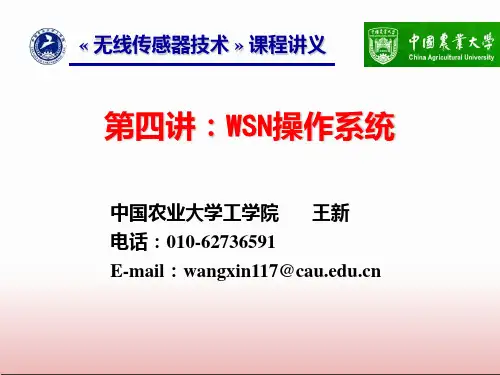

第四讲:WSN操作系统PPT课件
4.2 WSN操作系统选型
基于队列的调度:先入先出(FIFO)和排序队列。 • FIFO:任务根据其到达的时间被处理,一旦处理器空闲,先到达的
任务先执行。 • 排序队列:根据任务的估计执行时间对任务进行排序,防止耗时长的
任务阻碍好时短的任务的执行,又称为最短作业优先(Shortest Job First, SJF)规则。 非抢占、抢占式调度: • 非抢占调度:任务一直到执行结束不会被另一个任务中断 • 抢占调度:高优先级任务可以中断低优先级任务的执行。
中国农业大学工学院
4.2 WSN操作系统选型
堆栈
• 定义:堆栈是一种数据结构,通过逐一进 栈的方式将数据对象暂时存储在内存中。
出栈或 退栈
入栈或 进栈
• 特点: 只允许在一端插入和删除。 后进先出(Last In First Out) LIFO
Top an-1 an-2 …
• 栈顶(TOP):允许插入和删除的一端。
TinyOS的应用程序都是基于事件驱动模式的,采用事件触发 去唤醒传感器工作。
中国农业大学工学院
4.6 TinyOS操作系统的特点
Tasks And Events Concurrency Model
Tasks一般用在对于时间要求不是很高的应用中,且tasks之间 是平等的,即在执行时是按顺序先后来得,而不能互相占先执 行,一般为了减少tasks的运行时间,要求每一个task都很短小 ,能够使系统的负担较轻;Events一般用在对于时间的要求很 严格的应用中,而且它可以占先优于tasks和其他events执行, 它可以被一个操作的完成或是来自外部环境的事件触发,在 TinyOS中一般由硬件中断处理来驱动事件。
4.2 WSN操作系统选型
操作系统PPT课件
分析在多用户与多任务环境下可能存在的安全风险,并介绍相应的安全
措施和策略。
07
安全性与可靠性保障
操作系统安全策略
访问控制
通过用户身份验证、权限 管理等手段,限制用户对 系统资源的访问,防止未 经授权的访问和操作。
加密技术
采用加密算法对敏感数据 进行加密存储和传输,确 保数据在传输和存储过程 中的安全性。
页面置换算法
虚拟内存的实现
当内存空间不足时,需要选择某个页面进 行置换,常见的置换算法有最优算法、先 进先出算法、最近最久未使用算法等。
需要硬件和软件的支持,如地址变换机构、 缺页中断机构、页面调度程序等。
页面置换算法
最优算法
选择未来最长时间不会被访问的页面 进行置换,需要预知未来的页面访问 情况,实际中难以实现。
命令行界面常用命令
列举并解释常见的命令行界面命令,如文件操作命令、网络命令、 系统管理命令等。
图形用户界面设计
01
图形用户界面(GUI )概述
介绍图形用户界面的基本概念、 特点和优势。
02
图形用户界面设计 原则
讲解设计图形用户界面时需要遵 循的原则,如直观易用、美观大 方、符合用户习惯等。
03
图形用户界面常用 控件
文件概念
文件是操作系统中进行数据存储和管理的基本单位,通常是一段具有特定格式 和意义的二进制数据。
文件组织结构
常见的文件组织结构包括顺序结构、索引结构、链接结构和哈希结构。不同的 组织结构适用于不同的应用场景,如顺序结构适用于连续访问大量数据,而索 引结构则适用于随机访问。
文件访问权限控制
访问权限
设置通道控制器,负责管理和控制多 个I/O设备,进一步减轻CPU的负担 。
《操作系统》课件项目四设备管理
《操作系统》课件项目四设备管理一、教学内容本节课的教学内容选自教材《操作系统》的第四章设备管理。
具体内容包括:设备管理的概念、设备分配与回收、设备请求调度、I/O控制和中断处理。
二、教学目标1. 使学生理解设备管理的概念及其在操作系统中的重要性。
2. 培养学生掌握设备分配与回收的基本方法。
3. 帮助学生了解设备请求调度策略,理解I/O控制和中断处理机制。
三、教学难点与重点1. 教学难点:设备请求调度策略,中断处理机制。
2. 教学重点:设备管理的概念,设备分配与回收方法。
四、教具与学具准备1. 教具:多媒体教学设备,黑板,粉笔。
2. 学具:教材《操作系统》,笔记本,彩色笔。
五、教学过程1. 实践情景引入:以计算机打印文件为例,引导学生思考设备管理的重要性。
2. 概念讲解:讲解设备管理的定义,阐述其在操作系统中的作用。
3. 例题讲解:通过具体例题,讲解设备分配与回收的基本方法。
4. 随堂练习:让学生结合例题,自行设计一个简单的设备分配与回收算法。
5. 知识拓展:介绍设备请求调度策略,讲解I/O控制和中断处理机制。
6. 课堂讨论:组织学生就设备请求调度策略和中断处理机制展开讨论,分享彼此的理解和看法。
六、板书设计1. 设备管理概念2. 设备分配与回收方法3. 设备请求调度策略4. I/O控制与中断处理七、作业设计1. 题目:设计一个简单的设备分配与回收算法。
答案:略2. 题目:简要描述设备请求调度策略。
答案:略3. 题目:解释I/O控制和中断处理机制。
答案:略八、课后反思及拓展延伸1. 课后反思:本节课通过实践情景引入,使学生了解了设备管理的重要性。
在讲解设备分配与回收方法时,通过例题使学生掌握了基本概念。
在知识拓展环节,介绍了设备请求调度策略和中断处理机制,增加了学生对操作系统设备管理的认识。
整体教学过程流畅,学生参与度高,达到了预期的教学目标。
2. 拓展延伸:邀请计算机专业人士进行讲座,让学生更深入地了解操作系统设备管理的实际应用。
2.2.3 中断操作
(4)硬件中断的响应和时序
8086/8088CPU中断处理的基本过程
对该图作几点说明:
中断的基本过程可分为:中断请求,中断响应,中断处理 和中断返回。
按预先设计安排的中断优先权来响应中断。
对非屏蔽中断和可屏蔽中断的响应,CPU的处理动作基本 相同,仅仅有两点差别:
CPU遇到可屏蔽中断请求时,要先判断IF是否为1,若 IF为1,便进入中断响应过程。 CPU还要读取此中断的类型码。
溢出中断 断点中断 非屏蔽中断 单步中断 除数为0中断
专用的中断 类型2 (共5个)
类型1 类型0
0000:0008H 0000:0007H 0000:0004H 0000:0003H
0000:0000H
当CPU 响应中断访问入口地址表时,外设
应将一个8 位的中断类型码放在数据总线上,
CPU对编号n 乘以4得到4n指向该入口地址的
用户自己设计接口电路,利用寄存器/缓冲器组件
(7)最大与最小模式中断响应过程和响应时序的差异
பைடு நூலகம்
在最大模式的系统中,中断响应信号不是通过INTA引 脚发出的,而是通过状态线S2、S1、S0发出的。当CPU 响应中断请求时,S2、S1、S0同时输出低电平,总线控 制器回将这三个低电平信号组合,而得到INTA信号。 最大模式中,在总线控制器输出两个INTA负脉冲的同 时,CPU会在LOCK引脚上从第一个中断响应周期的T2到 第二个中断响应周期的T2之间维持一个低电平,以封锁 中断响应期间CPU以外的总线主模块发出的总线请求。
首字节:4n和4n+1单元中存放的是入口的偏
移地址值,其低字节在4n中,高字节在4n+1
中;4n+2和4n+3单元中存放的是入口的段基
操作系统ppt课件完整版
2024/1/30
10
进程同步与通信
2024/1/30
进程同步
多个进程在执行过程中需要协调其推进速度,以保证它们之 间正确的协作关系。进程同步的主要任务是使并发执行的诸 进程之间能有效地共享资源和相互合作,从而使程序的执行 具有可再现性。
进程通信
进程通信是指进程之间的信息交换。在分布式系统中,进程 通信是实现分布式计算和协同工作的基础。常见的进程通信 方式包括管道(pipe)、消息队列(message queue)、信 号(signal)等。
2024/1/30
9
进程调度算法
调度算法的分类
根据调度策略的不同,进程调度算法可分为先来先服务(FCFS)、短作业优先( SJF)、优先级调度(Priority Scheduling)、时间片轮转(RR)等。
调度算法的选择
在选择调度算法时,需要考虑系统的整体性能、资源利用率、响应时间等因素。 不同的调度算法适用于不同的应用场景和需求。
将程序的逻辑地址空间划分为固定大小的页,而物理内存划分为同样大 小的页框。程序加载时,可将任意一页放入内存中任意一个页框,实现 离散分配。
页表
记录逻辑页与物理页框的对应关系。
2024/1/30
03
优缺点
提高了内存利用率,减少了碎片;但增加了系统开销,可能产生抖动现
象。
15
段式存储管理
基本思想
把程序按内容或过程(函数)关 系分成段,每段有自己的名字。 一个用户作业或进程所包含的段 对应于一个二维线性虚拟空间,
即一个段表。
段表
记录各段在内存中的起始地址和 段的长度。
优缺点
便于实现共享和保护;但容易产 生碎片,浪费内存空间。
Linux操作系统分析课件5
xlanchen@2007.9.27
Linux Operating System Analysis
4
主要内容
中断信号的作用和中断信号处理的一般原则 I/O设备如何引起CPU中断 x86 CPU如何在硬件级处理中断信号 Linux内核中软件级中断处理及其数据结构
xlanchen@2007.9.27
Linux操作系统分析
上次课
进程的创建 进程调度
xlanchen@2007.9.27
Linux Operating System Analysis
2
中断和异常
为什么会有中断
内核的一个主要功能就是处理硬件
处理器速度一般比外设快很多 内核必须处理其他任务,只有当外设真正完成了准 备好了时CPU才转过来处理外设 也可以用轮询的方式来处理,但显然效率不高 中断机制就是满足上述条件的一种解决办法
xlanchen@2007.9.27
Linux Operating System Analysis
8
允许不同类型中断的嵌套发生,这样能使更多的I/O设 备处于忙状态 尽管内核在处理一个中断时可以接受一个新的中断,但 在内核代码中还在存在一些临界区,在临界区中,中断 必须被禁止
xlanchen@2007.9.27
xlanchen@2007.9.27
Linux Operating System Analysis
12
3 ,关于第2点的解释:首先,interrupt context 没有process context,如果被 某个进程抢占 之后就没法恢复到原来的interrupt context下了, 这即损害了A的利益也污染了C的kernel stack。 其次,如果interrupt context A由于阻塞或是其 他原因睡眠,外界对系统的响应能力将变得不 可忍受
操作系统实验,实验6软中断信号及处理
设置一个时间值(闹钟时间),在将来的某个时刻该时间值会被超过。 当所设置的时间值被超过后,产生SIGALRM信号 如果不忽略或不捕捉此信号,则其默认动作是终止该进程 每个进程只能有一个闹钟时间。如果在调用alarm时,以前已为该进 程设置过闹钟时间,而且它还没有超时,则该闹钟时间的余留值作 为本次alarm函数调用的值返回。以前登记的闹钟时间则被新值代换
#include<unistd.h> #include<signal.h>
void handler() { printf("hello\n");} int main() { int i; signal(SIGALRM,handler); alarm(5); for(i=1;i<7;i++){ printf("sleep %d ...\n",i); sleep(1); } }
else { /*父进程*/ sleep(3); kill(pid,SIGKILL); /*向子进程发送SIGKILL信号*/ printf("parent send signal to kill child!\n"); waitpid(pid,NULL,0); /*等待pid退出*/ printf("child process exit!\n"); exit(0); } }
信号事件的发生有两个来源
硬件来源,比如我们按下了键盘或者其它
硬件故障 软件来源,最常用发送信号的系统函数是 kill, raise, alarm和setitimer以及sigqueue 函数,软件来源还包括一些非法运算等操 作
Linux中有30个软中断信号和31个实时
软中断信号
操作系统完整ppt课件
CPU等待I/O操作完成
适用于简单、少量的I/O操作
2024/1/26
26
I/O控制方式
CPU响应中断并处理I/O操 作结果
I/O操作完成后中断CPU
中断驱动I/O方式
01
2024/1/26
03 02
27
I/O控制方式
2024/1/26
01
提高了CPU的利用率
02
DMA(直接内存访问)I/O方式
PCB的内容
PCB通常包含进程标识符、处理机状态、进程调度信息和进程控 制信息等内容。
PCB的组织方式
PCB可以采用线性方式、链接方式或索引方式进行组织。
9
进程调度算法
2024/1/26
先来先服务(FCFS)调度算法
按照进程到达的先后顺序进行调度,先到达的进程先得到服务。
短作业优先(SJF)调度算法
根据进程的服务时间进行调度,服务时间短的进程优先得到服务。
优先级调度算法
为每个进程分配一个优先级,优先级高的进程优先得到服务。
时间片轮转(RR)调度算法
将CPU时间划分为固定大小的时间片,每个进程轮流执行一个时间片 。
10
进程同步与通信
进程同步的概念
多个进程在执行过程中需要协调其推进速度,以保证正确 的执行顺序和结果。
2024/1/26
进程的状态
进程在执行过程中会经历 多种状态,如就绪态、运 行态、阻塞态等。
进程控制块PCB
每个进程都有一个唯一的 进程控制块,用于存储进 程的标识符、状态、优先 级等关键信息。
8
进程控制块PCB
2024/1/26
PCB的作用
PCB是进程存在的唯一标识,操作系统通过PCB来感知进程的存 在,并对其进行控制和管理。
单片机讲义(第五章MCS-51的中断系统)
5.6.2 跳沿触发方式(下降沿触发方式)
如果相继连续两次采样,一个机器周期采样到外部中断输入为高, 下一个机器周期采样为低,则置1中断申请触发器,直到CPU响应此 中断时,该标志才清0。这样不会丢失中断,输入的负脉冲宽度至少保
持12个时钟周期(若晶振频率为6 MHZ,则为2μs),才能被CPU采样到。
(2)用字节操作指令
MOV IP,#05H ;000 00101 或者用: MOV 0B8H,#05H ;B8H为IP寄存器的字节地址
5.5 外部中断的响应时间
从外部中断请求有效(外部中断请求标志置1)到转 向中断入口地址所需要的响应时间。 外部中断的最短响应时间为3个机器周期。其中中断
请求标志位查询占1个机器周期,而这个机器周期恰好是处于指令 的最后一个机器周期,在这个机器周期结束后,中断即被响应, CPU接着执行1条硬件子程序调用指令 LCALL以转到相应的中断服 务程序入口,则需要2个机器周期。
外部中断响应的最长时间为8个机器周期。执行RETI或
是访问IE或IP的指令,最长需要2个机器周期。而接着再执行的1条 指令,按最长的指令(乘法指令MUL和除法指令DIV)来算,需4 个机器周期。再加上硬件子程序调用指令LCALL的执行,需要2个 机器周期,所以,外部中断响应最长时间为8个机器周期。
5.3.3中断允许寄存器IE
IE中各位的功能如下:
(l)EA——中断允许总控制位 EA=0,CPU屏蔽所有的中断请求(CPU关中 断); EA=1,CPU开放所有中断(CPU开中断)。 (2)ES——串行口中断允许位 ES=0,禁止串行口发送/接收中断; ES=1,允许串行口发送/接收中断。 (3) ET1——定时器/计数器T1的溢出中断允许 位 ET1= 0,禁止T1计数溢出中断; ET1= 1,允许T1计数溢出中断。
中职教育-《89C51单片机实用教程》课件:第7章 89C51单片机中断系统和定时器(4).ppt
SJMP LOOP
END
例7.9 工作模式1的应用 利用定时器 T1 工作模式1, 在引脚 P1.1 上输出
7.4 89C51单片机中定时器/计数器的应用
在定时器/计数器应用时,进行如下工作: 1. 设定TMOD来选择定时器T0,T1的工作方式:
按照实际需要,选择定时方式还是计数方式; 按照定时长短,选择工作模式0、1、2或 3 ; 按照具体要求,选择是否受INT0 (INT1) 控制。 2.根据定时时间长短和工作模式计算计数初值: 根据工作模式,计算出定时时间的计数初值 ;
将计数初值送入定时器中(TH1,TL1,TH0、TL0) 3. 对TCON的设定来启动定时器/计数器工作。 4. 正确选择用程序查询方法或程序中断方式来进
行定时时间到(计数溢出)后的处理操作。
7.4.1 定时器工作方式的设置和计数初值计算
对定时器的工作模式寄存器TMOD进行设定:
l. 定时方式和计数方式选择。
解: ⑴ 如图在引脚 P1.0 上输出周期为 2ms 连续方波,
需要定时器 T0 产生 1ms 的定时。 每隔1ms时间 P1.0 引脚的输出取反即可。
解:
⑵. T0工作于模式0,计数器为13位的加1计数器, fosc=6MHz,则1个振荡周期为1/6μs 定时时间为1ms,根据公式: t =(213-T0初值)×振荡周期×12 1×10-3=(213-T0初值) ×( 1/6×10-6 ) ×12 T0初值= 7692 = 1111000001100B
多为:213=8192个。
例7.5 定时器T0工作在模式0, CPU主频 fosc=6MHz 定时1ms, T0的初值为多少?计算最长定时时间?
解:T0工作于模式0时, 为13位的加1计数器 ①. 定时1ms,根据公式:
第三讲操作系统运行机制讲义
College of Technology and Engineering /
2.1 中断和陷入
中断的分级
中断信号的存储 —— “中断寄存器”
中断寄存器:寄存中断事件的全部触发器。
中断位:每个触发器称为一个中断位,当发生 某个中断事件时相应位被置1,否则为0。 中断序号:给中断的一个顺序编号. 1 0 0 1 1 2
操作系统内的中断处理程序。这一过程称为中断响
应。
College of Technology and Engineering / 共28页 第15页
2.2 中断/陷入响应和处理
中断/陷入响应
陷入响应: 陷入是在执行指令的时候,由指令本身的原因发 生的,因此当指令的实现逻辑发现发生了异常则转 入操作系统内的异常处理程序。
地返回到中断点,系统必须保存当前处理机的PSW和
PC等的值。
① 分析原因,转中断/陷入处理程序(根据中断向量)。
在多个中断请求同时发生时,先处理优先级最高的中断 源发出的中断请求。
③ 恢复现场。恢复被中断程序的现场,CPU继续执行原来
被中断的程序。
College of Technology and Engineering / 共28页 第15页
高级中断处理 中级中断处理
低 级 中 断 处 理 中 级 中 断 处 理
低级中断处理
高 级 中 断 处 理
多级中断同时产生的CPU轨迹
College of Technology and Engineering /
高级中断打断低级中断的CPU轨迹
共28页 第15页
College of Technology and Engineering / 共28页第15页
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
Multiple Interrupts
• 定义中断的优先级
16
Multiple Interrupts
17
8
中断周期
• 处理器检查中断 • 如果无中断就执行当前程序的下一条指令。 • 如果有中断, 暂停当前程序的执行, 执行中断服务程序。
9
基于短I/O 的时序
10
基于长 I/O 的时序
11
简单的中断处理
12
中断时内存和寄存器的变化
13
中断时内存和寄存器的变化
14
多重中断
• 当处理一个中断时屏蔽中断
1.4 中断
• 中断处理器正常的执行顺序 • 绝大多数I/O 设备比处理器慢
– 处理器必须等待I/O 设备
1
中断的类型
2
无中断的程序流
3ቤተ መጻሕፍቲ ባይዱ
中断和短时间I/O的程序流
4
中断和长时间I/O的程序流
5
中断处理
• 为I/O设备服务的程序 • 操作系统的通常部分
6
• 打断执行的正常顺序
中断
7
中断周期
