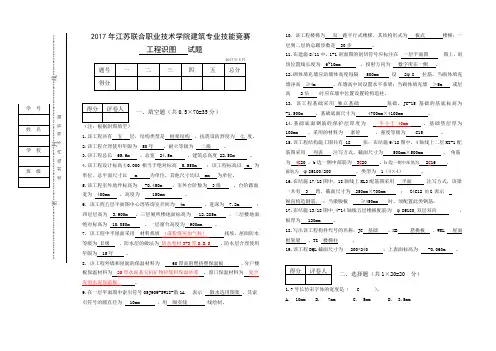

技能比赛工程识图试卷

2017年江苏联合职业技术学院建筑专业技能竞赛

工程识图试题

2017年5月

一、填空题（共0.5×70=35分）

（注：根据附图填空）

1.该工程共有五层，结构类型是框架结构，抗震设防烈度为七度。

2.该工程合理使用年限为50年，耐火等级为二级。

3.该工程总长65.6m 、总宽2

4.5m ，建筑总高度22.58m 。

4.该工程设计标高±0.000相当于绝对标高

5.550m ；该工程标高以m 为单位，总平面尺寸以m 为单位，其他尺寸均以mm 为单位。

5.该工程室外地坪标高为-0.450m ，室外台阶数为3级，台阶踏

面

宽为400mm ，高度为150mm 。

6. 该工程五层平面图中心理咨询室开间为4m ，进深为

7.2m ；四层层高为 3.900m ，三层厕所楼地面标高为12.285m ，二层楼地面绝对标高为10.050m ，一层窗台高度为900mm 。

7. 该工程中平屋面采用材料找坡（或粉煤灰加气粒）找坡，屋面防水等级为Ⅱ级，防水层的做法为防水卷材3+3厚S.B.S，防水层合理使用

年限为15年。

8. 该工程外墙和屋面的保温材料为60厚高阻燃挤塑保温板，分户

楼

板保温材料为25厚水泥基无机矿物轻集料保温砂浆，窗口保温材料为复合发泡水泥保温板。

9.在一层平面图中索引符号05J909-SW18-散1A 表示散水选用图集，其

索

引符号的圆直径为10mm ，用细实线线绘制。

10.该工程楼梯为双跑平行式楼梯，其结构形式为板式楼梯；一层到二层的总踏步数是30步。

11.在建施8/11中，1-1剖面图的剖切符号应标注在一层平面图图上，剖切位置线长度为6~10mm ，投射方向为数字所在一侧。12.砌体填充墙应沿墙体高度每隔500mm 设2φ8 拉筋。当砌体填充墙净高≥4m ，在墙高中间设置水平系梁；当砌体填充墙＞5m 或层高2倍时应在墙中位置设置砼构造柱。

13. 该工程基础采用独立基础基础，JC-15基础的基底标高为-1.500m ，基础底面尺寸为4700mm×4100mm 。14.基础底面钢筋砼保护层厚度为不小于40mm ，基础垫层厚为100mm ，采用的材料为素砼，强度等级为C15 。

15.该工程结构施工图共有18 张；在结施9/18图中，4轴线上二层KZ-1

配

筋图采用列表注写方式，截面尺寸为500mm×500mm ，角筋

为4C20 ，b边一侧中部筋为3C20 ，h边一侧中部筋为2C16，箍筋为φ8@100/200 ，类型为1（4×4）。

16.在结施17/18图中，18轴线上KL3配筋图采用平面注写方式，该

梁

一共有 3 跨，截面尺寸为250mm×700mm ；G4C12的G 表示纵向构造钢筋，；当梁腹板≥450mm 时，须配置此类钢筋。

17.在结施13/18图中,4-14轴线五层楼板配筋为φ8@180,双层双

向，

板厚为120mm 。

18.写出该工程构件代号的名称：JC 基础、XB 悬挑板、WKL 屋

面

框架梁、TZ 楼梯柱 .

19.该工程DQL截面尺寸为200*240 ，上表面标高为-0.060m 。

得分评卷人二、选择题（共1×20=20 分）

1.7号长仿宋字体的宽度是（ C ）。A. 10mm B. 7mm C. 5mm D. 3.5mm

2.某建筑物朝南，则其西立面图用轴线命名时应为（B ）。

A.Ⓐ～Ⓕ

B. Ⓕ～Ⓐ

C. ⑩～①

D. ①～⑩

3.建筑剖面图上板底标高属于（ D ）。

C.建筑标高和相对标高

D.结构标高和相对标高

4.某梁支座上部有四根纵筋。2C22的放在中部，2C25的放在角部，则在梁支座上部原位标注应写为（ D ）。

A. 2C22/2C25

B. 2C22；2C25

C. 2C22+2C25

D. 2C25+2C22

5.下图中所示索引符号，表示局部剖面投影方向从右向左的是（ D ）。

6.根据《房屋建筑制图统一标准》（GB/T50001-2010）规定，相互平行的图线，其间隙不宜小于其中粗线的宽度，且不宜小于（ B ）。

A.0.8mm

B. 0.7mm

C. 0.6mm

D. 0.5mm

7.《房屋建筑制图统一标准》（GB/T50001-2010）所规定的线型有（D ）。

A.10种

B.12种

C.14种

D.16种

8.下列不属于建筑平面施工图的是（A ）

A.基础平面图

B.总平面图

C.建筑平面图

D.建筑剖面图

9.二层平面图是二层的水平剖面，水平剖切位置在（ A ）。

A.窗台上，经过门窗洞

B.楼面上，窗台下

C.二层楼面墙角处

D.二层顶棚下方，窗上方

10.XB5 h=100 B:XΦ12@120, 下列说法错误的是（ C ）。

A.楼面板

B.板厚100mm

C.板下部钢筋直径为12mm

D.钢筋间距为120mm

11.本工程按层数分类，属于（ B ）。

A. 低层

B.多层

C.中高层

D.高层

12. 如果用1：100比例画本工程一层平面图，A轴线到J轴线在图纸上的长度
