电气材料——套接紧定式镀锌钢管

合集下载

jdg管和sc管的区别

东莞文兴桥架厂官网：一、套接紧定式镀锌钢导管（JDG导管）是取代PVC管和SC管等各类传统电线导管的换代产品，是建筑电气领域采用材料、新技术的一项突破性革新，JDG管采用镀锌钢管和薄壁钢管的跨接接地线不应采用熔焊连接以及金属导管施工复杂、施工成本和材料成本高等特点，并同时针对PVC管易老化和防火性能差及接地麻烦等缺点进行设计制造的，是电线电缆的保护神，尤其适用于智能建筑综合布线系统。

1.JDG管=规格外经为16-50mm。

2.JDG为紧定式镀锌薄壁电线管，其连接靠管件顶丝顶紧管道，达到紧密连接。

二、SC 是厚壁镀锌钢管，用于地下室电气敷管，TC 是电工管，用于地上电气敷管。

JDG管和SC管有区别：
1.JDG是套接紧定式钢导管套接紧定式镀锌钢导管（JDG导管）是取代PVC管和SC管等各类传统电线导管的换代产品，是建筑电气领域采用材料、新技术的一项突破性革新。

2.JDG管采用镀锌钢管和薄壁钢管的跨接接地线不应采用熔焊连接以及金属导管施工复杂、施工成本和材料成本高等特点，并同时针对PV
东莞文兴桥架厂官网：
C管易老化和防火性能差及接地麻烦等缺点进行设计制造的，是电线电缆的保护神，尤其适用于智能建筑综合布线系统。

3.SC是厚壁钢管SC管是焊接钢管，俗称黑铁管，是厚壁钢管，用于暗敷设或强度要求高的场所，施工时多用在楼板墙内。

套接紧定式镀锌钢导管施工工法.pdf

套接紧定式镀锌钢导管施工工法单位：河北建设集团有限公司石家庄分公司完成人：郑广悦1 前言套接紧定式（简称 JDG）镀锌钢导管，是一种电气线路安装专用导管。

JDG 镀锌钢导管是根据国家标准 GB/T14823.1—93《电气安装钢导管特殊要求》进行开发、设计、制造。

在工业与民用建筑电气工程中照明、动力、消防及综合布线等强电和弱电电气配管中得到广泛应用。

2 特点2.1 JDG 施工方便，其主要表现在管道连接，不需要焊接和丝口连接，省却了诸如套丝机及焊机等设备；2.2导管本身内外镀锌保护，施工中无需做防腐施工；2.3因是特殊的连接方式，不需做接地跨接线；2.4因其壁薄，增加了单位重量的延长米数，从而降低了工程成本。

3 适用范围适用于工业及民用建筑的照明、动力、控制回路、综合布线、楼宇自控及火灾报警等强、弱电施工项目的电气配管，明敷暗敷均可。

4 工艺原理4.1管与管连接用直管对接头连接，将两导管端部分别插入对接头的中心部位后，用专用工具持续拧紧紧定螺栓直至拧断，使两导管连接一体，无需做接地跨接线。

4.2管与箱、盒先将入箱盒的管端插入螺纹管接头，拧紧紧定螺栓直至拧断，将管与螺纹管接头固定牢，旋下螺纹管接头的爪型锁母后，将管接头插入箱盒内，用专用工具使螺纹管接头与爪型锁母里外将箱盒壁夹紧，无需做接地跨接线，详见下示意图。

图 4.2.2.1 JDG 连接示意5 工艺流程及操作要点5.1 工艺流程定位放线→支吊架制作安装→箱盒定位固定→管路敷设→检验批验收5.2 操作要点5.2.1 根据图纸要求，确定需配管的区域和管路敷设方式，确定配管的规格型号，做好材料准备工作，各种电线、电缆配管参见表 5.2.1.1、表 5.2.1.2、表 5.2.1.3。

5.2.2 定位放线首先应根据图纸确定箱、盒的位置和各终端件的位置等，依次确定管路走向，在管路走向处设定支吊架及固定点，保证固定点的横向及纵向在一条直线上。

5.2.3 支吊架制作安装（1）根据设计要求确定支吊架的材质和规格型号。

紧定管

电线管为镀锌钢导管，ＫＢＧ管为套接扣压式镀锌钢导管，ＪＤＧ为套接紧定式镀锌钢导管，现在最常用的应为ＪＤＧ管．JDG管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)是一种电气线路最新型保护用导管，连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路，无需做跨接地，焊接和套丝，是明敷暗敷绝缘电线专用保护管路的最佳选择。

JDG是套接紧定式钢导管套接紧定式镀锌钢导管（JDG导管）是取代PVC管和SC管等各类传统电线导管的换代产品，是建筑电器领域采用材料、新技术的一项突破性革新，JDG管采用镀锌钢管和薄壁钢管的跨接接地线不应采用熔焊连接以及金属导管施工复杂、施工成本和材料成本高等特点，并同时针对PVC管易老化和防火性能差及接地麻烦等缺点进行设计制造的，是电线电缆的保护神，尤其适用于智能建筑综合布线系统。

JDG管=规格外经为16-50mmKBG为扣压式镀锌薄壁电线管，其连接是用扣压钳子，将管道和管件压出小坑，紧密连接。

JDG为紧定式镀锌薄壁电线管，其连接靠管件顶丝顶紧管道，达到紧密连接。

其以上两种产品，全国各省市均有不同厂家，不同品牌在生产。

扣压紧定与套接紧定KGB管壁厚与JDG有很大区别，JDG除了16的管壁厚为1.2以外，其余全部为1.6。

KBG 管壁厚和管大小有关。

大于16的也有1.2的，更有的1.0的也有KBG管是SC管的更新换代产品所以只需要考虑PVC管和KBG管很多情况下两者都可以用但是做人防和消防的配电、弱电管线用KBG管特别出入人防防护区的KBG管要求壁厚不小于2.5mm SC为焊接钢管,在明敷设时（包括地埋）内外壁要做防腐处理，SC是规范上的焊管，而且是厚壁的，壁厚通常不小于3mm ，SC 是厚壁镀锌钢管，用于地下室电气敷管TC 是电工管，用于地上电气敷管以上两种管在混凝土暗敷时均不用做内防腐kbg 套接扣压式电冷镀锌钢导线管，采用优质冷轧带钢，经高精度焊管机高频焊接而成，双面镀锌保护，壁厚均匀，焊缝光滑，管口边缘平滑无毛刺，穿线安全快速。

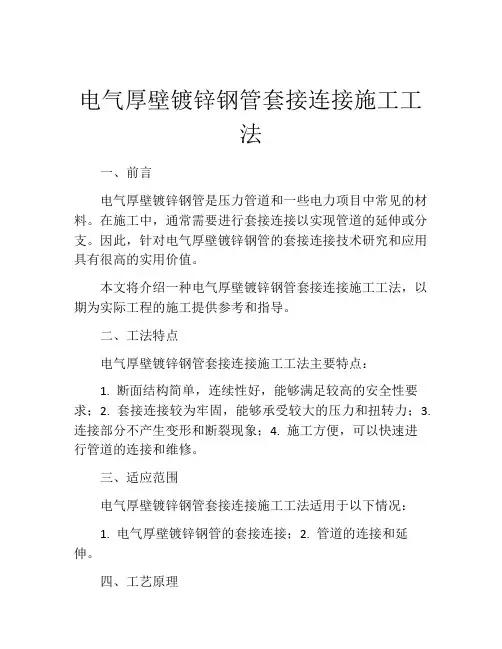

电气厚壁镀锌钢管套接连接施工工法

电气厚壁镀锌钢管套接连接施工工法一、前言电气厚壁镀锌钢管是压力管道和一些电力项目中常见的材料。

在施工中，通常需要进行套接连接以实现管道的延伸或分支。

因此，针对电气厚壁镀锌钢管的套接连接技术研究和应用具有很高的实用价值。

本文将介绍一种电气厚壁镀锌钢管套接连接施工工法，以期为实际工程的施工提供参考和指导。

二、工法特点电气厚壁镀锌钢管套接连接施工工法主要特点：1. 断面结构简单，连续性好，能够满足较高的安全性要求；2. 套接连接较为牢固，能够承受较大的压力和扭转力；3. 连接部分不产生变形和断裂现象；4. 施工方便，可以快速进行管道的连接和维修。

三、适应范围电气厚壁镀锌钢管套接连接施工工法适用于以下情况：1. 电气厚壁镀锌钢管的套接连接；2. 管道的连接和延伸。

四、工艺原理电气厚壁镀锌钢管套接连接施工工法的原理是通过管道的套接连接来实现管道的延伸或分支。

在施工过程中，为了保证连接部位的连续性和承载能力，需要采取一些技术措施。

首先，在管道接头的两侧进行开孔处理。

然后，在两端的管道上安装密封件和管套，使得密封件能够紧密地抵住套管表面。

接下来，再使用螺栓将套管和管道连接在一起，并通过加压强化密封性。

五、施工工艺1.保证施工环境洁净：在施工现场进行清洁处理，保证管道的内、外表面光洁。

2.测量确定尺寸：通过测量管道的直径和长度，确定套接管的尺寸。

3.预处理管道表面：对管道的端部和套管的接口进行除油、刷漆等预处理工作，以使得连接紧密且耐腐蚀。

4.切割管道：根据测量结果，使用切割机对管道进行切割，避免产生裂缝和污染。

5.打孔：在管道连接部位与套管的接口处进行打孔处理，形成与套管相对应的孔洞，并确保孔洞尺寸与套管外径相吻合。

6.套接管安装：将套接管置于管道端部，确保它与管道端部之间的接触紧密。

7.压紧密封件：在管道和套接管之间安装密封件，然后在套接管端部加入螺丝，并按相应的扭矩力进行压紧，确保密封件的紧密性。

8.检查连接处：进行连接检查，并进行压力测试以确保管道连接处的安全性和密封性。

JDG镀锌管是什么管

JDG镀锌管是什么管
JDG镀锌管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)是一种电气线路最新型保护用导管。

连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路，无需做跨接地，焊接和套丝，外观为银白色或黄色。

JDG镀锌管是什么材质的
1、JDG镀锌管是一种电线穿线管，就像塑料穿线管PVC管和PE管，301或304不锈钢和Q235的碳钢管金属穿线管，都是电线导管。

2、JDG镀锌管采用的是镀锌钢管和薄壁钢管，适用智能楼宇建筑综合布线系统。

3、JDG镀锌管是取代PVC管和SC管等各类传统电线导管的换代产品，是建筑电气领域采用新材料、新技术的一项突破性革新。

JDG管优点解析
1、选材精当：JDG管及系列产品均采用钢材，经过精密加工而成的，双面镀锌，具有良好的防腐性能。

2、性能优越：产品相对于国内的镀锌管等市场同类产品，在综合性能方面具有十分显著的。

3、施工方便：不需要电焊机及跨接地线，无须刷漆，省去了传统熔焊和套丝等复杂的施工工序，只需将直管接头连接管与管，螺纹管接头连接管与接线盒，定位后用专用工具拧紧（拧断）螺钉即可。

4、适用范围广：JDG管适用于工业与民用建筑及市政管线中电线电缆的穿线保护，尤其适用于日趋推崇的智能写字楼的综合布线系统。

JDG钢导管

JDG管.热镀锌钢导管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)是一种电气线路最新型保护用导管，连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路，无需做跨接地，焊接和套丝，是明敷暗敷绝缘电线专用保护管路的最佳选择。

技术标准JDG管.热镀锌钢导管系列产品根据国家标准《电气安装用导管特殊要求》,完全按照GB/T14823.1-93和GB/T13381.1-92标准进行设计生产。

工程验收遵照中国工程建设标准化协会所制定的CECS120:2000套接紧定式钢导管(JDG管)电线管路施工及验收规程，进行工程验收。

JDG管(套接紧式镀锌钢导管、电气安装用刚性金属平导管)型号规格见表单位:mm 型号XCS1612 XCS2016 XCS2516 XCS3216 XCS4016 XCS5016 规格φ16φ20φ25φ32φ40φ50外径D 16 20 25 32 40 50外径允许偏差-0.3-0.3-0.3-0.4-0.4-0.4壁厚S 1.2 1.6 1.6 1.6 1.6 1.6壁厚允许偏差±0.12 ±0.15 ±0.15 ±0.15 ±0.15 ±0.15 长度L 4000 4000 4000 4000 4000 4000长度允许偏差±5.00 ±5.00 ±5.00 ±5.00 ±5.00 ±5.00K-扣压式连接B-薄壁G-钢管kbg管应该指的是采用套接扣压式连接技术，取代传统的胶水连接或焊接施工，且无须再做跨接线的线管，而不是某个品牌，KBG管是个材质型号，和SC,G 管一样。

就是管壁薄了一点.就是穿线管子，一般用在地下层他价格比SC管便宜一点，从外观上看不同的，有一层釉彩一样的镀层！KBG钢导管经精密加工而成，双面镀铬，既美观，又有良好的防腐性能。

无需焊机和套丝设备，也不需要做跨接地线，无须刷漆，省却了传统熔焊和套丝等复杂的施工工序。

套接紧定式镀锌钢导管

套接紧定式镀锌钢导管（JDG导管）的施工监理要点1. 前言套接紧定式镀锌钢导管（JDG导管）系列产品，由钢导管、连接套管及其金属附件采用螺钉紧定连接技术组成的，是敷设电压1kV及以下绝缘电线专用保护管路的一种形式。

该系列产品根据国家标准《电气安装用导管特殊要求》（GB/T14823.1-93）（以下简称“电管特殊要求”），参照日本等国外同类技术，针对原国际GB50258-96、现为GB50303-2002中关于“镀锌钢管和薄壁钢管的跨接接地线不应采用熔焊连接”的规定，以及金属导管施工复杂、施工成本和材料成本高等缺点进行设计制造的，在上世纪90年代末曾经属于国家专利产品。

中国工程建设标准化协会电气工程委员会在2000年11月出台了相应的施工及验收规程，即（CECS 120:2000）《套接紧定式钢（JDG）导管电线管路施工及验收规程》（以下简称“JDG规程”）。

由于JDG导管施工方便快捷，降低了成本，其紧定连接方式，除了使管路可靠连接外，还可以满足接地连续性的功能要求，因此得到广泛的应用。

但是在实际施工中，若管路连接不好，有可能造成连接处脱落，使导线、电缆外露失去保护，形成安全隐患，更重要的是失去接地的电气连续性，无法满足施工质量验收规范的要求。

因此，JDG导管施工的质量控制需引起高度重视。

2. 监理工作要点。

2.1. 材料进场报验阶段。

2.1.1 资料审查。

重点审查产品的检验报告。

如果依据《建筑工程资料管理规程》（DBJ01-51-2003）第8.5.30电气工程物质——5. 条规定：“导管，型钢应有出厂合格证和材质说明书”的规定，导管进场报验时时只需提交产品合格证即可。

但是，该规程的1.0.6条同时规定：“北京市工程资料管理除应执行本规程规定，尚应符合国家现行有关规范、标准和政府部门的有关规定”。

因此依据《JDG规程》第2.0.1条：“管材、连接套管及其金属附件……应附有出厂合格证和检验报告”的规定，监理工程师应该要求施工单位提交JDG导管的合格证和检验报告。

套接紧定式镀锌钢导管(JDG)敷设

分部工程：电气安装工程分项工程：电线、电缆导管敷设交底内容：套接紧定式镀锌钢导管（JDG）敷设施工准备1、技术准备：（1）、熟悉图纸资料，弄清设计图的设计内容，注意图纸提出的施工要求。

（2）、准备施工机具、材料。

2、材料要求：（1）、使用的管材、器材应符合国家现行技术标准的规定，并应有产品合格证。

（2）、管材及器材的规格型号应符合本标准及设计要求；钢质接线盒、分线盒、直管接头、直角弯管、金属线管管卡、开关和、插座盒等的规格应与面板、盖板相配套。

（3）、管材及盒箱等金属件，均应镀锌；紧固件均应使用镀锌件。

3、作业条件：（1）、暗管敷设：1）、各层水平线和墙体厚度线已弹好，配合土建施工。

2）、随墙（砌体）配合立管施工。

（2）、明管敷设1）、配合土建结构安装好预埋件、预留洞工作。

2）、采用剔注法固定支架，应在抹灰前进行；采用膨胀螺栓固定支架，应在抹灰后进行。

3）、配管应在土建喷浆、刷漆后进行。

（3）、吊顶内管路敷设1）、配合建筑结构安装预埋件、预留洞工作。

2）、单独支撑、吊挂的管路，在吊顶龙骨安装时进行施工；敷设在吊顶主龙骨上的管路，配合龙骨安装进行施工。

3）、内部装修施工时，配合土建做好吊顶灯位及电气器具位置翻样图，并在楼板或地面弹出实际位置。

4、主要工具：（1）、扣压器、手扳弯管器、液压开孔器、砂轮锯、无齿锯、台钻、手电钻、电锤、电焊机、气焊工具、射钉枪。

（2）专用搬子、活搬子、钢锯、切割刀、铣子、扁锉、半圆锉、圆锉、木锉、平锉、手锤、錾子、钻头、管钳子。

（3）、水平尺、角尺、卷尺、尺杆、红铅笔、铁画笔、点冲子、线坠、小线、灰铲、灰桶、水桶、绝缘手套、工具袋、工具箱、高凳等。

二、工艺流程（1）、暗管敷设工艺流程(2）、明管敷设工艺流程(3）、吊顶内管路敷设工艺流程三、操作工艺1、管材及附件套接紧定式钢导管管路的管材、连接套管及盒（箱）组成的电线管路，应采用同一金属材料制作，并应镀锌，紧定螺钉应采用高强度原材料制作。

套接紧定式钢导管应用

套接紧定式钢导管应用第十三项目杨志强摘要阐述套接紧定式钢导管的特点和适用性，套接紧定式钢导管在进度快的超高层住宅中的应用、施工工艺、注意事项。

关键词套接紧定式钢导管特点施工应用套接紧定式钢导管（JDG）是一种综合性能优异的新型建筑电气配线敷设用导管，国外同行业产品早在90年代初就广泛应用于建筑工程中。

99年以来，由于该产品生产技术的改进和生产规模的扩大，尤其是在施工中带来的方便，使其更广泛地应用于建筑电气工程中成为可能。

一、套接紧定式钢导管（JDG）的性能和特点套接紧定式钢导管是借鉴外国同类产品的先进技术，针对我国建筑电气施工实际情况，依照国家标准《电气安装用导管的技术要求·通用要求》（GB/T13381.1-92）和《电气安装用导管·特殊要求》（GB/T14823.1-93）开发生产的。

它采用优质Q235冷轧钢带为原料，经高频焊管机组自动焊接成型，焊缝铣平后双面镀锌，用平头机平头无毛刺。

一般定长4米，壁后1.6mm，规格有φ16--φ40五种(其管材规格如下表一)。

配套附件有直管接头、螺纹管接头、专用弯管器、接线盒、定型弯头、紧定扳手等，其中直管接头、螺纹管接头、专用弯管器为必须配套选用产品。

管、管与盒连接采用专用接头螺钉紧定连接，施工方便快捷，节省人力，提高工效；②重量轻，壁厚1.60mm , 有利于运输、下料、敷设，减轻了劳动强度；③接头中间有凹槽，连接定位准确、牢固；④不用刷防锈漆、焊条，直管连接不用跨接地线，节省辅助材料；⑤双面镀锌，防腐性能好；⑥使用范围广，明敷暗敷均可适用；⑦产品配套，工具齐全，易于控制施工质量；⑧不使用电焊机、套丝机，节约电能；⑨不用电焊、防锈，无污染，有利于环境保护。

二、套接紧定式钢导管在工程中的应用套接紧定式钢导管产品性能符合电气安装用导管的国家标准要求，且为双面镀锌，施工简捷，明敷、暗敷均可，适用性广泛。

松榆花园1#楼工程为高档外销公寓，全现浇剪力墙结构，电气功能齐全，系统复杂，管路繁多，绝大部分为主体预埋。

JDG管

电气安装用钢性金属平导管)是一种电气线路最新型保护用导管，连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路，无需做跨接地，焊接和套丝，是明敷暗敷绝缘电线专用保护管路的最佳选择，外观为银白色。
编辑本段优缺点 JDG管是取代PVC管和SC管等各类传统电线导管的换代产品，是建筑电气领域采用新材料、新技术的一项突破性革新。JDG管采用镀锌钢管和薄壁钢管的跨接接地线,克服了普通金属导管的施工复杂，施工损耗大的缺点，同时也解决了PVC管耐火性差、接地困难等问题。由于JDG管材较普通管材成本上有所增加，所以在施工中多局部多用于综合布线、消防布线等施工。编辑本段技术标准 JDG管系列产品根据国家标准《电气安装用导管特殊要求》,完全按照GB/T14823.1-93和GB/T13381.1-92标准进行设计生产。编辑本段工程验收遵照中国工程建设标准化协会所制定的《CECS 120：2007 套接紧定式钢导管电线管路施工及验收规程》，进行工程验收。编辑本段施工工艺（1） JDG管的切断须采用无齿锯或钢锯切断，端口应光滑，无毛刺。（2） JDG管暗敷设时，其弯曲半径不应小于管外径的6倍，在混凝土平面内，其弯曲半径不应小于管外径的10倍；JDG管明敷设时，其弯曲半径不应小于管外径的6倍。当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍。（3） JDG管暗敷时，固定点间距不大于1000mm，固定点距弯头重点、接线盒及终端间距应大于150mm,而小于300mm. （4） JDG管埋入墙体或混凝土内时管路与墙体或混凝土表面净距不应小于15mm.。（5）套接紧定式钢导管管路明敷设时，其支架、吊架的规格，当无设计要求时，不应小于圆钢：直径6mm；扁钢：30mm*3mm:；角钢：25mm*25mm*3mm的规定。（6）管入箱（盒）应一管一孔，管径与箱（盒）敲落孔应吻合，严禁开长孔。管入箱（盒）时排列应整齐，间距均匀，箱（盒）与墙平齐。（7）配管完毕后，为防止异物进入管内，在端头应做好封堵。（8）在混凝土浇筑时，应留电工监控，以防将管路，接线盒震开移位。（9）待模板拆除完毕后，应及时进行预扫管，扫管应将布条固定在带线的一端，从管路的另一端拉出来，清除由于镀锌管路进入管内的杂物或积水。扫管完毕，封闭盒子口。编辑本段JDG管规格 JDG管根据管径，规格有 16mm 20mm 25mm 32mm 40mm 50mm 根据壁厚，规格有 1.0mm 1.1mm 1.2mm 1.3mm 1.4mm 1.5mm 1.6mm编辑本段配件铁直接，铁方盒，铁八角，铁卡子编辑本段优点 1、优质钢材，双面镀锌，经精密焊接加工而成，属新型电线管 2、内外壁镀锌，有良好的防腐性能 3、内外壁光滑，无毛刺，穿线时不易破坏电线绝缘层 4、施工的便捷性、连接方式简单，一般通过县长技术交底，普通作业人员均可操作

值得推广的套接紧定式镀锌钢导管配线

值得推广的套接紧定式镀锌钢导管配线随着现代化电力网络的建设和普及，电力行业经常遇到导线线束散乱、维护困难、防护不彻底等问题。

为此，应用套接紧定式镀锌钢导管配线技术解决这些问题，成为电力行业的一个新兴趋势。

一、简述套接紧定式镀锌钢导管配线的原理套接紧定式镀锌钢导管配线，是利用导管的优势，通过一定的方式将导线优雅地置入，并通过套接口的方式将导线固定在导管内。

随着这些导管在电力设备内延伸，导线被妥善地布置，不仅防止了导线束而且也方便了日常维护和检修。

这项技术不仅提高了电力设备的工作效率和可靠性，更加事实了设备安全性和美观性，赢得了建设和使用的很广泛的好评。

二、套接紧定式镀锌钢导管配线的特点1. 保护导线免受外部损伤套接紧定式镀锌钢导管配线将导线置于导管内，大大降低了导线对险境的敏感度，并且保护导线免受外部损伤、挤压和绞曲。

2. 方便日常维护和检修套接紧定式镀锌钢导管配线使导线迅速而高效地停靠于导管中，同时也使得电力设备和维护储蓄更加容易和兼容。

与此同时，这也保证了设备的稳定性和长期可靠性。

3. 美观大方并且环保套接紧定式镀锌钢导管配线兼顾了设备的装饰效果和环境的保护，而且员工直接通过这种技术处理电线，这使得电线与设备之间的外观和性能更完美整合。

4. 导管强度高，适用面广套接紧定式镀锌钢导管配线的导管质量高，耐腐蚀性好、强度合适、规格长势，适合不同需求应用。

与此同时，导管有很好的耐压、耐变形和耐火性能，可以满足不同工作环境的需求。

三、套接紧定式镀锌钢导管配线的未来发展套接紧定式镀锌钢导管配线技术不仅是电力设备管理的一个重要方向，不断完善和升级也是套接紧定式镀锌钢导管配线未来的发展方向。

随着技术的日渐成熟，套接紧定式镀锌钢导管配线将进一步将质量管理和设备性能应用于细节中，并应用于更广泛的场合。

四、总结套接紧定式镀锌钢导管配线技术通过将导线架置导管内，解决了导线日常工作中存在的种种问题，包括导线束混乱、维护不易等。

jdg管是什么管——电缆桥架生产厂家为你解答

jdg管是什么管？jdg管又称为套接紧定式镀锌钢导管，是电气线路新型保护用导管。

外观为银白色，连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路，无需做跨接地，焊接和套丝，是明敷暗敷绝缘电线专用保护管路非常好的一种选择。

jdg管材较普通管材成本上有所增加，所以在施工中多局部多用于综合布线、消防布线等施工。

是取代PVC管和SC管等各类传统电线导管的换代产品，是建筑电气领域采用新材料、新技术的一项突破性革新。

jdg管是一种电气线路最新型保护用导管，连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路，无需做跨接地，焊接和套丝，是明敷暗敷绝缘电线专用保护管路的最佳选择。

导管采用优质冷轧带钢，经高频焊机组自动焊缝成型、双面镀锌保护；壁厚均匀，卷焊圆度高，与管接头
公差配合好，焊缝小而圆顺，管口边缘平滑；用配套弯管器弯管时横截面变形小。

jdg管出厂长度为3m、4m，共有Φ16、Φ20、Φ25、Φ32、Φ40、Φ50六种规格。

标准型导管壁厚为1.6mm，预埋、吊顶敷设均适用；
非标型导管壁厚为1.2mm等等，仅适用于吊顶敷设
以上就是对jdg管是什么管的解答分享，相信经过上面的分享，对其基本有了了解。

武汉禾业电气有限公司，专业从事研发、生产和销售电缆桥架、KBG/JDG管、无缝钢管、抗震支架、配套配件等产品，在全国各地设立了办事处、及各级代理商，竭诚欢迎各界人士莅临指导，携手合作。

更多电缆桥架相关信息请直接拨打咨询电话。

紧定管安装工程施工方案

一、工程概况本工程为某建筑物内部电气管线安装，采用紧定管作为电气管线的敷设材料。

紧定管具有安装简便、强度高、耐腐蚀等优点，适用于各种建筑物的电气管线敷设。

本方案针对紧定管的安装过程，制定以下施工方案。

二、施工准备1. 技术准备：（1）熟悉图纸，了解设计要求，对图纸中表述不清的地方，与相关人员商讨后确定施工方案。

（2）组织施工人员学习紧定管安装工艺及操作规范，确保施工质量。

2. 材料准备：（1）紧定管：符合国家现行标准的套接紧定式镀锌钢管管路管材，连接套管及线盒。

（2）线盒：安装前需用锯末或泡沫板将线盒内部塞满，盒内管口用PVC专用堵头封堵好，并用胶带将线盒口封死，防止混凝土浇筑时砂浆渗入线盒内。

（3）紧定管配件：连接套管、紧定螺钉等。

3. 工具准备：（1）手扳弯管器、钢锯、卷尺、记号笔、圆搓、十字螺丝刀、钢丝钳、专用扳手、钢筋钩子等。

三、施工工艺及步骤1. 管线定位：（1）根据图纸要求，确定电气管线的敷设路径。

（2）使用卷尺、记号笔等工具，在墙面上标出管线走向。

2. 管线切割：（1）根据标定的管线走向，使用钢锯切割紧定管。

（2）切割时注意保持管口平整，避免毛刺。

3. 管线弯曲：（1）使用手扳弯管器，根据实际需要弯曲紧定管。

（2）弯曲过程中，注意保持管材的直度，避免过度弯曲。

4. 管线连接：（1）将切割好的紧定管插入连接套管，确保连接紧密。

（2）使用专用扳手紧固紧定螺钉，使管材与连接套管连接牢固。

5. 线盒安装：（1）将线盒安装在预留位置，确保线盒与墙面平行。

（2）使用专用扳手紧固线盒，确保线盒固定牢固。

6. 管线固定：（1）使用钢筋钩子将紧定管固定在墙面上，确保管线固定牢固。

（2）根据设计要求，调整管线高度，确保管线整齐。

四、质量保证措施1. 严格控制材料质量，确保紧定管、连接套管、线盒等材料符合国家现行标准。

2. 严格按照施工工艺及步骤进行操作，确保施工质量。

3. 加强施工过程中的质量检查，发现问题及时整改。

电线管理论重量

产品简介JDG管（套接紧定式镀锌钢导管、电气安装用钢性金属平导管）是一种电气线路最新型保护用导管，连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路，无需做跨接地，焊接和套丝，是明敷暗敷绝缘电线专用保护管路的最佳选择。

技术标准JDG管系列产品根据国家标准《电气安装用导管特殊要求》，完全按照GB／T14823.1-93和GB／T13381.1-92标准进行设计生产。

工程验收遵照中国工程建设标准化协会所制定的CECS120：2000套接紧定式钢导管（JDG管）电线管路施工及验收规程，进行工程验收。

单位：mm JDG是套接紧定式钢导管套接紧定式镀锌钢导管（JDG导管）是取代PVC管和SC管等各类传统电线导管的换代产品，是建筑电器领域采用材料、新技术的一项突破性革新，JDG管采用镀锌钢管和薄壁钢管的跨接接地线不应采用熔焊连接以及金属导管施工复杂、施工成本和材料成本高等特点，并同时针对PVC管易老化和防火性能差及接地麻烦等缺点进行设计制造的，是电线电缆的保护神，尤其适用于智能建筑综合布线系统。

SC是厚壁钢管SC管是焊接钢管，俗称黑铁管，是厚壁钢管，用于暗敷设或强度要求高的场所，施工时多用在楼板墙内。

KBG导管规格16 20 25 32 40外径D(mm) 16 20 25 32 40壁厚s(mm) 1 1 1.2 1.2 1.2直线度(nm/m) ≦3剪切斜度≦2o单位：mm SC新的标准标注，同于原来的G，应该是电线管，（也就是通常说的厚壁电线管）新标注为RC,通于原来标注的GG，是通常说的水水煤气管。

新标注的TC，指的是薄壁电线管。

以上通称焊接钢管。

新标注，PC聚氯乙烯硬管FPC半硬管KPC 波纹管CT，为桥架敷设KBG，JBG是薄壁电线管的一个变种，属于行业标准标注，不是国标，和SC等不是一回事管路敷设标注方法sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管FPC 半硬管KPC波纹管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管CC 在吊顶内vv22-4*10-G32-DA中DA表示甚么意思啊？VV22----聚氯乙烯绝缘聚氯乙烯护套（铜芯）铠装电力电缆4*10----4根芯线每根线芯截面积10平方毫米G30-----（电缆）穿直径32毫米的厚壁钢管（敷设）DA------敷设方式为暗敷在地面或地板内这种标注已经是淘汰的旧标注方法了（仅用于国内过去使用），现在使用新标注，全段表示为：VV22-4*10-SC32-FC给你个电气安装标注总表吧：1、表示线路敷设方式的文字代号：塑料线槽敷设 PR硬质塑料管敷设 PC半硬质塑料管敷设 PEC薄壁电线管敷设 TC水煤气管敷设 SC金属线槽敷设 MR电缆桥架（或托盘）内敷设 CT瓷夹敷设 PL塑制夹敷设 PCL蛇皮管敷设 CP瓷瓶或瓷柱绝缘子敷设 K2、表示线路敷设部位的文字代号：沿钢索敷设 SR沿屋架或层架下弦敷设 BE沿柱敷设 CLE沿墙敷设 WE沿天棚敷设 CE在能进人的吊顶内敷设 ACE暗敷在梁内 BC暗敷在柱内 CLC暗敷在墙内 WC暗敷在屋面内或顶棚内 CC暗敷在地面或地板内 FC暗敷在不能进人的吊顶内 AC管路敷设标注方法sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC：预埋在地面内cc：暗敷设在顶板内SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC。

jdg管与kbg管的区别是什么

Jdg管：全名叫“紧定式薄壁镀锌钢管”，kbg管：全名叫“扣压式薄壁镀锌钢管”，下面主要分享下jdg管与kbg管的区别。

(上图是kbg管)
JD-紧定式G-钢管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)是一种电气线路最新型保护用导管，连接套管及其金属附件采用螺钉紧定连接技术组成的电线，无需做跨接地，焊接和套丝，是明敷暗敷绝缘电线专用保护管路非常好的选择。

KBG管,K-扣压式B-薄壁G-钢管套接扣压式薄壁钢导管（KBG管）：KBG管是近年来开发用于低压布线工程绝缘电线保护管的，是针对电线管、焊接钢管管材在作绝缘电线保护管的敷设工程中施工复杂的状况而研制，具有较好的技术经济性能。

KBG管的推出是建筑电气线路敷设的一项重大革新。

KBG管以其技术先进、结构合理、施工方便等特点，已广泛运用在全国各地的工程项目中，并得到好评。

它们两者最大的不同就是连接方式不同，KBG 管的连接方式是套接扣压式，JDG管连接方式是紧定式。

（上图是JDG管）
武汉禾业电气有限公司，专业从事研发、生产和销售电缆桥架、KBG/JDG管、无缝钢管、抗震支架、配套配件等产品，公司拥有近1万平方米的生产厂房，同时拥有独立的研发中心及模具中心。

在全国各地设立了办事处、及各级代理商，竭诚欢迎各界人士莅临指导，携手合作。

更多电缆桥架相关信息请直接拨打咨询电话。

套接紧定式钢导管的应用及质量控制

套接紧定式钢导管的应用及质量控制套接紧定式钢导管(以下简称JDG管)的使用，解决了厚壁钢导管及普通电线管在电线管路敷设中存在管路连接、接地跨接和管线防腐的复杂问题。

JDG管在施工工程中与普通金属电线管相比，它可省去套丝、跨接地线、管线防腐工序，提高了工作效率，适用于室内干燥场所。

1 JDG管应用概述JDG管系列产品由钢导管、连接管件(直管接头、螺纹接头、爪形螺母)、紧定螺钉组成，钢导管及连接管件内外壁均镀锌。

JDG钢导管采用优质冷轧带钢，经高频焊管机组自动焊缝成型，双面镀锌保护。

根据《套接紧定式钢导管电线管路施工及验收规程》(CECS120：2000)要求，管壁厚度为1．6mm。

JDG管路敷设中，管与管连接采用直管接头。

直管接头中间有一道用滚压工艺压出的凹槽，所形成的锥度可使钢管插紧定位，密封性能较好。

凹槽深度与钢管壁厚相一致，钢导管插入后内壁平整光滑，不影响穿线，更不会刮伤电线。

靠近管接头两端各有一个(032mm以上管为2个)带紧定螺钉的螺纹孔，该螺纹孔是采用冲压工艺，由管内壁向管外壁冲压形成凸起后再攻丝形成的，使螺纹圈数增多、螺纹的长度大于直管接头的壁厚，以保证紧定连接的牢固。

特制紧定螺钉应采用不低于Q235的钢材，紧拧端呈六角形并有“+”形槽，另一段呈蜂窝状，靠近紧拧端有一处直径变小的脖颈。

安装时先将钢导管与直管接头插紧定位，再用专用紧定扳手持续拧紧紧定螺钉直至拧断脖颈，使钢导管与直管接头形成一个整体，无须再做跨接地线。

管与盒的连接采用螺纹接头，螺纹接头与管连接的一端有一个(032mm以上管为2个)带紧定螺钉的螺纹孔，其结构尺寸、规格与直管接头相同。

螺纹接头与盒(箱、槽)连接的一端带有一个爪形螺母和一个六角形螺母。

安装时爪形螺母扣在盒(箱、槽)内侧，六角形在外侧，用紧定扳手使爪形螺母和六角形螺母夹紧盒(箱、槽)壁面即可，无须再做跨接地线。

JDG管连接方式见图1所示。

图1 JDG管连接示意图2 JDG管的质量控制JDG管施工方便快捷，在工程中的应用日渐增多，应用需求量不断增大，但在实际应用过程中，还存在一些材料质量和施工质量问题，例如管材不合格、配件不配套、施工工艺不规范、连接不牢固、接地不可靠等。

套接紧定式薄壁镀锌钢管施工工法

套接紧定式薄壁镀锌钢管电气线路敷设施工工法1.前言套接紧定式薄壁钢导管,是电气安装新型专用导管.该导管系列根据中华人民共和国国家标准《电气安装用导管特殊要求》（GB/T14823.1-93）,并参照国际IEC标准和日本等国外同类技术,针对国标GB50258-96镀锌钢管和薄壁钢管地跨接地线不应采用熔焊连接以及金属导管施工复杂.施工成本和材料成本高等缺点进行设计制造地.属国家专利,以其技术先进.结构合理.施工方便等特点被专家誉为是建筑电气线路敷设地一项重大革新.2.特点2.1 施工方便.管与管连接用紧定螺钉紧定连接方式取代传统地螺纹连接和焊接施工,无需再做跨接线即可保证良好地电气连续性；管与盒连接采用爪形锁母紧锁,即可达到安装要求,省去了套丝等工序,有利于提高工效,节省施工成本.2.2 价格便宜.以薄代厚,大大增加了单位重量地延长米数,因而单位长度地价格大幅度下降,既降低工程造价,又为国家节省大量钢材,并且因重量轻而搬运方便,从而减轻整体工程地有效荷载.2.3 管路配套,各种配件.工具齐全.2.4 使用范围广.双面镀锌防腐,暗敷明敷均适用.2.5 质量特性统一.稳定,不因操作工人地技术差异而造成质量差异.2.6 不用刷漆.减少污染,符合环保施工要求.2.7 不用电焊,节能环保.增效.2.8 不用做跨接地线,省工.省料.省钱.3.适用范围该工法导管适用于导管在无特殊规定地室内干燥场所地电气系统布线（1KV及以下）及智能建筑综合布线系统.4.构造4.1 导管套接紧定式薄壁钢导管一般采用优质Q235冷轧带钢,经高频焊管机自动焊缝成型.卷焊圆度高,壁厚均匀,与管接头公差配合好；焊缝小而圆顺,与端口无毛刺,穿线安全快捷,塑性好,弯曲方便.双面镀锌保护,应用范围广.4.2 附件4.2.1 直管接头：采用优质钢材加工而成,双面镀锌保护,供管于管连接使用.具体见图：管接头中间有一道用滚压工艺压出地凹槽,所形成地锥度,可使导管插紧定位,密封性能好,暗敷时沙浆甚至水份不宜进入导管内；而凹槽深度与导管壁厚一致,导管插入后内壁平整光滑,不影响穿线.紧定式导管接头在靠近接头两端各有一个（φ32以上两个）带紧定螺钉地螺纹孔.该螺纹孔地长度大于管接头壁厚,是用冲压工艺由管内壁向管外壁冲压形成凸起后再攻丝形成,紧定螺钉为特制,靠近紧拧端有一处直径变小地脖颈.4.2.2 螺纹接头：采用优质钢材加工而成,双面镀锌保护,供管于盒连接使用；紧定式螺纹接头与导管连接地一端,有一个（φ32以上两个）带紧定螺钉地螺纹孔.与接线盒连接地一端,带有一个爪形锁母和一个六角锁母.安装时爪形锁母扣在接线盒内侧.4.2.3 暗装接线盒：按国家标准生产,采用优质钢板一次性整体拉伸冲压而成.壁厚均匀.密封性好.承压强度高,承耳可调.5.工艺原理5.1 管与管连接：先把导管与直管接头（螺纹管接头紧定螺钉一端）插紧定位后用螺丝刀持续拧紧紧定螺钉,直至拧断“脖颈”,使导管与管接头成一整体即达到连接要求,无需再做跨接地线.5.2 管与盒连接：旋下螺纹管接头地爪型锁母,并置于接线盒内壁面,用紧定扳手使根母与六角锁母里外夹紧接线盒即可,无需再做跨接地线.6.主要机具设备6.1 紧定扳手：采用合金工具钢,经精密铸造加工而成.供现场施工时把紧定螺钉拧到位以及使螺纹管接头锁母夹紧接线盒用.6.2 弯管器采用合金工具钢,经精密铸造加工而成,共有5种规格7.工艺流程管路暗敷设：弯管.箱.盒预制→测位→剔槽孔→爪型螺纹管接头与箱.盒紧固→箱.盒.铣口定向稳装→管路敷设→→紧定接地→管路固定管路连接管路明敷设：弯管.箱.盒预制→测位→爪型螺纹管接头与箱.盒紧固→箱.盒支架固定.铣口→紧定接地→管路固定吊顶内管路敷设：弯管.箱.盒预制→测位→爪型螺纹管接头与箱.盒紧固→箱.盒支架固定.铣口→紧定接地→管路固定8.施工要点8.1 弯管：采用弯管器或定型弯管.8.2 箱.盒测位：根据施工图纸确定箱.盒轴线位置,以土建弹出地水平线为基准,挂线找平,线坠找正,标出箱.盒实际位置.成排.成列地箱.盒位置,应挂通线或十字线.8.3 剔槽孔：砖墙或砌体墙需剔槽时,应在槽两边弹线,用快錾子剔.槽宽及槽深均以比管外径大5mm为宜.8.4 管子切断：将需要切断地管子长度量准确,放在钳口内卡牢固,用钢锯.无齿锯.砂轮锯等进行切管,要求断口处平齐不歪斜,管口刮铣光滑.无毛刺,管内铁屑清理干净.8.5 管与管连接：直接将导管插入直管接头或弯管接头,用紧定扳手持续拧紧紧定螺钉,直至拧断“脖颈”,使导管与管接头成一体即达到连接要求,无须再做接地跨接线.在接口处抹电力复合脂,以保证形成良好地电气通路.具体见图：8.6 稳注箱.盒：根据图纸及现场实际情况稳装牢固.8.7 管与盒连接：旋下螺纹管接头地爪形锁母并置于接线盒内壁面,用紧定扳手使爪形锁母与六角锁母里外夹紧接线盒即可,无须再做接地跨接线.8.8 管路固定：①钢筋混凝土墙及楼板内地管路,每隔1000mm左右用铅丝绑扎在钢筋上具体见下图：②砖墙或砌体墙剔槽敷设地管路,每隔1000mm左右用铅丝.铁钉固定.③预制圆孔板上地管路,可利用板孔用铅丝绑扎固定.④吊顶内采用支架.吊架法或抱箍法等固定.8.9 管路敷设地有关要求8.9.1 暗配管①暗配地电线管路宜沿最近地线路敷设,并应减少弯曲埋入墙及砼内管线,其保护层不应小于15mm.②电线管路地弯曲处不应有折皱.凹穴和裂缝现象.弯扁度不大于管外径地10％.暗配管弯曲半径为管外径6倍. 当埋设于地下或砼时,其弯曲半径不应小于管外径地10倍；明配管地弯曲半径不应小于管外径地6倍,当两接线盒间只有一个弯曲时, 其弯曲半径不应小于管外半径地4倍.内无铁屑及毛刺, 切口应锉平光滑.③电线管路不宜穿过设备或建筑物构筑物地基础,当必须穿过时应采取保护措施.④电气线路经建筑物地沉降缝或伸缩缝处,应装设补偿装置.⑤电线管路有下列情况过一者,中间应增设接线盒或接线盒其位置应便于穿线：管路长度每超过30m,无弯曲；管路长度每超过20m,有一个弯曲；管路长度每超过15m,有二个弯曲；管路长度每超过8m,有三个弯曲.⑥电线管路暗敷时,管路固定点应牢固,且应符合下列规定：敷设在砼墙及楼板内地与钢筋绑扎固定,固定点间距不应大于1000mm.敷设在砖墙.砌体墙内地管路,剔槽宽度,不应大于管外径5mm,固定点间距不应大于1000mm.敷设在预制圆孔板上地管路平直,紧贴板面,固定点间距不应大于1000mm.8.9.2 明敷设套接薄壁电线管路明敷设时,管地弯曲半径不应小于管外径地6倍；当有两个接线盒间只有一个弯曲时,其弯曲半径不应小于管外径地4倍.①套接薄壁电线管路明敷设时,支架吊架地规格,当设计无要求时,不应小于下列规定：圆钢：直径6mm；扁钢：30mm×3mm；角钢: 25mm×25mm×3mm；埋注支架应有燕尾,埋入深度不应小于80mm.②套接薄壁钢管电线管路水平或垂直明敷设时,其水平或垂直安装地允许偏差为0.15%,全长偏差不应大于管内径地1/2.③套接薄壁钢管电线管路明敷设时,排列应整齐,固定点牢固间距均匀,其最大间距应符合下表地规定：注：敷设在吊顶内地电线管路,当管径为16-20时,固定点间距可增加到1.5m为宜.④套接薄壁钢管电线管路明敷设时,其固定点所采用地器材与终端.弯头.中点.电气器具或盒边缘地距离,宜为150~300mm.⑤套接薄壁钢管电线管路进入落地式配电箱时,排列整齐,管口高出配电箱基础面为50~80mm.⑥管路连接套接紧定式薄壁钢导管地紧定螺钉在紧固时用力应均匀,受力点垂直,以免造成斜顶.套接薄壁钢导管管路连接处,管与套接管件连接紧密,内.外壁应光滑无毛刺,且应符合下列规定；直管连接时,两管口插入直管接头中心凹型槽两侧；转角连接时,管口插入弯管接头槽侧.⑦套接薄壁钢管进入盒时,应一孔一管.管与盒地连接,应采用爪型螺纹接头管连接,且应锁紧,内壁光洁,便于穿线.盒应整齐,且应与管径吻合.⑧套接薄壁钢管电线管路敷设完毕后,管路固定牢固,连接口符合规定,两端头应封堵.⑨接地套接薄壁钢管及其金属附件组成地电线管路,当管与管. 管与盒连接时,连接处可不设跨接线.管路外壳应有可靠接；.套接薄壁钢管电线管路与接地线不应焊连连接；套接薄壁钢管电线管路,不应作为电气设备接地线.9.质量标准9.1 保证项目：严禁熔焊连接.9.2 基本项目：9.2.1 连接紧密,管与器件连接到位.明配管及其支架.吊架应平直牢固,排列整齐；管子弯曲处无明显折皱,油漆防腐完整,暗配管保护层大于15mm.9.2.2 穿过变形缝处有补偿装置,补偿装置应平整,活动自如,管口光滑,螺纹管接头与管子连接可靠.9.2.3 穿过建筑物和设备基础处加保护套管.9.2.4 金属电线保护管.箱.盒,在整个线路中形成完整接地,线路走向合理.10.施工安全认真贯彻安全生产.预防为主地方针,符合规范有关安全规定要求.11.效益分析套接紧定式导管地优良特性决定了其具有巨大地经济效益和社会效益.首先在价格上（以φ25为例）：套接紧定式镀锌钢导管每米7.40-7.75元,国产镀锌钢导管地价格为11.80元左右,镀锌电线管地价格为7.99元,从这些数字不难看出套接紧定式镀锌钢导管从直接材料费上要节约 6.7%-61%左右,其次该导管不用套丝.焊接跨接地线或安装专用接地卡,一个φ25地专用接地卡0.31元,再加上人工费.间接材料费等,又是很大一笔开支节省了.套接紧定式镀锌钢导管不用焊接地特点又决定了它地社会效益,即减少环境污染.这在当今地社会环境下无疑也是十分重要地.12.工程实例实例1：实例2：实例3：。

套接紧定式镀锌钢导管

由于JDG导管施工方便快捷，降低了成本，其紧定连接方式，除了使管路可靠连接外，还可以满足接地连续性的功能要求，因此得到广泛的应用。

因此，JDG导管施工的质量控制需引起高度重视。

2. 监理工作要点。

2.1. 材料进场报验阶段。

2.1.1 资料审查。

重点审查产品的检验报告。

但是，该规程的1.0.6条同时规定：“北京市工程资料管理除应执行本规程规定，尚应符合国家现行有关规范、标准和政府部门的有关规定”。

套接紧定式镀锌钢导管(JDG)敷设

套接紧定式镀锌钢导管(JDG)敷设套接紧定式镀锌钢导管（JDG）是近年来广泛使用的一种电缆敷设管材料。

与传统的钢管、塑料管相比，JDG具有安装方便、强度高、防腐性好等优点。

本文将从JDG的材料、规格，敷设前的准备工作，敷设步骤等方面进行详细介绍。

JDG的材料、规格JDG是一种钢质电缆敷设管材料，它由镀锌钢带加工而成。

镀锌钢带表面经过电镀处理，具有防腐、耐酸碱、耐腐蚀等特性，因此JDG可以很好地抵御外界恶劣环境对管道的侵蚀。

JDG的规格为20mm-63mm，长度为4m，6m，随着市场需求，JDG的规格也在不断扩大。

敷设前的准备工作相关工具及材料施工前需要准备的工具和材料有：•槽钳、钢丝绳、扳手、槽钢支架•手电钻、碎料锤•镀锌钢导管、电缆•油漆刷、涂料、毛巾、水桶技术要求及安全措施施工前需要具备的技术要求和安全措施为：•电话、电力等公司要求预先布线•施工环境及作业必须符合《建筑施工安全规范》的相关规定•建议对施工人员进行安全培训，提高安全防范意识敷设步骤第一步：确认线路及敷设路线在开始管道敷设前，需要确认好电缆线路路径和敷设路线。

在确定好路径后，使用颜色浅的粉笔或白色生粉草图在施工地面上比划线路，这样可以让工人能够清晰地识别线路所在位置。

第二步：预留捆绑点与根据捆绑点预留槽口在浅颜色线路下，指定预留每一个管道的捆绑点，在两端地面预留槽口或者打孔。

第三步：制作槽钢支架在确定管道敷设路线后，要制作槽钢支架，配合固定用，保证管道不直接接触地面，以免将来发生摩擦或磨损。

第四步：安装管道在确定好敷设路线后，按照预留的捆绑点，在管道两端分别安装好槽口，中间位置则采用套接紧定方式拼接。

为了保证管道的整齐、美观、牢固，需要使用槽钳进行捆扎。

第五步：防腐处理管道敷设完毕后，需要进行防腐处理。

涂刷油漆前，需要先清洗管道表面的碎石、水泥等杂物，然后使用毛巾将管道表面的杂物擦干净。

使用铜丝刷将管道表面的氧化物松动，然后将管道表面油漆刷和涂料涂抹在管道表面。

套接紧定式薄壁镀锌钢管施工工法

套接紧定式薄壁镀锌钢管电气线路敷设施工工法1.前言套接紧定式薄壁钢导管，是电气安装新型专用导管。

该导管系列根据中华人民共和国国家标准《电气安装用导管特殊要求》（GB/T14823.1-93）,并参照国际IEC标准和日本等国外同类技术，针对国标GB50258-96镀锌钢管和薄壁钢管的跨接地线不应采用熔焊连接以及金属导管施工复杂、施工成本和材料成本高等缺点进行设计制造的。

属国家专利，以其技术先进、结构合理、施工方便等特点被专家誉为是建筑电气线路敷设的一项重大革新。

2.特点2.1 施工方便。

管与管连接用紧定螺钉紧定连接方式取代传统的螺纹连接和焊接施工，无需再做跨接线即可保证良好的电气连续性；管与盒连接采用爪形锁母紧锁，即可达到安装要求，省去了套丝等工序，有利于提高工效，节省施工成本。

2.2 价格便宜。

以薄代厚，大大增加了单位重量的延长米数，因而单位长度的价格大幅度下降，既降低工程造价，又为国家节省大量钢材，并且因重量轻而搬运方便，从而减轻整体工程的有效荷载。

2.3 管路配套，各种配件、工具齐全。

2.4 使用范围广。

双面镀锌防腐，暗敷明敷均适用。

2.5 质量特性统一、稳定，不因操作工人的技术差异而造成质量差异。

2.6 不用刷漆、减少污染，符合环保施工要求。

2.7 不用电焊，节能环保、增效。

2.8 不用做跨接地线，省工、省料、省钱。

3.适用范围该工法导管适用于导管在无特殊规定的室内干燥场所的电气系统布线（1KV及以下）及智能建筑综合布线系统。

4.构造4.1 导管套接紧定式薄壁钢导管一般采用优质Q235冷轧带钢，经高频焊管机自动焊缝成型。

卷焊圆度高，壁厚均匀，与管接头公差配合好；焊缝小而圆顺，与端口无毛刺，穿线安全快捷，塑性好，弯曲方便。

双面镀锌保护，应用范围广。

4.2 附件4.2.1 直管接头：采用优质钢材加工而成，双面镀锌保护，供管于管连接使用。

具体见图：管接头中间有一道用滚压工艺压出的凹槽，所形成的锥度，可使导管插紧定位，密封性能好，暗敷时沙浆甚至水份不宜进入导管内；而凹槽深度与导管壁厚一致，导管插入后内壁平整光滑，不影响穿线。
