大型地下结构三维地震响应特点研究

合集下载

超大型地下洞室群的随机地震响应分析

超大型地下洞室群的随机地震响应分析

超大型地下洞室群的随机地震响应分析摘要:地下结构的地震响应分析由于结构-围岩的动力相互作用及地震动输入的不确定性而十分复杂,尤其是对空间尺度很大的大型水电站的超大型地下厂房洞室群,地震动输入的空间变化特性将对结构的地震动响应产生重要的影响。

本文首先通过阻尼影响-抽取法求出地下结构无限围岩介质的动阻抗,在此基础上通过考虑地震动输入空间变化的随机过程模型,采用随机分析方法研究了地震动输入机制对地下洞室群动力响应的影响。

结果表明,地震波的行波效应、空间相干性损失及散射效应是影响地下结构动力响应的关键因素。

考虑地震波的行波效应和空间相干性损失可以使地下结构的地震响应降低,但是地震波的散射效应可以增大地下结构的地震响应,结构的动力响应分析必须综合考虑这几项影响。

关键词:随机分析相互作用行波效应散射超大型地下洞室群的地震反应分析,由于与围岩的动力相互作用而变得十分困难,其响应特点与地面结构有明显的差别,目前还缺乏比较完善和合理的计算模型和计算方法。

其主要难点在于要全面分析地下结构在地震中的表现,除要考虑无限地基的刚度和辐射阻尼影响以外,地震动的震源特性以及地震波在不均匀介质中的传播规律对结构响应的影响也必须加以研究探讨。

结构的地震响应分析精度受制于几个方面的因素,如物理模型、计算方法及地震动输入机制等,这些因素是彼此关联的。

但是,由于地震动的不可精确预测性和不可重复性,目前对结构地震响应分析采用的场址地震动的研究还落后于对结构动力反应分析方法的研究,仍带有很大的随机性,尤其是对于大型地下洞室的地震动输入机制研究还处于探索阶段。

首先是缺乏大型地下洞室群的实际震害资料,目前国内外有关的地下洞室震害调查基本上为3m~6m直径大小,象溪洛渡地下厂房这种位于正常蓄水位以下400m,洞室跨度30m,高度近90m,长度几百米的地下洞室的实际震害资料基本上没有;其次是缺乏地下地震动的实际观测资料,这是地震动观测中的薄弱环节,也是地下结构抗震设计中的困难所在。

地下隧道的地震响应分析与抗震设计

地下隧道的地震响应分析与抗震设计

地下隧道的地震响应分析与抗震设计地下隧道作为城市交通的重要组成部分,对于自然灾害的抵御具有极高的要求,其中地震是最为关键的考虑因素之一。

本文将对地下隧道的地震响应分析与抗震设计进行论述,以期提出有效的解决方案。

一、地震对地下隧道的影响地震是地下隧道的主要外部荷载,其对隧道结构和地下设施的影响非常明显。

地震能引起隧道发生震动、位移、变形等变化,给隧道结构以及内部设施带来巨大的破坏。

因此,对地震的影响进行深入的研究是进行地下隧道设计的前提。

二、地下隧道的地震响应分析为了准确评估地震对地下隧道的影响,需要进行地震响应分析,以确定隧道结构对地震荷载的反应。

地震响应分析主要包括几个关键步骤:地震输入、模型建立、振动特性分析、地震响应分析及结果评估。

1. 地震输入地震输入是地震响应分析的基础,需要根据隧道所处地区的地震活动情况,选取适当的地震动参量。

常用的地震输入参数包括地震烈度、加速度时程等。

2. 模型建立在进行地震响应分析前,需要建立地下隧道的有限元模型。

该模型要考虑到地震荷载对隧道结构的作用以及隧道的几何形状、材料性质和边界条件等。

合理的模型建立是准确分析地震响应的关键。

3. 振动特性分析振动特性分析是地震响应分析的前提。

通过振动特性分析,可以获得隧道结构的固有频率、模态形状等信息,以指导后续的地震响应分析。

4. 地震响应分析及结果评估根据选取的地震输入以及建立的模型,进行地震响应分析,并评估分析结果。

地震响应分析的结果包括隧道结构的加速度响应、位移响应等参数,通过对这些参数的评估,可以判断地震对隧道的破坏程度。

三、地下隧道的抗震设计在地下隧道的设计中,抗震设计是非常重要的环节。

抗震设计旨在提高隧道结构的抗震能力,减少地震造成的损害。

下面将介绍地下隧道抗震设计的主要内容。

1. 设计参数的选择地下隧道的抗震设计需要根据设计参数进行。

主要设计参数包括剪切强度、抗弯强度、抗震位移等,这些参数的选择应根据所处地区的地震烈度以及隧道结构的特点来确定。

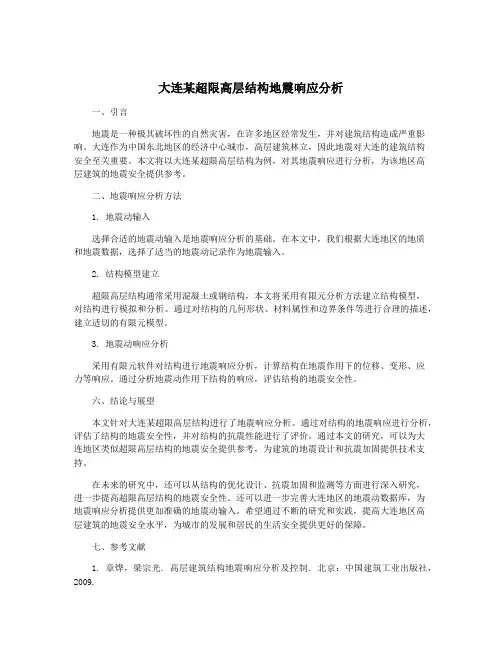

大连某超限高层结构地震响应分析

大连某超限高层结构地震响应分析

大连某超限高层结构地震响应分析一、引言地震是一种极其破坏性的自然灾害,在许多地区经常发生,并对建筑结构造成严重影响。

大连作为中国东北地区的经济中心城市,高层建筑林立,因此地震对大连的建筑结构安全至关重要。

本文将以大连某超限高层结构为例,对其地震响应进行分析,为该地区高层建筑的地震安全提供参考。

二、地震响应分析方法1. 地震动输入选择合适的地震动输入是地震响应分析的基础。

在本文中,我们根据大连地区的地质和地震数据,选择了适当的地震动记录作为地震输入。

2. 结构模型建立超限高层结构通常采用混凝土或钢结构,本文将采用有限元分析方法建立结构模型,对结构进行模拟和分析。

通过对结构的几何形状、材料属性和边界条件等进行合理的描述,建立适切的有限元模型。

3. 地震动响应分析采用有限元软件对结构进行地震响应分析,计算结构在地震作用下的位移、变形、应力等响应。

通过分析地震动作用下结构的响应,评估结构的地震安全性。

六、结论与展望本文针对大连某超限高层结构进行了地震响应分析。

通过对结构的地震响应进行分析,评估了结构的地震安全性,并对结构的抗震性能进行了评价。

通过本文的研究,可以为大连地区类似超限高层结构的地震安全提供参考,为建筑的地震设计和抗震加固提供技术支持。

在未来的研究中,还可以从结构的优化设计、抗震加固和监测等方面进行深入研究,进一步提高超限高层结构的地震安全性。

还可以进一步完善大连地区的地震动数据库,为地震响应分析提供更加准确的地震动输入。

希望通过不断的研究和实践,提高大连地区高层建筑的地震安全水平,为城市的发展和居民的生活安全提供更好的保障。

七、参考文献1. 章烨,梁宗光. 高层建筑结构地震响应分析及控制. 北京:中国建筑工业出版社,2009.2. 袁波,吕瑞守. 结构地震工程. 北京:中国建筑工业出版社,2013.3. 王志刚,李新. 地震动参数的统计分析与地震响应. 北京:地震出版社,2015.。

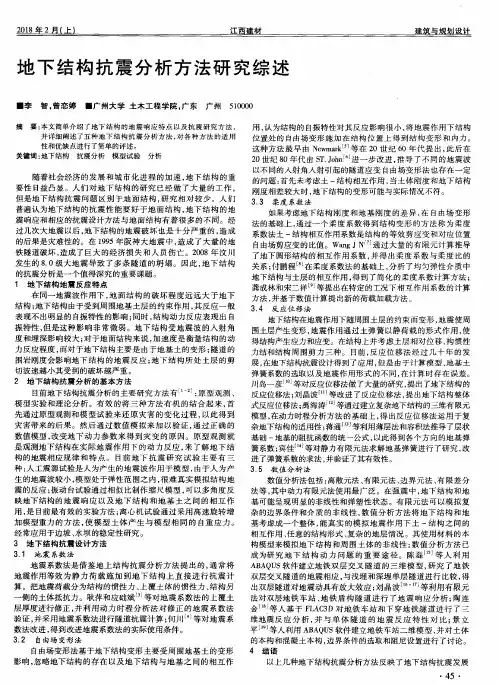

地下结构抗震分析方法研究综述

地下结构抗震分析方法研究综述
在 同一地震波作 用下 ,地 面结构 的破 坏程度 远远 大 于地 下 结构 ;地下结构 由于受 到周围地基土层 的约束作用 ,其 反应一般 表现不 出明显的 自振特性 的影 响 ;同时 ,结构 动力反应 表现 出 自 振特性 ,但 是这种 影 响非常微 弱 。地 下结 构受地 震波 的入 射 角 度和埋深影 响较大 ;对 于地 面结构来说 ,加速是 由于地基土 的变形 ;隧道 的 围岩刚度会影 响地 下结 构 的地震 反应 ;地 下结 构所处 土层 的剪 切波速越小其受 到的破坏越严重 。 2 地 下结 构 抗 震 分 析 的 基 本 方 法
如果 考 虑 地 下 结 构 刚 度 和 地 基 刚 度 的 差 异 ,在 自 由 场 变 形 法 的基础上 ,通过一个 柔度 系数 得到结 构变 形 的方 法称 为柔度 系数法 土 一结构 相互 作用系数是结构 的等效剪应变 和对应位 置 自由场剪应变 的 比值 。Wang J N 通过 大量的有 限元计 算推导 了地下 圆形结构 的相互 作用 系数 ,并得 出柔 度系数 与柔 度 比的 关系 ;付鹏程 在 柔度系数法的基础上 ,分 析了均匀 弹性 介质 中 地下结构与土层 的相互作 用 ,得到 了简化 的柔度 系数计算方 法 ; 龚成林和宋二祥 等提 出在特定 的工况下相 互作用 系数 的计 算 方 法 ,并 基 于 数 值 计 算 提 出 新 的 荷 载 加 载 方 法 。 3.4 反 应 位 移 法
关键词 :地下结构 抗震分析 模型试验 分析
随着社会经 济的发展 和城市 化进程 的加 速 ,地下 结构 的重 要性 日益 凸显 。人 们对 地下 结构 的研究 已经做 了大量 的工 作 , 但是地下结构抗 震 问题 区别 于地 面结构 ,研究 相对 较少 。人 们 普遍 认为地下结构 的抗震 性 能要好 于地 面结 构 ,地下 结构 的地 震 响应和相应 的抗震设计 方法 与地 面结构有着很 多 的不 同。经 过几次大地震 以后 ,地下结构 的地 震破坏也 是十分严 重 的,造 成 的后 果是灾难性 的。在 1995年 阪神大地震 中,造成 了大量 的地 铁 隧道破坏 ,造 成了 巨大 的经济 损失 和人 员伤亡 。2008年汶 川 发生 的 8.0级 大地震 导致 了多 条隧道 的坍 塌 。因此 ,地 下结 构 的抗震 分析是一个值得深究 的重要课 题 。 1 地 下 结 构 地 震 反 应 特 点

地下土体动力响应分析与地震设计

地下土体动力响应分析与地震设计

地下土体动力响应分析与地震设计地震是一种毁灭性的自然灾害,对人类社会和建筑物造成巨大的伤害。

在地震工程中,地下土体的动力响应分析是一项重要的研究内容,对地震设计起着关键作用。

地震时,地下土体会受到地震波的激励,产生位移、应变、应力等动力效应。

地震波的传播和地下土体的动力响应是复杂的物理过程,涉及振动理论、地震工程力学等多学科知识。

因此,地下土体动力响应分析需要采用合适的数值模拟方法,以获得准确可靠的结果。

在地震设计中,一项重要的任务是评估地下土体的抗震性能。

抗震设计的目标是通过控制地震波引起的应力和应变,确保地下土体在地震作用下仍然具有足够的强度和稳定性。

因此,地下土体动力响应分析是抗震设计过程中不可或缺的一环。

地下土体动力响应分析方法多种多样,常见的有等效线弹性模型、本构模型、离散元模型等。

等效线弹性模型适用于土体较为均匀的情况,可以简化计算过程,但对非线性效应的模拟有一定的局限性。

本构模型基于土体的力学特性和变形特性,可以较好地模拟土体的非线性效应,但计算过程相对复杂。

离散元模型则模拟土体颗粒的运动和相互作用,适用于非均质土体的分析,但计算量较大。

地下土体动力响应分析的结果对地震设计具有重要的指导意义。

通过分析地下土体的位移、应变、应力等参数,可以确定设计参数和结构形式,以提高地下土体的抗震性能。

例如,可以通过加固土体或增加土体的阻尼来减小土体的变形和应力,从而提高结构的稳定性和安全性。

近年来,随着计算机技术的发展和数值模拟方法的进步,地下土体动力响应分析在地震设计中得到了广泛应用。

利用高性能计算技术和大规模并行计算,可以模拟更大尺度的地下土体系统,获得更准确的动力响应结果。

同时,结合灾害风险评估和可靠性分析方法,可以更全面地评估地下土体的抗震性能,为地震设计提供更科学的依据。

总之,地下土体动力响应分析是地震设计的重要内容,对于保护人类社会和建筑物的安全至关重要。

通过合适的数值模拟方法和分析手段,可以准确评估地下土体的动力响应特性,指导工程设计过程,提高结构的抗震性能。

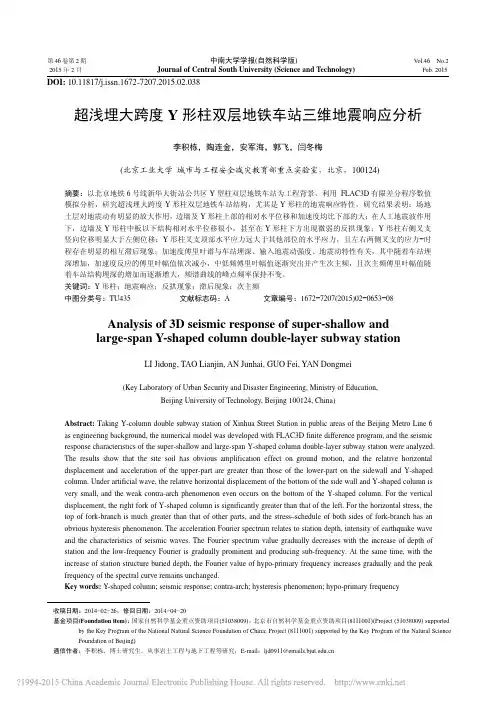

超浅埋大跨度Y形柱双层地铁车站三维地震响应分析_李积栋
