盘式制动器拆装与检修实训课课程教案

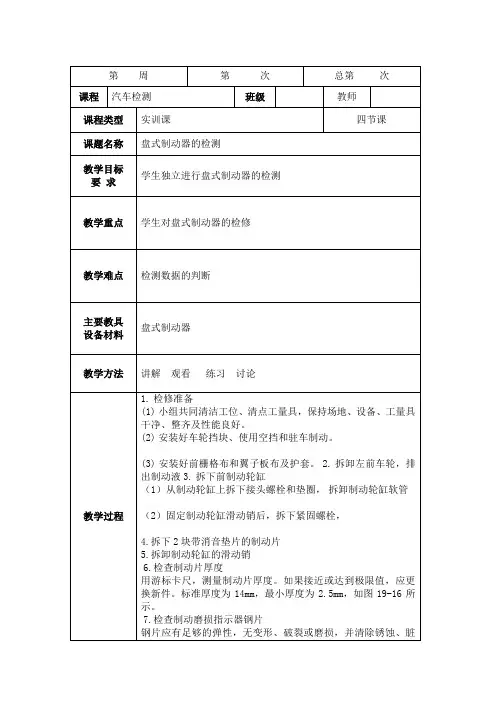

最新 盘式制动器检修实训教案
7.检查制动磨损指示器钢片
钢片应有足够的弹性，无变形、破裂或磨损，并清除锈蚀、脏物或其他污染。
8.检查制动盘厚度
使用干净棉纱将前轮制动盘的摩擦表面擦拭干净，用千分尺测量制动盘厚度，标准厚度为20mm，最小厚度为18mm。
(2) 安装好车轮挡块、使用空挡和驻车制动。
(3) 安装好前栅格布和翼子板布及护套。 2. 拆卸左前车轮，排出制动液 3. 拆下前制动轮缸
（1）从制动轮缸上拆下接头螺栓和垫圈， 拆卸制动轮缸软管
（2）固定制动轮缸滑动销后，拆下紧固螺栓，
4.拆下2块带消音垫片的制动片
5.拆卸制动轮缸的滑动销
6.检查制动片厚度
第 周
第 次
总第 次
课程
汽车检测
班级
教师
课程类型
实训课
四节课
课题名称
盘式制动器的检测
教学目标
要 求
学生独立进行盘式制动器的检测
教学重点
学生对盘式制动器的检修
教学难点
检测数据的判断
主要教具
设备材料
盘式制动器
教学方法
讲解 观看 练习 讨论
教学过程
1. 检修准备
(1) 小组共同清洁工位、清点工量具，保持场地、设备、工量具干净、整齐及性能良好。
9．拆下制动盘注意在制来自盘和轮毂上作记号。 10．安装制动盘
注意选择制动盘摆动量最下的位置进行安装，检查制动盘摆动量。 （1）临时紧固制动盘，紧固力矩为103N·m。
（2）使用干净棉纱．将前轮制动盘摩擦表面擦拭干净。
（3）将百分表表座吸附在转向节的适当位置，测量制动盘端面跳动量。桑塔纳2000GSi 型轿车前轮制动器制动盘端面跳动量≤0.06mm，如果制动盘的端面跳动量已接近或超过允许值范围，应更换。
前盘式制动器拆装实习教案
前盘式制动器拆装实习教案一、实习目标1.了解前盘式制动器的工作原理和结构。
2.学会前盘式制动器的拆装步骤以及每一步骤的注意事项。
3.掌握前盘式制动器的拆装过程中使用的工具和设备。
二、教学准备1.工具：扳手、螺丝刀、橡胶锤等。
2.设备：汽车前盘式制动器实物。
三、教学步骤1.理论知识讲解（15分钟）a.概述前盘式制动器的工作原理和结构。
b.介绍前盘式制动器的主要构件，如制动盘、制动卡钳、制动片等。
c.解释前盘式制动器的拆装的重要性和必要性。
2.拆装准备工作（15分钟）a.仔细观察前盘式制动器的结构，了解每个构件的位置和连接方式。
b.准备好需要使用的工具和设备。
3.拆卸制动盘（30分钟）a.先松开轮胎螺丝，将车轮抬起。
b.使用扳手将制动卡钳的螺栓松开。
c.将制动卡钳从制动盘上取下。
d.使用橡胶锤轻轻敲打制动盘，使其松动。
e.将制动盘从轮毂上取下。
4.更换制动片（30分钟）a.检查并清理制动卡钳和制动盘的表面，清除积尘和污垢。
b.检查制动盘的磨损情况，确定是否需要更换。
c.使用扳手拆卸制动卡钳上的螺栓，将制动片取下。
d.将新的制动片安装到制动卡钳上。
e.重新安装制动卡钳，拧紧螺栓。
5.安装制动盘和收尾工作（30分钟）a.将新的制动盘放在轮毂上，对准螺栓孔。
b.将制动卡钳放回制动盘上，拧紧螺栓。
c.抬起车轮，拧紧轮胎螺丝。
d.测试制动器是否正常工作，检查制动盘和制动片的安装是否牢固。
四、教学总结（10分钟）对前盘式制动器的拆装实习进行总结，强调实习中的注意事项和操作技巧。
鼓励学生加强实习的习惯养成，提高操作能力。
五、教学评价通过观察学生实习过程中的操作技巧和实习结果，进行评价，鼓励学生互相交流并讨论实习中遇到的问题和解决方法。
六、教学延伸1.引导学生进行更复杂制动系统的拆装实习，如后盘式制动器的拆装。
2.组织学生参观汽车维修厂，观摩专业技术人员进行前盘式制动器的维修与更换。
通过前盘式制动器的拆装实习，学生能够更加深入地了解汽车制动系统的工作原理和结构，培养实际操作能力，为以后的职业生涯打下坚实的基础。
中职教育一年级下学期《盘式制动器拆装》教学设计
步骤1
装回制动盘、按照维修手册规定扭矩拧紧固定螺栓
步骤2
安装制动分泵支架、安装螺栓、并按照维修手册规定扭矩拧紧固定螺栓
步骤3
用制动活塞复位工具、对制动活塞进行复位
步骤4
区分内外制动片、安装制动片
步骤5
安装制动分泵、去下取下分泵挂钩、安装螺栓、根据维修手册要求部分螺栓需抹润滑脂）、并按照维修手册规定扭矩拧紧固定螺栓
由制动盘和制动钳组成的制动器称为钳盘式制动器。
首先钳盘式制动器按制动钳固定在支架上的结构形式又可分为定钳盘式和浮钳盘式两类。
一、定钳意式制动器
定制动钳总成直接安装在车架或转向节上，每个制动片由一个活塞推动。
制动盘固定在轮毂上。制动钳定在车桥上，它不能旋转，也不能沿制动盘轴线方向移动。制动钳内装两个轮缸活塞，分别压住制动盘两侧的制动块。
新授
（操作）
盘式制动器采用两个制动片和一个制动盘来产生使车辆制动所必要的摩擦力，盘式制动系统的活塞安装在制动钳里或固定在制动钳上，制动钳不转动，因为它与汽车底盘相连接。
制动压力垂直作用于转动的制动盘上，与鼓式制动器不同，盘式制动器没有自增力作用，也就是说，盘式制动器需要比鼓式制动器更大的作用力才能达到同样的制动效果。因此，盘式制动器通常应用于助力制动系统。
查阅维修手册、32件套、一字十字螺丝刀、尖嘴钳、制动活塞复位工具等。
下面我们来学习盘式制动器拆卸：
步骤1
将车辆停入举升车位，拉起驻车制动（拆卸前制动器）
步骤2
打开发动机舱盖、打开制动液壶盖、放置车轮挡块。
步骤3
取下车轮毂盖、使用指针式扭力扳手对角预松轮胎固定螺栓，
步骤4
将举升机升至工作位置、安置好举升机支撑臂，（注意举升机上保险、分两次举升车辆、）。
前盘式制动器拆装实习教案
前盘式制动器拆装实习教案实习目标：通过拆装前盘式制动器的实习，掌握前盘式制动器的结构和工作原理以及正确的操作步骤。
实习时间：2个课时实习准备：1.前盘式制动器拆装工具：扳手、螺丝刀、千斤顶等。
2.实习所需材料：前盘式制动器、安全支架、拧紧螺栓等。
实习步骤：第一步：学习前盘式制动器的结构和工作原理（15分钟）1.请实习生阅读相关资料，了解前盘式制动器的组成部分和工作原理。
2.解答实习生的问题，确保他们对前盘式制动器有基本的理解。
第二步：安全操作和准备（10分钟）1.强调实习时的安全措施，确保实习生佩戴好安全装备。
2.检查实习场地，确保有良好的通风和灯光，并提供所需的工具和材料。
第三步：拆装前盘式制动器（50分钟）1.使用千斤顶将车辆抬升至合适的高度，确保工作空间充足。
2.使用扳手拧松前轮螺栓，将轮胎取下，并将车辆稳固地支撑在安全支架上。
3.使用扳手或螺丝刀拆卸固定前盘式制动器的螺栓，并将制动器组件进行分离。
4.观察和分析拆下的制动器组件，检查制动器盘、制动器钳、刹车片等是否磨损或损坏。
5.使用清洁剂或刹车清洁剂清洗制动器盘和刹车片，移除积聚的油污和灰尘。
6.根据需要，更换磨损或损坏的制动器组件。
7.将新的制动器组件装回制动器钳，在拧紧螺栓之前确保组件的正确安装和定位。
8.使用扳手或螺丝刀拧紧制动器螺栓，确保制动器组件牢固固定在制动器钳上。
9.完成拧紧螺栓后，重新安装轮胎并拧紧螺栓。
10.使用千斤顶将车辆放下，并测试制动器的工作状态。
第四步：总结和讨论（15分钟）1.请实习生总结整个实习过程中所学到的知识和经验。
2.讨论实习中遇到的问题和解决方法。
3.强调正确的操作步骤和安全措施，并鼓励实习生持续学习和实践。
盘式车轮制动器的拆装教案
盘式车轮制动器的拆装教案一、教学内容本节课的教学内容选自《汽车维修与保养》教材第四章第二节，主题为“盘式车轮制动器的拆装”。
具体内容包括：盘式车轮制动器的结构原理、拆装工具的选择、拆装步骤及注意事项。
二、教学目标1. 了解盘式车轮制动器的结构原理，掌握其主要组成部分及功能。
2. 学会正确选择拆装工具，掌握盘式车轮制动器的拆装步骤及注意事项。
3. 培养学生的动手能力、观察力和团队合作精神。
三、教学难点与重点1. 教学难点：盘式车轮制动器的拆装步骤及注意事项。
2. 教学重点：盘式车轮制动器的结构原理、拆装工具的选择和使用。
四、教具与学具准备1. 教具：汽车维修工具一套，包括扳手、螺丝刀、钳子等。
2. 学具：每组一套拆装工具，每组一个盘式车轮制动器。
五、教学过程1. 导入：通过实际操作演示，让学生了解盘式车轮制动器在汽车制动系统中的作用。
2. 知识讲解：（1）介绍盘式车轮制动器的结构原理。
（2）讲解拆装工具的选择和使用。
（3）详细讲解拆装步骤及注意事项。
3. 实践操作：（1）每组学生根据讲解内容，进行盘式车轮制动器的拆装。
（2）教师巡回指导，纠正操作错误。
4. 随堂练习：（1）让学生复述盘式车轮制动器的结构原理。
（2）让学生演示拆装工具的正确使用方法。
六、板书设计1. 板书盘式车轮制动器的拆装2. 内容：（1）结构原理（2）拆装工具（3）拆装步骤及注意事项七、作业设计1. 作业题目：（1）简述盘式车轮制动器的结构原理。
（2）列举拆装盘式车轮制动器时需要注意的事项。
2. 答案：（1）盘式车轮制动器的结构原理：盘式车轮制动器主要由制动盘、制动钳、摩擦片等组成，通过摩擦片与制动盘的摩擦，实现制动效果。
（2）拆装注意事项：选择合适的拆装工具，注意安全，避免损坏零件。
八、课后反思及拓展延伸1. 课后反思：对本节课的教学效果进行反思，找出不足之处，为下次教学做好准备。
2. 拓展延伸：（1）让学生了解其他类型的车轮制动器。
盘式车轮制动器的拆装教案
盘式车轮制动器的拆装教案一、教学内容本节课的教学内容来源于《汽车维修技术与实践》第十二章“汽车制动系统”，具体包括盘式车轮制动器的结构原理、拆装步骤及注意事项。
二、教学目标1. 理解盘式车轮制动器的工作原理及其在汽车制动系统中的作用。
2. 学会正确拆装盘式车轮制动器，并能独立完成拆装操作。
3. 掌握拆装过程中应注意的安全事项，提高学生的安全意识。
三、教学难点与重点重点：盘式车轮制动器的拆装步骤及注意事项。
难点：拆装过程中的安全操作和细节处理。
四、教具与学具准备1. 教具：汽车制动系统模型、盘式车轮制动器实物、拆装工具等。
2. 学具：拆装工具、防护眼镜、手套等。
五、教学过程1. 实践情景引入：通过展示汽车制动系统模型，让学生了解盘式车轮制动器在制动系统中的位置和作用。
2. 理论讲解：详细讲解盘式车轮制动器的结构原理，使学生理解其工作原理。
3. 拆装演示：现场演示盘式车轮制动器的拆装过程，强调拆装步骤及注意事项。
4. 例题讲解：分析实际拆装过程中可能遇到的问题，给出解决方法。
5. 随堂练习：学生分组进行拆装练习，教师巡回指导。
六、板书设计1. 盘式车轮制动器的结构原理2. 拆装步骤：（1）拆卸制动盘（2）拆卸制动片（3）拆卸制动卡钳（4）安装步骤与拆卸相反3. 注意事项：（1）拆装前需检查工具是否完好（2）操作过程中要注意安全，佩戴防护眼镜、手套等（3）拆装过程中严禁敲击、摔打等暴力行为七、作业设计1. 作业题目：请简述盘式车轮制动器的拆装步骤及注意事项。
2. 答案：（1）拆装步骤：同板书设计。
（2）注意事项：同板书设计。
八、课后反思及拓展延伸2. 拓展延伸：鼓励学生深入了解其他类型的制动器，如鼓式制动器，了解它们的优缺点及适用场景。
同时，关注汽车制动系统新技术的发展动态，提高学生的专业素养。
重点和难点解析1. 拆装步骤及注意事项2. 安全操作和细节处理3. 教学过程中的实践环节一、拆装步骤及注意事项1. 拆卸制动盘：在拆卸制动盘前，需先将车辆升起并支撑稳固。
制动系统的拆装与检修教案、实训计划、任务工单
教案首页
制动系统的拆装与检修实训计划1、实训准备
制动系统的拆装与检修所需工具
2、制动系统的拆装与检修的操作流程
1）拆卸车轮
2）拆卸定位螺栓
3）取下制动钳与制动片
4）检查制动软管是否有裂纹
5) 制动器数据的测量及记录对比标准值判断是否合格
6）检修完成以后进行安装
3、制动系统的拆装与检修的注意事项
1、扭力扳手的使用方法（松、紧螺栓都必须往上抬，姿势要正确）
2、制动液禁止溅到身上（制动液具有腐蚀性，不慎溅到身上请及时用清水
清洗）
3、安装制动片时不能使用扳手、起子撬制动活塞（使用活塞压缩器）
4、正确使用量具，请勿暴力操作
4、实践操作
指导老师讲解与演示完成以后学生按分组情况进行动手实践，并完成实训工单。
教师在旁边指导，并按照一定的评分标准给学生的实训任务工单记成绩。
5、总结
1、学生自己总结经验教训。
2、对今天的实训进行讲评，表扬先进。
3、安排学生进行工具的整理，以及实训车间的卫生打扫，养成爱劳动、爱卫生的习惯。
制动系统的拆装与检修任务工单①制动器的拆装
②制动器的数据测量。
前盘式制动器拆装实习教案设计
中级工强化训练-实习教案前盘式制动器的拆装及检修一、实训课时：节二、主要内容及目的(1)熟悉盘式制动器的构造和拆装过程。
（3）熟悉使用仪器测量制动盘厚度和摩擦厚度并判断好坏。
(4)掌握盘式制动器的检修方法。
（5）熟悉盘式制动器的构造名称。
三、技术标准和要求1、外侧摩擦片及内侧摩擦片磨损极限为7.5m(包括底板)。
2、、当制动衬片磨损至厚度小于（或等于）1mm时，必须更换制动蹄总成。
四、实训器材五菱小型货车前桥车轮制动器4个，塞尺4把，游标卡尺4把，常用工具4套。
五、操作步骤及工作要点：（一）、前盘式制动器零件前盘式制动器零件、制动钳总成 2.制动钳螺栓 3.转向节 4.活塞 5.制动盘防尘罩制动盘 7.前轮轮毂轴承 8.卡簧 9.固定螺栓 10.制动分泵 11.（二）、拆卸和安装1、拆装制动盘（制动蹄片）拆卸：（1）拧松但不拆下前轮螺栓举升车辆用安全架稳定车辆，并拆下车轮。
（2）拆下制动钳体定位螺栓。
（3）从支座上拆下制动钳体。
（4）拆下制动块。
注意：用金属钩将卸下的钳体挂起，避免制动软管被过度扭曲及拉伸。
不踩制动踏板将制动块卸下。
安装步骤安装顺序与拆卸顺序相反。
（1）安装制动钳体及制动块。
（2）安装制动钳体并紧固其导向销螺栓至规定力矩。
（3）按要求紧固前车轮螺母（4）完成以上步骤后，进行测试。
2、拆装制动钳总成拆卸步骤：（1）安全地升起车辆并拆下车轮。
（2）拆下钳体上的制动软管装配螺栓。
在此之前准备一储液容器，因为在此操作中将会有制动液从制动软管中流出。
（3）拆下制动钳体导向销螺栓。
（4）从支架上拆下制动钳体。
安装步骤：安装顺序与拆卸顺序相反（1）将制动钳体安装在制动钳支架上。
（2）紧固制动钳导向销螺栓到规定力矩。
（3）按图示要求安装制动软管，并紧固其装配螺栓规定力矩。
（4）接要求紧固车轮螺母。
（5）完成以上安装步骤后，加注制动液并进行排气工作。
进行制动测试并检查各安装零部件处是否泄漏。
（三）、检查1、检查制动块摩擦衬垫检查摩擦衬垫的磨损情况。
盘式车轮制动器的拆装教案
盘式车轮制动器的拆装教案一、教学内容本节课教学内容选自《汽车维修技术》第四章第三节，详细内容为盘式车轮制动器的拆装。
通过本节课的学习，学生将了解盘式车轮制动器的基本结构，掌握拆装方法以及注意事项。
二、教学目标1. 知识与技能：学生能描述盘式车轮制动器的结构，掌握拆装步骤及方法，了解维修过程中的安全知识。
2. 过程与方法：培养学生动手操作能力，提高学生团队协作能力。
3. 情感态度与价值观：激发学生学习汽车维修技术的兴趣，增强学生的安全意识。
三、教学难点与重点教学难点：拆装过程中的注意事项，如防尘罩的拆卸、制动盘的取出等。
教学重点：盘式车轮制动器的结构、拆装步骤及方法。
四、教具与学具准备1. 教具：汽车维修手册、盘式车轮制动器模型、拆装工具、多媒体设备。
2. 学具：拆装工具、练习用车轮制动器。
五、教学过程1. 导入：通过展示一辆汽车，引导学生关注车轮制动器，提出问题：“你们知道车轮制动器的作用吗？如何进行拆装呢？”2. 新课内容：讲解盘式车轮制动器的结构、工作原理，展示拆装步骤及方法，强调注意事项。
3. 实践操作：分组进行拆装练习，教师巡回指导，解答学生疑问。
4. 例题讲解：讲解一道关于盘式车轮制动器拆装的例题，引导学生掌握拆装过程中的关键步骤。
5. 随堂练习：学生独立完成一道拆装题目，巩固所学知识。
六、板书设计1. 盘式车轮制动器的结构2. 拆装步骤及方法3. 注意事项七、作业设计1. 作业题目：请简述盘式车轮制动器的拆装步骤及注意事项。
2. 答案：拆装步骤包括：拆卸防尘罩、松开制动盘固定螺栓、取出制动盘、拆卸制动片等。
注意事项：操作过程中注意安全，防止划伤、扭伤等意外伤害。
八、课后反思及拓展延伸1. 反思：本节课学生动手操作能力得到锻炼，但在安全意识方面还需加强。
2. 拓展延伸：了解其他类型制动器的拆装方法，拓展学生知识面。
重点和难点解析1. 教学难点：拆装过程中的注意事项。
2. 教学重点：盘式车轮制动器的结构、拆装步骤及方法。
《盘式制动器拆装与检测》微课教学设计
《盘式制动器拆装与检测》微课教学设计【设计理念】本节课的设计始终坚持“做学合一”的理念，以汽车实际案例为导入点，以实际教学项目（盘式制动器的拆装与检测）为载体，把教学项目中制动盘和摩擦片检测作为重点，让学生了解制动器会产生哪些故障，为什么会产生这些故障，掌握如何检测制动器零部件并与维修手册标准数据进行对比，确定修理意见。
与企业生产岗位实践紧密联系。
让学生在“做中学，学中做”，让学生明白“学有所长，必有所用”。
同时注重对学生职业素养的养成教育，以大国工匠精神为切入点，突出当前思政教育，让学生养成良好的职业素养。
【学情分析】本次课的授课对象是中职二年级学生，他们已经具备了汽修基础认知的理论知识，能够正确和熟练使用拆装的工具设备，但在实践过程中容易出现操作不规范、安全意识不强等情况。
利用制动器的拆装与检测项目教学，通过合作学习，让学生能尽快掌握要领，在过程中养成互相帮助、共同进步的团队协作意识。
【教学目标】◎知识与技能：1.能准确表述制动器制动不灵的故障原因以及维护方法。
2.能规范地对制动盘和摩擦片进行检测。
◎过程与方法：结合汽车制动器这一载体，通过对制动器进行正确的拆装和摩擦件的检测学习，掌握汽车制动器的维护方法。
◎态度、情感、价值观：1.通过对制动器拆装与检测的操作，切身感受学习的乐趣。
培养工匠精神的技术基础2.在小组合作中逐步形成互相帮助、互相讨论和共同进步的团队意识。
【教学重点、难点】重点：制动盘和制动片的检测难点：制动盘端面跳动检测【授课类型】理实一体【教学方法】以任务驱动法为主，辅以实践操作法等。
【教时、教具、课前安排】教时：10分钟教具：多媒体课件、教学用大屏幕电脑1台、桑塔纳轿车一辆、0-25mm 螺旋千分尺、游标卡尺、磁力座及百分表【教学过程】一、创设情境，导主题（2分钟）一位出租车司机反映：汽车已经行驶了8万公里，每次踩刹车制动器都会发出金属摩擦异响，刹车也没有以前灵敏。
以此维修案列引出两个问题：1、制动器为什么会产生摩擦异响及制动不灵？2、制动盘和摩擦片在怎样情况下需要更换？导入本次课主题，制动器的拆装与检测。
盘式车轮制动器的拆装教案
盘式车轮制动器的拆装教案一、教学内容本节课的教学内容主要依据《汽车维修技术与原理》第四章第三节“制动系统的结构与原理”，详细内容涉及盘式车轮制动器的组成、工作原理、拆装步骤及注意事项。
二、教学目标1. 理解盘式车轮制动器的基本结构和工作原理。
2. 学会正确拆装盘式车轮制动器，并掌握相关注意事项。
3. 培养学生的动手操作能力和团队合作精神。
三、教学难点与重点教学难点：盘式车轮制动器拆装过程中的注意事项及故障排除。
教学重点：盘式车轮制动器的结构、工作原理及拆装步骤。
四、教具与学具准备1. 教具：汽车制动系统模型、盘式车轮制动器实物、挂图、多媒体设备。
2. 学具：拆装工具、防护眼镜、手套、抹布。
五、教学过程1. 导入：通过展示汽车制动系统模型，引导学生关注盘式车轮制动器在制动系统中的作用。
2. 理论讲解：（1）介绍盘式车轮制动器的结构及其工作原理。
（2）讲解拆装盘式车轮制动器的步骤及注意事项。
3. 实践操作：（1）教师示范拆装盘式车轮制动器，并强调操作要点。
（2）学生分组进行拆装练习，教师巡回指导。
4. 例题讲解：分析一个实际拆装过程中的故障案例，引导学生掌握故障排除方法。
5. 随堂练习：学生针对拆装过程中的注意事项进行讨论，并回答教师提出的问题。
六、板书设计1. 盘式车轮制动器结构图。
2. 拆装步骤及注意事项。
七、作业设计1. 作业题目：简述盘式车轮制动器的工作原理，并说明拆装过程中的注意事项。
八、课后反思及拓展延伸2. 拓展延伸：引导学生了解其他类型制动器的结构和工作原理，提高学生对制动系统的整体认识。
重点和难点解析1. 盘式车轮制动器的工作原理。
2. 拆装步骤及注意事项。
3. 实践操作中的故障排除。
一、盘式车轮制动器工作原理盘式车轮制动器的工作原理是通过摩擦片（制动片）与制动盘之间的摩擦产生制动力。
当驾驶员踩下制动踏板时，液压油通过制动系统传递到制动缸，推动活塞向外移动，使摩擦片紧贴制动盘，产生摩擦力，从而实现减速或停车。
5.1盘式制动器拆装与检测实训指导书
项目十三：盘式制动器拆装与检测操作规范流程一、项目内容1．盘式制动器的拆卸与安装；2．盘式制动器检测与调整；二、项目目标当您认真学习完盘式制动器拆装与检测操作规范流程后，您将具备以下的能力：1．良好的工作素养；2．了解盘式制动器的拆装方法，掌握拆装制动器技能；3．掌握检测制动摩擦片、制动分泵、制动盘等构件的技能和方法；4．能正确地进行制动液的排空。
5．学会正确使用相关工具。
三、实训设备1．设备普通桑塔纳轿车一台、举升机一台2．工具游标卡尺1把，磁力表座、百分表1套，维修工具1套3．器材及物品制动液1瓶。
四、盘式制动器拆装与检测操作规范流程（一）盘式制动器的拆卸与安装操作规范流程1．制动器摩擦衬块的更换盘式制动器组成元件如图2—132所示。
图2—132 盘式制动器的组成(1)通过泵体上的检测孔，检查摩擦衬块衬层的厚度，如图2—133所示。
如厚度不符合要求，应更换。
衬层最小厚度为1.0mm。
(2)拧松制动分泵下部装配螺栓，吊起制动分泵，如图2—134所示。
(3)拆出以下零件：2块制动器摩擦衬块、4块消音垫片、l块摩擦衬块磨损指示板、4块摩擦衬块支承板，如图2—135所示。
(4)装配新的摩擦衬块，如图2—136所示。
装配时应注意：磨损指示板应装在内摩擦衬块上，且安装时，摩擦衬块磨损指示板应面朝上，另外，在内消音垫片的两面，抹上盘式制动器黄油。
2．制动分泵的拆装(1)从制动分泵上拆下软管，用容器接排出的制动液。
图2—133 摩擦衬快层厚度的检查图2—134 制动分泵的吊起图2—135 制动器一组零件的拆卸图2—136 新摩擦衬快的装配(2)拆下分泵上下2个装配螺栓，拆下制动分泵及摩擦衬块。
(3)用螺丝刀拆下活塞防尘罩。
(4)用压缩空气从制动分泵进油口将活塞吹出，如图2—137所示。
注意，应让活塞掉在废布料或类似材料上，避免使活塞表面划伤而影响密封性，小心别碰伤手。
(5)用螺丝刀拆出活塞密封件，如图2—138所示。
前盘式制动器拆装实习教案
中级工强化训练-实习教案前盘式制动器的拆装及检修一、实训课时：节二、主要内容及目的(1)熟悉盘式制动器的构造和拆装过程。
（3）熟悉使用仪器测量制动盘厚度和摩擦厚度并判断好坏。
(4)掌握盘式制动器的检修方法。
（5）熟悉盘式制动器的构造名称。
三、技术标准和要求1、外侧摩擦片及内侧摩擦片磨损极限为7.5m(包括底板)。
2、、当制动衬片磨损至厚度小于（或等于）1mm时，必须更换制动蹄总成。
四、实训器材五菱小型货车前桥车轮制动器4个，塞尺4把，游标卡尺4把，常用工具4套。
五、操作步骤及工作要点：（一）、前盘式制动器零件（二）、拆卸和安装1、拆装制动盘（制动蹄片） 拆卸：（1）拧松但不拆下前轮螺栓举升车辆用安全架稳定车辆，并拆下车轮。
（2）拆下制动钳体定位螺栓。
（3）从支座上拆下制动钳体。
（4）拆下制动块。
注意：用金属钩将卸下的钳体挂起，避免制动软管被过度扭曲及拉伸。
不踩制动踏板将制动块卸 下。
前盘式制动器零件、制动钳总成 2.制动钳螺栓 3.转向节 4.活塞 5.制动盘防尘罩制动盘 7.前轮轮毂轴承 8.卡簧 9.固定螺栓 10.制动分泵 11.安装步骤安装顺序与拆卸顺序相反。
（1）安装制动钳体及制动块。
（2）安装制动钳体并紧固其导向销螺栓至规定力矩。
（3）按要求紧固前车轮螺母（4）完成以上步骤后，进行测试。
2、拆装制动钳总成拆卸步骤：（1）安全地升起车辆并拆下车轮。
（2）拆下钳体上的制动软管装配螺栓。
在此之前准备一储液容器，因为在此操作中将会有制动液从制动软管中流出。
（3）拆下制动钳体导向销螺栓。
（4）从支架上拆下制动钳体。
安装步骤：安装顺序与拆卸顺序相反（1）将制动钳体安装在制动钳支架上。
（2）紧固制动钳导向销螺栓到规定力矩。
管，并紧固其装配螺栓规定力矩。
（4）接要求紧固车轮螺母。
（5）完成以上安装步骤后，加注制动液并进行排气工作。
进行制动测试并检查各安装零部件处是否泄漏。
1、检查制动块摩擦衬垫检查摩擦衬垫的磨损情况。
盘式车轮制动器的拆装优质教案
盘式车轮制动器的拆装优质教案一、教学内容本节课选自《汽车维修技术与实训》教材第四章“汽车制动系统”，详细内容涉及盘式车轮制动器的拆装。
重点讲解盘式制动器的工作原理、拆装步骤及注意事项。
二、教学目标1. 了解盘式制动器的工作原理及其在汽车制动系统中的作用。
2. 学会盘式车轮制动器的拆装步骤，掌握拆装技巧。
3. 能够分析并解决盘式制动器拆装过程中遇到的问题。
三、教学难点与重点教学难点：盘式制动器的拆装技巧及注意事项。
教学重点：盘式制动器的工作原理、拆装步骤。
四、教具与学具准备1. 教具：汽车制动系统教学模型、盘式制动器实物、拆装工具等。
2. 学具：拆装工具、练习用车轮制动器。
五、教学过程1. 实践情景引入（5分钟）：通过展示汽车制动系统教学模型，引导学生关注盘式制动器，提出拆装任务。
2. 理论讲解（10分钟）：（1）介绍盘式制动器的工作原理。
（2）讲解盘式制动器的拆装步骤及注意事项。
3. 例题讲解（10分钟）：以一辆具体车型为例，演示盘式制动器的拆装过程，讲解拆装技巧。
4. 随堂练习（10分钟）：学生分组，每组一辆练习用车轮制动器，按照拆装步骤进行操作。
5. 互动环节（10分钟）：学生展示拆装成果，教师点评并解答学生疑问。
六、板书设计1. 板书盘式车轮制动器拆装步骤及注意事项2. 板书内容：（1）盘式制动器工作原理（2）拆装步骤（3）注意事项七、作业设计1. 作业题目：请简述盘式制动器的工作原理，并描述拆装步骤及注意事项。
答案：（1）工作原理：盘式制动器通过摩擦片与刹车盘的摩擦产生制动力，使车辆减速或停车。
（2）拆装步骤：a. 拆卸刹车盘固定螺栓，取下刹车盘。
b. 拆卸刹车片固定螺栓，取下刹车片。
c. 拆卸刹车卡钳固定螺栓，取下刹车卡钳。
d. 按照拆卸步骤的相反顺序进行安装。
（3）注意事项：a. 拆装过程中，注意保护刹车盘、刹车片等零部件，避免损伤。
b. 拆装工具要选用合适的规格，避免过度拧紧或拧松。
前盘式制动器拆装实习教案
前盘式制动器拆装实习教案一、教学目标1. 让学生了解前盘式制动器的结构和工作原理。
2. 培养学生掌握前盘式制动器的拆装方法及注意事项。
3. 提高学生动手操作能力和团队协作能力。
二、教学内容1. 前盘式制动器的结构及作用2. 前盘式制动器的工作原理3. 拆装前盘式制动器的工具及设备4. 前盘式制动器的拆装步骤5. 拆装过程中的注意事项三、教学方法1. 讲授法：讲解前盘式制动器的结构、工作原理及拆装方法。
2. 演示法：现场演示前盘式制动器的拆装过程。
3. 实践法：学生分组进行实际操作，练习拆装前盘式制动器。
4. 讨论法：学生之间相互交流拆装心得，解决实际操作中遇到的问题。
四、教学准备1. 教学场地：汽车维修实验室2. 教学设备：前盘式制动器、工具箱、防护用品等3. 教学资料：教案、PPT、实物图等五、教学过程1. 导入：简要介绍前盘式制动器的作用和重要性。
2. 讲解：详细讲解前盘式制动器的结构、工作原理及拆装方法。
3. 演示：现场演示前盘式制动器的拆装过程，强调拆装步骤和注意事项。
4. 实践：学生分组进行实际操作，练习拆装前盘式制动器。
5. 讨论：学生之间相互交流拆装心得，解决实际操作中遇到的问题。
6. 总结：教师对学生的操作进行点评，总结拆装过程中的注意事项。
7. 作业：布置相关课后作业，巩固所学知识。
六、教学评估1. 学生操作评估：观察学生在实际操作中的表现，评估其对前盘式制动器拆装技术的掌握程度。
2. 学生问答评估：在课堂上提问，评估学生对前盘式制动器相关知识的了解和记忆。
3. 学生作业评估：检查学生课后作业完成情况，评估其对所学知识的巩固程度。
七、教学反思1. 教师需对整个教学过程进行反思，包括教学内容、教学方法、教学效果等方面。
2. 针对学生的反馈，调整教学方案，以提高教学质量和学生的学习效果。
八、教学拓展1. 邀请汽车维修行业的专业人士进行讲座，分享实际工作中前盘式制动器拆装的经验和技巧。
前盘式制动器拆装实习教案
前盘式制动器拆装实习教案第一章：前盘式制动器概述1.1 教学目标让学生了解前盘式制动器的作用和结构。
让学生了解前盘式制动器的工作原理。
1.2 教学内容前盘式制动器的作用。
前盘式制动器的结构组成。
前盘式制动器的工作原理。
1.3 教学方法采用讲解和演示相结合的方式进行教学。
使用图片和实物进行辅助教学。
1.4 教学步骤介绍前盘式制动器的作用。
讲解前盘式制动器的结构组成。
讲解前盘式制动器的工作原理。
回答学生提出的问题。
第二章：拆卸前盘式制动器2.1 教学目标让学生掌握拆卸前盘式制动器的步骤和技巧。
2.2 教学内容拆卸前盘式制动器的步骤。
拆卸前盘式制动器时需要注意的技巧。
2.3 教学方法采用讲解和演示相结合的方式进行教学。
使用实物进行辅助教学。
2.4 教学步骤讲解拆卸前盘式制动器的步骤。
演示拆卸前盘式制动器的技巧。
让学生进行实际操作，指导并纠正操作错误。
第三章：安装前盘式制动器3.1 教学目标让学生掌握安装前盘式制动器的步骤和技巧。
3.2 教学内容安装前盘式制动器的步骤。
安装前盘式制动器时需要注意的技巧。
3.3 教学方法采用讲解和演示相结合的方式进行教学。
使用实物进行辅助教学。
3.4 教学步骤讲解安装前盘式制动器的步骤。
演示安装前盘式制动器的技巧。
让学生进行实际操作，指导并纠正操作错误。
第四章：检查前盘式制动器让学生掌握检查前盘式制动器的方法和技巧。
4.2 教学内容检查前盘式制动器的方法。
检查前盘式制动器时需要注意的技巧。
4.3 教学方法采用讲解和演示相结合的方式进行教学。
使用实物进行辅助教学。
4.4 教学步骤讲解检查前盘式制动器的方法。
演示检查前盘式制动器的技巧。
让学生进行实际操作，指导并纠正操作错误。
第五章：常见问题及解决方案5.1 教学目标让学生了解前盘式制动器拆装过程中常见的問題。
让学生掌握解决前盘式制动器拆装过程中常见问题的方法。
5.2 教学内容介绍前盘式制动器拆装过程中常见的問題。
讲解解决前盘式制动器拆装过程中常见问题的方法。
制动盘拆装教学设计方案
一、教学目标1. 知识目标：- 了解制动盘的结构和功能。
- 掌握制动盘的拆装步骤和注意事项。
2. 技能目标：- 能够独立完成制动盘的拆装工作。
- 能够识别制动盘的常见故障和损坏情况。
3. 素质目标：- 培养学生的动手实践能力。
- 增强学生的安全意识，提高操作规范。
二、教学对象汽车维修专业的学生，具备一定的汽车基础知识。
三、教学环境1. 教学场地：汽车维修实训室。
2. 教学设备：汽车底盘、制动盘拆装工具、安全防护用品等。
四、教学步骤（一）课前准备1. 教师准备：- 制动盘结构图、拆装步骤图。
- 制动盘拆装视频或动画。
- 安全操作规程。
2. 学生准备：- 熟悉制动盘的结构和功能。
- 熟悉安全操作规程。
（二）课堂教学1. 理论讲解：- 讲解制动盘的结构和功能。
- 讲解制动盘拆装的步骤和注意事项。
- 讲解安全操作规程。
2. 实操演示：- 教师现场演示制动盘的拆装过程。
- 强调操作中的关键步骤和安全要点。
3. 学生实践：- 学生分组进行制动盘的拆装操作。
- 教师巡回指导，纠正操作错误。
4. 故障分析与处理：- 学生分析制动盘常见故障和损坏情况。
- 教师讲解故障处理方法。
（三）课后巩固1. 学生完成课后练习题，巩固所学知识。
2. 教师布置实践作业，要求学生在课后完成制动盘的拆装。
五、教学评价1. 课堂表现评价：- 学生对制动盘结构知识的掌握程度。
- 学生对拆装步骤的熟悉程度。
- 学生安全操作规范的遵守情况。
2. 实操考核评价：- 学生独立完成制动盘拆装的速度和准确度。
- 学生对故障的识别和处理能力。
3. 课后作业评价：- 学生对课后练习题的完成情况。
- 学生对实践作业的完成质量。
六、教学总结通过本课程的学习，学生应能够掌握制动盘的拆装技能，提高实际操作能力，为今后的汽车维修工作打下坚实的基础。
教师应不断总结教学经验，优化教学方案，提高教学效果。
盘式制动器的拆装与检验技能竞赛训练教案
盘式制动器的拆装与检验技能竞赛训练教案High quality manuscripts are welcome to download盘式制动器拆装与检验技能竞赛训练教案系部：机械车辆制造技术系指导教师：霍运杰盘式制动器的拆装与检验一、学习目标：1.能按照汽修车间安全防护规定穿戴劳保用品，执行安全操作规程，牢固树立正确的安全文明操作意识。
2.能自主查阅相关资料获取有效信息。
3.能描述制动器的组成部件名称、结构、功能，并能按车间的安全操作规程操作。
4.能检查所用设备功能的完好情况，按操作规程进行常用工、量具的准备。
5.能正确使用常用的工、量具。
6.能正确的识别制动器中各部件的名称及功用。
7.能按车间现场7S管理标准，正确布置工作环境。
8.能按车间规定，整理现场，保养设备，填写设备使用记录单。
9.能与他人开展良好合作，进行有效的沟通。
10.能主动获取有效信息，展示工作成果，对学习与工作进行反思总结。
二、建议课时：20课时三、工作情境描述：在汽车底盘维修工作中，经维修师诊断确定制动器有故障需要分解并更换内部某些零部件，维修技工按技术规范将制动器分解，换上新的零部件组装后使其能正常工作。
四、工作流程与内容：学习活动一制动系介绍(2课时)学习活动二制动系拆装检验(16课时)学习活动三总结与评价(2课时)学习活动一制动器介绍一、学习目标：1.能自主查阅相关资料获取有效信息。
2.能够在实训中严格遵守实训实习管理规定。
3.能够牢固掌握车辆、设备、仪器仪表、工具等的使用注意事项。
4.能够掌握常用汽修工具的使用、维护和保养方法。
5.能按要求正确规范的完成本次学习活动工作页的填写。
6.能与他人开展良好合作，进行有效的沟通。
二、学习地点：一体化教室三、学习课时：20课时四、学习过程：学习引导:1、汽车制动系统在汽车上的位置如下图所示，其功用是：按照需要使汽车减速或在最短离内停车；下坡行驶时保持车速稳定；使停驶的汽车可靠驻停。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷却风扇课程教案
两个冷却风扇安装在水箱散热器的后面；水温传感器安装在发动机上；ECM安装在发动机仓内的隔热板上；四个继电器，这四个继电器有一个安装在蓄电池的下面，另外三个安装在发动机仓的保险丝盒内。
（实车观察零件安装位置）
现在我们已经知道相关零件的安装位置，但风扇是如何工作的呢？请大家回到课桌，我们来学习控制电路原理。
在分析电路原理之前，我们先来看电路中两种继电器是如何工作的。
在左边呢，这是一个四脚继电器，85、86脚是联接的电磁线圈，30、87是联接的一组开关，这种继电器很常见，当85、86脚通电后，30、87脚就会接通。
在右边呢，这是一个五脚继电器，它有两组开关。
除了和四脚继电器的85、86、30、87的四个脚以外，还有一个87a脚。
87a脚在电磁线圈没有通电时与30脚相连，而通电后则与30脚断开了。
其它与四脚继电器一样。
