《机械制造技术基础》期末试卷及答案

《机械制造技术基础》期末试卷及答案

《机械制造技术基础》试卷及答案一、选择题(共30分、每小题2分)1、链传动作用在轴和轴承上的载荷比带传动要小,这主要是因为( C )。

A、链传动只用来传递较小功率B、链速较高,在传递相同功率时圆周力小C、链传动是啮合传动,无需大的张紧力D、链的质量大,离心力大2、直齿圆柱齿轮传动,当齿轮直径不变,而减小模数增加齿数时,则( C )。

A、提高了轮齿的弯曲强度B、提高了齿面的接触强度C、降低了轮齿的弯曲强度D、降低了齿面的接触强度3、受中等冲击载荷、支承刚度较差、速度较高的两轴之间宜选用( A )。

A.弹性柱销联轴器 B.凸缘联轴器C. 十字滑块联轴器 D.万向联轴器4、带传动工作时,设小带轮为主动轮,则带的最大应力发生在带( C )。

A.进入大带轮处 B.离开大带轮处C. 进入小带轮处 D.离开小带轮处5、有一减速器传动装置由带传动、链传动和齿轮传动组成,其安排顺序以方案( A )为好。

A.带传动齿轮传动链传动B.链传动齿轮传动带传动C.带传动链传动齿轮传动D.链传动带传动齿轮传动6.螺纹联接防松的根本问题在于( C )。

A、增加螺纹联接的轴向力B、增加螺纹联接的横向力C、防止螺纹副的相对转动D、增加螺纹联接的刚度7.为联接承受横向工作载荷的两块薄钢板,一般采用的螺纹联接类型应是( A )。

A.螺栓联接 B. 双头螺柱联接C.螺钉联接 D. 紧定螺钉联接8.齿面硬度HB≤350HBS的闭式钢制齿轮传动中,主要失效形式为( B )。

A.齿面磨损 B.齿面点蚀C.齿面胶合 D. 轮齿折断9.不完全液体润滑滑动轴承,验算]pv≤是为了防止轴承( B )。

[pvA. 过度磨损B. 过热产生胶合C. 产生塑性变形D. 发生疲劳点蚀10、对于温度变化不大的短轴,考虑结构简单,轴承部件的轴向固定方式宜采用( A )。

A.两端固定 B.两端游动C.一端固定一端游动 D.A,B,C均可以11、在蜗杆传动设计中,除规定模数标准化外,还规定蜗杆直径d1取标准,其目的是( B )。

(完整版)机械制造技术基础期末试题[完整]

(完整版)机械制造技术基础期末试题[完整]

(完整版)机械制造技术基础期末试题[完整]机械制造技术1.获得尺寸精度的方法有试切法、定尺寸刀具法、调整法及自动控制法。

2.获得位置精度的方法有直接找正法、划线找正法、夹具定位法。

3.机床几何误差主要由主轴回转误差、导轨误差、传动链误差组成。

4.产品的生产过程主要可划分为四个阶段.即新产品开发阶段、产品制造阶段、产品销售阶段和售后服务阶段。

5.机械加工顺序安排:基面先行、先粗后精、先主后次、先面后孔等。

7.基准指零件上用来确定其他点、线、面位置的几何要素.分为两大类:设计基准和工艺基准。

8.主轴的回转误差的三种基本形式:径向跳动、轴向窜动和角度摆动。

9. 夹具由定位装置、夹紧装置、夹具体和其他装置或元件组成。

二、选择题(每题2 分.共20 分)1.积屑瘤对粗加工有利的原因视( A )。

A、保护刀具.增大实际前角B、积屑瘤硬度高C、提高加工表面质量D、加大切削深度2.与高速钢的刀具耐热度相比.硬质合金刀具的耐热性( C )。

A、较低B、不确定C、较高D、相等3.车削时直接与切屑接触的刀面称为( B )。

A、基面B、前刀面C、主后刀面D、副后刀面4.在每一工序中确定加工表面的尺寸和位置所依据的基准.称为( B )。

A、设计基准B、工序基准C、定位基准D、测量基准5. 在工艺尺寸链中.最后形成的也时间接得到保证的那一环( C )。

A、增环B、减环C、封闭环D、组成环6.属于成形法加工齿形的是( C )。

A、剃齿B、插齿C、铣齿D、滚齿7.车削细长轴时.由于工件刚度不足造成工件轴向截面的形状为( C )。

A、矩形B、梯形C、鼓形D、鞍形8.机械加工时.工件表面产生波纹的原因有( C )。

A、塑性变形B、残余应力C、切削过程中的振动D、工件表面有裂纹9. 切削加工时.对表面粗糙度影响最大的因素一般是( B )。

A、刀具材料B、进给量C、背吃刀量D、工件材料10.采用隔振措施可以有效去除的是( B )。

A、自由振动B、强迫振动C、颤振D、自激振动1.详细叙述工序粗精分开的理由。

《机械制造技术基础》期末考试试卷及答案

《机械制造技术基础》期末考试试卷及答案

《机械制造技术基础》期末考试试题及答案一、填空题(每空1分,共15分)1.切削时工件上形成得三个表面就是已加工表面、过渡表面与待加工表面。

2。

工件与刀具之间得相对运动称为切削运动,按其功用可分为主运动与进给运动,其中主运动消耗功率最大。

3。

在磨削过程中,磨料得脱落与破碎露出新得锋利磨粒,使砂轮保持良好得磨削能力得特性称为砂轮得自锐性.4.按照切削性能,高速钢可分为普通性能高速钢与高性能高速钢两种,超硬刀具材料主要有陶瓷、金刚石与立方氮化硼三种5.在CA6140车床上加工不同标准螺纹时,可以通过改变挂轮与离合器不同得离合状态来实现。

6.CA6140上车圆锥面得方法有小滑板转位法、_尾座偏移法与靠模法。

7.外圆车刀得主偏角增加,背向力Fp减少,进给力F f增大.8.切削用量要素包括切削深度、进给量、切削速度三个。

9。

加工脆性材料时,刀具切削力集中在刀尖附近,宜取较小得前角与后角。

10。

在车削外圆时,切削力可以分解为三个垂直方向得分力,即主切削力,进给抗力与切深抗力,其中在切削过程中不作功得就是切深抗力.11。

金刚石刀具不适合加工铁族金属材料,原因就是金刚石得碳元素与铁原子有很强得化学亲与作用,使之转化成石墨,失去切削性能。

12。

研磨可降低加工表面得粗糙度,但不能提高加工精度中得位置精度。

13。

滚齿时,刀具与工件之间得相对运动称范成运动。

滚斜齿与滚直齿得区别在于多了一条附加运动传动链。

14.为了防止机床运动发生干涉,在机床传动机构中,应设置互锁装置.15。

回转,转塔车床与车床在结构上得主要区别就是,没有_尾座与丝杠二、单项选择题(每题1分,20分)1、安装外车槽刀时,刀尖低于工件回转中心时,与其标注角度相比。

其工作角度将会:( C )A、前角不变,后角减小; B、前角变大,后角变小;C、前角变小,后角变大;D、前、后角均不变。

2、车外圆时,能使切屑流向工件待加工表面得几何要素就是:(A )A、刃倾角大于0°;B、刃倾角小于0°;C、前角大于0°;D、前角小于0°.3、铣床夹具上得定位键就是用来( B ).A、使工件在夹具上定位B、使夹具在机床上定位C、使刀具对夹具定位D、使夹具在机床上夹紧4、下列机床中,只有主运动,没有进给运动得机床就是( A )A、拉床 B、插床C、滚齿机 D、钻床5、车削外圆时哪个切削分力消耗功率为零? ( B )A、主切削力;B、背向力;C、进给力; D、摩擦力。

机械制造技术基础期末试题及答案

机械制造技术基础期末试题及答案

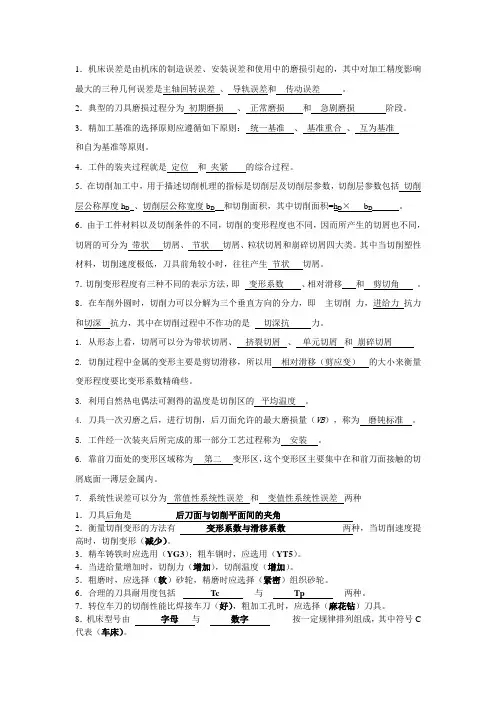

1.机床误差是由机床的制造误差、安装误差和使用中的磨损引起的,其中对加工精度影响最大的三种几何误差是主轴回转误差、导轨误差和传动误差。

2.典型的刀具磨损过程分为初期磨损、正常磨损和急剧磨损阶段。

3.精加工基准的选择原则应遵循如下原则:统一基准、基准重合、互为基准和自为基准等原则。

4.工件的装夹过程就是定位和夹紧的综合过程。

5.在切削加工中,用于描述切削机理的指标是切削层及切削层参数,切削层参数包括切削层公称厚度h D、切削层公称宽度b D和切削面积,其中切削面积=h D×b D。

6.由于工件材料以及切削条件的不同,切削的变形程度也不同,因而所产生的切屑也不同,切屑的可分为带状切屑、节状切屑、粒状切屑和崩碎切屑四大类。

其中当切削塑性材料,切削速度极低,刀具前角较小时,往往产生节状切屑。

7.切削变形程度有三种不同的表示方法,即变形系数、相对滑移和剪切角。

8.在车削外圆时,切削力可以分解为三个垂直方向的分力,即主切削力,进给力抗力和切深抗力,其中在切削过程中不作功的是切深抗力。

1. 从形态上看,切屑可以分为带状切屑、挤裂切屑、单元切屑和崩碎切屑2. 切削过程中金属的变形主要是剪切滑移,所以用相对滑移(剪应变)的大小来衡量变形程度要比变形系数精确些。

3. 利用自然热电偶法可测得的温度是切削区的平均温度。

4. 刀具一次刃磨之后,进行切削,后刀面允许的最大磨损量(VB),称为磨钝标准。

5. 工件经一次装夹后所完成的那一部分工艺过程称为安装。

6. 靠前刀面处的变形区域称为第二变形区,这个变形区主要集中在和前刀面接触的切屑底面一薄层金属内。

7. 系统性误差可以分为常值性系统性误差和变值性系统性误差两种1.刀具后角是后刀面与切削平面间的夹角2.衡量切削变形的方法有变形系数与滑移系数两种,当切削速度提高时,切削变形(减少)。

3.精车铸铁时应选用(YG3);粗车钢时,应选用(YT5)。

4.当进给量增加时,切削力(增加),切削温度(增加)。

机械制造技术基础期末考试题

机械制造技术基础期末考试题

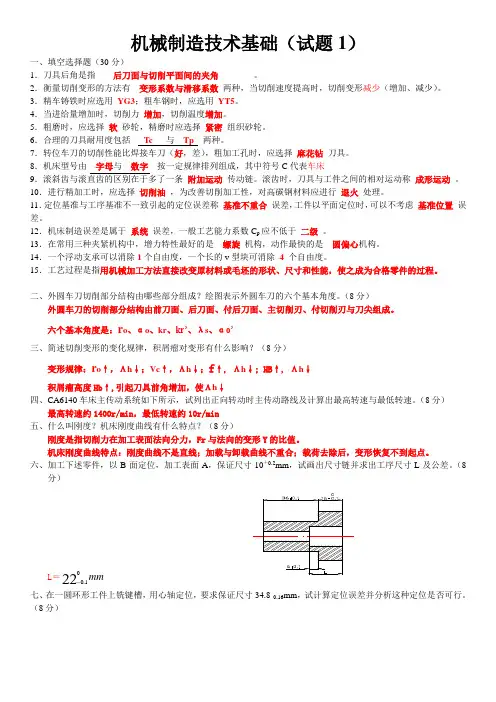

机械制造技术基础(试题1)一、填空选择题(30分)1.刀具后角是指后刀面与切削平面间的夹角。

2.衡量切削变形的方法有变形系数与滑移系数两种,当切削速度提高时,切削变形减少(增加、减少)。

3.精车铸铁时应选用YG3;粗车钢时,应选用YT5。

4.当进给量增加时,切削力增加,切削温度增加。

5.粗磨时,应选择软砂轮,精磨时应选择紧密组织砂轮。

6.合理的刀具耐用度包括Tc与Tp两种。

7.转位车刀的切削性能比焊接车刀(好,差),粗加工孔时,应选择麻花钻刀具。

8.机床型号由字母与数字按一定规律排列组成,其中符号C代表车床9.滚斜齿与滚直齿的区别在于多了一条附加运动传动链。

滚齿时,刀具与工件之间的相对运动称成形运动。

10.进行精加工时,应选择切削油,为改善切削加工性,对高碳钢材料应进行退火处理。

11.定位基准与工序基准不一致引起的定位误差称基准不重合误差,工件以平面定位时,可以不考虑基准位置误差。

12.机床制造误差是属于系统误差,一般工艺能力系数C p应不低于二级。

13.在常用三种夹紧机构中,增力特性最好的是螺旋机构,动作最快的是圆偏心机构。

14.一个浮动支承可以消除1个自由度,一个长的v型块可消除4 个自由度。

15.工艺过程是指用机械加工方法直接改变原材料或毛坯的形状、尺寸和性能,使之成为合格零件的过程。

二、外圆车刀切削部分结构由哪些部分组成?绘图表示外圆车刀的六个基本角度。

(8分)外圆车刀的切削部分结构由前刀面、后刀面、付后刀面、主切削刃、付切削刃与刀尖组成。

六个基本角度是:r o、αo、kr、kr’、λs、αo’三、简述切削变形的变化规律,积屑瘤对变形有什么影响?(8分)变形规律:r o↑,Λh↓;Vc↑,Λh↓;f↑, Λh↓; HB↑, Λh↓积屑瘤高度Hb↑,引起刀具前角增加,使Λh↓四、CA6140车床主传动系统如下所示,试列出正向转动时主传动路线及计算出最高转速与最低转速。

(8分)最高转速约1400r/min,最低转速约10r/min五、什么叫刚度?机床刚度曲线有什么特点?(8分)刚度是指切削力在加工表面法向分力,Fr与法向的变形Y的比值。

机械制造技术基础期末考试试卷及答案

机械制造技术基础期末考试试卷及答案

《机械制造技术基础》期末考试试卷及答案.2342、车外圆时,能使切屑流向工件待加工表面的几何要素是:(A )A、刃倾角大于0°;B、刃倾角小于0°;C、前角大于0°;D、前角小于0°。

3、铣床夹具上的定位键是用来( B B )。

A、使工件在夹具上定位B、使夹具在机床上定位C、使刀具对夹具定位D、使夹具在机床上夹紧4、下列机床中,只有主运动,没有进给运动的机床是( A )A、拉床B、插床C、滚齿机D、钻床5、车削外圆时哪个切削分力消耗功率为零?( B )A、主切削力;B、背向力;C、进给力;D、摩擦力。

6、在金属切削机加工中,下述哪一种运动是主运动( C )A、铣削时工件的移动B、钻削时钻头直线运动C、磨削时砂轮的旋转运动D、牛头刨 5床工作台的水平移动7、控制积屑瘤生长的最有效途径是( A )A、改变切削速度B、改变切削深度C、改变进给速度D、使用切削液8、由车削普通米制螺纹改变为车削英制螺纹,应( A )。

A、用同一组挂轮,但要改变基本组传动方向;B、基本组传动方向不变,但要改变挂轮;C、既要改变挂轮,又要改变基本组传动方向。

9、在CA6140型卧式车床上车削英制螺纹,当导程确定后,若改变主轴转速,这时螺纹导程将( C )。

A、增大;B、减小;C、不变; B、不能确定。

10、切削用量、、对切削温度的影响程度是a vf p c)。

C (最 B、最小A、最大、次之、avff pc大、次之、最小av pc最、C最大、、最小次之、D a vvf p cc最小大、次之、af p 611、在( B )上都能方便地实现外圆的加工。

A、C6140、X6132、T6120 B、C6140、M1420C、C6140、B6050、X6132D、X6132、Y315012、在CA6140车床主轴箱中,控制主轴正转和反转的离合器是( B )A 、齿轮式离合器; B、摩擦离合器;C、安全离合器;D、超越离合器13、摇臂钻床和立式钻床相比,最重要的特点是( B )。

机械制造技术基础期末考试试题及答案全解

机械制造技术基础期末考试试题及答案全解

一、名词解释1.六点定位原理:采用六个按一定规则布置的支承点,并保持与工件定位基准面的接触,限制工件的六个自由度,使工件位置完全确定的方法。

2.过定位:也叫重复定位,指工件的某个自由度同时被一个以上的定位支撑点重复限制。

3.加工精度:零件加工后的实际几何参数和理想几何参数符合程度。

加工误差:零件加工后的实际参数和理想几何参数的偏离程度。

4.原始误差:由机床,刀具,夹具,和工件组成的工艺系统的误差。

5.误差敏感方向:过切削刃上的一点并且垂直于加工表面的方向。

6.主轴回转误差:指主轴瞬间的实际回转轴线相对其平均回转轴线的变动量。

7.表面质量:通过加工方法的控制,使零件获得不受损伤甚至有所增强的表面状态。

包括表面的几何形状特征和表面的物理力学性能状态。

8.生产过程:从原料(或半成品)进厂一直到把成品制造出来的各有关劳动过程的总和统称工厂的生产过程。

9.工艺过程:在生产过程中凡是改变生产对象的形状、尺寸、位置和性质等使其成为成品或半成品的过程。

10.工艺规程:人们把合理工艺过程的有关内容写成工艺文件的形式,用以指导生产这些工艺文件即为工艺规程。

11.工序:一个工序是一个或一组工人在一台机床(或一个工作地),对同一工件(或同时对几个)所连续完成的工艺过程。

12.工步:在加工表面不变,加工刀具不变,切削用量不变的条件下所连续完成的那部分工序。

13.工位:在工件的一次安装后,工件相对于机床(或刀具)每次占据一个确切位置所完成的那一部分工艺过程。

例如:在一次安装中进行车端面,倒角属于2个工位。

14.走刀:在一个工步中,若金属分几次切削,则切削一次,称一次走刀。

例如:粗车外圆分几次走刀。

15.定位:使工件在机床或夹具中占有准确的位置。

16.夹紧:在工件夹紧后用外力将其固定,使其在加工过程中保持定位位置不变的操作。

17.安装:工件一次装夹后所完成的那一部分工艺过程。

装夹:就是定位和夹紧过程的总和。

2者的区别:安装是工艺过程的一部分,可由装夹次数衡量。

机械制造技术基础期末考试试题及答案全解

机械制造技术基础期末考试试题及答案全解

一、名词解释1.六点定位原理:采用六个按一定规则布置的支承点,并保持与工件定位基准面的接触,限制工件的六个自由度,使工件位置完全确定的方法。

2.过定位:也叫重复定位,指工件的某个自由度同时被一个以上的定位支撑点重复限制。

3.加工精度:零件加工后的实际几何参数和理想几何参数符合程度。

加工误差:零件加工后的实际参数和理想几何参数的偏离程度。

4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.基准:零件上用来确定点线面位置是作为参考的其他点线面。

19.设计基准:在零件图上,确定点线面位置的基准。

20.工艺基准:在加工和装配中使用的基准。

包括定位基准、度量基准、装配基准。

二、简答题1.什么是误差复映,减少复映的措施有哪些?误差复映:指工件加工后仍然具有类似毛坯误差的现象(形状误差、尺寸误差、位置误差)措施:多次走刀;提高工艺系统的刚度。

2.什么是磨削烧伤?影响磨削烧伤的因素有哪些?磨削烧伤:当被磨工件的表面层的温度达到相变温度以上时,表面金属发生金相组织的变化,使表面层金属强度硬度降低,并伴随有残余应力的产生,甚至出现微观裂纹的现象。

影响因素:合理选择磨削用量;工件材料;正确选择砂轮;改善冷却条件。

3.什么是传动链误差?提高传动链传动精度的措施有哪些?传动链误差:指传动链始末两端传动元件间相对传动的误差。

措施:缩短传动链;降速传动,末节大降速比;提高传动元件的制造精度和装配精度;误差补偿装置。

4.5.6.7.粗基准一般不得重复使用的原则8.什么叫加工余量?影响加工余量的因素?加工余量:毛坯上留作加工用的表面层影响因素:上工序留下的表面粗糙度和表面缺陷层深度上工序的尺寸公差尺寸公差中没有包括的上工序留下的空间位置误差本工序的装夹误差9.什么叫时间定额?组成部分?时间定额:在一定的生产条件下规定生产一件产品或完成一道工序所消耗的时间。

组成部分:基本时间、辅助时间、布置工作地时间、休息和生理需要时间、准备与终结时间10.夹具的工作原理?使工件在夹具中占有正确的加工位置。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

22机械制造技术基础(试题1)一、填空选择题(30分)1.刀具后角是指后刀面与切削平面间的夹角。

2.衡量切削变形的方法有变形系数与滑移系数两种,当切削速度提高时,切削变形减少(增加、减少)。

3.精车铸铁时应选用YG3;粗车钢时,应选用YT5。

4.当进给量增加时,切削力增加,切削温度增加。

5.粗磨时,应选择软砂轮,精磨时应选择紧密组织砂轮。

6.合理的刀具耐用度包括Tc与Tp两种。

7.转位车刀的切削性能比焊接车刀(好,差),粗加工孔时,应选择麻花钻刀具。

8.机床型号由字母与数字按一定规律排列组成,其中符号C代表车床9.滚斜齿与滚直齿的区别在于多了一条附加运动传动链。

滚齿时,刀具与工件之间的相对运动称成形运动。

10.进行精加工时,应选择切削油,为改善切削加工性,对高碳钢材料应进行退火处理。

11.定位基准与工序基准不一致引起的定位误差称基准不重合误差,工件以平面定位时,可以不考虑基准位置误差。

12.机床制造误差是属于系统误差,一般工艺能力系数C p应不低于二级。

13.在常用三种夹紧机构中,增力特性最好的是螺旋机构,动作最快的是圆偏心机构。

14.一个浮动支承可以消除1个自由度,一个长的v型块可消除4个自由度。

15.工艺过程是指用机械加工方法直接改变原材料或毛坯的形状、尺寸和性能,使之成为合格零件的过程。

二、外圆车刀切削部分结构由哪些部分组成?绘图表示外圆车刀的六个基本角度。

(8分)外圆车刀的切削部分结构由前刀面、后刀面、付后刀面、主切削刃、付切削刃与刀尖组成。

六个基本角度是:r o、αo、kr、kr’、λs、αo’三、简述切削变形的变化规律,积屑瘤对变形有什么影响?(8分)变形规律:r o↑,Λh↓;Vc↑,Λh↓;f↑,Λh↓;HB↑,Λh↓积屑瘤高度Hb↑,引起刀具前角增加,使Λh↓四、CA6140车床主传动系统如下所示,试列出正向转动时主传动路线及计算出最高转速与最低转速。

(8分)最高转速约1400r/min,最低转速约10r/min五、什么叫刚度?机床刚度曲线有什么特点?(8分)刚度是指切削力在加工表面法向分力,Fr与法向的变形Y的比值。

机床刚度曲线特点:刚度曲线不是直线;加载与卸载曲线不重合;载荷去除后,变形恢复不到起点。

六、加工下述零件,以B面定位,加工表面A,保证尺寸10+0.2mm,试画出尺寸链并求出工序尺寸L及公差。

(8分)L=00.1mm七、在一圆环形工件上铣键槽,用心轴定位,要求保证尺寸34.8-0.16mm,试计算定位误差并分析这种定位是否可行。

(8分)九、在六角自动车床上加工一批φ18+0.03mm滚子,用抽样检验并计算得到全部工件的平均尺寸为Φ17.979mm,均方根偏差为0.04mm,求尺寸分散范围与废品率。

°Δ定=0.022mm,定位装置可行。

八、试制定图示零件(单件小批生产)的工艺路线。

(12分)°工序1:粗车各外圆、端面、Φ60圆孔;精车Φ200外圆与端面,精镗Φ60孔;精车Φ96外圆、端面B与端面C(车床)工序2:插槽(插床)工序3:钻6-Φ20孔(钻床)工序4:去毛刺(钳工台)-0.08废品率:17.3%机械制造技术基础(试题2)一、填空选择题(30分)1.工序是指一个工人在一台机床上对一个(或多个)零件所连续完成的那部分工艺过程。

2.剪切角增大,表明切削变形减少;当切削速度提高时,切削变形减少。

3.当高速切削时,宜选用硬质合金刀具;粗车钢时,应选用YT5。

4.CA6140车床可加工公制英制模数、径节等四种螺纹。

-X-Xσ1.20 1.25 1.30 1.5F0.38490.39440.40320.433260φ 12请分析改工序的加工质量。

如何加以改进。

(8 分) 废品率等于 5.不经修配与调整即能达到装配精度的方法称为 互换法.6.当主偏角增大时,刀具耐用度 减少 ,当切削温度提高时,耐用度 减少 。

7.在四种车刀中,转位车刀的切削性能 最好 ;粗磨时应选择 软 砂轮。

8.机床的基本参数包括 尺寸、 运动 、 动力。

9.滚齿时,刀具与工件之间的相对运动称 成形运动 。

滚斜齿与滚直齿的区别在于多了一条 附加运动 传动链。

10.衡量已加工表面质量的指标有表面层几何形状特征,表面层物理机械性能 。

11.定位基准面和定位元件制造误差引起的定位误差称 基准位置 误差,工件以平面定位时,可以不考虑 基准位 置 误差。

12.测量误差是属于 随机 误差,对误差影响最大的方向称 误差敏感方向。

13.夹紧力的方向应与切削力方向相同 ,夹紧力的作用点应该 靠近 工件加工表面。

14.辅助支承可以消除 0 个自由度,限制同一自由度的定位称 过定位 。

15.磨削加工时,应选择 乳化液 ,为改善切削加工性,对不锈钢进行(退火,淬火)处理。

二、金属切削过程的本质是什么?如何减少金属切削变形?(8 分)被切金属在刀刃的挤压作用下,产生剪切滑移变形,并转变为切屑的过程。

要减少切削变形,可增大前角, 提高速度,增大进给量,适当提高工件材料硬度。

三、列出切削英制螺纹的运动方程式,并写出 CA6140 车床进给箱中增倍变速组的四种传动比。

(8 分)u1 = 18/45×15/48, u2 =28/35×15/48 u3 = 18/45×35/28 u4 = 28/35×35/28 四、加工下述零件,要求保证孔的尺寸 B =30+0.2,试画出尺寸链,并求工序尺寸 L 。

(8 分)L = -0.04-0.08 mm 六、磨一批 d =-0.016 -0.043mm 销轴,工件尺寸呈正态分布,工件的平均尺寸 X =11.974,均方根偏差 σ=0.005,Δ=0.0035mm 。

七、滚斜齿时需要多少种运动?列出每条运动链的首末端元件及计算位移。

(8 分)滚齿时需要四种运动: 1.主运动 电动机(n 电)- 滚刀(n 刀)2.范成运动 滚刀(1/k r )- 工件(1/Z k ) 3.进给运动 工件(1 r ) - 刀架(f ) 4.差动运动 刀架(L ) - 工件(1 r )- X - X σ 1.00 2.00 2.503.00 F 0.3413 0.4772 0.4938 0.4987八、制订下述零件的机械加工工艺过程,具体条件:45钢,圆料ф70,单件生产。

(12分)其余工序1:粗测各外圆、端面、钻Φ14孔,精车Φ40外圆及端面;以Φ40为基准面,精镗Φ30孔,精车Φ60及端面(车床)。

工序2:铣键槽(铣床)工序3:钻4-Φ6孔(钻床)工序4:去毛刺(钳工台)机械制造技术基础(试题3)一、填空选择题(30分)1.刀具前角是指前刀面与基面的夹角,用符号ro表示。

2.当工件材料硬度提高时,切削力增加;当切削速度提高时,切削变形减少。

3.制造复杂刀具宜选用高速钢;粗车钢时,应选用YT5。

4.为改善切削加工性,对高碳钢采取退火处理;对不锈钢调质处理。

5.粗加工时应选择水溶液粗磨时,应选择软砂轮。

6.精基准的选择原则是基准重合、统一、自为、互为、可靠原则7.进给量越大,表面粗糙度愈高;精加工孔时,应选择拉刀刀具。

8.机床的运动按其功用可分为成型运动与辅助运动两大类。

9.滚斜齿与滚直齿的区别在于多了一条附加运动传动链。

滚齿时,刀具与工件之间的相对运动称成形运动10.在CA6140车床上加工公制螺纹时,所用挂轮是63/100×100/75,11.夹紧力作用点应靠近工件的加工表面;工件以平面定位时,可以不考虑基准位置误差。

12.完全互换法适用于大量生产,所有零件公差之和应小于装配公差。

13.工艺系统刚度等于Fy/y工艺系统刚度大,误差复映小。

14.一个支承钉可以消除1个自由度,消除六个自由度的定位称完全定位15.生产类型通常分为单件、成批、大量生产三种。

三、量度切削变形的方法有几种?各有什么特点?能否全面衡量金属切削过程的物理本质?(8分)量度方法有两种:1.变形系数(简单,直观但结果近似,从塑性压缩方面分析)。

2.滑移系数(复杂,结果较精确,从剪切变形考虑)。

两种方法都有片面性,不能全面反映金属切削过程的物理本质。

四、列出切削公制螺纹的运动方程式,并写出CA6140车床进给箱中基本变速组的八种传动比。

u1=26/28u2=28/28u3=32/28u4=36/28u5=19/14u6=20/14u7=33/21u8=36/21X =30五、 在热平衡条件下,磨一批 Φ18-0.035 的光轴,工件尺寸呈正态分布,现测得平均尺寸六、 加工下述零件,以 B 面定位,加工表面 A ,保证尺寸 10+0.2mm ,试画出尺寸链并求出工序尺AB寸 L 及公差。

(8 分)±0.05L =+0.1+0.05mm七、 根据所学知识,列出提高零件加工质量的措施。

(10 分)提高加工精度的措施:减少误差,误差补偿,误差分组,误差转移,就地加工,误差平均,误差控制。

提高表面质量措施:采用合理的切削用量与刀具参数,采用冷压强化与光整工艺,采用良好的切削液,减少 积屑瘤、鳞刺和震动。

八、 图示拨叉零件,材料 HT300,单件小批生产(12 分)1. 对零件进行工艺分析。

2. 制订该零件的加工工艺过程。

余余工序 1: 粗精铣尺寸 40 左右端面(铣A±工序 5: 去毛刺(钳工台)床)工序 2: 钻绞 Φ24 孔(车床)工序 3: 粗精铣尺寸 12 左右端面、R25圆弧面(铣床)工序 4: 钻攻 M8 螺纹孔(钻床)-X - Xσ1.002.002.503.00 A0.34130.47720.49380.4987。
