拉森钢板桩施工方法
拉森钢板桩支护施工方案(3篇)
第1篇一、工程概况本项目位于某城市中心区域，占地面积约10,000平方米，总建筑面积约30,000平方米。
由于地质条件复杂，地下水位较高，且周边环境敏感，因此采用拉森钢板桩支护施工技术进行地下空间的开挖。
二、施工方案设计1. 支护结构形式本项目采用拉森钢板桩作为支护结构，其优点是施工速度快、稳定性好、可重复使用。
钢板桩的规格为：长12m，宽0.6m，厚0.3m。
2. 施工顺序（1）场地平整：首先对施工现场进行平整，清除障碍物，确保施工场地符合要求。
（2）测量放线：根据设计图纸，进行测量放线，确定钢板桩的桩位。
（3）打桩施工：采用振动锤打桩机进行钢板桩的打入作业。
（4）接桩施工：当一节钢板桩打入到位后，进行接桩作业，保证钢板桩的连续性和稳定性。
（5）支撑体系搭建：在钢板桩围堰内搭建支撑体系，包括水平支撑、斜支撑和支撑梁等。
（6）围堰封闭：完成支撑体系搭建后，对围堰进行封闭，确保围堰的密封性。
（7）土方开挖：在围堰内进行土方开挖，开挖深度根据实际需求确定。
（8）结构施工：在围堰内进行主体结构的施工，包括基础、墙体、梁等。
（9）围堰拆除：结构施工完成后，进行围堰拆除，确保施工安全。
三、施工准备1. 材料准备（1）拉森钢板桩：确保钢板桩的质量符合设计要求，表面平整，无变形、锈蚀等现象。
（2）打桩机具：振动锤打桩机、吊车、液压剪刀等。
（3）支撑体系材料：水平支撑、斜支撑、支撑梁等。
（4）围堰封闭材料：防水板、密封胶等。
2. 人员准备组织施工队伍，明确各岗位人员职责，进行技术交底和安全教育。
3. 施工设备准备确保施工设备完好，并进行试运行，确保设备性能满足施工要求。
四、施工工艺1. 打桩施工（1）打桩前，对场地进行平整，确保打桩机基础坚实。
（2）根据测量放线结果，确定钢板桩的桩位。
（3）采用振动锤打桩机进行钢板桩的打入作业，打入速度控制在1m/min左右。
（4）当一节钢板桩打入到位后，进行接桩作业，采用对接或焊接方式连接。
拉森钢板桩专项施工方法
拉森钢板桩专项施工方法雪花士兵2０１7-12-１8 21:13：2３拉森钢板桩主要施工方法一、施工工艺施工工艺流程如下：测量放线→施工定位桩→安装定位架→插打钢板桩→基坑开挖至垫层底→排水系统设置→回填→ 拔除钢板桩。
1测量放线在基坑开挖之前，按照图纸所示坐标及尺寸,放出污水管中心线及基坑开挖边线，并测设临时水准点，作为污水管施工过程高程控制依据，中心线应引至两端木桩上,以便随时进行中心线检查.测量放线成果须经监理工程师复核无误后方可进行下一步施工.２施工定位桩测量定测方位放线,定出拉森钢板桩插入位置。
采用履带式液压单斗震动打桩机(带夹具)，首先打定位桩，间隔9ｍ左右打设一根拉森桩。
用一根横在两根中间，制作导向夹具,沉桩时吊机将振动箱送到钢板桩堆放处,将钢板桩套入夹桩器并夹紧，随即吊至沉桩位置，垂直插入桩位,检查正确后,再开动振动锤沉桩。
3安装定位架用一根钢板桩横在两根定位桩中间，制作导向夹具，沉桩时振动箱移动到钢板桩堆放处，将钢板桩套入夹桩器并夹紧,随即吊至沉桩位置，垂直插入桩位,检查正确后，再开动振动锤沉桩.4 插打钢板桩1、沉桩时吊机将振动箱送到钢板桩堆放处，将钢板桩套入夹桩器并夹紧,随即吊至沉桩位置,垂直插入桩位，检查正确后，再开动振动锤沉桩。
2、在振动插入土层时,如遇有地下杂物及小石砂块，可将板桩振动起拔掉再插下，这样上下来回振动插入多次直至插进为止,沉桩过程中,吊钩下降速度应注意控制,维持沉桩悬吊状态下沉,以保证桩得垂直.3、现场工作人员必须听从指挥，起吊9m钢板桩时，套绳必须挂在钢板桩1、8ｍ~1ｍ得牢固部位，以免失灵滑脱,操作控制箱人员应密切注意吊车得转动方向,逐根紧扣并经常检查套绳,防止损坏发生意外事故。
4、打完拉森钢钢板桩及锚定桩后,在拉森桩得上部焊接钢牛腿，搁置固定钢围檩、焊接横撑进行持力加固。
5 基坑开挖1、主要机具：Ａ、挖土机械有：挖掘机、自卸汽车等。
B、一般机具有：铁锹（尖、平头两种）、手推车、小白线或2０号铅丝与钢卷尺等。
拉森钢板桩施工工法
拉森钢板桩施工工法拉森钢板桩是一种广泛应用于土木工程中的基础支护设施。
其施工工法的可靠性和灵活性使其成为许多工程项目中首选的桩基施工方法。
本文将详细介绍拉森钢板桩的施工工法，在施工过程中应注意的事项以及其在不同场景中的适用性。
一、施工工法概述拉森钢板桩施工工法是一种使用钢板桩进行地基支护和边坡防护的施工方法。
其主要施工步骤包括桩基布置、钢板桩沉桩、桩顶处理以及填土夯实等。
下面将逐一介绍这些施工步骤的具体要点。
1. 桩基布置在施工前，需要根据设计要求和现场情况合理布置桩基。
桩基布置应遵循以下原则：保证桩的间距和位置符合设计要求；使桩的布置尽量接近垂直于地面的情况；考虑现场条件，避免与其他地下设施发生冲突。
2. 钢板桩沉桩拉森钢板桩具有良好的刚度和承载力，适用于各种土壤条件。
在钢板桩沉桩过程中，需要借助专用的振动锤或静压桩机等设备将钢板桩垂直沉入地下。
施工中需要特别注意以下事项：控制沉桩速度，确保桩的垂直度；根据不同土质情况选择合适的沉桩方法；在桩顶倾斜或受阻时及时调整沉桩方式。
3. 桩顶处理桩顶处理是拉森钢板桩施工过程中的重要环节，它影响着整个桩基的稳定性和承载力。
常见的桩顶处理方法包括焊接角钢、钢板、导墙线以及注浆加固等。
在桩顶处理过程中，需要注意以下事项：保持桩顶的水平度和垂直度；确保桩顶处理材料的质量和牢固性；根据不同工程要求选择合适的桩顶处理方式。
4. 填土夯实在完成钢板桩的布置和桩顶处理后，需要根据设计要求进行填土夯实。
填土材料应符合设计要求，并采取适当的夯实措施，使填土与钢板桩之间形成良好的支撑和连接。
填土夯实的注意事项包括：控制填土厚度和夯实层次；考虑土壤的工程特性和水分含量；及时处理填土过程中可能出现的沉陷和变形问题。
二、施工注意事项在拉森钢板桩的施工过程中，需要注意以下事项，以确保施工质量和安全性。
1. 严格按照设计要求进行施工，合理选择桩基布置、钢板桩沉桩等工艺参数。
2. 施工现场应做好标识和防护措施，确保工人的安全。

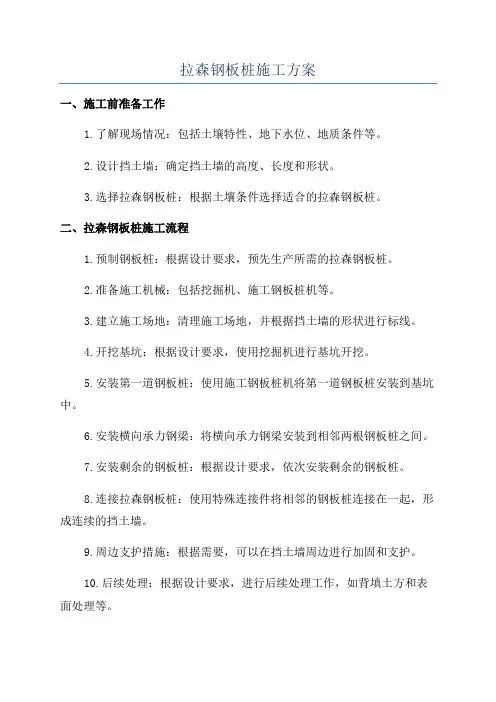

拉森钢板桩施工方案
拉森钢板桩施工方案一、施工前准备工作1.了解现场情况：包括土壤特性、地下水位、地质条件等。
2.设计挡土墙：确定挡土墙的高度、长度和形状。
3.选择拉森钢板桩：根据土壤条件选择适合的拉森钢板桩。
二、拉森钢板桩施工流程1.预制钢板桩：根据设计要求，预先生产所需的拉森钢板桩。
2.准备施工机械：包括挖掘机、施工钢板桩机等。
3.建立施工场地：清理施工场地，并根据挡土墙的形状进行标线。
4.开挖基坑：根据设计要求，使用挖掘机进行基坑开挖。
5.安装第一道钢板桩：使用施工钢板桩机将第一道钢板桩安装到基坑中。
6.安装横向承力钢梁：将横向承力钢梁安装到相邻两根钢板桩之间。
7.安装剩余的钢板桩：根据设计要求，依次安装剩余的钢板桩。
8.连接拉森钢板桩：使用特殊连接件将相邻的钢板桩连接在一起，形成连续的挡土墙。
9.周边支护措施：根据需要，可以在挡土墙周边进行加固和支护。
10.后续处理：根据设计要求，进行后续处理工作，如背填土方和表面处理等。
三、施工要点和注意事项1.拉森钢板桩的安装要垂直，确保挡土墙的稳定性。
2.钢板桩的连接件要牢固可靠，防止松动。
3.钢板桩的振动安装要避免对周围建筑物和地下管线造成损害。
4.在挖掘基坑时，要注意地下水的排水和处理，确保施工现场的安全。
5.在加固和支护挡土墙周边时，要选择合适的材料和方法，确保挡土墙的稳定性和安全性。
6.施工过程中要注意施工现场的安全，遵守相关规定。
四、施工监督和质量控制1.施工过程中要进行现场监督和检查，确保施工质量和进度。
2.拉森钢板桩的质量要符合相关标准和规范要求。
3.施工完工后进行验收，确保挡土墙的稳定性和安全性。
4.施工记录和验收报告要详细记录施工情况和结果。
拉森钢板桩施工方法
拉森钢板桩施工技术方法发表于2011 年04月07 日由中国最大的钢板桩生产商—江苏顺力冷弯型钢实业有限公司分享|一、一般要求1、钢板桩的设置位置要符合设计要求,便于沟槽基础土方施工，即在基础最突出的边缘外留有支模、拆模的余地.2、基坑沟槽钢板桩的支护平面布置形状应尽量平直整齐，避免不规则的转角，以便标准钢板桩的利用和支撑设置。
各周边尺寸尽量复合板装模数．3、整个基础施工期间,在挖土、吊运、扎钢筋、浇筑混凝土等施工作业中,严禁碰撞支撑，禁止任意拆除支撑，禁止在支撑上任意切割、电焊，也不应在支撑上搁置重物.二、支护线测量依据基坑、沟槽开挖设计截面宽度要求，测放出钢板桩打设位置线,用白石灰标示出钢板桩打设位置。
三、钢板桩进场及堆放场区按施工进度计划或现场情况组织钢板桩进场的时间,确保钢板桩的施工满足进度要求，钢板桩的堆放位置根据施工要求及场地情况沿支护线分散堆放，避免集中堆放在一起造成二次搬运.四、钢板桩施工顺序钢板桩位置的定位放线—挖沟槽－安装导梁－施打钢板桩瞩—拆除导梁—清理锚杆处标高的土方—挖土—排污管、检查井施工—回填石屑、土方—拔除钢板桩五、钢板桩的检验、吊装、堆放1、钢板桩的检验对钢板桩,一般有材质检验和外观检验，以便对不合要求的钢板桩进行矫正,以减少打桩过程中的困难.（1）外观检验:包括表面缺陷、长度、宽度、厚度、端部矩形比、平直度和锁口形状等项内容。
需注意：a、对打入钢板桩有影响的焊接件应予以割除；b、割孔、断面缺损的应予以补强处理;c、若钢板桩有严重锈蚀,应测量其实际断面厚度。
原则上要对全部钢板桩进行外观质量检查。
(２）材质检验：对钢板桩母材的化学成分及机械性能进行全面试验。
包括钢材的化学成分分析,构件的拉伸、弯曲试验，锁口强度试验和延伸率试验等项内容。
每一种规格的钢板桩至少进行一个拉伸、弯曲试验：每２0－5０t重的钢板桩应进行两个试件试验。
2、钢板桩吊运装卸钢板桩宜采用两点吊装的方法进行操作。
拉森钢板桩专项施工方法
拉森钢板桩专项施工方法一、拉森钢板桩的施工步骤：1.前期准备：确定施工区域，并进行地质勘察和设计方案制定。
根据地质勘察报告，确定桩的深度、直径和数量等参数。
2.设计制作：根据设计要求，制作符合要求的拉森钢板桩。
钢板桩的材质应符合相关标准，桩体应经过除锈、防锈处理。
3.施工准备：布置施工场地，搭建大型设备，如振动锤、挖掘机和起重机等。
清理桩位上的杂物和障碍物，确保施工现场安全。
4.安装钢板桩：采用振动打桩技术将钢板桩垂直地插入土体中。
在起吊和放桩时要保持平衡，避免桩体变形。
5.桩头处理：根据设计要求，在钢板桩的桩头上焊接横梁连接桩体。
横梁的数量和尺寸应符合结构设计要求。
6.镶嵌桩与封闭桩的处理：在围堰结构的施工中，需要进行镶嵌桩和封闭桩的处理。
镶嵌桩是指在已经施工完的桩体中再插入新的钢板桩，以加强桩体的稳定性。
7.疏浚施工：对拉森钢板桩完成后的工程区域进行疏浚。
清理堆积的泥浆和杂物，确保地基的稳定性。
8.后期处理和验收：对拉森钢板桩进行检查和验收。
检查桩体是否有裂缝、变形或其他质量问题。
并进行汇总整理施工记录和资料。
二、注意事项：1.严格按照设计要求和施工规范进行施工，在施工过程中避免影响到周围建筑物和地质环境。
2.钢板桩的安装要遵循安全操作规程，保证施工过程中的安全性。
特别是在振动锤作业时，要保持振动锤的稳定，避免倾倒或翻覆。
3.桩头处理和桩的连接要保证牢固可靠，防止在后期使用过程中产生变形和脱落。
4.钢板桩的保养和维护：在施工完毕后，要进行定期巡查、维护和管理，确保拉森钢板桩的使用寿命和质量。
5.桩顶高度控制：在施工中需要准确控制桩顶高度，保证桩与横梁或者其他连接构件之间的配合。
6.施工现场环境保护：在施工过程中要注意保护周围环境和生态环境，防止土壤和水源的污染。
通过以上的施工步骤和注意事项，可以有效保证拉森钢板桩施工的质量和安全，并达到预期的工程设计要求。
拉森钢板桩施工方案
拉森钢板桩施工方案拉森钢板桩是一种常用于土方支护的施工材料，在土木工程中具有广泛的应用。
拉森钢板桩通过将钢板垂直插入土壤，形成一个连续的条状结构，从而起到支撑土壤的作用。
下面是拉森钢板桩的施工方案。
1. 施工前准备工作首先，对施工现场进行清理，清除地面上的障碍物和杂物。
然后进行地质勘察，了解施工地的土壤情况，确定桩长和桩间距。
同时，进行必要的测量和标记，确定施工的起点和桩体的位置。
2. 桩机布置选择适当的桩机进行施工，并将其布置在施工现场。
桩机应放置在稳固的地面上，以确保施工过程中的安全性和稳定性。
同时，根据桩机的操作要求，进行必要的改造和调整。
3. 钢板桩安装根据地质勘察结果确定的桩长和桩间距，利用桩机将拉森钢板桩垂直插入土壤中。
在安装过程中，应注意控制桩体的垂直度和位置，以确保桩体的稳定性和承载力。
安装过程中可以利用钢板桩自身的竖直性和强度相互支撑，提高施工效率和质量。
4. 桩顶处理桩顶处理是确保拉森钢板桩施工质量的重要环节。
在安装好的钢板桩顶部，应进行必要的处理，以提高桩顶的防水性和承载力。
可以采用混凝土灌注、钢筋砼顶护、浇筑桩帽等方法，根据具体情况选择合适的处理方式。
5. 后续工序拉森钢板桩安装完毕后，还需要进行一些后续工序。
首先是进行桩体的检查和验收，确保桩头与设计要求一致。
然后是进行土方开挖、支护墙体的施工等土方支护作业。
最后，要进行对施工现场的清理和整理工作，保持施工现场的清洁和整齐。
总之，拉森钢板桩的施工方案包括前期准备、桩机布置、钢板桩安装、桩顶处理和后续工序等环节。
通过科学的施工方案和严格的操作流程，可以确保拉森钢板桩施工的质量和安全。
同时，根据具体情况进行调整和改进，以提高施工效率和质量。
拉森钢板桩支护施工工艺
拉森钢板桩支护施工工艺
一、拉森钢板桩施工的步骤
1、施工过程当中，首先需要将这种拉森钢板桩确定安装的位置，先要定位，放线确定好了位置之后，就要开始挖沟槽。
2、挖沟槽完了之后才能够安装导梁，这时候就要将这种钢板桩打入地面，才能够拆除。
最后再清理锚，标高的土方，顺着土方进行挖土，同时还需要设置好排污管，最后检查井施工对于回填限，还要将土方进行回填。
等到一切就绪之后，最后才能够拔除钢板桩。
二、拉森钢板桩施工的要求
1、进行钢板桩施工的时候，首先关于它的位置要符合设计的要求，这样才能够有利于后期沟槽的基础施工。
另外在基础最突出的边缘处要留有后期能够支模和拆模的空间。
2、基坑沟槽钢板桩的支护要做到平整，不能够出现不规则的转角，同时周边的尺寸应该符合钢板桩的数量。
在整个施工的过程当中，需要挖土，还要浇筑混凝土，一定要在模具浇筑完成之后才能够拆除支撑。
而且不能够任意切割或者采取焊接的工艺，也不能够在支护上面搁置重物。
三、拉森钢板桩施工的注意事项
1、整个施工过程，首先需要对钢板桩进行检测，如果发现有不符合要求的，需要进行矫正，防止在打桩过程中出现困难。
2、比如要看一下表面有没有什么缺陷，长度、宽度、厚度都需
要达到具体的要求。
另外就是如果有严重腐蚀的问题，还需要及时更换。
拉森钢板桩专项的施工方法
拉森钢板桩专项施工方法雪花士兵2017-12-18 21:13:23拉森钢板桩主要施工方法一、施工工艺施工工艺流程如下：测量放线→施工定位桩→安装定位架→插打钢板桩→基坑开挖至垫层底→排水系统设置→回填→ 拔除钢板桩。
1测量放线在基坑开挖之前，按照图纸所示坐标及尺寸，放出污水管中心线及基坑开挖边线，并测设临时水准点，作为污水管施工过程高程控制依据，中心线应引至两端木桩上，以便随时进行中心线检查。
测量放线成果须经监理工程师复核无误后方可进行下一步施工。
2 施工定位桩测量定测方位放线，定出拉森钢板桩插入位置。
采用履带式液压单斗震动打桩机(带夹具)，首先打定位桩，间隔9m左右打设一根拉森桩。
用一根横在两根中间，制作导向夹具，沉桩时吊机将振动箱送到钢板桩堆放处，将钢板桩套入夹桩器并夹紧，随即吊至沉桩位置，垂直插入桩位，检查正确后，再开动振动锤沉桩。
3 安装定位架用一根钢板桩横在两根定位桩中间，制作导向夹具，沉桩时振动箱移动到钢板桩堆放处，将钢板桩套入夹桩器并夹紧，随即吊至沉桩位置，垂直插入桩位，检查正确后，再开动振动锤沉桩。
4 插打钢板桩1、沉桩时吊机将振动箱送到钢板桩堆放处，将钢板桩套入夹桩器并夹紧，随即吊至沉桩位置，垂直插入桩位，检查正确后，再开动振动锤沉桩。
2、在振动插入土层时，如遇有地下杂物及小石砂块，可将板桩振动起拔掉再插下，这样上下来回振动插入多次直至插进为止，沉桩过程中，吊钩下降速度应注意控制，维持沉桩悬吊状态下沉，以保证桩的垂直。
3、现场工作人员必须听从指挥，起吊9m钢板桩时，套绳必须挂在钢板桩1.8m~1m的牢固部位，以免失灵滑脱，操作控制箱人员应密切注意吊车的转动方向，逐根紧扣并经常检查套绳，防止损坏发生意外事故。
4、打完拉森钢钢板桩及锚定桩后，在拉森桩的上部焊接钢牛腿，搁置固定钢围檩、焊接横撑进行持力加固。
5 基坑开挖1、主要机具：A、挖土机械有：挖掘机、自卸汽车等。
B、一般机具有：铁锹（尖、平头两种）、手推车、小白线或20号铅丝和钢卷尺等。
拉森钢板桩施工工序
拉森钢板桩施工工序
拉森钢板桩是一种常用于土木工程中的基础设施的施工材料。
下面是拉森钢板桩的施工工序：
1.剖线定位：在施工现场进行剖线打桩，确定钢板桩的位置和方位。
2.安装导线：根据桩的布置图，在桩基中设置导线，以引导钢板桩的安装。
导线应平整牢固，并确保各桩位之间的水平和垂直距离准确。
3.打桩基础处理：在导线引导下，对钢板桩的施工位置进行基础处理。
这包括清理桩位周围的杂物和土壤，确保桩位平整。
4.安装钢板桩：按照导线引导，将钢板桩插入土壤中。
使用振动锤或液压驱动器施加震动或压力，确保桩的深度和垂直度。
5.钢板桩连接：钢板桩之间需要连接，以增加整体的稳定性。
使用专用的连接件将钢板桩连接在一起，确保连接牢固可靠。
6.后续处理：施工完成后，对钢板桩进行后续处理。
包括清理施工现场，填补施工中可能出现的缝隙，并对桩顶进行修整。
拉森钢板桩施工工序简单明了，但也需要严格按照规范进行操作。
施工人员应该具备相关的操作技能和安全意识，以确保施工的顺利进行和完成。
拉森钢板桩施工方案
拉森钢板桩施工方案一、引言拉森钢板桩是一种常见的地基基础施工材料，可以广泛应用于各种土壤条件下的桩基工程。
本文将就拉森钢板桩施工方案进行详细探讨，旨在提供一种可行的施工方法，以确保工程的质量和安全。
二、拉森钢板桩基础知识拉森钢板桩是由冷轧型钢板制成的，具有高强度、耐腐蚀和抗弯曲的特点。
在桩机的作用下，拉森钢板桩可在土壤中垂直插入，形成连续的护土结构。
这种桩基施工方法可以提供良好的抗侧移能力和承载力，适用于各种土质条件。
三、拉森钢板桩施工前的准备工作1. 地质勘探：通过地质勘探确定地下土层情况，以便选择适当的拉森钢板桩规格和施工技术。
2. 环境保护：在施工前需对环境进行保护规划，减少对周边生态环境的影响。
3. 设备准备：准备好桩机、振动锤等必要设备，并进行检查和维护，以确保施工的顺利进行。
四、拉森钢板桩施工的步骤1. 钢板桩的打桩：在施工现场，根据实际需要选择适当的钢板桩规格，使用振动锤将钢板桩插入土壤中。
施工人员应在安全的位置观察振动锤和钢板桩的工作状态，确保施工过程中不发生意外事故。
2. 进行桩端处理：在桩基施工完成后，需要对桩端进行收尾处理。
具体的处理方法包括焊接桩头、进行防腐处理等。
3. 桩与桩之间的连接：将相邻的钢板桩进行连接，确保整个拉森钢板桩的连续性。
连接方式通常采用钢板桩之间的互锁形式，通过连接件将桩体牢固地连接在一起。
4. 护土填充：由于拉森钢板桩是一种护土结构，施工完成后需要进行护土填充，以提供更好的整体稳定性和承载能力。
填充过程中，应注意控制填充压实度和土壤含水量，以充分发挥拉森钢板桩的效果。
5. 现场检查和监测：在施工过程中，应进行现场检查和监测，及时发现问题并采取相应的措施。
这样可以防止潜在问题演变成安全隐患，保障工程的质量和安全。
五、拉森钢板桩施工中需要注意的问题1. 施工时应根据土层条件选择合适的拉森钢板桩规格，以确保施工的安全性和稳定性。
2. 在进行钢板桩打桩工作时，应注意合理控制振动锤的振动频率和力度，避免对周边环境造成不必要的干扰和损害。
拉森钢板桩施工方法
拉森钢板桩施工方法一、施工准备1.1机械选择本工程处于洪武路交通主干道，考虑到交通流量及施工工期，拟计划采用日本进口的静压力植桩机作为施工机具，采用SP-Ⅳ型拉森桩做维护结构。
日本新型静压植桩机施工特点：1、施工进度快静压植桩机靠大功率液压压力，将拉森桩压入地下，按最低限度每天15延长米计算，只需要2天，就可以完成单个工作井的围护结构施工。
2、占地面积小静压植桩机由动力头和供力设备两部分组成，设备小巧，吊桩喂桩的吊车位于场地内任意位置，不影响围挡以外的区域。
3、环保性突出在钢板桩压入过程中不会产生污泥，静压植桩机靠静压力植入钢板桩，没有强烈噪音和振动，不影响附近的地下管线，能较好的满足南京市提出的文明施工要求和规定。
4、安全性能好静压植桩机是嵌住已经完成压入的钢板桩，所以不会发生像其他大型机械倾倒的现象，静压植桩机施工作业靠液压力转化为动力，能较好的避免机械伤害，高空坠落，等常见的危害，拉森桩靠吊车起吊，吊车也配置了起重指挥人员，起重作业也有保障。
5、经济性强在压入过程中不容易损伤桩材，可以提高钢板桩的重复使用次数，具有高度的经济性。
本工艺与灌注桩施工费用相差不大，快速施工节省了建设时间，缩短了钢板桩租赁时间，从全局上看，也让本项工程提早竣工创造了条件。
6、文化性优越新型施工工艺和机械设备进入本地区施工领域本身就是工程建设进步的标志，新型施工工艺可以带来新的理念，施工方法和地区施工技术的革新，为加快本地区的发展速度展现出一面旗帜。
1.2静压力植桩机技术参数围护施工采用采用ECO100-3CA型静压植桩机打桩，25T 汽车吊配合喂桩，钢板桩采用SP-Ⅳ型拉森钢板桩，钢板桩长度为12-15 米。
静压力植桩机参数表：型号：ECO100-3CA实用桩型：U型400mmⅡ, ，Ⅲ，Ⅳ最大压力：102T最大拔力：112T重量：6.6T功率：195KW，柴油发动机静压植桩机图片：静压植桩机施工原理图：1.3拉森钢板桩技术参数：拉森钢板桩技术参数表型号规格截面面积单重惯性距截面模数Dimension Sectional Unit Weight Moment of Modulus ofArea Inertia Section W H T每桩每米每桩每米每桩每米墙每桩每米墙宽高厚墙身墙身身P 身hmm mm mm cm2 cm2/m kg/m cm2/m cm4 cm4/m cm3 cm3/mSP-Ⅲ400 125 13.0 76.4 191.0 60.0 150 2220 16800 223 1,340 SP-Ⅳ400 170 15.5 96.9 242.5 76.1 190 4670 38600 362 2,270 拉森钢板桩截面形状：1.4拉森钢板桩施工筹划：考虑到施工工期紧迫等原因，将原W21接收井号井改成工作井，另外三个工作井为W2，W8，W16，利用原来已经完成的W11,W13做为接收井，新建W6，W19两座接收井，其余为检查井。
拉森钢板桩施工方案
拉森钢板桩支护施工方案一一、钢板桩施工要求1、钢板桩采用拉森Ⅳ型，桩长12m。
钢板桩的机械性能和尺寸应符合要求。
经过整修或焊接后的钢板桩，堆存、搬运、起吊时应防止由于自重而引起的变形与损坏。
2、施工中应采用合格的钢板桩，为保证钢板桩在施工过程中能顺利插拔，并增加钢板桩在是使用时的防渗功能，每片钢板桩锁口都须均匀涂以混合油，其体积配合比为黄油：干澎润土：干锯沫=5:5:3。
3、对于桩身残缺、残迹、不整洁、锈皮、卷曲等都要做全面检查，并采取相应措施；同时，插打钢板桩需严格按设计要求进行锁扣施工。
4、钢板桩宜采用振动沉桩，沉桩时其垂直允许偏差为1/150，沿基坑轴线方向墙面左右允许偏差为100mm，桩底标高允许偏差300mm。
5、在竣工后，当干板桩拔除时其空隙应用石粉渣填密实。
6、由于现状距岸坡填筑质量较差，为较少钢板桩振动对岸坡的影响，可在钢板桩导槽涂抹油脂等润滑油。
7、钢板桩的拔除要再箱涵基坑回填密实后进行，拔除时需第三方监测在场。
8、钢板桩打、拔施工应配合跳槽开挖（≤40m）要求进行，应确保钢板桩支护范围大于拟开挖范围，即支护长度按拟开挖基槽多14m（两端多7m）控制。
9、钢板桩支护基坑开挖时我方将进行钢板桩顶原始监测，并在施工过程中连续监测，如钢板桩变形超过0.01H（基坑开挖深度）或连续两次监测超过4 m m/天，须停止施工并报告设代处理。
二、钢板桩设计方案1、计算拉森桩入土深度，根据钢板桩入土的深度，按单锚浅埋板桩计算，假定上端为简支，下端为自由支承。
这种板桩相当于单跨简支梁，作用在桩后为主动土压力，作用在桩前为被动土压力，压力坑底以下的土重度不考虑浮力影响，计算简图如下。
γ=土的重度γ=19.6KN/m3H=基坑开挖深度，根据图纸取最大开挖深度约5m=0，亦即为了使钢板桩保持稳定，在A点的力矩等于零，即ΣMA22()()033a a p p a p E H E H E H t E H t -=+-+= 将以上数据代入上式中，可得到下式3218334590t t t ++-=整理后即可求得所需的最小入土深度t=6.23所以钢板桩总长度为L=5+6.23=8.23m故选择长度12m 的拉森钢板桩作为支护是合理的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、施工准备1.1机械选择本工程处于洪武路交通主干道，考虑到交通流量及施工工期，拟计划采用日本进口的静压力植桩机作为施工机具，采用SP-Ⅳ型拉森桩做维护结构。
日本新型静压植桩机施工特点：1、施工进度快静压植桩机靠大功率液压压力，将拉森桩压入地下，按最低限度每天15延长米计算，只需要2天，就可以完成单个工作井的围护结构施工。
2、占地面积小静压植桩机由动力头和供力设备两部分组成，设备小巧，吊桩喂桩的吊车位于场地内任意位置，不影响围挡以外的区域。
3、环保性突出在钢板桩压入过程中不会产生污泥，静压植桩机靠静压力植入钢板桩，没有强烈噪音和振动，不影响附近的地下管线，能较好的满足南京市提出的文明施工要求和规定。
4、安全性能好静压植桩机是嵌住已经完成压入的钢板桩，所以不会发生像其他大型机械倾倒的现象，静压植桩机施工作业靠液压力转化为动力，能较好的避免机械伤害，高空坠落，等常见的危害，拉森桩靠吊车起吊，吊车也配置了起重指挥人员，起重作业也有保障。
5、经济性强在压入过程中不容易损伤桩材，可以提高钢板桩的重复使用次数，具有高度的经济性。
本工艺与灌注桩施工费用相差不大，快速施工节省了建设时间，缩短了钢板桩租赁时间，从全局上看，也让本项工程提早竣工创造了条件。
6、文化性优越新型施工工艺和机械设备进入本地区施工领域本身就是工程建设进步的标志，新型施工工艺可以带来新的理念，施工方法和地区施工技术的革新，为加快本地区的发展速度展现出一面旗帜。
1.2静压力植桩机技术参数围护施工采用采用ECO100-3CA型静压植桩机打桩，25T汽车吊配合喂桩，钢板桩采用SP-Ⅳ型拉森钢板桩，钢板桩长度为12-15米。
静压力植桩机参数表：型号：ECO100-3CA实用桩型：U型400mm,Ⅱ，Ⅲ，Ⅳ最大压力：102T最大拔力：112T重量：6.6T功率：195KW，柴油发动机静压植桩机图片：静压植桩机施工原理图：1.3拉森钢板桩技术参数：拉森钢板桩技术参数表型号规格Dimension 截面面积SectionalArea单重Unit Weight惯性距Moment ofInertia截面模数Modulus ofSectionW 宽H高T厚每桩每米墙身每桩每米墙身每桩P每米墙身h每桩每米墙身mm mm mm cm2 cm2/m kg/m cm2/m cm4 cm4/m cm3 cm3/m SP-Ⅲ40012513.076.4 191.0 60.0150 2220 16800 223 1,340 SP-Ⅳ40017015.596.9 242.5 76.1190 4670 38600 362 2,270拉森钢板桩截面形状：1.4拉森钢板桩施工筹划：考虑到施工工期紧迫等原因，将原W21接收井号井改成工作井，另外三个工作井为W2，W8，W16，利用原来已经完成的W11,W13做为接收井，新建W6，W19两座接收井，其余为检查井。
拟定两个工作面，W2-W11为一个工作面，W13-W21为一个工作面，根据最新交通方案的调整要求，先做中山东路以北的路段，率先将W8工作井完成，利用已完工的W11做接收井，先对管径1.5米的顶管段工作井施工，同时保证顶距在300米范围以内。
1．5拉森钢板桩施工流程：为配合交通方案，加快施工进度，减少工作时间，拟定工作井施工流程：W8→W16→W6→W2→W19→W21→W10→W3→W4三、拉森钢板桩施工方法3.1拉森钢板桩施工流程：施工准备→导沟开挖→测量放样、定位→辅助钢板就位→桩机就位→配重钢板桩就位→静压力植桩机压桩→配重取消→桩机骑桩→桩机继续压桩→钢板桩封口→其余工序施工→钢板桩拔除→压密注浆填缝3.2施工准备1、钢板桩的检验、吊装、堆放（1）钢板桩的检验对钢板桩，一般有材质检验和外观检验，以便对不合要求的钢板桩进行矫正，以减少打桩过程中的困难。
①外观检验：包括表面缺陷、长度、宽度、厚度、高度、端部矩形比、平直度和锁口形状等项内容。
检查中要注意：a）对打入钢板桩有影响的焊接件应予以割除；b）割孔、断面缺损的应予以补强；c）若钢板桩有严重锈蚀，应测量其实际断面厚度。
原则上要对全部钢板桩进行外观检查。
②材质检验：对钢板桩母材的化学成分及机械性能进行全面试验。
包括钢材的化学成分分析，构件的拉伸、弯曲试验，锁口强度试验和延伸率试验等项内容。
每一种规格的钢板桩至少进行一个拉伸、弯曲试验。
（2）钢板桩吊运装卸钢板桩宜采用两点吊。
吊运时，每次起吊的钢板桩根数不宜过多，并应注意保护锁口免受损伤。
吊运方式有成捆起吊和单根起吊。
成捆起吊通常采用钢索捆扎，而单根吊运常用专用的吊具。
（3）钢板桩堆放：钢板桩堆放的地点，要选择在不会因压重而发生较大沉陷变形的平坦而坚固的场地上，并便于运往打桩施工现场。
堆放时应注意：①堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方便；②钢板桩要按型号、规格、长度分别堆放，并在堆放处设置标牌说明；③钢板桩应分层堆放，每层堆放数量一般不超过5根，各层间要垫枕木，垫木间距一般为3-4米，且上、下层垫木应在同一垂直线上，堆放的总高度不宜超过2米。
2、导沟开挖导沟开挖宽度1..5米，深度2米，由于静压力植桩机施工时要保证两侧45cm 范围内没有土体，所以开挖前要对钢板桩中心线放样，并保证两侧45vm范围内土体清理干净。
导沟内的管线必须全部搬迁完成后，方可进行压桩作业。
3、施工放样为保证钢板桩施打位置准确无误，沟槽开挖后底部须大致平整，技术人员定位后，洒白灰线，为防止白灰线受施工过程中浇水冲洗影响，需要每在中心线上每两米插一个钢筋头，保证位置准确。
4、铺设钢板静压力植桩机施工前，必须放置在钢板上并保证水平，钢板厚度为30毫米，宽2米，长4-5米，两块钢板分两侧放置，中间空出1.3米的一条缝，作为压桩的起点。
如图：5、桩机就位钢板铺放完成后，将静压力植桩机吊放到钢板上，四条支腿分两侧跨在钢板之上，并调整机器，保证水平气泡居中。
如图：6、桩机配重桩机摆放好后，需要对其配重，因为桩机自身较轻，自身重力无法克服施加的压力，就无法把钢板桩压入土体里，配重使用现场的钢板桩，没边放置6块左右12米长的SP-Ⅳ型钢板桩，放置均匀，位置对称。
7、压桩压桩前，首先将机器的液压油管、电缆线与机器连接，并对机器做细致检查，一切正常有，开始压桩作业，压桩采用25T汽车吊配合进行，吊车起吊钢板桩喂桩，操作人员按照放样的中心线，开始压桩操作，施工过程中，使用经纬仪配合检查压入过程中的垂直度。
压入过程中应注意压力的大小，并边压边浇水润滑钢板桩，减小摩擦阻力，压入时可适当提拔，反复压入，以保证拉森钢板桩卡口闭合和垂直度，做到万无一失。
8、桩机骑桩打完三根拉森钢板桩后，就可以取消配重，骑桩作业了。
吊车将配重用的钢板桩移开，将桩机放置于插好的钢板桩之上，桩机利用咬齿咬住钢板桩，与之形成一个整体，借助桩的抗拔力以抵抗摩擦阻力，达到将桩压入土体的效果。
9、封口按照以上操作继续施工，知道施工完成，封口处设在进出洞加固体范围内。
当施工到最后20根桩时，要用卷尺丈量尺寸，适当做出调整，以保证最后一块能与第一块卡口闭合，达到良好的止水效果。
10、拔桩地下结构施工完成后，养护达到一定强度，静压植桩机开始拔桩。
拔桩时注意控制拔桩速率及拔后回填工作，防止不均匀沉降而影响建筑质量，对桩缝做灌浆处理，拔后拉森桩及时清理外运，做到场地干净，预计不能拔除量约占总量的20% 。
11、回填灌浆钢板桩拔出后，缝隙必须立即处理，避免土体移动引起路面沉降、裂缝等，回填灌浆采用压密注浆。
压密注浆参数：注浆采用普硅4.5级，水灰比0.55，注浆压力0.8～1.5Mpa，或根据实际情况进行调整压力。
压密注浆需浆液溢满缝隙方可停止作业。
3.3人员配置3.4机械配置四、质量保证措施1、技术交底制度分项工程开工前，主管工程师根据施工组织设计及施工方案编制技术交底，对特殊过程必须编写作业指导书，对关键工序必须编写施工方案，分项工程施工前必须向作业人员进行技术交底，讲清该分项工程的设计要求、技术标准，施工方法和注意事项等。
2、工序交接检制度工序交接检即：上道工序完成后，在进入下道工序前必须进行检验，并经监理签证。
做到上道工序不合格，不准进入下道工序，确保各道工序的工程质量。
坚持做到：“五不施工”即：未进行技术交底不施工；图纸及技术要求不清楚不施工；施工测量桩未经复核不施工；材料无合格证或试验不合格者不施工；上道工序不经检查不施工。
“三不交接”即：无自检记录不交接；未经专业技术人员验收合格不交接；施工记录不全不交接。
3、隐蔽工程签证检查制度凡属隐蔽工程项目，首先由班组、项目部逐级进行自检，自检合格后会同监理工程师一起复核，检查结果填入隐检表，由双方签字。
隐蔽工程不经签证，不能进行隐蔽。
4、施工测量复核制度施工测量必须经技术人员复核后报监理工程师审核，确保测量准确，控制到位。
5、施工过程的质量三检制施工过程的质量检查实行三检制，即：班组自检、互检、工序交接检。
工长负责组织质量评定，项目部质检员负责质量等级的核定，确保分项工程质量一次验收合格。
6、严格执行材料半成品、成品采购及验收制度，原材料采购需制定合理的采购计划，根据施工合同规定的质量、标准及技术规范的要求，精心选择合格分供方，同时严格执行质量检查和验收制度，按规定进行复试及见证取样，确认合格后方可使用。
所有采购的原材料、半成品、成品进场必须由专业人员进场验收，核实质量证明文件及资料，对于不合格半成品或材质证明不齐全的材料，不许验收进场，所有材料进场后应及时标识，确保不误用、混用。
7、坚持持证上岗制度焊工、测量工、材料员、核算员、资料员、质检员、安全员、工长等均要经考核，必须持证上岗。
8、实行质量否决制度选派具有资质和施工经验的技术人员担任各级质检工程师，负责质检工作，质检员具有质量否决权、停工权和处罚权。
凡进入工地的所有材料，半成品、成品，必须经质检员检验合格后才能用于工程。
对分项工程质量验收，必须经过质检员核查合格后方可上报监理。
9、做好施工中的协作配合工作为确保工程质量目标实现，我们以真诚的合作诚意与设计、监理共同把好质量关，在施工全过程中，教育施工所有人员，尊重和服从业主、监理工程师和质量检查人员的监督和指导。
五、安全保证措施安全技术交底：施工员在安排生产任务的同时，结合分部、分项施工的特点，实施安全技术交底，操作人员签证认可，并保持记录。
施工员或安全员对班组安全员进行安全监控职责范围交底。
根据授权范围，项目管理人员在签署“动火证”的同时，对动火监护员进行安全交底，明确监护职责和监护范围，动火监护员签字认可，并保持记录。
安全检查每月一次全面安全检查，由工地各级负责人与有关业务人员实施。
每旬一次例行定期检查，由施工员实施。
