屋面保护层和隔离层设计
防水层如何设置隔离层、保护层
（1）在地下工程防水层表面设置隔离层、保护层：①底板卷材防水层上浇筑细石混凝土保护层时，厚度不应小于50mm。
②顶板卷材防水层上浇筑细石混凝土保护层，采用机械碾压回填土或顶板承重时，厚度不宜小于70mm，采用人工回填土时，厚度不宜小于50mm，防水层与细石混凝土之间应设置隔离层，对于本身带有聚乙烯保护膜的改性沥青卷材可起有效的隔离作用。
③外墙卷材防水层采用外防内贴法铺贴时，保护墙内表面应抹厚度为20mm的1:3的水泥砂浆找平层，卷材宜先铺立面，后铺平面，并应先铺转角，后铺大面。
④外墙卷材防水层采用外防外贴法铺贴时，可采用柔性材料或铺膜20厚1:2.5水泥砂浆作保护层。
柔性材料可采用5厚（30~40kg/㎡）聚乙烯泡沫塑料片材或50mm厚（≥20kg/㎡）挤塑型聚苯乙烯泡沫塑料板。
5厚聚乙烯泡沫塑料片材采用氯丁胶粘剂粘贴。
为防回填土时损坏防水层，片材与片材之间应采用搭接连接，搭接宽度为20~30mm。
50mm厚聚苯乙烯泡沫塑料板材用聚酯酸乙烯乳液点粘粘贴，板与板之间拼缝应严密，以防回填土从缝隙中带人，损坏防水层。
当设计采用水泥砂浆作保护层时，由于改性沥青防水卷材为不浸润物质，不能与水泥砂浆相粘结。
可通过以下两个措施来实现：a.选择上表面材料为细砂粒的改性沥青防水卷材作防水层，使水泥砂浆和细砂粒相粘结。
B.在改性沥青卷材防水层表面涂布改性沥青胶黏剂，再在其上稀撒经清洗干净并烘烤预热的粗砂（也成石米），使胶黏剂将粗砂粘结牢固，工程上将粘牢的粗砂层成为“过渡层”。
固化后，就可在粗砂层表面铺抹水泥砂浆了。
明挖法下地下工程的肥槽，在外墙防水层保护层施工完毕、满足设计要求、检查合格后，应及时回填，回填工程施工应符合下列要求：a.基坑内杂物应清理干净，无积水；b.工程周围800mm以内宜用2:8灰土、黏土或粉质黏土回填，其中不得混油十块、碎砖、灰渣及有机杂物，也不得有冻土。
800mm以外可用原土回填；c.回填肥槽，应采用分层回填、分层夯实、均匀对称的施工方法。
屋面工程技术规范GB 50345-2012
屋面工程技术规范GB 50345-20121 总则1．0．1 为提高我国屋面工程技术水平，做到保证质量、经济合理、安全适用、环保节能，制定本规范。
1．0．2 本规范适用于房屋建筑屋面工程设计和施工。
1．0．3 屋面工程的设计和施工，应遵守国家有关环境保护、建筑节能和防火安全等有关规定，并应制定相应的措施。
1．0．4 屋面工程的设计和施工除应符合本规范外，尚应符合国家现行有关标准规定。
2 术语2．0．1 屋面工程 roof project由防水、保温、隔热等构造层所组成房屋顶部的设计和施工。
2．0．2 隔汽层 vapor barrier阻止室内水蒸气渗透到保温层内的构造层。
2．0．3 保温层 thermal insulation layer减少屋面热交换作用的构造层。
2．0．4 防水层 waterproof layer能够隔绝水而不使水向建筑物内部渗透的构造层。
2．0．5 隔离层 Isolation layer消除相邻两种材料之间粘结力、机械咬合力、化学反应等不利影响的构造层。
2．0．6 保护层 protection layer对防水层或保温层起防护作用的构造层。
2．0．7 隔热层 insulation layer减少太阳辐射热向室内传递的构造层。
2．0．8 复合防水层 compound waterproof layer由彼此相容的卷材和涂料组合而成的防水层。
2．0．9 附加层 additional layer在易渗漏及易破损部位设置的卷材或涂膜加强层。
2．0．10 防水垫层 waterproof cushion设置在瓦材或金属板材下面，起防水、防潮作用的构造层。
2．0．11 持钉层 nail-supporting layer能够握裹固定钉的瓦屋面构造层。
2．0．12 平衡含水率 equilibrium water content在自然环境中，材料孔隙中所含有的水分与空气湿度达到平衡时，这部分水的质量占材料干质量的百分比。
隔离层和保护层施工方案
隔离层和保护层施工方案1、工艺流程：隔离层施工→钢筋网片施工→C20细石混凝土施工2、隔离层施工：干铺无纺聚酯纤维布一层后采用20厚1:2.5水泥砂浆，在防水层上找平，并压实抹光养护。
因为隔离层材料强度低，在隔离层继续施工时，要注意对隔离层加强保护，混凝土运输不能直接在隔离层表面进行，应采取垫板等措施，绑扎钢筋时不得扎破表面，振捣混凝土时更不能振捣隔离层。
3、钢筋网片施工：采用冷拔Ф6的一级钢筋，双向间距200，钢筋网片绑扎或点焊。
(1)钢筋网片其位置居中偏上，上部保护层约10mm。
(2)钢筋要调直，不得有弯曲、锈蚀、沾油污。
(3)分格缝处钢筋网片要断开。
为保证钢筋网片位置留置准确，可采用先在隔离层上满铺钢丝绑扎成型后，再按分格缝位置剪断的方法施工。
(4)分格缝上空铺防水卷材，宽200mm。
4、C20细石混凝土施工：(1)浇捣混凝土前，应将隔离层表面浮渣、杂物清理干净；检查隔离层质量及平整度、排水坡度和完整性；支好分格缝模板，分隔缝间距3*3m，并标出混凝土浇筑厚度，厚度为40mm。
(2)材料及混凝土质量要严格保证，每工作班组进行不少于两次的坍落度检查，并按规定制作检验的试块。
(3)混凝土的浇捣按“先远后近、先高后低”的原则进行。
(4)一个分格缝范围内的混凝土必须一次浇捣完成，不得留施工缝。
(5)采用平板振捣器进行振捣，或可先用木棍等插捣，再用小滚（30～40Kg，长600mm左右）来回滚压，边插捣边滚压，直至密实和表面泛浆，泛浆后用铁抹子压实抹平，并要确保防水层的设计厚度和排水坡度。
(6)铺设、振捣、滚压混凝土时必须严格保证钢筋间距及位置的准确。
(7)混凝土收水初凝后，及时取出分格缝隔板，用铁抹子第二次压实抹光，并及时修补分格缝的缺损部分，做到平直整齐；待混凝土终凝前进行第三次压实抹光，要求做到表面平光，不起砂、起皮、无抹板压痕为止，抹压时，不得撒干水泥或干水泥砂浆。
(8)待混凝土终凝后，必须立即进行养护，养护时间不少于14d。
屋面细石混凝土保护层施工方案及方法
屋面细石混凝土保护层施工方案及方法屋面面层为50厚C30细石混凝土。
1、施工准备1）材料要求C30细石混凝土、Φ4钢筋、嵌缝油膏2）主要机具混凝土搅拌机、小型平板振动器、井架带卷扬机或塔吊机械等；铁抹子、木抹子、木刮板、平锹、手推胶轮车、笤帚、水桶、斧子、锤子、铲刀、油刷、油锅、油桶及油壶、铁滚筒等工具。
2、作业条件1）屋面结构层及找平层已施工完毕，并办理交接验收手续。
基层表面应平整坚实，不得有起砂、裂缝、松动等现象；平整度用2m直尺检查，最大空隙不大于5mm；突出部位应平滑过渡。
2）施工气温宜在5-35℃，不得在负温或烈日曝晒条件下施工。
3）材料已运到现场，经检查质量符合要求，数量满足需要；试验定根据实际材料情况。
4）备齐机械设备，并维修试运转，搭设好材料垂直运输井架，安装好卷扬提升系统设备。
3、施工操作工艺3.1构造要求1.细石混凝土强度等级为C30。
2.细石混凝土层厚度50mm，并应双向配置Φ4mm、间距100mm的钢筋网片，其保护层厚度不应小于10mm，并在分格缝应断开，屋面排水坡度宜为3%。
3.细石混凝土层应留置分格缝，一般设在屋面板的支承端、屋面转折处、防水层与突出屋面结构的交接处，其纵横间距为4m，分割缝内应嵌密封材料，纵横向分格缝构造如图所示，缝内嵌建筑防水沥青油膏密封材料。
4.密封防水部位的基层应牢固，表面应平整、密实，不得有蜂窝、麻面、起皮和起砂现象；嵌填密封材料的基层应干净、干燥。
5.密封防水处理连接部位的基层，应涂刷与密封材料相配套的基层处理剂。
6.接缝处的密封材料底部应填放背衬材料，外露的密封材料应设置保护层，其宽度不应小于200mm。
7.密封材料嵌填完成后不得碰损及污染，固化前不得踩踏。
3.2工艺流程处理清理基层→绑扎钢筋→设置分格缝条→浇筑细石混凝土→二次压光→覆盖养护→取出分格缝条→清缝→嵌缝→铺贴板缝保护层→清扫→检查和修补→验收。
1.处理、清理基层基层上的混凝土或砂等浮渣杂物应清理干净。
防水隔离层在建筑中的设置部位与作用

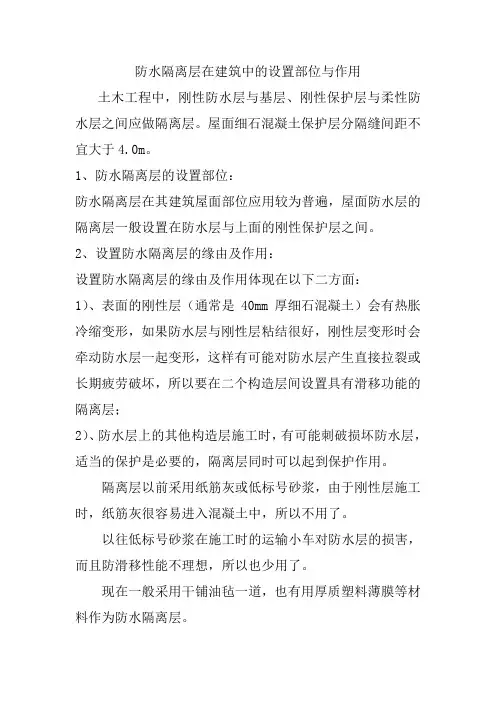

防水隔离层在建筑中的设置部位与作用
土木工程中，刚性防水层与基层、刚性保护层与柔性防水层之间应做隔离层。
屋面细石混凝土保护层分隔缝间距不宜大于4.0m。
1、防水隔离层的设置部位：
防水隔离层在其建筑屋面部位应用较为普遍，屋面防水层的隔离层一般设置在防水层与上面的刚性保护层之间。
2、设置防水隔离层的缘由及作用：
设置防水隔离层的缘由及作用体现在以下二方面：
1）、表面的刚性层（通常是40mm厚细石混凝土）会有热胀冷缩变形，如果防水层与刚性层粘结很好，刚性层变形时会牵动防水层一起变形，这样有可能对防水层产生直接拉裂或长期疲劳破坏，所以要在二个构造层间设置具有滑移功能的隔离层；
2）、防水层上的其他构造层施工时，有可能刺破损坏防水层，适当的保护是必要的，隔离层同时可以起到保护作用。
隔离层以前采用纸筋灰或低标号砂浆，由于刚性层施工时，纸筋灰很容易进入混凝土中，所以不用了。
以往低标号砂浆在施工时的运输小车对防水层的损害，而且防滑移性能不理想，所以也少用了。
现在一般采用干铺油毡一道，也有用厚质塑料薄膜等材料作为防水隔离层。
《屋面工程技术规范》GB50345-2019
指标 ≥35 ≤0.024 ≥150 ≤1 ≥92 ≤5 ≤3 不低于B2级
14.屋面防水工程应由具备相应资质的专业队伍进行施工。作业人员应持证上 岗。
防水工程施工实际上是对防水材料的一次再加工，必须由防水专业队伍进行施工，才
能保证防水工程的质量。防水专业队伍应由经过理论与实际施工操作培训，并经考试合格 的人员组成。本条所指的防水专业队伍，应由当地行政主管部门对防水施工企业的规模， 技术水平、业绩等综合考核后颁发证书，作业人员应由有关主管部门发给上岗证。
8、屋面工程施工必须符合以下安全规定：
（1）严禁在雨天、雪天和五级风及其以上时施工； （2）屋面周边和预留孔洞部位，必须按临边、洞口防护规定设置安 全护 栏和安全网； （3）屋面坡度大于30%时，应采取防滑措施； （4）施工人员应穿防滑鞋，特殊情况下如无可靠安全措施时，操作 人员必须系好安全带并扣好保险钩。
7、屋面排汽构造设计应符合下列规定：
（1）找平层设置的分格缝可兼作排气道，排气道的宽度宜为40mm， （2）排气道应纵横贯通，并应与大气连通的排气道相通，排气孔可设 在檐口下或纵横排气道的交叉处；
（3）排气道纵横间距宜为6m，屋面面积每36㎡，宜设置一个排气孔， 排气孔应做防水处理; （4）在保温屋下也可铺设带支点的塑料板，通过空腔层排水、排气。
防水等级 I级 II级
建筑类别 重要建筑和高层建筑
一般建筑
设防要求 两道防水设防 一道防水设防
防水等级 I级 II级
解释：屋面工程设计应遵照“保证功能、构造合理、防排结合、
优选用材，美观耐用”的五项原则。屋面工程施工应遵照“按图施工、 材料检验、工序检查、过程控制、质量验收”的五项原则，屋面工程 应建立管理、维修、保养制度；屋面排水系统应保持畅通，应防止水 落口，檐沟，天沟堵塞和积水。
屋面保护层
屋面保护层（QB-CNCEC J040111-2004）1 一样规定屋面防水层的爱护层施工应符合本标准规定。
屋面卷材防水层和涂膜防水层都应设置爱护层；当面层防水卷材本身无爱护层时，应另作爱护层。
屋面爱护层施工是卷材或涂膜防水层分项中的组成部分，做法较多、操作工艺又不同，故单独列出。
1.0.2 编制参考标准及规范：（1）《建筑工程施工质量验收统一标准》（GB50300--2001）（2）《屋面工程质量验收规范》（GB50207—2002）（3）《地面工程施工质量验收规范》（GB50209—2002）（4）《混凝土结构工程施工质量验收规范》（GB50204—2002）1.0.3卷材防水屋面和涂膜防水屋面的爱护层应符合设计要求，以下做法可供选择并应注意：（1）采纳与卷材或涂膜材料材性相容、粘结力强和耐风化的浅色涂料涂刷等作爱护层；卷材面还可粘贴铝箔等作为爱护层。
（2）可采纳20mm厚水泥砂浆、30mm厚细石混凝土（宜掺微膨胀剂）或铺砌块材做刚性爱护层；刚性爱护层的厚度应满足屋面使用功能需要。
（3）沥青卷材爱护层可用热玛脂粘结粒径3～5mm、色浅、耐风化和颗粒平均的绿豆砂；亦可采纳冷玛脂粘结云母或蛭石等片状材料。
（4）涂膜防水层面可采纳细砂、云母或蛭石等撒布材料作爱护层。
（5）易积灰屋面宜采纳刚性爱护层。
（6）防水层采纳已带爱护层（如彩砂卷材、铝箔面层卷材等）的卷材作面层时，可不另作爱护层。
（7）架空隔热屋面或倒置式屋面的卷材防水层上可不做爱护层。
1.0.4爱护层铺设前，卷材或涂膜防水层必须施工完毕、通过干燥并检验合格、同时清扫洁净表面。
1.0.5采纳水泥砂浆、板块材料或细石混凝土等材料作刚性爱护层，与防水层之间必须设置隔离层；隔离层应平坦，起到完全隔离作用，保证刚性爱护层的胀缩变形不损坏防水层。
2 施工预备2.1原材料要求2.1.1绿豆砂：洁净、色浅、颗粒平均、粒径3～5mm，宜用砾砂、可用尖锐颗粒少的人工砂，降雨量较大的区域宜采纳粒径6～10mm小豆石。
屋面保护层(隐蔽)√
规格/型号
隐检内容：
保温层上水泥砂浆隔离层，表面平整，无蜂窝、无起砂。强度满足设计要求，厚度符合规范要求。
特殊工艺：
申报人：王斌
审核意见：
□同意隐蔽□修改后自行隐蔽□不同意，修改后重新报验
质量问题:
参
加
人
员
签
字
监理（建设）单位
施工单位
湖北全洲扬子江建设工程有限公司
技术负责人
质检员
施工员
本表由施工单位填报，建设单位、施工单位、城建档案馆各保存一份。
隐蔽工程检查记录
表D1-1-1编号：
工程名称
平湖半岛沙河村A区1#楼
隐日期
2012年月日
现我方已完成屋面（层）A-L/1-40（轴线或房间）+36.50m（高程）屋面（部位）的（屋面隔离层）工程，经我方检验，符合设计、规范要求，特申请进行隐蔽验收。
依据：施工图纸（施工图纸编号建施01）、
设计变更/洽商（编号/）和有关规定、规程。
屋面保护层施工技术
屋面保护层施工技术1 一般规定1.1 卷材防水屋面和涂膜防水屋面的保护层应符合设计要求，以下做法可供选择并应注意：1.1.1采用与卷材或涂膜材料材性相容、粘结力强和耐风化的浅色涂料涂刷等作保护层；卷材面还可粘贴铝箔等作为保护层。
1.1.2可采用20mm厚水泥砂浆、30mm厚细石混凝土（宜掺微膨胀剂）或铺砌块材做刚性保护层；刚性保护层的厚度应满足屋面使用功能需要。
1.1.3沥青卷材保护层可用热玛脂粘结粒径3～5mm、色浅、耐风化和颗粒均匀的绿豆砂；亦可采用冷玛脂粘结云母或蛭石等片状材料。
1.1.4涂膜防水层面可采用细砂、云母或蛭石等撒布材料作保护层。
1.1.5易积灰屋面宜采用刚性保护层。
1.1.6防水层采用已带保护层（如彩砂卷材、铝箔面层卷材等）的卷材作面层时，可不另作保护层。
1.1.7架空隔热屋面或倒置式屋面的卷材防水层上可不做保护层。
1.2 保护层铺设前，卷材或涂膜防水层必须施工完毕、经过干燥并检验合格、同时清扫干净表面。
1.3 采用水泥砂浆、板块材料或细石混凝土等材料作刚性保护层，与防水层之间必须设置隔离层；隔离层应平整，起到完全隔离作用，保证刚性保护层的胀缩变形不损坏防水层。
2 施工准备2.1 原材料要求2.1.1 绿豆砂：干净、色浅、颗粒均匀、粒径3～5mm，宜用砾砂、可用尖锐颗粒少的人工砂，降雨量较大的区域宜采用粒径6～10mm小豆石。
2.1.2 保护层涂料应色浅、与底层材性相容、粘结力强、耐冷热变化、耐老化和抗冲刷性能好。
2.1.2.1 高聚物改性沥青防水涂料的物理性能应符合表2.1.2.1的要求。
表2.1.2.1 高聚物改性沥青防水涂料的物理性能要求2.1.2.2 合成高分子防水涂料的物理性能应符合表2.1.2.2的要求。
表2.1.2.2 合成高分子防水涂料的物理性能要求2.1.3 细砂、云母及蛭石：细砂应干净、色浅、是天然水成砂，粒径不得大于涂层厚度的1/4；云母及蛭石颗粒尽可能大一些、无细粉。
屋面防水保护层施工方案
屋面防水保护层施工方案一、工程的防水保护层类型1、有25mm厚彩色水泥砖及银粉保护剂两种种。
25mm厚彩色水泥砖施工前应先施工隔离层（3mm厚麻刀灰、纸筋灰）2、25mm厚彩色水泥砖保护层施工二、工艺流程做灰饼→找标高、拉线→铺砌屋面砖→灌缝。
三、找标高、拉线按设计要求做屋面方砖的灰饼。
按每两个平方一个灰饼，在防水层上做灰饼。
铺砖对进场的水泥方砖进行挑选，将有裂缝、掉角、翘曲和表面上有缺陷的板块剔出，强度和品种不同的板块不得混杂使用。
拉水平线，根据屋面场地面积大小可分段进行铺砌，先在每段的两端头各铺一排水泥砖，以此作为标准进行码砌。
铺砌前，将防水层上清理干净后，铺一层25mm厚的砂浆结合层，不得铺的面积过大，随铺浆随砌，方砖铺上时略高于面层水平线，然后用橡皮锤将方砖敲实，使面层与水平线相平。
方砖缝隙不宜大于6mm。
要及时拉线检查缝格平直度，用靠尺检查方砖的平整度。
操作程序是：1、铺砖前将砖板块放入半截水桶中浸水湿润，晾干后表面无明水时，方可使用；2、防水层上均匀甩素水泥砂浆（水灰比0.4～0.5，按胶使用说明书掺胶），甩浆面积不要过大，铺多少甩多少；3、水泥砂浆结合层的厚度25mm，结合层砂浆配合比宜为1∶2.5（水泥：砂）的干硬性砂浆（内掺胶料，胶料配比见说明书）。
随拌随用，初凝前用完，防止影响粘结质量；4、铺砌时，砖的背面朝上抹粘结砂浆，铺砌到结合层上，砖上楞略高出水平标高线，找正、找直、找方后，砖上面垫木板，用橡皮锤拍实，顺序从内退着往外铺砌，做到面砖砂浆饱满，相接紧密、坚实，与管道相接处，用砂轮锯将砖加工成与铁管相吻合。
铺地砖时，最好一次铺一格，大面积施工时，应采取分段、分部位铺砌。
5、拨缝、修整：铺完2至3行，应随时拉线检查缝格的平直度，如超出规定应立即修整，将缝拨直，并用橡皮锤拍实。
此项工作应在结合层凝结之前完成。
四、灌缝水泥方砖铺砌后2d内，应根据设计要求的材料（砂或砂浆）进行灌缝，填实灌满后将面层清理干净，待结合层达到强度后，方可上人行走。
屋面保温,隔离,保护层技术材料
1、本表由施工单位填写，交底单位与接受单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏其它技术交底可不填写。
1、本表由施工单位填写，交底单位与接受单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏其它技术交底可不填写。
技术交底记录表表C2-1编 号工程名称 亳州工业园区7#还原小区建设项目交底日期 2016.4.4 施工单位 中铁建设集团有限公司分项工程名称11#楼、12#楼屋面交底提要 屋面保温层、隔离层、保护层施工交底内容：2.1本工程采用40mm 厚憎水型半硬性岩棉板作为屋面保温层。
上人平屋面设置保温层，不上人平屋面不设置保温层。
2.2岩棉板的铺贴方式采用干铺。
2.3岩棉板铺贴时应错缝铺贴，见下图所示：3、岩棉板修补：岩棉板不应破碎、缺棱角，铺设时遇有缺棱掉角、破碎不齐的，应锯平拼接使用。
板与板间之间要错缝、挤紧，不得有缝隙。
若因岩棉板裁剪不方正或裁剪不直而形成缝隙，应用岩棉板条塞入并打磨平。
五、操作工艺（隔离层）1、 隔离层采用10厚1:3水泥砂浆。
审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏其它技术交底可不填写。
1、本表由施工单位填写，交底单位与接受单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏其它技术交底可不填写。
1、本表由施工单位填写，交底单位与接受单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏其它技术交底可不填写。
技术交底记录表表C2-1编号工程名称亳州工业园区7#还原小区建设项目交底日期2016.4.4施工单位中铁建设集团有限公司分项工程名称11#楼、12#楼屋面交底提要屋面保温层、隔离层、保护层施工交底内容：1.5机房层屋面采用侧排水，排至上人平屋面处的节点同上。
节点做法见下图所示：2、接水板1.1接水板规格为400*400*40内配双向5Φ4钢筋1.2待屋面保护层施工完后，浇筑接水板，接水板与墙体接缝处用密封胶密封。
屋面保温、隔离、保护层技术交底
1
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏其它技术交底可不填写。
1
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏其它技术交底可不填写。
1
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏其它技术交底可不填写。
1
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏其它技术交底可不填写。
1、本表由施工单位填写，交底单位与接受单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏其它技术交底可不填写。
接水板位置接水板规格
1
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏其它技术交底可不填写。
1
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏其它技术交底可不填写。
1
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏其它技术交底可不填写。
1
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏其它技术交底可不填写。
1
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏其它技术交底可不填写。
人
1
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏其它技术交底可不填写。
附图：。
建筑工程屋面防水设计要求
建筑工程屋面防水设计要求一、屋面防水设计的要求1.屋面防水设计的要求（1）遵循规范、综合考虑。
屋面防水设计必须根据有关规范、规定进行，综合考虑其防水、保温隔热功能以及外观造型、装饰、绿化等要求，做到设计合理，经济适用，确保质量。
（2）必须满足屋面防水功能要求。
在经济合理的前提下，确保符合规范规定的屋面防水等级和防水层合理使用年限的要求，并保证屋面的耐久性。
（3）符合当地的自然条件。
我国南、北方、东部沿海地区和西部内陆地区自然条件差异甚大，基于温度、温度降雨考虑，不同地区的屋面防水层做法自然不同。
所以要求屋面防水设计必须符合当地的自然条件。
（4）强调复合用材。
屋面防水多道设防时，可将卷材、涂膜、细石防水混凝土、瓦等材料复合使用，也可使用卷材叠层。
屋面防水设计采用多种材料复合时，耐老化、耐穿刺的防水层应放在最上面，相邻材料之间应具相容性。
在进行屋面防水设计时，要充分发挥不同防水材料自身的优点，同时，亦要考虑到屋面的型式和部位，在屋面防水工程中使用不同的材料，使其协同工作，做到技术可靠，施工简便、经济合理。
（5）保证屋面排水畅通。
在进行屋面防水设计时，要充分考虑屋面的排水系统，使雨水能迅速排出，以减少防水层渗漏的可能性。
（6）避免对人身及环境的污染。
设计时要考虑某些有一定毒性的防水材料对施工人员、使用人员、贮存货物、食品的污染等。
（7）有利于施工操作和维修。
设计时要考虑：便于屋面防水施工操作和日后的维修，以延长屋面防水层的合理使用年限。
（8）屋面工程施工图纸要完整系统，具备一定深度。
屋面工程施工图是施工的依据，故屋面防水的施工图纸，应具有一定的设计深度，以保证施工人员能照图施工。
尤其是防水的细部，应单绘出翔实、准确的大样图，以保证按图施工达到质量要求。
2.屋面防水设计的原则屋面工程防水设计应遵循“合理设防、防排结合、因地制宜、综合治理”的原则。
二、屋面防水设计的内容屋面防水设计应包括以下内容：（1）确定屋面防水等级和设防要求。
屋面保护层施工方法
屋面保护层施工方法一、施工准备1、材料要求采用商品混凝土，其强度等级：C20细石混凝土2、施工机具平板式振捣器、运料手推车、铁锹、铁抹子、2m铝合金刮杠、水平尺、卷尺等。
3、作业条件（1）屋面防水已做完，检验合格。
（2）将标高引至女儿墙内侧，以便于控制屋面坡度。
二、施工流程干铺无纺聚酯纤维部一层→弹线、找标高→绑扎40厚钢筋网→抹灰饼→安装分格缝板条→浇筑C20细石砼→养护三、操作工艺1、防水层上面先做隔离层，干铺无纺聚酯纤维部一层。
2、弹线、找标高：在女儿墙四周墙上弹泛水线，作为确定细石砼面层标高的依据。
3、绑扎钢筋：钢筋采用φ4双向间距150成品钢筋网片与φ10锚筋绑扎牢固，钢筋网片在界格缝处断开，在钢筋网片下垫15mm厚砂浆垫块。
（板内在檐口及屋脊部位预埋Φ10锚筋排间距1500mm ）4、灰饼：根据屋面排水方向、排水坡度及水平基准线，在四周墙角处每隔1.5m用1：2.5水泥砂浆抹标志块，标志块大小一般是5cm见方。
5、安装分格缝板条：分格缝板条宽20mm，采用挤塑板板条。
根据灰饼高度，用1：2水泥砂浆把界格缝板条固定在防水层上，要安装位置准确，固定牢固，板条上表面同细石砼保护层面一致。
6、浇筑细石砼：铺砼，用2m铝合金刮杠刮平，用木抹子在砼初凝前搓平拍压密实，并随时用2M靠尺检查其平整度，偏差不得大于5mm，木抹子抹平后，立即用铁抹子抹压第一遍，直到出浆为止。
如果砂浆过稀表面有沁水现象时，可均匀撒一遍干水泥和砂（1：1）拌合料（砂子过3mm筛），再用木抹子用力抹压，使干拌料与砂浆紧密结合一体，吸水后用铁抹子压平，如表面无多余水分，不得任意撒干水泥，否则引起面层干缩开裂。
上述操作均在水泥砂浆初凝前完成。
7、面层砼初凝后，人踩上上去有脚印但不下陷时，用铁抹子抹压第二遍，边抹边压把坑凹处填平，要求不漏压，表面压平、压光，在水泥砂浆终凝前进行第三遍压光（人踩上去稍有脚印），铁抹子抹上去不再有抹纹时，用铁抹子把第二遍抹压时留下的全部抹纹压平、压实、压光（必须在水泥砂浆终凝前完成）。
刚性防水屋面及隔离层做法地下室防水措施
刚性防水屋面及隔离层做法地下室防水措施刚性防水屋面是用刚性防水材料做防水层的屋面。
刚性防水屋面主要适用于防水等级为三级的屋面防水,也可作一级、二级屋面多道防水中一道防水层;不适用于有松散材料保温层的屋面以及受较大震动或冲击的建筑屋面。
刚性防水屋面的结构层宜为整体现浇的钢筋混凝土。
当屋面结构层采用装配式钢筋混凝土，应用细石混凝土（≥C20）灌缝，细石混凝土宜掺膨胀剂，板端缝应进行密封处理。
刚性防水屋面目前常用的主要有：普通细石混凝土屋面和补偿收缩混凝土屋面等。
1普通细石混凝土屋面细石混凝土屋面是在屋面结构层上现浇一层厚不小于40mm的C30细石混凝土作为屋面防水层，内配置直径为4~6mm、间距为100〜20Om的双向钢筋网片，并在分格缝处断开，减小传力及变形，其保护层厚度不应小于IOmm o细石混凝土防水层配筋情况防水层中要配置双向04~6的低碳冷拔钢丝网片，钢丝间距IOO~200mm o并在分格缝处断开。
钢筋网片的位置应放在混凝土内的上部，离防水层上表面IOmm,绑扎的钢丝头要向下，切不可露出表面，否则会因锈蚀形成渗水通道。
施工时严禁踩踏钢筋，以免钢筋翘起造成保护层厚度不足。
钢筋要调直，不得有弯曲现象，也不应有锈蚀和油污。
绑扎钢筋的搭接长度应大于30d,切不小于250mm o同一截面内，接头不得超过钢筋面积的1/4。
分格缝处的钢筋要断开，使防水层在该处能自由伸缩。
为保证分格缝位置精确，可采用先满铺钢筋，再绑扎成型，然后在分格缝的位置剪断并弯钩的操作方法。
为了避免或减少细石混凝土防水层裂缝的发生，采取设置隔离层和分格缝等措施，来提高细石混凝土的防水效果。
隔离层处理为了减少结构变形和温度应力对细石混凝土防水层的不利影响，可在承重基层与防水层之间设置隔离层，使之不相互粘结。
隔离层的施工：1隔离层施工待水泥砂浆找平层养护1〜2d后，表面有一定强度、能上人操作时进行。
2.石灰砂浆配比一般为石灰膏：砂=1:4o铺设时先将基层洒水潮湿，但不得积水，然后铺抹10〜20mm厚石灰砂浆，抹平压光，并充分养护。
屋面细石混凝土防水层与基层间为什么要设隔离层
屋面细石混凝土防水层与基层间为什么要设隔离层细石混凝土一般用于屋面或是某些保温层当然也用于地面。
细石的粒径为5-10mm为有棱角的破碎石子，粒径5-10毫米,豆石为5-10毫米的小卵石，类似于一般含石量较大的砂子里的豆子，表面多光滑.豆石混凝土很少使用，已知的在一些无法精细施工但要求混凝土表面光滑的部位使用，如电缆沟，怕普通混凝土或细石混凝土的凸起的石子棱角划伤电缆外皮。
实践证明：钢筋混凝土板块自由细石混凝土一般用于屋面或是某些保温层当然也用于地面。
细石的粒径为5-10mm为有棱角的破碎石子，粒径5-10毫米,豆石为5-10毫米的小卵石，类似于一般含石量较大的砂子里的豆子，表面多光滑.豆石混凝土很少使用，已知的在一些无法精细施工但要求混凝土表面光滑的部位使用，如电缆沟，怕普通混凝土或细石混凝土的凸起的石子棱角划伤电缆外皮。
实践证明：钢筋混凝土板块自由伸缩，不会裂缝，当板块被嵌固、咬合限制伸缩就会产生裂缝。
屋面的刚性防水面层作用是防水。
夏季高温受的辐射热比基层高，冬季低温又比基层低。
结构层的构件的断面积大、配筋率高。
如果两者结合在一起，由于温差、干缩、结构三者变形因素不能同步，反而相互牵制。
导致刚性防水层产生裂缝和渗漏水。
在防水层和基层之间设置隔离层，使两层之间脱离不粘结。
在温差等作用下的刚性防水层有足够的抵抗力，克服结构层的约束，并消除咬合力，可以自由伸缩，减少了结构层变形对刚性防水层的不利因素。
因此，要求混凝土刚性防水层与基层之间设置隔离层。
补偿收缩混凝土防水层虽有一定的抗裂性能．但还是设隔离层为佳。
隔离层的做法有多种，，必须根据施工条件、施工环境、施工经验、灵活采用。
1)浙江的做法：用I：3石灰砂泥浆抹10—20mm厚，干硬后再抹2~3mm 纸筋灰，优点是保温和隔离作用好。
缺点是阴雨天不易干燥。
2)水泥砂浆找平层上刷浓石灰水二度；3)铺聚氯乙烯薄膜：做法是用低标号M2. 5混合砂浆做找平层，待找平层七成干后，在上面铺设事先准备好的整块鑲氯乙烯薄膜隔离层。
屋面施工
工程名称落堤城中村改造永威·梅隆郡一期项目编号交底日期2019-4-21施工单位中铁建设集团有限公司分项工程名称交底摘要G-1#楼屋面施工技术交底页数共13页第2页··签字交底人审核人图5-1 阴阳角卷材粘贴及下料图（4）涂刷非固化沥青防水涂料：非固化沥青防水涂料涂刷前先加热至流动状态，然后用刮板涂刷2mm厚至结构板，涂刷完非固化沥青后直接铺贴防水卷材。
（5）铺贴大面卷材：防水采用满粘法施工。
卷材应从一个方向铺贴至另一个方向，接头时标高较高处卷材压住标高较低处卷材，短边接头搭接100mm宽，长边搭接按100mm宽。
立面与平面相接处应由下向上进行，使卷材紧贴阴阳角。
相邻卷材铺贴过程应热熔封边，相邻防水卷材搭接接头应相互错开500mm以上。
图5-2 防水层附加层及大面卷材排布应控制热熔的温度，若卷材底部的热熔胶加热不足，会造成卷材与基层粘结不牢；若过分加热，又容易使卷材烧穿，胎体老化，热熔胶焦化变脆，严重降低防水层的质量。
因此，要求烘烤时要使卷材底面和基层同时均匀加热，喷枪的喷嘴与卷材面的距离要适中，一般保持50～100mm左右，与基层呈30°～45°角。
喷枪要沿着卷材横向缓缓来回移动，移动速度要合适，使在卷材幅宽内加热温度均匀，至热熔胶融呈光亮黑色时，即可趁卷材柔软的情况下滚铺粘贴。
（6）蓄水试验：卷材铺设完毕，经检查合格后，进行蓄水试验。
平屋面蓄水试验进行24小时，最薄处水深不低于20mm。
1.3、找坡层施工找坡层设计做法：最薄30厚1:8水泥加气混凝土碎块找坡2%找坡层施工工艺流程：施工准备及基层清理→拉线做灰饼找坡→贴烩饼、冲筋→30mm厚（最薄处）1:8水泥加气混凝土碎块找坡2%→压光并养护。
（1）施工准备及基层清理：在加气混凝土碎块施工之前把防水层的杂物清理干净。
在找坡层施工前，需再次对屋面结构板标高进行测定，校对屋面做法厚度与现场实际标高的偏差情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
屋面保护层和隔离层设计
4.7.1 上人屋面保护层可采用块体材料、细石混凝土等材料，不上人屋面保护层可采用浅色涂料、铝箔、矿物粒料、水泥砂浆等材料。
保护层材料的适用范围和技术要求应符合表4.7.1的规定。
4.7.2 采用块体材料做保护层时，宜设分格缝，其纵横间距不宜大于10m，分格缝宽度宜为20mm，并应用密封材料嵌填。
4.7.3 采用水泥砂浆做保护层时，表面应抹平压光，并应设表面分格缝，分格面积宜为1m2。
4.7.4 采用细石混凝土做保护层时，表面应抹平压光，并应设分格缝，其纵横间距不应大于6m，分格缝宽度宜为10mm～20mm，并应用密封材料嵌填。
4.7.5 采用淡色涂料做保护层时，应与防水层粘结牢固，厚薄应均匀，不得漏涂。
4.7.6 块体材料、水泥砂浆、细石混凝土保护层与女儿墙或山墙之间，应预留宽度为30mm的缝隙，缝内宜填塞聚苯乙烯泡沫塑料，并应用密封材料嵌填。
4.7.7 需经常维护的设施周围和屋面出入口至设施之间的人行道，应铺设块体材料或细石混凝土保护层。
4.7.8 块体材料、水泥砂浆、细石混凝土保护层与卷材、涂膜防水层之间，应设置隔离层。
隔离层材料的适用范围和技术要求宜符合表4.7.8的规定。
4.5 卷材及涂膜防水层设计
4.5.1 本条对卷材及涂膜防水屋面不同的防水等级，提出了相应的防水做法。
当防水等级为Ⅰ级时，设防要求为两道防水设防，可采用卷材防水层和卷材防水层、卷材防水层和涂膜防水层、复合防水层的防水做法；当防水等级为Ⅱ级时，设防要求为一道防水设防，可采用卷材防水层、涂膜防水层、复合防水层的防水做法。
4.5.2 本条对防水卷材的选择作出规定：
1 由于各种卷材的耐热度和柔性指标相差甚大，耐热度低的卷材在气温高的南方和坡度大的屋面上使用，就会发生流淌，而柔性差的卷材在北方低温地区使用就会变硬变脆。
同时也要考虑使用条件，如防水层设置在保温层下面时，卷材对耐热度和柔性的要求就不那么高，而在高温车间则要选择耐热度高的卷材。
2 若地基变形较大、大跨度和装配式结构或温差大的地区和有振动影响的车间，都会对屋面产生较大的变形而拉裂，因此必须选择延伸率大的卷材。
3 长期受阳光紫外线和热作用时，卷材会加速老化；长期处于水泡或干湿交替及潮湿背阴时，卷材会加快霉烂，卷材选择时一定要注意这方面的性能。
4 种植隔热屋面的防水层应采用耐根穿刺防水卷材，其性能指标应符合现行行业标准《种植屋面用耐根穿刺防水卷材》JC/T 1075的技术要求。
4.5.3 我国地域广阔，历年最高气温、最低气温、年温差、日温差等气候变化幅度大，各类建筑的使用条件、结构形式和变形差异很大，涂膜防水层用于暴露还是埋置的形式也不同。
高温地区应选择耐热性高的防水涂料，以防流淌；严寒地区应选择低温柔性好的防水涂料，以免冷脆；对结构变形较大的建筑屋面，应选择延伸大的防水涂料，以适应变形；对暴露式的涂膜防水层，应选用耐紫外线的防水涂料，以提高使用年限。
设计人员应综合考虑上述各种因素，选择相适应的防水涂料，保证防水工程的质量。
4.5.4 复合防水层是指彼此相容的卷材和涂料组合而成的防水层。
使用过程中除要求两种材料材性相容外，同时要求两种材料不得相互腐蚀，施工过程中不得相互影响。
因此本条规定挥发固化型防水涂料不得作为卷材粘结材料使用，否则涂膜防水层成膜质量受到影响；水乳型或合成高分子类防水涂料上面不得采用热熔型防水卷材，否则卷材防水层施工时破坏涂膜防水层；水乳型或水泥基类防水涂料应待涂膜干燥后铺贴卷材，否则涂膜防水层成膜质量差，严重的将成不了柔性防水膜。
当两种防水材料不相容或相互腐蚀时，应设置隔离层，具体选择应依据上层防水材料对基层的要求来确定。
4.5.5、4.5.6 防水层的使用年限，主要取决于防水材料物理性能、防水层的厚度、环境因素和使用条件四个方面，而防水层厚度是影响防水层使用年限的主要因素之一。
本条对卷材防水层及涂膜防水层厚度的规定是以合理工程造价为前提，同时又结合国内外的工程应用的情况和现有防水材料的技术水平综合得出的量化指标。
卷材防水层及涂膜防水层的厚度若按本条规定的厚度选择，满足相应防水等级是切实可靠的。
4.5.7 复合防水层是屋面防水工程中积极推广的一种防水技术，本条对防水等级为Ⅰ、Ⅱ级复合防水层最小厚度作出明确规定。
需要说明的是：聚乙烯丙纶卷材物理性能除符合《高分子防水材料第1部分：片材》GB 18173.1中FS2的技术要求外，其生产原料聚乙烯应是
原生料，不得使用再生的聚乙烯；粘贴聚乙烯丙纶卷材的聚合物水泥防水胶结材料主要性能指标，应符合本规范附录第B.1.8条的要求。
4.5.8 所谓一道防水设防，是指具有单独防水能力的一道防水层。
虽然本规范相关条文已明确了屋面防水等级和设防要求，以及每道防水层的厚度，但防水工程设计与施工人员对屋面的一道防水设防存在不同的理解。
为此，本条将一些常见的违规行为作为禁忌条目，比较具体也容易接受，便于掌握屋面防水设计的各项要领。
对于喷涂硬泡聚氨酯保温层，是指国家标准《硬泡聚氨酯保温防水工程技术规范》GB 50404-2007中的Ⅰ型保温层。
4.5.9 附加层一般是设置在屋面易渗漏、防水层易破坏的部位，例如平面与立面结合部位、水落口、伸出屋面管道根部、预埋件等关键部位，防水层基层后期产生裂缝或可预见变形的部位。
前者设置涂膜附加层，后者设置卷材空铺附加层。
附加层设置得当，能起到事半功倍的作用。
对于屋面防水层基层可预见变形的部位，如分格缝、构件与构件、构件与配件接缝部位，宜设置卷材空铺附加层，以保证基层变形时防水层有足够的变形区间，避免防水层被拉裂或疲劳破坏。
附加层的卷材与防水层卷材相同，附加层空铺宽度应根据基层接缝部位变形量和卷材抗变形能力而定。
空铺附加层的做法可在附加层的两边条粘、单边粘贴、铺贴隔离纸、涂刷隔离剂等。
为了保证附加层的质量和节约工程造价，本条对附加层厚度作出了明确的规定。
4.5.10 屋面防水卷材接缝是卷材防水层成败的关键，而卷材搭接宽度是接缝质量的保证。
本条对高聚物改性沥青防水卷材和合成高分子防水卷材的搭接宽度，统一列出表格，条理明确。
表4.5.10卷材搭接宽度，系根据我国现行多数做法及国外资料的数据作出规定的。
同时本条规定屋面防水卷材应采用搭接缝，不提倡采用对接法。
对接法是指卷材对接铺贴，上加贴一定宽度卷材覆盖条来实现接缝密封防水处理方法，其缺点一是增加接缝量，由一条接缝变为两条接缝；二是覆盖条其中一边接缝形成逆水接茬。
4.5.11 设置胎体增强材料目的，一是增加涂膜防水层的抗拉强度，二是保证胎体增强材料长短边一定的搭接宽度，三是当防水层拉伸变形时避免在胎体增强材料接缝处出现断裂现象。
胎体增强材料的主要性能指标，应符合本规范附录第B.1.9条的要求。
