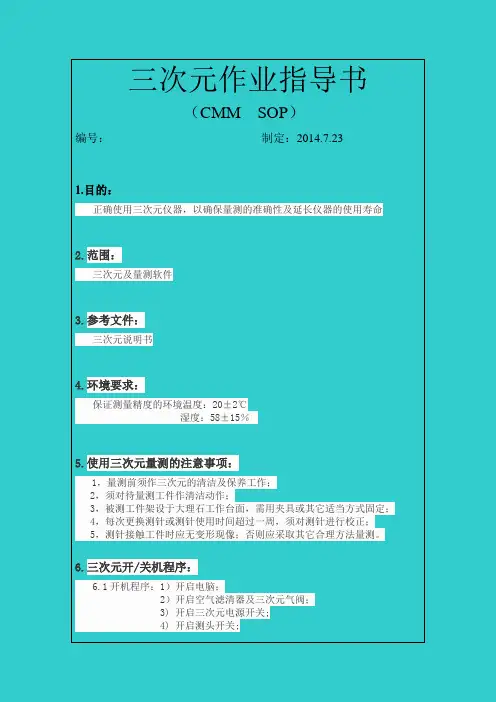

蔡司三次元作业指导书

1.0目的

正确使用和维护三次元，以保证机器精度影响测量的准确性。

2.0适用范围：适用于本公司所有产品相关尺寸测量；

3.0品保部课长负责监督实施；

3.1操作人员按本规定执行；所有测量程序须经过干部许可，方可修改；

4.0操作方法；

4.1开机流程：

①空气过滤系统②空气压缩机(三次元窗口电压盒) ③排空压机内污水④打开控制柜电源(一调为Ⅰ) ⑤将操作台旋钮转到RUN⑥将操作台旋钮转到START⑦开启电脑⑧打开蔡司测量软件Calypos.

4.2 关机流程：

①退出软件②关闭电脑③按下急停按钮(START灯灭),再旋起④将操作台旋钮转到OFF

⑤关闭控制柜电源⑥关闭空气压缩机.

4.3测量基本步骤：

1.Fill-New输入程式名称.

2.测量建立坐标系的元素，建立坐标系.

3.设置安全平面.

4.测量需要计算的元素。

5.输出计算需要的数据。

6.设置列印格式Resources-Define Printout-Select EXCEL Report内选择已设定的Excel 表格(Excel表与程式名相同),设定Excel表位置:D-Zeiss-Calypso-home-om-Excel Report 5.0 仪器的保养：

精密的仪器而言，仪器的保养直接影响到使用的寿命和测量的准确性.

1．每12h进行一次校正,校正前必须用无尘纸沾少些无水酒精将XYZ导轨单方向擦拭干净，擦拭Z轴导轨的时候注意不要碰到光栅尺;原点球及测针擦拭时要小心,

不要用太大力;

2．每一星期需对仪器各部位作清洁, 机器上方、各表面、Z轴导轨等；特别对于Z 轴导轨，先转2#或4#测针, 用无尘纸沾少些无水酒精单方向擦拭,再用BT清洗剂

清洁,注意液体不能流到白色陶瓷导轨下面;

3．每星期及每月对滤芯进行检查,不能有黄色油污(验证压力是否有油污、水).

6.0 环境要求：

1. 温度20℃-22℃，湿度40-50%

2．必须保证在0.5Mpa,且空气中不能含有水和油。

3．仪器周围不能有强电场和强磁场。

4．保证周围没有灰尘和震动

7.0 注意事项：

1. 拿放产品的时候注意不要碰到大理石平台，特别是Y轴导轨。

2.在每次更换测针、撞机、测量误差较大时，必须校正仪器。

3. 测量产品之前，必须将其擦干净，以免影响测量结果。
