实物图 与 电路图 转换 练习题
实物图与电路图互画练习

实物图与电路图互画练习一、单选题1.如图所示,下列四个电路图与右边实物图对应的是()A.AB.BC.CD.D2.如图所示的四个电路图与实物电路对应的是()A. B. C. D.3.如图所示,与实物一致的电路图是()A. B. C. D.第2题图第3题图第4题图4.下图中的电路图和实物图相对应的是()A. B. C. D.5.飞机黑匣子的电路等效为两部分,一部分为信号发射电路,可用等效电阻R1表示,用开关S1控制,30天后自动断开,R1停止工作;另一部分为信息储存电路,可用等效电阻R2,用开关S2控制,能持续工作6年,如图所示.关于黑匣子的等效电路中正确的是()A. B. C. D.6.小轿车上安装一个指示灯,用来提醒司机或乘客车门是否关好.四个车门中只要有一个车门没关好(相当于一个开关断开),该指示灯就会发光,下图中符合上述要求的电路图是()A. B.C. D.7.如图所示,与实物图一致的电路图是()A. B. C. D.二、根据左边的实物图画出相应的电路图3、4、5、三、根据左边的电路图将右图中的实物连接起来1、2、3、4、L1L2S1L1L2S2S1L1L2S1L1S1L2S2L2L1S15、四、根据左边的电路图将右图中的实物连接起来 6、 7、 8、 9、三、电路设计:10、请你设计一电路:一个开关能同时控制两盏灯(两种方法)S 1S 2L 2 L 1S 1S 2L 2L 1L 2S 2S 1+_S 1L 2S 211、根据下列要求, 连成实物电路, 并画出电路图。
电键k1, k2都闭合时, 灯L1和L2都能发光;断开k1, 灯L1和L2都不发光,若闭合电键k1, 断开电键k2, 则只有灯L1能发光。
12、某传达室要求在前后门都装上开关,前门来人按开关,传达室的电铃响,同时红灯也亮,后门来人按开关,电铃响同时绿灯亮,请按要求设计出电路图画在虚线框内,并将实物连成符合要求的电路。
4.2.1电流的测量一、考点分析考点一、电流强度(1)概念理解:导体中电流的大小称为电流强度。
电路图与实物图互画练习

电路图与实物图互画练习 It was last revised on January 2, 2021典型例题:例1.将两个灯泡串联起来 .将两个灯泡并联起来 例2. 根据电路图连接实物图 例3.按照实物图作出电路图例4、如图4所示电路中,当开关断开或闭合时,电条件画出相应的等效电路图。
⑴只闭合开关S 3,其余开关断开; ⑵只闭合开关S 2,其余开关断开; ⑶同时闭合S 1和S 3,其余开关断开; ⑷同时闭合S 1和S 2,其余开关断开;时闭合时,哪些灯发光其等效电路如何例5.如图2所示的电路中,⑴当只闭合开关S 1时,哪些灯发光其等效电路如何⑵当开关S 1和S 2同 例6(1)请你设计一个楼梯灯的电路图。
练习1、图1中灯泡L 1和L 2串联,开关控制两灯的通、断电。
2、图2中灯泡L 1和L 2并联,开关同时控制两灯的通、断电。
3图3中灯泡L 1和L 2并联,开关S 1同时控制两灯,开关S 2只控制灯泡L 2。
L LS 图4 L 2L 31S 1S 2 S 3S 1L 2L 1L 3S 2L 1L 2L 1L 2L 1 L 2S 1 图 3S 2L 1 L 2S 1图 8 图4甲4图4、图5中灯泡L 1和L 2并联, S 是总开关, S 1只控制灯泡L 1, S 2只控制灯泡L 2。
5、图6中三个灯泡并联,S 是总开关,S 1只控制灯泡L 1, S 2只控制灯泡L 2。
6、图7、图8、图9、图10、图11、图12、图13中两灯并联,S 是总开关,S 1只控制灯泡L 1,请将所缺的导线补上。
7、在图13中只接通开关S 时,两灯都亮,同时接通S 和S 1时L 1亮,L 2不亮。
10、灯泡L 1和L 2并联, S 是总开关, S 1只控制灯泡L 1, S 2只控制灯泡L 2。
8、按要求连接实物图,并画出电路图:(1) 图4甲要求:L 1、L 2并联,开关S 1控制L 1,开关S 2控制L 1、L 2。
根据电路图连接实物图练习题

根据电路图连接实物图1、在如图电路图中标明当开关闭合时电流的方向和电流表、电压表的“+”、“-”接线柱,并根据电路图把右边的实物连成实物图((连线不能相交)2、、按如图所示的电路图连接实物3、,根据电路图完成实物图(4、按照如图所示电路图,连接实物图5、、6、请按下图左边的电路图,以笔画线代替导线连接右边的实物图(7、请根据图1的实验电路图,完成图2中的实物电路的连接(18、根据图所示的电路图,用笔画线代替导线,连接实物电路(要求导线不能交叉)(9\如图1所示是用电流表测量通过L2的电流的电路图,请按电路图把图2中的实物连接起来、10、根据电路图完成实物联线图第1题目答案分析:电流方向的规定:电流总是从电源的正极出发,最后回到电源的负极;电流必须从电压表和电流表的正极流入,负极流出;根据电流的方向的规定和电压表和电流表的正确使用方向进行分析(先将电源串联起来,然后用导线将各元件连接起来,电压表与被测用电器并联连接( 解答:解:电流从电源正极流出,经过开关、L2、L1和电流表回到电源负极,根据电流必须从电压表和电流表的正极流入,负极流出,标明电压表和电流表的正负接线柱(如图所示2先将干电池串联,然后用导线将各元件依次连接起来,电压表并联在L2两端(如图所示:第2题答案根据实物电路的正确连接方法连接实物,注意两个灯泡并联,电流表与被测用电器串联,电压表与被测电压并联(解答:解:L1与L2并联,电流表测量L1中电流,电压表测量并联电路两端的电压,开关控制整个电路,根据电路图将实物连接起来第3题答案分析:电流表测量L2中的电流,故电流表与L2串联,S2控制L1,故S2与L1串联后,再与L2并联,S1在干路中(第4题答案:由电路图知,两个电灯是并联关系,且各自有开关控制,干路中也有开关控制第5题答案两个电灯串联,电压表测量L2的电压,故并联在L2的两端,电源电压为3V,使用0-3V的量程(解答:点评:在连接中要注意:(1)器件的连接顺序一定要按照电路图的顺序接线,包括电源的正、负极;(2)所有接线必须接在接线柱上,不可在导线上搭接;(3)要尽量避免画线交叉(第6题答案由电路图知,两个电灯为并联,开关在干路上,电源的正极可接到两个电灯的一端(3正确连接电路的能力:先要判断电路的连接形式,再从电源的一极开始连起,先串后并,且在连接时开关的状态是断开的(第7题答案分析电灯与滑动变阻器是串联,电压表测量电灯的两端的电压,与电灯应并联,电流表串联在开关和滑动变阻器之间(本题考查了电路的连接(注意要先识别电路的连接方式、开关的位置后,再连接,且先串联后并联(第8题答案把L2与S2串联后,再与L1并联,电流表、开关S1串联在干路中9、答案要连接实物图,首先用搞清楚图1所示电路的连接方式;由图知:电路是并联电路,灯L1、L2并联,电流表测灯L2的电流; 然后根据:串联“首尾连接”,并联“首首连接、尾尾连接”的方法来连接实物电路(要注意电流表:“+”进“-”出的连接方法,且题目告知了通过灯L2的最大电流,应考虑到电流表的量程选择(解答:解:电流表测量通过L2的电流,则电流表与L2串联,再与L1并联后,通过开关接到电源上,通过L2的电流不超过0.6安,则电流表应用0,0.6A的量程(答案如图:10题答案电路图可知,两灯并联,开关S2控制灯泡L2,开关S1控制灯泡L1(解答:解:从正极开始分支,一支经开关S2、灯L2回到负极,开关S2与灯泡L2串联,另一支经开关S1、灯泡L1回到负极,开关S1与灯泡L1串联,如图:4作业、、根据以下要求,设计电路,用笔代线在图中画出相应的实物连接图((导线不能交叉)要求:(1)只闭合S1时,红灯发光,绿灯不发光(2)S1、S2都闭合时,两灯都发光(3)只闭合S2时,两灯均不发光(考点:实物的电路连接(专题:作图题(分析:只闭合S1时,红灯发光,绿灯不发光,说明S1控制红灯,两灯并联;S1、S2都闭合时,两灯都发光说明S2控制绿灯;只闭合S2时,两灯均不发光,说明S2在支路控制绿灯,S1在干路控制整个电路(解答:解:设计电路如图所示:从正极开始连接,经S1后分支,一支经红灯回到负极,另一支经S2、绿灯回到负极(点评:本题考查了根据条件设计电路,设计电路时一般可以从以下几个方面考虑:首先判断用电器的连接方式,根据用电器是否同时工作基本上可以确定连接方式,其次根据开关在电路中的作用确定开关的位置,最后补全电源和导线完成一个完整的电路(用电器如果可以不同时工作,电路大多数为并联(一个商品仓库,后门进货、前门取货,现有红、绿两只灯泡和一个电铃,一个电池组、两个开关,还有若干条导线,请你为仓库管理员设计一个电路:电铃响同时绿灯亮,表示送货人在后门按开关,电铃响同时红灯亮表示前门取货人在前门按开关(要求画出电路图,图中要标明红灯、绿灯及相应的前门、后门的开关(如果缺少一只绿灯,用余下的器材还能设计出能确定是前门来人还是后门来人的电路么,根据你设计的电路,如果前后门同时来人,应值班人会以为是哪个门来人5。
(1332)实物电路图转化电路图作图题专项练习30题29页(有答案)

实物电路图转电路图作图题专项练习30题(有答案)1.根据实物图画出相应的电路图:2.根据实物图画出相应的电路图:3.根据实物图画出相应的电路图:4.根据实物图画出相应的电路图:5.根据实物图在方框中画出对应的电路图.6.按如图所示的实物图画出电路图:7.根据实物图画出相应的电路图:8.画出下面实物电路的电路图9.根据实物图画出电路图.10.根据图1实物图的连接方式,在图2虚线框中画出相应的电路图.11.在图甲中,根据实物图,在图乙的方框中画出相应的电路图.12.根据实物图在方框内画出电路图13.观察手电筒结构图,在虚线方框内画出对应的电路图.14.请根据图中的实物图画出对应的电路图.(电路图中需标明各元件的符号)15.根据实物图,在方框中画出电路图16.将实物电路图转换成电路图.17.画出如图对应的电路图.18.在虚线框内画出图所示的实物图的电路图19.根据如图所示的实物连接图,在虚线框中画出相应的电路图.20.根据如图所示的电路,请在虚框中画出这个电路的电路图.21.如图是我们日常生活中,拿在手上的随身电风扇的模拟实物图.它是由一个基本电路、外壳及辅助材料组成,请在方框内画出它基本电路的电路图.22.如图所示的电路中,电压表测的是灯L1两端的电压,请在线框中画出该实物图的电路图.23.根据实物图1,画出电路图2.24.根据实物图在虚线框中画出对应的电路图.25.在实物图下方画出出与其对应的电路图:26.在如图所示的电路中增加一根导线(用笔画线表示),使电路变为并联电路,并在右侧的虚线框中画出对应的电路图.27.按实际电路画出电路图.28.根据图所示电路,在方框内画出对应的电路图.29.根据实物图,在旁边的方框内画出电路图.30.根据下面的实物连接图,在右面的方框内画出对应的电路图.实物电路图转电路图作图题专项练习30题答案:1.根据实物图画出相应的电路图:【分析】从实物图中可以看出两灯泡串联连接,根据实物图用各元件符号表示即可.【解答】解:电流从正极出发,经灯泡L1、开关S、灯泡L2回负极,如下图所示:【点评】会识别电路,会根据是实物图准确地画出电路图,注意电流从正极流出,最后回到负极.2.根据实物图画出相应的电路图:【分析】由实物电路图可知,两灯泡并联,开关S2接在干路中,开关S1控制灯L2所在支路,据此画出电路图.【解答】解:由实物电路图可知,从电源正极出发,经开关S2分为两条支路,一路经灯L1,另一路经灯L2、开关S1,然后共同回到电源的负极;如图所示:【点评】本题考查根据实物图画电路图,关键是明白电路中各个用电器的连接方式,根据电路图画实物图是整个初中物理的难点,也是重点.3.根据实物图画出相应的电路图:【分析】由实物电路图可知,两灯泡并联,开关K1控制干路,开关K2控制灯L1所在支路,据此画出电路图.【解答】解:电流从正极出发,经K1开始分支,一支经灯泡L2,另一支经开关K2、灯泡L1;两支电流汇合后回到负极,如图所示:【点评】本题考查根据实物图画电路图,关键是会判断两灯泡的连接方式和开关的位置.4.根据实物图画出相应的电路图:【分析】从实物图可以看出,两个灯泡并联,开关S1控制整个电路,S2控制L1的支路,S3控制L2的支路,根据要求画出电路图即可.【解答】解:电流从正极出发经开关S1分支,一支经S2、L1;另一支经L2、S3然后共同回负极,如图所示:【点评】本题考查根据实物图画电路图,关键是分析出实物图中各个用电器的连接情况,这是本题的重点也是难点.5.根据实物图在方框中画出对应的电路图.【分析】由实物图可知,电动机和灯泡并联,开关S1控制干路,开关S2控制支路,【解答】解:由实物图可知,从电源正极出发开始分支,一支经电动机、开关S2,另一支经灯泡L,然后共同经开关S1回到负极;如图所示:【点评】本题考查根据实物图画电路图,关键是知道电路中各个用电器的连接情况,画电路图是初中物理的重点也是难点.6.按如图所示的实物图画出电路图:【分析】首先对实物图进行分析,明确灯泡的连接关系和各个开关的控制作用,然后根据连接关系画出电路图.【解答】解:分析实物图可以看出:电流从电源正极出发,经过开关S1后分成两支,一支经灯泡L2、开关S2;另一支经灯泡L1,然后共同回到负极.如图所示:【点评】本题考查了根据电路图连接实物图和根据实物画出电路图,确定电路连接方式,一般采用电流流向法,即从电源的一极出发依次画出各电路元件.7.根据实物图画出相应的电路图:【分析】由实物电路图可知,两灯泡并联,开关K1控制灯L2所在支路,开关K2控制灯L1所在支路,据此画出电路图.【解答】解:电流从正极出发开始分支,一支经开关K1、灯泡L2,另一支经开关K2、灯泡L1;两支电流汇合后回到负极,如图所示:【点评】本题考查根据实物图画电路图,关键是明白电路中各个用电器的连接方式,根据电路图画实物图是整个初中物理的难点,也是重点.8.画出下面实物电路的电路图【分析】由电路图知,两定值电阻并联,滑动变阻器和电流表在干路上,S1控制R1,S2控制R2,电压表测滑动变阻器两端电压,由此画出电路图.【解答】解:电流从正极出发,分成两支,一支经开关S1、R1,另一支经R2、开关S2,两支电流汇合后经滑动变阻器和电流表回到电源负极,电压表并联在滑动变阻器的两端,如图所示:.【点评】本题考查根据实物图画电路图,关键是知道电路中各个用电器的连接情况,画电路图是初中物理的重点也是难点.9.根据实物图画出电路图.【分析】1、根据实物图可知,从正极开始分支,一支经过灯泡L2、开关S2;另一支经开关S1、灯泡L1回到负极;所以两灯泡并联,开关分别控制支路.2、由电路图可知,两灯泡串联,根据电流流向法把各电路原件依次画出即可.3、两个灯泡并联,开关S控制整个电路,根据实物图画出电路图.【解答】解:1、根据实物图可知,从正极开始分支,一支经过灯泡L2、开关S2;另一支经开关S1、灯泡L1回到负极;如图1所示:2、先画出电源的符号,按电流流向法,从电源的正极出发依次灯泡、灯泡、开关回到电源的负极即可,如下图2所示:3、由图知:电流从电源的正极流出,经S后分成两支:①灯L1;②灯L2;然后再汇合到一起回到电源的负极.如图3所示:【点评】本题考查根据实物图画电路图,关键是知道电路中各个用电器的连接情况,画电路图是初中物理的重点也是难点.10.(2009•黔西南州)根据图1实物图的连接方式,在图2虚线框中画出相应的电路图.【分析】先分析电路的连接方式,然后根据实物图画出对应的电路图.【解答】解:由图可知,电流从正极出发经灯泡、滑动变阻器、电流表回负极,电压表测量灯泡两端电压,电路图如下图所示:【点评】本题考查根据实物图画电路图,关键是会判断两灯泡的连接方式和开关的位置.11.在图甲中,根据实物图,在图乙的方框中画出相应的电路图.【分析】由图可知,两个灯泡并联,S1控制整个电路,S2控制灯L2,根据实物图画出电路图.【解答】解:分析实物图可以看出:电流从电源出发分成两支,一支经灯泡开关S2、L2;另一支经灯泡L1,然后共同经开关S1回到负极.如图所示:【点评】本题考查了根据电路图连接实物图和根据实物画出电路图,确定电路连接方式,一般采用电流流向法,即从电源的一极出发依次画出各电路元件.12.根据实物图在方框内画出电路图【分析】首先对电路进行分析,明确灯泡的连接关系及开关的控制作用,然后根据灯泡连接关系及开关位置画出电路图.【解答】解:由实物图知,电流从电源正极出发经开关S1分为两支,一支经灯泡L1,一支经开关S2、灯泡L2;然后共同回到负极.所以两只灯泡并联,电路图如下:【点评】此题考查的是根据实物图画电路图,属于基本技能,分析实物连接,明确连接关系,是画出正确电路图的关键.13.观察手电筒结构图,在虚线方框内画出对应的电路图.【分析】手电筒中,按钮向上推,灯泡发光,向下推,灯泡熄灭,相当于一个开关,干电池做电源,灯泡作为用电器,由金属外壳和弹簧连接起来.【解答】解:在手电筒中,按钮相当于开关,灯泡作为用电器,干电池为电源,金属外壳和弹簧相当于导线;所以这是灯泡的简单电路,电路图如图:【点评】本题考查根据实物图画电路图,根据实物图画电路图是整个初中物理的难点,也是中考必考的内容.14.请根据图中的实物图画出对应的电路图.(电路图中需标明各元件的符号)【分析】串联电路只有一条电流路径,并联有多条电流路径,根据实物电路图,应用分支法分析清楚电路结构,明确各电路元件的连接情况,然后根据实物电路图作出实验电路图.【解答】解:电流从正极出发分支,一支经灯泡L1、开关K1,另一支经开关K2、灯泡L2;两支电流汇合后经开关K3回到负极;即两灯泡并联,开关K3控制干路,开关K1控制灯L1所在支路,开关K2控制灯L2所在支路.根据实物图作出电路图,如图所示:.【点评】本题考查了根据实物电路图作实验电路图的问题,分析清楚电路结构、明确各电路元件的连接方式,是正确解题的前提与关键.15.根据实物图,在方框中画出电路图【分析】从实物图中可以看出两灯泡并联连接,开关控制干路,根据实物图画出电路图.【解答】解:读图可知,电流从电源的正极流出,经开关S后分为两条支路,故这是一个并联电路,如图所示:【点评】根据电流的流向法,明确串并联电路的性质,再结合元件的连接顺序来画电路图,是一般的步骤要求.16.将实物电路图转换成电路图.【分析】从实物图中可以看出,三灯泡并联,开关S分别控制L1、L2.然后按电路图连接实物图,注意导线不能交叉.【解答】解:由实物图可知,三灯泡并联,开关S分别控制L1、L2,从电源正极出发,先连接其中一个支路,然后再连接另一个支路,实物电路图如图所示:【点评】本题考查根据实物图画电路图,关键是分析出实物图中各个用电器的连接情况,这是本题的重点也是难点.17.画出如图对应的电路图.【分析】根据实物图可知,两灯泡并联,开关控制干路,电流表A1测量灯泡L1支路电流,电流表A2测量干路上的电流.【解答】解:由实物图可知,电流从电源的正极流出,分成两支:①一支经电流表A1、灯泡L1;②另一支经灯L2;然后再汇合到一起经电流表A2、开关回到电源的负极;电压表并联在L2两端,对照实物图完成电路图即可.如图所示:【点评】本题考查根据实物图画电路图,关键是分析实物图中电路的连接,本题的难点是分析出两灯泡和电压表的连接情况.18.(2015秋•湛江校级月考)在虚线框内画出图所示的实物图的电路图【分析】由实物图可知,定值电阻、滑动变阻器、电流表、开关串联,电压表测量定值电阻两端电压.【解答】解:从正极开始,依次连接开关、定值电阻、电流表、滑动变阻器,然后回到负极,电压表并联在定值电阻两端,如图:【点评】本题考查根据实物图画电路图,关键是知道实物图中各个用电器的连接方式.19.根据如图所示的实物连接图,在虚线框中画出相应的电路图.【分析】从实物图中可以看出两灯泡串联连接,电压表测灯泡L1两端电压,根据实物图用各元件符号表示即可,【解答】解:从电源正极出发,依次经过电流表、灯泡L1、开关、L2,然后回到电源负极,电压表并联在灯泡L1和电流表、开关两端,如图所示:【点评】本题考查根据实物图画电路图的能力,能正确识别电路的连接方式是画电路图的前提.20.根据如图所示的电路,请在虚框中画出这个电路的电路图.【分析】运用电流流向法,明确电路的基本连接方式和各元件所连接的具体位置和顺序,再按顺序作图,并保证电路图与实物图的连接顺序完全一致.【解答】解:由实物图可知,电流从电源的正极流出,先进入电流表,再分为两支,一支经开关S流经灯泡L1,另一支经灯泡L2,两支路的电流再汇合,最后回到电源的负极,如图所示:【点评】本题考查根据实物图画电路图,关键是会判断两灯泡的连接方式和开关的位置.21.(2016秋•武穴市校级月考)如图是我们日常生活中,拿在手上的随身电风扇的模拟实物图.它是由一个基本电路、外壳及辅助材料组成,请在方框内画出它基本电路的电路图.【分析】从实物图可以看出,基本电路由电源、开关和电动机组成.【解答】解:从实物图可以看出,基本电路由电源、开关和电动机组成;依次画出电源、开关、电动机,组成电路即可,如下图所示:【点评】本题考查根据实物图画电路图,难点是明白电路用电器的连接情况,根据实物图画电路图是整个初中物理的难点,也是重点.22.如图所示的电路中,电压表测的是灯L1两端的电压,请在线框中画出该实物图的电路图.【分析】由题意要求可知两灯泡串联,电压表并联在L1两端.【解答】解:按电流流向法,先画出电源,从电源的正极出发依次画出开关、灯泡L2、灯泡L1回到电源的负极,然后把电压表并联在灯泡L1的两端,如下图所示:【点评】本题考查根据题意画出电路图,可以根据电流流向法、按先串后并的原则进行连接.23.根据实物图1,画出电路图2.【分析】根据实物图可知,两灯泡并联,开关S1控制整个电路,S2控制L2,根据实物图完成电路图即可.【解答】解:电流从正极出发开始分支,一支经灯泡L1,另一支经开关S2、灯泡L2,然后两支汇合后经开关S1共同回到电源负极.如图所示:.【点评】本题考查根据实物图画电路图,关键是知道电路中各个用电器的连接情况,画电路图是初中物理的重点也是难点.24.根据实物图在虚线框中画出对应的电路图.【分析】从实物图中可以看出两灯泡并联连接,开关S1控制干路,开关S2控制L2,根据实物图画出电路图.【解答】解:从电源正极出发开始分路,一路经过灯泡L1,另一路经过L2和S2,然后共同经开关S1回到电源负极;如图所示:【点评】本题考查根据实物图画电路图的能力,能正确识别电路的连接方式是画电路图的前提.25.在实物图下方画出出与其对应的电路图:【分析】根据实物图明确电流的流向,确定电路的串并联性质,再画出相应的电路图,并且要求电路图与实物图相对应.【解答】解:甲图,电流从电源的正极出发,经开关S1开始分支,一支路经过S2、L1,另一支路经过L2、S3,然后两路汇合共同回到电源负极,如图所示:乙图,电流从电源的正极开始分支,一支路经过开关、L2,另一支路经过L3,然后两路汇合共同经过L1回到电源负极,如图所示:【点评】会识别串联电路和并联电路,知道电路中各元件的作用,会根据实物图完成电路图.26.在如图所示的电路中增加一根导线(用笔画线表示),使电路变为并联电路,并在右侧的虚线框中画出对应的电路图.【分析】各用电器首首相连、尾尾相连,电路有多条电流路径的连接方式是并联.【解答】解:当AC相连时,三灯泡首首相连、尾尾相连,组成并联电路,如下图所示:根据实物图可画出下面电路图,如图所示:【点评】本题主要考查了电路图的设计与实物电路的连接,在设计电路图时注意串联电路和并联电路的概念.在按照电路图连接实物电路时,可以从电源的一个极出发,注意各元件的连接次序也要与电路图相同.同时注意电表的使用规则.27.按实际电路画出电路图.【分析】(1)由实物左图可知,两灯泡并联,开关S1控制L1,S2控制干路,根据实物图完成电路图即可.(2)由实物右图可知,两灯泡并联,开关S1控制干路,S2控制L2,根据实物图完成电路图即可.【解答】解:左图:电流从正极出发经开关S开始分支,一支经灯泡L2,另一支经灯泡L1、开关S1,然后两支共同回到电源负极.如图所示:右图:电流从正极出发经开关S1开始分支,一支经灯泡L1,另一支经灯泡L2、开关S2,然后两支共同回到电源负极.如图所示:【点评】本题考查根据实物图画电路图,关键是知道电路中各个用电器的连接情况,画电路图是初中物理的重点也是难点.28.根据图所示电路,在方框内画出对应的电路图.【分析】电压表的内阻非常大,在识别电路时可以看成断路.先分析电路的连接方式和电压表的作用,由此画出电路图.【解答】解:由实物图知,两灯串联,电压表分别测两个灯泡两端电压,由此画出电路图如图所示:.【点评】此题考查了有关电路图的画法,在按实物图画电路图时,一定要正确分析电路,并注意电路元件的连接顺序.29.根据实物图,在旁边的方框内画出电路图.【分析】分析实物图,确定电路的串并联性质,明确电流的流向,再画出相应的电路图,并且要求电路图与实物图相对应.【解答】解:根据实物图可知,从正极出发经开关S2、电流表分两条支路,一支路经开关S1、灯泡L2;另一支路经灯泡L1;然后两路汇合共同回到电源负极;如下图所示:【点评】由实物图画电路图和由电路图连接实物图,一般都是采用电流流向法,即从电源的正极开始依次串联各电路原件或画出电路符号,若是并联再把并联的部分并到相应的位置即可.30.根据下面的实物连接图,在右面的方框内画出对应的电路图.【分析】运用电流流向法,明确电路的基本连接方式和各元件所连接的具体位置和顺序,再按顺序作图,并保证电路图与实物图的连接顺序完全一致.【解答】解:根据实物图可知,从正极出发开始分支,一支流向灯泡L1,另一支流向开关S2、灯泡L2,然后会合经过S1回负极,如图所示:【点评】本题考查根据实物图画电路图,关键是会判断两灯泡的连接方式和开关的位置.。
电路图与实物图专题训练

电路图与实物图专题训练一.作图题(共28小题)1.请在方框内设计出两个灯泡串联的电路图,并根据电路图完成实物图连接。
2.请你完成下面两个电路,要求一个开关同时控制两个灯泡的方法,并在方框内画出相对应的电路图。
3.仔细观察图乙实物电路,在图中只加一根导线,使电路成为并联电路。
4.小刚同学在实验室做连接并联电路的实验时,把两个灯泡和开关如图连接。
(1)小刚同学的这个实验现象叫做;(2)请你在图中只改动一根线,使两灯构成并联关系。
5.根据以下要求,设计电路,画出电路图后,用笔画线在图中画出相应的实物连接图(导线不能交叉),要求:(1)只闭合S1时,红灯发光,绿灯不发光;(2)S1、S2都闭合时,两灯都发光;(3)只闭合S2时,两灯均不发光。
解析:你根据:,判定此设计是电路。
(选填“串联”或“并联”)6.在虚线框中画出符合要求的电路图。
要求:(1)只闭合S1灯L1亮,电流表有示数。
(2)S1、S2均闭合,灯L1、L2都亮。
(3)移动滑动变阻器的滑片时,只有L2亮度改变。
7.在学校传达室安装红、绿两盏灯和一个电池组,在前、后门各装一个开关。
要求:前门来人按下开关红灯亮,后门来人按下开关绿灯亮。
请在实线方框中设计电路图,并在实线图中连线。
8.某同学接一电路如图所示,请指出电路中的问题,并按如下要求改动电路:(1)在电路中减去一根导线(在该导线上打上×)使三灯串联。
(2)在电路中加上一根导线使三灯并联。
9.给你两盏电灯L1、L2,两个开关S1、S2,电池组,导线若干条,试按下列要求在方框内设计一个电路,要求:(1)L1和L2并联;(2)S1、S2都闭合时两灯都亮;(3)S1断开S2闭合时两灯都不亮;(4)S1闭合S2断开时只有L1亮。
10.设计一个自动防盗报警电路,要求:晚间房门被打开,细导线EF被扯断,电铃发声自动报警,把如图所示的电路元件连成电路。
将图中的各器材连成电路。
要求:L1灯和L2灯并联;开关S1只控制L1灯,开关S2控制L1灯和L2灯。
电路图和实物图习题

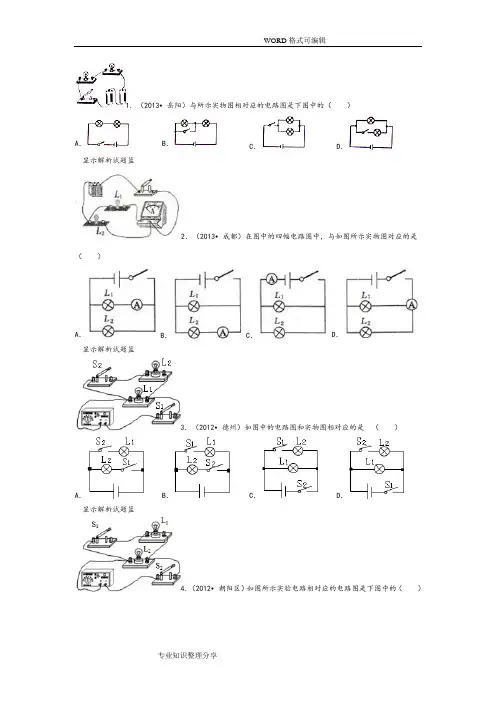

1.(2013•岳阳)与所示实物图相对应的电路图是下图中的()A.B.C.D.显示解析试题篮2.(2013•成都)在图中的四幅电路图中,与如图所示实物图对应的是()A.B.C.D.显示解析试题篮3.(2012•德州)如图中的电路图和实物图相对应的是()A.B.C.D.显示解析试题篮4.(2012•朝阳区)如图所示实验电路相对应的电路图是下图中的()A.B.C.D.显示解析试题篮5.(2011•益阳)图所示电路与的实物图相符的是()A.B.C.D.显示解析试题篮6.(2011•日照)如图所示,四个电路图中与右边实物图对应的是()A.B.C.D.显示解析试题篮7.(2011•清远)如图所示,下列四个电路图中与右边实物图对应的是()A.B.C.D.显示解析试题篮8.(2010•郴州)如图所示四个电路图中与实物图相对应正确的是()A.B.C.D.显示解析试题篮9.(2009•自贡)下列四个电路图中与实物图相对应的是()A.B.C.D.显示解析试题篮10.(2009•株洲)与下图所示实验电路相对应的电路图是选项中的()A.B.C.D.11.(2009•南宁)与图所示的实物图对应的电路图是()A.B.C.D.显示解析试题篮12.(2008•镇江)下列电路图与实物图一致的是()A.B.C.D.显示解析试题篮13.(2008•宁波)下列与实物图一致的电路图是()A.B.C.D.显示解析试题篮14.(2007•广安)如图是小明连接的实物图,与这个实物电路图对应的电路图是()A.B.C.D.显示解析试题篮15.(2005•海淀区)如图是小明连接的实验电路,他连接这个电路依据的电路图是图中的()A.B.C.D.显示解析试题篮16.(2005•成都)如图为小李同学在某次测量中连接的实物图,根据该实物图画出其的电路图,其中正确的是()A.B.C.D.显示解析试题篮17.(2004•广东)下面4图中的四个电路中与右边实物图对应的是()A.B.C.D.显示解析试题篮18.(2013•朝阳区一模)图为一实物电路连接图,图中是某同学所画出其对应的电路图,正确的是()A.B.C.D.显示解析试题篮19.(2012•宁德质检)如图,下列四个电路图中与实物连接相符的是()A.B.C.D.显示解析试题篮20.(2012•姜堰市模拟)如图所示,下边的四个电路图中与如图实物电路对应的是()A.B.C.D.21.(2011•彰武县模拟)图中与如图所示的实物图相对应的电路图是()A.B.C.D.显示解析试题篮22.(2009•泉港区质检)如图所示是小文连接的实验电路,与这个图相对应的电路图是图3中的()A.B.C.D.显示解析试题篮23.在下列的四个电路图中,与实物图对应的是()A.B.C.D.显示解析试题篮24.图为普通手电筒的结构示意图,与它对应的电路图是下列图中的()A.B.C.D.显示解析试题篮25.右图所示的实物图与下图电路相符的是()A.B.C.D.显示解析试题篮26.如图是小明连接的实验电路,他连接这个电路是依据电路图中的()A.B.C.D.显示解析试题篮27.图中所示的电路图与实物图一致的是()A.B.C.D.显示解析试题篮28.如图a所示的实物图.与图b所示电路对应的是()A.A、B.B、C.C、D.D、显示解析试题篮29.下图中的四幅电路图,能正确表示右图中实物连接情况的是()A.B.C.D.显示解析试题篮30.如图所示的四个电路图中能正确反映图所示电路连接关系的是()A.B.C.D.31.与如图所示的电路图对应的实物图是()A.B.C.D.显示解析试题篮32.下图电路图中与如图所示实验电路相对应的是()A.B.C.D.显示解析试题篮33.如图所示,与左边的实物电路相对应的电路图是()A.B.C.D.显示解析试题篮34.(2013•平谷区一模)以下电路图中与实物图一致的是()A.B.C.D.显示解析试题篮35.(2013•六合区一模)如图的四个电路中,与实物电路图对应的是()A.B.C.D.显示解析试题篮36.(2012•成华区一模)小张同学要把如图所示的实物图画成电路图,如图所示电路图正确的是()A.B.C.D.显示解析试题篮37.(2010•石狮市模拟)如图所示的电路图,与实物图对应的是()A.B.C.D.显示解析试题篮38.下列所示的四个电路图中与如图所示实物图相对应的是( ) A.B.C.D.显示解析试题篮39.在如图所示的四个电路中,与实物图对应的是( )A .B .C .D .显示解析试题篮40.以下电路图中与如图所示实物图一致的是( )A .B .C .D .41.如图所示的实物图,与如图所示电路对应的是( )A.B.C.D.显示解析试题篮42.图甲是小明连接的实验电路,与这个实验电路对应的电路图是图乙中的()A.对应A B.对应AB C.对应C D.对应D显示解析试题篮43.根据如图实物电路画出的电路图正确的是()A.B.C.D.显示解析试题篮44.小芳根据图甲电路画出了如图中所示的四个对应电路图,其中正确的是()A.B.C.D.显示解析试题篮45.如图所示,甲图是小文连接的实验电路,与这个实验电路对应的电路图是乙图中的()A.B.C.D.显示解析试题篮46.在下面所示的四个电路图中,与如图所示实物图对应的是()A.C.D.B.显示解析试题篮47.下图四个电路中与右边实物电路对应的是()A.B.C.D.显示解析试题篮48.对于下列各图中的电路,与如图所示实物连接图完全对应正确的电路是:()A.B.C.D.显示解析试题篮49.下面如图中的四个电路图中哪一个与实物电路相对应()A.B.C.D.显示解析试题篮50.如图所示的实物图,与它相对应的电路图是()A.B.C.D.51.图乙所示的四个电路图中与图甲所示实物图相对应的是()A.B.C.D.显示解析试题篮52.如图示电路中,与实物图对应的是()A.B.C.D.显示解析试题篮53.选项中的四个电路中与如图所示对应的是()A.B.C.D.显示解析试题篮54.下列图中,电路与实物图一致的是()A.B.C.D.显示解析试题篮55.符合图所示实物接线图的电路图,是图中的()A.B.C.D.显示解析试题篮56.按照如图所示的实验电路画出的电路应该是图中的()A.B.C.D.显示解析试题篮57.与如图所示实验线路相符合的电路图是图中的()A.B.C.D.显示解析试题篮58.(2010•西城区二模)请根据图所示的实物连接图,在虚线框内画出对应的电路图.显示解析试题篮59.如图(甲)所示,是小红同学在某次实验探究中连接的电路.灯L1和L2的连接方式是联,电流表测量的是的电流.请在图(乙)的虚线方框内画出对应的电路图.显示解析试题篮60.将手电筒的电路图画在如图所示的虚线框里.66.按图所示的实物图画出它的电路图.显示解析试题篮67.小芳在做测量灯泡电阻实验时,所连的实物如图所示,请你检查图中的连线是否有错.若有错,在该图中改正(在错误的连线上打“ד,改正的连线在图中画线表示,连线不要交叉)并在右边的方框内画出正确的电路图显示解析试题篮68.根据下面实物图的连接,请在虚线框中画出对应的电路图显示解析试题篮69.根据实物图在方框内画出相应的电路图.71.小丽在实验室中连接了图所示的电路,请你画出这个电路的电路图.图中的灯泡在通电时,灯泡能被点亮,请在下面横线上填写当开关S1、S2处于以下状态时,灯泡A、B的亮熄情况:(1)S1断开S2闭合时A、B(2)S1闭合S2断开时A、B(3)S1和S2都闭合时A、B显示解析试题篮72.(2013•兰州)根据如图所示的实物连线图,画出对应的电路图.(要求连线要横平竖直,尽量使电路图简洁美观)77.(2011•广州)根据图所示的实物电路,在虚方框内画出对应的电路图.79.(2010•仙桃)如图所示是小明测量小灯泡电阻的实物连接图.(1)请你根据实物连接图,在虚线框内画出电路图.81.(2010•黔东南州)根据如图所示的实物图,在虚线框内画出对应的电路图.显示解析试题篮82.(2010•兰州)如图所示为一实物电路,请画出所对应的电路图.85.(2009•沈阳)如图所示为一实物电路,请在方框内画出对应的电路图.显示解析试题篮86.(2009•青海)根据如图所示的实物连接图,请在右框中画出电路图.显示解析试题篮87.(2009•平原县)在实验室,刘星连好了一个如图所示的电路,请你在虚线框中画出这个电路的电路图.显示解析试题篮88.(2009•荆州)根据下面的实物图在右边的方框内画出对应的电路图.显示解析试题篮89.(2009•广州)在右侧虚框内画出图所示实物电路对应的电路图.112.(2013•高安市二模)如图所示电路,电源两端电压为12V且保持不变,灯丝电阻也不变.灯L1与灯L2电阻之比R1:R2=1:3,将开关S、S1闭合时,R3消耗的功率为1W,电压表的示数为U1;将开关S、S2闭合时,R4消耗的功率为4W,电压表的示数为U1′.U1′=2U1.请你解决下面问题:(1)画出电路图的等效电路图;(2)求灯L1的电阻值.显示解析试题篮113.(2012•增城市二模)小莉利用图所示的实物进行实验,当闭合开关S后,发现标有“6V3W”的灯L1和标有“12V4W”的灯L2亮度并不相同.已知电源电压为6V,不考虑灯丝电阻值随温度的变化.求:(1)在方框内画出实验电路图.(2)通过灯泡L1的电流为多大?(3)灯泡L1在5分钟内消耗的电能是多少?(4)电路中灯L1和L2哪个更亮?通过计算说明理由.115.(2011•龙湖区模拟)小明连接了如图所示电路,请在方框内画出它的电路图.128.请在方框内画出如图所示相应的电路图.显示解析试题篮129.在实验室,刘星连好了一个如图所示的电路,假如开关已闭合,请用箭头在实物图中标出电流方向,并在虚线框内画出这个电路对应的电路图.显示解析试题篮135.根据图甲中的实物图在图乙中画出相应的电路图.139.小聪手头有如图所示的器材,小聪想让两灯泡L1、L2都工作,且不相互影响,并且开关S1能控制整个电路,开关S2只控制灯泡L2,请你按照小聪的要求将设计的电路图画在虚线方框内.142.给你两个开关、两个灯泡、两节干电池和若干导线,如图,设计电路使每个开关只控制一个灯泡,画出电路图,连接实物电路.146.如图所示,请在方框中画出此电路图.显示解析试题篮147.请在虚线框内画出如图电路的电路图.显示解析试题篮148.请根据如图所示实物图在虚框中画出相应的电路图.显示解析试题篮149.如图为小阳同学所连接的实物图,请你在方框中画出电路图.153.小明连接好了一个电路,如图所示.(1)请在下图的方框内画出他的电路图(2)小红认为此电路有缺点,因为没法只让灯L2亮,而灯L1不亮.小红想将此电路改为由S1、S2分别控制灯L1、L2的并联电路,应该如何连接?请你帮她想个解决的办法,用笔画线代替导线连接下图的实物电路图.157.根据实物图,在右侧方框内画出电路图.160.根据图甲的电路图,在图乙方框内画出它所对应的电路图.163.画出如图所示电路的电路图.显示解析试题篮164.根据电路联接情况画出电路图.显示解析试题篮165.根据图所示的实物电路图,在右侧的虚线框内画出与它对应的电路图.166.给你两盏电灯L1、L2,两个开关S1和S2、电池组,导线若干条,试按下列要求设计一个电路,画出电路图并连接实物图(在电路图和实物图中标明L1、L2、S1、S2、)要求:(1)L1和L2并联.(2)S1和S2都闭合时两灯都亮.(3)S1断开、S2闭合时两灯都不亮.(4)S1闭合、S2断开时只有L1亮.显示解析试题篮167.根据实物图画出电路图.172.根据如图所示的实物电路图,在右侧的虚线框内画出与它对应的电路图.显示解析试题篮173.请根据下面实物连接图画出相应的电路图,画在虚框内显示解析试题篮174.连接下图中的电路,使得滑动变阻器能够控制灯泡的亮度.要求:变阻器的滑片向左移动,灯泡越来越亮(滑动变阻器必须接C接线柱),连接实物并画出对应的电路图.显示解析试题篮175.如图所示是某同学连接的实物电路,但其中漏掉了一根连接导线,请用笔画上,并标出灯L1、L2,(l)要求:①灯L1、L2都能发光;②开关S能同时控制灯L1、L2;③电流表只测灯L1的电流;④电压表测电源电压.(2)请画出实验电路的电路图.显示解析试题篮176.在虚线框内画出如图所示的实物电路的电路图.显示解析试题篮177.请根据如图中的实物电路画出相应的电路图.显示解析试题篮178.按如图所示实物图在方框内画出电路图.显示解析试题篮179.(2009•顺义区一模)请根据图所示的实物连接图,在虚线框内画出对应的电路图.181.(2012•花都区一模)请根据图甲的实物连接图,在图乙的虚线方框内画出对应的电路图.显示解析试题篮182.(2010•顺义区二模)图为某电路的示意图,请在答题卡中的虚线框内画出这个电路的电路图.显示解析试题篮183.(2007•丹徒区模拟)根据图中的实物连接图画出对应的电路图.185.按实物图画出相应的电路图187.按图所示的实物图在方框内画出它相应的电路图.显示解析试题篮。
初中物理电路图实物图画法专题练习题(含复习资料)

四、电路设计
一商品库,后门进货,前门取货.现有红、绿两只
灯泡和一个电铃装在一块木板上,另有一个电池组、 两个开关(如图),还有若干条导线.利用这些材料, 请你为仓库值班人员设计一个电路:电铃响同时红灯 亮,表示取货人在前门按开关;电铃响同时绿灯亮, 表示送货人在后门按开关.画出你所设计的电路图, 并按电路图将图中的元件用笔画线作导线连接起来
2、图4中灯泡L1和L2并联,S是总开关,S1只 控制灯泡L1,S2只控制灯泡L2。虚框内画出 电路图连接实物图。
3、图5中灯泡L1和L2并联,S是总开关,S1只控制灯泡L1, S2只控制灯泡L2。虚框内画出电路图连接实物图。
3、图14中灯泡L1和L2并联,S是总开关,S1只控制灯泡 L1,S2只控制灯泡L2。虚框内画出电路图连接实物图。
初中物理电路图实物图画法 专题练习题(含复习资料)
初中物理电路图 实物图画法
专题练习题
一、根据电路图连接实物图
电流流向法
电流流向法
二、根据实物图,梯灯的电路图, 请你完成图乙中实物的接.
三、根据要求设计出电路图,并用笔画线代替导线,将 各题中的实物连接起来。 1、图3中灯泡L1和L2并联,开关S1同时控制两灯,开关S2 只控制灯泡L2。在虚框内画出电路图并连接实物图。
5、图6中三个灯泡并联,S是总开关,S1只控制灯泡L1, S2只控制灯泡L2。画出电路图、并连接实物图。
6、在图13中只接通开关S时,两灯都亮, 同时接通S和S1时, L1亮,L2不亮。并画 出电路图
7、图7、图8、图9、图10、图11、图12中两灯并联, S是总开关,S1只控制灯泡L1,请画出电路图,并将所 缺的导线补上
谢谢!
电路图与实物图转换练习

知识归纳:
初三年级物理-电路图与实物图转换、根据电路图画出实物图
訥4®^
La
Lj
-w-^T
w Li u
U KJ M
冷
a
Li
a
11
®2
S3
Sj
三、按要求设计电路
1 .三盏灯并联
2 .将图4-14中实物,根据要求连成电路,并在右边方框中画出相应的电路图.要求联,开关S1闭合,S2断开时,LI、L2都发光;开关S1和S2都闭合时只有L2发光,LI不发光.
Lj
La Lj L1 L.
3.如图1 一1 一7,现有三只灯泡、两个开关、一个电源和导线若干.
(1 )要求三只灯并联,S1、S2都断开时,只有灯LI亮;闭合S1,断开S2时,灯LI和L2
亮;S1、S2都闭合,三灯都亮.按上述要求画出电路图.
【本文档内容可以自由复制内容或自由编辑修改内容期待
你的好评和关注,我们将会做得更好】LI与L2串
(2 )根据电路图连接实物.。
