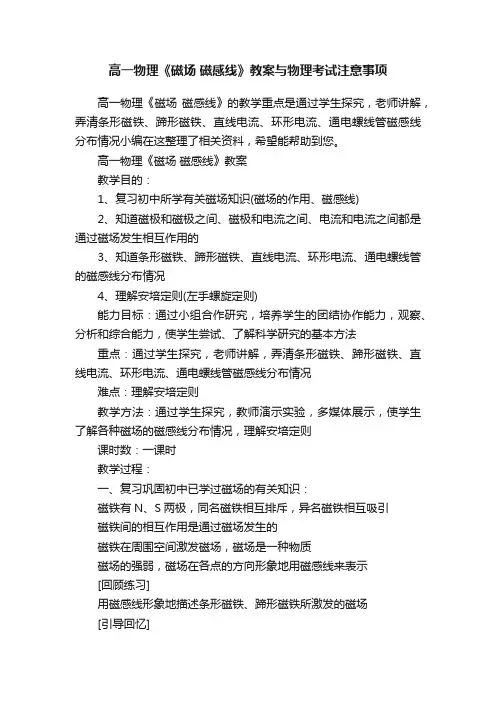

物理教案：磁场 磁感线

物理教案：磁场磁感线

各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢

教学目的：

1、复习初中所学有关磁场知识（磁场的作用、磁感线）

2、知道磁极和磁极之间、磁极和电流之间、电流和电流之间都是通过磁场发生相互作用的

3、知道条形磁铁、蹄形磁铁、直线电流、环形电流、通电螺线管的磁感线分布情况

4、理解安培定则（左手螺旋定则）

能力目标：通过小组合作研究，培养学生的团结协作能力，观察、分析和综合能力，使学生尝试、了解科学研究的基本方法

重点：通过学生探究，老师讲解，弄清条形磁铁、蹄形磁铁、直线电流、环形电流、通电螺线管磁感线分布情况

难点：理解安培定则

教学方法：通过学生探究，教师演示实验，多媒体展示，使学生了解各种磁场的磁感线分布情况，理解安培定则课时数：一课时

教学过程：

一、复习巩固初中已学过磁场的有关知识：

磁铁有N、S两极，同名磁铁相互排斥，异名磁铁相互吸引

磁铁间的相互作用是通过磁场发生的

磁铁在周围空间激发磁场，磁场是一种物质

磁场的强弱，磁场在各点的方向形象地用磁感线来表示

[回顾练习]

用磁感线形象地描述条形磁铁、蹄形磁铁所激发的磁场

[引导回忆]

磁感线有以下特点：

1、磁感线的疏密表示各点磁场强

弱，磁感线在某点的切线方向即为该点的磁场的方向，也是小磁针在该点的N 极指向

2、磁感线在空中不相交

3、磁铁外部磁感线方向是：N→S

※磁铁内部也有磁场，其磁感线方向：S→N

磁铁内部、外部磁感线条数一样多，磁感线是闭合曲线

二、讲解新课

1、引入新课：磁铁能够激发磁场，使小磁针发生偏转。电和磁有许多相似之处，电流是否能在周围空间激发磁场，使小磁针发生偏转呢？

[探究课题]研究电流周围是否存在磁场

器材：小磁针一个、电池一节、导线一根、橡皮擦一个（自备）

探究方式：分组研究、观察、讨论

现象：通电时，小磁针发生了偏转

[多媒体展示]奥斯特实验

结论：电流能在周围空间激发磁场，

并对磁极产生作用

2、讲解磁极对电流的作用

[演示实验]演示磁极对电流的作用

实验器材：电池两个、线圈、蹄形磁铁、电键、导线、铁架台（带铁夹）现象：通电后，静止的线圈在磁极中发生了摆动

结论：磁极对电流可以产生力的作用（通过磁场）

3、讲解电流和电流的相互作用

[多媒体展示]两条平行直导线，当通以同向或反向电流时，两导线间相互作用

※为了使实验现象更直观，便于观察，两平行直导线用锡箔纸圆筒代替现象：通以同向电流时，它们相互吸引

通以反向电流时，它们相互排斥

结论：电流和的电流之间可以通过磁场产生相互作用

[小结]磁极和磁极之间、磁极和电流之间、电流和电流之间都可以通过磁场

发生相互作用；磁极和电流都可以在周围空间激发磁场。

4、讲解各种磁场的方向、磁感线

初中主要讲解了条形磁铁、蹄形磁铁周围磁场，本节课继续讨论电流激发的磁场，研究电流激发的磁场的磁感线方向和电流方向间关系。

a：直线电流的磁场：

[多媒体展示]进一步分析奥斯特实验

直线电流的磁场的磁感线是一些以导线上各点为圆心的同心圆，这些同心圆都在跟导线垂直的平面上。

安培定则：用右手握住导线，让伸直的大拇指所指的方向跟电流的方向一致，弯曲的四指所指的方向即为磁感线的环绕方向。

b：环形电流的磁场：

[探究课题]研究环形电流内部、外部磁感线方向和环形电流方向关系。

器材：小磁针一枚、电池一节、导线一根、橡皮擦一个（自备）

探究方式：分组研究、教师引导分析

现象：通电后，小磁针会发生偏转，环形导线内部和外部小磁针偏转方向相反。

安培定则：让右手弯曲的四指和环形电流的方向一致，伸直的大拇指所指的方向就是环形导线中心轴线上磁感线的方向。

c：通电螺线管的磁场：

[多媒体展示]螺线管通电后，螺线管上、中、下部的小磁针偏转情况。

通电螺线管的磁感线和条形磁铁的磁感线类似

外部是从北极出来，进入南极；内部磁感线跟螺线管的轴线平行，方向由南极指向北极

内部、外部磁感线相连，形成环绕电流的闭合曲线

安培定则：用右手握住螺线管，让弯曲的四指所指的方向跟电流的方向一致，大拇指所指的方向就是螺线管内部

磁感线的方向。

[小结]不仅磁铁可在周围空间激发磁场，电流也可在周围空间激发磁场，电流的方向和磁感线的方向关系用安培定则判断。

三、练习[讨论]通电螺线管通电后，螺线管长度和通电前相比，有无变化？如何变化？
