蝶阀的种类及各自的特点

蝶阀的种类及各自的特点蝶阀的种类很多1．按结构形式分类(1)中心密封蝶阀(2)单偏心密封煤阀(3)双偏心密封蝶阀(4)三偏心密封跺阀2．按密封面材质分类(1)软密封蝶阀。

1)密封副由非金属软质材料对非金属软质材料构成。

2)密封副由金属硬质材料对非金属软质材料构成。

(2)金属硬密封蝶阀。

密封副由金属硬质材料对金属硬质材料构成。

3．按密封形式分类(1)强制密封蝶阀1)弹性密封蝶阀。

密封比压由阀门关闭时阀板挤压阀座，阀座或阀板的弹性产生2)外加转矩密封蝶阀。

密封比压由外加于阀门轴上的转矩产生(2)充压密封蝶阀。

密封比压由阀座或阀板上的弹件密封元件充压产生(3)自动密封蝶阀。

密封比压由介质压力自动产生。

4．按工作压力分类(1)真空蝶阀。

工作压力低于标堆大气历的蝶阀。

(2)低压蝶阀。

公称压力PN＜1．6MPa的蝶阀。

(3)中压蝶阀。

公称压力PN为2．5--6．4MPa的蝶阀。

(4)高压碟阀。

公称压力PN为10。

0--80．0MPa的蝶阀。

(5)超高压蝶阀。

公称压力PN＞100MPa的蝶阀。

5．按工作温度分类(1)高温蝶阀。

t＞450 C的蝶阀(2)中温碟阀。

120 C＜t＜450 C的蝶阀(3)常温蝶阀。

一40C＜t<120 C的蝶阀(4)低温蝶阀。

一100＜t＜一40 C的蝶阀(E)超低温蝶阀。

t＜一100 C的蝶阀6．按连接方式分类(1)对夹式蝶阀。

(2)法兰式蝶阀。

(3)支耳式蝶阀。

(4)焊接式蝶阀。

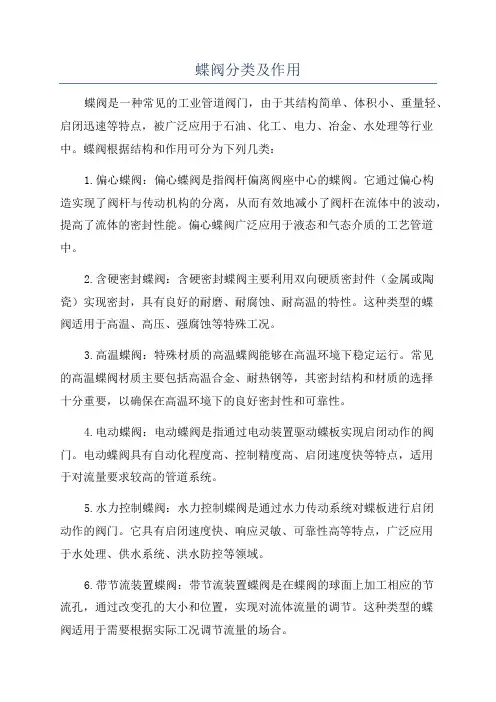

蝶阀分类及作用

蝶阀分类及作用蝶阀是一种常见的工业管道阀门，由于其结构简单、体积小、重量轻、启闭迅速等特点，被广泛应用于石油、化工、电力、冶金、水处理等行业中。

蝶阀根据结构和作用可分为下列几类：1.偏心蝶阀：偏心蝶阀是指阀杆偏离阀座中心的蝶阀。

它通过偏心构造实现了阀杆与传动机构的分离，从而有效地减小了阀杆在流体中的波动，提高了流体的密封性能。

偏心蝶阀广泛应用于液态和气态介质的工艺管道中。

2.含硬密封蝶阀：含硬密封蝶阀主要利用双向硬质密封件（金属或陶瓷）实现密封，具有良好的耐磨、耐腐蚀、耐高温的特性。

这种类型的蝶阀适用于高温、高压、强腐蚀等特殊工况。

3.高温蝶阀：特殊材质的高温蝶阀能够在高温环境下稳定运行。

常见的高温蝶阀材质主要包括高温合金、耐热钢等，其密封结构和材质的选择十分重要，以确保在高温环境下的良好密封性和可靠性。

4.电动蝶阀：电动蝶阀是指通过电动装置驱动蝶板实现启闭动作的阀门。

电动蝶阀具有自动化程度高、控制精度高、启闭速度快等特点，适用于对流量要求较高的管道系统。

5.水力控制蝶阀：水力控制蝶阀是通过水力传动系统对蝶板进行启闭动作的阀门。

它具有启闭速度快、响应灵敏、可靠性高等特点，广泛应用于水处理、供水系统、洪水防控等领域。

6.带节流装置蝶阀：带节流装置蝶阀是在蝶阀的球面上加工相应的节流孔，通过改变孔的大小和位置，实现对流体流量的调节。

这种类型的蝶阀适用于需要根据实际工况调节流量的场合。

蝶阀的作用主要有控制流体流量、调节流体压力、截断流体的作用。

蝶阀在流体管道系统中起到了控制和调节流体的重要作用，具有结构简单、启闭迅速、密封性好等优点，被广泛应用于各个领域。

液控蝶阀的结构及系统介绍

•
1、有时候读书是一种巧妙地避开思考的方法。20.1 2.1120. 12.11Fr iday, December 11, 2020
•
2、阅读一切好书如同和过去最杰出的人谈话。06:3 7:0406: 37:0406 :3712/ 11/2020 6:37:04 AM
•
3、越是没有本领的就越加自命不凡。 20.12.1 106:37: 0406:3 7Dec-20 11-Dec-20
❖ 2、正常关阀
当控蝶阀接到关信号后，电磁阀失电（反作用电磁阀得电）打开，在重锤的作用下，液压油缸内的压力油经快慢关调节阀及快关时间调节阀、慢关时间调节阀、高压胶管和电电磁阀流回油箱，利用重锤力矩带动蝶板关闭实现按预先调定的快、慢关程序两阶段关阀。关阀程序，包括快关时间、慢关时间和快慢关转换角度由液压油缸上的快关时间调节阀，慢关时间调节阀和快慢关角度调节阀来调定。
❖ 4、当机组紧急停机或电网突然失电等非常工况时，本阀将具有下述两种关阀形式之一：
❖ a.正作用电磁阀型：在蝶阀开启情况下，电磁阀常带电，当电磁阀失电时，蝶阀关闭，一般适用于无稳定控制电源的电厂采用。阀门关闭的同时将自动按照预先调定的程序分快慢两阶段自动关闭，直至全关；
❖ b.反作用电磁阀型：在蝶阀开启时，电磁阀不带电，当电磁阀得电时，蝶阀关闭，需稳定的控制电源，一般适用于电厂采用。阀门在未接到关阀指令时，将一直保持失电前的状态。在接到关阀指令的同时，将自动按照预先调定的程序分快慢两阶段自动关闭，直至全关。
❖ 3、机组正常停机时，可以按预定整定的不同程序分快慢两阶段关闭阀门，起到截止和止回的作用，当管道不发生水柱中断时，可有效地防止停泵时水泵反转、系统失水和管网压力升高，从而消除水锤危害、控制水泵反转，直到保护水泵机组和管网安全的作用。当水泵为离心泵工况时，可实现关阀（部分开度）后停泵；当水泵为轴流泵或斜/混流泵工况时，可实现先关阀（部分开度）后停泵或泵阀同时停的功能。

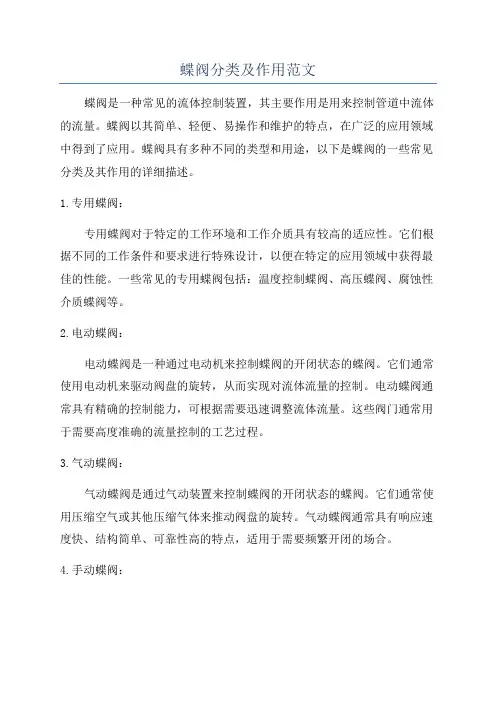

蝶阀分类及作用范文

蝶阀分类及作用范文蝶阀是一种常见的流体控制装置，其主要作用是用来控制管道中流体的流量。

蝶阀以其简单、轻便、易操作和维护的特点，在广泛的应用领域中得到了应用。

蝶阀具有多种不同的类型和用途，以下是蝶阀的一些常见分类及其作用的详细描述。

1.专用蝶阀：专用蝶阀对于特定的工作环境和工作介质具有较高的适应性。

它们根据不同的工作条件和要求进行特殊设计，以便在特定的应用领域中获得最佳的性能。

一些常见的专用蝶阀包括：温度控制蝶阀、高压蝶阀、腐蚀性介质蝶阀等。

2.电动蝶阀：电动蝶阀是一种通过电动机来控制蝶阀的开闭状态的蝶阀。

它们通常使用电动机来驱动阀盘的旋转，从而实现对流体流量的控制。

电动蝶阀通常具有精确的控制能力，可根据需要迅速调整流体流量。

这些阀门通常用于需要高度准确的流量控制的工艺过程。

3.气动蝶阀：气动蝶阀是通过气动装置来控制蝶阀的开闭状态的蝶阀。

它们通常使用压缩空气或其他压缩气体来推动阀盘的旋转。

气动蝶阀通常具有响应速度快、结构简单、可靠性高的特点，适用于需要频繁开闭的场合。

4.手动蝶阀：手动蝶阀是通过手动控制装置来控制蝶阀的开闭状态的蝶阀。

手动蝶阀通常具有结构简单、易于操作的特点，适用于一些较小的流量控制需求，或者在紧急情况下使用。

5.偏心蝶阀：偏心蝶阀的阀杆与阀座中心轴线不重合，阀盘在关闭过程中首先在阀座上部接触，从而减小了磨损和摩擦，并减少了启动和关闭所需的力。

偏心蝶阀通常具有较高的密封性能和较低的启动和关闭力矩，适用于流体流量调节和截断。

6.双偏心蝶阀：双偏心蝶阀相对于单偏心蝶阀具有更好的密封性能。

双偏心蝶阀的阀杆与阀座中心轴线和阀盘中心轴线不重合，使得阀盘启动时不与阀座接触，只在关闭时与阀座完全接续。

双偏心蝶阀通常用于需要较高密封性能和较大流量调节范围的场合。

以上是对蝶阀的一些常见分类及其作用的介绍。

蝶阀适用于各种需要流体流量控制的场合，具有结构简单、操作方便、密封性能好等优点。

在不同的工作条件和要求下，可以选择不同类型的蝶阀来实现最佳的流体控制效果。

液控蝶阀使用说明书

液控蝶阀的设计和使用说明书（初步）：1）阀门主要部件的预估重量及其运输、吊装、拆卸方法；存储、运行及维护方法等。

阀门主要部件的预估重量表运输、吊装、拆卸方法；存储、运行及维护方法等。

吊装及调试维护吊运运输起吊时不得翻转、倒放；开箱后用吊车运蝶阀，起吊时注意在四个起吊点中选取平衡位置。

大修起吊前，重锤式阀门应将重锤从阀门本体拆下。

吊装过程应注意缓慢、平稳、轻放。

储存本阀长时间存放时，应放于干燥处，封闭二端通道，在加工面涂上防锈油。

临时停放时可在外墙板位置增加辅助支撑以保持平稳。

半年不安装，液压系统需清洗换油。

✧本阀禁止露天存放。

安装安装前应核对本阀铭牌参数是否符合使用要求；清洗阀体内孔及蝶板、检查各部位有无损坏现象，各零部件联接螺栓是否紧固。

正、反装液控蝶阀均按图7所示安装，即用作水泵出口止回阀或水轮机进口阀时，水泵或水轮机均位于阀门的无阀杆侧。

阀门中心距水泵出口距离应在2米以上，并尽可能大，以减少泵出口紊流流态对阀门的不利影响。

若本阀安装在管道中的其他位置，应以阀门全关实现密封时的管道介质压力方向来确定阀门安装方位，即高压一侧应位于阀门的有阀杆侧。

蝶阀安装在基础上应校正水平，保证阀轴不倾斜。

阀门支脚及辅助支撑主要用于保证阀门安装运行平稳，不宜大量承受与其垂直的管道轴向水推力；轴向水推力应通过阀前或阀后管道传递到承重基础上。

调试系统各电液元件在厂内均已调试到位，若需现场调试，主要注意以下事项：All the检查手动启闭功能。

✧接上总电源，点动电机观察电机风叶，顺时针旋转则接线正确。

✧常开截止阀应打开，常闭截止阀应关闭。

✧溢流阀先全部打开，开阀时慢慢上调，压力上升，最终调定压力应大于高压力开关KP1设定值1~2MPa。

压力调定后用锁紧螺母锁定。

压力控制器上、下限设定值为7~11MPa。

✧通过油缸上的快、慢关节流阀进行快慢关速度调节。

两节流阀为快慢快慢 360度循环调节，速度调定后用锁紧螺母锁定。

✧阀门启闭、锁定投入与锁定解除(如果有的话)动作到位后，相应各位置开关均应有信号输出。

液控蝶阀使用说明书

1600
公称压力 PN (MPa)
0.6
强度压力试验 (MPa) 0.9
密封压力试验 (MPa) 0.66
适用介质
水、海水
介质温度
≤80℃
3、开关阀时间：
蝶板开关时间可按用户要求整定。其调整范围和出厂整定时间如下表：
蝶板运动状态时间调整范围(秒)
出厂整定时间(秒)
匀速开启
(0°~ 90°) 30～45(可调)
武汉水王阀门制造有限公司九、液压油：液压油的品质及洁净程度，直接关系到油泵和液压元件、液压缸的正常工作，以至影响液控驱动装置的使用性能及寿命。 1、液压站使用的液压油型号为 YB-N46 抗磨液压油，液压油每季度抽样检查一次，检查其清洁度和润滑性，如不符合要求或污染（杂质、沉淀、水份、金属、粉末、酸碱等）应立即处理或更换，并彻底清洗油箱。 2、换油的要求 2.1 切忌不同牌号的液压油混用，更换的新油或补加的油必须符合本液压站规定使用的油牌号。 2.2 换油时必须将油箱、蓄能器、胶管等内的旧油全部放完，并且清洗干净。 2.3 新油过滤后再注入油箱内，过滤精度不低于 20μm。
四、行程开关限位调试方法：将电控柜上开关 SA 拨到“就地”位置。行程开关 SQ3 定位在开向 15°左右位置。五、注意事项： 1、驱动器上限位的行程开关 SQ1、SQ2、SQ3，SQ4 出厂时已调好，需要时可以进行微调。 2、液压站上溢流阀已调整到工作压力，需微调，将溢流阀的锁紧螺母松开，微调后再锁紧。 3、注入液压油时必须经滤油机过滤，过滤精度为 20μm。 4、需要操作手动泵时，必须关闭电源开关。 5 电控柜和行程开关及接口插座严禁受潮或进水。
触，减少磨擦力和密封圈磨损。
4. 密封座设计成双向承压的，以保证在蝶板关闭时，一侧为工作压力，另一侧

蝶阀介绍

一、蝶阀英文名butterfly valve，又称翻板阀、蝶形活门。

蝶阀又叫翻板阀，是一种结构简单的调节阀，可用于低压管道介质的开关控制的蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。

在管道上主要起切断和节流作用。

蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

解释蝶阀意义：启闭件为盘形蝶板并能绕阀体内轴线旋转的一种阀门。

结构：主要由阀体、阀杆、蝶板和密封圈组成。

阀体呈圆筒形，轴向长度短，内置蝶板。

工作原理：蝶板由阀杆带动，若转过90°，便能完成一次启闭。

改变蝶板的偏转角度，即可控制介质的流量。

使用工况和介质：蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。

二、蝶阀功能用途蝶阀指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。

蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

蝶阀全开到全关通常是小于90°，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。

采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。

工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。

大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。

三、电动调节型电动调节蝶阀属于电动阀门和电动调节阀中的一个品种。

连接方式主要有：法兰式和对夹式。

是工业自动化控制领域中的重要执行单元。

电动调节蝶阀安装要点两大分析：安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。

蝶阀的型号分类

蝶阀的型号分类
蝶阀是一种常用的控制流体的阀门，广泛应用于化工、食品、医药等行业。

根据其结构、材质和用途的不同，蝶阀可以分为多种型号。

常见的蝶阀型号有以下几种：
1. 中线式蝶阀：其结构简单，通常用于低压、低温、中等流量的流体控制。

2. 双偏心蝶阀：其设计使阀门中心线与密封面中心线偏离，可以有效减少摩擦和磨损，适用于高温、高压和腐蚀性介质的控制。

3. 三偏心蝶阀：在双偏心蝶阀的基础上增加了一个偏心结构，使得阀门的密封性能更加优越，适用于高压、高温、粘度大的介质控制。

4. 波纹管式蝶阀：由于采用了波纹管密封结构，可以适应极端的温度和压力变化，常用于高温、高压、强腐蚀性介质的控制。

5. 不锈钢蝶阀：材质为不锈钢，具有优良的耐腐蚀性，广泛用于食品、医药、化工等行业。

6. PVC蝶阀：材质为聚氯乙烯，轻便、耐腐蚀、易安装，常用于化工、给排水等领域。

以上是常见的蝶阀型号分类，不同的型号适用于不同的场合和介质控制。

在选择蝶阀时，需要根据具体情况选择合适的型号。

- 1 -。

液控缓闭式止回蝶阀

液控缓闭式止回蝶阀（循环水）1、设备的组成液控缓闭止回阀按照控制系统蓄能类型分为重锤式和蓄能式两大系列，其中重锤式控制系统又分为普通重锤式、重锤式自动保压型（B）和重锤式自动保压锁定型（S）。

蓄能器式控制系统则分为普通蓄能器式（X）和蓄能器式锁定型（XS）阀门主要由阀门本体、传动机构、液压站、电控箱等四部分组成阀门本体由阀体、蝶板、阀轴、滑动轴承、密封组件等主要零件组成传动机构主要由液压缸、摇臂、支撑墙板等连接传动件组成，是液压动力开、关阀门的主要执行机构液压站包括油泵机组、手动泵、蓄能器、电磁阀、溢流阀、流量控制阀、截止阀、液压集成块、油箱等零部件2、电液工作原理及操作说明本阀电气控制系统按主逻辑元件类别分为普通继电器和PLC智能控制型，出厂配套一般为普通继电型。

各类型又分以下主要工况：开阀离心泵工况（包括离心式混流泵）：先启动泵，延迟预定时间后开阀，或泵阀同时开启。

开阀轴流泵工况（包括轴流式混流泵）：-泵阀同时开启，或先开阀至一定角度，再启动泵。

开阀水轮机工况：先开启旁通阀平衡压力，再开阀后开启水轮机。

各种工况一般均要求在停机或停电的同时关闭阀门。

本阀电气控制系统均配有就地控制回路和远程联动控制回路。

就地控制回路主要用于现场调试，正常工作时一般均使用远程联动控制回路。

（1）文本操作说明A：F1为开阀F2为关阀F3为停止B：SHIFT+F8为参数设置按键C：SHIFT+F7为故障查询按键。

故障灯亮时，按此键盘显示故障信息，若无故障则显示“无故障”D：SHIFT+F6键为信息查询退出键。

信息查询完毕，按此键方可退出E：ESC键为功能键，按此键盘时将修改内部参数，设备无法工作，如误按此键，再按此键则返回。

（2）保压功能合上空气开关QF1、QF2，接通电源，文本显示器亮显：DC24V电源指示灯亮：全关指示灯亮；全关指示灯亮。

此时，万能转换开关SW1在“就地、远程”两位，控制系统保压单元均自动启动。

即：压力降至低压力开关设定点KP1，油泵自动启动补压，达高压力开关设定点KP2后停机。

蝶阀的分类

蝶阀的分类蝶阀是一种常见的工业阀门，广泛应用于流体管道系统中。

根据其特点和用途的不同，蝶阀可以分为以下几类。

一、按结构形式分类1. 中线式蝶阀：中线式蝶阀的阀体和阀盘中线一致，阀体中心的孔径与管道中心孔径一致，流体通过时不会产生波动和阻力，具有较低的压力损失。

这种蝶阀结构简单、重量轻、操作方便，广泛应用于一般工况下的流体控制。

2. 双偏心蝶阀：双偏心蝶阀的阀盘与阀体中心线不重合，同时还有一个偏离中心线的偏心轴。

这样的结构可以减小阀盘与阀座之间的摩擦力，提高密封性能，适用于高温、高压、高速流体控制。

3. 三偏心蝶阀：三偏心蝶阀在双偏心蝶阀的基础上增加了阀盘的倾斜角度，使阀盘在开启或关闭时不会与阀座接触，从而减少了磨损和密封面的磨损。

这种蝶阀适用于高温、高压、腐蚀性流体的控制。

二、按工作方式分类1. 手动蝶阀：手动蝶阀是通过手动操作实现开关控制的。

它通常配备手动操作杆或手轮，可以手动旋转阀盘，改变流体的通断和流量。

手动蝶阀结构简单、价格低廉，适用于一般工况下的流体控制。

2. 气动蝶阀：气动蝶阀是通过气动装置实现开关控制的。

当气动装置接收到控制信号时，通过气压力传递，推动活塞杆或齿轮，从而转动阀盘。

气动蝶阀具有快速响应、自动化程度高的特点，广泛应用于自动化控制系统。

3. 电动蝶阀：电动蝶阀是通过电动机驱动实现开关控制的。

电动蝶阀通常配备电动执行器，可以通过电动执行器的旋转或线性运动，转动阀盘，实现流体的通断和调节。

电动蝶阀适用于需要远程控制和调节的场合。

三、按密封形式分类1. 面密封蝶阀：面密封蝶阀的密封性能主要依靠阀座和阀盘的接触密封。

阀座和阀盘的接触面通常采用金属硬密封或弹性材料密封。

这种蝶阀密封可靠，适用于高温、高压、腐蚀性流体的控制。

2. 线密封蝶阀：线密封蝶阀的密封性能主要依靠阀座和阀盘的线接触密封。

阀座和阀盘的接触线通常采用聚四氟乙烯、橡胶等材料。

线密封蝶阀密封性能较面密封蝶阀差，适用于低温、低压、不要求严格密封的场合。

液控蝶阀及油压装置规程及规范文件

液控蝶阀及油压装置规程及规范文件一、前言。

小伙伴们！今天咱们来唠唠液控蝶阀和油压装置的那些事儿。

这俩玩意儿在很多工业和工程场景里可都是相当重要的角色，就像电影里的主角和他的得力助手一样，缺了谁都不行。

所以呢，咱们得好好了解一下关于它们的规程和规范，这样才能让它们好好工作，不闹小脾气。

二、液控蝶阀。

# （一）基本介绍。

液控蝶阀啊，简单来说就是一种用液压来控制的蝶形阀门。

你看它那形状，就像一只大蝴蝶停在管道中间似的。

它的主要任务呢，就是控制管道里流体（像水啊、油啊这些）的流量。

什么时候让流体欢快地流过去，什么时候把它拦住，都得听液控蝶阀的。

# （二）安装规程。

1. 选址。

得给液控蝶阀找个好地方安家。

这个地方要平坦、干燥，不能有太多的灰尘和杂物。

要是把它放在一个又潮湿又脏兮兮的角落里，就像让一个人住在又破又脏的小房子里一样，它肯定不乐意，而且还容易出毛病。

周围要有足够的空间，方便以后进行维修和检查。

你想想，要是它生病了，医生（维修人员）都挤不进去给它看病，那可就麻烦大了。

2. 管道连接。

在连接管道的时候，一定要保证管道和液控蝶阀的接口处密封得严严实实的。

这就像给它们俩之间系上一条超级紧密的安全带，不能让流体偷偷跑出来或者混进去别的东西。

如果密封不好，流体就会像调皮的小老鼠一样，到处乱窜，那整个系统可就乱套了。

管道的安装要符合设计要求，不能歪歪扭扭的。

就像盖房子，地基要是打歪了，房子肯定不稳固。

管道要是安装得不正，会给液控蝶阀带来额外的压力，时间长了它可受不了。

# （三）操作规范。

1. 开启和关闭操作。

开启液控蝶阀的时候，要按照规定的程序来。

不能一下子就把它猛地打开，就像你早上起床不能一下子从床上蹦起来一样，得慢慢适应。

先检查一下液压系统的压力是否正常，确认没问题了，再缓缓地启动开启程序。

关闭的时候也是一样，要平稳地关闭。

如果关闭得太快，可能会产生水锤现象（就像你在水管里突然用力一捏，然后再松开，会听到“咚”的一声，这对管道和阀门都有很大的损害）。

重锤式液控蝶阀(水泵)--说明书

安装、使用产品前，请仔细阅读使用说明书重锤式液控蝶阀HD7x41X使用说明书上海良工阀门厂有限公司目录1、产品概述 (3)1.1 用途与功能1.2 产品特点1.3 型号说明2、技术特征 (4)2.1 设计与制造标准2.2 基本参数2.3 特点参数2.4 主要构件材料3、结构特征 (5)4、操作说明 (6)4.1 自动保压4.2 本地控制4.3 远程控制4.4 手动操作4.5 压力继电器高、低点调整方法5、安装、维护 (8)5.1 吊运5.2 储存5.3 安装5.4 保养、维护6、故障分析与排除 (9)6.1 液压部分6.1 电气部分7、供货范围 (10)8、附件 (10)1.产品概述我公司产品开发人员在多年的研究、设计、制造的丰富经验基础上，并广泛吸收、总结、消化国内外同类产品的优越性能，结合阀门、液压、工控电气等多行业的多项最新技术，而开发出的最新一代智能化高效节能型--重锤式自动保压液控蝶阀（以下简称“液控蝶阀”）。

本液控蝶阀是为适合泵站水泵出口阀要求而研发的，其性能稳定、安全可靠、自动化程度高、结构紧凑、使用维护方便。

1.1用途与功能本液控蝶阀属于目前国内外较先进的管路控制设备，主要安装于水利、电力、给排水等各类泵站的水泵出口，替代止回阀和闸阀的功能。

工作时，阀门与管道主机配合，按照水力过渡过程原理，通过预设的启闭程序，有效消除管路水锤，实现管路的可靠截止，起到保护管路系统安全的作用。

1.2产品特点1、双重关阀动力源，截止可靠、密封性能好本液控蝶阀拥有重锤重力及蓄能器压力的双重关阀动力源，其截止、密封性能远高于目前国内其他厂家的同类产品。

2、可就地、远程及联动控制，自动化程度高电液控制功能齐全，无需另外配置即可以作为一个独立的系统单机就地调试、控制；也可以作为集散性控制系统（DCS）的一个设备单元，通过I/O通道由中央计算机进行集中管理，与水泵及其他管道设备实现联动操作；并配有手动功能，无动力电源时也可以实现手动开、关阀，满足特殊工况下的阀门调试、控制要求。

给水蝶阀种类

给水蝶阀种类水蝶阀是一种常见的管道阀门，主要用于控制管道中的液体或气体流量。

根据不同的使用场景和需求，水蝶阀可以分为多种类型。

本文将从以下几个方面对水蝶阀的种类进行详细介绍。

一、按材质分类1. 铸铁水蝶阀：铸铁水蝶阀是一种较为常见的水蝶阀，主要由铸铁材料制成。

它具有质量稳定、耐用等特点，适用于一般工业管道中的流体控制。

2. 不锈钢水蝶阀：不锈钢水蝶阀是一种高档次的水蝶阀，主要由不锈钢材料制成。

它具有耐高温、耐腐蚀等特点，在化工、食品等领域得到广泛应用。

3. 铜合金水蝶阀：铜合金水蝶阀主要由黄铜或青铜等材料制成，具有良好的导热性和导电性能，在暖通空调系统中得到广泛应用。

4. 塑料水蝶阀：塑料水蝶阀主要由聚丙烯、聚氯乙烯等塑料材料制成，具有重量轻、耐腐蚀等特点，在化工、水处理等领域得到广泛应用。

二、按结构分类1. 中心线式水蝶阀：中心线式水蝶阀是一种常见的结构，主要由阀体、阀板和传动装置组成。

它的传动方式多为手动或电动，适用于一般工业管道中的流体控制。

2. 双偏心式水蝶阀：双偏心式水蝶阀是一种结构更加复杂的水蝶阀，主要由阀体、阀板和传动装置组成。

它具有开启力矩小、密封性能好等特点，在化工、食品等领域得到广泛应用。

3. 三偏心式水蝶阀：三偏心式水蝶阀是一种高档次的结构，主要由阀体、阀板和传动装置组成。

它具有密封性能好、使用寿命长等特点，在石油化工等领域得到广泛应用。

三、按连接方式分类1. 法兰连接水蝶阀：法兰连接水蝶阀主要通过法兰连接与管道相连，具有安装简便、拆卸方便等特点，适用于一般工业管道中的流体控制。

2. 焊接连接水蝶阀：焊接连接水蝶阀主要通过焊接方式与管道相连，具有密封性能好、不易泄漏等特点，在化工、石油化工等领域得到广泛应用。

3. 夹紧连接水蝶阀：夹紧连接水蝶阀主要通过夹紧方式与管道相连，具有安装简便、拆卸方便等特点，在食品、制药等领域得到广泛应用。

四、按驱动方式分类1. 手动水蝶阀：手动水蝶阀是一种传统的驱动方式，主要由手柄或手轮驱动，适用于一般工业管道中的流体控制。

蝶阀各种型号及功能

之樊仲川亿创作蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的阀门叫蝶阀。

蝶阀全开到全关通常是小于900 ，蝶阀和蝶杆自己没有自锁有力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。

采取蜗轮减速器，不但可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操纵性能。

工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采取碳钢制造，阀板的密封圈采取金属环代替橡胶环。

大型高温蝶阀采取钢板焊接制造，主要用于高温介质的烟风道和煤气管道。

蝶阀的优点如下： 1、启闭方便迅速、省力、流体阻力小，可以经常操纵。

2、结构简单，体积小，重量轻。

3、可以运送泥浆，在管道口积存液体最少。

4、低压下，可以实现良好的密封。

5、调节性能好。

蝶阀的缺点如下： 1、使用压力和工作温度范围小。

2、密封性较差。

蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。

按密封形式可分为较密封型和硬密封型两种。

软密封型一般采取橡胶环密封，硬密封型通常采取金属环密封。

按连接型式可分为法兰连接和对夹式连接；按传动方式可分为手动、齿轮传动、气动、液动和电动几种。

蝶阀的装置与维护应注意以下事项： 1、在装置时，阀瓣要停在关闭的位置上。

2、开启位置应按蝶板的旋转角度来确定。

3、带有旁通阀的蝶阀，开启前应先打开旁通阀。

4、应按制造厂的装置说明书进行装置，重量大的蝶阀，应设置牢固的基础。

气动蝶阀气动蝶阀是一种转角为90°的旋转类阀门,密封性能优良，流通能力大，结构简单，使用寿命长，便于维修。

配用的执行机构是GT型，BAW型，BA型执行机构，结构简单，紧凑，性能优，输出力矩大等特点。

气动蝶阀执行机构分单作用和双作用两种型号。

单作用式的独特优点是一旦动力源发生故障，蝶阀将按控制系统的要求自动处于开启或关闭的位置。

产品广泛应用于化工，石油，轻纺，电力，食品制药，制冷，造纸等工业领技术规范基本设计：GB/T 12238测试：GB/T 13927产品规格产品型号：D671X,D673X,D641X尺寸范围：DN50～DN600压力等级：1.6～1.6MPa壳体资料：碳钢、不锈钢、合金钢适用介质：气体、液体操纵方式：气动设计特色蝶板，阀杆，阀体，同心设计扭矩小可双向装置自清洁式阀座防吹出式阀杆ISO 5211 顶法兰可选加长式阀杆可提供对夹和法兰连接方式电动蝶阀电动蝶阀有开关型和调节型两种,采取一体化结构，接入220VAC 电源即可控制运转，也可加入控制模块,输入控制信号（4-20mADC 或1-5VDC）进行调节控制。

液控蝶阀介绍

液控缓闭式止回蝶阀KD741X-6Q使用说明书环球阀门集团有限公司目录1.产品简介2.型号说明3.标准与规范4.基本参数5.特殊参数6.主要零件选用材料7.外形及连接尺寸8.产品结构说明9.电液工作原理及操作说明10.吊装及调试维护11.一般故障及排除方法12.阀门成套供应范围智能型蓄能器式液控缓闭止回蝶阀1.产品简介液控缓闭止回蝶阀是目前国内外较先进的管路控制设备，主要安装于水电站水轮机进口，用作水轮机进口阀；或安装于水利、电力、给排水等各类泵站的水泵出口，替代止回阀和闸阀的功能。

本公司生产的液控缓闭止回蝶阀流阻系数小、自动化程度高、功能齐全、性能稳定可靠，是我公司设计人员在广泛搜集、研究、总结国内外同类产品性能的基础上，引入阀门、液压、电气等行业的多项研究成果，厚积而薄发，开发出来的新一代智能化高效节能产品。

公司技术力量雄厚，并可根据用户的特殊要求单独进行设计，多方位满足广大用户对该类产品的需要。

该产品主要有如下特点：1、可取代水泵出口处原电动闸阀和止回阀的功能，且机、电、液系统集成为一个整体，减少占地面积及基建投资。

2、电液控制功能齐全，无需另外配置即可以作为一个独立的系统单机就地调试、控制；也可以作为集散性控制系统（DCS）的一个设备单元，通过I/O通道由中央计算机进行集中管理，与水泵、水轮机、旁通阀及其他管道设备实现联动操作；并配有手动功能，无动力电源时也可以实现手动开、关阀，满足特殊工况下的阀门调试、控制要求。

3、可控性好，调节范围大、适应性强。

电液控制系统设有多处调节点，可以按不同的管道控制要求进行启闭程序设置，保证在满足开、关阀条件时，阀门能够且才能够自动按预先设定的时间、角度开启和分快、慢二阶段关闭。

并能实现无电关阀，有效消除破坏性水锤，防止水泵和水轮机组飞逸事故的发生，降低管网系统的压力波动，保障设备的安全可靠运行。

蝶阀的分类说明

蝶阀的分类说明第一部分蝶阀的分类30 年代，美国人发明了蝶阀，50 年代蝶阀传入日本，而蝶阀在我国推广则是70 年代后的事了。

目前世界上在DN300 毫米以上的蝶阀已逐渐代替了闸阀。

蝶阀与闸阀相比具有开闭时间短，操作为矩小，安装空间小和重量轻的优点。

作为阀门中的一个“大家族”，蝶阀在我国的应用范围正在不断扩大，需求量年年增长，越来越受到重视。

本文就蝶阀的结构、性能和基本知识做一介绍，对蝶阀未来的发展方向做简要综述。

走近蝶阀蝶阀自发明以来，被越来越广泛的应用于生活、工作的各个领域，发挥着不可替代的作用。

从中心密封蝶阀到单偏心密封蝶阀再到双偏心密封蝶阀，最后是现在被广泛应用的三偏心密封蝶阀。

蝶阀技术的历史传承印证了蝶阀技术的不断进步。

一、蝶阀的基本知识蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节。

蝶阀全开到全关通常小于900 ，蝶阀和蝶杆本身没有自锁有力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。

采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。

工业专用蝶阀的特点是能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。

大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。

（一）蝶阀的优点如下：1 、启闭方便迅速、省力、流体阻力小，可以经常操作。

2 、结构简单，体积小，重量轻。

3 、可以运送泥浆，在管道口积存液体最少。

4 、低压下，可以实现良好的密封。

5 、调节性（二）蝶阀的缺点如下：1 、使用压力和工作温度范围小。

2 、密封性较差。

（三）蝶阀的安装与维护应注意以下事项：在安装时，阀瓣要停在关闭的位置上；开启位置应按蝶板的旋转角度来确定；带有旁通阀的蝶阀，开启前应先打开旁通阀；应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。

二、蝶阀的分类1、蝶阀按结构形式可分为：偏置板式、垂直板式、斜板式和杠杆式2、按密封形式可分为：软密封型：一般采用橡胶环密封；硬密封型：通常采用金属环密封。
