有限元原理与步骤
有限元原理及步骤

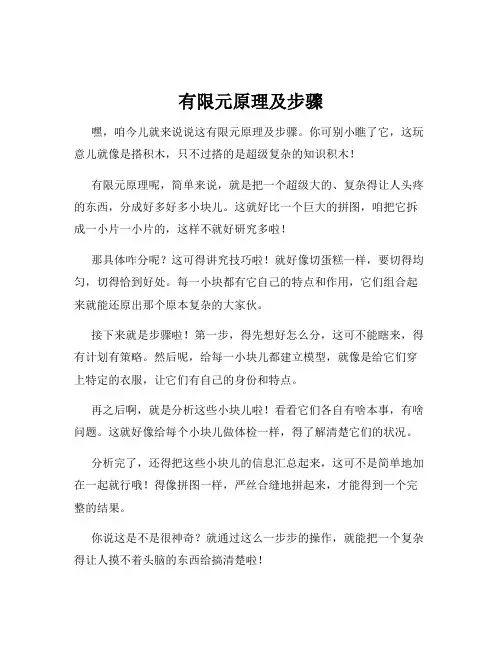

有限元原理及步骤嘿，咱今儿就来说说这有限元原理及步骤。
你可别小瞧了它，这玩意儿就像是搭积木，只不过搭的是超级复杂的知识积木！有限元原理呢，简单来说，就是把一个超级大的、复杂得让人头疼的东西，分成好多好多小块儿。
这就好比一个巨大的拼图，咱把它拆成一小片一小片的，这样不就好研究多啦！那具体咋分呢？这可得讲究技巧啦！就好像切蛋糕一样，要切得均匀，切得恰到好处。
每一小块都有它自己的特点和作用，它们组合起来就能还原出那个原本复杂的大家伙。
接下来就是步骤啦！第一步，得先想好怎么分，这可不能瞎来，得有计划有策略。
然后呢，给每一小块儿都建立模型，就像是给它们穿上特定的衣服，让它们有自己的身份和特点。
再之后啊，就是分析这些小块儿啦！看看它们各自有啥本事，有啥问题。
这就好像给每个小块儿做体检一样，得了解清楚它们的状况。
分析完了，还得把这些小块儿的信息汇总起来，这可不是简单地加在一起就行哦！得像拼图一样，严丝合缝地拼起来，才能得到一个完整的结果。
你说这是不是很神奇？就通过这么一步步的操作，就能把一个复杂得让人摸不着头脑的东西给搞清楚啦！想象一下，如果没有有限元原理和步骤，那面对那些超级复杂的工程问题、科学难题，我们岂不是要抓瞎啦？有了它，就好像有了一把万能钥匙，能打开好多知识的大门。
咱再打个比方，有限元原理就像是一个超级大厨，能把各种食材巧妙地组合在一起，做出一道美味佳肴。
而步骤呢，就是那一道道烹饪的工序，少了哪一步都不行。
这有限元原理和步骤，在好多领域都大显身手呢！建筑设计啦，机械制造啦，航空航天啦，到处都有它的身影。
它能让我们的设计更合理，让我们的制造更精确，让我们的科技更发达。
所以说啊，可别小看了这有限元原理及步骤，它可是我们探索知识海洋的重要工具呢！学会了它，就好像掌握了一门神奇的魔法，能让我们在科技的世界里自由翱翔！你还在等什么呢，赶紧去深入了解一下吧！。
有限元法的基本原理
有限元法的基本原理有限元法（Finite Element Method）是一种用于求解工程和物理问题的数值计算方法。
它将复杂的结构或物理系统分割成若干个小的、简单的部分，这些部分被称为有限元。
通过对每个有限元进行数学建模和描述，再根据各个有限元之间的相互关系，最终得到整个系统的数学模型，并通过求解模型得到所需的结果。
有限元法的基本原理可以总结为以下几个步骤：1.离散化：将需要分析的实际物体或系统划分为多个小的部分，每个小部分称为有限元。
每个有限元都有自己的几何形状和物理特性。
2.建立方程：对每个有限元进行数学建模，设定适当的假设和方程，并将其转化为一个或多个待求解的方程。
这些方程描述了物体各点之间的关系和行为。
3.组装和边界条件：将所有有限元的方程组合起来形成整个系统的方程。
在这个过程中，考虑到边界条件，如约束和加载，以使系统模型更接近实际情况。
4.求解方程：通过数值解法或迭代算法，对系统方程进行求解。
常用的方法有直接法、迭代法、矢量或矩阵求逆等。
5.后处理：根据求解结果，得到所需的物理量和信息，并进行数据分析和可视化，以获得更深入的认识。
有限元法的最大优点之一是其适用性广泛。
它可以应用于各种复杂的结构和物理系统，包括静力学、动力学、热传导、电磁学等。
通过适当的选择有限元类型和参数，可以对各种材料和结构进行准确的分析和预测。
此外，有限元法对于学术和工程研究的意义也非常重大。
它提供了一种理论和实践相结合的方法，可以对实际问题进行数值模拟和优化设计。
通过对有限元模型的分析，可以预测物体或系统的行为和响应，从而为实际工程项目的决策提供有力的支持。
然而，有限元法也存在一些局限性和挑战。
首先，有限元法在建立数学模型和求解方程时需要一定的理论基础和数值计算技术。
其次，模型的精确性和结果的准确性依赖于有限元的选择和划分，以及材料参数和边界条件的准确性。
最后，有限元法的计算量通常很大，特别是对于复杂的结构和多物理场问题，需要高性能计算和有效的算法来提高计算效率。
有限元计算原理
有限元计算原理
有限元计算原理是一种工程分析的方法，用于求解各种结构及连续体的力学问题。
其基本思想是将结构或连续体分割成有限数量的小单元，然后通过对这些小单元进行计算，再将其组合起来求解整体问题。
这种方法可以将结构或连续体的力学行为分析得非常精确，可以获得结构的应力应变分布、位移分布等信息。
有限元计算的原理可以概括为以下几个步骤：
1. 网格划分：将结构或连续体划分成许多小单元，即有限元，这些小单元通过节点连接起来构成整个结构。
2. 求解力学方程：根据结构或连续体的几何形状和物理特性，建立相应的力学方程组。
通常采用弹性力学理论来描述结构或连续体的力学行为。
3. 边界条件的处理：给定结构或连续体的边界条件，如固支、约束力等，在有限元网格中对应的节点上施加相应的约束。
4. 单元刚度矩阵的组装：通过计算每个小单元的刚度矩阵，将其组装成整个结构或连续体的整体刚度矩阵。
5. 单元荷载向量的组装：根据给定的荷载条件，在每个小单元上计算相应的荷载向量，将其组装成整个结构或连续体的荷载向量。
6. 求解位移和应力：根据组装好的整体刚度矩阵和荷载向量，通过求解线性方程组，得到结构或连续体中每个节点的位移和应力。
7. 后处理：根据求解得到的位移和应力，可以计算出结构或连续体的各种物理量，比如应变、应力、变形等。
通过这种有限元计算的方法，可以对各种复杂的结构或连续体进行力学分析和优化设计。
有限元的基本原理
有限元的基本原理
有限元方法是一种数值计算方法，常用于求解工程问题中的连续介质力学问题。
其基本原理是将复杂的连续介质分割成有限数量的简单几何形状的子域，称为有限元，然后利用数学方法和计算机技术对每个有限元进行离散化处理。
基于有限元原理，我们可以得到以下步骤：
1. 离散化：将连续的物理问题离散化为有限个由节点和单元组成的网格，在每个单元上选择适当的方程形式。
2. 建立本构方程：根据材料的力学性质，建立适当的本构关系表达式，将其转化为数学方程。
3. 单元形函数：在每个有限元上选择适当的单元形函数，将物理问题转换为离散问题。
4. 求解：对离散化后的方程进行求解，得到节点的未知位移。
5. 后处理：根据得到的位移信息，计算相应的应力和应变，以及其他感兴趣的物理量。
有限元方法的精度和收敛性与网格的划分有关，更精细的网格可以得到更准确的结果，但也会增加计算量。
因此，有限元方法是一个权衡计算效率和精度的方法。
有限元方法广泛应用于结构力学、流体力学、电磁场等领域的
建模和仿真中，可以有效地分析和解决各种工程问题。
其应用范围涉及机械、航空航天、汽车、建筑、电子等多个工程领域，为工程设计和优化提供了有力的工具。
有限元分析及应用
有限元分析及应用介绍有限元分析，简称FEA（Finite Element Analysis），是一种数值计算方法，用于预测结构的力学行为。
它可以将结构离散为有限个小单元，在每个小单元内进行力学计算，并通过求解得到整个结构的应力和位移分布。
有限元分析常用于工程领域中，如结构分析、热传导分析、流体流动分析等。
原理有限元分析的基本原理可以概括为以下几个步骤：1.离散化：将结构或物体离散为有限个小单元。
常见的小单元形状有三角形、四边形等，在三维问题中可以使用四面体、六面体等。
2.建立数学模型：在每个小单元内，根据结构的物理特性和力学行为建立数学模型。
模型中包括了材料的弹性模量、泊松比等参数，以及加载条件、约束条件等。
3.组装和求解：将所有小单元的数学模型组装成一个整体的数学模型，然后利用求解算法进行求解。
常见的求解算法有直接法、迭代法等。
4.后处理：得到结构的应力和位移分布后，可以进行各种后处理操作，如绘制位移云图、应力云图等，以帮助工程师分析结构的强度和刚度性能。
应用有限元分析在工程领域有着广泛的应用。
下面介绍几个常见的应用案例：结构分析有限元分析可以用于结构分析，以评估结构的刚度和强度。
在设计建筑、桥梁、航空器等工程项目时，工程师可以使用有限元分析来模拟结构的力学行为，预测结构在不同加载条件下的变形和应力分布，以优化结构设计。
热传导分析有限元分析也可以用于热传导分析，在工程项目中评估热传导或热辐射过程。
例如，在电子设备的散热设计中，可以使用有限元分析来预测电子元件的温度分布，优化散热设计，确保电子元件的正常工作。
流体流动分析在流体力学研究中，有限元分析可以用于模拟流体的运动和流动行为。
例如，在船舶设计中，可以使用有限元分析来模拟船体受到波浪作用时的变形和应力分布，验证船体的可靠性和安全性。
优缺点有限元分析具有以下优点：•可以模拟复杂结构和物理现象，提供准确的结果。
•可以优化结构设计，减少设计成本和时间。
有限元分析总结
有限元分析总结引言有限元分析（Finite Element Analysis，简称FEA）是一种广泛应用于工程、物理学等领域的计算方法，用于模拟和分析复杂结构的行为。
通过将复杂结构离散为许多小的有限元件，然后利用数值方法求解这些元件的行为，从而得到整个结构的行为情况。
本文将对有限元分析的原理、应用和优缺点进行总结。
有限元分析原理有限元分析的核心思想是将连续结构离散化，并假设每个小元素的行为是线性的。
然后，通过构建结构的刚度矩阵和荷载向量的方程组，利用数值计算方法求解节点的位移和应力分布。
具体的步骤如下：1.确定要分析的结构的几何形状，将其划分为有限数目的小单元，例如三角形或四边形元素。
2.在每个小单元内，选取适当的插值函数来估计位移和应力分布。
3.根据连续性条件，建立整个结构的刚度矩阵。
刚度矩阵的元素代表了各节点的相互作用关系。
4.构建荷载向量，其中包括外界载荷和边界条件。
5.求解线性方程组，得到结构的节点位移和应力分布。
6.进一步分析节点位移和应力数据，得到结构的各种性能指标。
有限元分析应用有限元分析在工程领域有着广泛的应用，例如：•结构强度分析：通过有限元分析可以评估结构在受载情况下的应力和变形情况，以及可能的破坏模式。
•热传导分析：有限元分析可以模拟热传导过程，预测物体内部的温度分布，以及热传导对结构性能的影响。
•流体力学分析：有限元分析可以描述流体的流动行为，例如流体中的速度、压力分布等。
•多物理场耦合分析：如结构与热传导、流体力学等多个物理领域的耦合问题，可以利用有限元分析进行综合分析。
有限元分析优缺点有限元分析作为一种数值计算方法，具有一些明显的优点和缺点：优点：•可以模拟和分析复杂结构的行为，如非线性和非均匀材料，不规则几何形状等。
•可以提供详细的节点位移和应力分布数据，对结构性能进行深入分析。
•可以快速进行多次迭代计算，探索不同设计参数对结构性能的影响。
•可以进行实时动态仿真和优化，为工程设计提供重要的支持。
结构有限元分析原理
结构有限元分析原理有限元分析（Finite Element Analysis，FEA）是一种广泛应用于工程领域的计算方法，用于解决结构力学问题。
它把复杂的结构划分为有限个简单的元素，通过对这些元素进行力学求解，来预测结构在各种载荷情况下的行为。
有限元分析的原理可以概括为以下几个步骤：1. 划分结构：首先，将要分析的结构进行划分，通常采用简单的几何形状（如三角形、四边形等）作为元素的基本形式。
这些元素将定义结构的几何形状及其内部的应力分布。
2. 建立本构关系：在有限元分析中，材料的特性通常由一个本构模型来描述。
本构模型是一种数学表达式，通过描述应力和应变之间的关系来描述材料的力学行为。
常见的本构模型有线弹性模型、非线弹性模型和塑性模型等。
3. 装配刚度矩阵：元素划分完成后，将每个元素的刚度矩阵装配成整个结构的刚度矩阵。
刚度矩阵描述了结构在外力作用下的刚度响应。
4. 施加边界条件：在进行有限元分析时，需要施加边界条件来限制结构的自由度。
这些边界条件包括位移边界条件（如固定边界、约束边界等）和力边界条件（如受力边界、加载边界等）。
5. 求解方程组：在边界条件确定后，可以得到结构的总位移方程。
这个方程可以通过将边界条件代入刚度方程组中，从而得到一个线性方程组。
通过求解这个线性方程组，可以得到结构内部应力和应变的分布情况。
6. 分析结果：最后，通过分析线性方程组的解，可以得到结构在各种载荷情况下的位移、应力和应变等参数。
这些参数可以帮助工程师评估结构的强度和刚度，以及进行结构优化设计。
总的来说，有限元分析原理是将一个复杂的结构划分为有限个简化的元素，通过对这些元素进行力学求解，来预测结构在各种载荷情况下的行为。
它通过建立本构关系、装配刚度矩阵、施加边界条件、求解方程组和分析结果等步骤，为工程师提供了一种有效的工具来分析和设计结构。
有限元分析已经成为现代工程设计不可或缺的一部分，被广泛应用于建筑、汽车、航空航天、机械等领域，为解决工程问题提供了可靠的数值计算方法。
有限元计算原理与方法
有限元计算原理与方法有限元法（Finite Element Method，简称FEM）是一种通过将复杂的物理系统离散成有限的简单子域，并在每个子域上建立适当的解析函数，最终通过数值解法计算系统性质的方法。
它是目前工程界最常用的一种数值分析方法，适用于各种不同领域的问题求解。
有限元法的核心思想是将连续问题转化为离散问题，将复杂的物理系统划分成有限数量的简单几何单元，称为有限元。
每个有限元内只需要考虑有限自由度的变量，然后通过建立方程组，求解出系统的响应。
有限元法的优点是适用于各种复杂的几何形状和边界条件，并且可以处理非线性、动力学和多物理场等问题。
有限元法的基本步骤包括以下几个方面：1.几何建模：根据实际问题，将物体的几何形状抽象为有限的简单几何单元，如线段、三角形、四边形单元等。
2.离散化：将物体划分成有限元，并建立有限元网格。
有限元网格的划分应该足够细致，以保证对模型进行准确的描述。
3.单元及节点自由度的确定：确定每个有限元的节点，以及每个节点对应的自由度，自由度包括位移、应力、温度等。
4.建立元素刚度矩阵和载荷向量：根据单元的几何关系和物理性质，建立单元刚度矩阵和载荷向量。
单元刚度矩阵描述了单元内各个节点之间的相互作用关系，载荷向量描述了单元受到的外部力和边界条件。
5.组装：将各个单元的刚度矩阵和载荷向量组装成整个系统的刚度矩阵和载荷向量。
6.施加边界条件：根据实际问题，将边界条件施加到系统方程中，通常为位移或载荷。
7.解方程：根据边界条件和施加的载荷，求解系统方程，得到节点的位移和应力等解。
8.后处理：根据求解的结果，计算出物体的各种性质，并对结果进行分析和可视化显示。
有限元法具有广泛的应用，例如结构力学、流体力学、电磁场等领域。
它的研究包括有限元离散化方法、有限元解法和计算误差分析等。
随着计算机技术的发展和计算能力的提高，有限元法在科学研究和工程实践中的应用将会更加广泛和深入。
有限元基本原理
有限元基本原理
有限元基本原理是一种数值分析方法，用于解决连续介质力学问题。
它将连续物体离散化为有限数量的小单元，通过对这些小单元的力学行为进行建模和分析，来推导出整体结构的力学特性。
有限元分析的步骤如下：
1. 离散化：将结构或物体分割成有限数量的小单元，例如三角形或四边形。
这些小单元被称为有限元素。
2. 建立数学模型：在每个有限元素内，选择适当的数学表达式来描述变形和应力分布。
这些表达式通常基于线性弹性理论或非线性材料模型。
3. 形成刚度矩阵：通过将每个有限元素的刚度矩阵组合起来，形成整体系统的刚度矩阵。
刚度矩阵描述了结构在受力作用下的刚度和变形响应。
4. 施加边界条件：给定结构的边界条件，例如约束和载荷。
这些条件可用于限制结构的自由度和模拟外部加载。
5. 求解方程：将边界条件应用到刚度矩阵上，并求解得到结构的位移和应力分布。
6. 分析结果：利用位移和应力分布，评估结构的强度、刚度、变形等力学特性。
这些结果可以帮助设计师优化结构并预测其
行为。
有限元基本原理的核心思想是将复杂的力学问题转化为小单元内的简单数学表达式，并通过组合这些单元的行为来推导整体结构的力学性能。
这种方法具有广泛的应用领域，包括结构分析、流体力学、热传导等。
有限元分析的原理
有限元分析的原理
有限元分析是一种利用数值计算方法对复杂结构进行力学分析的工程技术。
其基本原理是将结构离散为有限数量的简单元素（如三角形、四边形等），通过对这些元素的力学性质进行计算，再整合得到整个结构的行为。
有限元分析的具体步骤如下：
1. 离散化：将结构划分为一系列连续或间断的有限元素，并确定每个元素的节点。
常用的有限元素包括线元、面元和体元。
2. 建立元素方程：通过对各个元素应用力学原理，建立每个元素的力学方程。
根据结构的不同特性，可以考虑各向同性或各向异性。
3. 组装方程：将各个元素的力学方程组装成整个结构的方程系统。
通过将节点的位移和力进行连接，形成整个结构的整体方程。
4. 约束和加载：根据实际问题，对结构施加特定的边界条件和加载情况。
这些条件可以是强制性的约束（如固定支座）或施加的外部载荷。
5. 求解方程：通过数值计算方法求解组装的方程系统，得到各个节点的位移、应力和应变等。
常用的方法有直接法（如高斯消元法）和迭代法（如共轭梯度法）。
6. 后处理：根据求解结果，对结构的应力、变形等进行分析和评估。
可以绘制各个节点或元素的位移云图、应力云图等。
有限元分析的优势在于可以较好地描述非线性、动力学和多物理场等复杂问题，并可以在设计阶段提供有用的指导。
然而，有限元分析也有一些限制，如需要对结构进行合理的离散化、对结果进行验证以及计算资源的消耗等。
因此，在进行有限元分析时，需要合理选择计算模型和方法，并结合实际情况进行综合分析和判断。
第3章 有限元分析的数学求解原理-三大步骤
U x x y y z z xy xy yz yz zx zx dV
X u Y v Z w dV X u Y v Z w d W
V V
用 * 表示；引起的虚 应变分量用 * 表示
j Vj
Ui
i Vi
0 X
y
¼ 1-9 Í
ui* * vi wi* * * u j ， v* j w*j
x* * y * z * * xy *yz * 18 zx
19
7.间接解法：最小势能原理
20
最小势能原理
W U 0
最小势能原理就是说当一个体系的势能最小时，系统会处于稳定 平衡状态。或者说在所有几何可能位移中，真实位移使得总势能取最小值
0 表明在满足位移边界条件的所有可能位移 最小势能原理： 中，实际发生的位移使弹性体的势能最小。即对于稳定平衡状态，实 际发生的位移使弹性体总势能取极小值。显然，最小势能原理与虚功 原理完全等价。 n m
虚功原理的矩阵表示
在虚位移发生时，外力在虚位移上的虚功是：
* 式中
U i u i* V i v i* W i w i* U j u *j V j v *j W j w *j
* 是 的转置矩阵。
T
*
F
T
同样，在虚位移发生时，在弹性体单位体积内，应力在虚应变上的虚 功是： * * * * * * * T x x y y z z xy xy yz yz zx zx
27
⑴解析法
有限元的基本原理
有限元的基本原理
有限元法是一种数值分析方法。
它的基本原理是将一个连续的问题离散化为一个由有限个节点构成的离散的问题，每个节点上都有一个或多个未知量，通过求解这些未知量来确定整个问题的解。
在有限元法中，使用数值分析方法来求解偏微分方程或者求解某些物理问题的模拟。
有限元法的基本步骤如下：
1. 离散化：将连续的物理区域分割成一个个小单元；
2. 建立形函数：表示每个小单元内的物理量，在有限元中往往是位移场，可以用形函数来近似表示；
3. 建立刚度矩阵和负载向量：每个小单元对应一个刚度矩阵和一个负载向量，将所有小单元的贡献汇总到整个问题中的刚度矩阵和负载向量中；
4. 边界条件处理：将边界条件对应的未知量赋为已知量；
5. 求解方程：通过求解线性方程组来确定所有未知量的值；
6. 后处理：根据求解得到的数值解，计算所需的物理量，比如应力、变形、位移等等。
有限元法因其准确性、适用性、可靠性等特点被广泛应用于多个领域，包括结构力学、电磁学、流体力学等。
有限元计算原理与方法
1.有限元计算原理与方法有限元是将一个连续体结构离散成有限个单元体，这些单元体在节点处相互铰结，把荷载简化到节点上，计算在外荷载作用下各节点的位移，进而计算各单元的应力和应变。
用离散体的解答近似代替原连续体解答，当单元划分得足够密时，它与真实解是接近的。
1.1. 有限元分析的基本理论有限元单元法的基本过程如下：1.1.1.连续体的离散化首先从几何上将分析的工程结构对象离散化为一系列有限个单元组成，相邻单元之间利用单元的节点相互连接而成为一个整体。
单元可采用各种类型，对于三维有限元分析，可采用四面体单元、五西体单元和六面体单元等。
在Plaxis 3D Foundation程序中，土体和桩体主要采用包含6个高斯点的15节点二次楔形体单元，该单元由水平面为6节点的三角形单元和竖直面为四边形8节点组成的，其局部坐标下的节点和应力点分布见图3.1，图3.1 15节点楔形体单元节点和应力点分布界面单元采用包含9个高斯点的8个成对节点四边形单元。
在可能出现应力集中或应力梯度较大的地方，应适当将单元划分得密集些；若连续体只在有限个点上被约束，则应把约束点也取为节点：若有面约束，则应把面约束简化到节点上去，以便对单元组合体施加位移边界条件，进行约束处理；若连续介质体受有集中力和分布荷载，除把集中力作用点取为节点外，应把分布荷载等效地移置到有关节点上去。
最后，还应建立一个适合所有单元的总体坐标系。
由此看来，有限单元法中的结构已不是原有的物体或结构物，而是同样材料的由众多单元以一定方式连接成的离散物体。
因此，用有限元法计算获得的结果只是近似的，单元划分越细且又合理，计算结果精度就越高。
与位移不同，应力和应变是在Gauss 积分点(或应力点)而不是在节点上计算的，而桩的内力则可通过对桩截面进行积分褥到。
1.1.2. 单元位移插值函数的选取在有限元法中，将连续体划分成许多单元，取每个单元的若干节点的位移作为未知量，即{}[u ,v ,w ,...]e T i i i δ=，单元体内任一点的位移为{}[,,]Tf u v w =。
有限元法基本原理及应用教学设计
有限元法基本原理及应用教学设计一、引言有限元法作为结构力学、流体力学、热力学等学科中最常用的数值分析方法之一，已经广泛地用于工程领域。
本文将介绍有限元法的基本原理，并结合教学实践，提出一些应用场景下的教学方法。
二、有限元法基本原理有限元法是一种通过将连续体分割成一系列互相联系的单元，再在每个单元内进行局部近似的方法。
其基本步骤如下：1.确定问题的几何形状，将其离散化为有限数量的单元。
2.寻找适当的函数形式，用于单元内的场函数近似。
3.根据边界条件、本构关系等确定模型中所需的参数。
4.利用有限元法求解离散模型中的场函数，获得结果。
其中，第一步和第二步是离散化的过程，第三步是确定问题的物理参数，第四步是利用有限元方法来求解局部近似的结果。
三、教学设计3.1 教学目标通过本教学，学生应该能够：1.理解有限元法的基本原理。
2.能够根据问题特点选择有限元法模型，熟练掌握其求解方法。
3.能够独立地完成一定的有限元法计算，掌握基本的讨论和分析技巧。
3.2 教学内容教学内容的设计应该以让学生掌握有限元法的基本原理和中小型有限元法计算实验为主。
具体包括：1.有限元法基本概念和基本原理。
2.有限元法求解流程。
3.有限元法中力学问题的处理方法。
4.有限元法计算程序的操作实践及其调试过程。
3.3 教学方法教学方法应该根据教学目标和教学内容来选择。
具体而言，可以采用以下教学方法：1.讲授法：介绍有限元法的基本理论、公式、步骤等。
2.组织实践：每个学生都可以应用所学的有限元法计算流程，通过校内实践检验所得结果，加深学习效果。
3.讨论演示法：引导学生根据教材内容和实践结果展开讨论，举一反三，形成总结性的详细讨论分享现象，并进行比较，以及某些特殊情况的讨论。
4.自学法：学生在自习时间用充足的学习资料在当地的工程和计算机实验室研读，掌握有限元法的道理和方法。
3.4 教学评估教学评估应包括考试成绩和实际计算结果。
在学年末进行考试，考试的内容应该包括基本理论和实践的实际应用以及进行有限元法计算产生结果的分析。
有限元分析及应用
有限元分析及应用有限元分析是一种数值计算方法，用于解决各种工程和科学领域中的复杂问题。
该方法基于物体或结构的离散性近似模型，将其分割成许多小的子领域，进而进行数学求解。
有限元分析广泛应用于结构力学、流体力学、电磁学、热传导等领域，在工程设计、产品开发和科学研究中发挥着重要作用。
一、有限元分析的原理有限元分析的核心原理是将一个复杂的物体或结构离散为许多互相连接的小尺寸单元，如三角形或四边形。
每个单元被视为一个小的、局部的子问题，并假设在每个单元内部的场变量（如位移、温度、电势等）为局部常数。
根据这一假设，可以建立一个局部方程来描述每个单元内部的行为。
为了求解整个系统的行为，将这些局部方程组合为一个整体方程组，并且采用边界条件来限制解的自由度。
然后，通过求解整体方程组，就可以得到整个系统在给定加载条件下的响应。
二、有限元分析的步骤有限元分析通常需要经过以下几个步骤：1. 几何建模：将待分析的物体或结构建立几何模型，包括定义节点、边界和连接关系等。
2. 单元划分：将几何模型划分为许多小的单元，选择合适的单元类型和尺寸。
3. 材料属性和加载条件：分配材料属性和加载条件给每个单元，如材料的弹性模量、材料的线性或非线性特性以及加载的力、温度等。
4. 单元方程建立：根据每个单元的几何形状和材料特性，建立每个单元内部的方程。
5. 整体方程建立：将所有单元的方程组合成一个整体方程，引入边界条件和约束条件。
6. 方程求解：通过数值方法（如矩阵解法）求解整体方程组。
7. 结果后处理：根据求解得到的结果，进行分析和后处理，如位移、应力和应变的计算、轴力图、位移云图等的绘制。
三、有限元分析的应用有限元分析已经应用于各种领域，主要包括以下几个方面：1. 结构力学：有限元分析可以用于评估结构的强度和刚度，预测结构的变形和破坏情况。
它广泛应用于建筑、桥梁、汽车、飞机等结构的设计和优化。
2. 流体力学：有限元分析可以用于模拟流体力学问题，如流体流动、传热和传质等。
机械结构的有限元分析
机械结构的有限元分析引言在现代工程设计与制造领域中，机械结构的设计是不可或缺的。
为了保证机械结构的稳定性、安全性以及耐用性，工程师们经常需要进行有限元分析。
有限元分析是一种利用计算机模拟材料力学行为的方法，能够帮助工程师们预测机械结构在实际工作条件下的性能。
第一部分：有限元分析的基本原理和步骤有限元分析的基本原理是将机械结构离散成许多小的有限元，然后通过求解有限元间的相互作用来模拟整个结构的行为。
这种离散的方法使得计算变得可行，同时还能提供关于结构应力分布、变形情况以及破坏点等有用信息。
有限元分析的步骤可以概括为以下几个方面：1. 建模：将机械结构根据实际几何形状、材料属性以及约束条件等进行建模。
这一步通常需要使用CAD软件来帮助创建结构模型。
2. 离散化：将机械结构划分成小的有限元，并为每个有限元分配材料属性和初始条件。
这一步可以通过网格生成工具来实现。
3. 定义边界条件：根据实际工作条件定义结构的边界条件，如约束和加载情况。
这些边界条件将影响结构的响应。
4. 计算求解：使用数值方法（如有限元算法）对有限元模型进行求解，得到结构的应力、变形等信息。
5. 分析结果：根据求解结果进行后处理分析，如应力云图、变形图以及破坏点的预测等。
第二部分：有限元分析在机械结构设计中的应用有限元分析在机械结构设计中具有广泛的应用。
下面将针对几个典型的应用领域进行介绍。
1. 振动分析在机械结构设计中，振动是一个重要的考虑因素。
通过有限元分析，可以预测机械结构在不同频率下的振动响应，并找到导致振动问题的原因。
进一步优化结构几何形状、选择合适的材料以及调整约束条件等，可以有效减少振动问题。
2. 疲劳分析机械结构在长期工作中容易受到疲劳损伤。
通过有限元分析可以模拟结构在不同工作条件下的疲劳寿命，并预测可能出现的疲劳破坏位置。
这有助于进行结构的寿命评估和优化设计。
3. 强度分析机械结构的强度是制定设计决策的重要因素。
通过有限元分析，可以预测结构在不同加载情况下的应力分布，并评估结构是否满足强度要求。
有限元的基本原理
有限元的基本原理
有限元法的基本原理是建立在表示实际连续体的离散模型的基础上。
该方法的基本思想是将实际连续体分割为有限个较小的、称为有
限元的部分，每个有限元都被认为是相互独立的，而受到软件模型所
描述的一组约束。
有限元法模型求解是通过将所有有限元在一定环境
下的相互作用来描述整个物体。
这些有限元之间相对于解析方法更接
近实际情况，所以解法能够更加精确地检验计算结果。
有限元法的步骤如下：
1. 选定有限元的类型和形状，不同的有限元类型适用于不同的计
算问题。
2. 将整个实际物体离散成为多个有限元，每个元内部的参数、如
位移分布、应变场等等，是用一定的方程求解的。
3. 去掉有限元间间隔，并构造出一个总体联立方程。
4. 利用边界条件得出相应“挤压”量，完成总体应力分布的过程。
5. 通过这些有限元联立方程组，算出整个物体所有部位的应力、
位移和应变，从而得到整个物体的状态分布。
有限元法能以极大程度上模拟多结构系统间的相互作用和这些作
用对物体性质的影响，如形变，热度和应力。
这个方法可被应用广泛，包括航空航天、汽车制造、能源以及生命科学等等。
有限元方法基本原理
有限元方法基本原理有限元方法（Finite Element Method, FEM）是一种数值计算方法，主要用于求解偏微分方程的数值解。
它最早由Courant、Bubnov和Galerkin等人在20世纪50年代提出，并在以后的几十年中得到了广泛的发展和应用。
有限元方法的基本原理是将要求解的区域分割成若干个小的子区域，通常称为有限元，每个有限元内部的物理量可以用一个简单的数学表达式来表示。
然后，通过在有限元之间建立连续性条件，将整个问题转化为一组代数方程，进而得到数值解。
有限元方法的基本步骤包括：建立有限元模型、离散化、建立代数方程、求解代数方程和后处理。
下面将详细介绍每个步骤的具体内容。
第一步，建立有限元模型。
该步骤主要是对要求解的问题进行数学建模，包括选择适当的坐标系、定义物理量和约束条件等。
通常，物理问题可以通过连续介质假设，将其离散化为一组小的有限元。
第二步，离散化。
将要求解的区域划分为有限个小的子区域，通常称为有限元。
常见的有限元形状包括三角形、四边形和六面体等。
有限元的选择通常是根据问题的几何形状和物理条件来确定的。
第三步，建立代数方程。
有限元方法的核心是建立代数方程，用于描述物理问题在离散点上的数值解。
代数方程通常是通过施加适当的数学形式和边界条件来建立的。
建立代数方程的基本思想是使用一组试验函数来近似描述有限元内部的解。
通常采用Galerkin方法，即在离散点上进行加权残差积分，使得残差的加权平均为零。
第四步，求解代数方程。
一旦代数方程建立完成，就可以使用数值方法求解这组代数方程。
常见的求解方法包括直接法和迭代法等。
直接法适用于方程较小的情况，而迭代法适用于方程较大的情况。
常见的迭代法有Jacobi迭代法、Gauss-Seidel迭代法和共轭梯度法等。
第五步，后处理。
求解代数方程后，需要对结果进行后处理和分析。
后处理包括计算和显示物理量、绘制图形以及进行误差估计等。
通过后处理，可以对模型进行验证，并对结果进行解释和解释。
有限元分析原理与步骤
有限元分析原理与步骤
有限元分析是一种数值计算方法，用于解决工程结构的力学问题。
它将任意复杂的结构分割成为若干个简单的子结构，通过数学模型和计算机软件进行力学分析。
有限元分析的步骤如下：
1. 建立几何模型：根据实际结构的几何形状，使用CAD软件
或者手工绘图等方式建立三维或二维模型。
2. 网格划分：将结构模型划分成若干个小单元，如三角形、四边形或六边形等，这些小单元构成了有限元网格。
3. 选择适当的元素类型：根据结构的特性选择合适的元素类型，如杆件元、梁单元、板单元等。
4. 建立整体刚度矩阵：根据每个小单元的几何形状和材料性质，计算每个小单元的刚度矩阵，将其组装成整个结构的刚度矩阵。
5. 施加边界条件：确定结构的边界条件，如固定支座、约束等。
6. 施加荷载：施加力、压力、温度等荷载条件。
7. 求解方程：通过求解结构的刚度方程，得到结构的位移、应力、应变等结果。
8. 后处理结果：根据求解得到的结果，进行结果的可视化及分
析。
通过以上步骤，有限元分析可以提供结构的力学性能分析，如应力、应变、变形等，为工程设计和优化提供参考依据。
有限元法基本原理与应用
有限元法基本原理与应用有限元法（Finite Element Method, FEM）是一种数值计算方法，广泛应用于工程领域中的结构分析、流体力学、热传导等问题的数值模拟。
它的基本原理是将连续的物理问题转化为离散的有限元组装问题，通过对离散的有限元进行数值计算，得到问题的近似解。
有限元法的基本原理可以简要概括为以下几个步骤：1.建立问题的数学模型：将实际问题抽象为一个数学模型，例如线性弹性力学、热传导方程等。
模型包括物理量的表达式、边界条件和初始条件等。
2.离散化：将连续的物理问题离散化为一系列有限元。
有限元是由一些简单的几何形状（如三角形、四边形）组成的子区域，称为单元。
整个问题区域被划分为许多单元。
3.处理边界条件：在模型中，边界条件是非常重要的，它们描述了问题在边界上的行为。
有限元法通过施加适当的边界条件来模拟实际问题的边界行为。
4.建立单元模型：针对每个单元，建立其适当的数学模型。
常用的有线弹性力学的单元模型有三角形和四边形元素、梁单元、壳单元等。
5.组装方程：通过将所有单元的方程组合在一起，形成整个问题的方程组。
这个方程组通常是一个矩阵方程，可以通过求解该方程组来得到问题的数值解。
6.求解方程：有限元法适用于大规模、复杂的问题，可以通过迭代的方式求解。
常用的求解方法有直接法、迭代法、预处理共轭梯度法等。
7.后处理：对求解结果进行后处理，包括分析和可视化。
这些结果可以用来评估结构的安全性、优化设计等。
有限元法的应用非常广泛，涵盖了许多工程领域。
它可以用于结构分析，例如建筑物、桥梁、飞机等的强度和刚度分析、应变和位移分析等。
在流体力学中，有限元法可以用于模拟空气动力学、水动力学等。
在热传导问题中，有限元法可以用于计算物体在不同温度条件下的热传导情况。
有限元法的优点在于可以处理较为复杂的几何形状和边界条件，能够提供准确的数值结果。
它还具有良好的可扩展性，可以适应不同规模和复杂度的问题。
同时，有限元法还可以与其他数值方法相结合，如有限差分法和有限体积法，以提高数值计算的精度和效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.1.1 有限元法基本原理（Basic Theory of FEM）
有限元法的基本思想是离散的概念，它是指假设把弹性连续体分割成数目有限的单元，并认为相邻单元之间仅在节点处相连。
根据物体的几何形状特征、载荷特征、边界约束特征等，选择合适的单元类型。
这样组成有限的单元集合体并引进等效节点力及节点约束条件，由于节点数目有限，就成为具有有限自由度的有限元计算模型，它替代了原来具有无限多自由度的连续体[24][25]。
有限元法从选择基本未知量的角度来看，可分为三类：位移法、力法和混合法。
以节点位移为基本未知量的求解方法称为位移法；以节点力为基本未知量的求解方法称为力法；一部分以节点位移，另一部分以节点力作为基本未知量的求解方法称为混合法。
由于位移法通用性强，计算机程序处理简单、方便，成为应用最广泛的一种方法[26]。
有限元法的求解过程简单、方法成熟、计算工作量大，特别适合于计算机计算。
再加上它有成熟的大型软件系统支持，避免了人工在连续体上求分析解的数学困难，使其成为一种非常受欢迎的、应用极广泛的数值计算方法[27]。
2.1.2 有限元法基本步骤（Basic Process of FEM）
有限元法求解各种问题一般遵循以下的分析过程和步骤[28][29]：
1. 结构的离散化
结构的离散化是进行有限元法分析的第一步，它是有限元法计算的基础。
将结构近似为具有不同有限大小和形状且彼此相连的有限个单元组成的计算模型，习惯上称为有限元网格划分。
离散后单元与单元之间利用单元的节点相互连接起来，而单元节点的设置、性质、数目等应视问题的性质、描述变形形态的需要和计算精度而定。
所以有限元法分析的结构已不是原有的物体或结构物，而是同种材料的由众多单元以一定方式连接成的离散物体。
这样，用有限元分析计算所获得的结果是近似的。
显然，单元越小（网格越密）则离散域的近似程度越好，计算结果也越精确，但计算量将增大，因此结构的离散化是有限元法的核心技术之一。
有限元离散过程中又一重要环节是单元类型的选择，这应根据被分析结构的几何形状特点、载荷、约束等因素全面考虑。
2. 位移模式的选择
位移模式是表示单元内任意点的位移随位置变化的函数，位移模式的选择是有限元特性分析的第一步。
由于多项式的数学运算比较简单、易于处理，所以通常是选用多项式作为位移函数。
选择合适的位移函数是有限元分析的关键，它将决定有限元解的性质与近似程度。
位移函数的选择一般遵循以下原则（有限元解的收敛条件）：
（1）单元内部位移函数的连续性和相邻单元公共边界上的位移协调。
（2）刚体运动准则，位移函数能反映单元的刚体位移状态。
（3）常应变准则，位移函数能反映单元的常应变状态。
3. 单元的力学特性分析
单元的力学特性分析主要包括以下三部分内容：
（1）通过几何方程建立单元应变与节点位移的关系式；
（2）利用物理方程导出单元应力与节点位移的关系式；
（3）由虚功原理推出作用于单元上的节点力与节点位移之间的关系式，及
单元的刚度方程。
4. 计算等效应力
分析对象经过离散化以后，单元之间仅通过节点进行力的传递。
但实际上力
是从单元的公共边界上传递的，因此，必须把作用在单元边界上的表面力，以及
作用在单元上的体积力、集中力等，根据静力等效的原则全都移置到节点上，移
置后的力成为等效节点力。
5. 建立整体结构的平衡方程
建立整体结构的平衡方程也叫做结构的整体分析，实际上就是把所有单元的
刚度矩阵集合成一个整体刚度矩阵，同时将作用于各单元的等效节点力向量组集
成整体结构的节点载荷向量。
从单元到整体的组集过程主要依据两点：一是所有
相邻单元在公共节点处的位移相等；二是所有各节点必须满足平衡方程。
通常，
组集整体刚度矩阵采用直接刚度法，即按节点编号对号入座，直接利用单元刚度
矩阵中的刚度系数子阵进行叠加。
6. 求解节点位移及单元应力
引入边界约束条件，对所建的平衡方程加以修正后就可求出节点位移。
节点
位移求出以后，根据需要，可由弹性力学的几何方程和弹性方程来计算应变和应
力。
综上，应用有限元法对控制开关箱体进行分析的基本思路是：“先分后合”。
即将控制开关箱体离散成空间壳单元及空间梁单元，对这些单元分别进行结构分
析，然后采用位移法，根据单元的材料性质、形状、尺寸、节点数目、位置及其
含义等，找出单元节点力和节点位移的关系式，再应用弹性力学中的几何方程和
物理方程来建立力和位移的方程式，导出单元刚度矩阵。
接着将单元刚度矩阵进
行坐标变换，叠加组成整体刚度矩阵，利用结构力的平衡条件和边界条件把各个
单元按原来的结构重新连接起来，形成整体的有限元方程
δ=（2-1）
K F
式中K—整体结构的刚度矩阵；
δ—节点位移列阵；
F—节载荷列阵。
