液压泵简介
液压泵概述p
Tm
pq m 2
mm
（3-14）
输出功率Pm：液压马达工作时实际输出的功率。
Pm 2nmTm pnm q m mm
= pQtmmm pQmvmmm （3-15） 5、总效率 马达的输出功率与输入功率的比值称为泵的 总效率，用η 表示
m
Pm pQ
vm mm
1、压力（差） 工作压力pm ：液压马达在实际工作时输入 油液的压力，由外负载决定。 额定压力pHm：在正常工作条件下，按试验 标准规定能连续运转的最高压力。 最高压力pmaxm ：按试验标准规定，允许短 暂运行的最高压力。 压力差△P：液压马达输入压力和输出压力 之差值。
2、转速（rpm，r/min）
机械效率ηmm：实际输出转矩与理论转矩的比值， 即 Tm
mm
Ttm
（3-13）
若不考虑摩擦损失，马达的输入功率减去泄漏的 液压功率应等于马达的理论输出功率，即有下式
p(Qm Qm ) pnm q m 2nmTtm
于是可以导出 T pq m tm
2
结合（3-13）式可以得出实际转矩的表达式：
液压泵与液压马达图形符号
图
3-1 液压泵与马达图形符号
§3-1 液压泵与液压马达概述
一、液压泵的基本原理与分类
1、液压泵的工作原理
图3-2 单柱塞液压单柱塞泵的原理.avi
单柱塞液压泵的工作原理：当偏心轮1旋转
时，柱塞2在偏心轮和弹簧3的作用下在泵 体内作往复运动，使密封腔a的容积发生变 化。密封容腔a容积增大时形成真空，油箱 中的油在大气压力的作用下通过单向阀4进 入，实现吸油，此时单向阀5关闭，系统内 的高压油不能倒流；密封腔容积减小时， 油受挤压后被迫通过单向阀5进入液压系统， 完成排油过程，此过程中单向阀4关闭。这 样，当偏心轮连续转动时，泵便不断地重 复吸油和排油过程。

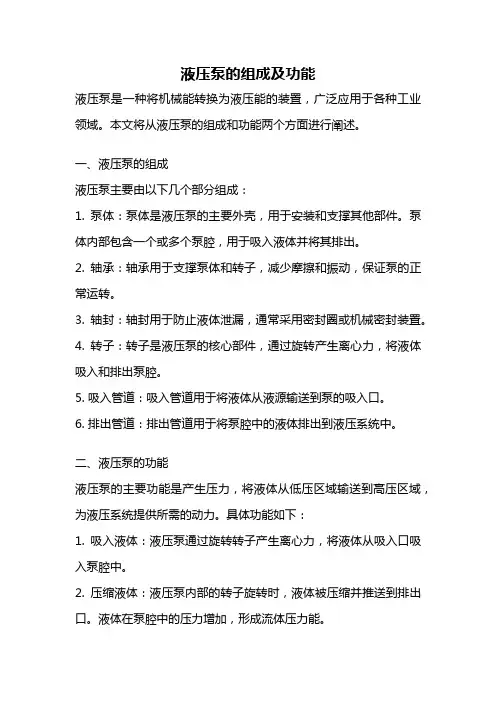

液压泵的组成及功能
液压泵的组成及功能液压泵是一种将机械能转换为液压能的装置，广泛应用于各种工业领域。
本文将从液压泵的组成和功能两个方面进行阐述。
一、液压泵的组成液压泵主要由以下几个部分组成：1. 泵体：泵体是液压泵的主要外壳，用于安装和支撑其他部件。
泵体内部包含一个或多个泵腔，用于吸入液体并将其排出。
2. 轴承：轴承用于支撑泵体和转子，减少摩擦和振动，保证泵的正常运转。
3. 轴封：轴封用于防止液体泄漏，通常采用密封圈或机械密封装置。
4. 转子：转子是液压泵的核心部件，通过旋转产生离心力，将液体吸入和排出泵腔。
5. 吸入管道：吸入管道用于将液体从液源输送到泵的吸入口。
6. 排出管道：排出管道用于将泵腔中的液体排出到液压系统中。
二、液压泵的功能液压泵的主要功能是产生压力，将液体从低压区域输送到高压区域，为液压系统提供所需的动力。
具体功能如下：1. 吸入液体：液压泵通过旋转转子产生离心力，将液体从吸入口吸入泵腔中。
2. 压缩液体：液压泵内部的转子旋转时，液体被压缩并推送到排出口。
液体在泵腔中的压力增加，形成流体压力能。
3. 提供动力：液压泵产生的高压液体可提供动力给液压系统中的执行元件，如液压缸和液压马达。
通过液体的压力传递，实现工程机械的运动和控制。
4. 维持系统压力：液压泵能够维持液压系统的工作压力，保证系统的稳定性和正常运行。
总结：液压泵是一种将机械能转换为液压能的装置，它由泵体、轴承、轴封、转子、吸入管道和排出管道等部分组成。
液压泵的主要功能是产生压力，将液体从低压区域输送到高压区域，为液压系统提供所需的动力。
液压泵在工业领域起着重要的作用，广泛应用于各种液压设备和机械系统中。
通过液压泵的工作，液压系统能够实现精确的控制和高效的动力传递，提高工作效率和生产效益。
液压泵基础知识
或
2πnT Pr = 60
b、理论输出功率（Pt）：理论流量与泵进出
口压力差的乘积。 Pt= qt . ∆ p
c、实际输出功率（P）：实际流量与泵进出
口压力差的乘积。Pt= q . ∆ p
∆p、q
机械效率ηm 容积效率ηv 总效率η
泵进出口压差∆p
T、ω 泵 电机
输入T、ω
Pr = ωT
泵的理论流量qt
（3）流量
a、平均理论流量（qt）：泵在不考虑泄漏和脉 动的情况下，泵在单位时间内排出的液体体积，称为 泵的理论流量。 qt =ω V 或 qt =2π n V/60 （式中的 V 可用空
载排量代入）
b、（平均）实际流量（q）：泵工作时实际排出的 流量。 q= qt - ∆ q （ ∆q 为容积损失）
§3-1 液压泵概述
（2）液压泵工作的特点 a、吸油腔和压油腔要相互隔开，并有良好 的密封性；（可以达到很高的工作压力） b、由吸油腔扩大吸入液体；靠压油腔容积 缩小排出液体；（容积式泵）
（3）泵的输出功率是如何计算？
F G Pi = Fv1 = A1v1 = pq = A2 v2 = Gv2 = po A1 A2
四、液压泵的性能要求
1、结构简单、体积小重量轻、工作可靠、维护简单、 寿命长、价格低廉 2、机械效率和容积效率高 3、自吸性能好 4、耐污染能力强 5、流量脉动小 6、噪声小
五、液压泵的选用
选用原则： 选用原则： 单作用叶片泵、 变量 单作用叶片泵、柱塞泵 工作压力 柱塞泵的额定压力最高。 柱塞泵的额定压力最高。 齿轮泵的抗污染能力最好。 工作环境 齿轮泵的抗污染能力最好。 内啮合齿轮泵、 噪声 内啮合齿轮泵、双作用叶片泵和螺杆泵 属低噪声泵， 属低噪声泵，柱塞泵的噪声高 效率 轴向柱塞泵的总效率最高 齿轮泵好， 自吸能力 齿轮泵好，柱塞泵差 外啮合齿轮泵最低， 价格 外啮合齿轮泵最低，柱塞泵高

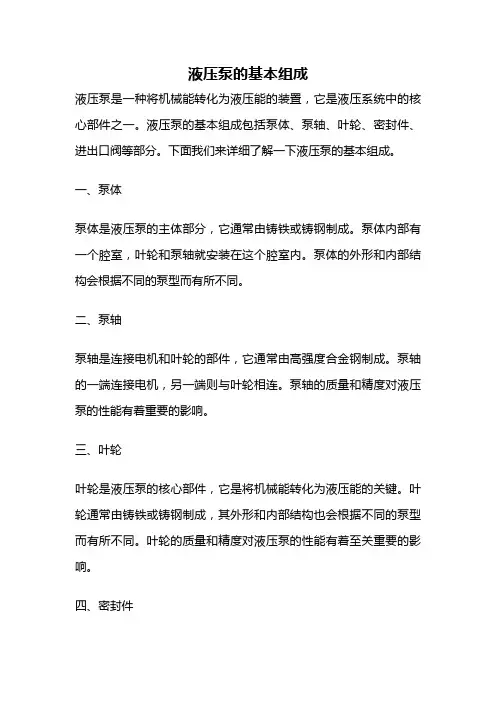

液压泵的基本组成
液压泵的基本组成液压泵是一种将机械能转化为液压能的装置，它是液压系统中的核心部件之一。
液压泵的基本组成包括泵体、泵轴、叶轮、密封件、进出口阀等部分。
下面我们来详细了解一下液压泵的基本组成。
一、泵体泵体是液压泵的主体部分，它通常由铸铁或铸钢制成。
泵体内部有一个腔室，叶轮和泵轴就安装在这个腔室内。
泵体的外形和内部结构会根据不同的泵型而有所不同。
二、泵轴泵轴是连接电机和叶轮的部件，它通常由高强度合金钢制成。
泵轴的一端连接电机，另一端则与叶轮相连。
泵轴的质量和精度对液压泵的性能有着重要的影响。
三、叶轮叶轮是液压泵的核心部件，它是将机械能转化为液压能的关键。
叶轮通常由铸铁或铸钢制成，其外形和内部结构也会根据不同的泵型而有所不同。
叶轮的质量和精度对液压泵的性能有着至关重要的影响。
四、密封件液压泵中的密封件主要包括轴封、密封圈、O型圈等。
这些密封件的作用是防止液体泄漏，保证液压泵的正常运转。
密封件的质量和精度对液压泵的性能和寿命有着重要的影响。
五、进出口阀进出口阀是液压泵的控制部件，它的作用是控制液体的进出。
进出口阀通常由球阀、蝶阀、插板阀等组成，其结构和数量也会根据不同的泵型而有所不同。
进出口阀的质量和精度对液压泵的性能和控制精度有着重要的影响。
六、其他部件除了以上几个基本部件外，液压泵还包括其他一些部件，如泵壳、轴承、联轴器等。
这些部件的作用是支撑和固定液压泵的各个部分，保证液压泵的正常运转。
液压泵的基本组成包括泵体、泵轴、叶轮、密封件、进出口阀等部分。
这些部件的质量和精度对液压泵的性能和寿命有着重要的影响。
因此，在选择液压泵时，需要根据具体的使用要求和工作环境来选择合适的泵型和品牌，以保证液压系统的正常运转。
液压泵
二、液压泵的主要性能参数
• • • • •
m /r V 1. 排量 2. 流量 1）理论流量 qt Vn 2）实际流量 q qt ql 3）额定流量
3
液压泵在额定转速、额定压力下，按实验标准规定必须保证的流量。 按实验标准规定，液压泵能够实现连续运转的最高压力称为液 压泵的额定压力
二、液压泵的主要性能参数
V 6.66m zB
2
q 6.66m zBnV
2
2.外啮合齿轮泵的流量计算
q 6.66m zBnV
2
m z mz m
2
mz 不变，减少齿数，
增大模数，可以在不增大 泵体积的前提下提高泵的 输出流量
3.流量脉动率
qmax qmin q
外啮合齿轮泵齿数越少，流量脉 动率就越大，其最大值可达20% 以上。
二、单作用叶片泵
1. 结构： 转子、定子、叶片、配油盘、壳体、端盖等。
特点： ●定子和转子偏心； ●定子内曲线是圆； ●配油盘有二个月牙形 窗口。 ●叶片靠离心力伸出。
2. 工作原理
单作用叶片泵
• 密封工作腔（转子、定子、叶片、配油盘组成） • 吸油过程：叶片伸出→V ↑ → p ↓ →吸油； • 排油过程：叶片缩回→V ↓ → p ↑ →排油。 • 旋转一周，完成一次吸油，一次排油——单作用泵 • 径向力不平衡——非平衡式叶片泵 （一个吸油区，一个排油区）

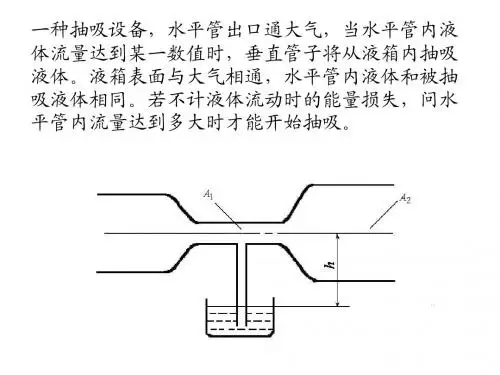

一种抽吸设备，水平管出口通大气，当水平管内液 体流量达到某一数值时，垂直管子将从液箱内抽吸 液体。液箱表面与大气相通，水平管内液体和被抽 吸液体相同。若不计液体流动时的能量损失，问水 平管内流量达到多大时才能开始抽吸。
10
9 8
7 6 5 4
液压泵的技术参数
液压泵的技术参数液压泵是一种将机械能转换为液压能的装置，广泛应用于工程机械、冶金设备、船舶和航空等领域。
下面将详细介绍液压泵的技术参数。
一、泵的流量和压力：1. 流量（Q）：液压泵的流量是指单位时间内流过泵的液体体积。
常用单位是升/分钟（L/min）或立方米/小时（m³/h）。
流量大小一般由液压系统需求来决定。
2. 压力（P）：液压泵的压力是指液体在泵内产生的压力，常用单位是帕斯卡（Pa）或巴（bar）。
压力大小一般由液压系统工作需求来决定。
二、泵的效率：1.体积效率（ηv）：液压泵的体积效率是指在单位时间内泵所输送的液体体积与泵实际容积的百分比。
2.机械效率（ηm）：液压泵的机械效率是指在单位时间内输入的机械功与输出的液压功的百分比。
3.总效率（ηt）：液压泵的总效率是指在单位时间内输入的机械功与输出的液压功的百分比。
三、泵的转速：1.泵的额定转速（n）：液压泵的额定转速是指泵在正常工作状态下所需的转速。
2. 泵的最大转速（nmax）：液压泵的最大转速是指泵能够承受的最大旋转速度。
四、泵的功率：1. 输入功率（Pinput）：液压泵的输入功率是指泵所需的输入机械功，一般以千瓦（kW）作为单位。
2. 输出功率（Poutput）：液压泵的输出功率是指泵输出的液压功，一般以千瓦（kW）作为单位。
五、泵的结构和尺寸：1.泵的类型：液压泵可以分为往复式泵和旋转式泵两种类型，其中往复式泵包括柱塞泵、活塞泵，旋转式泵包括齿轮泵、叶片泵等。
2.泵的尺寸：液压泵的尺寸包括进口和出口的直径、高度、宽度等参数。
这些尺寸一般由具体的使用要求和设备设计而来。
六、泵的材料和工作温度：1.泵的材料：液压泵一般由金属材料制成，如铸铁、钢、铝等。
材料的选择需要根据液压系统的要求和工作环境来决定。
2.泵的工作温度：液压泵的工作温度是指泵在正常工作状态下所需承受的温度范围。
这个参数一般由材料的热稳定性和液压液的工作温度来确定。
液压泵简介
液压泵液压泵简介液压泵是液压系统的动力元件，其作用是将原动机的机械能转换成液体的压力能，指液压系统中的油泵，它向整个液压系统提供动力。
液压泵的结构形式一般有齿轮泵、叶片泵和柱塞泵。
影响液压泵的使用寿命因素很多，除了泵自身设计、制造因素外和一些与泵使用相关元（如联轴器、滤油器等）的选用、试车运行过程中的操作等也有关。
液压泵的工作原理是运动带来泵腔容积的变化,从而压缩流体使流体具有压力能。
其必须具备的条件是泵腔有密封容积变化。
液压泵的原理是为液压传动提供加压液体的一种液压元件，是泵的一种。
它的功能是把动力机(如电动机和内燃机等)的机械能转换成液体的压力能。
图中为单柱塞泵的工作原理。
凸轮由电动机带动旋转。
当凸轮推动柱塞向上运动时，柱塞和缸体形成的密封体积减小，油液从密封体积中挤出，经单向阀排到需要的地方去。
当凸轮旋转至曲线的下降部位时，弹簧迫使柱塞向下，形成一定真空度，油箱中的油液在大气压力的作用下进入密封容积。
凸轮使柱塞不断地升降，密封容积周期性地减小和增大，泵就不断吸油和排油。
液压泵的组成联轴器联轴器的选用液压泵传动轴不能承受径向力和轴向力，因此不允许在轴端直接安装带轮、齿轮、链轮，通常用联轴器联接驱动轴和泵传动轴。
如因制造原因，泵与联轴器同轴度超标，装配时又存在偏差，则随着泵的转速提高离心力加大联轴器变形，变形大又使离心力加大。
造成恶性循环，其结果产生振动噪声，从而影响泵的使用寿命。
此外，还有如联轴器柱销松动未及时紧固、橡胶圈磨损未及时更换等影响因素。
联轴器的装配要求刚性联轴器两轴的同轴度误差≤0.05mm；弹性联轴器两轴的同轴度误差≤0.1mm；两轴的角度误差＜1°；驱动轴与泵端应保持5～10mm距离；[1]液压油箱液压油箱的选用液压油箱在液压系统中的主要作用为储油、散热、分离油中所含空气及消除泡沫。
选用油箱首先要考虑其容量，一般移动式设备取泵最大流量的2～3倍，固定式设备取3～4倍；其次考虑油箱油位，当系统全部液压油缸伸出后油箱油面不得低于最低油位，当油缸回缩以后油面不得高于最高油位；最后考虑油箱结构，传统油箱内的隔板并不能起沉淀脏物的作用，应沿油箱纵轴线安装一个垂直隔板。
第三章 液压泵
第一节 概 述
2.分类
➢ 按结构将液压泵分为：
➢齿轮泵 ➢外啮合齿轮泵 ➢内啮合齿轮泵
➢叶片泵 ➢单作用叶片泵
➢双作用叶片泵 ➢柱塞泵
➢径向柱塞泵 ➢轴向柱塞泵
➢ 按排量能否改变可分为： ➢定量泵 ➢变量泵
➢ 根据其排量和排液方向能否改变 又可分为： ➢单向定量泵 ➢双向定量泵 ➢单向变量泵 ➢双向变量泵
➢排量取决于泵的结构参数，而与其工况无关，它是衡量和比较不同泵的供液能 力的统一标准，是液压泵的一个特征参数。
➢ 流量——是指泵在单位时间内排除液体的体积，以Q表示，单位L/min。
➢流量有理论流量、实际流量和额定流量三种。
➢ 理论流量——是指不考虑泄漏的理想情况下泵在单位时间(常指每分钟)内
排出的液体的体积，以Ql表示。
– 在渐开线齿形内啮合齿轮泵中，小齿轮和内齿轮之间要装一块月牙形隔板，以便把吸油腔 和压油腔隔开，见图3-10a所示。
– 摆线齿形内啮合齿轮泵又称摆线转子泵，在这种泵中，小齿轮和内齿轮只相差一齿，因而 不需设置隔板，见图3-10b所示。
量或称空在排量）。
➢对于性能正常的液压泵，其容积效率大小随泵的结构类型不同而异。如
齿轮泵为0.7~0.9，叶片泵为0.8~0.95，柱塞泵为0.9~0.95。
第一节 概 述
2. 机械效率ηj
机械效率是表征泵摩擦损失的性能参数，它等于泵的理论输出功率与
输入功率之比。
Pl
j
Pd
3. 总效率η
总效率是表征泵总功率损失的性能参数，它等于泵的实际输出功率与
➢ 内泄漏——是指泵的排液腔向吸液腔的泄漏； ➢ 外泄漏——是指从泵的吸排液腔向其他自由空间的泄漏。 ➢ 泄漏量的大小取决于运动副的间隙、工作压力和液体黏度等因素，而与泵的运动速度关 系不大。 ➢ 当泵的结构和采用的液体粘度一定时，泄漏量将随工作压力的提高而增大，即压力
液压泵型号大全
液压泵型号大全液压泵是一种将机械能转换为液压能的装置，广泛应用于工程机械、农业机械、船舶、航空航天等领域。
不同的工作场景和需求会对液压泵的型号提出不同的要求，因此了解各种液压泵的型号及其特点对于相关行业的从业人员来说至关重要。
本文将为大家介绍一些常见的液压泵型号，希望能对大家有所帮助。
1. 柱塞泵。
柱塞泵是一种通过柱塞在缸体内作往复运动而产生液压能的液压泵。
它具有结构紧凑、输出压力高、流量稳定等特点，适用于对流量和压力要求较高的场合。
常见的柱塞泵型号包括A4VG、A10VSO、A11VLO等，它们分别适用于不同的工作条件和要求。
2. 齿轮泵。
齿轮泵是一种利用齿轮间的啮合来输送液体的液压泵。
它具有结构简单、价格低廉、适用范围广等优点，常用于对流量要求不高的场合。
常见的齿轮泵型号有CBN、CBG、HGP等，它们在不同的工作条件下都有着良好的表现。
3. 涡轮泵。
涡轮泵是一种利用叶轮旋转产生离心力来输送液体的液压泵。
它具有结构简单、噪音小、适用于高速运转等特点，常用于航空航天等领域。
常见的涡轮泵型号包括YB-E、YH-E、YL-E等，它们在航空航天领域有着重要的应用价值。
4. 液压齿轮泵。
液压齿轮泵是一种通过齿轮间的啮合来输送液体的液压泵。
它具有结构简单、价格低廉、适用范围广等特点，常用于对流量要求不高的场合。
常见的液压齿轮泵型号有CBN-F、CBG-F、HGP-F等，它们在农业机械等领域有着广泛的应用。
5. 液压柱塞泵。
液压柱塞泵是一种通过柱塞在缸体内作往复运动而产生液压能的液压泵。
它具有结构紧凑、输出压力高、流量稳定等特点，适用于对流量和压力要求较高的场合。
常见的液压柱塞泵型号有A4VG、A10VSO、A11VLO等，它们在工程机械等领域有着广泛的应用。
以上就是一些常见的液压泵型号，它们在不同的领域和工作条件下都有着重要的应用价值。
希望本文能够对大家有所帮助，让大家对液压泵的型号有一个更加全面的了解。
液压泵详细讲解
齿轮泵分类
按啮合形式 外啮合
内啮合
按齿廓曲线
渐开线 摆线
按齿向线
直齿 斜齿 人字齿
一、外啮合齿轮泵
1. 工作原理
动画
1. 工作原理
➢ 密封工作腔： 齿间槽、壳体、端盖组成 啮合线、吸油腔、排油腔
➢ 吸油过程：轮齿脱开啮合→V ↑ → p ↓ →吸油； ➢ 压油过程：轮齿进入啮合→V ↓ → p ↑ →压油。
4 液压泵和液压马达
液压泵
液压马达
本章主要内容
4.1 概述 4.2 液压泵和液压马达的基本性能参数 4.3 齿轮泵 4.4 叶片泵 4.5 柱塞泵 4.6 螺杆泵 4.7 液压马达
4.1 概述
一、液压泵的用途和分类
1、液压泵的用途
液压泵是液压系统的动力元件，它将原动机(电动机、 内燃机等)输入的机械能（转矩T和角速度ω）转换为液压
二、液压泵的工作原理
7 s=2e
a
6
o1 o'1 o o'1'
e
5
4
3
2
1
图4-1 单柱图塞3-泵1 工单作原柱理塞泵工作原理
1-偏心轮 ；2-输入轴1-；偏3心-柱轮塞；2-4输-弹入簧轴；53--吸柱液塞阀；4-6弹-柱簧塞套5`；7-7单-排向液阀阀6-柱塞套
三、液压泵正常工作的必备条件 1. 具有密封容积（密封工作腔）； 2. 密封容积能交替变化； 3. 具有配流装置（隔离吸液腔和排液腔）；
使叶片顶、 底部受力平衡，叶片只靠离心力甩出，减小叶片与定子间的磨损。
(4) 叶片的倾角。
相对旋转方向应往后倾斜一个角度。
B 外反馈限压式变量叶片泵
二、双作用叶片泵
液压泵工作原理
液压泵工作原理液压泵是一种将机械能转化为液压能的装置，广泛应用于工程机械、农业机械、船舶等领域。
它的工作原理主要是利用机械设备提供的动力，驱动液体产生压力，从而实现液体的输送和传动。
下面将详细介绍液压泵的工作原理。
1. 基本结构液压泵的基本结构包括液压泵本体、传动装置和控制装置。
液压泵本体是液压泵的核心部件，它由泵壳、叶轮、泵轴等组成。
传动装置通常由电动机、内燃机或其他动力装置组成，用于驱动液压泵工作。
控制装置用于控制液压泵的启停和调节工作参数。
2. 工作原理液压泵的工作原理主要是利用叶轮的旋转运动产生离心力，使液体产生压力，从而实现液体的输送和传动。
具体工作原理如下：（1）启动液压泵时，传动装置提供动力，使液压泵本体内的叶轮开始旋转。
（2）液体被吸入泵壳内，随着叶轮的旋转运动，液体被迫向叶轮中心移动，产生离心力。
（3）离心力使液体产生压力，从而被压缩，并沿着叶轮的流道被排出。
（4）排出的液体被输送到液压系统中的执行元件（如液压缸、液压马达等），实现对执行元件的控制和驱动。
3. 工作特点液压泵具有以下工作特点：（1）输送稳定：液压泵通过叶轮的旋转运动，可稳定地将液体输送到液压系统中，保证系统的正常工作。
（2）压力可调：液压泵的压力可以通过调节传动装置的转速和控制装置的参数来实现调节，从而满足不同工况下的液压系统需求。
（3）结构简单：液压泵的结构相对简单，易于制造和维护，具有较高的可靠性和使用寿命。
4. 应用领域液压泵广泛应用于各种工程机械、农业机械、船舶等领域，如挖掘机、推土机、拖拉机、船舶传动系统等。
它在这些领域中扮演着重要的角色，为机械设备的正常工作提供了稳定的动力支持。
总之，液压泵是一种将机械能转化为液压能的装置，其工作原理主要是利用叶轮的旋转运动产生离心力，使液体产生压力，从而实现液体的输送和传动。
它具有输送稳定、压力可调和结构简单等特点，广泛应用于工程机械、农业机械、船舶等领域。
液压泵用途
液压泵用途
液压泵是一种利用压力传递介质来转移能量的设备。
液压泵广泛应用于机械、工程、船舶、农业等领域，其应用范围涵盖了各种机械设备、工业设备和农业机械等。
液压泵的主要功能是将液体从一个地方传输到另一个地方，也可以将液体的压力和流量转换为机械能或电能。
液压泵的用途十分广泛，可以用于以下几个方面：
1. 机械工程领域：液压泵广泛应用于各种机械设备，如车床、钻床、铣床、数控机床、压力机、注塑机等。
2. 工业设备领域：液压泵广泛应用于工业设备中，如冶金设备、矿山设备、水泵、风机、压缩机等。
3. 农业机械领域：液压泵被广泛应用于农业机械中，如拖拉机、播种机、收割机、农用车等。
4. 船舶领域：液压泵被广泛应用于船舶和海洋平台中，如船舶起重机、吊车、升降机、港口机械等。
总之，液压泵在各个领域中都有广泛的应用，成为了现代工程技术领域中不可或缺的重要设备。
- 1 -。
液压泵选型手册
液压泵选型手册一、液压泵的简介液压泵是液压系统的动力元件，它的功能是把动力机（如电动机和内燃机等）的机械能转换成液体的压力能。
液压泵的结构决定了其性能特点，因此选择合适的液压泵对整个液压系统至关重要。
二、液压泵的分类1. 按结构分：齿轮泵、柱塞泵、叶片泵和螺杆泵。
2. 按流量是否可调节分：变量泵和定量泵。
三、液压泵的选型依据1. 确定工作压力：根据实际工作负载所需的压力来选择液压泵，通常工作压力越高，液压泵的规格也越大。
2. 确定排量：排量决定了液压泵的供油量，根据实际工作负载的需求来选择合适的排量。
3. 确定转速：转速决定了液压泵的工作效率，根据实际工作负载的需求来选择合适的转速。
4. 确定驱动方式：根据实际工作环境和条件，选择合适的驱动方式，如电动机驱动或内燃机驱动。
5. 考虑其他因素：如对噪声、振动、效率等方面的要求，以及对价格、维修便利性等因素的考虑。
四、不同类型液压泵的特点及应用1. 齿轮泵：体积较小，结构较简单，对油的清洁度要求不严，价格较便宜。
广泛应用于挖掘机、装载机等工程机械中。
但齿轮泵存在泵轴受不平衡力、磨损严重、泄漏较大的问题。
2. 柱塞泵：柱塞泵具有容积效率高、泄漏小、流量容易调节等优点。
广泛应用于机床、冶金、化工等行业中。
但柱塞泵结构复杂，价格较高，而且对油的清洁度要求较高。
3. 叶片泵：分为双作用叶片泵和单作用叶片泵，具有结构紧凑、噪声小、寿命长等优点。
广泛应用于汽车、农机等领域中。
但叶片泵对油的清洁度要求较高，且价格较贵。
4. 螺杆泵：螺杆泵具有输送介质单向性、密封性好、压力稳定等优点，广泛应用于石油、化工等领域中。
但螺杆泵对螺杆的加工精度和耐磨性要求较高，价格也较高。
五、总结在选择液压泵时，应综合考虑实际工作需求、工作环境和条件以及各种液压泵的特点等因素，选择最适合的液压泵类型和规格。
同时，正确使用和保养液压泵也是保证其性能和使用寿命的重要措施。
液压泵概述
q=qt-ql
由于泄漏量q 随着压力p的增大而增大 所以实际流量q随 的增大而增大， 由于泄漏量 l随着压力 的增大而增大，所以实际流量 随 着压力p的增大而减小 的增大而减小。 着压力 的增大而减小。 额定流量q ⑷额定流量 n（mL/min） ） 它用来评价液压泵的供油能力，液压泵技术规格指标之一。 它用来评价液压泵的供油能力，液压泵技术规格指标之一。
9
工 学 院
液压泵的输入功率、理论功率和输出功率之间的关系 液压泵的输入功率、
输入 机械 功率 Pi
ηm
理论 机械 功率 Ptm η
理论 液压 功率工 学 院
10
液压泵的特性曲线
目前对一定型号的液压泵， 目前对一定型号的液压泵，仍用试验测出的效率曲线 来评价泵的性能质量，确定泵的合理使用范围。 来评价泵的性能质量，确定泵的合理使用范围。试验 测出的效率曲线称为特性曲线 特性曲线。 测出的效率曲线称为特性曲线。 通常所提供的特性曲线主要是负载特性曲线和转速特 通常所提供的特性曲线主要是负载特性曲线和 负载特性曲线 性曲线。 性曲线。 负载特性曲线是指在一定转速（通常是额定转速） 负载特性曲线是指在一定转速（通常是额定转速）下， 是指在一定转速 工 容积效率和总效率泵随工作压力而变化的曲线。 容积效率和总效率泵随工作压力而变化的曲线。 转速特性曲线是指在一定压力（通常是额定压力） 学 转速特性曲线是指在一定压力（通常是额定压力）下， 是指在一定压力 容积效率随转速而变化的曲线。 容积效率随转速而变化的曲线。 院
的实际输出流量随排油压力的升高而降低。 的实际输出流量随排油压力的升高而降低。
工 容积式液压泵排油的理论流量取决于液压泵的有关几何尺寸 和转速，而与排油压力无关。 和转速，而与排油压力无关。但排油压力要影响泵的内泄漏学 和油液的压缩量，从而影响泵的实际输出流量，所以液压泵 和油液的压缩量，从而影响泵的实际输出流量，所以液压泵 院
液压泵
液压泵--动力元件,把机械能转换成液体压力能.液压马达--执行元件, 把压力能转换成机械能.•由于这种泵是依靠泵的密封工作腔的容积变化来实现吸油和压油的，因而称为容积式泵。
•容积式泵的流量大小取决于密封工作腔容积变化的大小和次数。
•液压泵正常工作的三个必备条件:•必须具有一个由运动件和非运动件所构成的密闭容积；•密闭容积的大小随运动件的运动作周期性的变化，容积由小变大——吸油，由大变小——压油；•密闭容积增大到极限时，先要与吸油腔隔开，然后才转为排油；密闭容积减小到极限时，先要与排油腔隔开，然后才转为吸油。
•二. 液压泵的主要性能和参数• 1. 液压泵的压力•1）工作压力p：液压泵实际工作时的输出压力称为工作压力。
工作压力大小取决于外负载的大小和排油管路上的压力损失，而与液压泵的流量无关。
•2）额定压力p s：液压泵在正常工作条件下，按试验标准规定,连续运转中允许达到的最高压力称为液压泵的额定压力。
•3）最高允许压力：在超过额定压力的条件下，根据试验标准规定，允许液压泵短暂运行的最高压力值，称为液压泵的最高允许压力，超过此压力，泵的泄漏会迅速增加。
• 2. 液压泵的排量和流量•排量V:液压泵主轴每转一周所排出液体体积的理论值.如泵排量固定，则为定量泵；排量可变则为变量泵。
一般定量泵因密封性较好，泄漏小，在高压时效率较高。
• 2.选用的原则•(1)是否要求变量;•(2)工作压力;柱塞泵额定压力最高•(3)工作环境; 齿轮泵抗污能力最好•(4) 噪音指标;低噪音有双作用叶片泵•(5) 效率•齿轮泵是定量泵，可分为外啮合齿轮泵和内啮合齿轮泵两种。
• 1.优点：•(1) 结构简单，制造容易，工艺性好，价格便宜；•（2）结构紧凑，体积小，重量轻；•（3）吸油能力较好，且能耐冲击性负载；•（4）转速范围大；•（5）抗污染能力强，不易咬死；•（6）便于维护管理。
•2．缺点：•（1）轴承承受载荷大（径向力不易平衡）；•（2）流量脉动变化大；•（3）噪声大，效率低。
液压系统工作原理之--液压泵
液压泵工作原理
单柱塞泵工作原理
（一）液压泵的工作原理
构成容积泵的基本条件是： 1．结构上能实现具有密封性的工作腔； 2．工作腔能周而复始地增大和减小，当它增大时与吸 油口相连，当它减小时与排油口相连，泵的输出流量与 此空间的容积的变化量和单位时间内的变化次数成比例， 与其它因素无关； 3．吸油口与排油口不能沟通； 4. 油池内液体的绝对压力必须恒等于或大于大气压力。 这是容积式液压泵能够吸入液体的外部条件。 5. 设置专门的配流机构。
变量单作用叶片泵
变量叶片泵
3. 流量-压力特性曲线
调节限位螺钉，qmax 变; 改变弹簧刚度，pmax变，BC斜率变。
4. 优缺点及应用
优点：功率利用合理，简化液压系统 缺点：结构复杂，泄漏增加，ηm↓，ηv↓ 应用：要求执行元件有快速、慢速和保压的 场合
四、叶片泵的常见故障及排除方法
故障现象 产生原因 1．叶片顶部倒角太小 2．叶片各面不垂直 3．定子内表面被刮伤或磨损，产生运动噪声 4．由于修磨使配油盘上三角形卸荷槽太短，不能消除困油现象 5．配油盘端面与内孔不垂直，旋转时刮磨转子端面而产生噪声 6．泵轴与原动机不同轴 排除方法 1．重新倒角（不小于1×45°）或修成圆角 2．检查，修磨 3．抛光，有的定子可翻转180°使用 4．锉修卸荷槽 5．修磨配油盘端面，保证其与内孔的垂 直度小于0.005～0.01mm 6．调整连轴器，使同轴度小于ф0.1mm
特点： ●定子和转子偏心； ●定子内曲线是圆； ●配油盘有二个月牙形 窗口。 ●叶片靠离心力伸出。
单作用叶片泵工作原理
单作用叶片泵工作原理
2. 工作原理
密封工作腔（转子、定子、叶片、配油盘组成） 吸油过程：叶片伸出→V ↑ → p ↓ →吸油； 排油过程：叶片缩回→V ↓ → p ↑ →排油。 旋转一周，完成一次吸油，一次排油——单作用泵 径向力不平衡——非平衡式叶片泵 （一个吸油区，一个排油区）
