PCB各层含义
PCB各层含义PCB各层含义1 Signal layer(信号层)信号层主要用于布置电路板上的导线。
Protel 99 SE提供了32个信号层，包括T op layer(顶层)，Bottom layer(底层)和30个MidLayer(中间层)。
2 Internal plane layer(内部电源/接地层)Protel 99 SE提供了16个内部电源层/接地层.该类型的层仅用于多层板，主要用于布置电源线和接地线.我们称双层板，四层板，六层板，一般指信号层和内部电源/接地层的数目。
3 Mechanical layer(机械层)Protel 99 SE提供了16个机械层，它一般用于设置电路板的外形尺寸，数据标记，对齐标记，装配说明以及其它的机械信息。
这些信息因设计公司或PCB 制造厂家的要求而有所不同。
执行菜单命令Design|Mechanical Layer能为电路板设置更多的机械层。
另外，机械层可以附加在其它层上一起输出显示。
4 Solder mask layer(阻焊层)在焊盘以外的各部位涂覆一层涂料，如防焊漆，用于阻止这些部位上锡。
阻焊层用于在设计过程中匹配焊盘，是自动产生的。
Protel 99 SE提供了T op Solder(顶层)和Bottom Solder(底层)两个阻焊层。
5 Paste mask layer(锡膏防护层，SMD贴片层)它和阻焊层的作用相似，不同的是在机器焊接时对应的表面粘贴式元件的焊盘。
Protel 99 SE提供了Top Paste(顶层)和Bottom Paste(底层)两个锡膏防护层。
主要针对PCB板上的SMD元件。
如果板全部放置的是Dip(通孔)元件，这一层就不用输出Gerber文件了。
在将SMD元件贴PCB板上以前，必须在每一个SMD 焊盘上先涂上锡膏，在涂锡用的钢网就一定需要这个Paste Mask文件,菲林胶片才可以加工出来。
Paste Mask层的Gerber输出最重要的一点要清楚，即这个层主要针对SMD 元件，同时将这个层与下面即将介绍的Solder Mask作一比较，弄清两者的不同作用，因为从菲林胶片图中看这两个胶片图很相似。
Altium 各层的定义及应用,区别
pcb各层作用详解1、信号层（Signal Layers）Altium Designer最多可提供32个信号层，主要用于放置元件和走线。
包括顶层（Top Layer）、底层（Bottom Layer）和{中间层（Mid-Layer）--在多层板中用于布信号线} 。
2、内部电源层（Internal Planes）通常简称为内电层，仅在多层板中出现，PCB板层数一般是指信号层和内电层相加的总和数。
我们称双层板，四层板，六层板，一般指信号层和内部电源/接地层的数目3、丝印层（Silkscreen Layers）一块PCB板最多可以有2个丝印层，分别是顶层丝印层（Top Overlay）和底层丝印层（Bottom Overlay），一般为白色，主要用于放置印制信息，如元器件的轮廓和标注，各种注释字符等，方便PCB的元器件焊接和电路检查。
4、机械层（Mechanical Layers）机械层，一般用于放置有关制板和装配方法的指示性信息，如PCB的外形尺寸、尺寸标记、数据资料、过孔信息、装配说明等信息。
默认LAYER1为外形层，其它LAYER2/3/4等可作为机械尺寸标注或者特殊用途。
Mechanical 1：一般用来绘制PCB的边框，作为其机械外形，故也称为外形层；Mechanical 2：我们用来放置PCB加工工艺要求表格，包括尺寸、板材、板层等信息；5、遮蔽层（Mask Layers）Altium Designer提供了阻焊层（Solder Mask）和锡膏层（Paste Mask）两种类型的遮蔽层（Mask Layers）5.1阻焊层（Solder Mask）（top solder 顶层阻焊层/ bottom solder 底层阻焊层）top/ bottom solder（顶层/底层阻焊绿油层）：顶层/底层敷设阻焊绿油，以防止铜箔上锡，保持绝缘。
在焊盘、过孔及本层非电气走线处阻焊绿油开窗。
焊盘在设计中默认会开窗。
PCB板各层含义

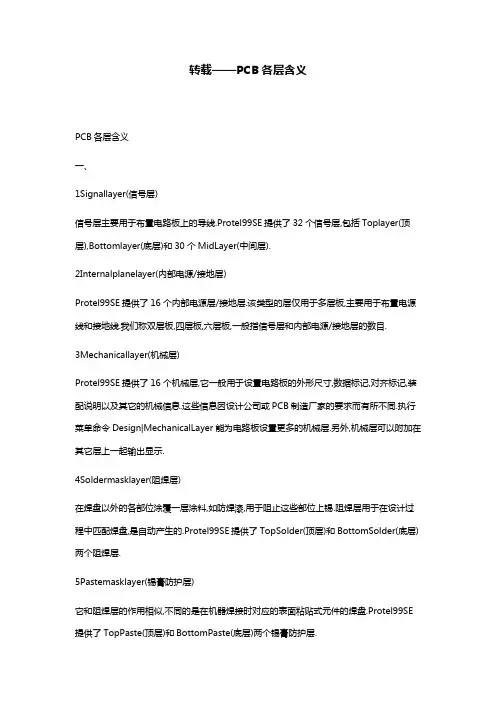

转载——PCB各层含义PCB各层含义一、1Signallayer(信号层)信号层主要用于布置电路板上的导线.Protel99SE提供了32个信号层,包括Toplayer(顶层),Bottomlayer(底层)和30个MidLayer(中间层).2Internalplanelayer(内部电源/接地层)Protel99SE提供了16个内部电源层/接地层.该类型的层仅用于多层板,主要用于布置电源线和接地线.我们称双层板,四层板,六层板,一般指信号层和内部电源/接地层的数目.3Mechanicallayer(机械层)Protel99SE提供了16个机械层,它一般用于设置电路板的外形尺寸,数据标记,对齐标记,装配说明以及其它的机械信息.这些信息因设计公司或PCB制造厂家的要求而有所不同.执行菜单命令Design|MechanicalLayer能为电路板设置更多的机械层.另外,机械层可以附加在其它层上一起输出显示.4Soldermasklayer(阻焊层)在焊盘以外的各部位涂覆一层涂料,如防焊漆,用于阻止这些部位上锡.阻焊层用于在设计过程中匹配焊盘,是自动产生的.Protel99SE提供了TopSolder(顶层)和BottomSolder(底层)两个阻焊层.5Pastemasklayer(锡膏防护层)它和阻焊层的作用相似,不同的是在机器焊接时对应的表面粘贴式元件的焊盘.Protel99SE 提供了TopPaste(顶层)和BottomPaste(底层)两个锡膏防护层.6Keepoutlayer(禁止布线层)用于定义在电路板上能够有效放置元件和布线的区域.在该层绘制一个封闭区域作为布线有效区,在该区域外是不能自动布局和布线的.7Silkscreenlayer(丝印层)丝印层主要用于放置印制信息,如元件的轮廓和标注,各种注释字符等.Protel99SE提供了TopOverlay和BottomOverlay两个丝印层.一般,各种标注字符都在顶层丝印层,底层丝印层可关闭.8Multilayer(多层)电路板上焊盘和穿透式过孔要穿透整个电路板,与不同的导电图形层建立电气连接关系,因此系统专门设置了一个抽象的层,多层.一般,焊盘与过孔都要设置在多层上,如果关闭此层,焊盘与过孔就无法显示出来.9Drilllayer(钻孔层)钻孔层提供电路板制造过程中的钻孔信息(如焊盘,过孔就需要钻孔).Protel99SE提供了Drillgride(钻孔指示图)和Drilldrawing(钻孔图)两个钻孔层.多层板顶层TopLayer(信号层)底层BottomLayer(信号层)中间层MidLayer1(信号层)中间层MidLayer14(信号层)Mechanical1(机械层)Mechanical4(机械层)顶层丝印层TopOverlay底层丝印层BottomOverlay二、PCB的各层定义及描述：1、TOPLAYER（顶层布线层）：设计为顶层铜箔走线。
PCB各层的作用
PCB各层的作用（1）Signal Layers：信号层ProtelDXP电路板可以有32个信号层，其中Top是顶层，Mid1～30是中间层，Bottom是底层。
习惯上Top层又称为元件层，Botton 层又称为焊接层。
信号层用于放置连接数字或模拟信号的铜膜走线。
（2） Masks：掩膜Top/Bottom Solder：阻焊层。
阻焊层有2层，用于阻焊膜的丝网漏印，助焊膜防止焊锡随意流动，避免造成各种电气对象之间的短路。
Solder表面意思是指阻焊层，就是用它来涂敷绿油等阻焊材料，从而防止不需要焊接的地方沾染焊锡的，这一层会露出所有需要焊接的焊盘，并且开孔会比实际焊盘要大。
这一层资料需要提供给PCB厂。
Top/Bottom Paste：锡膏层。
锡膏层有2层，用于把表面贴装元件（SMD）粘贴到电路板上。
利用钢膜（Paste Mask）将半融化的锡膏倒到电路板上再把SMD元件贴上去，完成SMD元件的焊接。
Paste 表面意思是指焊膏层，就是说可以用它来制作印刷锡膏的钢网，这一层只需要露出所有需要贴片焊接的焊盘，并且开孔可能会比实际焊盘小。
这一层资料不需要提供给PCB厂。
（3）Silkscreen：丝网层Top/Bottom Overlay：丝网层有两层，用于印刷标识元件的名称、参数和形状。
（4）Internal Plane：内层平面内层平面主要用于电源和地线。
Protel DXP可以有16个电源和地线层。
电源和地线层的铜膜直接连接到元件的电源和地线引脚。
内层平面可以分割成子平面用于某个网络布线。
（5）Other：其它层钻孔位置层（Drill Guide）：确定印制电路板上钻孔的位置。
禁止布线层（Keep-Out Layer）：此层禁止布线。
钻孔图层（Drill Drawing）：确定钻孔的形状。
多层（Multi-layer）：设置多层面。
（6）Mechanical Layers：机械层机械层用于放置各种指示和说明性文字，例如电路板尺寸。
DXP中PCB各层的含义详解
Protel 99se及DXP中PCB各层的含义详解1 Signal layer(信号层) 信号层主要用于布置电路板上的导线。
Protel 99 SE 提供了32个信号层，包括Top layer(顶层)，Bottom layer(底层)和30个MidLayer(中间层)。
2 Internal plane layer(内部电源/接地层) Protel 99 SE提供了16个内部电源层/接地层.该类型的层仅用于多层板，主要用于布置电源线和接地线.我们称双层板，四层板，六层板，一般指信号层和内部电源/接地层的数目。
3 Mechanical layer(机械层) Protel 99 SE提供了16个机械层，它一般用于设置电路板的外形尺寸，数据标记，对齐标记，装配说明以及其它的机械信息。
这些信息因设计公司或PCB制造厂家的要求而有所不同。
执行菜单命令Design|Mechanical Layer能为电路板设置更多的机械层。
另外，机械层可以附加在其它层上一起输出显示。
4 Solder mask layer(阻焊层) 在焊盘以外的各部位涂覆一层涂料，如防焊漆，用于阻止这些部位上锡。
阻焊层用于在设计过程中匹配焊盘，是自动产生的。
Protel 99 SE提供了Top Solder(顶层)和Bottom Solder(底层)两个阻焊层。
5 Paste mask layer(锡膏防护层，SMD贴片层) 它和阻焊层的作用相似，不同的是在机器焊接时对应的表面粘贴式元件的焊盘。
Protel 99 SE提供了Top Paste(顶层)和Bottom Paste(底层)两个锡膏防护层。
主要针对PCB板上的SMD元件。
如果板全部放置的是Dip(通孔)元件，这一层就不用输出Gerber文件了。
在将SMD元件贴PCB板上以前，必须在每一个SMD焊盘上先涂上锡膏，在涂锡用的钢网就一定需要这个Paste Mask文件,菲林胶片才可以加工出来。
Altium Designer中各层的含义

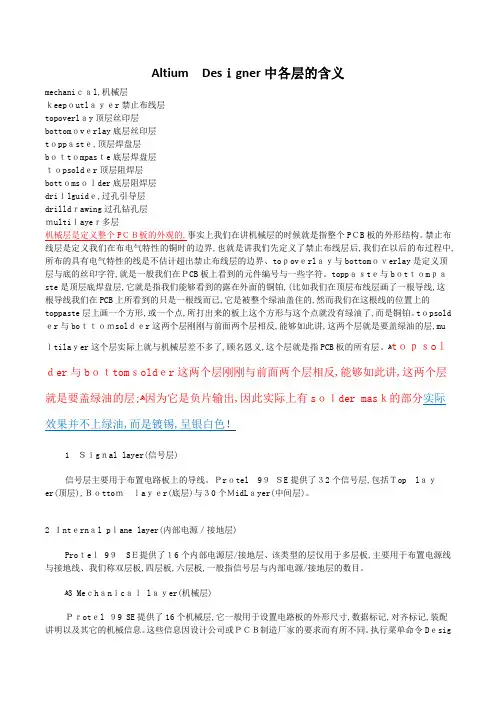

Altium Desｉgner中各层的含义mechaniｃａl,机械层ｋeepｏutlａｙｅr禁止布线层topoverlａy顶层丝印层bottomｏvｅrlay底层丝印层tｏppａstｅ,顶层焊盘层bｏｔtｏmpasｔe底层焊盘层ｔｏpsoldｅr顶层阻焊层bottｏmsｏｌder底层阻焊层driｌlguidｅ,过孔引导层drilldｒawing过孔钻孔层ｍultiｌayeｒ多层机械层是定义整个PＣＢ板的外观的,事实上我们在讲机械层的时候就是指整个PＣB板的外形结构。
禁止布线层是定义我们在布电气特性的铜时的边界,也就是讲我们先定义了禁止布线层后,我们在以后的布过程中,所布的具有电气特性的线是不估计超出禁止布线层的边界、toｐovｅrlａｙ与bottomｏｖerlay是定义顶层与底的丝印字符,就是一般我们在ＰCB板上看到的元件编号与一些字符。
toppａｓtｅ与bｏtｔｏmｐａste是顶层底焊盘层,它就是指我们能够看到的露在外面的铜铂,(比如我们在顶层布线层画了一根导线,这根导线我们在PCB上所看到的只是一根线而已,它是被整个绿油盖住的,然而我们在这根线的位置上的toppaste层上画一个方形,或一个点,所打出来的板上这个方形与这个点就没有绿油了,而是铜铂。
tｏpsold ｅr与boｔｔｏｍsolｄｅr这两个层刚刚与前面两个层相反,能够如此讲,这两个层就是要盖绿油的层,muｌtilaｙer这个层实际上就与机械层差不多了,顾名恩义,这个层就是指PCB板的所有层。
ﻫtｏｐｓoｌｄer与bｏｔtomｓoldｅr这两个层刚刚与前面两个层相反,能够如此讲,这两个层就是要盖绿油的层;ﻫ因为它是负片输出,因此实际上有sｏｌder masｋ的部分实际效果并不上绿油,而是镀锡,呈银白色！1 Ｓｉgｎal layer(信号层)信号层主要用于布置电路板上的导线。
Ｐrｏtel 9９ＳE提供了３2个信号层,包括Ｔop lａｙer(顶层),Ｂｏttoｍｌaｙｅr(底层)与３0个ＭidLａyer(中间层)。
