塑料原料与助剂问答

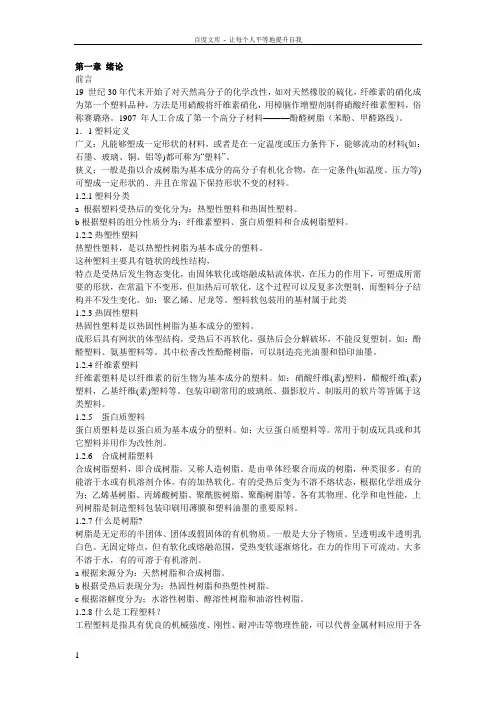

塑料原料与助剂绪论与聚乙烯
1. 塑料定义？第一个塑料品种、第一个人工合成塑料？
2.塑料的分类方法有几种？各如何分类？
3.塑料有哪些基本性能？
4.塑料有哪些用途？
5.聚乙烯有哪些品种？主要性能和应用领域有那些？
6.用简单方法如何识别聚乙烯？
2PVC、PP、PS
1.悬浮法聚氯乙烯中的疏松型与紧密型的有何区别？
2.简述聚氯乙烯、PP、PS主要性能与用途。
3.聚氯乙烯、PP、PS的简单识别
4.聚丙烯三种不同结构有何区别？
5.聚氯乙烯、PP、PS的用途？
1.ABS是如何组成的？其各组分有何作用？目前ABS的真正含义是什么？
2.ABS、PA6、PET和PC的基本性能及应用领域。
3.如何鉴别ABS、PA6、PET和PC？
4.ABS、PA6、PET、PBT、PC有哪些用途？
1.不同合成路线制得PMMA各有何种用途？
2.简述PMMA性能特点及如何识别它
3.PU合成路线及所用原材料
4.PU种类和用途
5.均聚聚甲醛与共聚聚甲醛有何区别？如何识别POM
1. PF合成路线及性能、种类、应用
2. 如何鉴别环氧树脂？
3. 环氧树脂有哪些品种？
4. 简述环氧树脂、PI的主要性能、应用领域。
1. 如何鉴别聚酰亚胺、聚砜、聚苯醚与聚苯硫醚？
2. PI、聚砜、聚苯醚与聚苯硫醚有哪些品种？
3. PI、聚砜、聚苯醚与聚苯硫醚的密度、加工温度大约是多少？
4. 简述PI、PPO、PPS的主要性能。
5. PI、聚苯醚最大特点是什么？
1. LCP、PTFE、PEK有哪些品种？
2. LCP、PTFE、PEK的密度，成型收缩率、吸水率和加工温度大约是多少？
3. 简述LCP、PTFE、PEK的主要性能和应用领域。
4. LCP、PTFE、PEK的最大特点是什么？
1.对增塑剂的基本要求有哪些？
2.如何判断增塑剂的增塑效率？
3.常用增塑剂有哪些品种？
4.简述常用品种增塑剂的基本性能
5.使用助剂有什么要求？
1热稳定剂、光稳定剂和抗氧剂有哪些品种？
2. 热稳定剂、光稳定剂和抗氧剂用量多少合适？
3. 热稳定剂、光稳定剂和抗氧剂作用机理是什么？
1润滑剂、流变改性剂、阻燃剂有哪些品种？
2. 润滑剂、流变改性剂、阻燃剂用量多少合适？
3. 润滑剂、阻燃剂作用机理是什么？
1偶联剂、相容剂、着色剂、抗静电剂、发泡剂有哪些品种？
3.偶联剂、相容剂、着色剂、抗静电剂、发泡剂作用机理是什么？
高分子材料成型加工(塑料成型工艺学)考试复习题
1.以硬质PVC为例说明管材挤出成型加工工艺及其特点以及影响因素（10分） 答：挤出工艺：物料经挤出机塑化、机头口模成型后，经定型装置冷却定型、冷却水槽冷却、牵引、切割，得到管材制品。（3分） 特点：①口模横截面积不能大于挤出机料筒横截面积的40％。②挤出机头有直通式和偏移式两类，后者只用于内径尺寸要求精确的产品，很少采用。③定径套内径略大于管材外径；机头上调节螺钉可调节管材同心度；牵引速度可调节管材尺寸；（4分）④PVC，粘度大，流动性差，热稳定性差；生成热多，结合缝不易愈合，管材易定型。（3分）。 影响因素：温度、螺杆转速及冷却、牵引速度、压缩空气 2.简述挤出成型原理并讨论提高加料段固体输送速率的措施。 原理：粉（粒）料，加入挤出机经①加热、塑化成熔体，再经机头口模②流动成型成连续体，最后经冷却装置③冷却定型成制品。（4分）。措施：提高螺杆转速，提高料筒内表面摩擦系数fb，降低螺杆外表面摩擦系数fs（4分）。 3.简述管材挤出的工艺过程及管材挤出的定径方法。 答：管材挤出的基本工艺是：物料经挤出机塑化、机头口模成型后，经定型装置冷却定型、冷却水槽冷却、牵引、切割，得到管材制品。（3分）（4分) 管材的内外径应分别等于管芯的外径和口模的内径。管材挤出的定径方法分为定内径和定外径两种。（2分) 外径定型是使挤出的管子的外壁与定径套的内壁相接触而起定型作用的，为此，可用向管内通入压缩空气的内压法或在管子外壁抽真空法来实现外径定型。（2分) 内径定型法是将定径套装于挤出的塑料管内，即使挤出管子的内壁与定径套的外壁相接触， 在定径套内通以冷水对管子冷却定径。（2分) 4.挤出时，渐变螺杆和突变螺杆具有不同的加工特点。已知：PVC软化点75~165℃；尼龙的熔融温度范 围则较窄，约10℃，它们应分别选用何种螺杆进行加工？简要说明理由。（12分） 答： PVC应选用渐变螺杆而尼龙应选择突变螺杆进行加工。（4分）因为PVC是无定形塑料，无固定的熔点，软化温度范围较宽，其熔融过程是逐渐进行的，所以选择熔融段较长的渐变螺杆；PA是结晶性塑料，有固定的熔点，熔融温度范围较窄，温度达到熔点后，熔融较快，应选择熔化区较短的突变螺杆。（3分） 5.根据挤出理论和实践，物料在挤出过程中热量的来源主要有两个，一是物料与物料之间，物料与螺杆、 机筒之间的剪切、摩擦产生的热量，另一个是料筒提供的热量。 6.根据最简流动方程，熔体在螺杆计量段的流动有正流、逆流、横流和漏流四种 7.试分析螺杆挤出机生产中产生物料架桥现象的原因。 答：（1）原料配方中有黏度较大的助剂造成物料结块导致无法下料。 （2）下料段设定的温度过高，引起物料熔化，螺杆无法推进物料，造成物料架桥。 （3）喂料系统发生故障，无法正常工作，造成物料架桥。 8.请问为什么挤出机要在料斗座处加冷却装置？ 答：为避免加料斗出现“架桥”现象而影响加料及固体输送效率。 9.机筒加热和冷却的目的是什么？ 答：加热促进物料塑化；冷却为防物料过热。 10.什么叫螺杆的长径比？螺杆长径比的增加对物料的加工有何好处？ 答：螺杆有效工作长度与直径之比。n一定时，L/D增加，物料在螺杆中运行时间延长，有利于物料塑化与混合，使升温过程变缓；可使均化段长度增加，可减少逆流和漏流，有利提高生产能力。 11.挤出成型是在什么温度之间进行的？物料在什么温度范围容易挤出？挤出温度由什么决定？ 答：在黏流温度Tf与分解Td之间挤出成型；范围越宽越易挤出成型。具体温度应根据原料的配方、挤出机头结构、螺杆转速来定。
(塑料橡胶材料)版橡胶助剂与配合技术
（塑料橡胶材料）版橡胶助剂与配合技术
橡胶助剂与配合技术 蒲启君 ( 北京橡胶工业研究设计院 ) 目 录 ■ 烷基苯酚增粘树脂增粘理由（一）——成氢-键能力 表达1 ：PBPR 和POPR 树脂分子的内缩聚与酚羟基成氢-键能力的结构模型对比 O-H -O |H | O |H -O |H | C-CH3 | CH2CH3--C-CH2-C-CH3||CH3 C-CH3 |CH2CH3--C |CH3|C H3CH2-CH3 |C-CH3 | CH3 -CH3| CH3| CH3| C-CH3 |CH3 -CH3C-| C CH3-| CH3 H3
对叔丁基苯酚甲醛树脂（PBPR）内缩聚对特辛基苯酚甲醛树脂（POPR）内缩聚 100g树脂中酚羟基含量为10.6%，成氢-键网络能力较大100g树脂中酚羟基含量为7.8%，成氢-键网络能力较小表达2：烷基苯酚增粘树脂的各种成氢-键基含量对比
成氢-键基越多，含量越大，增粘性能越高 POPR PBPR KORESIN TYC-ST 100g树脂中： 酚羟基含量，% 7.7 10.5 9.5 9.7 醚氧基含量，% 0.0 0.0 0.0 2.0 氮基含量，% 0.0 0.0 0.0 2.0 表达3 树脂分子量高、软化点高、内聚力大，增进粘性的分子间作用力也大
GPC浙江大学高分子材料中心检测增粘树脂分子量Mn 分子量Mw 软化点℃ TYC-0411ST 1110 1702 125-145 TYC-0412ST 1073 1847 120-140 TYC-0413 （0411复合）130-145 TYC-0415 （0412复合）118-132 Koresin 1394 2401 130-145 POPR（TKO，SP1068）1025 1480 85-100 PBPR（TKB，204）813 1008 130-145 204-C 788 1050 118-132 表达4 树脂热粘性大、增进粘性的分子间作用力也大
高分子材料成型加工课后部分习题参考答案
2．分别区分“通用塑料”和“工程塑料”，“热塑性塑料”和“热固性塑料”，“简单组分高分子材料”和“复杂组分高分子材料”，并请各举2～3例。 答：通用塑料：一般指产量大、用途广、成型性好、价廉的塑料。通用塑料有：PE，PP，PVC，PS等； 工程塑料：是指拉伸强度大于50MPa，冲击强度大于6kJ/m2 ,长期耐热温度超过100℃的，刚性好、蠕变小、自 润滑、电绝缘、耐腐蚀等，可代替金属用作结构件的塑料。工程塑料有：PA，PET，PBT，POM等； 工程塑料是指被用做工业零件或外壳材料的工业用塑料，是强度、耐冲击性、耐热性、硬度及抗老化性均优的塑料。日本业界将它定义为“可以做为构造用及机械零件用的高性能塑料，耐热性在100℃以上，主要运用在工业上”。 热塑性塑料：加热时变软以至流动，冷却变硬，这种过程是可逆的，可以反复进行。聚乙烯、聚丙烯、聚氯乙烯、聚苯乙烯、聚甲醛、聚砜、聚苯醚，氯化聚醚等都是热塑性塑料。(热塑性塑料中树脂分子链都是线型或带支链的结构，分子链之间无化学键产生，加热时软化流动、冷却变硬的过程是物理变化；) 热固性塑料：第一次加热时可以软化流动，加热到一定温度，产生化学反应一交链固化而变硬，这种变化是不可逆的，此后，再次加热时，已不能再变软流动了。正是借助这种特性进行成型加工，利用第一次加热时的塑化流动，在压力下充满型腔，进而固化成为确定形状和尺寸的制品。这种材料称为热固性塑料。(热固性塑料的树脂固化前是线型或带支链的，固化后分子链之间形成化学键，成为三维的网状结构，不仅不能再熔触，在溶剂中也不能溶解。)酚醛、脲醛、三聚氰胺甲醛、不饱和聚酯、有机硅等塑料，都是热固性塑料。 简单组分高分子材料：主要由高聚物组成(含量很高，可达95%以上)，加入少量(或不加入)抗氧剂、润滑剂、着色剂等添加剂。如：PE、PP、PTFE。 复杂组分高分子材料：复杂组分塑料则是由合成树脂与多种起不同作用的配合剂组成，如填充剂、增塑剂、稳定剂等组成。如：PF、SPVC。 用天然或合成的聚合物为原料，经过人工加工制造的纤维状物质。可以分类两类 1）人造纤维：又称再生纤维，以天然聚合物为原料，经过人工加工而改性制得。如：粘胶纤维、醋酸纤维、蛋白质纤维等 2）合成纤维：以石油、天然气等为原料，通过人工合成和纺丝的方法制成。如：涤纶、尼龙、腈纶、丙纶、氨纶、维纶等 3．高分子材料成型加工的定义和实质。 高分子材料成型加工是将聚合物(有时还加入各种添加剂、助剂或改性材料等)转变成实用材料或制品的一种工程技术。 大多数情况下，聚合物加工通常包括两个过程:首先使原材料产生变形或流动，并取得所需要的形状，然后设法保持取得的形状(即硬化)，流动-硬化是聚合物工过程的基本程序。 高分子材料加工的本质就是一个定构的过程，也就是使聚合物结构确定，并获得一定性能的过程。 第一章习题与思考题 2．请说出晶态与非晶态聚合物的熔融加工温度范围，并讨论两者作为材料的耐热性好坏。 答：晶态聚合物：Tm～Td；非晶态聚合物：Tf～Td。 对于作为塑料使用的高聚物来说，在不结晶或结晶度低时，最高使用温度是Tg，当结晶度达到40%以上时，晶区互相连接，形成贯穿整个材料的连续相，因此在Tg以上仍不会软化，其最高使用温度可提高到结晶熔点。熔点（Tm）：是晶态高聚物熔融时的温度。表征晶态高聚物耐热性的好坏。 3．为什么聚合物的结晶温度范围是Tg～Tm 答：T>Tm 分子热运动自由能大于内能，难以形成有序结构 T 塑料原料与助剂绪论与聚乙烯 1. 塑料定义？第一个塑料品种、第一个人工合成塑料？ 2.塑料的分类方法有几种？各如何分类？ 3.塑料有哪些基本性能？ 4.塑料有哪些用途？ 5.聚乙烯有哪些品种？主要性能和应用领域有那些？ 6.用简单方法如何识别聚乙烯？ 2PVC、PP、PS 1.悬浮法聚氯乙烯中的疏松型与紧密型的有何区别？ 2.简述聚氯乙烯、PP、PS主要性能与用途。 3.聚氯乙烯、PP、PS的简单识别 4.聚丙烯三种不同结构有何区别？ 5.聚氯乙烯、PP、PS的用途？ 1.ABS是如何组成的？其各组分有何作用？目前ABS的真正含义是什么？ 2.ABS、PA6、PET和PC的基本性能及应用领域。 3.如何鉴别ABS、PA6、PET和PC？ 4.ABS、PA6、PET、PBT、PC有哪些用途？ 1.不同合成路线制得PMMA各有何种用途？ 2.简述PMMA性能特点及如何识别它 3.PU合成路线及所用原材料 4.PU种类和用途 5.均聚聚甲醛与共聚聚甲醛有何区别？如何识别POM 1. PF合成路线及性能、种类、应用 2. 如何鉴别环氧树脂？ 3. 环氧树脂有哪些品种？ 4. 简述环氧树脂、PI的主要性能、应用领域。 1. 如何鉴别聚酰亚胺、聚砜、聚苯醚与聚苯硫醚？ 2. PI、聚砜、聚苯醚与聚苯硫醚有哪些品种？ 3. PI、聚砜、聚苯醚与聚苯硫醚的密度、加工温度大约是多少？ 4. 简述PI、PPO、PPS的主要性能。 5. PI、聚苯醚最大特点是什么？ 1. LCP、PTFE、PEK有哪些品种？ 2. LCP、PTFE、PEK的密度，成型收缩率、吸水率和加工温度大约是多少？ 3. 简述LCP、PTFE、PEK的主要性能和应用领域。 4. LCP、PTFE、PEK的最大特点是什么？ 1.对增塑剂的基本要求有哪些？ 2.如何判断增塑剂的增塑效率？ 3.常用增塑剂有哪些品种？ 4.简述常用品种增塑剂的基本性能 5.使用助剂有什么要求？ 1热稳定剂、光稳定剂和抗氧剂有哪些品种？ 2. 热稳定剂、光稳定剂和抗氧剂用量多少合适？ 3. 热稳定剂、光稳定剂和抗氧剂作用机理是什么？ 1润滑剂、流变改性剂、阻燃剂有哪些品种？ 2. 润滑剂、流变改性剂、阻燃剂用量多少合适？ 3. 润滑剂、阻燃剂作用机理是什么？ 1偶联剂、相容剂、着色剂、抗静电剂、发泡剂有哪些品种？ 3.偶联剂、相容剂、着色剂、抗静电剂、发泡剂作用机理是什么？ 助剂 偶联剂 定义：在塑料配混中，改善合成树脂与无机填充剂或增强材料的界面性能的一种塑料添加剂。又称表面改性剂。它在塑料加工过程中可降低合成树脂熔体的粘度，改善填充剂的分散度以提高加工性能，进而使制品获得良好的表面质量及机械、热和电性能。其用量一般为填充剂用量的0.5～2%。偶联剂一般由两部分组成：一部分是亲无机基团，可与无机填充剂或增强材料作用；另一部分是亲有机基团，可与合成树脂作用。 主要牌号及生产厂家 国内主要牌号 生产厂家 硅烷偶联剂 南京曙光KH550 南京翔飞KH550 杭州化工KH-550 杭州化工KH-560 杭州沸点KH-792 北京化工大学r-c 湖北武大有机硅新材料，偶联剂 WD-50 山西偶联剂 华傲塑业 填料处理剂 南京金来旺塑胶，GF02X 图1. KH550结构式 图2. KH-792结构式 相容剂 主要牌号及生产厂家 国内主要牌号生产厂家 PP-g-MAH 上海泽明NG2002 上海日之升9801 上海日之升CMG9805（POE-g-MAH） 宁波能之光 美国杜邦353D 接枝PP 1001，以色列（上海壮景化工厦门沃伯格化工，PP相容剂/GMC9801 LLDPE-g-MAH 上海泽明NG1201 乙烯共聚物LOTADER4700，广州合诚化学 EPDM-g-MAH 上海泽明NG8003 POE-g-MAH 上海泽明NG7002 宁波能之光，N-408 增韧剂Fusabond/N493D，美国杜邦 SAN 韩国锦湖，310TR 韩国锦湖，320 MBS 韩国LG，EM500 韩国LG/EM-500A 韩国LG/SIM-100 台塑M-51 罗门哈斯,2602 罗门哈斯2608 菲利普斯,K胶/KR03 三菱丽阳, C-223A 日本中渊，M521 SMA 上海石化院M14 上海石化院M25 苏州高正MA含量>18% 上海石化院，218 上海华雯电子新材料有限公司，SMA-800 硅油AK-1000 有机硅油，德国威凯（宁波市江北今化）201#有机硅油,佛山市矽美有机硅材料有限公司东莞市泰昌石油化工贸易有限公司,500S PC、PA相容剂 美国科聚亚,X-240 PA增韧相容剂/HS2-012(B)，广州市合诚化学 ABS类相容剂日本宇部，UMG-S601N 绪论 塑料是以树脂为主要成分的高分子有机化合物，简称高聚物。在三大高分子材料中，塑料是用量最大的一类材料，目前世界高分子材料的年产量中，塑料(也称合成树脂)约1.5亿吨，合成纤维约0.3亿吨，合成橡胶约0.1亿吨， 现今人类使用的四大工业基础材料分别为木材、水泥、钢铁、塑料，其中塑料是20世纪才发展起来的一大类新材料。塑料因其材料本身易得、性能优越，加工方便，而被广泛应用于机械工业(特别是汽车、摩托车工业)、电子工业(特别是家电工业)、航空工业、医疗器械、化工机械、包装工业、日常用品工业等领域，并日益显示出其巨大的优越性和发展潜力。 塑料工业是发展历史短但发展速度惊人的新兴工业之一，同时又是一个伴随着石油工业的发展而迅速发展的领域。 0.1 塑料及塑料工业发展概况 相对机械工业而言，塑料工业是一门新兴工业。 在近百年的发展历程中，世界塑料工业的发展大致分为以下几个阶段。 1. 初创阶段 20世纪20年代以前，主要是发展和利用热固性塑料。1868年硝酸纤维素产生，1877年人工合成酚醛树脂，1920年氨基塑料产生。原料的发展经历了天然树脂——改性天然树脂——人工合成树脂完整过程。酚醛塑料和氨基塑料在当时的电器和仪器制造业上得到广泛应用，不过，这一阶段的工业化特征仅是间歇法、小批量生产。 2. 发展阶段 20世纪20年代至50年代初，逐步发展热塑性塑料。低密度聚乙烯、聚苯乙烯、聚氯乙烯和聚酰胺等热塑性塑料相继工业化，奠定了塑料工业的基础，为塑料工业的进一步发展开辟了道路。 3. 飞跃发展阶段 20世纪50年代中期到60年代末，石油化工的高速发展为塑料工业提供了丰富而廉价的原料。高密度聚乙烯和聚丙烯相继工业化生产。工程塑料也因聚碳酸酯、聚甲醛和聚酰亚胺等的相继出现且工业化生产，使得塑料向耐高温的结构件领域发展。增强及复合材料的出现进一步使塑料步入高强度、耐高温的尖端材料领域。这一阶段，塑料的产量和品种不断增加，成型加工技术更趋完善。 4. 稳定增长阶段 20世纪70年代以来，由于石油危机，原材料价格猛涨，塑料的增长速度平稳。这一阶段塑料工业的特点是通过共聚、交联、共混、复合、增强、填充和发泡等方法来改进塑 一.填空题 2. 热固性塑料的注射过程包括___________、______________和______________三个大阶段。 3. 挤出机的_______________ 和____________是管材挤出的关键部件。 6. 聚合物粘度主要由两方面内部因素来决定，聚合物熔体内的自由体积和大分子长链之间的缠结。 7. _______________ 型压延机在用于生产薄而透明薄膜的压延成型过程中，显示出明显优于__________型压延机的功能。 8. 双辊式压延机通常用于________ 和压片，目前以三辊式和四辊式压延机用得最为普遍。一般 _______ 压延用三辊式压延机较多，而_______压延较多用四辊式压延机进行压延。 9. 化学纤维制造可以概括为四个工序： 。 10.橡胶制品成型前的准备工艺包括： 、 、 、__________等工艺过程，在这些工艺过程中， 和 ________ 是最主要的两个工序。 11.随着高分子化合物相对分子质量的增加，高分子材料的 黏度 增加， 加工流动性 下降， 成型_困难。 ○12．橡胶在开炼机中混炼时，配合剂是靠 堆积胶_夹带混入胶料中的。（机械作用、辊筒） 14．橡胶加工过程中的主要配合剂有 硫化剂、补强填充剂、软化剂、增塑剂、防老剂 等。 15．高分子材料制品生产中，聚合物与其它物料混合进行配料后才能进行成型加工。混合设备是完成混合操作工序必不可少的工具。混合设备品种很多，主要有： 间歇式、连续式、分布式、分散式、高强度、中强度和低强度混合设备_等。 ○19．冷拉伸是指_室温至Tg 附近，热拉伸取向在___Tg-Tf 或Tm_范围内进行。 31. 高聚物的结构包括高分子_链_结构（它包括_高分子链的近程结构_和_高分子链的远程结构_）及高分子的_聚集态_结构，它由_晶态结构、非晶态结构、取向态结构、液晶态结构_和织态结构。 32. _热塑_性高分子能在适当的溶剂中溶解，加热时也能熔融，它的几何形态有 线型 和_支链型_；热固_性高分子既不能在溶剂中溶解，受热也不熔化，它的几何形态是_体型_。 33.高聚物在力学性能上表现出来的最大特点是：在一定条件下呈_粘_弹性；具有突出的_高_弹性。 34.高聚物只有在_张应力_作用下才能产生银纹，且其方向总是与银纹面_垂直_。 ○35.高聚物熔体是一种高弹性流体，它在流动时存在三种基本变形即__能量耗散形变、可恢复弹性形变、破裂。 36.在研究聚合物液的流动规律时，为简化计算，有如下四点假设： 液体不可压缩、等温流动、管壁处无滑移、粘度不随时间变化。 50.制备性能良好的高分材料的三个关键因素：适宜的材料组成 、正确的成型加工方法和合理的成型机械及模具。 塑化 注射充模 固化 机头口模 定型装置 倒L 斜Z 原料的塑炼 橡胶 塑料 原料制备 纺丝流体的制备 化学纤维的纺丝成型 化学纤维的后加工 原材料处理 生胶的塑炼 配料 胶料的混炼 生料的塑炼 胶料的混炼 塑料件检验标准.txt爱情是艺术，结婚是技术，离婚是算术。这年头女孩们都在争做小“腰”精，谁还稀罕小“腹”婆呀？高职不如高薪，高薪不如高寿，高寿不如高兴。检验标准 塑料件检验标准 1目的 本标准为IQC对塑料（包括五金件）来料检验、测试提供作业方法指导。 2适用范围 本标准适用于所有须经IQC检验、测试塑料（包括五金件）来料的检测过程。 3职责 IQC检查员负责按照本标准对相关来料进行检验、测试。 4工具 卡尺（精度不低于）。 打火机。 5外观缺陷检查条件 距离：肉眼与被测物距离30CM。 时间：10秒钟内确认缺陷。 角度：15-90度范围旋转。 照明：60W日光灯下。 视力：以上（含较正后）。 6检验项目及要求 塑壳 a.所有外观面光滑过渡、无注塑不良。 b.外观面无划伤、痕迹、压痕。 c.非喷涂面不能有喷涂印。 d.喷涂均匀完整、不粗糙、无暗纹、亮斑，不能有局部堆积，少油，纤维丝。喷涂是否牢固，硬度是否符合要求。 e.喷涂层色差光泽均匀、光亮。 6. 尺寸 测量下列尺寸，所有尺寸均须同图纸吻合或与样板一致。 a.五金槽的尺寸。 b.外型轮廓。 c.定位孔位置 d.特殊点位置及规格（超声线）。 a.原材料是符合相关设计要求。 b.防火材料应用打火机做实验（需在确保安全的条件下进行）。 a.将胶壳与相应的保护板、五金、支架等配件试装应配合良好。 b.必要时应取1-3个胶壳试超声，超声缝隙应均匀一致，焊接良好。 五金件 测量五金的尺寸，须与样品或BOM一致。 目测检查五金的色泽是否与样品一致，是否有划伤、变形，电镀层脱落等。 7检验方法 外观 使用目测法检查被检品的外观。 尺寸 常用模具材料牌号对照表 类别中国钢号通用钢号钢材特性 塑胶模具钢3Cr2Mo P20（美国）预硬塑胶模具钢 3Cr2NiMo 718（瑞典）超预硬塑胶模具钢 4Cr13 S136（瑞典）抗腐蚀塑胶模具钢 1CrNi3 NAK80（日本）镜面塑胶模具钢 3Cr17Mo M300（奥地利）耐腐蚀塑胶模具钢五金模具钢CrWMn SKS3（日本）不变形油钢 Cr12MoV SKD11（日本）耐磨韧性铬钢 8407（瑞典） 热作模具钢4Cr5MoV SKD61（日本）通用热作模具钢 H13（美国） 常用高品质模具钢对照及特性 冷作模具钢 CrWMn/SKS31/105W/Cr6高硬度，中等淬透性，价格低廉。 207-255 820-840 下料模、冲头、成型模、搓丝板顶出杆及小型塑料压模 等。 9Mn2V/O2/DF-2 具有良好冲载能力，热处理变形小。≤229 780-800 厚度小于6mm以下的小型冲压模具及切纸机、刀具等。 9CrWMn/O1/SKS3/DF-3/100Mn/CrW4 淬火变形小，具有良好的刃口保持能力，热处理变形小。197-241 820-840 薄片冲压模、手饰 压花模等。 9SiCr/X100Cr/MoV51具有高硬度良好的韧性和较好的抗回火稳定性。197-241 860-880 下料模、冲头、搓丝板、压印模、顶出杆等 Cr5Mo1V/A2/SKD12/XW-10/210/Cr12空冷淬硬性铬钢，韧性极佳，高耐磨损性和抗腐蚀能力。≤255 950-1000 拉伸模、压花模、下料 模、冲压模、及耐磨塑料模等。 Cr12/D3/SKD1/X165Cr/MoV12高碳铬钢，具有高耐磨性和抗腐蚀能力。217-269 950-980 应用于小动载条件下要求高耐磨形状简单的拉 伸模及冲载模。 Cr12MoV/X155Cr/VMo121具有良好的淬透性，高耐磨性，韧性高。 207-255 1000-1020 下料模、冲头、滚丝轮、剪刀片、冷镦模、 陶土模及热固塑料成型模等。 Cr12Mo1V1/D2/SKD11/W-42具有良好的淬透性，高韧性，高耐磨损性，强韧性极佳，并具有良好的抗回火稳定性，热处理变形小。≤255 1000-1020 重型落料模、冷挤压模、深拉伸模、滚丝模、剪刀片、冷镦模、陶土模等。 7Cr7Mo2V2Si具有高韧性，高耐磨损性，热处理变形小。 241-269 1100-1150 适用于要求强韧性及高冲击载荷下工作的冷镦、冷冲等作业模具，特别适用于标准件和钢球的冷镦模具及汽车弹簧钢板的冲孔、冲头 7CrSiMnMoV 火焰淬火模具钢,具有高淬透性,淬火温度范围宽,可用火焰加热淬火,并具有良好堆焊性217-241 880-910 应用于要求热处理变形小而施以火焰加热局部淬火的大型镶块模具及冲压厚度、≤7mm钢板大冲压模具和剪切下料模、切纸刀、陶土模及轧辊等。 热作模具钢 5CrMnMo淬透性一般，价格较低，淬火后硬度和5CrNiMo相近，而塑性韧性相对低一些。197-241 820-850 用于制造形状简单，厚度 小于250毫米的小型热锤锻模。 5CrNiMo/L6/56Cr/NiMoV7淬火后综合力学性能较好，热强性和淬透性一般 197-241 830-860 用于制造形状简单，工作温度一般，厚度在250~350毫米之间的中型热锤锻模块。 5CrNiMoV/SKT4 淬透性，淬硬性较5CrNiMo、5CrMnMo显著改善。≤240 830-880 用于制造厚度＞350毫米，型腔复杂，受力载荷 较大的大型锤锻模或锻造压力机热锻模。 4Cr5MoSiV1/SWG8407/H13/H13ESR/SKD61/X40Cr/MoV51具有良好耐热性，抗热疲劳性能及耐液态金属冲蚀性能，高淬透性，优良综合力学性能，较高的抗回火稳定性。≤235 1020-1050 用于制造冲击载荷较大，型腔复杂的长寿命锤锻模或锻造压力机用模具或镶块；以 1.塑料: 是利用单体原料以合成或缩合反应聚合而成的材料，由合成树脂及填料、增塑剂、稳定剂、润滑剂、色料等添加剂组成的。(几乎等同于塑胶) 2.热塑性塑料：指加热后会熔化，可流动至模具冷却后成型，再加热后又会熔化的塑料. 3.热固性塑料是指在受热或其他条件下能固化或具有不溶（熔）特性的塑料，如酚醛塑料、环氧塑料等.(不可回收利用) 4.加工方式（一次加工）: 膜压、层压、注射、挤出、吹塑、浇铸塑料和反应注射塑料等多种。膜压塑料多为物性的加工性能与一般固性塑料相类似的塑料；层压塑料是指浸有树脂的纤维织物，经叠合、热压而结合成为整体的材料；注射、挤出和吹塑多为物性和加工性能与一般热塑性塑料相类似的塑料；浇铸塑料是指能在无压或稍加压力的情况下，倾注于模具中能硬化成一定形状制品的液态树脂混合料。 5．成型方式：压塑（模压成型）、挤塑（挤出成型）、注塑（注射成型）、吹塑（中空成型）、压延，发泡成型等 6．塑料助剂又叫塑料添加剂，是聚合物（合成树脂）进行成型加工时为改善其加工性能或为改善树脂本身性能所不足而必须添加的一些化合物。包括增塑剂、热稳定剂、抗氧剂、光稳定剂、阻燃剂、发泡剂、抗静电剂、防霉剂、着色剂和增白剂(见颜料)、填充剂、偶联剂、润滑剂、脱模剂等。其中着色剂、增白剂和填充剂不是塑料专用化学品，而是泛用的配合材料。 7．母料：增强塑料内被纤维或其他增强材料分散于其中的树脂组分或基料。复合材料中的连续相，称母料或基料。由载体树脂、填料和各种助剂组成的。分为1.填充母料；2.色母料；3.阻燃母料；4.聚烯烃稳定化母料；5.功能性母料；6.其他专用母料8．吹膜机工作原理：将干燥的聚乙烯粒子加入下料斗中，靠粒子本身的重量从料斗进入螺杆，当粒料与螺纹斜棱接触后，旋转的斜棱面对塑料产生与斜棱面相垂直的推力，将塑料粒子向前推移，推移过程中，由于塑料与螺杆、塑料与机筒之间的摩擦以及粒子间的碰撞磨擦，同时还由于料筒外部加热而逐步溶化。熔融的塑料经机头过滤去杂质从模头模口出来，经风环冷却、吹胀经人字板,牵引辊,卷取将成品薄膜卷成筒。 9．滚塑又称旋转成型、旋转浇铸成型。一种热塑性塑料中空成型方法。即先将粉状或糊状物料注入模内，通过对模具的加热和纵横向的滚动旋转，使物料借自身重力作用和离心力作用均匀地布满模具内腔并且熔融，待冷却后脱模而得中空制品。 10．中空成型原理：利用聚合物推迟高弹形变的松驰时间的温度依赖性,在聚合物玻璃化温度以上的Tf附近,使聚合物半成品(管,中空异型材等)快速变形,然后保持形变,在较短时间内冷却到玻璃化温度或结晶温度以下,使成型物的形变被冻结下来,这就是中空成型的粘弹性原理。 11.挤出吹塑挤出吹塑的工艺流程包括:①管坯的形成:由挤出机挤出,并垂挂在安装于机头正下方的预先分开的型腔中;②当下垂的型 塑胶制品厂家检验一般标准 1. 目的 本规范旨在定义×××塑胶制品品质标准，为产品设计者提供达到产品图纸图面要求的系统，为质检员提供塑胶制品检验与判定的参考依据，同时是模具及塑胶制品供应商对×××品质要求认知的准则。 2. 范围 本规范适用于×××中试验证、生产组装所需塑胶制品的成品、部品及其表面的喷油、印刷。 3. 职责 本规范由质量保证部和中试部负责制定，质量保证部负责实施和维护。 4. 定义 4.1 缺陷 发生危险影响产品的安全性能，或产品使用性能不能达到所期望的目标，或显著的降低其实用性质，或不影响产品的实用性但影响产品外观的缺点。 4.2 塑胶制品外观缺陷 4.2.1 欠注———射胶量不足，制件缺料或不饱满。 4.2.2 毛边———分模面挤出的塑胶。 4.2.3 缩水———材料冷却收缩造成的表面凹陷。 4.2.4 凹痕凸起—制件受挤压、碰撞引起的表面凹陷和隆起。 4.2.5 融接痕——塑胶分支流动重新结合的发状细线。 4.2.6 水纹———射胶时留在制件表面的银色条纹。 4.2.7 拖伤———开模时分模面或皮纹拖拉制件表面造成的划痕。 4.2.8 划伤———制件从模具中顶出后，非模具造成的划痕。 4.2.9 变形———制件出现的弯曲、扭曲、拉伸现象。 4.2.10 顶白———颜色泛白，常出现在顶出位置。 4.2.11 异色———局部与周围颜色有差异的缺陷。 4.2.12 斑点———与周围颜色有差异的点状缺陷。 4.2.13 油污———脱模剂、顶针油、防锈油造成的污染。 4.2.14 烧焦———塑胶燃烧变质，通常颜色发黄，严重时炭化发黑。 4.2.15 断裂———局部材料分离本体。 4.2.16 开裂———制件本体可见的裂纹。 4.2.17 气泡———透明制品内部形成的中空。 4.2.18 色差———实际颜色与标准颜色的差异。 4.2.19 修饰不良—修除制件毛边、浇口不良，过切或未修除干净。 4.3 喷油涂层外观缺陷 4.2.1 泪油———油膜向下流动聚集的泪滴状突起。 4.2.2 油泡———喷油涂层表面泡状突起。 4.2.3 油滴———喷溅到制品表面的油点。 4.2.4 杂质———被喷油涂层包覆的尘点、尘丝。 4.4 表面等级 4.4.1 ×××使用罗马数字和英文字母组成的编码指示塑胶制品不同等级的表面或区域，表面的重要程度用罗马数字分类区分，最终使用者目视频率用英文字母排列区分。 4.4.2 Ⅰ类：重要的外部表面。包括：外壳制件的产品正面、上面或指定面的表面，或其它制件与外壳组装后露在产品正面、上面或指定面的表面。 4.4.3 Ⅱ类：除Ⅰ类外，次要的外部表面。 4.4.4 Ⅲ类：内部表面。 高分子材料加工助剂简答复习题及答案 公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI- 1.如何选用助剂？综合考虑哪些因素？ 考虑注意以下几点: 1助剂与树脂之间的相容性； 2助剂的耐久性，助剂的损失主要来自挥发、抽出和迁移； 3助剂对加工条件的适应性、制品用途对助剂的制约、助剂配合中的协同作用和相抗作用。 2.助剂按其作用分可分为哪几类？举例说明 稳定化助剂，常用的稳定化剂有抗氧剂、光稳定剂、热稳定剂、防腐剂等； 改善力学性能的助剂，包括聚合物的硫化（交联）体系所用的各类助剂、补强剂、填充剂、偶联剂、抗冲击剂等； 改善加工性能的助剂，包括润滑剂、脱模剂、塑解剂、软化剂等； 柔软化和轻质化的助剂，包括增塑剂和发泡剂； 改善表面性能和外观的助剂，包括润滑剂、抗静电剂、防雾滴剂等； 难燃化助剂，主要是指阻燃剂，分支是烟雾抑制剂。 3.聚氯乙烯加工时为什么要添加热稳定剂，所用热稳定及有哪些品种，大约用量 是多少？ 因为聚氯乙烯是极性高分子，分子链间的吸引力强，需要加热到160℃以上才能塑化成型，但聚氯乙烯在120-130℃就会分解，产生氯化氢，加工温度高于分解温度，所以需要使用热稳定剂。种类包括铅盐、金属皂类、有机锡、液体复合稳定剂，大约用量是3-6份。 4.影响高分子材料热降解的因素有哪些，如何影响？ 答：一、分子链的结构影响，PVC脱HCl后形成双键，使聚合物热稳定性下降，并且颜色会越来越深；二、氧的影响，加速PVC脱HCl；三、HCl的影响，HCl对降解有催化加速的作用；四、临界尺寸的影响，当达到临界尺寸时可以认为HCl的自动催化作用开始消失；五、增塑剂的作用，PVC脱HCl的速度对特定浓度的每一种增塑剂都有一个最小降解速度值。 5.塑料与纤维制品如何防止静电危害? 答：一方面减轻或防止摩擦以减少静电的产生外，另一方面是使已产生的静电尽快泄露掉，从而防止静电的大量积累。泄露静电的方法包括通过电路的直接传导、提高环境的相对湿度和采用抗静电剂。 6.热稳定剂的性能主要受哪些因素影响,如何与其它助剂配合？ 答：一、结合脱出的HCl，终止其自动催化作用；二、置换分子中活泼的氯原子，抑制脱氯化氢反应；三、能与聚烯结构进行双键加成反应，清除或减少制品的变色和颜色加深；四、防止聚烯结构的氧化。 7.特殊食品药品包装材料用增塑剂有何限制？ 塑料原料与助剂 第一套题 一、填空(20分) （答案写在答题纸上） 1.世界上第一个人工合成塑料是 2.聚氯乙烯的生产方法有、、、 3.PP是常见塑料品种中密度最小的，其密度大约 g/cm3 ，PP的性能最好；从分子结构上看PP有、、结构 4.热塑性塑料力学性能测试时，国家标准规定的环境条件中温度℃，空气相对湿度，大气压 kPa 5.ABS中A是起的作用是 B是起的作用 是 S是起的作用是。 6. 锦纶、涤纶、丙纶、氨纶在纺织行业上应用的非常广泛，它们对应的塑料品种分别是 、、、。 7.常用的工程塑料有、、、 、。 8.聚酰胺是由和或缩聚而成的。PA1010是由和缩聚而成的。 9.由于有些塑料品种的极性较强以吸收空气中的水分，所以在这类聚合物成型加工时需要进行干燥处理，请你写出几种这类塑料品种：、、、。 10.PC的生产方法有和。 11.在热塑性塑料种PMMA在和方面是最优秀的。 12.PE和PP耐候性不是很好的原因是。 13.PMMA在和方面最优秀。 14.合成PU的主要原材料是和。TDI和MDI 属于 。聚酯型PU和聚醚型PU的分类是按的种类来确定的。PU最大特点是具有很好的和。 15. PI在方面最优。聚砜的种类有、 、、。 16.PPO在方面最优。PPS的中文名名称是。 17.耐热性最高的热塑性塑料品种是。 18.享有“塑料王”之称的塑料是，其耐温和性 19.PEEKP和PEKK的中文名称是和。 二简答题（30分）（答案写在答题纸上） 1、热塑性塑料与热固性塑料的区别（3分） 2、塑料的特点是什么？塑料的应用有哪些？（4分） 3、试述两种悬浮法生产的聚氯乙烯的区别？（3分） 4、聚氯乙烯加工时为什么要添加热稳定剂，所用热稳定及有哪些品种，大约用量是多少？（5分） 5目前应用的ABS和传统的ABS相比在组分上有什么变化，有哪些种类的类似聚合物。 （3分） 7、PET是一种结晶聚合物，从高分子物理的角度来说明在生产PET类饮料瓶（需透明性好），应注意的工艺问题。（4分） 8、任意写出5种热固性塑料以及它们的应用领域（3分） 三、判断并改错（10分） 1.按聚氯乙烯型号分类时，其型号越小分子量越小 2011/2012 2 塑料原料与助剂 高分子科学与工程学院 一、填空（25分，每空0.5分） 1、世界上第一个塑料品种是 （1） ，俗称 （2） ，它是用 作 增塑剂制得的；第一个人工合成的塑料品种是 (3) 。 硝酸纤维素 赛璐珞 樟脑 酚醛塑料 2、塑料是指以 为基础，加入 制得的高分子有机化合物，在一定条件(如 温度、压力等)可塑成一定形状的、并且在常温下保持形状不变的材料；根据受热后的变化 分为 和 ；根据使用性能和范围分 为 、 、 。 树脂 助剂 热塑性塑料 热固性塑料 通用塑料 工程塑料 特种塑料 3、五大通用塑料包括 (4) ， (5) ， (6) ， (7) ， (8) PE 、PP 、PVC 、PS 、ABS 4、五大工程塑料包括 (4) ， (5) ， (6) ， (7) ， (8) PA 、PC 、POM 、PPO 、PBT 5、具有“塑料王”之称的塑料为 ； 耐辐射性为塑料之冠； 聚四氟乙烯、聚酰亚胺PI 6、第一代聚乙烯为 (9) ，第二代为 (10) ，第三代为 (11) ， 第四代为 (12) 和 。 低密度聚乙烯（LDPE ） 高密度聚乙烯（HDPE ） 线性低密度聚乙烯（LLDPE ）很低密度 聚乙烯（VLDPE ） 超低密度聚乙烯（ULDPE ） 7、写出下列缩写所代表塑料的全称： EV A 乙烯-醋酸乙烯（酯）共聚物 EEA 乙烯-丙烯酸乙酯共聚物 PS 聚苯乙烯 AAS /ASA:丙烯腈-苯乙烯-丙烯酸酯三元共聚物 ; AS /SAN:丙烯腈 -苯乙烯共聚物 MBS ：甲基丙烯酸甲酯-丁二烯-苯乙烯三元共聚物 SBS ：苯乙烯-丁二烯-苯乙烯的嵌段共聚物； PA66聚己二胺己二酰胺 PA610聚己二胺癸二酰胺 PET （聚对苯二甲酸乙二醇酯） PBT(聚对苯二甲酸丁二醇酯） PEN （聚萘二甲酸乙二醇酯） PTT(聚对苯二甲酸丙二醇酯) PCT （聚对苯二甲酸-1,4-环己烷二甲酯） PBN （聚萘二甲酸丁二醇酯） PF 酚醛树脂 AF 氨基树脂 UF 尿素甲醛（脲醛）树脂 MF 三聚氰胺甲醛（蜜胺）树脂 EP 环氧树脂 UP 不饱合聚酯树脂 PI 均苯型聚酰亚胺 PEI 聚醚酰亚胺 PAI 聚酰胺酰亚胺 BMI 双马来酰亚胺 PPO 聚苯醚 PPS 聚苯硫醚 PTFE 聚四氟乙烯 PFA 四氟乙烯-全氟烷基乙烯基醚共聚物 FEP （F46)四氟乙烯-六氟丙烯共聚物 E/TFE 乙烯-四氟乙烯共聚物) E/CTFE 乙烯-三氟氯乙烯共聚物 学期学年拟题学院（系）: 适 用 专 业: 鸿准《塑模》试题 ***注意：考试作弊一律下学期重修 以课堂复习为主线，有些未讲的作为学习参考。 一、填空题 1.塑料是指以高分子合成树脂为主要成份、加上添加剂（助剂）所组成的材料。 2.常用添加剂有增塑剂、填充剂、稳定剂、润滑剂、着色剂、发泡剂、增强材料等。 3.按塑料的分子结构分类可分为：热固性塑料与热塑性塑料。 4热塑性塑料具有线型分子链或支架型结构，加热变软，泠却固化后可逆。热固性塑料具有网状分子链接构，加热软化，固化后不可逆 5. 通用塑料是指产量大，用途广，价格低廉的一类塑料。通用塑料六大品种是聚乙烯，聚丙烯，聚氯乙烯，聚苯乙烯，醛酚塑料，氨基塑料。 6. 机械性能高，可替代金属而作工程材料的一类，如尼龙，聚碳酸脂，聚甲醛，ABS等是工程塑料。 7. 塑料物态是指玻璃态、高弹态、粘流态三态。 8. 塑料在一定温度压力作用下，能够充满模具型腔各部分的性能，称作流动性。 9.模具表面粗糙度比制品要低一级 10. 壁厚太小，强度及刚度不足，塑料填充困难，壁厚太大，增加冷却时间，降低生产率，产生气泡，缩孔等，要求壁厚尽可能均匀 一致。 11.加强筋设计原则，中间加强筋要低于外壁0.5 mm 以上，使支承面易于平直，应避免或减小塑料的局部聚积，筋的排例要顺着在型 腔内的流动方向。 12. 支承面一般不以整个平面作为支承面，而取而代之以边框，底脚作支承面。 13. 塑件转角处都要以圆角（圆弧）过渡，因尖角容易应力集中。 14. 塑件的孔三种成型加工方法（1）模型直接模塑出来（2）模塑成盲孔再钻孔通。（3）塑件成型后再钻孔，先模塑出浅孔较好。 15.热塑性塑料中软而有弹性的，如聚乙烯，聚丙烯，聚甲醛等制品，内外侧凹和凸起浅的可强制脱模。 16. 塑件中的螺纹可用模塑成型出来，或切削方法获得，通常拆装或受力大的，要采用金属螺纹嵌件来成型。 17. 为了增加塑料制品整体或某一部位的强度与刚度，满足使用的要求，常在塑件体内设置金属嵌件。 18．由于装潢或某些特殊需要，塑料制品的表面常有文字图案，主要有三种，凸字，凹字和凹底凸字。 19. 加工花纹方法有电火花加工，照像化学腐蚀，雕刻冷挤压。 20. 注射成型机按用途分为热塑性塑料注射成型机，热固性塑料注射成型机。 21.注射成型机按外形分为立式，卧式，角式。 22. 一般以注射量表示注射机的容量，XS – ZY-125表示：一次最大注射量为125立方厘米的螺杆注射成型机。. 23.注射成型三个主要参数是注射温度，注射压力和成型周期。 24. 将塑料由注射机喷嘴引向型腔的信道称浇注系统，其由主流道，分流道，浇口，冷料穴等结构组成。 25. 成型零件是直接构成塑料件形状及尺寸的各种零件，由型芯（成型塑件内部形状），型腔（成型塑料外部形状），成型杆，镶块 等构成。 26. 结构零件是构成零件结构的各种零件，在模具中起安装，导向，机构动作及调温等作用。 27.按注射模具的总体结构特征分为单分型面模具、双分型面模具、带横向抽芯的分型模具和自动卸螺纹的注射成型模具。 28. 分型面的方向尽量采用与注塑机开模方向垂直，分型面形状有平面，斜面，阶梯面和曲面。 29. 分型面作为主要排气面时，分型面设于料流的末端。 30.浇注系统是指模具中从注射机喷嘴接触处到型腔为止的塑料熔体的流动通道。作用是输送流体和传递压力。 31.. 主流道指喷嘴口起到分流道入口处止的一段，与喷嘴在一轴在线，料流方向不改变。 32.主流道设计成圆锥形，锥角=2°~ 4°，粗糙度Ra≤0.63 ，与喷嘴对接处设计成小半球形凹坑，球半径略大于喷嘴头半经。 33. 分流道是指塑料熔体从主流道进入多腔模各个型腔的通道，对熔体流动起分流转向作用，要求熔体压力和热量在分流道中损失小。 34. 分流道的截面形式有圆形、梯形、u形、半圆形等。 35. 多腔模中，分流道的排布有平衡式和非平衡式。 36. 浇口指流道末端与型腔之间的细小通道。 37.浇口的作用是使熔体快速进入型腔，按顺序填充和冷却材料。 38. 浇口形状一般为圆形或矩形。 39.浇口参数，面积与分流道比为0.03~0.09，长度一般为0.5~2.0mm。 39. 小浇口的优点，改变流体流速，产生热量，温度升高。易冻结，防止型腔内熔体的倒流。便于塑件与浇注系统的分离。 40. 针点式浇口模具采用三板式（双分模面）模具。 41. 对于过分强韧性的塑料，不适合于潜伏式浇口。 42. 型腔结构形式有整体式结构、整体嵌入式，局部镶嵌式和四壁合拼式。 43. 工作尺寸是指成型零件上直接用来成型塑件的尺寸。 44. 成型零部件当型腔全被充满的瞬间，内压力达极大值，大尺寸型腔，以刚度较核为主，小尺寸型腔以强度较核为主。 45. 导向零件有定位，导向及承受测压的作用，类型有导柱导向，锥面导向及斜面导向等。 46. 对于大型，深腔，精度要求不高，特别是薄壁容器，偏芯塑件， 由于压力大，引起型芯与型腔的偏心，导柱难以承受，可采用锥面定位。 47. 斜导柱只起到驱动滑块的作用，滑块的运动平稳性靠导滑槽与滑块间配合精度来保证，滑块的最终位置由锁紧契保证，斜导柱与 滑块斜孔的配合间隙比较大. 48. 使塑件从模具上脱出来的机构称脱模机构或称顶出机构，其动作方向与模具的开模方向是一致的。 塑料加工助剂与应用 摘要：塑料加工助剂是塑料制品制造过程中发挥重要作用的关键因素。随着塑料制品加工的飞速发展，塑料加工助剂的研发越来越被重视。本文通过对塑料加工助剂的概述，逐一分析目前塑料加工过程中使用的各种助剂，对其特点和作用作出评论，并对塑料助剂未来发展方向作出展望。 关键词：塑料加工助剂应用 塑料加工过程中，为了改善聚合物树脂加工性能或为改善树脂本身性能，需添加的一些化学物质。这些化学物质即是塑料加工助剂。塑料助剂在塑料加工中极其重要，在增加塑料制品稳定性、抗冲击性、阻燃性、抗氧性等方面发挥决定性的作用。加工助剂的选择和使用，会对塑料制品的化学分子结构产生影响，从而改变制品加工性和应用性，对产品特性的改善起着决定性的作用。可以说，它不但改善了加工条件，更主要的是从某些方面改进了或提高了塑料制品的性能，从而扩大了其应用领域。 一、塑料加工助剂概述a 随着现代生产生活对塑料制品需求越来越大，塑料制品的种类、样式也越来越复杂，多样，这就要求塑料加工技术不断进步，塑料加工助剂是塑料加工过程中非常重要的因素。塑料加工助剂的种类繁多，性能各异，用于改善树脂的加工性能、稳定性能，或改变树脂分子结构，赋予制品新的功能。在现代塑料加工业中，对塑料加工助剂的使用越来越重视。 塑料加工助剂一般分为功能性助剂和工艺性助剂。功能性助剂具有化学特性，提高塑料的性能，如抗氧剂、紫外光吸收剂等。工艺性助剂改善塑料旳被加工性，从而使塑料制品获得良好的品质。例如：内润滑剂、外润滑剂等。 随着环保节能日益受到重视，塑料助剂的发展必须在环保节能基础上，体现其功能性、高效性、差异性、领域扩展性。未来的塑料助剂的品种开发，不仅要着眼于塑料制品加工和应用性能的提高，更要适应塑料加工技术日新月异的变化。这就要求加强助剂行业与加工行业的相互联系，促进助剂开发与应用的结合。 [1] 二、主要加工助剂及应用 塑料工业的快速增长，推动了塑料助剂技术的发展，目前塑料加工助剂主要有以下几种： 1.增塑剂和热稳定剂 增塑剂增加聚合物树脂的可塑性，制品具有柔软性。根据塑料制品对柔软度塑料原料与助剂问答
塑料改性常用助剂
塑料模具绪论
聚合物成型加工部分题库及答案
塑料件检验标准
常用模具材料牌号对照表
塑料加工知识题库 带答案
塑胶制品检验一般标准
高分子材料加工助剂简答复习题及答案

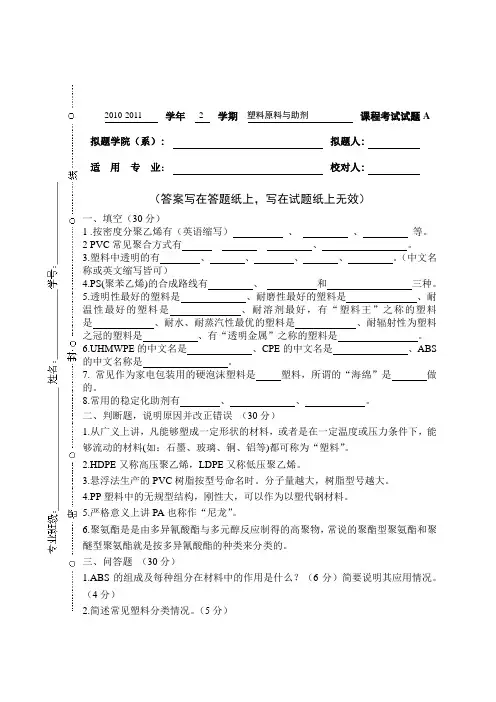

塑料原料与助剂两套题
知识点(原料与助剂)
塑料注射模习题与答案
塑料加工助剂与应用
