三维地震解释系统
地震资料采集技术之三维地震观测系统介绍
一、45°斜线法
将该观测系统置上坐标，如图。图上炮点与第1道距离称 为最小炮检距，为50m；炮点与第24道距离称为最大炮检 距，为1200m；每个三角形顶点代表地下面元，相邻面元 间距为25m；地面上施工测线长度为1200m，地下观测范 围为600m (12.5～612.5m)。
。。。。。。
1234 。。。。。。。。。
二、多次覆盖观测系统简介
在多次覆盖观测系统综合图上有4种线：深棕色45°斜线表 示共炮点道集，24道；蓝色135°斜线表示共检波点道集， 12道；垂线表示共CDP道集，6道；蓝色水平线表示共炮 检距道集，道数与炮数相等。
二、多次覆盖观测系统简介
参数设汁 CMP点距，由地质任务确定； 道间距，等于2倍CMP点距； 炮间距，等于道间距的整数倍，与覆盖次数直接相关； 最小炮检距，主要考虑因素为最浅目的层深度和多次波压制； 最大炮检炬，受多种因素制约，通常主要考虑最深目的层深度、 动校正拉伸畸变、多次波压制等因素； 覆盖次数，取决于本工区原始资料信噪比，通常为数十次；
二、多次覆盖观测系统简介
实例2 胜利油田地质模型及胜利地震物理模型的二维偏移 剖面
二、多次覆盖观测系统简介
实例3 炮点和接收点不在一条直线上如何理解？
40米 40米 检波点1
检波点12
40米 40米 检波点1
检波点12
40米 40米 检波点1
检波点12
二、多次覆盖观测系统简介
实例3 炮点和接收点不在一条直线上如何理解？
二、多次覆盖观测系统简介
排列形式表示法 经过多年实际应用，国内在二维多次覆盖排列表示方法上基 本得到统一，介绍如下。 二维观测系统排列参数：CDP间距25m，中心放炮，排列总 道数80道，道距50m，偏移距125m。 写成排列形式：2075―125―50―125―2075m，其中50表示 道间距50m，125表示偏移距，2075为最远道检波点与炮点之 间的距离，即最大炮检距。显然，这种表示形式简明扼要。 二维观测系统覆盖次数：炮点距200m，即排列向前滚动4个 道距，根据公式计算，80/2/4=10，覆盖次数10次。
三维地震构造解释技术
三维地震构造解释技术X陈树光,陈恭洋(长江大学地球科学学院,湖北荆州 434023) 摘 要:本文详细论述了三维精细构造解释的方法和流程。
对层位标定、层位解释、速度求取、成图及圈闭有效性分析等每个步骤的方法给以具体论述。
从而为从事三维精细构造解释的人员提供借鉴。
关键词:三维精细构造解释;相干体;三维可视化;有效圈闭 中图分类号:P631.4+43 文献标识码:A 文章编号:1006—7981(2010)02—0093—02 地震资料的精细解释是地质构造、储层预测准确性的前提条件,而地震资料精细解释的前提是层位的精细标定。
本次研究首先通过制作合成记录,做好层位的精细标定和对比[1]。
在此基础上利用工作站解释软件完成了解释工作。
在解释中充分利用工作站的各种特别功能及各种新的解释方法,更多地利用人的视觉作用,直接从三维数据体中发掘出隐含的地质信息,最终直观、真实地反映出原始的“三维地质模型”。
1 三维地震资料精细解释1.1 解释流程三维地震勘探资料解释工作是利用地震数据解释系统,以人机联作的解释方法进行。
以偏移数据体为基础,方差数据体为辅助、相互验证。
把技术人员对井田构造规律和波组特征的认识及经验与解释系统的智能软件相结合,全面开展解释工作。
解释工作的一般流程(如图1)所示。
图1 三维地震解释流程1.2 地震反射层位精细标定1.2.1 利用人工合成记录标定地震反射层位使用合成记录标定地震反射层位是一种经济有效的方法。
声波测井资料是制作合成记录的重要资料,但由于它的精度受井径变化、泥浆浸泡、能量衰减等因素的影响,因此,若想得到精度较高的标定结果,应对测井资料作环境校正[2]。
能量衰减影响在声波时差曲线上表现为时差急剧增大,即所谓的声波跳跃。
声波跳跃比较容易识别,在产生声波跳跃的层段,采用校正井径的方法进行逐点估算与校正。
图2 地震层位的标定1.2.2 匹配滤波匹配滤波是以井中地震为主,对地面地震资料进行时移和相位旋转,使地面地震资料最大相似于井中地震资料(人工合成记录或VSP),从而达到对地震反射层位进行标定的目的。
三维地震资料解读

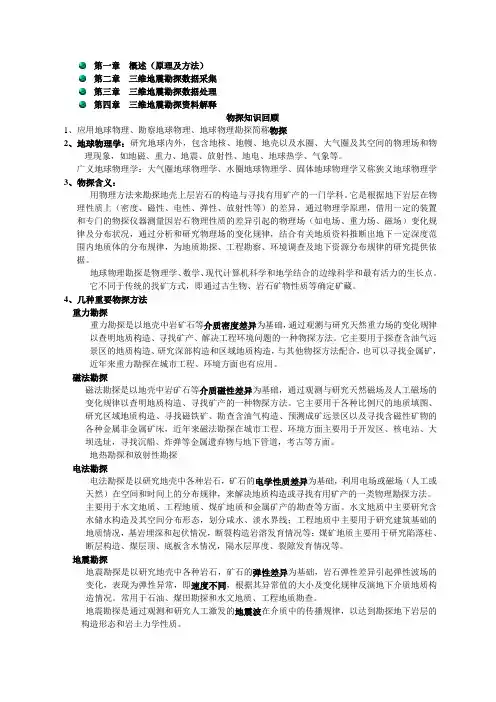

第一章概述（原理及方法）第二章三维地震勘探数据采集第三章三维地震勘探数据处理第四章三维地震勘探资料解释物探知识回顾1、应用地球物理、勘察地球物理、地球物理勘探简称物探2、地球物理学：研究地球内外，包含地核、地幔、地壳以及水圈、大气圈及其空间的物理场和物理现象，如地磁、重力、地震、放射性、地电、地球热学、气象等。
广义地球物理学：大气圈地球物理学、水圈地球物理学、固体地球物理学又称狭义地球物理学3、物探含义：用物理方法来勘探地壳上层岩石的构造与寻找有用矿产的一门学科。
它是根据地下岩层在物理性质上（密度、磁性、电性、弹性、放射性等）的差异，通过物理学原理，借用一定的装置和专门的物探仪器测量因岩石物理性质的差异引起的物理场（如电场、重力场、磁场）变化规律及分布状况，通过分析和研究物理场的变化规律，结合有关地质资料推断出地下一定深度范围内地质体的分布规律，为地质勘探、工程勘察、环境调查及地下资源分布规律的研究提供依据。
地球物理勘探是物理学、数学、现代计算机科学和地学结合的边缘科学和最有活力的生长点。
它不同于传统的找矿方式，即通过古生物、岩石矿物性质等确定矿藏。
4、几种重要物探方法重力勘探重力勘探是以地壳中岩矿石等介质密度差异为基础，通过观测与研究天然重力场的变化规律以查明地质构造、寻找矿产、解决工程环境问题的一种物探方法。
它主要用于探查含油气远景区的地质构造、研究深部构造和区域地质构造，与其他物探方法配合，也可以寻找金属矿，近年来重力勘探在城市工程、环境方面也有应用。
磁法勘探磁法勘探是以地壳中岩矿石等介质磁性差异为基础，通过观测与研究天然磁场及人工磁场的变化规律以查明地质构造、寻找矿产的一种物探方法。
它主要用于各种比例尺的地质填图、研究区域地质构造、寻找磁铁矿、勘查含油气构造、预测成矿远景区以及寻找含磁性矿物的各种金属非金属矿床，近年来磁法勘探在城市工程、环境方面主要用于开发区、核电站、大坝选址，寻找沉船、炸弹等金属遗弃物与地下管道，考古等方面。
三维地震解释
2 用水平切片直 接做构造图。
三、三维 地震的地 震相解释：
1 层振幅 切片的解 释或者说 提取目的 层振幅， 由振幅 异 常带解释 微相、砂 体展布。
1.什么情况下所做的构造图才能实现既做了空 校又使用了变速? 2.一个三维构造圈闭图和二维圈闭图一般会有 哪些差地震相与二维地震相
无菲尼尔带现象
2.三维地震 可消除侧反 射影响，因 而背斜圈闭 形态与大小 比较真实。 不像二维地 震由于侧反 射影响，背 斜往往变宽， 变大，尤其 是低幅度背 斜的失真明 显。
3.三维地震在纵、横两个方向上密集设置测点，测点距 一般20-100m，常见为50×50或50×75m，因而在地下 每20-37.5m获得一个信息，使水平分辩率显著提高。
章三维地震资料的解释
三维地震的六个特点：真归位后交点闭 合、无侧反射、水平分辨率高，具水 平切片和层振幅显示功能、人机联作 解释、彩色显示
三维地震的构造解释
一、三维地震 资料的特点
1.与二维相比， 三维可以做到真 正的空间归位， 因此三维偏移资 料上无闭合差， 剖面上的背斜、 断层等形态、大 小、位置也较准 确。
6.
解释常在工作站上进行。工作站一般包括图象处理机，辅助图象存 储器，数据输入装置和 显示终端。配备的软件包括许多专用的模块。 国内市场上常用的是Landmark工作站，Geoquest工作站，Bouma工 作站等。具软硬件系统成套，由多家石油公司生产销售。
解释过程一般分八个步骤 (1).通过数字化桌输入测点的坐标位置数据，或用 键盘输入。 (2).通过数据化桌输入时间剖面或深度剖面每道的
4.为什么说三维偏移剖面上断层、背斜高点的 形态、大小、位置较准确，而不是最准确呢?
1.陆基孟，地震勘探原理，石油大学出版社，1993年。 2.钱绍瑚，地震勘探，中国地质大学出版社，1989年。 3. Blach, A.H., et al.. Seismic amplitude anomalies associated with thick first Leo sandstone lens,eastern Powder River Basin,Wyoming, Geophysics,1981,46( 11):1519-1527. 4.Brown,A. Interpretafion of three dimentional seismic data,AAPG Memoir.42 1986；5 th edition, 1999. 5. Nelson Jr, H R; F J Hiltormani, C H F Gardner. Instruction to interactive 3D interterpretation; Oil and Gas Journal, 1981 Oct.5.106-139. 6. Gerhardstein A C and A Brown. Interactive interpretation of seismic d ata, 52nd annual interpretational SEG Meeting, SEG1982.
全三维地震解释技术方法与应用
全三维地震勘探解释的技术方法与应用全三维地震解释是从常规三维地震解释中发展而来的一种精细构造解释技术，其流程从形式上看与常规三维地震解释近似，但全三维解释各步骤所应用的技术方法与原有的技术具有较大的区别，在构造及特殊地质体的解释方面具有很强的优势和发展潜力。
全三维地震解释是从基本的三维地震数据体出发，有机地结合面块切片解释技术，相干体切片解释技术，水平切片解释技术，垂直剖面、弯曲剖面及沿层切片等技术，从而实现立体空间解释，大大提高了构造及地质目的体解释的精度。
1、面块切片解释技术面块切片解释是全三维地震解释的主要内容之一，它改变了传统的地震解释方法，真正实现了地下界面的空间解释，面块切片是具有一定时间厚度的，能显示地震波的一种或几种特征值的时间切片组合，它保留了指定厚度内构造变化信息的地质异常体信息，它可以使解释人员快速准确地掌握构造变化情况并捕捉小地质体。
面块切片能显示地震波的六种特征点：波峰、波谷、局部波峰、局部波谷、从正到负的零值点、从负到正的零值点。
能在一张面块切片上显示其中的一种或几种甚至全部特征点，在通常情况下，以地震波的某一波峰或波谷或零值点来对应某一地质层位的顶板或底板；现假设某一目的属的底板对应的是地震波的某一波峰，那么追踪时就追踪地震剖面的这一波峰所在的同向轴，这样就得到了层位追踪结果，相应地断裂构造也自动地在平面上显示出来，如面块切片显示成带有一定时间厚度，则小断层就能显示得更清晰，断面的走向更明显。
2、相干体切片解释技术相干体切片解释是全三维地震解释的又一主要内容，它利用图分析技术，自动检测构造及特殊地质体的异常变化。
所谓相干体是指三维数据相干性的一种三维数据体，当地下存在断层、古河道、陷落柱边界、火成岩边界等不连续变化时，相干体对这类产生突变的部位特别敏感、在相干体切片上，这些异常的显示比常规切片更清晰。
通过对相干体的解释，能清晰的展示断裂构造的分布和走向，解释人员能够在进行地震资料解释前对探区内的断裂构造异常有一个全面的了解与认识。
微机集群三维可视化地震解释&虚拟现实系统

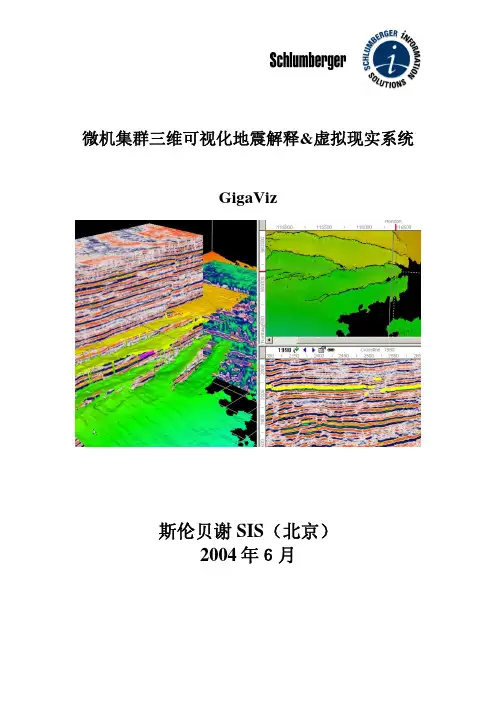

微机集群三维可视化地震解释&虚拟现实系统GigaViz斯伦贝谢SIS（北京）2004年６月GigaViz特点概述GigaViz微机集群三维可视化地震解释&虚拟现实系统是由挪威的地球物理学家和软件编程专家共同开发的一套地震数据三维体解释和可视化软件，利用地震信息进行多方案的地震资料分析和解释，可广泛应用于地震资料真三维解释、AVO资料处理解释、储层预测、资料处理QC分析等地球物理研究的多项工作中。
斯伦贝谢于2003年收购VoxelVision 后,一直致力于：•充分发挥GigaViz在巨型地震数据管理、显示和解释领域的优势。
•将GigaViz整合在油藏综合描述系统GeoFrame中，充分发挥GeoFrame 在数据管理、数据共享及其GeoFrame作为一个综合地学平台的优势。
•继续保持GigaViz能运行在微机集群环境中的优势。
•继续保持GigaViz的虚拟现实技术的优势。
•继续保持GigaViz在运行巨型地震数据时，在显示能力和速度上的领先优势。
经过斯伦贝谢的努力，现已将GigaViz完全整合在GeoFrame环境中（图1），GigaViz和GeoFrame平台中的数据可完全相互共享，从而为客户创造了一个非常方便、灵活的综合油藏应用平台，同时，保持了GigaViz原来已有的技术优势：图1 运行在GeoFrame平台下的GigaViz•海量、快速的数据体浏览和解释：通过先进的地震数据的压缩技术，GigaViz 可以显示比计算机内存大30倍的地震数据体，且数据体处理速度比任何一个三维可视化环境都快。
•多CPU并行解释，独特快速的大数据体解释技术，大大提高了用户的解释效率，实现真正3D空间上的解释。
•突出的地震属性体处理能力：可实时产生地震属性体。
•独特的地震处理的质量控制工具：由于GigaViz对大数据体突出的快速处理能力，使其成为地球物理公司用来作为质量控制的有效工具。
•突出的性价比：低成本的硬件配置，高效率的大数据处理能力，用户可以在一台普通的笔记本电脑上解释20GB的数据•突出的三维体透视技术，可帮助用户快速寻找到目标体。
三维地震解释技术简介
三维地震解释技术简介
三维地震解释技术是一种利用地震数据进行地下结构解释和分析的技术。
传统的地震解释技术主要是基于二维地震剖面进行的，而三维地震解释技术则通过获取并分析大量的三维地震数据，能够更准确地描述地下结构的空间变化。
三维地震解释技术主要包括以下几个方面：
1. 数据获取：通过地震勘探仪器获取地下多个点的地震波数据，并进行处理和整理。
2. 数据处理：对采集的地震波数据进行去噪、滤波、校正等处理，以使其更符合分析要求。
3. 数据解释：利用数据处理后的地震波数据进行地下结构解释，包括地层分析、地震相解释、异常解释等。
4. 数据模型：基于解释结果，建立地下结构模型，对地下层位、分布等进行描述和分析。
5. 可视化展示：通过可视化技术将地下结构模型转化为可视化图像，以便更直观地展示和分析地下结构。
三维地震解释技术在石油勘探、地质灾害预测、城市规划等领域有广泛应用。
它能够提供更全面、更准确的地下结构信息，为相关领域的决策和规划提供科学依据。
复杂地质煤矿中三维地震动态解释技术及应用
复杂地质煤矿中三维地震动态解释技术及应用李忠【摘要】针对常规三维地震解释在复杂地质条件采掘过程中地震信息利用率较低的情况,提出三维地震动态解释技术.以同发东周窑煤矿为工程背景,对三维地震部分区域进行动态解释分析,为5200工作面的布置及工作面平巷掘进进行精细解释、实时导向,提高了三维地震信息利用水平.通过实践可知,三维地震动态解释技术能够为复杂地质矿井准确有效地解决地质问题,确保矿井安全高效生产.%Targeted the situation that the seismic data utilization rate is low in the mining under complex geological conditions, the three-dimensional seismic dynamic interpretation technique is proposed.Taking the Dongzhouyao Coal Mine as the study object, dynamic interpretation are carried out on the areas of three-dimensional seismic, and detailed interpretation and real time guiding are implemented for the layout of the No.5200 working face and the tunneling.The practice show that three-dimensional seismic dynamic interpretation technology is practical, accurate and efficient, and be conducive to mine safety and efficiency.【期刊名称】《山西焦煤科技》【年(卷),期】2017(041)002【总页数】4页(P7-10)【关键词】复杂地质煤层;三维地震;动态解释【作者】李忠【作者单位】大同煤矿集团同发东周窑煤业有限公司,山西大同 037101【正文语种】中文【中图分类】TD163+.1近年来，三维地震勘探技术在煤矿得到了广泛的应用，其成果包含了地下构造及岩性信息，为煤矿勘探提供了理论基础；且与其他勘探方法相比，其勘探周期短、精度高，因此在煤矿勘探阶段得到普遍认可[1-4]. 但在煤矿采掘过程中，特别是复杂地质构造条件的矿井，为保证安全高效生产，采区内小断层、陷落柱、异常区、火成岩侵入区、煤厚变化带等重要地质构造亟待查明，准确预测、实时导向采掘工作面就显得尤为重要[5-6].然而，常规三维地震在煤矿实践应用中存在诸多问题，造成地震资料与实践不能完全结合，成果利用率低，不能充分指导采掘工程。
地震讲义5-三维地震资料的解释
起泥浆柱中质点垂直运动并向下传播的波，在声波测井中称为
斯通利波。其传播速度较低且不呈球面发散(衰减很慢)，很难 通过一般叠加方法压制掉。一般可采用加大井源距等办法减弱
基础，以便更清楚地认识待解释的地震资料，经过哪些数字处理，
那些处理会对地震信号的波形、频谱的影响等等。
二、人机联作解释系统配置
1．硬件设备 1)主机系统
2)数据输入与存储系统
图4-11 地震解释工作站基本硬件配置
2．软件组成与功能
l)系统软件
2)应用软件
应用软件一般包括以下几部分： a.数据输入与管理软件： 软件 d.绘图软件 b.数据显示软件： c.解释 f.处理分析软件
2．等时切片的断层识别 1)标志层同相轴系统中断和错断，或者强振幅错断，并以大角度 切割构造走向。
2) 同相轴走向突变或者零乱，
图4-7 同相轴异常扭曲
图4-8 同相轴走向不一致
3) 识别断层产状，当断层直立时，则时间系列剖面上同一 条断层位置重合；断层倾斜时，时间系列剖面上断层应有规律 地向一侧移动；若时间系列剖面上断层线无规律移动，剖面上 断层显示不清楚，应用垂直剖面来识别。
图4-21 利用ＶＳＰ资 料提取衰减值判别岩性
图4-22 含油气圈闭
直达波振幅衰减关系
向变化，因而波的特征更明显、更灵敏， 2）由于检波点更接近地层界面，容易记录到来自界面有关 的波，反射品质更好。 3）能记录到具有负视速度的上行波和正视速度的下行波， 容易区别和分离；能提供精确的处理参数（如速度、频谱、 增益函数），确定多次波的来源等和求取地震子波，以便进
《三维地震解释》课件
属性分析技术可以提供更丰富的 地下信息，有助于更准确地识别 地下结构、判断地层岩性、预测 油气水等资源。
属性分析技术需要处理大量的地 震数据，并需要进行复杂的计算 和分析，因此需要使用高性能计 算机和专业软件。
反演技术
1
反演技术是通过地震波的传播特征和地下结构的 相互作用，反演计算出地下结构的物理参数和形 态。
特点
三维地震解释具有高精度、高分辨率 和高可靠性，能够提供更加全面、准 确的地质信息，为石油、天然气等矿 产资源的勘探和开发提供有力支持。
地震解释的重要性
资源勘探
三维地震解释是石油、天然气等矿产资源勘探的重要手段 ，能够准确判断地下岩层的性质、结构和形态，为资源开 发提供科学依据。
灾害防治
在地质灾害防治领域，三维地震解释能够揭示地下岩层的 结构和性质，为地质灾害的预测和防治提供数据支持。
工程地质勘探
城市规划
在城市规划和建设中，三维地震解释技术可 以用于了解地下岩土层的分布和性质，为城 市的基础设施建设和地下空间利用提供依据 。
重大工程
在重大工程建设中，如高速公路、铁路、桥 梁等，三维地震解释技术可以用于了解工程 场地的地质结构和岩土性质，为工程设计和
施工提供重要支持。
06 三维地震解释的挑战与未 来发展
《三维地震解释》 PPT课件
目录
CONTENTS
• 三维地震解释概述 • 三维地震解释的基本原理 • 三维地震解释流程 • 三维地震解释技术与方法 • 三维地震解释的应用与案例分析 • 三维地震解释的挑战与未来发展
01 三维地震解释概述
定义与特点
定义
三维地震解释是利用三维地震勘探数 据，通过计算机技术和地质学原理， 对地下岩层的性质、结构、形态等进 行解析和推断的过程。
discovery经典中文教程-内部资料
第一章：微机三维地震解释系统软件应用方案研究一、工区建立与管理（一）工区目录建立我们一般习惯把Discovery工区放在一个文件夹下，这样可方便进行工区管理.1. 利用Windows资源管理器，建立一个文件夹，如proj—disc2002，同时可以把其它机器上的Discovery工区放在次目录下，见下图。
2。
在桌面上点击GeoGraphix Discovery 图标，打开工区管理模块ProjectExplorer。
3。
进入ProjectExplorer〉>File〉>New>〉Home,如下图。
4。
通过浏览器确定proj-disc2002文件夹，见下图，点击确定按钮.5。
出现下图，点击下一步按钮,直至完成.6. 在工区管理模块ProjectExplorer左侧，出现proj—disc2002工区目录，这样就可以在该目录下建立Discovery工区。
（二）工区建立一般来说，任何一个地学软件工作流程的第一步都是建立一个工区,Discovery软件也不例外。
工区的建立包括为工区名、路径、坐标系统和工区范围等。
建立一个工区,按以下步骤使用ProjectExplorer：1．在桌面上点击GeoGraphix Discovery图标或选Start >>Programs 〉〉 GeoGraphix 〉〉 Discovery 〉〉 ProjectExplorer。
2．点击New Project 按钮或从菜单条选File 〉〉New>〉Project. 出现New Project Wizard（新工区向导)的工区对话框.3．在Project Name（工区名)框中，输入工区名称。
4．在Description（描述)框中，输入对工区的描述 (如：位置、远景区、数据源等)。
5．压力和深度单位,在中国,选择米制（这对地图和数据库坐标系统都没有影响）。
6．点击Next按钮。
出现New Project Wizard的Folder 对话框。
基于Windows的三维可视化地震资料解释系统（848）
３三维地震数据体漫游３．１．２二维交互技术在交互界面上只显示三维数据场是某个数据对象的二维单片数据，用户利用鼠标直接指定欲访问的点，反馈给用户数据对象的特征值。
图３．３数据对象二维交互技术３．１．３三维交互技术鼠标在桌面上的二维运动反映为光标在屏幕上的二维运动。
鼠标事件的返回值为屏幕上的二维坐标。
当所处理的数据对象是一个二维物体时，光标的二维运动可以一一映射Ｎ－维物体上，从面方便地实现所有需要的操作。
当交互对象是一个三维物体时，二维屏幕与三维物体会产生如下矛盾：（１）光标在二维屏幕上指示的一个点与三维场景中的无穷多点对应；（２）光标只能在屏幕上作二维运动，而实际需要实现点在三维场景中的三维运动。
要实现三维交互技术［５】，必须解决以上两个基本矛盾。
实现三维定位首先需要准确表示三维场景中的定点。
但仅用光标无法区分三维场中的所有点，因此必须加入适当的辅助线或辅助面。
（１）辅助线方法三维场景定点定位里童翌垫垄兰翌主兰堡垒墨囿够（箭头为面或体可移动方向）（箭头为面或体可移动方向）图３．１０鼠标落在数据子体控制点上图３．１１鼠标落在数据子体剖面区域内图３．１２三维交互技术（三维鼠标任意面切割）１８西安科技大学硕士学位论文象素具有与原三维数据母体相对应的数值，一个三色（红、绿、蓝）值以及一个暗度变量，该变量用来调整数据体的透明度。
这样，每一个地震道被转换成为一个三维象素柱。
图４．１多属性体可视化４．４三维地震数据体虚拟现实技术介绍虚拟现实…】是在计算机图形学、计算机仿真技术、人机接ＶＩ技术、多媒体技术以及传感技术的基础上发展起来的一门交叉技术，英文为‘＇ＶｉｒｔｕａｌＲｅａｌｉｔｙ”，意指“在效果上是实在的、与真实相同的东西，但却不是真实的。
”“虚拟现实”中的“现实”是泛指在物理意义上或在功能意义上存在的世界上的任何事物或环境，它可以是实际上可实现的，也可以是实际上难以实现的或根本无法实现的；“虚拟”是指用计算机生成的意思。
三维地震资料解释
三维地震资料解释合成记录完成之后，有了准确的标志层，就可以根据需求对地层作标定，进行三维资料的解释工作。
在OpenWorks->Applications->SeisWorks－3D模块中进行地震资料解释。
SeisWorks地震解释模块是LandMark软件中主要的模块，解释功能强、精度高、比较灵活。
它可以与LandMark的其他地球物理、地质和测井模块直接通讯，可以实现地球物理、地质和测井的综合解释。
SeisWorks解释模块的功能：1、三维地震剖面的显示2、工区底图的显示3、层位、断层的常规解释4、层位、断层的自动追踪5、断层多边形的产生6、等值线的生成（一）启动SeisWorks模块1、OpenWorks->Applications-> SeisWorks ->3D2、选择地震工区：SeisWorks ->Defaults->Seismic Project Selection3、设置新的时间剖面：SeisWorks ->Session->New Time4、颜色显示选择：Color Bars/Single－平面图与剖面图用一套颜色显示5、选择解释员、井列表等进入SeisWorks模块，进行解释等工作。
（二）三维地震工区中常见的文件类型*.3dv－垂直地震数据文件，*01.3dv为控制文件，02－16.3dv存放实际数据。
*.3dh－时间切片文件，01.3dh为控制文件，02－16.3dh存放实际数据。
*.bri、*.hts、*.cmp－地震数据文件的压缩形式。
工区名.hrz－层位头文件，是层位的索引文件，包含层位属性，随层位的增加和删除而改变。
zz0001.hzd－层位数据文件，包含拾取层位的位置，在这里仅可见层位序号。
如zz0020.hzd 为第20个层位，看不到层位名，可以运行HrzUtil来列出层位名和序号。
工区名.fls－断层段文件，包含断层拾取的位置和属性（颜色、正断层等），在解释中会改变，如拾取新的断层段，编辑已有的段。
三维地震构造解释
三维地震构造解释随着三维地震采集和处理水平的不断提高，成本不断的下降，解释手段的完善，在油气勘探中的应用效果日趋明显，勘探效益也不断提高。
因此，应用好三维地震解释技术是油气勘探中比较重要的一环。
1、三维地震构造解释的资料准备资料的准备包括三大部分。
1）地震资料三维地震数据体，把奥扩成果带和纯波带。
成果带经过修饰，相位特征较好，主要用于构造解释。
成果带在特定的地质条件下，叠后修饰不影响砂体的变化时，也可以用于储层预测。
纯波带在叠后偏移后，基本没有经过修饰处理，有一定的保幅特点，比较适合储层预测，但在地震资料品质较差的地区，进行构造解释有一定的困难。
基于以上两种数据体的特点，最好都加入工作站解释系统。
地震资料的极性是一个非常重要的问题，牵扯到合成地震记录的正确的标定，以及油层在地震剖面上的精确位置，如果极性搞错，拾取的地震相位有可能不代表油气层。
因此，在收集地震磁带数据体时，必须搞清地震资料的极性。
通常在地震采集前，仪器都按初至波下跳校定，即正反射系数代表波谷，处理过程中如果没有单独做极性转换，处理后的地震数据体就应该是负“normal polarity”正常极性，一般表示处理中没有单独做极性转换，也属于负极性剖面。
处理数据体磁带外，还有工区内三个不同的坐标点，以及每个坐标点对应的x，y大地坐标，同时要了解钙坐标的坐标体系。
工区内的地震测井资料十分重要，一定要了解是否有地震测井资料，如果有一定要想办法收集到。
还有VSP资料也有重要的参考价值。
2）钻井资料工区内所有井的井位坐标，分层数据，录井油气显示情况，钻井取心资料，完钻井深，井斜数据，岩性剖面，泥浆槽面油气显示情况，气测资料等。
这些资料在完井综合录井图和完井报告上均可查到。
最好能把完井综合录井图和完井报告收集到，供地震构造解释时参考使用。
3）测井资料做构造解释时，需要的测井数据带有：声波、自然电位、米底部底部梯度电阻率，1：200综合测井图（用于合成记录环境校正分析），测井成果解释表。
G&G三维岩相地震解释系统1
地震岩相解释 沉积影像解释 地震岩相解释 沉积影像解释
沉积演化分析 沉积演化分析
• •
