(完整word)断路器操动机构动作低电压测试
断路器操动机构动作低电压测试
断路器操动机构动作低电压测试
和意义,分析和指出了低电压测试的方法,并结合笔者检修工作重点分析了典型的低电压测试案例,阐明了低电压测试对状态检修工作的开展和提高设备运行可靠性的关键作用。
关键词:断路器合闸分闸最低动作电压
1 概述
作为断路器特性测试的一个重要的内容,断路器操动机构动作低测试主要是为了验证断路器线圈是否灵敏和可靠,并且还能够测试整个操作机构在非额定动作电压下的性能。
操动机构可靠的合闸的时候,通常操动机构的电压是保持在( 85%-110%)un的范围之内的;断路器分闸的电压是大于65%un;另外当断路器的电压小于30%un的时候,断路器是不能够分闸的。
最额定操作电压的30%到65%之间是高压断路器操动机构分、合闸电磁铁线圈的最低动作电压,在这个范围之内能够保证断路器的正常的运行,并进行可靠动作。
而规定的下限30%主要是考虑的其中的误差值。
由于二次直流系统在绝缘不良,高阻接地的情况下,会在断路器分合闸线圈两端引入一个数值不大的直流电压,当线圈动作电压过低时,会引起断路器误分闸,俗称偷跳。
还有可能会发生分闸的现象,比如当动作电压比较低,断路器在强电的环境下,很容易造成强电磁的干扰,并发生分闸。
而有的时候断路器失灵,在事故发生的时候失去保护作用,不能够进行正确的动作,这主要是因为电压过高造成的。
断路器在电网的作用是开断、关合和承载运行中的正常电流,并在规定。
断路器动作电压测试仪安全操作及保养规程
断路器动作电压测试仪安全操作及保养规程1. 引言断路器动作电压测试仪是一种用于测试断路器电气性能的仪器,具有重要的作用。
为确保使用的安全性和可靠性,本文将介绍断路器动作电压测试仪的安全操作及保养规程。
2. 安全操作规程2.1 仪器准备•使用前应检查仪器外观是否完好,如有损坏应立即联系维修人员修理。
•仪器应放置在平稳、防尘、通风的环境中。
•确保仪器与电源之间的连接正常,电源线需符合电气安全标准。
2.2 操作前准备•检查测试环境,确保工作区域无明火、易燃物等危险物品。
•穿戴合适的工作服和个人防护装备,如护目镜、手套等。
•检查测试仪器是否正常工作,如有故障请勿使用,并报告相关人员及时修理。
2.3 仪器操作•仪器使用前应仔细阅读使用说明书,并按照说明书操作。
•严禁擅自拆卸或修理仪器,任何故障应由专业技术人员进行维修和检修。
•在使用仪器时,切勿超出仪器的额定工作范围和额定测量范围,以免造成设备损坏或人员伤害。
•在断路器断开状态下进行测试,确保仪器的安全性和准确性。
2.4 事故处理•如果在使用过程中发生任何事故,应立即切断电源并联系维修人员进行处理。
•如发生人身伤害事故,应立即采取紧急救护措施,并报告相关人员。
3. 仪器保养规程3.1 清洁•在使用完仪器后,应及时清洁仪器的外表面,特别是接触电极和传感器部分。
•清洁时应使用柔软的干布或专用清洁剂,切勿使用水或腐蚀性溶剂。
3.2 仪器存放•仪器应存放在干燥、通风、防尘的环境中,避免阳光直射和高温。
•长时间不使用时,应将仪器断开电源并妥善保管。
3.3 定期维护•定期维护是确保仪器性能稳定的关键,建议按照使用说明书中的要求进行定期保养。
•维护工作应由专业维修人员进行,切勿擅自进行拆卸和修理。
4. 总结以上是断路器动作电压测试仪的安全操作及保养规程。
正确使用和保养仪器可以确保测试工作的可靠性和安全性。
在使用过程中,务必遵守操作规程,并随时关注仪器的安全性能。
如有任何问题或意外情况发生,请立即停止使用并联系相关人员进行处理。

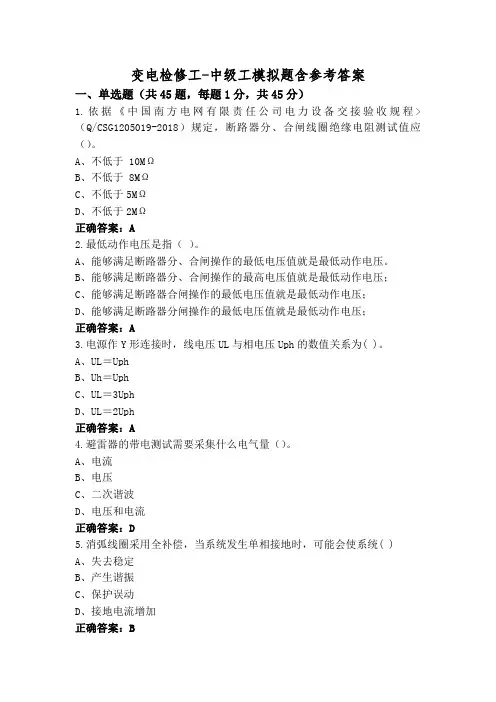

变电检修工-中级工模拟题含参考答案
变电检修工-中级工模拟题含参考答案一、单选题(共45题,每题1分,共45分)1.依据《中国南方电网有限责任公司电力设备交接验收规程>(Q/CSG1205019-2018)规定,断路器分、合闸线圈绝缘电阻测试值应()。
A、不低于10MΩB、不低于8MΩC、不低于5MΩD、不低于2MΩ正确答案:A2.最低动作电压是指()。
A、能够满足断路器分、合闸操作的最低电压值就是最低动作电压。
B、能够满足断路器分、合闸操作的最高电压值就是最低动作电压;C、能够满足断路器合闸操作的最低电压值就是最低动作电压;D、能够满足断路器分闸操作的最低电压值就是最低动作电压;正确答案:A3.电源作Y形连接时,线电压UL与相电压Uph的数值关系为( )。
A、UL=UphB、Uh=UphC、UL=3UphD、UL=2Uph正确答案:A4.避雷器的带电测试需要采集什么电气量()。
A、电流B、电压C、二次谐波D、电压和电流正确答案:D5.消弧线圈采用全补偿,当系统发生单相接地时,可能会使系统( )A、失去稳定B、产生谐振C、保护误动D、接地电流增加正确答案:B6.电气设备上灭火时,应防止( )A、脱水B、触电C、灼烧D、中毒正确答案:B7.隔离开关常与( )配合完成倒闸操作。
A、电流互感器B、电压互感器C、断路器D、消弧线圈正确答案:C8.高速旋转的机械上采用的联轴器是( )。
A、半挠性联轴器B、挠性联轴器C、刚性联轴器D、三种都可以正确答案:C9.高压断路器一般要装设(),作用是吸收合闸或分闸接近终了时的剩余动能,使可动部分从高速运动状态很快地变为静止状态。
A、合闸缓冲器B、合闸缓冲器与分闸缓冲器C、分闸缓冲器D、油缓冲器正确答案:B10.固定式开关柜隔离开关动、静触头接触表面无氧化、无烧损,涂有薄层()。
A、环氧树脂B、中性凡士林C、黄油D、导电膏正确答案:B11.储能指示正常,打压电机运行正常,外壳无锈蚀,如外壳锈蚀( )、螺栓锈蚀的发现一处扣0.1分,最多扣0.5分。
断路器低电压分合闸试验标准
断路器低电压分合闸试验标准一、试验目的和依据1.1 试验目的:检测断路器在低电压情况下是否能够正常分合闸,在极低电压下是否能够在预定时间内自动复合。
1.2 试验依据:本试验按照国家标准GB/T 11023-2018《高压交流断路器导则》、GB/T 16927.1-2011《高压开关设备和控制设备的通用技术条件》以及电力行业标准DL/T542-2018《高压交流断路器技术条件》进行。
二、试验环境2.1 试验时间:在正常工作时间内进行。
2.2 环境温度:试验环境温度应符合使用条件,不得低于5℃。
2.3 试验地点:实验室或者检验场所。
2.4 试验设备:断路器分合闸试验台、电压表、电流表、电能表等进行试验。
三、试验内容3.1 试验前准备(1)检查断路器外观是否完好,器内是否无异响等异常现象。
(2)试验前应对试验设备进行安装、接线、调试等工作,确保试验设备正常工作。
(3)检查试验设备的测试空载电压是否稳定。
测试空载电压应符合断路器额定电压。
3.2 低电压分闸试验(1)将断路器的分合闸位置设置为分位,将试验设备的测试空载电压降至额定电压的80%。
(2)在试验设备上观察电流变化,判断断路器能否正常分闸。
(4)记录试验数据,包括电压、电流、时间等。
(2) 每隔2分钟观察一次断路器的自动复合情况,判断是否能够再预定时间内自动复合。
四、试验要求(2) 分闸时间应符合断路器技术条件要求。
4.2 自动复合试验要求(2) 试验过程中,断路器应无闪络现象,无异常噪声,并能够正常复位。
五、试验结果评定试验结果应按照断路器技术条件要求进行评定。
如达到标准要求,试验结果合格;如未达到标准要求,则试验结果不合格。
六、试验报告试验报告内容应包括试验设备、试验环境、试验内容、试验结果及评定等信息。
试验报告应有试验人签字、日期,并加盖试验单位公章。
断路器低电压分合闸测试方法探讨
断路器低电压分合闸测试方法探讨作者:李立辉来源:《城市建设理论研究》2013年第20期摘要:断路器低电压分合闸测试的方法有很多种,采取哪种方式更为有效,要应实际的需要而有所选择。
本文使用了比较的方法,对各种测试方法进行比较,并提出了单向测试以及三项测试所涉及的各种问题,认为低电压分合闸的测试方法更为科学合理。
关键词:断路器;低电压;阶梯测试中图分类号:TM561 文献标识码:A 文章编号:在对断路器低电压分合闸进行测试的时候,所采用的方式一般会选择阶梯形加压,并且要单相逐个进行。
这是因为使用这种方法,可以实现断路器低电分合闸试验的目的。
但是,相比较于三相同时测试的方法,使用单相逐个进行的操作次数要多一些,其优点就在于可以对分合闸动作值进行记录,并且避免各种失误。
一、断路器的分合闸(一)误分闸的起因断路器低电压分合闸测试,主要是用来考察断路器线圈的灵敏性的。
作为断路器特性测试中的一项重要内容,通过这种测试,可以保证断路器线圈的可靠性。
从技术的角度来分析,操动机构的合闸电压是存在着一定的范围局限的,通常会把取值范围设置在85%Un~110%Un。
处于这一范围内的电压值可以使断路器可靠分闸。
而在实际操作中,对于电压值的设置,如果是小于30%Un的电压值,断路器应该维持在不得分闸的状态;当电压值大于65%Un的时候,则断路器是可靠分闸的。
引起分闸,主要是由于电路出现了电压过低的现象而造成的调整,我们通常将这种现象称之为“偷跳”。
造成分合闸偷跳的原因会有很多,可是如果其受到强磁场的干扰,就会有直流电压引入其中。
虽然数值不大,但是在其通过了断路器分合闸线圈两端的时候,就会对断路器产生干扰,从而出现了误分闸事故的发生。
断路器出现误分闸现象,主要是由于断路器在线路设计上的局限性所造成的。
所以,针对断路器的应用领域不同,也要对其进行合理地选择,而事实上,还是对断路器的分合闸的选择。
(二)分合闸的性能分合闸分为多种,按照通常意义的划分,可以将分合闸划分为单向分合闸和三向分合闸。
断路器试验流程
断路器试验流程一、释能1.对断路器进行释能2.已释能1.释能完毕,准备断路器放电二、断路器放电1.放电棒接地端与接地线可靠连接准备进行放电,放电三个循环,每个循环放电五分钟以上2.放电棒与接地线已接好1.放电2.已进行三个循环放电,每个循环放电五分钟以上,结束放电1.确认已充分放电,放电完毕三、断路器清洁及外观检查(同步): 1.对断路器进行清洁及外观检查2.无油污、无破损、无放电现象、手动分合断路器各一次,能可靠分合闸,分合闸指示与实际位置相符,已储能电源检查和测试(同步): 1.对电源进行漏电测试,对电源进行电压等级及交流测试3.已对电源进行漏电测试,已对电源进行电压等级及交流测试铭牌参数、合格检验证及温湿度记录(同步): 1.铭牌参数、合格检验证及温湿度记录4.已对断路器及相关试验设备温湿度进行记录,试验设备都在年检期内,并检验合格1.已确认断路器清洁及外观检查、电源检查和测试、铭牌参数、合格检验证及温湿度并记录四、断口及整体绝缘测试:(断口)1.准备对断口进行绝缘试验,进行试验前接线试验设备预热及检测2.上下桩头分别短接,下桩头短接接地3.绝缘电阻表开路测试100GΩ+,短路测试0值,绝缘电阻表检测功能正常,绝缘电阻表已接地,测试试验按钮在关闭状态1.报告裁判接线正确已具备进行断口绝缘试验升压条件,请求加压试验。
1.进行试验3.已选择2500V档,已启动可以施压2.测试笔已搭接好,计时4.15秒3.20G4.54321读数3.20G4.记录完毕2.测试笔已拉开被试体3.停止试验,关闭电源1.放电2.已进行三个循环放电,每个循环放电五分钟以上,结束放电1.确认已充分放电,准备对断路器整体对地绝缘试验(整体)2.上桩头已短接,断路器已合闸,下桩头短接线与接地线已断开,设备外壳已接地1.确认上桩头已短接,下桩头短接线与接地线已断开,断路器已合闸,设备外壳已接地1.报告裁判已具备进行整体绝缘试验升压条件,请求加压试验。
真空断路器低电压动作测试方法
真空断路器低电压动作测试方法
杨德望;赵勇军;陈军
【期刊名称】《云南电力技术》
【年(卷),期】2017(45)A01
【摘要】断路器分、合闸电磁铁的动作电压测试,即通常所说低电压动作试验,
是断路器的常规试验项目,其可以判断断路器是否存在误动拒动的风险,笔者以一例真空断路器分合闸机构缺陷为例,对低电压动作试验的测试方法进行了分析改良,旨在为真空断路器结构缺陷故障的准确诊断提供参考。
【总页数】2页(P109-110)
【关键词】断路器;低电压动作;机构缺陷
【作者】杨德望;赵勇军;陈军
【作者单位】云南电网有限责任公司瑞丽供电局,云南瑞丽678600;云南电力技术
有限责任公司,昆明650000
【正文语种】中文
【中图分类】TM74
【相关文献】
1.浅析亭子口断路器低电压动作缺陷 [J], 郑斌斌
2.断路器低电压分合闸测试方法探讨 [J], 曹阳;高琳;周鹏
3.断路器低电压分合闸测试方法探讨 [J], 李立辉
4.浅谈低电压配电保护断路器过电流脱扣器动作值的整定与校验 [J], 程航
5.主回路低电压条件下剩余电流动作断路器的探讨 [J], 潘文浩;徐艳;李建红
因版权原因,仅展示原文概要,查看原文内容请购买。
变电检修工岗位一模拟4
[模拟] 变电检修工岗位一模拟4单选题第1题:起吊一台400kg电压互感器,使用双绳滑轮组起吊,计算牵引力的大小是( )。
A.500NB.1000NC.2000ND.4000N参考答案:C第2题:总长度为1000m的钢管,外径50mm,壁厚10mm,如果钢的密度为7.8g/cm<sup>3</sup>。
那么这批钢管的质量大约是( )。
A.1000kgB.5000kgC.8000kgD.10000kg参考答案:D第3题:按照钢材的密度7.8g/cm<sup>3</sup>来计算,一块长3m,宽1.5m,厚15mm 的钢板的质量,正确的计算方法是( )。
A.G=7.8×3×1.5×0.015B.G=7.8×3×1.5×15C.G=7.8÷0.015×3×1.5D.7.8×3÷15×1.5参考答案:A第4题:在10mm厚的A3普通钢板上攻M16×2的公制螺孔,其底孔直径应选择( )mm。
A.16-2=14B.16C.16-1.2×1.5=14.2D.16-1.1×2=13.8参考答案:A第5题:断路器操动机构跳闸线圈最低动作电压应不高于额定操作电压的( )。
A.30%B.50%C.65%D.85%参考答案:C第6题:新安装的断路器投运1年后,应进行( )。
A.大修B.小修C.临时检修D.预防性试验参考答案:A第7题:HGF—311型断路器配用的操动机构是( )操动机构。
A.弹簧B.液压C.电磁D.手动参考答案:A第8题:表示国产高压断路器电磁操动机构的符号是( )。
A.CTB.CDC.CYD.CJ参考答案:B第9题:表示国产高压断路器弹簧操动机构的符号是( )。
A.CTB.CDC.CYD.CJ参考答案:A第10题:断路器具有开断负荷电流和故障电流的能力,主要是因为它具有( )。
断路器(弹簧机构)动作原理及两起合后即分故障案例分析
断路器(弹簧机构)动作原理及两起合后即分故障案例分析本文在介绍弹簧机构的结构、动作原理的基础上,分享几起合后即分的故障案例,分析故障产生的原因并提出后续工作建议。
一、弹簧机构动作原理敞开式断路器和组合电器断路器用CT30弹簧机构结构及动作原理如图1~图4所示。
弹簧操动机构分、合闸操作采用两个螺旋压缩弹簧实现。
储能电机通过棘爪、棘轮给合闸弹簧储能。
1415161-分闸弹簧2-合闸弹簧3-合闸掣子4-合闸线圈5-合闸触发撞杆6-分闸线圈7-合闸保持掣子8-分闸掣子9-限位挡块10-拐臂11-棘爪12-凸轮13-棘轮14-分闸掣子15-复位弹簧16-滚轮图1合闸位置(合闸弹簧储能)图2分闸操作过程图3分闸位置(合闸弹簧储能)图4合闸操作过程如图1、图2所示,分闸操作时,分闸电磁铁吸合,分闸电磁铁撞杆触发分闸掣子,分闸掣子逆时针旋转,合闸保持掣子在拐臂的分闸力矩作用下逆时针旋转,分闸弹簧带动拐臂顺时针旋转,分闸弹簧释放能量完成分闸。
分闸操作是一套独立系统,分闸弹簧释放的能量仅作用于断路器分闸。
如图3、图4所示,合闸操作时,合闸线圈带电吸合,并使合闸撞杆撞击合闸掣子。
合闸掣子以顺时针方向旋转,并释放合闸弹簧储能保持掣子,使棘轮带动凸轮轴以逆时针方向旋转,使主拐臂以顺时针旋转,断路器完成合闸。
并同时压缩分闸弹簧,使分闸弹簧储能。
当主拐臂转到行程末端时,分闸掣子和合闸保持掣子将轴销锁住,开关保持在合闸位置。
合闸弹簧释放的能量主要分为两部分,一部分用于断路器合闸,另一部分用于机构分闸弹簧储能。
二、案例1复位弹簧弹力不足(一)故障概况2020年5月25日20时08分53秒,500千伏某站在合上220kV4965开关操作过程中(配合对侧送电,某站站内无工作),在合上4965开关时,A相未正常动作,B、C相正常合闸,三相不一致动作,开关三跳,无其他保护动作。
4965间隔为GIS设备,设备型号为ZFW20-252,弹簧机构型号为CT30,出厂日期2013年12月8日,投运日期2014年6月30日。
(完整ppt)断路器低电压特性试验
6.总结
断路器特性试验是断路器特性试验是一项极 其严肃、极其重要的工作。
断路器特性参数是保证断路器工作性能的指 标。断路器特性试验检验断路器机械特性的 畸变是否在允许范围之内。
进行特性试验时要时刻保持清醒,确保断路 器在允许条件下进行试验。
21
谢 谢 各 位!
22
3.断路器的动作原理(2)
断路器(自身)分闸需要满足的条件: 1.断路器在合位; 2.动力系统动力足够:弹簧机构储能、液
压(液压碟簧)机构液压正常; 3.SF6压力正常。
14
4.断路器特性试验的意义
断路器特性试验是一项严肃的工作。 断路器特性参数是保证断路器工作性能
的指标。断路器特性试验检验断路器机 械特性的畸变是否在允许范围之内。
15
5.断路器低电压特性试验(1)
该试验检验断路器执行分、合闸操作需要的最低动作 电压。
断路器的最低动作电压不能太低和太高: • 太低:在直流系统绝缘不良,两点高阻接地的情况下,
在分闸线圈或接触器线圈两端可能引入一个数值不大 的直流电压,当线圈动作电压过低时,会引起断路器 误分闸和误合闸。 • 太高:系统故障时,直流母线电压降低而拒绝跳闸。
断路器与隔离开关的区别。有灭弧室。 断路器的运行特点。短暂操作、正常运
行导电通道、切断负荷电流、故障电流。
10
1.概述(2)
断路器正确动作是断路器可靠、安全运 行的首要要求,及时切除故障,保证电 力系统的安全可靠运行。
断路器预特性试验是检验断路器动作性 能的措施,及时发现断路器性能的变化 以采取应对措施。
11
2.断路器的主要结构
12
3.断路器的动作原理(1)
1.断路器合位; 2.分闸命令; 3.其他条件满足。
断路器检测作业指导书(一)
断路器检测作业指导书(一)引言概述:断路器是电力系统中重要的保护装置,负责在发生过载、短路等故障时切断电路。
为确保断路器的正常运行和可靠性,对其进行定期的检测工作是必不可少的。
本文档旨在提供一份详细的断路器检测作业指导书,以帮助操作人员正确进行断路器检测工作。
正文:一、断路器外观检查1. 检查断路器外壳是否有裂纹或变形2. 观察断路器内部是否有杂物或异物3. 检查断路器面板及连接器是否牢固4. 检查断路器的标识及操作说明是否清晰可见5. 检查断路器的灯光指示是否正常二、断路器参数测量1. 测量断路器的额定电流和额定电压2. 测量断路器的过载或短路保护参数3. 检查断路器的分合闸时间和动作次数4. 测量断路器的接触电阻5. 检查断路器的绝缘电阻及耐压值三、断路器机械操作检测1. 检查断路器分合闸机构的灵活性和稳定性2. 测量断路器的机械特性参数,如分合闸力、行程等3. 检查断路器分合闸机构的联锁是否正常4. 检查断路器分合闸机构的防误操作措施5. 检查断路器分合闸机构的油液状态四、断路器绝缘性能检测1. 检查断路器的绝缘材料是否老化或破损2. 测量断路器的绝缘电阻和介质损耗3. 检查断路器的表面绝缘及绝缘电阻4. 检查断路器的绝缘距离是否符合要求5. 检查断路器的绝缘性能是否满足标准要求五、断路器保护装置检测1. 检查断路器的过电流保护装置的定时性和动作性能2. 检查断路器的短路保护装置的定时性和动作性能3. 检查断路器的地故保护装置的定时性和动作性能4. 检查断路器的欠压保护装置的定时性和动作性能5. 检查断路器的过压保护装置的定时性和动作性能总结:断路器的检测工作对于确保电力系统的安全稳定运行至关重要。
在断路器检测过程中,需要注意对外观、参数、机械操作、绝缘性能和保护装置进行全面细致的检测。
只有通过正规的检测流程和严格的检测标准,才能保证断路器的性能和可靠性,确保电力系统的正常运行。
断路器试验介绍范文
断路器试验介绍范文1.静态特性试验:静态特性试验是对断路器的机械和电气性能进行测试。
其中机械性能试验主要包括断路器的操作力、操作时间和操作距离等参数的测定;电气性能试验主要包括断路器的绝缘电阻、耐压试验和开断电流试验等。
2.动态特性试验:动态特性试验是对断路器在实际运行条件下的动态特性进行测试。
其中包括继电器保护动作试验、过电压保护试验和频率保护试验等。
这些试验主要是为了验证断路器在故障情况下能够及时准确地切除故障电路,并保护其他设备和电网的安全运行。
3.循环寿命试验:循环寿命试验是通过模拟断路器长时间的运行情况,检测其在多次的开断和合闸操作后的可靠性和稳定性。
通过这些试验可以确定断路器的使用寿命和维护周期,以保证断路器的正常运行和安全性。
4.短路试验:短路试验是对断路器的短路能力进行测定和验证。
短路试验可以模拟电力系统中的短路故障情况,检测断路器在短路情况下的承受能力和保护能力。
根据短路试验结果,可以确定断路器的额定短路能力,以保证其在电力系统中正常运行和安全工作。
5.环境适应性试验:环境适应性试验是对断路器在不同环境条件下的性能进行测试。
包括温度适应试验、湿度适应试验和震动适应试验等。
这些试验可以检验断路器的适应能力,以确保其在各种环境条件下都能正常运行。
除了上述几种常见的试验,根据不同的断路器类型和应用场景,还可以进行其他一些特殊试验,如交流断路器的闪络试验、直流断路器的充、放电试验等。
断路器试验的目的是为了验证断路器的性能指标和技术要求,确保其能够安全、可靠地工作。
通过试验结果的分析和评估,可以判断断路器是否符合标准和规范的要求,是否适用于实际工程中的使用。
同时,试验结果还可以为断路器的选材和设计提供依据,以提升其性能和可靠性。
综上所述,断路器试验是对断路器性能进行全面检测和评估的过程,是确保电力系统正常运行和设备安全运行的重要环节。
只有通过科学规范的试验,才能保证断路器的质量和可靠性,提高电力系统的稳定性和安全性。
(完整word版)低压断路器工作原理图
低压断路器工作原理图1-主触点 2-自由脱扣机构 3-过电流脱扣器 4-分励扣器脱5-热脱扣器 6-欠电压脱扣器 7-停止按钮低压断路器的主触点是靠手动操作或电动合闸的。
主触点闭合后,自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联,欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时,过电流脱扣器的衔铁吸合,使自由脱扣机构动作,主触点断开主电路。
当电路过载时,热脱扣器的热元件发热使双金属片上弯曲,推动自由脱扣机构动作。
当电路欠电压时,欠电压脱扣器的衔铁释放。
也使自由脱扣机构动作。
分励脱扣器则作为远距离控制用,在正常工作时,其线圈是断电的,在需要距离控制时,按下起动按钮,使线圈通电,衔铁带动自由脱扣机构动作,使主触点断开。
此主题相关图片如下,点击图片看大图:1-主触点 2-自由脱扣机构 3-过电流脱扣器 4-分励扣器脱5-热脱扣器 6-欠电压脱扣器 7-停止按钮空开烧毁的原因:(一)触头系统1.触头压力不足。
因长期使用,触头弹簧变形、氧化,张力消失或减退,因触头过热,使触头弹簧退火,都是触头压力不足的原因,对此要检查触头初压力和终压力是否符保要求。
其方法可在动触头和支持板之间放入一张纸条,纸条在触头弹簧压力下被压紧,在动触头上装一弹簧秤,右手拉弹簧秤,左手轻轻拉纸条,当纸条刚可以抽出时,弹簧称上读数即为初压力。
将开关合上,使触头闭合,纸条夹在动静触头之间,按测初压力的方法;当纸条刚可抽出时,弹簧称上读数就是终压力。
触头压力也可以用下式估算:初压力=0.5*触头终压力,(公斤)终压力=2.25*触头额定电流(安)/100(公斤)根据触头初、终压力的数值,可以重新配制弹簧,也可以自行绕制。
自行绕制时,选择合适的琴钢丝,按同样的直径和匝数进行绕制,但往往由于绕制工艺问题,所得的弹簧力大小的差别,需要将弹簧的直径和匝数进行调节。
调节的办法是:钢丝越粗,弹力越大;;弹簧外径越大,弹力越小;匝数越多,弹力越小。
断路器综合测试仪说明书10页word文档
断路器综合测试仪说明书由于输入输出端子、测试柱等均有可能带电压,在插拔测试线、电源插座时,会产生电火花,小心电击,避免触电危险,注意人身安全!安全要求请阅读下列安全注意事项,以免人身伤害,为了避免可能发生的危险,只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时,请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险,请注意所有额定值和标记。
在进行连接之前,请阅读使用说明书,以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时,请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
-安全术语警告:警告字句指出可能造成人身伤亡的状况或做法。
目录一、介绍 (5)二、面板介绍 (7)三、仪器操作说明 (10)四、开关接线案例 (14)五、注意事项 (19)第一部分:介绍1.1概述HTGK-H 高压开关测试仪以单片机为核心进行采样,处理和输出,其主要特点是采用汉字提示以人机对话的方式操作,汉字显示结果并打印输出,具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点,适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。
1.2主要测试项目及功能1.12个断口的固有分、合闸时间;2.重合闸时间;3.分、合闸最大不同期性;4.刚分、刚合速度;5.弹跳时间及幅度;6.开关开距及开关超行程(真空开关预置开关行程);7.分、合闸平均速度;8.显示、打印速度—距离曲线1.3 主要技术指标1.时间测量同时可测量断口数:≤12个测定过程整定时间:0—6秒分辨率:0.1ms2.开关开距、开关超行程、弹跳幅度测量量程:< 1000mm分辨率:1mm3.测量误差时间测量误差:±1%行程测量误差:±1%.4、速度测量范围:0—20m/s5.内置电源输出电压:20V—230V 误差:1%6.工作条件工作电压:AC220V±10 %频率:50Hz功耗:≤60w使用环境温度:0~40︒C使用环境湿度:≤90%RH体积:400⨯350⨯200 mm3重量:7kg1.4 术语定义刚分、刚合速度:动静触头刚分后、刚合前10ms触头运动的平均速度(为油开关定义)。
高压断路器的操动机构及断路器检查
真空断路器检查
• 1 触头烧损情况检查:
• ( 1)开距测量 ,并对比
• (2)接触电阻测量 ,小于80μΩ
• 2 真空度检查: • 用耐压来检测内部真空度 ,低于42kV/min需
进行更换。
• 3 指示状态应正常: 如分闸时 ,储能弹簧应
处于拉伸状态等。
• 4 导电机构和操动机构的连接和传动检测。
SF6断路器巡检视频
• 视视频频
操动机构应具有的功能
5. 复位: 断路器分闸后 ,操动机构的各个部件应 能自动恢复到准备合闸的位置。
6. 闭锁: 为保证断路器操作的安全可靠 ,操动机 构还需具备的闭锁功能有: 分 、合闸位置闭锁; 高 、低气压(液压) 闭锁; 弹簧操动机构中合 闸弹簧的位置闭锁。
连杆机构
• 四四连连杆杆机机构构
折杆式脱扣机构
分分闸闸动动画画
弹簧机构(CT)
弹簧储能
储能完成
合闸
弹弹簧簧机机构构视视频频
分闸
液压机构(CY型)
SF6断路器检查
• 1 断路器内水分监测:含水量不大于300ppm体 积比。
• 2 SF6气体压力监测: 正常在0.4-0.6Mpa,压力 下降要找原因。
• 3 外观检查:裂纹 、连接 、污损 、放电等。 • 4 运行声音监测:有无异响或放电。
传动系统及辅助装置四个部分。
操动机构的型号
123
45
特征数字, 一般电磁 、液压、
计序号为2; CY3为液压操 机构 , 设计 操
动首机位构字用机S母操例—汉C,动表手语如T方动示-拼式:,弹音的簧D拼C-,音电QD设首磁-2计位,气序系为字动J号-列母,电电顺:Y动进其 箱-磁他 型子标,式志X 液压 ,Z -重锤
断路器弹簧操动机构常见问题及检修方法
断路器弹簧操动机构常见问题及检修方法发布时间:2023-02-20T06:53:58.267Z 来源:《中国科技信息》2022年19期作者:刘涛[导读] 弹簧操动机构作为断路器的核心配件,直接决定着电力系统的安全运行?掌握操动机构基本的检修操作和日常维护刘涛国网山西超高压变电公司山西太原 030000摘要:弹簧操动机构作为断路器的核心配件,直接决定着电力系统的安全运行?掌握操动机构基本的检修操作和日常维护,有助于预防和解决电力系统事故的发生?结合自身长期的断路器弹簧操动机构装配及检修经验,总结出断路器弹簧操动机构出现的常见问题,并进行了原因分析,针对性提出常见问题的检修方法及操动机构日常维护要点?对高压断路器弹簧操动机构的维护与检修具有重要的指导意义,同时也为高压断路器弹簧操动机构设计与改进提供了经验基础?关键词:断路器;弹簧操作;常见故障;检修方法断路器是能关合?承载?开断正常回路条件下的电流;在规定的时间内承载规定的过电流,并能关合和开断在异常回路条件(如各种短路条件)下的电流的机械开关装置?而断路器弹簧操作机构能否正常工作对于断路器能否发挥作用等起到了非常关键的作用?1常见问题及检修方法1.1机构特性不合格的调试1.1.1分合闸速度不合格弹簧操动机构是压缩弹簧进行工作的,因此要调节机构的分合闸速度,主要是调节分合闸弹簧的压缩量,即调节机构的输出功?要提高分合闸速度,必须增大弹簧压缩量;反之,应降低弹簧压缩量?由于弹簧操动机构合闸时,合闸弹簧能量一部分转化为分闸弹簧能量储存起来,一部分转化为机械能输出,因此分闸弹簧力量的大小直接会影响到合闸速度的大小,调试机构分合闸速度时,应先调试分闸速度,分闸速度合格后再调试合闸速度?1.1.2分合闸时间不合格断路器分合闸时间的影响因素主要有三个:一是分合闸脱扣时间,主要是电磁铁动作时间,脱扣时间越短,分合闸时间越短;二是分合闸速度,速度越高时间越短,速度越低时间越长;三是断路器本体超程的大小,超程越大,合闸时间越短,分闸时间越长,反之超程越小,合闸时间越长,分闸时间越短?由于断路器分闸速度较快,且动触头在分闸时间内仅运动了超程的距离(相对断路器整个行程来言,超程一般较小),所以分闸速度的微小变化对分闸时间影响不大,此时脱扣时间的变化直接决定着分闸时间T的变化?由以上说明可知,合闸时间的调节主要靠调节合闸速度来实现,分闸时间的调节主要靠调节脱扣时间,即调节电磁铁间隙来实现?1.1.3合-分时间不合格断路器的合-分时间是反映断路器的自卫能力,合-分时间过长时,对系统稳定性产生不利影响,而合-分时间过短又不利于断路器重合闸时第二个“分”的可靠开断?影响断路器合-分时间的因素有:①机构的分合闸速度,速度越快合-分时间越短,相反速度越慢合-分时间越长;②机构辅助开关的切换时间,在断路器合-分操作过程中,如果合闸时机构辅助开关切换较早,合-分时间就较短,反之合-分时间较长;③机构的缓冲特性对合-分时间略有影响?1.1.4低电压不合格一般断路器均要求:当操作电压低于30%额定电压时机构不能动作;当操作电压高于65%额定电压时应能够正常分闸;当操作电压高于85%额定电压时应能够正常合闸?如果分合闸脱扣器的低电压动作值过低,在直流系统绝缘不良?两点高阻接地的情况下,在分闸线圈或合闸线圈两端可能引入数值不大的直流电压,会引起断路器误分闸和误合闸?如果控制回路电源电缆压降过大,不能满足断路器规定的动作电压时,容易造成断路器拒动作?因此应加强对操作机构低电压动作值的控制,若低电压动作值过低,应降低操动机构线圈对脱扣器的电磁力,此时可以增大电磁铁空气间隙,缩短电磁铁冲程;若低电压动作值过高,应增大操作机构线圈对脱扣器的电磁力,此时可以减小电磁铁空气间隙,增大电磁铁冲程?1.2合分故障及检修方法合分故障不同于正常的合分操作,正常的合分操作是指断路器合闸后接到分闸命令立即进行分闸动作,而合分故障是指断路器在没有接到分闸信号时合闸后立即出现分闸操作的情况?合分故障是断路器机构较为普遍的问题,遇到这种情况时可以采取以下措施:首先检查分闸锁闩复位弹簧状态是否正常,出现合分时应先检查并排除复位弹簧状态异常问题;然后确定机构分合闸速度是否过快,机构分合闸速度越快,分闸弹簧保持器结构稳定性越差,因此除特殊情况外,不建议机构分合闸速度太快;也可以增大分闸弹簧保持器复位弹簧和分闸锁闩复位弹簧的力量(即在复位弹簧下增加平垫圈)来降低合分的频次?若上述方法效果不好,建议分闸锁闩复位弹簧采用复合弹簧结构,试验表明该措施对解决合分故障效果明显?1.3合闸不到位问题处理断路器合闸不到位是指断路器在合闸过程中出现半分半合的状态,此时会造成其他开关跳闸?大面积停电等事故,有时甚至会发生断路器爆炸等严重后果?出现该故障时必须检查本体转矩?机构合闸速度及其他相关零部件是否损坏等项目,并严格排查解决?由于以上工作必须是在断路器机构不存在合闸能量和分闸能量状态下进行的,因此出现该故障时必须先释放机构所有能量?这里重点介绍机构能量释放的操作过程:首先,出现该故障时必须立即断开与之相关联的其他开关,使该断路器退出系统;然后,关闭断路器机构所有操作电源和电动机电源,撞击合闸弹簧拉杆,强行释放合闸弹簧能量;最后,手动分闸,释放分闸弹簧能量?合闸不到位的检修方法存在一定的危险性,非专业人士请勿自行检修?1.4储能故障问题1.4.1储能电动机不能进行正常运转如果储能电动机中的两个形成开关接点无法实现有效接触,便会导致电机两侧电压降低,无法正常运转?电机换向器中的绕组如果出现接触不良和烧毁等问题,也会使电机无法正常运转?在电机无法转动的情况下,应该断开SF6断路器中的一次回路和二次回路的电源,通过万能表检查开关常闭接点,如果是其中电阻过大的问题,可以进行替换或清洗,随后检测电机绕组附近的电阻值,如果电阻没有维持正常运转状态,可以考虑电机绕组线是否出现脱焊现象,判断绕组烧毁程度?在必要条件下,应该及时替换储能电机,实施维修?如果是直流电机,则需要检查碳刷和换向器接触状况,及时进行替换?1.4.2电机依然维持运转状态,但弹簧却无法储能这种故障主要是压紧弹簧运行疲劳?脱离以及折断等问题导致的?在电动机运行过程中,凸轮中的缺口出现大花问题,从而使储能轴维持一种持续转动状态,弹簧无法储能?至于其中的行程开关一直处于一种闭合状态,导致电机维持持续运转状态,在发生上述故障问题后,应该彻底检查弹簧问题,及时替换新的零件?如果软件正常,可以通过手动操作检查机构储能,看轴套的运转状态是否正常,如果停止,可以判断是涡轮和蜗杆出现故障,在这种情况下可以更换减速箱?如果轴套依然维持正常的运转状态,需要观察凸轮缺口的接触条件,如出现打滑问题,需要立刻替换新的零件?2结束语弹簧操动机构作为断路器的核心配件,直接决定着电力系统的安全运行?掌握操动机构基本的检修操作和日常维护,有助于预防和解决电力系统事故的发生?笔者结合自身长期对断路器弹簧操动机构装配及检修经验,针对断路器弹簧操动出现的常见问题进行了原因分析,总结出切实有效的常见问题检修方法及弹簧操动机构日常维护要点?对高压断路器弹簧操动机构维护与检修具有重要的指导意义,同时也为高压断路器弹簧操动机构设计与改进提供了经验基础?参考文献[1]冯迎春,杨晓滨,任众楷.基于故障录波的交流断路器燃弧故障检测方法有效性评估[J].电气应用,2021,40(7):93-97.[2]孟晓承,黄河,郑茂然,等.基于录波数据的断路器本体及其二次回路异常辨识研究[J].电气应用,2020,39(10):62-67.[3]石峰,王淼,叶德武,等.一起分闸掣子缺陷引起的断路器合后即分故障分析[J].电气应用,2020,39(10):89-94.。
断路器操动机构动作低电压测试
崔良 王义。 峰 ( 定 公司) 保 供电
电压 的 方法 有两种 : 慢加 电压 法带上 分 、 闸回路 负载 , ① 合
摘要: 本文 介绍 了断 路器 操 动机 构 动作 低 电压 测试 的原理 和 意 义 , 电压 直 至 断路 器脱 扣 动作 , 动作 时 的 电压记 为 U 。试 加 分析 和 指 出 了低 电压 测 试 的 方法 ,并 结 合笔 者检 修 工作 重 点 分析 了典 型 的低 电压测 试 案例 , 阐明 了低 电压 测试 对 状态 检 修 工作 的 开展 和提 利 用 调压 器 慢加 电压 直至 断 路器 动作 ,记录 此时 的 U i 高 设备 运行 可 靠性 的关键 作用 。
2 V。断路器 检修 后做 8 %的动作 电压 合 闸 0 的故 障频 发 , 的 已严 重 影 验 时 , 合 不 了闸。 场检 查情 况是 : 却 现 液压 机构 的压力 在 当 引起检修 工作 人 员 的足够 重视 。在 2 1 0 的春 季预 防 1年 排 性 试验 工 作 中 , 动作 低 电压 测 试作 为 断路 器特 性 试验 的 额定值 , 除 了低 油压 力 闭锁 。 用万 用 电表 检 查 分 闸回路 将
经过《 断路器最低动作 电压测试 方法 的探讨》 中对脱 的 时候 , 路器 是 不能 够分 闸 的。最 额定 操作 电压 的 3 % 断 O 扣力 和脱 扣功 的分析 得 知 瞬 时冲 击 时 机 构脱 扣 所 需 的 电 到 6 % 之 间是 高压 断路器 操 动 机构 分 、合 闸 电磁 铁 线 圈 5 但 的最 低 动作 电压 , 这个 范 围之 内 能够保 证 断路器 的正 常 压 比慢加 电压 时低 , 断路 器 的动作 原 理是 线 圈瞬 时受 电 在 从 而使 断路 器 动作 ,故 用 瞬时 冲击 法更 能反 映 此原理 , 测 的运 行 , 并进 行 可靠 动作 。而规 定 的下 限 3 % 主要是 考 虑 0 的其 中的误 差值 。 由于 二次直 流 系统在 绝 缘 不 良 , 阻接 试 的 U 也 更准确 。当然其 前提 条件均 是 测试 电源 的内阻 高 为零 。但 现 场测 试 时该 内阻 有 时不 可 能为零 , 以致对 测试 地 的情 况下 , 在 断路 器 分合 闸线 圈 两端 引入 一 个数 值 不 会
断路器低电压分合闸测试方法探讨
断路器低电压分合闸测试方法探讨随着电力系统的不断发展,断路器作为保护电气设备的重要组成部分,在电力系统中起着至关重要的作用。
然而,由于各种原因,断路器存在一定的故障概率,若故障导致失去保护,将对电力系统造成严重的威胁。
因此,断路器的维护和测试变得尤为重要。
本文将探讨一种“断路器低电压分合闸测试方法”。
一、低电压分合闸测试法简介低电压分合闸测试法是替代传统高电压分合闸测试法的一种新型测试方法。
通过低电压直流电源提供的电压,在电流限制下进行分合闸操作,检测断路器在正常工作条件下的性能。
该方法不仅可以确定断路器的故障,而且可以提供更多的有关其性能的信息,从而有效指导维护和控制。
二、测试前准备工作首先,应通知所需要测试的断路器的使用者,以便停止工作,并将其他保护设备安装好,防止发生意外。
其次,应进行必要的安全措施,如安全距离维护、设备接地、相间接地电源,并在实验室或现场安装必要的监测仪器和记录仪器。
三、实施测试在实施测试时,应根据需要调整电压和电流限制,并对测试过程进行记录。
当测试完成后,应将测试数据进行分析,以便得出结论,并根据情况,对断路器进行必要的维修和更换。
四、测试注意事项1. 低电压分合闸测试应在专为此目的设计的实验室或现场进行,禁止在复杂环境和设备中进行。
2. 在测试期间应确保零部件安装正确,以防短路或其他问题发生。
3. 测试应在合适的温度和湿度条件下进行,以消除温度和湿度对测试结果的影响。
4. 在测试前,必须进行仔细的检查,以确认设备的接线和标记是否正确,以防止异常情况的发生。
五、测试结果的分析在测试结果的分析中,需要从以下几个方面进行评估:1. 分合闸操作是否正常。
2. 分合闸后的电流波形、电压和时间响应。
3. 对测试数据进行的限制和分析。
4. 结果分析和对断路器进行的评估。
六、总结随着电力系统的不断发展,新型的低电压分合闸测试法已经被广泛接受和推广。
在工业生产和电气设备的日常维护中,其对于断路器的测试具有重要的作用。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
断路器操动机构动作低电压测试
摘要:本文介绍了断路器操动机构动作低电压测试的原理和意义,分析和指出了低电压测试的方法,并结合笔者检修工作重点分析了典型的低电压测试案例,阐明了低电压测试对状态检修工作的开展和提高设备运行可靠性的关键作用。
关键词:断路器合闸分闸最低动作电压
1 概述
作为断路器特性测试的一个重要的内容,断路器操动机构动作低测试主要是为了验证断路器线圈是否灵敏和可靠,并且还能够测试整个操作机构在非额定动作电压下的性能。
操动机构可靠的合闸的时候,通常操动机构的电压是保持在
( 85%-110%)un的范围之内的;断路器分闸的电压是大于65%un;另外当断路器的电压小于30%un的时候,断路器是不能够分闸的。
最额定操作电压的30%到65%之间是高压断路器操动机构分、合闸电磁铁线圈的最低动作电压,在这个范围之内能够保证断路器的正常的运行,并进行可靠动作.而规定的下限30%主要是考虑的其中的误差值。
由于二次直流系统在绝缘不良,高阻接地的情况下,会在断路器分合闸线圈两端引入一个数值不大的直流电压,当线圈动作电压过低时,会引起断路器误分闸,俗称“偷跳”。
还有可能会发生分闸的现象,比如当动作电压比较低,断路器在强电的环境下,很容易造成强电磁的干扰,并发生分闸。
而有的时候断路器失灵,在事故发生的时候失去保护作用,不能够进行正确的动作,这主要是因为电压过高造成的。
断路器在电网的作用是开断、关合和承载运行中的正常电流,并在规定的时间内关合或开断规定的短路电流。
要使断路器能达到这些要求,其操动机构必须长期保持可靠动作,并且动作的速度和时间要满足灭弧特性的要求。
但是这几年来操动机构分合闸脱扣器出现的拒动和误动的故障频发,有的已严重影响断路器的正常运行,所以应当引起检修工作人员的足够重视。
在2011年的春季预防性试验
工作中,将动作低电压测试作为断路器特性试验的必测项目,排除了数次事故隐患。
2 最低动作电压umin的理解和分析
最低动作电压umin一般都在断路器分、合闸回路的两端测试,而《电气设备预防性试验规程》中规定的umin明显是指线圈两端的电压,且umin应是线圈两端而非分、合闸回路两端的额定电压。
因此对测试点的选取和对的理解均影响对umin 是否合格的判断.分、合闸回路可看作是其它电阻umin(包括分、合闸电阻与电缆等值电阻)与线圈电阻r相串联的回路,则线圈两端电压与回路两端电压成正比。
因此一般在分、合闸回路两端测试umin,且以其满足30%-65%额定控制电压来作为线圈的合格判据,这样既能测试umin,又能检测分、合闸回路,且完全符合规程规定的要求。
3 最低动作电压测试方法的分析
umin的现场测试方法一般是在分、合闸回路两端试加电压直至断路器脱扣动作,动作时的电压记为umin.试加电压的方法有两种:①慢加电压法带上分、合闸回路负载,利用调压器慢加电压直至断路器动作,记录此时的umin;②瞬时冲击法先将直流输出调至一定电压(多为下限66v)后瞬时加在分合闸回路两端,如不能动作,再逐步调高电压;如可靠动作,再逐步调低电压,多次调整并瞬时加压,直至断路器恰好能动作,记录此时的u。
两种方法中前者不符合断路器动作原理,故u不准。
现场检修发现后者所测u一般比前者低;后者所测u合格的10kv vs1型断路器有时甚至在慢加电压至额定控制电压以上时都不能动作。
经过《断路器最低动作电压测试方法的探讨》中对脱扣力和脱扣功的分析得知瞬时冲击时机构脱扣所需的电压比慢加电压时低,但断路器的动作原理是线圈瞬时受电从而使断路器动作,故用瞬时冲击法更能反映此原理,测试的umin也更准确。
当然其前提条件均是测试电源的内阻为零。
但现场测试时该内阻有时不可能
为零,以致对测试结果有很大的影响。
为更准确地测定断路器的umin,可采用等效负载法来消除误差。
所以,采用瞬时冲击法对断路器的最低动作电压进行测量,测量仪器为低电压动作箱和断路器特性分析仪。
4 低电压测试案例分析
在预防性试验工作中,通过动作低电压的测试试验,排查出数台低电压动作不合格的设备,尽早的发现了缺陷,避免了恶性停电事故的发生。
现将几个典型案例进行技术分析.
4.1 直流电磁铁铁心卡涩:某220kv断路器采用液压操动机构。
其合闸线圈采用直线螺管式电磁铁,线圈额定电压是直流220v。
断路器检修后做80%的动作电压合闸试验时,却合不了闸。
现场检查情况是:液压机构的压力在额定值,排除了低油压力闭锁.用万用电表检查分闸回路电阻110ω(接近线圈直流电阻),又可排除电气回路的故障。
通过进一步检查发现电磁铁铁心不能动作的原因是,电磁铁铁心卡涩.通过调整电磁铁使之灵活后,重新做80%的动作电压试验,断路器合闸正常。
如果不做动作电压试验,该缺陷是没办法发现的,一旦投入运行,将会出现动铁心不能动作,还会因线圈长期加电压而被烧毁的故障;即使动铁心能动作,但也会影响合闸时间.
4。
2 直流电磁铁工作间隙太大:某110kv六氟化硫断路器,采用弹簧操动机构,线圈额定电压是直流220v.对断路器检修后做65%的动作电压分闸时,却分不了闸。
现场检查情况是:sf6气体压力都在额定值,排除了低sf6气体压力闭锁。
用万用电表检查合闸回路电阻88ω(接近线圈直流电阻),又可排除电气回路的故障。
通过进一步检查发现电磁铁铁心运动行程为3.7mm(标准为2.8~3。
2mm),可见造成不能动作的原因是动静铁心的工作间隙太大。
因为电磁铁的吸力与动静铁心的工作气隙平方成反比,现气隙大,所以磁阻大、吸力小.通过调整动静铁心
的行程,重新做65%的动作电压试验,断路器合闸正常。
但是这里一定要注意不能把工作间隙调整得太小,太小了电磁铁反而不能动作,只有通过做动作电压试验才能把工作气隙调整在可靠动作范围内。
4。
3 线圈匝间短路:某35kv真空断路器采用ct8型弹簧操动机构。
其合闸线圈是采用直线螺管式电磁铁,线圈额定电压是直流220v。
断路器检修后做80%的动作电压合闸时,却合不了闸.现场检查情况是:弹簧已储能,断路器具备合闸条件,用万用电表检查合闸回路电阻为30ω(标准线圈直流电阻为68ω)。
由于直流电阻只有标准值的一半,所以可判断故障原因是线圈匝间短路。
如果发生线圈匝间短路,磁通量严重减少会影响电磁铁的吸力,所以动作电压试验时合闸电磁铁不能动作或者动作很慢,无法打开脱扣器。
5 结语
断路器操动机构的最低动作电压测试对及时发现设备缺陷,避免拒分、拒合的恶性事故发生,提高设备运行可靠性意义重大。
采用瞬时冲击法对断路器低电压进行测试可以利用预防性试验等停电机会及时、准确、可靠的掌握设备状况,有效地提高设备健康水平,推动状态检修工作的有效开展.
参考文献:
[1]徐国政,张节容,钱家骊.高压断路器原理和应用[m].北京:清华大学出版社,2000.
[2]郭贤珊,李仲夫.断路器“偷跳"分析及改造[j].高电压技术.2000,(1):57—58.。
