LED智能筒灯1
LED射灯筒灯节能率
LED 天花射灯节能率：比卤钨射灯节能>85%
1）3W 天花射灯
3W替代20W卤钨射灯
2）5W 天花射灯
5W替代35W 卤钨射灯
3）7W 天花射灯
7W替代50W 卤钨射灯
4）9W 天花射灯
9W替代75W 卤钨射灯
5）12W 天花射灯
12W替代100W 卤钨射灯
LED筒灯节能率：比荧光灯节能50~60 %
1）2.5寸筒灯
3W 替代7W节能筒灯
2）4寸筒灯68
6W替代13W节能筒灯
8W替代18W 节能筒灯
3）5寸筒灯
12W替代2×13W 双横插节能筒灯
4）6寸筒灯
15W替代2×18W 节能筒灯
5）8寸筒灯
20W替代2×26W 节能筒灯
LED路灯、工矿灯、隧道灯系列节能率：比高压钠灯节能55%~ 65 % 1）2模组75W
75W 替代150W高压钠灯
2）3模组110W
110W替代250W高压钠灯
3）5模组180W
180W替代400W 高压钠灯
LED T8灯管系列节能率：比T8荧光灯节能55%~ 65 % 1）0.6米8W 替代20W
2）0.9米12W替代30W
3）1.2米15W替代40W
LED T5灯管系列节能率：比T5荧光灯节能50%~ 55 % 1）0.6米8W 替代14W
2）0.9米12W替代21W
3）1.2米15W替代28W。
LED筒灯驱动简要说明
熔断体（fuse-link)保护电路安全运行
电冲击（浪涌）抑制器-抑制电路中经常出现的异常过电压，保护电路免受过电压的损害
安规电容-有效抑制电网中的电磁干扰
差模电感(DM inductor)-
共模电感-
分别滤除线路中的差模/共模干扰信号，保证系统稳定运行
进口电容
进口红宝石电解电容，寿命更长，性能更稳定，
品质保证：部分元器件全部去掉，电源可以正常使用，但性能大幅度下降。
1/均采用高温硅胶线，质量好、寿命长，更安全
采用普通电线，质量差，易老化，漏电
2、高端恒流IC，恒流精度更高；红宝石电容，寿命高达2万小时，全自动贴片工艺，产品更可靠、
低端恒流IC，恒流精度低，杂牌电容，寿命只有几千小时，手工焊接，故障率高
3、灯珠采用CERR\晶元等世界顶级灯珠供应商的产品，光效高、光衰低，进口三星全自动SMD生产线，贴装整齐，焊点光滑饱满，无虚焊
杂牌灯珠，光效低，光衰强，采用低等贴片工艺，灯珠凌乱，焊点不匀，常存在虚焊，易死珠。

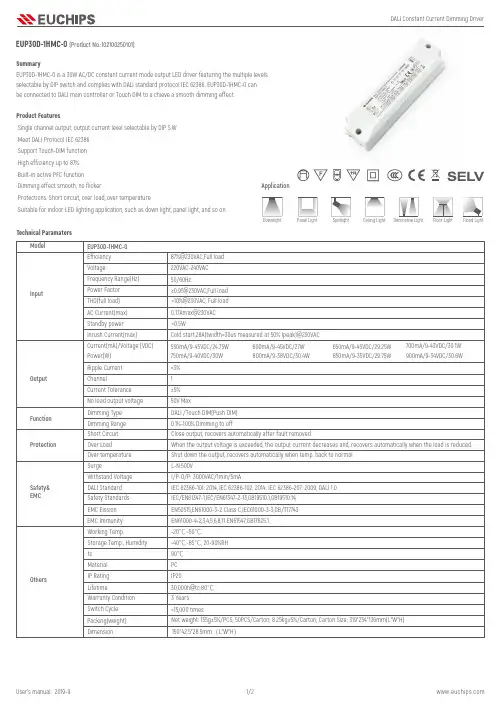

欧普DALI恒流调光驱动应用筒灯面板灯泛光灯射灯吸顶灯落地灯装饰灯说明书
ApplicationDownlightPanel LightFlood LightSpotlightCeiling LightFloor LightDecorative LightSummaryProduct FeaturesEUP30D-1HMC-0 (Product No.:102100250101)Technical Paramaters220VAC-240VAC 50/60Hz87%@230VAC,Full load ≥0.95@230VAC,Full load Cold start,28A(twidth=30us measured at 50% Ipeak)@230VAC 0.17Amax@230VAC IP20-20℃~50℃-40℃~85℃, 20-90%RH 90℃EN50515,EN61000-3-2 Class C,IEC61000-3-3,GB/T17743EN61000-4-2,3,4,5,6,8,11 EN61547,GB17625.1IEC/EN61347-1,IEC/EN61347-2-13,GB19510.1,GB19510.14,L-N:500VI/P-O/P: 3000VAC/1min/5mAPC 30,000h@tc:80℃0.1%-100% Dimming to off50V Max±5%<3%DALI /Touch DIM(Push DIM)>15,000 times1550mA/9-45VDC/24.75W 650mA/9-45VDC/29.25W 600mA/9-45VDC/27W 700mA/9-43VDC/30.1W 750mA/9-40VDC/30W 850mA/9-35VDC/29.75W800mA/9-38VDC/30.4W900mA/9-34VDC/30.6W<10%@230VAC, Full load EUP30D-1HMC-0SurgeWithstand VoltageIEC 62386-101: 2014, IEC 62386-102: 2014; IEC 62386-207: 2009, DALI 1.0DALI Standard Safety Standards EMC Eission EMC Immunity tc LifetimeMaterialDimming Range IP Rating Working Temp.Storage Temp., Humidity Dimming Type Switch Cycle Warranty Condition 3 Years No load output voltageEfficiency AC Current(max)Standby power <0.5WInrush Current(max)THD(full load)Current(mA)/Voltage (VDC)Power(W)Ripple CurrentChannel Current Tolerance VoltageFrequency Range(Hz)Power Factor Short CircuitOver Load Over temperature Close output, recovers automatically after fault removedShut down the output, recovers automatically when temp. back to normal.When the output voltage is exceeded, the output current decreases and, recovers automatically when the load is reduced.Safety&EMCOthersFunctionModelOutputInputProtectionNet weight: 155g±5%/PCS; 50PCS/Carton; 8.25kg±5%/Carton; Carton Size : 319*254*136mm(L*W*H)Packing(weight)150*42.5*28.5mm （L*W*H ）DimensionEUP30D-1HMC-0 is a 30W AC/DC constant current mode output LED driver featuring the multiple levels selectable by DIP switch and complies with DALI standard protocol IEC 62386. EUP30D-1HMC-0 can be connected to DALI main controller or Touch DIM to a chieve a smooth dimming effect.·Single channel output, output current level selectable by DIP S.W.·Meet DALI Protocol IEC 62386·Support Touch-DIM function ·High efficiency up to 87%·Built-in active PFC function ·Dimming effect smooth, no flicker·Protections: Short circuit, over load, over temperature·Suitable for indoor LED lighting application, such as down light, panel light, and so onCurrent Selection TableRemark: Function default setting is: 550mA (@switch are all OFF state)DALI WiringPush DIM(Touch DIM) DiagramPush DIM Function1. Press the Push DIM (Touch DIM) switch for 8s or more,the driver can be controlled via Push DIM switch.2. Short press the Push DIM (Touch DIM) switch (<0.5s) to control the lamp on or off.3. Long press the Push DIM (Touch DIM) switch (>0.5s) to dim the brightness of light. The dimming direction will change every time after pressing switch.4. Double-click the Push DIM (Touch DIM) switch (<0.3s), then all lamps connected on the device will be set maximum brightness.5. The brightness adjustment range is 1%-100%, and the light can be turned off through short pressing when doing the adjustment with long pressing Push DIM (Touch DIM) switch.6. With the Power off memory function, the power-down state will be recovered when power on again.DALI DiagramRemark: Only use open push button without indicator light. Maximum cable length between each Unit: 20 meters.※ The contents of this manual are updated without prior notice. If the function of the product you are using is inconsistent with the instructions, the function of the product shall prevail.Please contact us if you have any questions .Dimming CurveCautionsDerating CurveAmbient Temperature(℃)-20020406080100120L o a d (%)-10010203040506020406080100120DALI Dimming LevelO u t p u t C u r r e n t (%)1.This product should be installed by qualified personnel.2.This product is non waterproof, need to avoid sun and rain.In case of outdoor use, please ensure it is mounted in a water proof enclosure.3.Good heat dissipation conditions extend product life. Please install the product in a well-ventilated environment.4.Please make sure LED power supply output voltage, current is used to meet the product requirements.5.Please ensure that adequate sized cable is used from the controller to the LED lights to carry the current. Please also ensure that the cable is secured tightly in the connector.6.Due to safety concerns, PVC or rubber cord of 0.75- 1.5mm ² is recommended for input and output terminal(s)(excluding signal terminals). Flat power cord is not suitable.Ensure all wire connections and polarities are correct before applying power to avoid any damages to the LED lights.7.In case of malfunction, do not repair it yourself.220VAC-240VAC 50/60Hz87%@230VAC, 满载≥0.95@230VAC, 满载<0.5W冷启动, 28A(在 50%Ipeak 下测twidth=14us)@230VAC 0.17Amax@230VAC 150*42.5*28.5mm （长*宽*高）IP20-20℃~50℃-40℃~85℃, 20-90%RH 85℃PC 30,000小时@tc:75℃0.1%-100% 变暗直至关闭50V Max±5%<3%>15,000次1<10%@230VAC, 满载EUP30D-1HMC-0浪涌耐压标准DALI标准安全标准电磁兼容EMC 抗扰度tc寿命材质调光范围尺寸包装尺寸(重量)防水等级工作温度储存温度、湿度调光方式开关周期3年质保空载输出电压效率待机功耗电流浪涌电流THD 电流/电压/功率波纹电流通道电流精度电压频率功率因素短路过载过温关断输出，移除故障后自恢复关闭输出，温度恢复后， 电源正常工作。

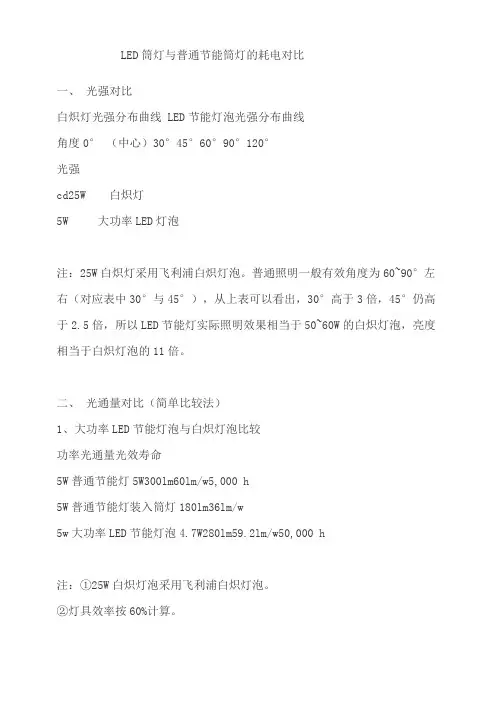

LED筒灯与普通节能筒灯的耗电对比
LED筒灯与普通节能筒灯的耗电对比一、光强对比白炽灯光强分布曲线 LED节能灯泡光强分布曲线角度0°（中心）30°45°60°90°120°光强cd25W 白炽灯5W 大功率LED灯泡注：25W白炽灯采用飞利浦白炽灯泡。
普通照明一般有效角度为60~90°左右（对应表中30°与45°），从上表可以看出，30°高于3倍，45°仍高于2.5倍，所以LED节能灯实际照明效果相当于50~60W的白炽灯泡，亮度相当于白炽灯泡的11倍。
二、光通量对比（简单比较法）1、大功率LED节能灯泡与白炽灯泡比较功率光通量光效寿命5W普通节能灯5W300lm60lm/w5,000 h5W普通节能灯装入筒灯180lm36lm/w5w大功率LED节能灯泡4.7W280lm59.2lm/w50,000 h注：①25W白炽灯泡采用飞利浦白炽灯泡。
②灯具效率按60%计算。
从上表可以看出，单独比较光源，5W LED节能灯是白炽灯光效的5.5倍，但装入灯具后，由于白炽灯大部份光线需要灯具反射出来，而反射时会损失一部分光线（LED光源不存在此问问题），故5W LED节能灯是白炽灯光效的9倍，即相同功率下， 5W LED节能灯光效是白炽灯亮度的9倍。
经过上述对比，说明LED节能灯实际比白炽灯节电90%。
2、LED节能灯与卤素灯对比功率光通量光效寿命35W卤素灯37W553lm14.5lm/w2,000 h35W卤素灯装入筒灯332lm9.0lm/w5W大功率LED灯泡4.7W280lm59.2lm/w50,000 h注：①35W卤素灯采用“佛山”卤素灯。
②灯具效率按60%计算。
从上表可以看出，单独比较光源，5W LED节能灯是卤素灯光效的4倍，但装入灯具后，由于卤素灯大部份光线需要灯具反射出来，而反射时会损失一部分光线（LED光源不存在此问问题），故5W LED节能灯是卤素灯光效的6.5倍，即相同功率下， 5W LED节能灯光效是卤素灯亮度的6.5倍。

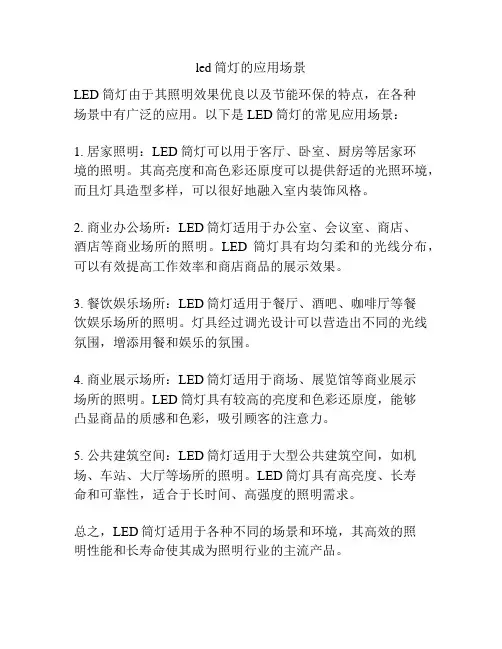

led筒灯的应用场景
led筒灯的应用场景
LED筒灯由于其照明效果优良以及节能环保的特点，在各种
场景中有广泛的应用。
以下是LED筒灯的常见应用场景：
1. 居家照明：LED筒灯可以用于客厅、卧室、厨房等居家环
境的照明。
其高亮度和高色彩还原度可以提供舒适的光照环境，而且灯具造型多样，可以很好地融入室内装饰风格。
2. 商业办公场所：LED筒灯适用于办公室、会议室、商店、
酒店等商业场所的照明。
LED筒灯具有均匀柔和的光线分布，可以有效提高工作效率和商店商品的展示效果。
3. 餐饮娱乐场所：LED筒灯适用于餐厅、酒吧、咖啡厅等餐
饮娱乐场所的照明。
灯具经过调光设计可以营造出不同的光线氛围，增添用餐和娱乐的氛围。
4. 商业展示场所：LED筒灯适用于商场、展览馆等商业展示
场所的照明。
LED筒灯具有较高的亮度和色彩还原度，能够
凸显商品的质感和色彩，吸引顾客的注意力。
5. 公共建筑空间：LED筒灯适用于大型公共建筑空间，如机场、车站、大厅等场所的照明。
LED筒灯具有高亮度、长寿
命和可靠性，适合于长时间、高强度的照明需求。
总之，LED筒灯适用于各种不同的场景和环境，其高效的照
明性能和长寿命使其成为照明行业的主流产品。
雷达感应LED筒灯全面介绍书
雷达感应LED筒灯新技能get，赶紧的
雷达感应原理：利用多勒普效应原理研发出一块平面天线发射与接受雷达感应信号的控制系统，智能检测周围电磁环境，自动调整工作状态，当人或车等移动物体进入感应范围内，天线板发出的雷达信号波形发生改变，改变后的雷达信号被接受器接收时，改变的雷达感应信号被接收器收到，将信号变化告知控制器，控制器控制电源输出变化。
雷达感应LED筒灯特点：
1.雷达感应LED筒灯光控功能：当环境有光时完全不工作；当环境无光时进入感应受控状态；
2.雷达感应功能：在无光条件下，有移动物体时，雷达感应动作，进入满负状态，功率4W，并延迟16-20秒；无移动物体触发时，灯灭;
3.感应距离：5-6米，灯下360度范围；
4.光控灵敏度：7-10LUX.
使用范围：特别适合小区楼道；以及走廊、卫生间、地下室、车库、仓库、监控等节能自动照明场所。
雷达感应LED筒灯使用注意事项：
1、严禁用金属物体遮盖感应器表面，金属物体会屏蔽雷达信号。
2、禁止将雷达感应LED玉米灯灯安装在有WIFI信号等同样频率的场所，
WIFI信号与雷达信号的频率是一样的，会相互干扰。
3、建议雷达感应器与雷达感应器之间的安装距离大于2米，尽量避免感应
范围内相交。
筒灯的组成原理
筒灯的组成原理筒灯是一种常见的照明设备，它由灯罩、灯具、灯珠、驱动电路等部分组成。
下面将详细介绍筒灯的组成原理。
首先，筒灯的灯罩是由透明或半透明的材质制成的罩子，它的作用是将灯珠的光线反射出来，使光线更加均匀、柔和，避免直接照射到人的眼睛。
灯罩的形状一般是圆筒形或方形，具体形状根据不同的应用场景而定。
其次，筒灯的灯具是由金属或塑料等材质制成的灯身，它用来固定灯珠、驱动电路等核心部件。
灯具一般具有散热功能，可以有效地将发热部件的热量散发出来，保证灯具的正常工作温度，延长灯的寿命。
再次，筒灯的灯珠是筒灯最重要的组成部分，它是发光二极管（LED）的一种。
LED是一种固态半导体器件，具有发光效果。
筒灯常用的LED灯珠有单色LED、RGB三基色LED和白光LED等。
这些灯珠通过电流通过时，在固体化合物中发生电子与空穴的复合，从而发出可见光。
筒灯的灯珠通过电路连接到电源，通过控制电流的强弱来调节灯珠的亮度。
最后，筒灯的驱动电路起到控制灯珠亮暗、调节灯光颜色和供电等功能。
驱动电路通常由电源、稳流电路和控制电路等组成。
电源是提供稳定直流电压的设备，使筒灯的LED灯珠能够正常工作。
稳流电路用来稳定电流的大小，保证LED灯珠能够稳定持续地发光。
控制电路可以实现灯珠的亮度调节、灯光颜色的切换等功能，通常使用调光器或遥控器进行控制。
除了上述的基本组成部分外，筒灯还可能包含其他的附加装置，如灯罩调节装置、散热装置、防水装置等。
灯罩调节装置可以改变筒灯照射的角度和范围，提供灯光照明的灵活性。
散热装置可以帮助排出灯具产生的热量，防止灯具因过热而损坏。
防水装置则可以保护筒灯免受水分腐蚀，并提高筒灯在潮湿环境下的耐用性。
综上所述，筒灯的组成原理主要包括灯罩、灯具、灯珠、驱动电路等部分。
通过灯罩反射、灯具固定、LED灯珠发光和驱动电路控制，筒灯能够提供均匀柔和的照明效果，并具有亮度调节、颜色切换等功能。
这使得筒灯成为一种常见的照明设备，广泛应用于家庭、商业、办公等场所。
LED筒灯参数
LED筒灯参数LED筒灯是一种新一代的照明产品，它具有高亮度、低能耗、长寿命等特点，被广泛应用于商业、家居、办公等领域。
在选择和使用LED筒灯时，有一些重要的参数需要了解。
本文将根据常见的上样LED筒灯，对其参数进行详细介绍。
1.功率：LED筒灯的功率通常以瓦（W）为单位表示，代表了灯具的能耗。
一般来说，功率越高，亮度越大，但同时也意味着能耗越高。
2. 亮度：亮度是指LED筒灯所发出的光的强度，通常以流明（lm）为单位来表示。
亮度的大小与LED芯片的质量和数量有关。
一般来说，亮度越大，照明效果越好。
3.显色指数：显色指数是用来表示光源还原物体原有颜色的能力，通常以Ra值来表示。
Ra值越高，表示光源的颜色还原能力越好，物体看起来越自然。
常见的LED筒灯的显色指数一般在80以上。
4.色温：色温表示光源的颜色属性，用单位K（开尔文）来表示。
常见的色温有暖白光（2700-3500K）、自然白光（4000-4500K）和冷白光（5000K以上）。
不同的场合适用不同的色温，例如家居通常选择暖白光，办公室通常选择自然白光。
5.光束角：光束角描述了灯具的照射范围，以度（°）为单位表示。
常见的光束角有30°、60°和120°等。
光束角越小，照射范围越集中，适用于需要强烈照明的场所。
6.寿命：LED筒灯的寿命是一个重要的参数，表示灯具使用的时间长短。
一般来说，LED筒灯的寿命在2万小时以上，其中好的品牌甚至可以达到5万小时以上。
寿命越长，使用寿命越久。
7.可调光性：可调光性是指LED筒灯能否进行光强的调节。
有些LED筒灯可以调节亮度，以满足不同场景的需要。
可调光的灯具通常需要配合调光开关或遥控器来使用。
8. 尺寸与安装方式：LED筒灯的尺寸和安装方式也是需要考虑的因素。
常见的尺寸有直径为8cm、10cm等，安装方式有表面安装和吸顶安装等。
根据实际需求选择适合的尺寸和安装方式。
LED各类灯的特点及应用范围
工程照明系列：LED工矿灯、泛光灯、投光灯、路灯、隧道灯。
家居照明产品有全系列LED吸顶灯、日光灯、台灯、射灯、筒灯、天花射灯、壁灯、餐厅灯；筒灯、灯盘等产品Led筒灯一、简介led筒灯led筒灯LED筒灯是一种嵌入到天花板内光线下射式的照明灯具。
LED筒灯是属于定向式照明灯具，只有它的对立面才能受光，光束角属于聚光，光线较集中，明暗对比强烈。
更加突出被照物体，流明度较高，更衬托出安静的环境气氛二、性能led筒灯特点：保持建筑装饰的整体统一与完美，不破坏灯具的设置，光源隐藏建筑装饰内部，光源不外露，无眩光，人的视觉效果柔和、均匀。
节能性：同等亮度耗电为普通节能灯的1/4。
环保性：不含汞等有害物质，对环境无污染。
（专家指出：一只荧光节能灯含的汞可污染180吨水源）经济性：因省电可减少电费开支，一年半可收回灯具成本。
一个家庭一个月可节约电费几十元低碳性：省电就相等于减少碳排放量。
长寿型：LED灯具的寿命为5万小时，每天使用六小时，就是20年的寿命。
三、优点1，节能：白光LED的能耗仅为白炽灯的1/10，节能灯的1/42，长寿：LED理论寿命可超过10万小时，对普通家庭照明可谓“一劳永逸”；3，可以工作在高速状态：节能灯如果频繁的启动或关断灯丝就会发黑很快损坏；4，固态封装，属于冷光源类型。
所以它很方便运输和安装，可以被装置在任何微型和封闭的设备中，不怕振动，主要考虑的就是散热。
5，LED灯具技术正日新月异的在进步，它的发光效率正在取得惊人的突破，价格也在不断的降低。
一个白光LED灯具进入家庭的时代正在迅速到来。
6，环保，不含汞(Hg)等对环境有害的物质，不会对环境造成破坏。
LED灯的组装部件可以非常容易的拆装，不用厂家回收都可以通过其它人回收。
LED不含红外、紫外线，所以不招虫。
7，显色性好：比传统灯具发出的光可以更加接近白光，在这种光线照射下，物体的颜色可以更加接近其本色；8，相应速度快：LED响应速度快，彻底消除了传统高压钠灯启辉过程长的缺点。
LED筒灯安装使用说明
本灯具系采用 6 颗 1W 大功率白光 LED 作为光源，配以
隔离的 AC-DC 恒流驱动电源。其外形尺寸为：外Φ140mm，
H80mm，内φ90mm；灯体骨架由冷轧薄铁板加工成型，表面
作喷塑防锈处理。灯圈由不锈钢冲压成型。反光罩由铝板经
拉升成型并经阳极氧化处理。
相关尺寸
型号 Model
电源接线端子
接线图
≥12
≤30
≥12
≤30
* 照度为距光源 2m 处的垂直照度
6、安装、接线方法 将室内顶板上的安装孔按所要求的尺寸开好，按电压类
型将灯具的电源线接在灯具的接线端子上，直流电源应注意 正负极。接线完毕检查无误后，将两侧的弹簧卡树起，与灯 体一起插入安装孔内，用力向上顶起，筒灯即可自动卡上。 接通电源，灯具即可工作。
LED 筒灯安装使用说明
1、使用说明
本灯具已包含光源，按产品名牌上标明的电源电压要
求，接通电源即可发光。光源正常使用过程中无须更换。如
一盏灯具中发生多个光点不亮时，可进行维修。 2、技术指标 型 号：YHTDAB06（卧式筒灯）； 电源电压：AC 220V，85～250V，DC12～24V； LED 功率：6 W 功率因数：≥0.6 光 通 量：冷白色≥200 lm，暖白色≥160 lm 3、应用场所：宾馆、饭店、写字楼、办公及娱乐场所、家 用照明等。 4、LED 系列筒灯特点： a、使用寿命超长，维护成本极低； b、功耗低，高亮度，不发烫，低压电路与市电完全隔离， 使用安全，绿色环保； c、无紫外线和红外线，无闪烁，对眼睛和皮肤无任何危害； d、安装灵活方便； e、光色有冷白色和暖白色。
115
200×150×100
460×410×310
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED智能筒灯
产品功能
华维凯得节能科技开发有限公司研发生产的LED智能筒灯，在无人的时候处于休眠状态（低亮2W），有人时自动转换成高亮度的照明状态，解决了没人时灯常亮的不必要的浪费，完美的诠释了“按需照明”的现代照明新理念。
LED智能筒灯的耗电量是传统灯具的十分之一，寿命是传统灯具的5倍，相对于传统灯具来说每年节省的电费能达到80%。
1、华维凯得LED智能筒灯为自动智能灯，高效节能。
2、高亮为5W、10W、14W；低亮至1W、2W、3W。
3、自动红外控制，无需人工干预。
4、主要有两种规格：亮暗和亮灭，通过自动红外控制实现人来灯亮，人走灯暗或灭。
5、LED智能筒灯节能效果是日光灯的1∕2，节能灯的1∕3，灯泡的1∕10。
6、可以根据时间及现场环境的不同，进行智能管理，可应用为应急照明。
7、该灯为独具特色的新型节能灯具，热量低、无频闪，无辐射，无污染。
8、灯光自动调节，适用于卫生间、厨房、阳台、楼道、楼梯、仓库等场合。
9、节约能源，降低能耗强度、碳的排放强度，同时也减少照明系统的运营成本。
10、LED筒灯不占据室内空间，在室内安装LED筒灯，因为灯具的隐密性，不会产生压迫的感觉，相反地会产生温馨的效果。
健康照明
1、智能化：无需人工控制，灯具只需由红外感应器自动感应、自动调整，实现按需照明。
2、节电高：节电率高达80%-90%。
3、寿命长：光源使用寿命高达50000小时。
4、零污染：没有有害气体（如汞），没有任何射线（如紫外线）。
5、响应快：当有人有车移动时，灯具瞬间自动感应到物体，在高亮状态下运行，满足对照明亮度的要求；当物体消失处于安静状态时，自动恢复到休眠状态，提供低亮度照明。
6、适应范围广：适用于停车场、走廊、步行梯、卫生间等公共照明领域。
LED智能筒灯参数
LED筒灯参数5W高亮LED 型号：HW-td 5W
尺寸: ∮110*38mm
孔径尺寸：∮88MM (3寸）
电流：200mA
电压：DC 220V
功率：5W
颜色：冷白/自然白/暖白/红/绿/蓝/黄
净重：146.5g
包装：中性(115*115*67mm) 防震包装
外箱 (585*470*345mm)内装 100PCS 白盒
LED筒灯参数10W 高亮 LED 型号：HW-td 10W
尺寸: ∮153*41mm
孔径尺寸：∮129MM（4寸）
电流：500mA
电压：DC 220V
功率：10W
颜色：冷白/自然白/暖白/红/绿/蓝/黄
净重：284g
包装：中性(155*155*67mm) 防震包装
外箱 (630*470*345mm)内装 100PCS 白盒
LED筒灯参数14W 高亮LED
型号：HW-td 14W
外径：∮160mm
挖孔：∮140MM （5寸）
高度：52mm
电压：DC 220V
功率：14W
颜色：冷白/自然白/暖白/红/绿/蓝/黄
净重：392g
包装：中性(183*183*67mm) 防震包装
外箱 (740*555*345mm)内装 100PCS 白盒
安装工艺
1、将室内顶板上的安装孔按所要求的尺寸开好，将灯具的电源线接在灯具的接线端子上。
2、接线完毕检查无误后，将两侧的卡簧拧松可滑动，与灯体一起插入安装孔内，调节好位置后将筒灯侧支架的卡簧拧紧固定好整个灯具。
3、推入反光罩，用两个螺母反向拧紧将反光罩固定好，在中间螺杆上再固定两个螺母，第一个螺母用一个尖嘴固定在距螺杆端1.5cm处，另一个螺母用另一尖嘴反向拧紧，最后剩余螺杆长度约为1cm。
4、放入SMD灯板，将灯板上的插线与电源上的插接线连接。
5、将拧有铜柱螺帽一体的亚克力罩拧紧在螺杆上，完成整灯安装。
产品组成
本产品为LED智能筒灯，其组成如下：
1、壳体总成筒灯壳体为5英寸卧式灯壳。
2、光源 SMD LED光源模组固定于灯壳，是产品的核心发光部件。
3、电源控制器安装于卧式壳体中，是本产品的控制部件。
4、安装机构本产品的安装方式为嵌入式安装。
LED智能筒灯成品
产品安装调试
1、灯具检查检查灯具外观正常，无机械损伤痕迹，灯具组成齐全。
2、将室内顶板上的安装孔按所要求的尺寸开好，将输入电源引线接在灯具的接线端子上。
3、接线完毕检查无误后，取下反光罩，将两侧的卡簧拧松使之自如滑动；将灯体插入安装孔内，调节好位置后将筒灯侧支架的卡簧拧紧固定整个灯具。
4、将反光罩穿入中间螺杆，用螺母固定，然后再加一个背紧螺母确保固定牢固；在中间螺杆上拧入一个定位螺母，使之定位在距螺杆外端1.5cm处；然后拧入一个背紧螺母并与定位螺母相互背紧，背紧螺母定位在距螺杆外端1.0cm处。
5、将SMD光源灯板穿入中间螺杆，将灯板上的插线与电源控制器上的插接线连接。
6、将六方铜柱插入亚克力匀光板中央，并用花螺帽拧紧固牢使之成为一体。
7、将六方铜柱及亚克力匀光板组合体拧紧在中间螺杆上，整灯安装完成。
8、调试上电，确认供电正常及灯具运行正常。
产品运行
产品调试完成后，即可自动运行，一般无需人工干预。
注：
1、以上所有报价为产品出厂价格，不包含运输费用及手续费。
2、在保质期内，如发生质量问题（人为损坏情况除外）本公司承诺包退换。
3、出货交期为订单确认后10日。
