立体图形的投影
第三章立体的投影
截断面
截平面
截交线
截交线与截断面
12
截交线的性质:
• 截交线是一个由直线组成的封闭的平面多边形,其 形状取决于平面体的形状及截平面相对平面体的截
切位置。 •平面立体的截交线是一个多边形,它的顶点是平 面立体的棱线或底边与截平面的交点。截交线的每 条边是截平面与棱面的交线。
• 共有性:截交线既属于截平面,又属于立体表面。 求截交线的实质是求两平面的交线
s
1 素线法
m 2 纬圆法
31
例 BAC位于圆锥体表面,已知V投影,求H、W投影
s'
a' d' (e')
b'(c')
c
e
sa
bd
s"
(a")
e"
d"
c"
b"
分析
BAC不通过锥顶, 故为曲线
作图
①找特殊点 ②求H、W面投影 ③光滑连接曲线
32
圆球
O
球面
形成
圆绕其直径旋转 而成
O 轴线 圆球表面无直线!
作业
3-2(1)(2)
36
3.2.2 平面与曲面立体相交
一、曲面立体截切的基本形式
截交线
截平面
截平面
截交线
37
截交线的性质:
• 截交线是截平面与回转体表面的共有线。 • 截交线的形状取决于回转体表面的形状及
截平面与回转体轴线的相对位置。 • 截交线都是封闭的平面图形。
38
二、求平面与曲面立体的截交线的一般步骤
线后再取局部。
19
20
例:求六棱柱被截切后的水平投影和侧面投影
立体图形的基本投影与展开方法
立体图形的基本投影与展开方法立体图形是在三维空间中存在的物体,其具有长度、宽度和高度三个维度。
在实际生活和工程设计中,我们经常需要对立体图形进行投影和展开,以便更好地理解和分析它们的特性。
本文将介绍一些基本的立体图形投影和展开的方法。
一、投影的基本原理在进行立体图形投影时,我们需要将三维空间中的物体投影到二维平面上。
这种投影是一种近似,因为三维物体的所有细节无法完全呈现在二维平面上。
投影的基本原理有三种类型:平行投影、透视投影和斜投影。
1. 平行投影:平行投影是指投影线与被投影物体平行的投影方式。
在平行投影中,投影线与物体之间的距离保持不变,因此得到的投影图形与实际物体的形状相似。
平行投影常用于工程设计和制图中。
2. 透视投影:透视投影是指投影线与被投影物体不平行的投影方式。
在透视投影中,投影线与物体之间的距离逐渐变远,因此得到的投影图形会产生远近和大小的变化,更接近人眼所见的效果。
透视投影常用于艺术绘画和建筑设计中。
3. 斜投影:斜投影是指投影线与被投影物体倾斜的投影方式。
在斜投影中,投影线与物体之间的角度不是90度,因此得到的投影图形会产生形变。
斜投影常用于工程制图中,以展示物体的各个面。
二、立体图形的展开方法立体图形的展开是指将三维物体展开成为一个平面图形。
通过展开,我们可以更好地了解物体的各个面和结构。
下面介绍几种常见的立体图形展开方法。
1. 正交展开:正交展开是指将立体图形的各个面沿着它们的法线方向展开成为平面图形。
这种展开方法可以保持各个面的形状和尺寸不变,适用于简单的立方体、长方体等几何体。
2. 黏合展开:黏合展开是指将立体图形的各个面按照一定的规则黏合在一起展开成为平面图形。
这种展开方法可以展示出物体的整体结构和关系,适用于复杂的多面体如四面体、六面体等。
3. 切割展开:切割展开是指通过在立体图形上进行切割,将其展开成为平面图形。
这种展开方法可以展示出物体的内部结构和各个面的连接方式,适用于复杂的多面体如球体、圆柱体等。
三视图的投影规律

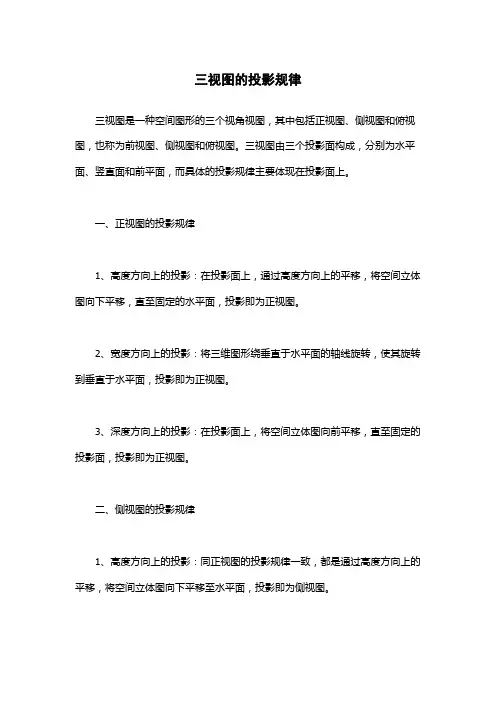

三视图的投影规律
三视图是一种空间图形的三个视角视图,其中包括正视图、侧视图和俯视图,也称为前视图、侧视图和俯视图。
三视图由三个投影面构成,分别为水平面、竖直面和前平面,而具体的投影规律主要体现在投影面上。
一、正视图的投影规律
1、高度方向上的投影:在投影面上,通过高度方向上的平移,将空间立体图向下平移,直至固定的水平面,投影即为正视图。
2、宽度方向上的投影:将三维图形绕垂直于水平面的轴线旋转,使其旋转到垂直于水平面,投影即为正视图。
3、深度方向上的投影:在投影面上,将空间立体图向前平移,直至固定的投影面,投影即为正视图。
二、侧视图的投影规律
1、高度方向上的投影:同正视图的投影规律一致,都是通过高度方向上的平移,将空间立体图向下平移至水平面,投影即为侧视图。
2、宽度方向上的投影:在投影面上,将三维图形旋转到垂直于竖直面,投影即为侧视图。
3、深度方向上的投影:将三维图形沿垂直于侧视图的轴线顺时针或逆时针旋转,使其旋转到与竖直面平行的水平面上,投影即为侧视图。
三、俯视图的投影规律
1、高度方向上的投影:在投影面上,将空间立体图向下平移至水平面,投影即为俯视图。
2、宽度方向上的投影:将三维图形沿竖直于水平面的轴线逆时针或顺时针旋转,使其旋转到与水平面垂直,投影即为俯视图。
3、深度方向上的投影:同侧视图的投影规律一致,都是将三维图形沿垂直于俯视图的轴线顺时针或逆时针旋转,旋转到与水平面平行的位置,投影即为俯视图。
综上所述,三视图的投影规律主要体现在投影面的平移和旋转上。
通过对三视图的投影规律的了解,可以更好地理解并绘制出三维图形的三视图。
初中数学 立体图形的投影有哪些种类
初中数学立体图形的投影有哪些种类立体图形的投影是几何学中的重要概念之一,它描述了一个三维物体在二维平面上的影像。
在初中数学中,我们通常学习了三种常见的立体图形投影,分别是平面投影、正交投影和斜投影。
下面我将为你详细介绍这三种投影的概念和特点。
一、平面投影平面投影是指将一个三维物体的影像投影到一个平面上。
根据投影方向的不同,平面投影又可以分为正射投影和斜投影两种。
1. 正射投影:正射投影是指投影线与投影面垂直的投影方式。
在正射投影中,投影线与物体表面的夹角保持不变,因此在投影图中能够保持物体的真实形状和大小。
常见的正射投影包括俯视图、正视图和侧视图。
-俯视图:俯视图是指将物体从正上方看向投影面,也就是将物体在垂直方向上的投影。
在俯视图中,物体的顶面和底面都能够完整地显示出来,而侧面则只能看到一部分。
-正视图:正视图是指将物体从正前方看向投影面,也就是将物体在水平方向上的投影。
在正视图中,物体的正面和背面都能够完整地显示出来,而侧面则只能看到一部分。
-侧视图:侧视图是指将物体从正侧方向看向投影面,也就是将物体在垂直方向上的投影。
在侧视图中,物体的侧面能够完整地显示出来,而顶面和底面则只能看到一部分。
2. 斜投影:斜投影是指投影线与投影面不垂直的投影方式。
在斜投影中,投影线与物体表面的夹角发生变化,因此在投影图中无法准确地表示物体的真实形状和大小。
常见的斜投影包括等角斜投影和等距斜投影。
-等角斜投影:等角斜投影是指投影线与投影面夹角相等的投影方式。
在等角斜投影中,物体的各个面都能够完整地显示出来,但是由于投影线与物体表面夹角的改变,导致物体的形状和大小在投影图中发生了畸变。
-等距斜投影:等距斜投影是指投影线与投影面不夹角相等的投影方式。
在等距斜投影中,物体的各个面在投影图中都能够保持相等的比例关系,但是由于投影线与物体表面夹角的改变,导致物体的形状在投影图中发生了畸变。
二、正交投影正交投影是指将三维物体的各个面分别投影到与其平行的投影面上。
工程制图第五章立体的投影
投影的分类
01
02
03
正投影
光线与投影面垂直,物体 的投影与原物体形状、大 小一致。
斜投影
光线与投影面形成一定角 度,物体的投影与原物体 形状、大小可能存在差异。
中心投影
光线通过一点投影到投影 面上,物体的投影与原物 体形状、大小可能存在较 大差异。
投影法在工程中的应用
建筑设计
通过正投影法绘制建筑物 的平面图、立面图和剖面 图,以表达建筑物的外观 和内部结构。
圆锥体的投影
1 2
圆锥体的投影特性
圆锥体在三面投影体系中分别形成圆、椭圆和抛 物线。
圆锥体的三视图
主视图、俯视图和左视图。
3
圆锥体投影的作图方法
根据圆锥体的轴线位置,确定其在三面投影体系 中的位置,然后根据投影规律画出其三视图。
曲面立体投影的作图方法
曲面立体投影的作图步骤
曲面立体投影的应用
首先确定曲面立体的形状和尺寸,然 后根据其在三面投影体系中的位置, 按照投影规律画出其三视图。
曲面立体投影在工程制图、建筑设计、 机械制造等领域有着广泛的应用,是 工程技术人员必须掌握的基本技能之 一。
曲面立体投影的注意事项
在作图过程中,需要注意曲面的曲率、 方向和投影角度等因素,以确保绘制 的图形准确无误。
04 组合体的投影
组合体的构成方式
叠加型
由基本几何体按一定方式叠加而成,各基本体之间相 对位置关系明确。
对于截断立体和相贯立体,尺寸标注更为复杂。需要明确截断和相贯的位置,以及各个部分的大小。这涉及到对立体结构的 深入理解,以确保标注的尺寸能够准确反映立体的实际结构和形状。
Hale Waihona Puke 组合体的尺寸标注全面反映组合体的结构和功能
第四章立体的投影
❖ ㈡两平面立体的表面交线
相交形体的表面交线称为相贯线。
两平面立体相贯线的特征:一般情况为空间折线,特殊情况为平面折线,每 段折线是两立体棱面的交线,每个折点是一立体棱线与另一立体的贯穿点。 立体的相贯形式有两种:
一是全贯,即一个立体完全穿过另一个立体,相贯线有两组; 二是互贯,两个立体各有一部分参与相贯,相贯线为一组。 求两平面体相贯线的方法:有两种 (1)交点法——先作出各个平面体的有关棱线与另一立体的交点,再将所有交 点顺次连成折线,即组成相贯线。连点的规则是:只有当两个交点对每个立体 来说,都位于同一个棱面上时才能相连,否则不能相连。 (2)交线法——直接作出两平面立体上两个相应棱面的交线,然后组成相贯线。
(3)投影分析
(二)棱锥体 (1)形体特征: 底面是多边形,棱 线交于一点,侧棱面均为三角形。 (2)安放位置: 底面△ABC平行于H面。 (3)投影分析
【例4-1】 作四棱台的正投影图 解:(1)分析
1)四棱台的上、下底面都与H面平行, 前、后两棱面为侧垂面,左、右两棱面 为正 垂面。 2)上、下两底面与H面平行,其水平投 影反映实形;其正面、侧面投影积聚为 直线。 3)前、后两棱面与W面垂直,其侧面投影积聚为直线;与H、V面倾斜,投 影为缩小的类似形。 4)左、右两个面与V面垂直,其正面投影积聚为直线;与H、W面倾斜,投 影为缩小的类似形。 5)四根斜棱线都是一般位置直线,其投影都不反映实长。
3)连点。 4)判断可见性。
❖ 三、同坡屋面交线的画法
单坡屋面 坡屋面 双坡屋面
四坡屋面 同坡屋面:既屋檐高度相等、各屋面与水平面倾角相等的屋面。 同坡屋面交线的画法,其实 质是求两平面交线的问题。
同坡屋面上各种交线的名称
立体图形的投影与表面积
立体图形的投影与表面积在我们的日常生活和学习中,立体图形无处不在。
从我们居住的房屋到手中的手机,从常见的包装盒到宏伟的建筑,都离不开各种立体图形的应用。
而理解立体图形的投影和表面积,对于我们更好地认识和把握周围的世界具有重要意义。
首先,让我们来聊聊立体图形的投影。
简单来说,投影就是当光线照射到一个立体图形上时,它在某个平面上所留下的影子。
想象一下,在阳光明媚的日子里,一个立着的正方体放在地面上,它在地面上形成的影子就是它的投影。
投影分为中心投影和平行投影两种。
中心投影就好像我们在夜晚用手电筒照射一个物体,所产生的影子会随着手电筒位置的变化而改变大小和形状。
而平行投影呢,又可以分为正投影和斜投影。
正投影是光线垂直于投影面照射物体所得到的投影,比如我们在阳光下看到建筑物垂直于地面的影子,就是正投影。
斜投影则是光线倾斜于投影面照射物体得到的投影。
不同的立体图形,它们的投影也各有特点。
比如,球体无论从哪个方向进行正投影,得到的都是一个圆形。
而长方体,如果从不同的角度进行正投影,可能会得到长方形、正方形等不同的形状。
了解立体图形的投影,在很多实际场景中都有着重要的应用。
在建筑设计中,设计师们需要通过绘制建筑物的投影图来规划建筑的布局和外观。
在机械制造中,工程师们依靠零件的投影图来精确加工零件。
接下来,我们再谈谈立体图形的表面积。
表面积可以理解为一个立体图形所有表面的面积总和。
对于常见的立体图形,如正方体、长方体、圆柱体、圆锥体和球体,它们的表面积都有特定的计算公式。
正方体的表面积等于一个面的面积乘以 6,因为正方体的六个面都是完全相同的正方形。
长方体的表面积则稍微复杂一些,它等于(长×宽+长×高+宽×高)× 2,因为长方体有三组不同的面,每组两个相同的面。
圆柱体的表面积由侧面积和两个底面积组成。
侧面积展开是一个长方形,其面积等于底面圆的周长乘以圆柱的高;底面积是两个相同的圆,面积等于π乘以半径的平方。
第三章-立体的投影PPT课件
1″ 7″
9″
4(2)
6(8)
3(1) 5(7)
10(9)
可编辑课件PPT
35
可编辑课件PPT
36
可编辑课件PPT
37
可编辑课件PPT
38
3.3 曲面立体
曲面立体:所有表面都是由曲面或曲面和平面 所围成的立体称为曲面立体。它们通常被称为 回转体。
一动线绕一定线回转一周后形成的曲面称为回 转面。不动线称为回转轴,动线称为母线,母 线在回转面上的任意位置称为素线。
4(8) 3(7) 2(6)
1(5)
可编辑课件PPT
68
二、 平面与圆锥相交
1. 平面与圆锥相交所得截交线形状 2. 例题
可编辑课件PPT
69
1. 平面与圆锥相交所得截交线形状
圆
过锥顶的两直线
小小规定
可编辑课件PPT
5
一、 棱柱
1. 棱柱的组成
正面投影
由两个底面和几个侧 面组成。侧面与侧面 的交线叫侧棱,侧棱 相互平行。
2. 棱柱的投影
侧面投影
水平投影
可编辑课件PPT
在图示位置时,六棱 柱的两底面为水平面, 在水平投影中反映实 形。前后两侧面是正 平面,其余四个侧面 是铅垂面,它们的水 平投影都积聚成直线, 与六边形的边重合。
s
1
4 2 ●
●
●
解题步骤
1.空间分析:截平面与 四条侧棱均相交,因此 截交线是一个四边形。
3
● 3
2.投影分析:截平面为
正垂面,截交线的正面
投影已知,水平投影和
侧面投影未知;
4 ●
3
1
●
s●
2●
立体图形的投影与表面积计算
立体图形的投影与表面积计算立体图形是我们数学学习中的重要内容之一,它们在现实生活中随处可见,比如建筑物、家具、雕塑等。
了解立体图形的投影和表面积计算方法,不仅可以帮助我们更好地理解空间几何关系,还能在实际问题中应用到。
一、立体图形的投影立体图形的投影是指将三维空间中的图形在某个平面上的影子。
常见的投影有正投影和斜投影两种。
1. 正投影正投影是指将图形垂直投影到一个平面上。
例如,我们常见的平行四边形、长方体、正方体等都可以通过正投影得到其在平面上的形状。
通过正投影,我们可以观察到图形的基本形状和大小。
2. 斜投影斜投影是指将图形沿着某个方向投影到一个平面上。
斜投影常用于描述物体在真实环境中的形状和位置,比如建筑物的立面图。
斜投影可以更真实地反映立体图形的外观,但也需要一定的透视关系的考虑。
二、立体图形的表面积计算立体图形的表面积是指该图形所有面的总面积之和。
不同的立体图形有不同的表面积计算公式,下面我们将以几个常见的立体图形为例进行说明。
1. 立方体立方体是最常见的立体图形之一,它有六个相等的面,每个面都是正方形。
立方体的表面积计算公式为:表面积 = 6 ×边长²。
2. 圆柱体圆柱体由两个平行圆面和一个侧面组成。
圆柱体的表面积计算公式为:表面积= 2πr² + 2πrh,其中r为底面半径,h为高。
3. 锥体锥体由一个圆锥面和一个底面组成。
锥体的表面积计算公式为:表面积= πr² + πrl,其中r为底面半径,l为斜高。
4. 球体球体是一个完全由曲面组成的立体图形,它的表面积计算公式为:表面积 =4πr²,其中r为半径。
通过掌握这些立体图形的表面积计算公式,我们可以在实际问题中应用到,比如计算某个物体的包装纸的面积、涂料的用量等。
总结立体图形的投影和表面积计算是数学学习中的重要内容,它们不仅帮助我们更好地理解空间几何关系,还能在实际问题中应用到。
通过掌握立体图形的投影方法和表面积计算公式,我们可以更准确地描述和计算立体图形的形状和大小。
平面立体图形的投影与展开
平面立体图形的投影与展开在我们的日常生活和学习中,平面立体图形无处不在。
从简单的正方体、长方体,到复杂的棱柱、棱锥,这些图形的投影与展开是理解其结构和性质的重要途径。
首先,让我们来了解一下什么是平面立体图形的投影。
投影可以简单地理解为光线照射在物体上,在某个平面上所形成的影子。
在数学中,我们通常考虑正投影,也就是光线垂直于投影面的情况。
比如说,一个正方体,当光线从它的正前方垂直照射时,在后面的平面上形成的投影就是一个正方形。
但如果光线从上方垂直照射,投影就变成了一个正方形的框。
不同的平面立体图形,其投影的形状和大小会有所不同。
对于长方体来说,如果它的长、宽、高各不相同,那么从不同的方向进行正投影,可能会得到长方形或者正方形。
而对于三棱柱,如果它的底面是等边三角形,且侧棱与底面垂直,那么从侧面投影就是一个长方形,从上下底面投影就是等边三角形。
接下来,我们说一说平面立体图形的展开。
展开图就像是把一个立体图形的表面“拆开”,平铺在一个平面上所得到的图形。
通过研究展开图,我们可以更直观地看到立体图形的各个面之间的关系。
以正方体为例,它有 11 种不同的展开图。
常见的有“1-4-1”型,就像“一”字排开;“2-3-1”型,像楼梯一样;还有“2-2-2”型,三个“2”并排。
通过观察这些展开图,我们可以清晰地看到正方体的 6 个面是如何相互连接的。
再比如长方体,它的展开图相对来说要复杂一些,因为长方体的长、宽、高可能不同。
但总的来说,也是由 6 个长方形(特殊情况下可能有两个正方形)组成,并且相对的面在展开图中是相同的。
平面立体图形的投影和展开在实际生活中有很多应用。
比如在制造业中,工程师们需要根据零件的投影图来设计和制造产品;在包装设计中,要考虑如何将立体的物品展开成平面,以节省材料和方便包装。
在学习数学的过程中,理解平面立体图形的投影和展开对于培养我们的空间想象力和逻辑思维能力非常重要。
当我们能够在脑海中想象出一个立体图形的投影和展开图时,就能够更好地解决与立体几何相关的问题。
立体形的投影与表面积计算
立体形的投影与表面积计算立体形的投影和表面积计算是几何学中重要的概念和技巧。
无论是在建筑设计、机械制造还是数学领域,理解和应用这些概念都是至关重要的。
本文将介绍立体形的投影和表面积计算的方法和原理,帮助读者更好地理解和运用它们。
一、立体形的投影立体形的投影是指通过光线投射来获得图形在平面上的表示。
利用投影可以更直观地了解立体形的形状和特征。
下面将介绍几种常见的立体形投影方法。
1. 平行投影平行投影是最常见的投影方法之一。
在平行投影中,光线是平行的,从一个方向射向立体形,将其投影到一个平面上。
这种投影方法简单明了,能够保持立体形的真实比例和形状。
2. 透视投影透视投影是一种仿真人眼视角的投影方法。
在透视投影中,光线从特定的角度射向立体形,使得远离光线的部分较小,接近光线的部分较大。
透视投影可以使图形看起来更立体,更接近真实物体的观感。
3. 正交投影正交投影是一种特殊的平行投影,光线与被投影物体垂直。
在正交投影中,图形被投影到一个平面上,并保持其真实比例和形状。
正交投影常用于工程制图和建筑设计中。
二、立体形的表面积计算立体形的表面积是指其所有表面的总面积。
计算立体形的表面积可以帮助我们进行材料采购、空间规划和建筑设计等工作。
下面将介绍几种常见的立体形表面积计算方法。
1. 直角三棱柱的表面积计算直角三棱柱的表面积由底面、侧面和顶面组成。
底面积为底边长的平方,侧面积为底边长乘以高度的两倍,顶面积与底面积相等。
因此,直角三棱柱的表面积等于两倍的底面积加上四倍的侧面积。
2. 球体的表面积计算计算球体的表面积需要使用球体表面积公式:A = 4πr²,其中A表示表面积,r表示半径。
根据此公式,我们可以快速计算出球体的表面积。
3. 圆柱体的表面积计算圆柱体的表面积由底面、侧面和顶面组成。
底面积等于圆的面积,侧面积等于圆的周长乘以高度,顶面积与底面积相等。
因此,圆柱体的表面积等于两倍的底面积加上侧面积。
4. 其他立体形的表面积计算对于其他的立体形,可以根据具体形状和属性进行表面积计算。
立体几何体的投影与旋转计算
立体几何体的投影与旋转计算立体几何体在三维空间中存在各种各样的形状和结构,对于这些几何体的研究和计算对于建筑设计、机械制造、计算机图形学等领域具有重要意义。
其中,投影和旋转计算是我们常见的几何体分析方法之一。
本文将探讨立体几何体的投影与旋转计算的原理和应用。
一、立体几何体的投影计算立体几何体的投影是指将三维空间中的立体几何体映射到二维平面上的过程。
投影可以分为平行投影和透视投影两种。
1. 平行投影平行投影是指当光源远离物体时,光线基本是平行的,从而产生的投影方式。
平行投影的特点是投影物体的大小和形状不会随着距离的变化而发生变化。
投影几何体的形状可以通过平行与投影平面的截面来表示。
在计算平行投影时,可以利用向量的投影计算方法来求解。
2. 透视投影透视投影是指当光源接近物体时,光线会从不同的角度射向物体,产生形变和大小变化的投影方式。
透视投影在视觉上更加贴近真实世界的观察方式,常用于三维场景的渲染和建模。
在计算透视投影时,可以利用矩阵变换来实现。
二、立体几何体的旋转计算旋转是指在三维空间中沿着某个轴进行的转动操作。
立体几何体的旋转计算可以通过线性代数中的旋转矩阵来实现。
对于一个给定的几何体,我们可以通过旋转操作来改变它的姿态和位置。
1. 旋转矩阵表示旋转矩阵是一个三维矩阵,用于描述绕某个轴旋转的变换。
以三维空间中的一个点为例,对于绕x轴旋转θ角度的变换,其旋转矩阵可以表示为:[1 0 00 cosθ -sinθ0 sinθ cosθ]其中,cosθ和sinθ分别表示角度θ的余弦和正弦。
通过将旋转矩阵与几何体的坐标向量相乘,可以实现对几何体的旋转操作。
2. 旋转计算方法旋转计算的关键是确定旋转轴和旋转角度。
常见的旋转操作有绕x 轴、y轴和z轴旋转。
对于一个给定的几何体,我们可以通过以下步骤进行旋转计算:(1)确定旋转轴和旋转角度;(2)根据旋转轴和旋转角度构造旋转矩阵;(3)将几何体的坐标向量与旋转矩阵相乘,得到旋转后的坐标。
立体的三面投影三视图
平面立体旳投影 是平面立体各表面投影旳集合 ----由直线段构成旳封闭图形。
➢1 棱 柱
(1). 三棱柱旳视图
由两个底面和三个侧棱面构成。侧棱面 与侧棱面旳交线叫侧棱线,侧棱线相互平行。
三棱柱旳 两底面为水平 面,在俯视图 中反应实形。 其他三个侧棱 面都是铅垂面, 水平投影积聚, 与三角形旳边 重叠。
➢(2) 三棱柱表面旳点
因为三棱柱旳表面都是平面,所以在三棱 柱旳表面上取点与在平面上取点旳措施相同。
点旳可见性鉴别: 若点所在旳
平面旳投影可见, 点旳投影也可见; 若平面旳投影积 聚成直线,点旳 投影也可见。
➢2.棱锥
S
⑴ 棱锥旳构成
由一种底面和若干侧 棱面构成。侧棱线交于有 限远旳一点——锥顶。
S称为锥顶,圆锥面上过锥顶旳任一直线 称为圆锥面旳素线。
➢1. 圆锥旳视图
如图示位置,俯视图为一圆。另两
注意:轮廓线旳投影与 曲面旳可见性旳判断
个视图为等边三角形,三角形旳底 边为圆锥底圆旳投影,两腰分别为 圆锥面不同方向旳两条轮廓素线旳
➢2. 圆锥面上旳点 投影。
1) 素线法
过
锥
顶
作
一
条
素 线
2)纬线圆法
⑵ 棱锥旳三视图
A
C
B
s
s
⑶ 在棱锥面上取点
棱锥处于图示位置时,
其底面ABC是水平面,在俯
视图上反应实形。侧棱面 a SAC为侧垂面,另两个侧棱 a 面为一般位置平面。
k n
b s kn
k (n)
c a(c) b c
b
➢4.2.2 曲面立体旳投影
工程中常见旳曲面立体,是回转体。 回转曲面是由母线(直线或曲线)绕 定轴线作回转运动生成旳。
初中数学 什么是立体图形的投影
初中数学什么是立体图形的投影立体图形的投影是将三维物体在二维投影平面上的投影表示。
下面将详细介绍立体图形投影的类型、方法和应用。
1. 平行投影:平行投影是将立体图形在平行投影平面上的投影表示。
在平行投影中,投影线与投影平面平行。
平行投影可以保持立体图形的形状和大小不变,适用于制图和建筑设计等领域。
2. 透视投影:透视投影是将立体图形在透视投影平面上的投影表示。
在透视投影中,投影线汇聚到一个点,即透视中心。
透视投影能够呈现出逼真的立体感,适用于绘画、游戏设计等领域。
3. 立体视图:立体视图是将立体图形在三个相互垂直的投影平面上的投影表示。
立体视图包括前视图、俯视图和侧视图。
前视图是立体图形在正面投影平面上的投影,俯视图是立体图形在上方投影平面上的投影,侧视图是立体图形在侧面投影平面上的投影。
立体视图能够清晰地显示出立体图形在不同方向上的形状和尺寸,适用于机械制图、建筑设计等领域。
4. 投影方法:绘制立体图形投影的方法包括平行投影法、透视投影法和轴测投影法等。
平行投影法和透视投影法适用于平面图形的投影,轴测投影法适用于立体图形的投影。
轴测投影法包括等轴测投影、斜轴测投影和正轴测投影等,能够以三维效果展示立体图形。
5. 应用领域:立体图形的投影在很多领域具有重要的应用。
在建筑设计中,通过绘制立体图形的平行投影和透视投影,可以展示建筑物在不同视角下的外观和内部结构。
在工程制图中,通过绘制立体图形的立体视图和投影图,可以展示机械零件的形状和尺寸。
在游戏设计和动画制作中,通过绘制立体图形的透视投影,可以创造出逼真的虚拟场景。
绘制立体图形的投影需要一定的几何知识和绘图技巧。
根据不同的投影类型和应用需求,选择合适的投影方法和投影平面。
通过绘制立体视图、平行投影或透视投影等方法,可以准确地表示立体图形在二维投影平面上的形状和尺寸。
总结起来,立体图形的投影包括平行投影、透视投影和立体视图等类型。
绘制立体图形投影可以使用平行投影法、透视投影法和轴测投影法等方法。
高中数学立体图形的投影解题技巧
高中数学立体图形的投影解题技巧在高中数学中,立体图形的投影是一个常见的考点。
掌握好立体图形的投影解题技巧,不仅可以帮助我们更好地理解立体图形的性质,还可以提高解题效率。
本文将介绍几种常见的立体图形的投影解题技巧,并通过具体题目进行说明和分析,希望对高中学生及其父母有所帮助。
一、平行投影法平行投影法是最基本的投影方法,也是解题中最常用的方法之一。
在平行投影法中,我们将立体图形的每个顶点沿着平行于某个方向的直线投影到一个平面上,从而得到图形的投影。
例如,考虑一个正方体在某个平面上的投影问题。
我们可以将正方体的六个顶点分别投影到平面上,然后连接相应的投影点,即可得到正方体在该平面上的投影。
通过观察投影图形的形状和性质,我们可以得到一些有用的信息,如图形的边长、角度等。
二、透视投影法透视投影法是一种更加真实和直观的投影方法,它模拟了人眼观察立体物体时的投影效果。
在透视投影法中,我们假设观察者位于无穷远处,通过绘制观察者与立体图形顶点之间的直线,再将直线与观察平面相交的点作为投影点,从而得到图形的投影。
考虑一个圆柱体在透视投影下的问题。
我们可以通过绘制观察者与圆柱体顶点之间的直线,再将直线与观察平面相交的点作为投影点,连接相应的投影点,即可得到圆柱体在透视投影下的投影。
通过观察投影图形的形状和性质,我们可以得到一些有用的信息,如图形的半径、高度等。
三、投影的性质和应用投影的性质在解题中经常被用到。
例如,对于平行投影,如果一个图形在平行投影下保持不变,那么它在原来的图形中一定是平行于投影平面的。
这个性质可以帮助我们确定图形的位置和方向。
考虑一个长方体在平行投影下的问题。
如果长方体在平行投影下保持不变,那么它在原来的长方体中一定是平行于投影平面的。
通过观察投影图形的形状和性质,我们可以得到一些有用的信息,如图形的长、宽、高等。
四、举一反三掌握了立体图形的投影解题技巧后,我们可以通过举一反三的方法应用到其他类似的题目中。
工程图学第5章立体的投影
电子设备中的立体设计
1 2 3
电子设备的立体结构
电子设备的立体结构通常由电路板、外壳、连接 器等组成,这些组件通过不同的方式组装在一起。
电子设备的立体布局
电子设备的立体布局需要考虑设备的空间利用率、 散热性能、电磁屏蔽等因素,以确保设备能够正 常工作。
电子设备的立体配合
电子设备中的各个组件需要进行配合,以确保它 们能够正确地组装在一起,并实现预定的功能。
04
平面立体的投影
棱柱体的投影
棱柱体的投影
棱柱体由两个平行的多边形底面和若干个矩形侧面组成。在 投影图中,多边形的各顶点分别投影到与底面平行的投影面 上,各边中点连接得到棱柱体的投影。
棱柱体的三视图
棱柱体的三视图包括正视图、侧视图和俯视图。正视图显示 棱柱体的正面形状,侧视图显示侧面形状,俯视图显示顶面 形状。
THANKS
感谢观看
棱锥体的投影
棱锥体的投影
棱锥体由一个多边形底面和若干个三 角形侧面组成。在投影图中,多边形 的各顶点分别投影到与底面平行的投 影面上,各边中点连接得到棱锥体的 投影。
棱锥体的三视图
棱锥体的三视图包括正视图、侧视图 和俯视图。正视图显示棱锥体的正面 形状,侧视图显示侧面形状,俯视图 显示顶面形状。
圆柱体的投影
圆柱体的投影
圆柱体由一个圆底面和一个侧面组成。在投影图中,圆底面的圆心投影到与底面平行的投影面上,圆周上的点连 接得到圆柱体的投影。
圆柱体的三视图
圆柱体的三视图包括正视图、侧视图和俯视图。正视图显示圆柱体的正面形状,侧视图显示侧面形状,俯视图显 示顶面形状。
圆锥体的投影
圆锥体的投影
圆锥体由一个圆底面和一个侧面组成。在投影图中,圆底面的圆心投影到与底面平行的投影面上,圆 周上的点连接得到圆锥体的投影。
分析立体图形的投影和截面
分析立体图形的投影和截面立体图形是指具有长度、宽度和高度的图形,它们在三维空间中存在着。
在现实生活中,我们常常会遇到各种不同形状的立体图形,如长方体、圆柱体、球体等。
对于这些立体图形,我们可以通过投影和截面的方法进行分析。
一、投影投影是指将三维立体图形映射到二维平面上,以便更好地观察和分析其形状、结构等特征。
常见的投影方式有平行投影和透视投影两种。
1. 平行投影平行投影是指将立体图形的每个顶点在平行于某一方向的平面上投影,得到的是一个与原图形相似但比例不同的平面图形。
例如,沿着水平方向进行平行投影,我们可以得到一个俯视图,展示出立体图形在水平方向上的特征。
2. 透视投影透视投影是指以某一视点为中心,将图形的各个点以透视关系投影到一个平面上。
透视投影更接近于人眼观察物体的方式,能够更真实地呈现出立体图形的空间感。
例如,我们常见的透视图就是使用透视投影得到的。
二、截面截面是指将立体图形与一个平面相交后,所得到的图形形状。
通过对不同位置和角度的截面进行观察和分析,我们可以了解立体图形在不同方向上的特征。
1. 平行截面平行截面是指将平行于某一方向的平面与立体图形相交,所得到的截面图形。
通过平行截面,我们可以观察到图形在该方向上的特征,例如一个圆柱体的平行截面是一个圆。
2. 垂直截面垂直截面是指将垂直于某一方向的平面与立体图形相交,所得到的截面图形。
通过垂直截面,我们可以观察到图形在该方向上的特征,例如一个长方体的垂直截面是一个矩形。
通过投影和截面的方法,我们可以更好地理解和分析立体图形。
它们帮助我们揭示立体图形的特征和结构,以及在工程、建筑、设计等领域的应用。
总之,立体图形的投影和截面是我们研究和了解立体图形的重要工具,可以帮助我们更好地认识和应用立体图形。
通过以上的分析我们可以看出,投影是将三维图形映射到二维平面上,分析其形状和结构;而截面则是通过将图形与平面相交,观察和分析图形在不同方向上的特征。
这两种方法都有助于我们更好地理解和应用立体图形,对于计算机图形学、工程建模等领域也有重要意义。
三视图投影性质及画法
(一) 回转体的形成方法
名称 圆 锥 体
圆柱体
圆球体
圆环体
回 转 面 形 成
直母线绕和 它相交的轴线回 转而成圆锥面
O S
直母线绕和 它平行的轴线回 转而成圆柱面
O
A
圆母线绕以 它的直径为轴线 回转而成圆球面
O
圆母线绕和 它的共面但不过 圆心的轴线回转 而成圆环面
O
方
法
和
简
图
A
O
A1 O
O
O
形体 由圆锥面和一个圆 由圆柱面和两个圆 由圆球面围成的 由圆环面围成的
o'
o”
o
以底面对称中心作为坐标原点
二、平面立体及其表面上的点和线
(三) 平面立体的画法
棱线的可见投影画成粗实线,棱线的不可见投影画成细虚线。
注意:
s'
s”
1.所有投影的边缘轮 廓线都是可见的,要用粗 实线画出。
a'
1' c' 2'
2.边缘轮廓线内直线
c
b' s
的可见性,要利用交叉两
1(2)
直线上的重影点来判断。 a
各点投影符合 三面投影特性
俯视图:从上向下做正投射得到的图形。 左视图:从左向右做正投射得到的图形。
§7-1 立体及其表面上的点和线
一、立体的三视图及其投影规律
(一) 三棱锥的三视图
Z
V
s'
s”
a' b'
c'
a”
X
O (c”)
a
sc
b
b” Y
投影过程: (1)建立坐标系; (2)作正投影; (3)投影面展开;
立体图形的投影通过立体图形的投影练习帮助学生理解立体图形的投影和应用
立体图形的投影通过立体图形的投影练习帮助学生理解立体图形的投影和应用在几何学中,立体图形的投影是一个重要的概念,通过投影可以将三维对象映射到二维平面上,帮助我们理解和应用立体图形。
本文将介绍立体图形的投影原理及其应用。
一、立体图形的投影原理在几何学中,立体图形的投影是指通过光线或平行投影将三维图形映射到一个二维的平面上。
根据投影所使用的投影平面的不同,可以分为平行投影和透视投影两种方法。
1. 平行投影平行投影是指将立体图形的每一个点都沿着投影线直线地映射到投影平面上。
在平行投影中,投影线与投影平面平行,因此得到的投影图形与原来的立体图形相似。
平行投影适用于不需要考虑透视效果的情况,如建筑平面图等。
2. 透视投影透视投影是指将立体图形的每一个点都沿着视线投影到一个中心投影点上,再由中心投影点垂直于投影平面得到投影。
透视投影能够更真实地反映立体图形在视觉上的表现,常用于绘画、建筑渲染等领域。
二、立体图形投影的应用立体图形的投影在现实生活和各个领域的应用非常广泛,下面将介绍部分应用场景。
1. 工程制图在工程制图中,立体图形的平行投影常用于绘制建筑平面图、机械制图等。
通过平行投影可以得到准确比例的二维图形,便于设计和施工。
2. 计算机图形学立体图形的投影在计算机图形学中扮演着重要的角色。
通过计算机图形学中的投影算法,可以将三维模型转化为屏幕上的二维图像,实现虚拟现实、三维建模等应用。
3. 建筑设计在建筑设计中,透视投影被广泛应用于渲染和展示。
通过透视投影,可以呈现出建筑物在不同角度和远近的视觉效果,帮助设计师和客户更好地理解和评估建筑设计方案。
4. 艺术画作透视投影在绘画领域中有重要的地位。
通过透视投影,艺术家可以将三维空间的深度、距离等特征准确地呈现在画布上,使画作具有逼真的效果。
5. 地图制作地图制作中常常使用平行投影的方法,将地球的表面映射到二维平面上,制作出各类地理、导航等地图。
平行投影可以在保持准确尺度的同时,简化地球表面的复杂形状。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
绘制平面立体的投影,即是绘制平面立体上所有平 面的投影,也就是绘制平面立体上各平面间的交线( 棱线)和各顶点(棱线的交点)的投影。
平面体的投影特征:
⑴体的三面投影图之间保持三等关系,适应整体和每一局部。 ⑵体上各组成平面的投影,一般表现为一个封闭的线框,特殊
积聚为一直线。 ⑶投影图上各线框的分界线,表示物体表面发生变化(凹、凸
⑸掌握立体与立体相交的分析方法和作图方法。
本章重点难点:
⑴截交线的形状特征分析和投影作图。
⑵辅助平面法作图的原理及方法。
⑶相贯线的形状特征分析和投影作图。
回
目
录
4.1 基本体的投影
4.1.1 三面投影与三视图 4.1.2 平面立体 4.1.3 曲面立体
按照一定规则形成的简单立体称为基本体,基 本体分为平面立体和曲面立体两类。
点的可见性判别: 若点所在平面的投
影可见,点的投影可 见;若平面的投影积 聚成直线,点的投影 也可见。
平面立体投影可见性的判别规律
1)在平面立体的每一投影中,其外形轮廓线都是 可见的。
2)在平面立体的每一投影中,外形轮廓线内的直 线的可见性,相交时可利用交叉两直线的重影点来 判别。
3)在平面立体的每一投影中,外形轮廓线内,若 多条棱线交于一点,且交点可见,则这些棱线均可 见,否则均不可见。
a
(a)
(b)
b
b a
一、 棱柱
直棱柱——顶面和底面是两个全等且相互平行的多边 形(特征面),各侧面为矩形。 正棱柱——顶面和底面为正多边形的直棱柱。
1. 棱柱的投影
1. 棱柱的投影 分析:正六棱柱由顶面、底面和六个侧棱面组成。正六棱
柱的顶面、底面为水平面,在俯视图中反映实形。
作图:
(a) 直观图 图3-2 正六棱柱的投影
Z s'
作图:
s′
s"
c' S
s"
a' b'
A X
C
a"
O (c")
a′
c′ a"
b′
(c")
b"
a
c
B
b"
s
a
sc
b
(a) 直观图
b
Y
图3-3 正三棱锥的投影
(b) 投影
2. 棱锥表面上点的投影
已知棱面SAB上点M的正面投影m‘和棱面SAC上点N的
水平投影n,求作M、N两点的其余投影。
s'
m
a' b'
AB
2. 圆 锥
圆锥由圆锥面、底面所围成。圆锥面可看作直线绕与它相 交的轴线旋转而成。
二、圆锥----由圆锥面、底面围成
圆锥面---一直线绕与它相 交的轴线回转而成。
圆锥立体分析:当圆锥的轴 线是铅垂线时,底面为水 平面,圆锥面上的所有 素线都是通过锥顶的直 线。
图3-10 圆锥的形成
1.圆锥的投影
• 正面投影和侧面投影为相同的 等腰三角形。
图3-11 圆锥的投影
2.圆锥面上取点
已知圆锥面上点A的正面投影,求水平投影和侧面投影。 作图方法一:辅助纬圆法
辅助纬圆
a'
a"
A
(a)
a
(b) 图3-12 圆锥面上取点
作图方法二:辅助素线法
辅助素线
a'
a"
b'
b"
A
s
ba
(c)
(d)
图3-12 圆锥面上取点
4.3 平面与立体相交
4.3.1 平面与平面立体相交 4.3.2 平面与曲面立体相交
截交线的概念
截交线
截平面
平面与立体相交在立体表面产生交线称为截交线,该平 面称为截平面。截交线是截平面和立体表面的共有线,截交 线上的点是截平面与立体表面上的共有点,它既在截平面上 又在立体表面上。由于任何立体都有一定的空间范围,所以 截交线一定是封闭的线条,通常是一条平面曲线或者是由曲 线和直线组成的平面图形或多边形。
A X
a
Z
采用平面上取点法
c' S
作图方法1 s"
s'
(n ) m
M
C O
B
m
a" (c")
b"
sc
m
b
(a) 直观图
a' b'
c'
a
n
s
c
m
b
(b) 投影
s"
n m
a"(c") b"
2. 棱锥表面上点的投影
已知棱面SAB上点M的正面投影m'和棱面SAC上点N
的水平投影n。求作M、N两点的其余投影。
(d)
作球的投影图
球的投影特性
• 三个投影均为平行于投 影面的最大圆的投影 (转向轮廓线的投影);
• 圆的直径=球的直径;
• 三个圆均无积聚性。
图3-14 圆球的投影
2.球面上取点 已知球面上点A的正面投影,求水平投影和侧面投影。 用辅助纬圆法作图
a'
a"
A
辅助纬圆
a
(a) (b)
图3-15 球面上取点
转向轮 廓素线
圆柱的投影分析: • 顶面、底面的水平投影重
合为一圆,正面投影和侧 面投影分别重影为两直线; • 圆柱面的水平投影积聚为 一圆,正面投影和侧面投 影分别画出转向轮廓素线 的投影。
图3-8 圆柱的投影
作圆柱投影图
圆柱的投影特性: • 回转轴线用点划线表示; • 水平投影积聚为一圆; • 正面投影和侧面投影均
截平面 截断面
截交线
图3-19 截交的基本概念
截切: 用平面与立体相交,截去立体的一部分。
截平面 :用以截切物体的平面。 截交线 :截平面与物体表面的交线。
截断面 :因截平面的截切,在物体上形成的平面。
讨论的问题:截交线的分析和作图 。
4.1 平面立体的截切
一、平面立体截切的基本形式
截交线的性质:
§4.3 切割体的投影
一、切割体及截交线的概念
切割体——基本体被平面截切后的部分 截平面——截切立体的平面 截断面——立体被截切后的断面 截交线——截平面与立体表面的交线
截交线性质: 1.截交线是截平面与立体表面的共有线。 2.截交线是封闭的线条。 3.截交线的形状取决于: ① 立体表面的几何形状 ② 截平面与立体的相对位置
第4章 立体的投影及表面交线
4.1 基本体的投影 4.2 平面与立体相交 4.3 立体与立体相交
第4章 立体的投影
本章教学目标要求:
⑴掌握常见平面体和回转体的投影特征及其作图要领。
⑵掌握在平面体和回转体表面取点的作图方法。
⑶熟悉特殊点的几何意义及其作图要领。
⑷掌握平面与立体相交的分析方法和作图方法。
1. 圆 柱
圆柱由圆柱面、顶面、底面所围成。圆柱面可看作直线 绕与它相平行的轴线旋转而成。
一、圆柱-----由圆柱面、顶面、底面围成
圆柱面---一直线绕与它平行 的轴线回转而成。
圆柱立体分析:当圆柱的轴线 是铅垂线时,圆柱面上的所 有素线都是铅垂线,顶面和 底面为水平面。
图3-7 圆柱的形成
1.圆柱的投影
•平面立体侧表面的交线称为棱线。 •若平面立体所有棱线互相平行,称为棱柱。 •若平面立体所有棱线交于一点,称为棱锥。
3.1.2 平面立体
棱柱
棱锥
表面均为平面构成的立体称为平面立体,平面 立体上相邻两表面的交线称为棱线。常见的平面立 体有棱柱、棱锥和棱台等。
1. 棱 柱
(1) 棱柱的投影
(2) 棱柱表面上取点
几何体称为基本形体。
一、平面立体
由平面围成的立体称为平面立体。
1、棱柱及其投影特性 2、棱锥及其投影特性
二、曲面立体
由曲面或曲面和平面共同围成的立体称为曲面立体。
§4-1 平面立体
平面立体——由若干个平面围成的实体。
工程上常用的平面立体是棱柱(主要是直棱柱)和棱锥 (棱台)。
棱柱
棱锥
棱台
图3-1 平面立体
(b) 投影图
2. 棱柱表面上点的投影
由于棱柱的表面都是平面,所以在棱柱的表面上取 点与在平面上取点的方法相同。
A
B
M
D
C
(a) 直观图
已知六棱柱ABCD侧表面上点M的V面投影m″, 求该点的H面投影m和W面投影m″。
a′ b′
m
m
d′
c′
A
B
M
D
C
(a) 直观图
a(d) m b(c)
(b) 投影图
C A
(2) 棱锥表面上取点
s
s
2 r 1 (3)
2
3 1
b
a c
b(c)
a
br s3
c
1
2
a
3. 棱锥台
棱锥台——由平行于棱底的平面截去锥顶一部分形 成的立体,顶面与底面是相互平行的相似多边形,各侧 面为等腰梯形。
正棱锥台——由正棱锥截得的棱台。
四棱锥台的投影
(a) 直观图
(b) 投影 图3-4 四棱锥台的投影
• 平面立体的截交线是一个由直线组成的平面封闭多边 形,其形状取决于平面立体的形状及截平面在平面立 体上的截切位置。 • 截交线的每条边都是截平面与棱面的交线(共有性)。
求截交线的实质是求两平面的交线
3.2.1 平面与平面立体相交
由于平面立体是由平面围成的,截交线是封闭的平面多边形, 多边形的边是截平面与平面立体表面的交线。求截交线的问题 可以简化为求平面与平面的交线问题,进而简化为求直线与平 面交点的问题。
