机械设计习题与答案23联轴器和离合器
机械设计基础复习题以及答案
机械设计复习题一、填空题1、机械装置中构件是运动的单元体，零件是制造的单元体。
2、铰链四杆机构基本类型分为曲柄摇杆机构、双曲柄机构和双摇杆机构。
3、联轴器和离合器可联接两轴，使其一同回转。
机器工作时，联轴器只能保持联接的结合状态，而离合器却可随时完成联接的结合或分离。
4、凸轮机构按从动件的形式分类可以分为尖顶、滚子和平底从动件三类。
5、闭式软齿面齿轮传动，一般应按齿面接触疲劳强度进行计算，然后再校核齿根弯曲疲劳强度。
6、常用的间歇运动机构有棘轮机构、槽轮机构、不完全齿轮机构和间歇性凸轮机构。
7、机械零件由于某种原因丧失正常工作能力称为失效。
8、带传动的失效形式主要有带的疲劳破坏和打滑。
9、滚动轴承的构造一般分为内圈、外圈、滚动体和保持架四个部分。
10、滚子链为避免采用过渡链节，应尽量采用偶数链节。
11、在完整的机构中由三类构件组成，分别为原动件、从动件和机架。
12、进行轴的结构设计时，必须考虑轴上零件的轴向定位和周向固定。
13、弹簧的功用有缓和冲击和吸收震动、储存及吸收能量、测量载荷及控制运动等14、螺纹联接的主要类型有螺栓联接、双头螺柱连接、螺钉联接以及紧定螺钉联接。
15、直齿圆锥齿轮、直齿圆柱齿轮、蜗杆三种传动，其轴间相互位置分别为相交、平行和交错。
16、螺纹联接的防松方法有摩擦力放松、机械防松和破坏螺旋副关系防松等。
17、润滑油的主要性能指标有粘度、粘--温特性、凝点、倾点及闪点。
18、单圆销外啮合槽轮机构，槽轮有6条槽，要使槽轮转1圈，拨盘应转 6 圈。
19、标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的法向模数和法向压力角都相等，齿轮的螺旋角相等而旋向相反。
20、按用途的不同，链传动分为传动链、起重链和牵引链。
21、滚动轴承7210AC表示类型为角接触轴承，内径为50 mm ，公称接触角为25°。
22、轴承是支承轴的部件，根据工作时的摩擦性质不同，轴承可分为滑动轴承和滚动轴承。
机械设计考试题库(带答案)
经济性要求；质量小的要求；可靠性要求等
4、机械零件的设计准则有哪些？
答：强度准则，刚度准则，寿命准则，振动稳定性准则，可靠性准则
5、机械零件设计中采用标准化带来的优越性表现在哪些方面？
答：○1能以最先进的方法在专门化工厂中对那些用途最广的零件进行大量、集
24、止推滑动轴承通常做成实心式轴颈。【×】
25、油槽一般开在承载区以利于润滑。【×】
26、蜗杆头数越多效率越高【√】
27、蜗杆头数越多效率越低。【×】
28、要求蜗杆有自锁性则应选择双头蜗杆。【×】
29、选择小齿轮齿数时，如是硬齿面齿轮则应取多一些齿数。【×】
30、选择小齿轮齿数时，如是软齿面齿轮则应取少一些齿数。【×】
A、摩擦式B、滚动式C、电磁式D、卡片式ຫໍສະໝຸດ 10、机械零件的设计准则有【B、】
A、温度准则B、强度准则C、耐磨性准则D、等寿命准则
11、刚性联轴器有【D】
A、滚子链联轴器B、齿式联轴器C、膜片联轴器D、凸缘式联轴器
12、下列挠性联轴器有【B】
A、套筒式联轴器B、齿式联轴器C、凸缘式联轴器D、夹壳式联轴器
16、花键联接只能用于动联接。【×】
17花键联接即可用于静联接也可用于动连接。【√】
18花键联接适用于定心精度要求高、载荷大或经常滑移的联接。【√】
19、联接销只可用于联接，不可用于传递载荷。【×】
20、心轴只受扭矩。【×】
21、转轴只受弯矩。【×】
22、传动轴既受弯矩又受扭矩。【×】
23、当用45#钢做轴刚度不够时，可用合金钢代替。【×】
1、下述不可拆联接是【C】
A、销联接B、螺纹联接C、胶接D、键联接
机械设计练习题及答案
机械设计练习题及答案一、单选题（共60题，每题1分，共60分）1、为了保证带传动的正常工作，应定期检查带的（）A、弯曲应力B、松边拉力C、初拉力D、拉应力正确答案：C2、（）在众多的齿轮机构中，哪个是最基本，最常用的一种。
A、螺旋齿轮B、直齿圆柱齿轮C、斜齿轮D、锥齿轮正确答案：B3、定轴齿轮系是指所有齿轮( )固定的轮系？A、轴线位置B、固定轴C、轴D、轴向位置正确答案：A4、有急回特性的平面连杆机构的行程速度变化系数( )。
A、K=1B、K≥1C、K<1D、K>1正确答案：D5、以下不是滚动轴承的后置代号的是（ )？A、径向游隙代号B、公差等级代号C、内部结构代号D、外部结构代号正确答案：D6、内齿轮的分度圆（）齿根圆。
A、大于B、小于C、等于D、其他正确答案：B7、带传动中，两带轮与带的摩擦系数相同，直径不等，如有打滑则先发生（）轮上。
A、小B、两带C、大D、不一定哪个正确答案：A8、铰链四杆机构中，若最长杆与最短杆之和大于其他两杆之和，则机构有（ )A、一个摇杆B、两个曲柄C、两个摇杆D、一个曲柄正确答案：C9、有一轮系，两对传动齿轮之模数相同，若轮系值为1/8，则其齿数的配合应为（）。
A、60/30×80/20B、20/40×18/72C、30/60×18/72D、30/60×20/80正确答案：C10、影响齿轮传动准确性的公差组是（）A、IIIB、IIC、IVD、I正确答案：D11、对于普通圆柱蜗杆传动，下列说法错误的是（）A、在蜗轮端面内模数和压力角为标准值B、传动比不等于蜗轮与蜗杆分度圆直径比C、蜗杆直径系数q越小，则蜗杆刚度越大D、蜗杆头数多时，传动效率提高。
正确答案：C12、在蜗杆传动中，当其他条件相同时，减少蜗杆头数，则( )A、有利于实现自锁B、有利于提高传动效率C、有利于提高蜗杆刚度D、有利于蜗杆加工正确答案：A13、当极位夹角为（）的时候，曲柄摇杆机构，没有急回运动。
机械设计题库 联轴器和离合器
用来操纵机器传动系统的断
(3) 按标准选用弹性套柱销联轴器型号，必要时应验算
弹性套与孔壁间
的挤压应力 p 和 柱销
的弯曲应力 b 。
(4) 安全联轴器和安全离合器的主要作用是
当工作转矩超过机器允许的极限转矩时，
折断、脱开或打滑，从而使联轴器或离合器自动停止转动，以保护机器中的重要零件不致损坏。
联接件将发生
D. 非金属弹性元件挠性
(13) 用联轴器联接的两轴，若主动轴直径为
d1，从动轴直径为 d2 ，则
D
。
A. d1 d2
B. d1 d2
C. d1 d2
D. d1、 d2 可以不相等
(14) 弹性套柱销联轴器，其刚度特性是属于
B。
A. 定刚度的
B. 变刚度的
C. 既可以是定刚度的，也可以是变刚度的
D. 不属于上述 3 种情况
；
2） 无缓冲吸振作用
。
(8) 用联轴器联接两轴时，若载荷平稳、转速稳定、同轴度好、无相对位移时，应选用
性元件的挠性 联轴器。
刚性，无弹
(9) 当受载较大、两轴较难对中时，应选用
无弹性元件挠性 联轴器来联接 ;当原动机发出的动力较
不稳定时，其输出轴与传动轴之间应选用
有弹性元件挠性 联轴器来联接。
(10) 联轴器有两大类，它们是：
（T）
(14) 挠性联轴器可以分为无弹性元件、金属弹性元件和非金属弹性元件挠性联轴器
(15) 齿轮联轴器由于内外齿环没有相对运动所以不必加润滑剂。
（ F）
3 种。 （ T）
(16) 滑块联轴器用于低速而齿轮联轴器可用于较高速度。
（ T）
(17) 机器载荷平稳时可采用定刚度的弹 (挠 )性联轴器，而有冲击时则应采用变刚度的。这种变刚度联
(完整word版)《机械设计基础》试题库及答案
一、填空（每空1分）1、构件是机器的运动单元体；零件是机器的制造单元体；部件是机器的装配单元体。
2、平面运动副可分为低副和高副，低副又可分为转动副和移动副。
3、运动副是使两构件接触，同时又具有确定相对运动的一种联接。
平面运动副可分为低副和高副。
4、平面运动副的最大约束数为2 。
5、机构具有确定相对运动的条件是机构的自由度数目等于主动件数目。
6、在机构中采用虚约束的目的是为了改善机构的工作情况和受力情况。
7、平面机构中，两构件通过点、线接触而构成的运动副称为高副。
8、机构处于压力角α=90°时的位置，称机构的死点位置。
曲柄摇杆机构，当曲柄为原动件时，机构无死点位置，而当摇杆为原动件时，机构有死点位置。
9、铰链四杆机构的死点位置发生在从动件与连杆共线位置。
10、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为：急回特性。
11、摆动导杆机构的极位夹角与导杆摆角的关系为相等。
12、凸轮机构是由机架、凸轮、从动件三个基本构件组成的。
13、螺旋机构的工作原理是将螺旋运动转化为直线运动。
14为保证带传动的工作能力，一般规定小带轮的包角α≥120°。
15、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。
16、链传动和带传动都属于挠性件传动。
17、齿轮啮合时，当主动齿轮的齿根_推动从动齿轮的齿顶，一对轮齿开始进入啮合，所以开始啮合点应为从动轮齿顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿即将脱离啮合，所以终止啮合点为主动轮齿顶圆与啮合线的交点。
18、渐开线标准直齿圆柱齿轮正确啮合的条件为模数和压力角分别相等。
19、_齿面磨损__和_因磨损导致的轮齿折断__是开式齿轮传动的主要失效形式。
20、渐开线齿形常用的加工方法有仿形法和范成法两类。
21、在一对齿轮啮合时，其大小齿轮接触应力值的关系是σH1= σH2。
22、斜齿圆柱齿轮的重合度大于直齿圆柱齿轮的重合度，所以斜齿轮传动平稳，承载能力高，可用于高速重载的场合。

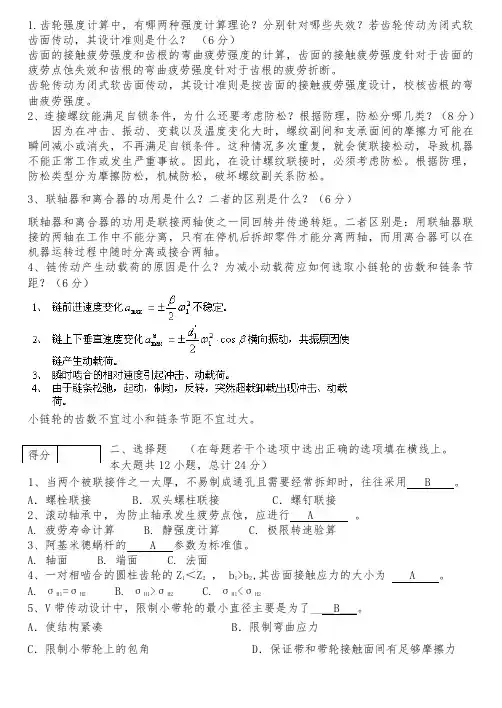

机械设计考试试题与答案汇总(整理过)
1.齿轮强度计算中，有哪两种强度计算理论？分别针对哪些失效？若齿轮传动为闭式软齿面传动，其设计准则是什么？（6分）齿面的接触疲劳强度和齿根的弯曲疲劳强度的计算，齿面的接触疲劳强度针对于齿面的疲劳点蚀失效和齿根的弯曲疲劳强度针对于齿根的疲劳折断。
齿轮传动为闭式软齿面传动，其设计准则是按齿面的接触疲劳强度设计，校核齿根的弯曲疲劳强度。
2、连接螺纹能满足自锁条件，为什么还要考虑防松？根据防理，防松分哪几类？（8分）因为在冲击、振动、变载以及温度变化大时，螺纹副间和支承面间的摩擦力可能在瞬间减小或消失，不再满足自锁条件。
这种情况多次重复，就会使联接松动，导致机器不能正常工作或发生严重事故。
因此，在设计螺纹联接时，必须考虑防松。
根据防理，防松类型分为摩擦防松，机械防松，破坏螺纹副关系防松。
3、联轴器和离合器的功用是什么？二者的区别是什么？（6分）联轴器和离合器的功用是联接两轴使之一同回转并传递转矩。
二者区别是：用联轴器联接的两轴在工作中不能分离，只有在停机后拆卸零件才能分离两轴，而用离合器可以在机器运转过程中随时分离或接合两轴。
4、链传动产生动载荷的原因是什么？为减小动载荷应如何选取小链轮的齿数和链条节距？（6分）小链轮的齿数不宜过小和链条节距不宜过大。
二、选择题（在每题若干个选项中选出正确的选项填在横线上。
本大题共12小题，总计24分）1、当两个被联接件之一太厚，不易制成通孔且需要经常拆卸时，往往采用 B 。
A．螺栓联接 B．双头螺柱联接 C．螺钉联接2、滚动轴承中，为防止轴承发生疲劳点蚀，应进行 A 。
A. 疲劳寿命计算B. 静强度计算C. 极限转速验算3、阿基米德蜗杆的 A 参数为标准值。
A. 轴面B. 端面C. 法面4、一对相啮合的圆柱齿轮的Z1＜Z2， b1>b2,其齿面接触应力的大小为 A 。
A. σH1=σH2B. σH1>σH2C. σH1<σH25、V带传动设计中，限制小带轮的最小直径主要是为了____B___。
机械设计习题(答案)
简答题1 一对齿轮传动，若按无限寿命考虑，如何判断其大小齿轮中哪个不易出现齿面点蚀？哪个不易发生齿根弯曲疲劳折断？答：一对齿轮的接触应力相等，哪个齿轮首先出现点蚀，取决于它们的许用接触应力][H σ，其中较小者容易出现齿面点蚀。
通常，小齿轮的硬度较大，极限应力lim σ较大，按无限寿命设计，小齿轮的许用接触应力][H σ 1 较大，不易出现齿面点蚀。
判断哪个齿轮先发生齿根弯曲疲劳折断，即比较两轮的弯曲疲劳强度，要比较两个齿轮的111][F Sa Fa Y Y σ和222][F Sa Fa YY σ，其比值较小者弯曲强度较高，不易发生轮齿疲劳折断。
2 为什么蜗杆传动只计算蜗轮轮齿的强度，而不计算蜗杆齿的强度？答：因为蜗杆材料的强度和硬度一般大于蜗轮材料的，故蜗杆传动的失效主要发生在蜗轮的轮齿上。
所以强度计算一般也就只计算蜗轮的了。
3 为增加蜗杆减速器输出轴的转速，决定用双头蜗杆代替原来的单头蜗杆，问原来的蜗轮是否可以继续使用？为什么？答：不可以。
蜗轮蜗杆正确啮合的条件中有γ 1 = β2，依题意，如用原来的蜗轮，当蜗杆头数z 1由1变为2，模数m 和分度圆直径d 1不能变，据d mz 11=tg γ可知，tg γ增大为原来的2倍，即导程角γ1增大了，与蜗轮的螺旋角β不再相等。
因此，不再符合蜗轮蜗杆的正确啮合条件。
4．确定小带轮直径考虑哪些因素？(1) 最小带轮直径，满足d d1≥d dmin ，使弯曲应力不至于过大； (2) 带速，满足 5 ≤ v ≤ 25 m/s ； (3) 带轮直径取标准值； (4) 使小带轮包角≥︒120； (5) 传动所占空间大小。
5．确定小链轮齿数z 1时应考虑的因素?(1) 考虑动载荷的大小，小链轮齿数越少，链传动的多边形效应和动载荷越大； (2) 考虑大链轮齿数z 2，为防止大链轮过早脱链应使：z 2 ≤150； (3) 考虑链速，当链速高时，小链轮齿数z 1应尽量取的多些；(4) 考虑链长为偶数，为了磨损均匀，链轮齿数应取奇数，并与链长互为质数； (5) 传动所占空间大小，尽量使结构紧凑。
2020年国家开放大学电大《机械设计基础》练习题及答案
选择题：1．取分离体画受力图时，___ C、E、F ____力的指向可以假定，___ A、B、D、G____力的指向不能假定。
A．光滑面约束力 B．柔体约束力 C．铰链约束力 D．活动铰链反力E．固定端约束力 F．固定端约束力偶矩 G．正压力2．列平衡方程求解平面任意力系时，坐标轴选在___ B ___的方向上，使投影方程简便；矩心应选在___ F、G __点上，使力矩方程简便。
A．与已知力垂直 B．与未知力垂直 C．与未知力平行 D．任意E．已知力作用点 F．未知力作用点 G．两未知力交点 H．任意点1．对于铰链四杆机构，当满足杆长之和的条件时，若取__ C _为机架，将得到双曲柄机构。
A．最长杆 B．与最短杆相邻的构件C．最短杆 D．与最短杆相对的构件1．渐开线齿廓形状取决于____ C ____直径大小。
A．节圆 B．分度圆 C．基圆 D．齿顶圆5．一对齿轮啮合时，两齿轮的____ C ____始终相切。
A．分度圆 B．基圆 C．节圆 D．齿根圆填空题：1．凸轮主要由____凸轮______，____推杆______和____机架_______三个基本构件组成。
2．凸轮机构从动件的形式有____尖顶 _从动件，___ 滚子_____从动件和____平底_____从动件。
3．按凸轮的形状可分为____盘形 ___凸轮、___圆柱____凸轮和_____ 曲面___凸轮。
1．常用的间歇运动机构有______棘轮机构 _____，____槽轮机构 _____和_____不完全齿机构______等几种。
2．螺纹的旋向有___左旋 __和___右旋 __，牙形有___三角形____，__ 矩形___，_ 梯形__，和___ 锯齿形____。
1．在作低碳钢的拉伸试验时，整个拉伸过程大致可分为四个阶段,依次为弹性阶段，屈服阶段，强化阶段，缩径断裂阶段。
2．通常塑性材料的极限应力取___屈服极限_______，脆性材料的极限应力取____ 强度极限______。
《机械设计基础》习题与解答
《南昌工程学院机械设计基础》习题与解答一、选择题1.曲柄摇杆机构中，摇杆为主动件时，B死点位置。
（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为2.曲柄摇杆机构中，曲柄为主动件时，C死点位置。
（A）曲柄与连杆共线时（B）摇杆与连杆共线时（C）不存在3.为保证四杆机构良好的机械性能，B不应小于最小许用值。
（A）压力角；（B）传动角（C）极位夹角4.平面四杆机构无急回特性时的行程速比系数C。
（A）K＞1（B）K＜1（C）K=15.在双曲柄机构中，已知三杆长度为a=80mm，b=150mm，c=120mm，则d杆长度为B。
（A）＜110mm（B）110mm≤d≤190mm（C）≥190mm6.凸轮机构中的压力角是指A间的夹角。
（A）凸轮上接触点的法线与从动件的运动方向（B）凸轮上接触点的法线与该点线速度（C）凸轮上接触点的切线与从动件的运动方向7.B决定了从动杆的运动规律。
（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状8.凸轮机构中，基圆半径是指凸轮转动中心至_C_向径。
（A）理论轮廓线上的最大（B）实际轮廓线上的最大（C）理论轮廓线上的最小（D）实际轮廓线上的最小9.在曲柄滑块机构中，当取滑块为原动件时，_C_死点位置。
（A）有一个（B）没有（C）有两个（D）有三个10.对于铰链四杆机构，当满足杆长之和的条件时，若取__C_为机架，将得到双曲柄机构。
（A）最长杆（B）与最短杆相邻的构件（C）最短杆（D）与最短杆相对的构件11.曲柄摇杆机构中，曲柄为主动件，则传动角是_B_。
（A）摇杆两个极限位置之间的夹角（B）连杆与摇杆之间所夹锐角（C）连杆与曲柄之间所夹锐角（D）摇杆与机架之间所夹锐角12.普通平键联接传递动力是靠B。
（A）两侧面的摩擦力（B）两侧面的挤压力（C）上下面的挤压力（D）上下面的摩擦力13.设计键联接的几项主要内容是：（a）按轮毂长度选择键的长度；（b）按要求选择键类型；（c）按内径选择键的剖面尺寸；（d）进行必要强度校核。
机械设计题库12_联轴器和离合器
一 选择题
(1) 联轴器和离合器的主要作用是
A。
A. 联接两轴一同旋转并传递转矩
B. 补偿两轴的相对位移
C. 防止机器发生过载
D. 缓和冲击减少振动
(2) 若两轴的刚性较大、 对中性好、 不发生相对位移， 工作中载荷平稳转速稳定时， 宜选用 轴器。
A联
A. 刚性凸缘
B. 十字滑块
C. 弹性套柱销
D. 非金属弹性元件挠性
(13) 用联轴器联接的两轴，若主动轴直径为
d1，从动轴直径为 d2 ，则
D
。
A. d1 d2
B. d1 d2
C. d1 d2
D. d1、 d2 可以不相等
(14) 弹性套柱销联轴器，其刚度特性是属于
B。
A. 定刚度的
B. 变刚度的
C. 既可以是定刚度的，也可以是变刚度的
D. 不属于上述 3 种情况
性元件的挠性 联轴器。
定刚度 变刚度有弹
(13) 用联轴器相联接的两轴，不能严格对中的原因可能有：
1） 安装误差 ；
2） 轴或轴承变形
；
3） 温度引起的变形或伸长 。
(14) 挠性联轴器可以补偿的相对位移有
轴向位移 、 径向位移 、 角向位移 、
综合位移 等几种。
4
(15) 自行车飞轮内采用的是 证自行车只向前运动。
用来操纵机器传动系统的断
(3) 按标准选用弹性套柱销联轴器型号，必要时应验算
弹性套与孔壁间
的挤压应力 p 和 柱销
的弯曲应力 b 。
(4) 安全联轴器和安全离合器的主要作用是
当工作转矩超过机器允许的极限转矩时，
折断、脱开或打滑，从而使联轴器或离合器自动停止转动，以保护机器中的重要零件不致损坏。
机械设计习题与答案23联轴器和离合器
二十三章联轴器和离合器考试复习与练习题一、单项选择题1 对低速、刚性大的短轴，常选用的联轴器为。
A. 刚性固定式联轴器B. 刚性可移式联轴器C. 弹性联轴器D. 安全联轴器2 在载荷具有冲击、振动，且轴的转速较高、刚度较小时，一般选用。
A. 刚性固定式联轴器B. 刚性可移式联轴器C. 弹性联轴器D. 安全联轴器3 联轴器与离合器的主要作用是。
A. 缓冲、减振B. 传递运动和转矩C. 防止机器发生过载D. 补偿两轴的不同心或热膨胀4 金属弹性元件挠性联轴器中的弹性元件都具有的功能。
A. 对中B. 减磨C. 缓冲和减振D. 装配很方便5 离合器接合最不平稳。
A. 牙嵌B. 摩擦C. 安全D. 离心二、填空题6 当受载较大，两轴较难对中时，应选用联轴器来联接；当原动机的转速高且发出动力的较不稳定时，其输出轴与传动轴之间应选用联轴器来联接。
7 传递两相交轴间运动而又要求轴间夹角经常变化时，可以采用联轴器。
8 在确定联轴器类型的基础上，可根据、、、来确定联轴器的型号和结构。
9 按工作原理，操纵式离合器主要分为、和三类。
10 联轴器和离合器是用来部件；制动器是用来的装置。
11 用联轴器连接的两轴分开：而用离合器连接的两轴在机器工作时。
12 挠性联轴器按其组成中是否具有弹性元件，可分为联轴器和联轴器两大类。
13 两轴线易对中、无相对位移的轴宜选联轴器：两轴线不易对中、有相对位移的长轴宜选联轴器；起动频繁、正反转多变、使用寿命要求长的大功率重型机械宜选联轴器；起动频繁、经常正反转、受较大冲击载荷的高速轴宜选联轴器。
14 牙嵌离合器只能在或时进行接合。
15 摩擦离合器靠来传递扭矩，两轴可在时实现接合或分离。
三、问答题16 联轴器和离合器的功用有何相同点和不同点?17 在选择联轴器、离合器时，引入工作情况系数的目的是什么?K值与哪些因素有关?如何选取?18 联轴器所联接两轴的偏移形式有哪些?综合位移指何种位移形式?19 固定式联轴器与可移式联轴器有何区别?各适用于什么工作条件?刚性可移式联轴器和弹性联轴器的区别是什么?各适用于什么工作条件?20 制动器应满足哪些基本要求?21 牙嵌离合器的主要失效形式是什么？四、计算题22试选择一电动机输出轴用联轴器，已知：电机功率P=11kW，转速n=l 460r／min，轴径d=42mm，载荷有中等冲击。
机械设计试题及答案第十二章 联轴器及离合器_OK
12－11用普遍螺栓联结的凸缘联轴器，在传递转矩时，受到下列哪种作用？ （1）螺栓横剖面受剪切；（2）螺栓与螺栓孔表面受挤压；（3）螺栓同时受剪切与挤压；（4）螺栓 受抗冲与扭转。 答案：螺栓同时受剪切与挤压
（1）摩擦盘之间的摩擦系数f和摩擦盘上的比压 P；（2）压紧力Q；（3）摩擦盘的材料和工作条件； （4）许用比压［p」 答案：摩擦盘之间的摩擦系数f和摩擦盘上的比压 P
2021/9/8
4
12－14选择辗轮式混砂机中电动机和减速器问的联轴器。已知电动机型号为JO2——61——4，功率p=13kw，轴 转速 n＝1460 r／min；减速器输入轴轴端尺寸为40mm x 70mm。
12－12为使同盘摩擦离合器的摩擦面内外缘的磨损比较均匀，应采取下列哪种措施？ （1）让离合器在油中工作；（2）增加摩擦盘的数目；（3）限制摩擦盘外径和内径比值；（4）降低 摩擦盘上的比压。
答案：限制摩擦盘外径和内径比值。 12－13若单盘摩擦离合器的摩擦盘尺寸一定，则离合器所传递扭矩大小取决于________。
答：常用联轴器有刚性联轴器与弹性联轴器两大类。刚性联轴器又按其结构特点分为固定式与可移 式两类。固定式刚性联轴器中有套筒式、夹壳式和凸缘式。可移式刚性联轴器有十字滑块联轴器、 滑块联轴器、十字轴式万向联轴器及世式联轴器。弹性联轴器有弹性套柱销联轴器、弹性柱销联轴 器。
12－17选用联轴器时应考虑哪些因素？
d min～d max＝35～45mm； D 1＝115mm；柱销d＝10mm；z＝10；L＝19mm；B >= 28；许用转矩[T] ＝172 N·m；许用转速[n]= 3900 r／min
大学机械设计基础考试练习题及答案231
大学机械设计基础考试练习题及答案21.[单选题]下述离合器的牙型中能便于接合和分离且能自动补偿牙的磨损和牙侧间隙,反向时不会产生冲击的是( )。
A)矩形B)梯形C)锯齿形答案:B解析:2.[单选题]链条由于静强度不够而被拉断的现象,多发生在( )情况下。
A)高速重载B)低速重载C)高速轻载答案:B解析:3.[单选题]在单向间歇运动机构中,( )可以获得不同转向的间歇运动。
A)槽轮机构B)棘轮机构C)不完全齿轮机构答案:B解析:4.[单选题]带传动超过最大工作能力时,将发生打滑失效,打滑总是( )开始。
A)先在大带轮上B)先在小带轮上C)在两带轮上同时答案:B解析:5.[单选题]( )有限值的突变引起的冲击为柔性冲击。
A)位移B)速度C)加速度答案:C解析:6.[单选题]在尺寸相同的情况下，哪类轴承所能承受的轴向载荷最大？ （ ）C)调心球轴承答案:B解析:7.[单选题]普通平键剖面尺寸根据( )来选择。
A)传递力矩的大小B)轴的直径C)键的材料答案:B解析:8.[单选题]蜗杆常用的材料是( )。
A)青铜B)钢C)铸铁答案:B解析:9.[单选题]轴上安装有过盈联接时,应力集中源将发生在轴上( )。
(5.0分)A)轮毂中间部位B)沿轮毂两端部位C)距轮毂端部为1/3轮长度处答案:B解析:10.[单选题]经调质处理的45号钢制轴,验算刚度时发现不足,合理的改进方法是( )。
A)改用合金钢B)改变热处理方法C)加大直径答案:C解析:11.[单选题]作平面运动的三个构件有被此相关的三个瞬心。
这三个瞬心（ ）。
A)是重合的B)不在同一条直线上C)在一条直线上的答案:C解析:12.[单选题]适当增加轴肩或轴环处圆角半径的目的在于： （ ）C)便于实现轴向定位答案:A解析:13.[单选题]斜齿圆柱齿轮传动，两轮轴线之间相对位置如何？ （ ）A)平行B)相交C)交错答案:A解析:14.[单选题]蜗杆传动的传动比i12=n1/n2( )。
《机械设计基础》课程知识 复习 学习材料 试题与参考答案
《机械设计基础》课程知识复习学习材料试题与参考答案一、单选题1.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是（D）。
A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器2. 带传动中传动比较准确的是（D）A.平带B.V带C.圆带D.同步带3.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转（B）圈。
A.3B.2C.4D.2.54. 若两构件组成低副，则其接触形式为（A）A.面接触B.点或线接触C.点或面接触D.线或面接触5.键联接的主要用途是使轮与轮毂之间（C）A.沿轴向固定并传递轴向力B.沿轴向可作相对滑动并具由导向性C.沿周向固定并传递扭距D.安装拆卸方便6.当轴的转速较低，且只承受较大的径向载荷时，宜选用（C）。
A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承7. 联轴器和离合器均具有的主要作用是（B）A.补偿两轴的综合位移B.联接两轴，使其旋转并传递转矩C.防止机器过载D.缓和冲击和振动8.在下列四种型号的滚动轴承中，只能承受径向载荷的是（B）A.6208B.N208C.30208D.512089.家用缝纫机踏板机构属于（A）机构A.曲柄摇杆B.双曲柄C.双摇杆D.曲柄滑块10.为了实现两根相交轴之间的传动，可以采用（C）。
A.蜗杆传动B.斜齿圆柱齿轮传动C.直齿锥齿轮传动D.直齿圆柱齿轮传动11.机构具有确定相对运动的条件是（A）A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目12.三角带传动和平型带传动相比较，其主要优点是（B）A.在传递相同功率时，尺寸较小B.传动效率高C.带的寿命长D.带的价格便宜13. 蜗杆传动的传动比i等于（D）A.d2/d1B.n2/n1C.d1/d2D.n1/n214.在凸轮机构的从动件选用等速运动规律时，其从动件的运动（A）A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击15.按工作原理不同，螺纹连接的防松方法有（A）A.摩擦防松、机械防松和破坏螺纹副防松B.机械防松、润滑防松和破坏螺纹副防松C.摩擦防松、紧固防松和破坏螺纹副防松D.紧固防松、焊接防松和铆接防松16. 机器的零、部件在装拆时，不得损坏任何部分。
机械设计题目及答案(50题)
机械设计一、选择题（共25道）1、循环特性r=－1的变应力是( )应力。
A．对称循环变B、脉动循环变C．非对称循环变D．静2、选取V带型号，主要取决于( )。
A．带的线速度B．带的紧边拉力C．带的有效拉力D．带传递的功率和小带轮转速3、两相对滑动的接触表面，依靠吸附油膜进行润滑的摩擦状态称( )。
A. 液体摩擦B.半液体摩擦C.混合摩擦D.边界摩擦4、普通平键联接强度校核的内容主要是( )。
A.校核键侧面的挤压强度B.校核键的剪切强度C.AB两者均需校核D．校核磨损5、温度升高时，润滑油的粘度( )。
A.随之升高B.保持不变C．随之降低 D.可能升高也可能降低。
6、为了实现两根相交轴之间的传动,可以采用( )A.人字齿圆柱齿轮传动B.斜齿圆柱齿轮传动C.直齿锥齿轮传动D.直齿圆柱齿轮传动7、齿轮传动中,轮齿齿面的疲劳点蚀经常发生在( )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分8、普通平键的长度应( )A .稍长于轮毂的长度B.略短于轮毂的长度C.是轮毂长度的三倍D.是轮毂长度的二倍9、键的截面尺寸b×h主要是根据( )来选择。
A.传递扭矩的大小B.传递功率的大小C.轮毂的长度D.轴的直径10、当两个被联接件之一太厚不宜制成通孔,且联接不需要经常拆装时,宜采用( )A.螺栓联接B.螺钉联接C.双头螺柱联接D.紧定螺钉联接11、滚动轴承在一般转速下的主要失效形式是( )A.过大的塑性变形B.过度磨损C.疲劳点蚀D.胶合12、联轴器和离合器均具有的主要作用是( )A.补偿两轴的综合位移B.联接两轴，使其旋转并传递转矩C.防止机器过载D.缓和冲击和振动13、下列联轴器中,能补偿两轴的相对位移并可缓冲、吸振的是( )A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器14、机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目15、铰链四杆机构中,若最短杆与最长杆长度之和小于其余两杆长度之和,则为了获得曲柄摇杆机构,其机架应取( )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆16、闭式硬齿面齿轮传动的主要失效形式是( )A.齿面胶合B.轮齿疲劳折断C.齿面磨粒磨损D.轮齿过载折断17、若两构件组成低副,则其接触形式为( )A.面接触B.点或线接触C.点或面接触D.线或面接触18、齿面接触疲劳强度设计准则针对的齿轮失效形式是( )A.齿面点蚀B.齿面胶合C.齿面磨损D.轮齿折断19、在下列四种型号的滚动轴承中，( )必须成对使用。
机械设计题库10联轴器和离合器
10、联轴器和离合器40题+1110.1下列联轴器中，__C_具有良好的补偿综合位移的能力。
A. 凸缘联轴器；B. 十字滑块联轴器；C. 齿轮联轴器；D. 尼龙柱销联轴器。
10.2凸缘联轴器是一种__A_联轴器。
A. 刚性；B. 无弹性元件挠性；C. 金属弹性元件挠性；D. 非金属弹性元件挠性。
10.3齿轮联轴器是属于_B__联轴器。
A. 刚性；B. 无弹性元件挠性；C. 金属弹性元件挠性；D. 非金属弹性元件挠性。
10.4在载荷不平稳且有较大冲击和振动的情况下，一般宜选用__C__联轴器。
A. 刚性；B. 无弹性元件挠性；C.有弹性元件挠性；D.安全。
10.5十字滑块联轴器主要用于补偿两轴的__D__。
A. 综合误差；B. 角度误差；C. 轴向误差；D. 径向误差。
10.6__C___联轴器必须成对使用才能保证主动轴与从动轴角速度随时相等。
A. 凸缘联轴器；B. 齿轮联轴器；C. 万向联轴器；D.十字滑块联轴器。
10.7用联轴器联接的两轴，若主动轴直径为1d ，从动轴直径为2d ，则__D___。
A. 1d >2d ；B. 1d <2d ；C. 1d =2d ；D. 1d 、2d 可以不相等。
10.8两轴对中性不好，会使轴___B__。
A. 使用寿命增加；B. 产生附加载荷；C. 受载均匀；D. 没有影响。
10.9用绞制孔螺栓来联接的凸缘联轴器，在传递扭矩时__C___。
A. 螺栓的横截面受剪切；B. 螺栓与螺栓孔接触面受挤压；C. 螺栓同时受剪切与挤压；D. 螺栓受拉伸与扭转。
10.10在载荷平稳且对中准确的情况下，若希望寿命较长，则宜选用_A_联轴器。
A. 刚性；B. 无弹性元件挠性；C. 金属弹性元件挠性；D. 非金属弹性元件挠性。
10.11一般情况下，为了联接电动机轴和减速器轴，如果要求有弹性而且尺寸较小，下列联轴器中最适宜采用___D__。
A. 凸缘联轴器；B. 夹壳式联轴器；C. 轮胎联轴器；D. 弹性柱销联轴器。
6.3 联轴器和离合器(答案)
联轴器和离合器一、填空题1、常用联轴器可分为刚性联轴器和挠性联轴器两大类。
2、挠性联轴器有可分为（有弹性元件挠性联轴器）和（无弹性元件挠性联轴器）3、联轴器具有补偿两轴相对位移、缓冲及安全防护等功能4、套筒联轴器是利用一公用套筒以销、键或过盈配合等连接方式与两轴相联。
5、万向联轴器是一类容许两轴间具有较大角位移的联轴器，万向联轴器一般轴间角最大可达35-45°，而且在运转过程中可以随时改变两轴的轴间角。
6、当受载较大，两轴较难对中时，应选用可移式刚性联轴器来联接；当原动机的转速高且发出动力的较不稳定时，其输出轴与传动轴之间应选用弹性联轴器来联接。
7、用联轴器连接的两轴只有在运动停止后经过拆卸才能彼此分开：而用离合器连接的两轴在机器工作时可随时接合或分离。
8、两轴线易对中、无相对位移的轴宜选刚性联轴器：两轴线不易对中、有相对位移的长轴宜选挠性联轴器；起动频繁、正反转多变、使用寿命要求长的大功率重型机械宜选齿轮联轴器；起动频繁、经常正反转、受较大冲击载荷的高速轴宜选有弹性元件的挠性（弹性）联轴器。
二、判断题1.联轴器主要用于把两轴连接在一起，机器运转时不能将两轴分离，只有在机器停车时才可分离。
（√）2.固定式刚性联轴器适用于两轴对中性不好的场合。
（×）3.离合器只有在停车时才能分离或连接。
（×）4.万向联轴器允许被连接两轴间有较大角偏移的情况。
（√）5.牙嵌离合器只能在两轴不回转或两轴的转速差很小时进行接合（√）三、选择题1 对低速、刚性大的短轴，常选用的联轴器为 A 。
A. 刚性固定式联轴器B. 刚性可移式联轴器C. 弹性联轴器D. 安全联轴器2 在载荷具有冲击、振动，且轴的转速较高、刚度较小时，一般选用C 。
A. 刚性固定式联轴器B. 刚性可移式联轴器C. 弹性联轴器D. 安全联轴器3 联轴器与离合器的主要作用是 B 。
A. 缓冲、减振B. 传递运动和转矩C. 防止机器发生过载D. 补偿两轴的不同心或热膨胀4 金属弹性元件挠性联轴器中的弹性元件都具有 C 的功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二十三章联轴器和离合器考试复习与练习题
一、单项选择题
1 对低速、刚性大的短轴，常选用的联轴器为。
A. 刚性固定式联轴器
B. 刚性可移式联轴器
C. 弹性联轴器
D. 安全联轴器
2 在载荷具有冲击、振动，且轴的转速较高、刚度较小时，一般选用。
A. 刚性固定式联轴器
B. 刚性可移式联轴器
C. 弹性联轴器
D. 安全联轴器
3 联轴器与离合器的主要作用是。
A. 缓冲、减振
B. 传递运动和转矩
C. 防止机器发生过载
D. 补偿两轴的不同心或热膨胀
4 金属弹性元件挠性联轴器中的弹性元件都具有的功能。
A. 对中
B. 减磨
C. 缓冲和减振
D. 装配很方便
5 离合器接合最不平稳。
A. 牙嵌
B. 摩擦
C. 安全
D. 离心
二、填空题
6 当受载较大，两轴较难对中时，应选用联轴器来联接；当原动机的转速高且发出动力的较不稳定时，其输出轴与传动轴之间应选用联轴器来联接。
7 传递两相交轴间运动而又要求轴间夹角经常变化时，可以采用联轴器。
8 在确定联轴器类型的基础上，可根据、、、来确定联轴器的型号和结构。
9 按工作原理，操纵式离合器主要分为、和三类。
10 联轴器和离合器是用来部件；制动器是用来
的装置。
11 用联轴器连接的两轴分开：而用离合器连接的两轴在机器工作时。
12 挠性联轴器按其组成中是否具有弹性元件，可分为联轴器和
联轴器两大类。
13 两轴线易对中、无相对位移的轴宜选联轴器：两轴线不易对中、有相对位移的长轴宜选联轴器；起动频繁、正反转多变、使用寿命要求长的大功率重型机械宜选联轴器；起动频繁、经常正反转、受较大冲击载荷的高速轴宜选联轴器。
14 牙嵌离合器只能在或时进行接合。
15 摩擦离合器靠来传递扭矩，两轴可在时实现接合或分离。
三、问答题
16 联轴器和离合器的功用有何相同点和不同点?
17 在选择联轴器、离合器时，引入工作情况系数的目的是什么?K值与哪些因素有关?如何选取?
18 联轴器所联接两轴的偏移形式有哪些?综合位移指何种位移形式?
19 固定式联轴器与可移式联轴器有何区别?各适用于什么工作条件?刚性可移式联轴器和弹性联轴器的区别是什么?各适用于什么工作条件?
20 制动器应满足哪些基本要求?
21 牙嵌离合器的主要失效形式是什么？
四、计算题
22试选择一电动机输出轴用联轴器，已知：电机功率P=11kW，转速n=l 460r／min，轴径d=42mm，载荷有中等冲击。
确定联轴器的轴孔与键槽结构型式、代号及尺寸，写出联轴器的标记．23某离心水泵与电动机之间选用弹性柱销联轴器连接，电机功率P=22kW，转速n=970r／min，两轴轴径均为d=55mm，试选择联轴器的型号并绘制出其装配简图。
24 某机床主传动机构中使用多盘摩擦离合器，已知：传递功率P=5kW，转速n=1200r／min，摩擦盘材料均为淬火钢，主动盘数为4，从动盘数为5，接合面内径D1=60mm，外径D2=100mm，试求所需的操纵轴向力F Q?
复习与练习题参考答案
一、单项选择题
1 A
2 C
3 B
4 C
5 A
二、填空题
6 可移式刚性；弹性
7 万向
8 传递转矩；转速；轴的结构型式；轴的直径
9啮合式；摩擦式；磁力式
10连接两种轴，并传递运动和扭矩的轴系；降低机械速度或迫使机械停止运转
11只有在运动停止后经过拆卸才能彼此；可随时接合或分离
12无弹性元件的挠性（刚性可移式）；有弹性元件的挠性（弹性）
13刚性；挠性；齿轮；有弹性元件的挠性（弹性）
14两轴不回转；两轴的转速差很小
15工作面的摩擦力；任何速度
三、问答题
16 参考答案从略
17 参考答案从略
18 参考答案从略
19 参考答案从略
20 参考答案从略
21 参考答案从略
四、计算题
22 解答：1）类型选择：为了隔离振动与冲击，选用弹性套柱销联轴器。
2）确定计算转矩：公称转矩
m N m N n P T •=•⨯==95.711460
1195509550 由表查得载荷系数K=1.9，故得计算转矩为：
m N m N T K T ca •=•⨯=⋅=71.13695.719.1
3）型号选择：从GB/T4323—1984中查得TL6型弹性套柱销联轴器的公称扭矩为250N ．m ，最大许用转速为3800r/min ，轴径为32～42mm 之间，故合用。
4） 标记：19844323/84
401124261-⨯⨯T GB C J YC TL 联轴器
分析与思考： （1）在联轴器的选择计算中，引入载荷系数K 是为了考虑哪些因素的影响?
（2）刚性联轴器和弹性联轴器各有何优缺点?分别适用于什么场合?
23 解答：1）确定计算转矩：
公称转矩 m N m N n P T •=•⨯==59.216970
2295509550 由表查得载荷系数K=1.3，故得计算转矩为：
m N m N T K T ca •=•⨯=⋅=58.28159.2163.1
2）型号选择：
从GB/T5014—1985中查得HL4型弹性柱销联轴器的公称扭矩为1250N ·m ，用转速为4000r ／min ，轴径为40~56mm 之间，故合用。
3）标记：19855014/84
55112554-⨯⨯T GB ZC YA HL 联轴器 4） 联轴器装配简图：（略）
24 1）载荷计算：离合器传递的公称转矩为：
mm N n P T •⨯=⨯⨯=⨯=4661098.31200
0.51055.91055.9 计算转矩为：mm N KT T ca •⨯=⨯⨯==431017.51098.33.1
2）求解轴向力F Q ：参考设计手册，取摩擦系数2.0=f ，许用压强[]a MP p 3.0=
由 ()KT D D ZfF T Q ≥+=4
12max 得： ()()
N D D Zf KT F Q 34
211076.0110602.081017.544⨯=+⨯⨯⨯⨯=+≥ 3）压强验算：取F Q =0.8×103N
()()[]p MPa D D F p Q <=-⨯⨯=-=12.060110108.0442232122ππ
所需操纵轴向力：N F Q 31076.0⨯≥。
分析与思考：（1）牙嵌离合器和摩擦离合器各有什么特点?分别适用于什么场合?
（2）多盘摩擦离合器的许用压强[p]与哪些因素有关?为什么?。
