光学仪器分辨率的解释以及分析

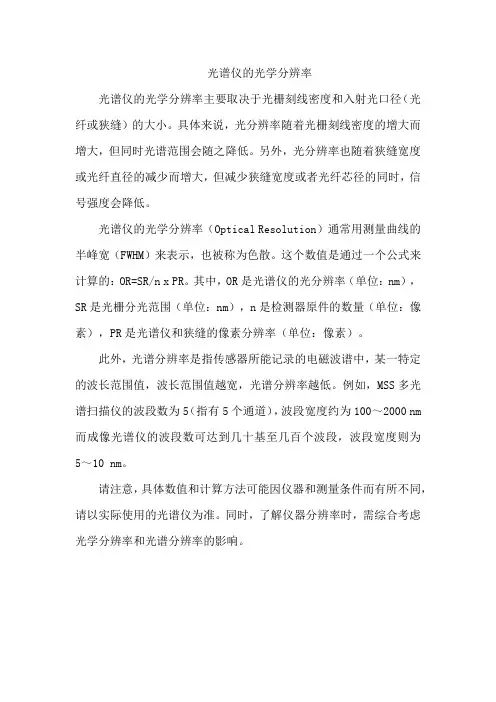

光谱仪的光学分辨率
光谱仪的光学分辨率
光谱仪的光学分辨率主要取决于光栅刻线密度和入射光口径（光纤或狭缝）的大小。
具体来说，光分辨率随着光栅刻线密度的增大而增大，但同时光谱范围会随之降低。
另外，光分辨率也随着狭缝宽度或光纤直径的减少而增大，但减少狭缝宽度或者光纤芯径的同时，信号强度会降低。
光谱仪的光学分辨率（Optical Resolution）通常用测量曲线的半峰宽（FWHM）来表示，也被称为色散。
这个数值是通过一个公式来计算的：OR=SR/n x PR。
其中，OR是光谱仪的光分辨率（单位：nm），SR是光栅分光范围（单位：nm），n是检测器原件的数量（单位：像素），PR是光谱仪和狭缝的像素分辨率（单位：像素）。
此外，光谱分辨率是指传感器所能记录的电磁波谱中，某一特定的波长范围值，波长范围值越宽，光谱分辨率越低。
例如，MSS多光谱扫描仪的波段数为5（指有5个通道），波段宽度约为100～2000 nm 而成像光谱仪的波段数可达到几十基至几百个波段，波段宽度则为5～10 nm。
请注意，具体数值和计算方法可能因仪器和测量条件而有所不同，请以实际使用的光谱仪为准。
同时，了解仪器分辨率时，需综合考虑光学分辨率和光谱分辨率的影响。
光学显微镜分辨率
光学显微镜分辨率光学显微镜用于光滑表面的微米级组织观察与测量，因为采用可见光作为光源因此不仅能观察样品表层组织而且在表层以下的一定范围内的组织同样也可被观察到，并且光学显微镜对于色彩的识别非常敏感和准确。
它的出现，为工业生产和人类文明的进步提供了很大的动力，称为科学实验中的一个基本实验仪器。
光学显微镜系统的分辨率主要由物镜（变倍体、附加镜或apo物镜）聚光形成的实像决定，目镜（适配镜）成的像是虚像。
显微镜的分辨率是指它能清晰地分辨试样上两点间最小距离d的能力。
在普通光线下,人眼能分辨两点间的最小距离为0.15~0.30mm,即人眼的鉴别率为d为0.15~0.30mm;而显微镜当其有效放大倍数为1400x时,其分辨率d为0.21x10-3mm。
d值越小,分辨率越高。
分辨率可以由公式排序:式中λ――入射光源的波长n.a――物镜的数值孔径，表示物镜的聚光能力中旺高精度为国家高新技术企业，iso9001:2021证书企业，广东省守信用守信用企业。
中旺高精度主要生产、研发、内置、销售一键手挥测仪、全自动影像测量仪、复合式三坐标测量仪、工具显微镜、光学显微镜、视频显微镜、测量投影仪、影像投影仪等光学测量仪器和洛氏硬度计、布氏硬度计、电子显微镜硬度计、便携式超音波硬度计、里氏硬度计、邵氏硬度计、韦氏硬度计等硬度检测仪器及周边服务设施产品。
产品广为用作半导体、汽车、通讯、家电、五金、塑胶、电子、航空、航天等产业的实验室、生产车间、流水线上管控产品品质。
中旺高精度产品除满足用户中国大陆市场的用户市场需求外，目前还出口至全球60多个国家和地区，在全球30多个国家和地区具有分销服务商，售后服务存有确保。
中旺高精度建有产品体验中心，热烈欢迎参观实地考察！。
光学放大率 光学分辨率极限
光学放大率光学分辨率极限
光学放大率指的是光学系统对物体成像的放大倍数，通常用于描述显微镜、望远镜等光学仪器的性能。
光学分辨率极限则是指光学系统能够分辨的最小细节或最小特征的极限值，通常以某种特定的标记或结构来表示。
以下是光学放大率和光学分辨率极限的示例：
1.在显微镜中，光学放大率是指物镜与目镜之间的放大倍数。
例如，如果一
个显微镜的物镜放大10倍，目镜再放大4倍，那么总的光学放大率就是40倍。
这种放大倍数可以让人眼更清楚地看到微小的物体或结构。
2.光学分辨率极限通常以某些特殊的标记或结构来表示，例如以双线或多线
等形式来标定。
例如，一个显微镜可能具有0.2微米的分辨率极限，这意味着它可以分辨出0.2微米宽度的标记或结构。
综上所述，光学放大率和光学分辨率极限是描述光学系统性能的重要参数，具有实际的应用价值。
了解和选择适当的光学仪器可以提供更好的观察和测量效果。
11-8圆孔衍射-光学仪器的分辨率解析
D,
1
讨论： ➢ 分辨本领与D成正比，与波长成反比：D 大，分辨本领大；波长小，分辨本领大 ➢ 圆孔衍射公式对抛物面式的天线，雷达 均成立。
第十一章 光学
11
物理学

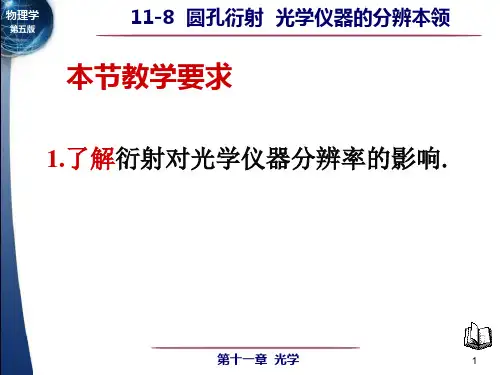

11-8 圆孔衍射 光学仪器的分辨本领
第五版
目前天文望远镜孔径最大已达10米，最小分辨角达
7.810-8弧度。
位于西班牙 帕尔马加那列岛 屿中的一个小岛 上，据称，加那 列岛屿安置了多 个大型望远镜。
第十一章 光学
20
第五版
1818年，法国科学院提出了征文竞赛题目： 一是，利用精确的实验测定光线的衍射效应； 二是，根据实验，用数学归纳法推求出光线通
过物体附近时的运动情况。
菲涅耳向科学院提出了应征
论文，他从横波观点出发，圆满 地解释了光的偏振，用半周带的 方法定量地计算了圆孔、圆板等 形状的障碍物产生的衍射花纹， 而且与实验符合得很好 。
光学仪器分辨率 1 D
0 1.22
12.25
A
V
在研究分子和原子结构 时，可采用电子显微镜，因 为电子具有波动性，当电压 大几十万伏时，其波长只有 百分之几埃。所以电子显微 镜可获得很高的分辨率。
第十一章 光学
15
物理学
11-8 圆孔衍射 光学仪器的分辨本领
第五版
•人眼的分辨本领
设人眼瞳孔直径为D，可把人眼看成一 枚凸透镜，焦距只有20毫米，其成象为夫琅 和费衍射的图样。
物与像的关系
S
O
点物S
L
S’
象S’
S
O
L
几何光学
物像一一对应，象点是几何点
L
S’
物理光学
象点不再是几何点，而是具

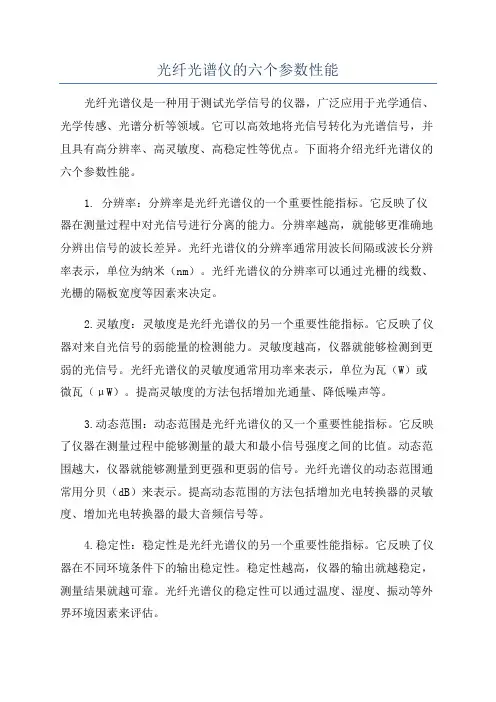

光纤光谱仪的六个参数性能
光纤光谱仪的六个参数性能光纤光谱仪是一种用于测试光学信号的仪器，广泛应用于光学通信、光学传感、光谱分析等领域。
它可以高效地将光信号转化为光谱信号，并且具有高分辨率、高灵敏度、高稳定性等优点。
下面将介绍光纤光谱仪的六个参数性能。
1. 分辨率：分辨率是光纤光谱仪的一个重要性能指标。
它反映了仪器在测量过程中对光信号进行分离的能力。
分辨率越高，就能够更准确地分辨出信号的波长差异。
光纤光谱仪的分辨率通常用波长间隔或波长分辨率表示，单位为纳米（nm）。
光纤光谱仪的分辨率可以通过光栅的线数、光栅的隔板宽度等因素来决定。
2.灵敏度：灵敏度是光纤光谱仪的另一个重要性能指标。
它反映了仪器对来自光信号的弱能量的检测能力。
灵敏度越高，仪器就能够检测到更弱的光信号。
光纤光谱仪的灵敏度通常用功率来表示，单位为瓦（W）或微瓦（μW）。
提高灵敏度的方法包括增加光通量、降低噪声等。
3.动态范围：动态范围是光纤光谱仪的又一个重要性能指标。
它反映了仪器在测量过程中能够测量的最大和最小信号强度之间的比值。
动态范围越大，仪器就能够测量到更强和更弱的信号。
光纤光谱仪的动态范围通常用分贝（dB）来表示。
提高动态范围的方法包括增加光电转换器的灵敏度、增加光电转换器的最大音频信号等。
4.稳定性：稳定性是光纤光谱仪的另一个重要性能指标。
它反映了仪器在不同环境条件下的输出稳定性。
稳定性越高，仪器的输出就越稳定，测量结果就越可靠。
光纤光谱仪的稳定性可以通过温度、湿度、振动等外界环境因素来评估。
5.响应时间：响应时间是光纤光谱仪的重要性能指标之一、它反映了仪器对光信号的快速响应能力。
响应时间越短，仪器就能够更快地对光信号变化作出响应。
光纤光谱仪的响应时间可以通过光电转换器的响应速度来评估。
6. 可调波长范围：可调波长范围是光纤光谱仪的又一个重要性能指标。
它反映了仪器可以测量的波长范围。
可调波长范围越宽，仪器就能够测量更广泛的波长范围。
光纤光谱仪的可调波长范围通常用纳米（nm）来表示。

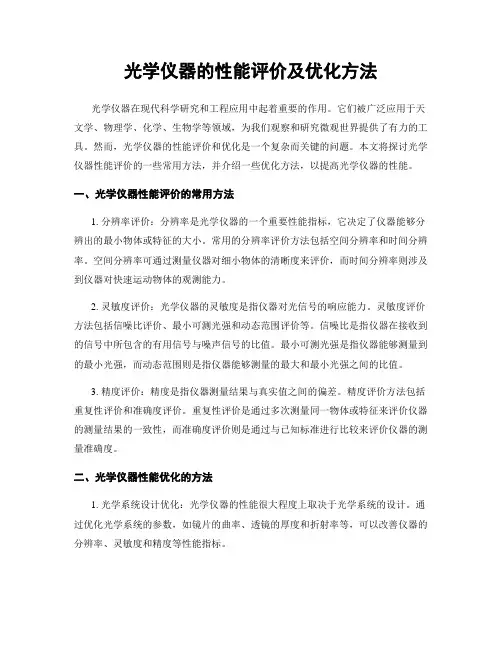

光学仪器的性能评价及优化方法
光学仪器的性能评价及优化方法光学仪器在现代科学研究和工程应用中起着重要的作用。
它们被广泛应用于天文学、物理学、化学、生物学等领域，为我们观察和研究微观世界提供了有力的工具。
然而，光学仪器的性能评价和优化是一个复杂而关键的问题。
本文将探讨光学仪器性能评价的一些常用方法，并介绍一些优化方法，以提高光学仪器的性能。
一、光学仪器性能评价的常用方法1. 分辨率评价：分辨率是光学仪器的一个重要性能指标，它决定了仪器能够分辨出的最小物体或特征的大小。
常用的分辨率评价方法包括空间分辨率和时间分辨率。
空间分辨率可通过测量仪器对细小物体的清晰度来评价，而时间分辨率则涉及到仪器对快速运动物体的观测能力。
2. 灵敏度评价：光学仪器的灵敏度是指仪器对光信号的响应能力。
灵敏度评价方法包括信噪比评价、最小可测光强和动态范围评价等。
信噪比是指仪器在接收到的信号中所包含的有用信号与噪声信号的比值。
最小可测光强是指仪器能够测量到的最小光强，而动态范围则是指仪器能够测量的最大和最小光强之间的比值。
3. 精度评价：精度是指仪器测量结果与真实值之间的偏差。
精度评价方法包括重复性评价和准确度评价。
重复性评价是通过多次测量同一物体或特征来评价仪器的测量结果的一致性，而准确度评价则是通过与已知标准进行比较来评价仪器的测量准确度。
二、光学仪器性能优化的方法1. 光学系统设计优化：光学仪器的性能很大程度上取决于光学系统的设计。
通过优化光学系统的参数，如镜片的曲率、透镜的厚度和折射率等，可以改善仪器的分辨率、灵敏度和精度等性能指标。
2. 光学元件表面处理优化：光学元件的表面处理对仪器的性能也有重要影响。
通过采用特殊的涂层材料或表面处理技术，可以减少光学元件的反射和散射，提高仪器的透过率和分辨率。
3. 信号处理算法优化：光学仪器接收到的光信号需要经过信号处理算法进行处理和分析。
通过优化信号处理算法，如去噪、滤波和图像增强等，可以提高仪器的灵敏度和测量精度。
光学仪器分辨率的解释以及分析
光学仪器分辨率的解释以及分析光学仪器的分辨率是指它能够分辨出两个距离非常接近的对象时的能力。
在光学仪器中，分辨率是一个重要的性能指标，它直接影响测量结果的准确性和可靠性。
高分辨率的光学仪器能够提供更精确的测量结果，同时也能够显示更清晰的图像。
光学仪器的分辨率受到多个因素的影响，主要包括以下几个方面：1.光学系统的设计：光学仪器的分辨率与光学系统的设计密切相关。
光学系统包括透镜、物镜、镜头等组件，它们的质量和精确度会直接影响分辨率。
优质的透镜和物镜能够减少畸变和色差，提高分辨率。
2.光源的性质：光源的性质也会对分辨率产生影响。
例如，白光源可以提供更丰富的光谱信息，对颜色和细节的分辨能力更强。
而单色光源则能够提供更纯净、清晰的图像，对细微差别的分辨能力更高。
3.探测器的性能：光学仪器的分辨率还受到探测器的性能限制。
探测器的灵敏度、信噪比和动态范围等参数会影响仪器的分辨率和测量的准确性。
4.采样率：在数字图像处理中，采样率也是影响光学仪器分辨率的重要因素。
采样率是指在一定距离内观察到对象时，所采集的数据点的数量。
采用更高的采样率可以获得更多的数据点，提高图像质量和细节分辨率。
在分辨率的分析中，我们需要考虑仪器的理论分辨率和实际分辨率两个方面。
理论分辨率是指根据仪器的物理特性和公式计算得出的分辨率值。
例如，在显微镜中，理论分辨率可以由阿贝分辨极限公式计算得出。
理论分辨率是仪器的最佳分辨能力，但通常在实际使用中很难达到。
实际分辨率是指在实际使用中，仪器能够实际达到的分辨能力。
它受到多个因素的影响，包括光学元件的质量、光源的性质、探测器的性能等。
实际分辨率往往要低于理论分辨率，但可以通过优化仪器的参数和使用适当的技术手段来提高。
为了提高光学仪器的分辨率，可以采取以下几种方法：1.使用更好的光学材料和加工工艺，以提高光学元件的质量和精确度。
2.优化光学系统的设计，减少畸变和色差，提高分辨率。
3.使用高质量的光源，如白光源或单色光源，以提供更高质量的图像和更强的分辨能力。
光学成像系统的分辨率研究
光学成像系统的分辨率研究引言光学成像系统是一种广泛应用于摄影、显微镜、望远镜等领域的技术。
其核心目标是获取并呈现高质量的图像。
在实际应用中，图像的清晰度是评估光学成像系统性能的关键指标之一。
分辨率是描述光学系统图像清晰度的定量指标，它取决于物理定律以及实验准备和过程。
一、物理定律在进行光学成像系统的分辨率研究时，首先需要了解几个与分辨率相关的物理定律：1. 光的衍射定律：根据赫曼·荷尔姆霍兹的衍射理论，当光经过物体边缘或孔径时，会发生衍射现象。
这种现象导致成像系统处于衍射极限，使得光的波面在像平面上出现弯曲，从而限制了图像的清晰度。
2. 光的干涉定律：干涉现象是指两个或多个光波相互叠加，形成干涉图样。
干涉现象不仅会对图像清晰度产生影响，还可以通过干涉条纹的间距和对比度来衡量分辨率。
3. 光的折射和反射定律：当光通过两种介质的界面时，会发生折射和反射现象。
根据斯涅尔定律和反射定律，可以计算出光线在折射率不同的介质中传播的方向和角度。
这对于光学成像系统中的透镜和镜面设计非常重要。
二、实验准备在进行光学成像系统的分辨率研究之前，需要准备以下实验设备和材料：1. 光源：光源是实验的基础，光源的选择需要根据实验要求和目的来确定。
常见的光源包括白炽灯、氘灯、激光器等。
实验中还需要对光源进行滤波或偏振处理，以获得特定波长或偏振方向的光。
2. 透镜和镜头：透镜和镜头是光学成像系统的核心组件。
根据实验目的，选择合适的透镜和镜头，如凸透镜、凹透镜、特殊形状透镜等。
这些透镜和镜头的选择将直接影响光学系统的分辨率。
3. 光学仪器：光学仪器包括显微镜、望远镜、光学投影仪等，用于观察物体或图像。
选择合适的光学仪器是对光学系统分辨率进行研究的基础。
4. 控制和检测装置：为了保证实验的准确性和重复性，需要使用控制和检测装置。
例如，使用光源控制器来调节光源的亮度和颜色温度；使用像平面相机或传感器来记录图像。
5. 样品和标准样品：准备样品和标准样品，用于测试和比较光学系统的分辨率。
光的衍射现象与光学仪器设计
光的衍射现象与光学仪器设计引言：光的衍射现象是光学中一个重要的现象，由于光波的传播特性，光线在通过细缝、边缘等障碍物时会发生衍射现象。
这种现象对于光学仪器设计具有重要意义，因为光的衍射会影响成像的清晰度和分辨率。
一、衍射是怎么发生的光线在通过一个尺寸和波长相近的障碍物时会发生衍射现象。
根据菲涅尔衍射原理，当光线通过一个细缝时，细缝会成为波前的次级光源，产生一系列的次级波。
这些次级波相互干涉后再次叠加，形成衍射图样。
二、衍射对光学仪器设计的影响光的衍射现象对光学仪器设计有以下几个重要影响：1. 分辨率：光学仪器的分辨率是指能够分辨出两个相邻物体的最小间距。
由于衍射的存在，成像系统的分辨率受到限制。
在设计光学仪器时，需要充分考虑到衍射对分辨率的影响，采取合适的方法提高分辨率。
2. 清晰度：衍射会导致图像模糊，影响成像的清晰度。
在光学仪器设计过程中，需要通过优化光学系统的参数，减小衍射对图像清晰度的影响。
3. 畸变：衍射还会引起畸变现象，使得成像系统的图像出现失真。
在光学仪器设计中，需要通过适当的校正方法来消除畸变，保证成像的准确性。
三、光学仪器设计中的衍射补偿方法为了克服光的衍射现象对光学仪器设计的影响，人们提出了一些衍射补偿方法，包括：1. 加入衍射补偿光学元件：通过使用特殊的光学元件，如衍射补偿镜片、衍射补偿透镜等，来抵消或减小衍射效果，从而提高成像的清晰度和分辨率。
2. 优化光学系统参数：在设计光学仪器时，可以通过合理选择光学元件的尺寸、形状、折射率等参数，以减小衍射效应的影响。
3. 应用先进的光学设计软件：现代的光学设计软件提供了强大的计算和优化功能，可以帮助设计人员模拟和预测光学系统中的衍射效应，从而优化设计，提高成像性能。
四、实例：衍射补偿技术在望远镜中的应用衍射补偿技术在望远镜中具有重要应用。
在望远镜的设计中，由于观测远处物体需要采集光线的能力较强，而光的衍射会削弱光线的强度和分辨率。
13.3 圆孔衍射 光学仪器的分辨率
θ R = 1.22
λ
d
= 2.2 × 10 rad
−4
l θ≈ 设人离纱窗距离为S，则 s l s= = 9.1m 恰能分辨 θ = θ R
θR
作业：12 13 18 19
13.3 圆孔衍射 光学仪器的分辨率
一、圆孔衍射 衍射屏
λ
透镜L 观察屏
θ1
f
圆 孔 孔径为D
中央亮斑
(爱里斑)
第一暗环所围成的中央光斑称为爱里斑，约 80% 的光强集中于 此。随后的亮环越来越暗，间隔不等。 爱里斑半径d 对透 1.22λ / D = f
s1 * s2 *
θ0
D
θ0
在恰能分辨时，两个点光源在透镜前所张的角度， 称为最小分辨角θ0 ，等于爱里斑的半角宽度。
θ 0 = 1.22λ / D
最小分辨角的倒数
1
θ0
称为光学仪器的分辨率
D R= = θ0 1.22λ
1
D为光学仪器的透光孔径
提高 R 的途径
D R= = θ0 1.22λ
1
对被观察物，λ 不可选择，为提高望远镜分辨本领，
↑ D →↑ R
增加仪器孔径：望远镜达 8m；射电望远镜天线阵 减小波长：光学显微镜放大倍数仅 2000 倍；电子 显微镜利用 λ = h/p = 0.01~10nm。
例 在通常的明亮环境中，人眼瞳孔的直径约为3 mm，问人眼的最小分辨角是多大？如果纱窗上两 根细丝之间的距离 l=2.0mm，问离纱窗多远处人眼 恰能分辨清楚两根细丝？ 解 以视觉感受最灵敏的黄绿光来讨论，其波长 λ=550nm，人眼最小分辨角
二、光学仪器的分辨率 在光学成象问题中，有两种讨论方法： 几何光学 : (经透镜) 物点 ⇒ 象点 物(物点集合) ⇒ 象(象点集合) (经透镜) 物点 ⇒ 象斑 物(物点集合) ⇒ 象(象斑集合)
光学仪器标准
光学仪器标准引言：光学仪器是一种用来检测、测量和分析光学信号的设备。
在各行业中，光学仪器被广泛应用于医学、生物学、化学、材料科学、环境科学等领域。
为了确保光学仪器的质量和性能达到标准，制定了一系列的光学仪器标准。
本文将从光学仪器标定、测试方法、安全规范等方面进行论述。
一、光学仪器标定标准光学仪器的标定是确保其准确度和稳定性的重要环节。
在标定光学仪器时，需要参照一系列的标准进行。
首先是光强度的标准。
光强度的标定需要使用一个稳定的、已知光强度的光源，进行标定光强度的测量装置。
其次是波长的标定。
波长的标定一般需要使用一个准确的波长标准装置，比如干涉仪或光栅光谱仪等。
最后是时间的标定。
时间标定通常使用高精度的时钟或者计时装置来测量光学仪器的响应时间。
二、光学仪器测试方法光学仪器的测试方法对于确保它们的性能和质量非常重要。
在进行测试时，可以采用以下几种常用的方法。
第一种是光学分辨率测试方法。
光学分辨率表示仪器可以分辨的最小角度或最小距离。
常用的测试方法有衍射法、干涉法和点扩散函数法等。
第二种是光学透射率测试方法。
透射率表示光信号通过光学系统的比例。
常用的测试方法有透射光谱法、反射光谱法和光电二极管法等。
第三种是光学相位差测试方法。
相位差表示不同波长的光通过物质后引起的光程差。
常用的测试方法有斯托克斯法和Zernike法等。
三、光学仪器安全规范光学仪器在使用过程中需要遵守一系列的安全规范，以确保操作人员的安全和设备的正常运行。
首先是光学辐射安全规范。
对于涉及激光的光学仪器，需要遵守激光辐射的安全标准，如激光安全分类标准和辐射功率限制等。
其次是电气安全规范。
电气安全规范指导使用光学仪器时电气部分的安装和维护。
最后是化学品安全规范。
在一些实验室环境中，光学仪器需要与化学试剂一起使用，需要遵守化学品的安全操作规范，以防止发生意外事故。
四、光学仪器质量管理体系为了确保光学仪器的质量稳定和可靠，需要建立完善的质量管理体系。
光学分辨率计算公式
光学分辨率计算公式光学分辨率是指镜头或其他光学仪器能够分辨并显示出的最小细节或最小间距。
在光学成像过程中，光束通过光学系统（如镜头或显微镜）投影到成像平面上，成像平面上的信号被转换为图像。
分辨率决定了我们能够在图像中分辨出多少细节信息。
光学分辨率的计算可以使用奈奎斯特准则或瑞利判据。
奈奎斯特公式是光学分辨率计算中最常用的方法之一、它在理论上基于对一个频率信号的采样定理，指出一个连续信号被离散采样时，需要采样的率是信号频率的两倍才能完全恢复原有信号。
用于计算光学分辨率的奈奎斯特公式如下：R=λ/(2*NA)其中，R是分辨率，λ是光波长，NA是数值孔径。
分辨率R可以看作是两个相邻物体在成像平面上所产生的光斑的中心之间的距离。
换句话说，物体间距小于R时，它们会出现重叠，无法分辨。
在显微镜学中，瑞利判据是另一种常用的光学分辨率计算方法。
瑞利判据是根据衍射现象给出的一个将两个相邻的光斑分辨开的准则。
瑞利判据的公式如下：R=0.61*λ/NA这个公式中，R仍然代表分辨率，λ是光波长，NA是数值孔径。
与奈奎斯特公式相比，瑞利判据将0.61作为常数，更加精确地确定了分辨率的计算。
在实际应用中，光学分辨率还受到其他因素的影响，如像差和噪声。
像差是由于透镜形状和光束折射产生的，会影响成像的清晰度和分辨率。
噪声可以是来自光源、电子设备和环境的各种干扰信号，会降低图像质量和分辨率。
除了数值孔径和光波长，光学分辨率还与成像系统的各个组成部分有关。
例如，镜头的质量、焦距、光圈大小以及对焦系统的稳定性都会对分辨率产生影响。
总的来说，光学分辨率计算公式可以通过奈奎斯特公式或瑞利判据来确定。
这些公式可以帮助我们理解光学成像系统的分辨能力，并为光学器件的设计和优化提供指导。
在实际应用中，还需要考虑其他因素的影响，以获取更高的光学分辨率。
光学仪器质量标准
光学仪器质量标准导言光学仪器作为现代科学研究和工业应用中重要的工具，对其质量标准的要求至关重要。
本文将从光学仪器的基本特性、材料选择、制造工艺、性能指标等多个方面，探讨光学仪器的质量标准，旨在为光学仪器的制造、使用和检测提供参考。
光学仪器的基本特性光学仪器作为用光学原理进行测量分析和观察的工具，其基本特性包括精度、分辨率、稳定性等。
其中，精度是评价光学仪器质量的重要指标之一，它指示了仪器测量结果与实际值之间的偏差。
分辨率则是指光学仪器能够分辨出的最小物理量，通常与仪器的光学放大倍数和传感器分辨率有关。
稳定性则是指仪器的测量结果在一定时间范围内的重复性和稳定性，要求仪器的零点漂移小、温度漂移小等。
光学仪器的材料选择光学仪器的材料选择直接影响到其质量和性能。
一般来说，光学仪器需要具备良好的光学性能、机械强度和耐腐蚀性。
常用的光学材料包括玻璃、晶体和塑料，根据使用环境和应用需求选择合适的材料。
例如，在高温环境下需要选择具有较高热稳定性的晶体材料，而在光学透明度要求较高的场合，可以选择具有低散射和高透光率的玻璃材料。
光学仪器的制造工艺光学仪器的制造工艺对其质量和性能起着决定性的影响。
常用的制造工艺包括磨削、抛光、涂膜等。
在磨削和抛光工艺中，需要控制好加工精度和表面质量，避免出现加工痕迹、气泡等影响光学性能的缺陷。
涂膜工艺则是为了提高光学仪器的透光率和反射率，减少光学系统中的漫反射和多次反射。
光学仪器的性能指标光学仪器的性能指标是评价其质量优劣的重要准则。
其中，光学仪器的分辨率是指其能够分辨出的最小物理细节，通常与仪器的光学放大倍数和传感器分辨率有关。
光学仪器的灵敏度是指其能够感应到的最小变化量，常用于评估仪器的测量能力。
除此之外，光学仪器的信噪比、线性度、稳定性等性能指标也需要进行有效的衡量和测试。
光学仪器的标准化光学仪器的标准化是保证其质量和性能的重要手段。
在制造环节，光学仪器需要符合国际标准或行业标准，以保证其质量和性能达到规定的要求。
品检中的光学性能测试与评估
品检中的光学性能测试与评估光学性能是评估光学设备质量和性能的重要指标之一。
在品检过程中，对光学性能进行测试和评估是必不可少的一环。
本文将介绍光学性能测试的基本原理和方法，以及评估测试结果的方式。
光学性能测试主要涉及光学仪器的分辨率、畸变、亮度均匀性、色彩准确性等方面。
为了保证测试的准确性和稳定性，我们需要选择适当的测试设备和方法。
分辨率是光学仪器重要的性能指标之一，它表示能够分辨两个物体的最小距离。
在光学性能测试中，分辨率测试通常使用棱镜板或光栅板进行。
测试时，将棱镜板或光栅板置于测试设备前方，观察光学仪器能够清晰分辨的最小线宽或最小空隙。
该数值即为光学仪器的分辨率。
畸变是光学性能测试中需要考虑的另一个重要参数。
在光学仪器中，畸变可分为径向畸变和切向畸变两种。
径向畸变是指图像中心和边缘部分的尺度变化，切向畸变是指图像中心和边缘部分的形状变形。
为了测试畸变，我们需要使用特殊的测试样品，如标准网格图、辐射畸变板等。
通过观察在不同位置的图像形变情况，可以评估光学仪器的畸变程度。
亮度均匀性是光学设备品检中另一个需要考虑的因素。
亮度均匀性是指图像在不同区域的亮度分布是否均匀。
为了测试亮度均匀性，我们可以使用灰度块或颜色块，并使用光度计或曝光计测量不同区域的亮度值。
通过比较不同区域的亮度值，可以评估光学设备的亮度均匀性。
色彩准确性测试是光学性能评估的另一个关键要素。
色彩准确性是指光学仪器能够准确还原图像中的色彩。
在色彩准确性测试中，我们需要使用标准色彩样品、色彩板或色彩图进行测试。
通过将标准色彩与光学仪器显示的色彩进行比较，可以评估光学仪器的色彩准确性。
对于光学性能测试结果的评估，我们可以参考以下几个指标进行判断。
可以使用光学性能测试指标的标准范围来评估测试结果的合格性。
各种测试指标都有相应的标准范围，根据测试结果是否在范围内，可以初步判断光学设备的质量和性能。
可以通过对比同类产品或同一品牌其他型号的测试结果，评估光学设备在同类产品中的性能表现。
光学显微镜的分辨率与成像原理
光学显微镜的分辨率与成像原理光学显微镜是一种非常重要的光学仪器，它的应用范围非常广泛。
光学显微镜能够让人们观察微型组织、细胞和微生物等微观物体，对于微观世界的探索起到了非常关键的作用。
要想深入了解光学显微镜的分辨率与成像原理，需要从以下几个方面来进行分析。
一、分辨率的概念和定义分辨率是指仪器能够区分两个相邻点的最小距离。
在光学显微镜中，分辨率指的是仪器在观察微型组织、细胞和微生物等物体时，能够区分的两个最小相邻点之间的距离。
这个距离越小，光学显微镜的分辨率就越高，所能够观察的细节就越清晰。
二、光学显微镜的成像原理光学显微镜的成像原理与人眼的视觉原理相似，都是利用了光的折射和反射来形成图像。
光学显微镜的成像原理可以分为两个部分，即光源成像和透镜成像。
光源成像：光学显微镜的光源可以是自发光源或者外部光源，不同的光源对成像效果有所不同。
当光线经过光源照射到被观察样本上时，光线会被样本反射、折射和散射，形成光学显微镜所需要的信号。
透镜成像：光学显微镜中使用的透镜可以将光线汇聚到一个点上，形成清晰的图像。
透镜的成像效果与其焦距和形状密切相关。
透镜的孔径越大，焦距越短，成像效果越好。
三、影响光学显微镜分辨率的因素光学显微镜的分辨率受多种因素的影响，其中最主要的因素通常有以下几点：1. 光源的波长：光源的波长是决定光学显微镜分辨率的最重要因素之一。
波长越短，分辨率越高。
2. 透镜的孔径和焦距：透镜的孔径和焦距分别决定了透镜的成像能力和清晰度，直接影响到光学显微镜的分辨率。
3. 材料的折射率：当光线穿过不同材料时，会因为折射而发生偏离，这也是影响光学显微镜分辨率的重要因素之一。
四、光学显微镜的应用光学显微镜是一种非常常见的实验室仪器，它在生物医学、物理、化学等领域都有着广泛的应用。
例如，在生物医学领域中，利用光学显微镜可以观察细胞结构、生长和分裂的过程，对疾病的研究和治疗有着重要的作用。
五、光学显微镜的发展前景光学显微镜作为一种非常重要的仪器，其发展前景非常广阔。
(43)圆孔衍射、光学仪器分辨率、晶体衍射、x射线衍射
0
0
d2 f
1.22
D
d
f
2
（43）圆孔衍射、光学仪器的分辨率、X射线衍射
（43）圆孔衍射、光学仪器的分辨率、X射线衍射
天文观测：分辨星星
如果用望远镜观察到在视场中靠得很近的四颗星星
望远镜的物镜孔径足够， 望远镜的物镜孔径过小，
四颗星星恰能被分辨
则分辨不出这是四颗星星
（43）圆孔衍射、光学仪器的分辨率、X射线衍射
（43）圆孔衍射、光学仪器的分辨率、X射线衍射
D = 2 mm
= 550 nm
1.22
3.35 10 4 (rad)
8.35 10 2 (mm)
3.35 (mm)
（43）圆孔衍射、光学仪器的分辨率、X射线衍射
三、X射线衍射（晶体衍射）
X 射线 (0.04 ~ 10nm)
1885年伦琴发 现，受高速电 子撞击的金属 会发射一种穿
冷却水
K<
P
E2
E1
透性很强的射 线称Ｘ射线
劳厄斑点
铅板
照
单晶片的衍射
像
1912年劳厄实验
底 单晶片 片
（43）圆孔衍射、光学仪器的分辨率、X射线衍射
1913年英国布拉格父子提出了一种解释Ｘ射线
衍射的方法，给出了定量结果，并于1915年荣获物
理学诺贝尔奖．
布拉格反射
晶格常数 d 掠射角
Δ AC CB
握晶体点阵结构。
（d sin k k 0,1,2,
用途 测量射线的波长研究X射线谱，进而研究原 子结构；研究晶体的结构，进一步研究材料性能.例如 对大分子 DNA 晶体的成千张的X射线衍射照片的分析， 显示出DNA分子的双螺旋结构.
技术资料_光学类的相关参数
技术资料_光学类的相关参数光学类的相关参数是指与光学相关的各种物理量、性能参数和技术指标。
以下是光学类的一些常见参数：1. 折射率（Refractive Index）：指的是介质对光线折射的程度，是光线在空气与介质交界处的折射角与入射角之比。
折射率是刻画光在不同介质中传播速度和光线路径变化的重要参数，对于光的折射、反射、透射等现象的研究具有重要意义。
2. 光学透过率（Optical Transmittance）：指的是材料在光经过时所吸收的能量与入射能量之比。
透过率主要与材料的吸收、散射和反射有关，透射能力越好，透射率越高。
3. 光学反射率（Optical Reflectance）：指的是光线在物体表面的反射能力，是入射光和反射光之间的能量比。
反射率越高，物体对光的吸收越小，反射越强，反之则吸收越强。
4. 吸光度（Absorbance）：用于衡量溶液中其中一种物质在特定波长处吸光的能力的参数。
吸光度与物质的摩尔吸收系数（molar absorptivity）和溶液的浓度有关，可以用于分析化学中的分析和质谱分析。
5. 分辨率（Resolution）：在光学成像中，分辨率是指相机或光学仪器能够识别并能够显示的最小细节或最小间距。
分辨率越高，仪器能够更清晰地显示出细微的细节。
6. 光聚焦能力（Focusing Power）：指的是透镜或光学系统中将光线聚焦成一点的能力。
光聚焦能力越强，光束被聚焦成的焦点越小，聚光能力越好。
7. 光谱范围（Spectral Range）：指的是光学系统能够接收或处理的光谱范围。
不同仪器对光谱范围的要求不同，有些仪器只能处理特定波长的光。
8. 可见光波长范围（Visible Light Wavelength Range）：指的是人眼能够感知到的光的波长范围，通常为380nm-780nm。
9. 焦距（Focal Length）：指的是透镜或镜组将平行光线汇聚到像点的距离。
焦距决定了光线汇聚或发散的程度，对于成像和放大效果有重要影响。
成像仪器中的光学分辨率计算技术研究
成像仪器中的光学分辨率计算技术研究近年来随着科学技术不断进步，各种成像仪器的应用越来越广泛。
在光学成像领域，如何提高成像仪器的分辨率成为了研究的热点问题。
因为光学分辨率是成像仪器评价成像质量的重要指标，其影响因素繁多，需要综合考虑。
下面将重点介绍光学分辨率计算技术的研究进展。
一、光学分辨率的定义和影响因素在介绍光学分辨率的计算技术前，先简单介绍一下光学分辨率的定义和影响因素。
光学分辨率是指成像光学系统能够分辨出最小物体的大小，一般用奈米(nm)作为单位。
光学分辨率受像差、波长、光圈等多种因素的影响，其中最重要的是波长，因为光的波长决定了光束的衍射和干涉情况。
二、传统光学分辨率计算方法传统的光学分辨率计算方法主要有折射率方法和衍射极限方法两种。
1、折射率方法折射率方法主要是根据成像光学系统中介质的折射率和光的波长，计算出光束的衍射情况从而得到成像系统的分辨力。
其中一个著名的公式是瑞利判据:$$d=\frac{1.22\lambda}{NA}$$其中，$\lambda$是光的波长，$d$是分辨本领，$NA$是数值孔径。
2、衍射极限方法衍射极限方法主要是由瑞利于1868年提出的，其原理是光在通过一个小孔时会出现衍射现象，衍射图案的大小决定了该小孔能够通过的最小物体的尺寸。
但是，这种方法只适用于单色光源和理想的光学系统，不太适用于实际情况。
三、新型光学分辨率计算技术随着计算机技术和光学领域的发展，新型的光学分辨率计算技术不断涌现，包括有限元法、有限差分法、全场光学显微技术等。
1、有限元法有限元法是一种数值计算方法，通过将光在不同介质中的传播过程离散化，将其分割为许多小的元素，然后数值计算出每个元素中的光的传播情况。
通过不断优化计算模型，可以得到更加准确的光学分辨率。
2、有限差分法有限差分法是一种适合计算光学传输的数值计算方法。
它主要是通过将光在不同介质中的传播过程分割成网格，然后计算每个网格的光强和相位变化，从而得到成像的分辨率。
电镜的基础知识
3.背散射（backscattered）电子
是指入射电子在样品中受到原子核的散射后被大角度反射回来 的电子，它产生于样品内部约100nm的深度。采用背散射电子所 形成影像的衬度主要取决于样品的原子序数。背散射电子衍射图 可以用来研究样品的晶体学特征.
4.特征X线（characteristic X-ray）
1mm=103um=106nm
1nm=10Å 1 Å=105fm
关于分辨率
1874年，德国的阿贝（E.Abbe）提出分辨率的 计算公式，又称之为abbe 公式。 δ=0.61λ/nsin（α/2） δ —分辨率 λ—所用光波的波长 n—光路中透镜对介质的折射率系数 α —孔径角：又称“镜口角”，是物 镜光轴上的物体点与物镜前透镜的有效直径所形成的 角度。孔径角越大，进入物镜的光通量就越大。
电子显微镜的基础知识
2012春
1.仪器的分辨率
分辨率是标志光学仪器性能的最重要衡量参数， 仪器的分辨率又称为仪器的分辨力或分辨本领。指仪器能 够分辨清楚的两个小点间的最小距离。这距离指两个质点 圆心间的最小距离。 人眼的分辨率为0.2mm，光镜的分辨率为0.2μm，电 镜的分辨率常用纳米表示（毫微米，nm ），还会用埃 （分毫微米，Å）、费米(fm)。
磁透镜不会产生电击穿，像差小，用处较多。
磁透镜
磁透镜种类：
磁场越强越集中，就越能将电子束在较短
的距离内会聚起来，这就形成短焦距透镜，又
称之为强磁透镜。
磁场越弱越分散，电子束就在较长的距离 处会聚，这就形成长焦距透镜，称之为弱磁透 镜。
5. 像差（aberrations）
实际光学系统所成的像与理想光学系统（近轴光 学，Paraxial Optics，高斯光学)所获得的结果有一 定的偏差，称像差，包括几何像差（球差、像散、畸 变）和色差像差。
11[1].6圆孔衍射和光学仪器的分辨率_750206138
![11[1].6圆孔衍射和光学仪器的分辨率_750206138](https://img.taocdn.com/s3/m/f113011ca76e58fafab003e8.png)
11.6 圆孔衍射和光学仪器的分辨率 11.6.1 夫琅禾费圆孔衍射 11.6.2 光学仪器的分辨率 在成像光学仪器中总有透镜的边框和光阑 例如照相机中的光圈） （例如照相机中的光圈），它们限制通过仪器 的光的波阵面，起到衍射圆孔的作用， 的光的波阵面，起到衍射圆孔的作用，不可避 免发生衍射现象。 免发生衍射现象。 如果光源离透镜很远， 如果光源离透镜很远 ， 并把光屏置于透镜 的焦平面上，就会发生夫琅禾费圆孔衍射。 的焦平面上，就会发生夫琅禾费圆孔衍射。 夫琅禾费圆孔衍射
11.6.1 夫琅禾费圆孔衍射
艾里斑
艾里斑的角半径（半径对圆孔中心的张角）： 艾里斑的角半径（半径对圆孔中心的张角）：
1.22 λ θ0 = D
λ：入射光波长，D：圆孔直径 入射光波长， ：
11.6.2 光学仪器的分辨率
两不相 干物点 两艾 里斑
物点的像 容易区分
刚能区分
不能区分
瑞利判据： 瑞利判据：当一个艾里斑的边缘正好与另一 个艾里斑的中心重合时， 个艾里斑的中心重合时 ， 这两个艾里斑刚好能 被区分开。 被区分开。
称为透 S1、S2对透镜中心的张角θ =θ0 → θ0 称为 透 镜的最小分辨角 1 D 透镜的分辨率： 透镜的分辨率： R = = θ 0 1.22λ 望远镜： ↑ 望远镜：D↑， R↑; 电子显微镜：λ↓，R↑ ↑ 电子显微镜： ↑
【 例 11.17】 一 雷 达 的 圆 形 发 射 天 线 的 直 径 】 D=0.5m， 发射的无线电波的频率 ν=300GHz。 ， 。 求雷达发射的无线电波束的角宽度。 求雷达发射的无线电波束的角宽度。 解 雷达天线发射的无线电波 ， 相当于通过 雷达天线发射的无线电波， 天线圆孔后的衍射波。衍射中央主极大（ 天线圆孔后的衍射波。衍射中央主极大 （ 艾里 雷达波束角宽度 雷达波束角宽度， 斑）集中了绝大部分能量 雷达波束角宽度 ， 等于艾里斑角半径的两倍： 等于艾里斑角半径的两倍： c 2.44 2.44λ ν θ = 2θ 0 = = D D
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光学仪器分辨率的解释以及分析
2015级生命科学方向薛峣
515080910024
众所周知，光学仪器的分辨率决定了其显示的物体的清晰程度。
然而，对于不同的光学仪器，其分辨率的物理意义是不同的。
更进一步，由于到最后的接收系统的是眼睛，因此若不考虑眼睛本身的分辨极限，好的分辨率也可能是无效的。
本文中，先对眼睛这一光学成像系统进行分析；再阐释某些典型光学仪器的分辨率的物理意义；最后再挑选一些例子进行计算，决定其分辨率是否有效。
一．眼睛的成像：
眼睛的结构
如果把眼睛类比于光学仪器，那么有这么几个眼睛的部分对应于光学仪器中的结构：1.瞳孔——光阑：
瞳孔决定了眼睛能看到的视场以及进光量，以及更重要地，艾里斑的大小。
然而，由于人的头部和眼球是可以随意转动的，所以瞳孔的存在仅仅是调节进光量。
我们也可以因此认为，人的视场是任意大的。
2.晶状体——透镜：
晶状体中包含了折射率不均匀的液体。
而眼镜和普通透镜最不一样的地方，在于它是可以调焦的。
调焦是由肌肉压缩晶状体来改变其曲率半径来实现的。
然而，眼睛能够调焦的范围是有限的。
正常人的眼睛物方焦距范围为(17.1-14.2)mm，像方焦距范围为(22.8-18.9)mm。
然而，由于眼睛肌肉紧张（像方焦距变小）时，人容易感到疲劳，因此我们人为地将明视距离定为25cm，即眼睛聚焦于25cm处的物体时，眼睛最为放松。
当然，人的聚焦范围并没有这么小。
出生的婴儿，其能够聚焦的最短距离是10cm。
在以后计算时，我们将适当引用这个聚焦距离。
3.视网膜——光屏：
本来视网膜上有高分辨率的区域只有一个称之为黄斑的地方，即靠近光轴的一小块地方，但由于人可以任意转动其头部及眼球，这件事并不妨碍。
由于瞳孔以及晶状体有有限的大小，所以成像时不可避免地会发生衍射。
菲涅耳衍射的条件是物点到孔径距离与孔径大小可以相比拟。
但是对于眼睛来说，若取聚焦距离为10cm，取瞳孔最大直径为8mm，那么也只有8%的大小。
因此，我们认为可以近似为夫琅禾费圆孔衍射。
应用夫琅禾费圆孔衍射的公式，即可知在此假设下人的最小分辨角约为0.75’。
二.光学仪器的分辨率的物理意义：
1.显示器：
给定一定的尺寸，即显示器的面积时，显示器的分辨率指的是在这一给定面积中像素的数量。
通常以X*Y的形式给出，物理意义是水平多少个像素，竖直多少个像素。
在调查过程中发现，如果粗略地把像素当作是有一定面积的发光区域，那么其艾利斑的大小将会扩大。
扩大的大小可用如下光路图确定：
在以后计算时，我们将会算上由于扩展光源而造成的艾里斑扩大。
2.显微镜：
显微镜的光路图如下图所示：
显微镜的分辨率指的是它能分辨出的两个物点之间的最小距离，即最小分辨距离。
如图所示，物镜具有一定的边界，因此物点的发光时会产生一定的衍射效应。
3.望远镜：。
