清管器收发筒的操作维护介绍

清管器收发筒的操作维护介绍1. 综合说明清管器收发球筒主要用于清管器的发送和接收。

2.清管系统组成清管系统由清管器、发射与接收装置(即收发球筒)以及电子跟踪清管成套仪器组成。

清管器是管道清洗工具，用于刮削管壁污垢。

作业时，将清管器置于管道中，清管器的外沿与管道内壁形成良好的弹性密封，利用管输介质产生的压差为动力，推动清管器在管道内运行，清管器本身所具有的皮碗、钢刷等部件与管道内壁相作用以达到清洗管道的目的，与此同时，清管器本身携带一台超低频发射机与地面仪器相配合，随时能够了解清管器在管道中的运行情况；收发球筒分别安装在清管线的始端和末端，用来发射和接收清管器；电子跟踪清管成套仪器包括定位发射机、定位接收机、过球指示仪、寻线仪等，用于跟踪在管道中运行的清管球，一旦卡住可精确定位。

3.清管系统主要用途● 新管线施工完毕投产前用清管器扫线，清除管道内各种残留物，使管道畅通● 管道水压试验前排气以及水压试验后除水● 管道投产前置换时用于天然气、氮气及空气之间的隔离● 对已投产管线做定期的除水清理以提高管道输送能力3.1 清管工艺流程绝缘接头清管器发球筒排污阀 4 进气阀 B 首站过球指示仪清管器正常流向流向绝缘接头清管器收球筒流向末站流向主管线盲板5 压力表3安全阀2 放气阀1 发球阀 A 流向正常流向主管线流向收球阀 E 过球指示仪放气阀1阀门 C 出气阀 F 压力表3 安全阀2 排污阀4 阀门 D正常输送流程：输送介质由首站经阀门C进入主管线，经阀门D进入末站，阀门A、B、E、F处于关闭状态。

清管工艺流程：发球时，打开快开盲板5装入清管器，在异径管处顶紧，关闭盲板。

打开阀门B；关闭阀门1、4；关闭阀门C、同时打开阀门A，清管器进入主管道，清管工作开始。

收球时，清管器到达收球筒前一小时左右关闭阀门D，打开阀门E、阀门F和阀门1、4。

在确认清管器进入收球筒后打开阀门D，关闭阀门E和阀门F，待筒内压力全部泄放完毕后再打开盲板5，取出清管器，清管工作结束。

天然气收发球筒操作指导书

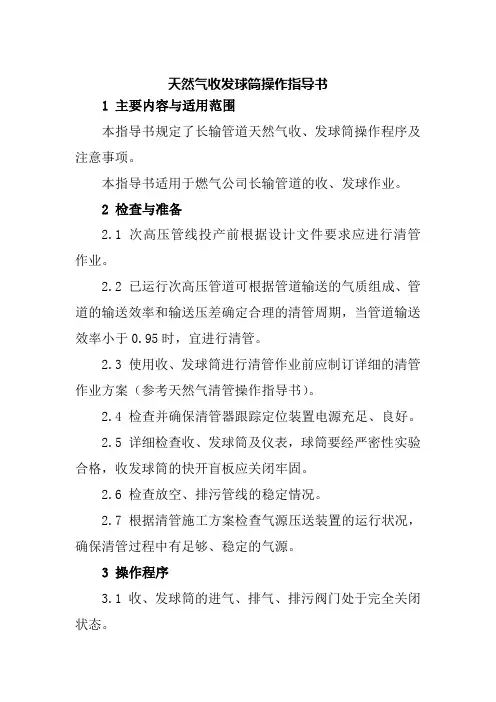

天然气收发球筒操作指导书1 主要内容与适用范围本指导书规定了长输管道天然气收、发球筒操作程序及注意事项。

本指导书适用于燃气公司长输管道的收、发球作业。

2 检查与准备2.1 次高压管线投产前根据设计文件要求应进行清管作业。

2.2 已运行次高压管道可根据管道输送的气质组成、管道的输送效率和输送压差确定合理的清管周期，当管道输送效率小于0.95时，宜进行清管。

2.3 使用收、发球筒进行清管作业前应制订详细的清管作业方案（参考天然气清管操作指导书）。

2.4 检查并确保清管器跟踪定位装置电源充足、良好。

2.5 详细检查收、发球筒及仪表，球筒要经严密性实验合格，收发球筒的快开盲板应关闭牢固。

2.6 检查放空、排污管线的稳定情况。

2.7 根据清管施工方案检查气源压送装置的运行状况，确保清管过程中有足够、稳定的气源。

3 操作程序3.1 收、发球筒的进气、排气、排污阀门处于完全关闭状态。

3.2 开启发球筒的放空阀，待筒内压力降至零后，方可开启快开盲板。

3.3 将清管器推入发球筒内，清管器安装完毕后，关闭发球筒的快开盲板。

3.4 根据清管施工方案开始清管作业，清管器运行速度一般宜控制在3.5m/s—5m/s，作业过程中应随时监测管内清管器的运行状态。

3.5 清管器进入收球筒后即可停止向管内进气，关闭发球筒进气阀。

待收球筒内压力降至零后，方可开启快开盲板，取出清管器。

4 注意事项4.1了解盲板的结构和操作方法。

4.2 盲板盖开启前必须先开放空阀，待收、发球筒内压力降至零后，方可进行开启。

4.3 收、发球筒投入使用后，不允许敲击或碰撞盲板等主要承压部件。

4.4 必须经常保持收、发球筒及盲板外表油漆完整光洁。

4.5 应定期对盲板的主承压部件进行检查，若发现严重锈蚀或裂纹，要及时查找原因并更换。

4.6 使用收、发球筒前应对盲板的密封胶圈和密封槽进行检查、清洗并涂抹黄甘油，以确保其密封性能。

4.7 天然气收、发球筒属二类压力容器，应严格遵照《压力容器安全技术监察规程》的有关要求执行。

清管器接收机(收球筒)保养规程

清管器接收机（收球筒）保养规程
一、保养等级的划分
1、例行保养（每天）
2、一级保养（720h）
3、二级保养（4000h）
二、保养周期、内容、标准
（一）例行保养
正常运转时每天要例行保养一次：
1、检查地脚螺栓是否松动，及时紧固各部位螺栓；
2、对阀门进行保养；
（二）一级保养
累计运转720小时, 必须对设备进行一级保养，其作业内容如下：
1、检查各支撑、连接件腐蚀情况，腐蚀严重及时更换；
2、快开盲板挡片保养。

（三）二级保养
累计运转4000小时, 必须对设备进行二级保养，其作业内容如下
1、完成一级保养内容；
2、筒体防腐刷漆，外保温及时修复；
3、检查安全附件是否过期，如过期及时校验；
4、阀门及时保养，如开关不灵活及时更换。

三、保养前的准备及保养步骤
1、保养前准备工作；
1）准备保养工具和材料；
2）检查清管发射机运行状况。

2、保养步骤
按照运转时间进行维护保养（例行保养、一级保养、二级保养）。

四、注意事项
1、严格遵守相关规章制度；
2、严格执行作业许可规定。

003收发球筒操作规程

供气管线清管通球操作规程1.目的为指导我公司收发球筒的收发球操作，清除管线内积液、杂物，保证供气管线正常运行；防止管壁被腐蚀，延长管道使用寿命；改变管道内部管壁的光滑度，减少摩擦阻力，提高输送效率，保证输送气体的纯度；特制订本规程。

2.适用范围适用于本公司供气管线收发球筒收发球时的操作指导。

3.职责生产技术部负责监督本规程的执行情况。

4.清管作业开始前的必备条件4.1操作前先填写操作票，领导批准且由工艺工程师监护方可进行操作；4.2进出气量和站场压力要达到《清管方案》要求；4.3全线穿跨越、水保护设施牢固可靠，管道无变形；4.4站场工艺设备操作灵活，密封性好，经测试完全达到备用状态；4.5全线阀门要设在手动全开位置，并取消自动截断功能，关闭进气阀；4.6站场仪器仪表能准确检测和显示数据；4.7排污管应畅通无阻；4.8各种通讯手段数量满足要求，工作状态稳定可靠；4.9清管操作工用具、消防器材要准备齐全、完好，摆放整齐；4.10作业人员穿工作服、无铁钉鞋，戴安全帽和护目镜；4.11清管器要满足清管要求的尺寸和过盈量，并做好记录。

5. 发送清管器5.1发清管器操作规程5.1.1准备好所选择的清管器；5.1.2①旋转球体90°，②关闭平衡阀，③打开放空阀，④拔掉安全销，⑤转动快开盲板，打开快卸阀盖，⑥装入清管器(注意清管器装入方向)，⑦关闭快卸阀盖（检查O型圈，若损坏进行更换并对放置O型圈的凹槽除锈、去污，涂防腐油或防腐脂），⑧插入安全销，⑨关闭卸压阀，⑩打开平衡阀，⑪旋转球体90°，⑫打开进气球阀，⑬发射清管器。

5.1.3用通过检测仪检测清管器是否通过，如通过确认已发走。

5.1.4通知下游收球装置负责人员。

5.1.5做好发球时间、启动压力等记录。

5.2注意事项：5.2.1发清管器前，各相关阀门必须灵活可靠，发球阀阀门处于全关状态，组装好清管器监测仪器；5.2.2开关快开盲板，必须按操作规程操作；5.2.3清管器必须送入球筒的最里处；5.2.4发球时，发球阀球体必须全开。

收发球筒管理制度

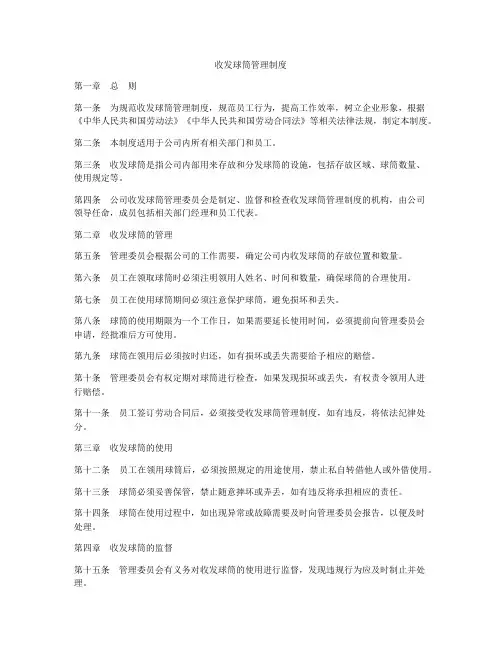

收发球筒管理制度第一章总则第一条为规范收发球筒管理制度，规范员工行为，提高工作效率，树立企业形象，根据《中华人民共和国劳动法》《中华人民共和国劳动合同法》等相关法律法规，制定本制度。

第二条本制度适用于公司内所有相关部门和员工。

第三条收发球筒是指公司内部用来存放和分发球筒的设施，包括存放区域、球筒数量、使用规定等。

第四条公司收发球筒管理委员会是制定、监督和检查收发球筒管理制度的机构，由公司领导任命，成员包括相关部门经理和员工代表。

第二章收发球筒的管理第五条管理委员会根据公司的工作需要，确定公司内收发球筒的存放位置和数量。

第六条员工在领取球筒时必须注明领用人姓名、时间和数量，确保球筒的合理使用。

第七条员工在使用球筒期间必须注意保护球筒，避免损坏和丢失。

第八条球筒的使用期限为一个工作日，如果需要延长使用时间，必须提前向管理委员会申请，经批准后方可使用。

第九条球筒在领用后必须按时归还，如有损坏或丢失需要给予相应的赔偿。

第十条管理委员会有权定期对球筒进行检查，如果发现损坏或丢失，有权责令领用人进行赔偿。

第十一条员工签订劳动合同后，必须接受收发球筒管理制度，如有违反，将依法纪律处分。

第三章收发球筒的使用第十二条员工在领用球筒后，必须按照规定的用途使用，禁止私自转借他人或外借使用。

第十三条球筒必须妥善保管，禁止随意摔坏或弄丢，如有违反将承担相应的责任。

第十四条球筒在使用过程中，如出现异常或故障需要及时向管理委员会报告，以便及时处理。

第四章收发球筒的监督第十五条管理委员会有义务对收发球筒的使用进行监督，发现违规行为应及时制止并处理。

第十六条员工发现他人违反收发球筒管理制度，有义务向管理委员会进行举报。

第十七条管理委员会有权对员工的收发球筒行为进行考核，根据考核结果做出相应的奖惩措施。

第五章附则第十八条制度解释权归管理委员会。

第十九条本制度自发布之日起执行。

第二十条本制度如有修改，由管理委员会负责，并报公司领导批准后方可执行。

集气站收球筒发球筒维护检修规程

集气站收球筒发球筒维护检修规程
一、维护检修前准备工作
1、备好工具、材料和劳动保护用品。

2、排放内部介质，进行必要的清洗置换，并应符合安全规程。

3、打开人孔，通风15分钟后作业，测试可燃气体浓度小于爆炸下限的10％。

4、确认球筒压力为零后，打开快开盲板。

开关盲板时，人应站在盲板侧面，不能正对盲板。

二、维护检修内容
1、检查收球筒内有无固体杂物、FeS粉末等，如有立即用水清除，确保内部清洁无污物；
2、检查收球筒放空、排污阀门是否灵活；
3、检查快开盲板转动部分是否连接牢靠、开启灵活，防松锲块密封良好。

4、清洗发球筒内部，确保内部清洁无污物；
5、对收发球筒进行定点壁厚检测；
6、检查发球筒放空阀门是否灵活；
7、检查快开盲板转动部分是否连接牢靠、开启灵活，防松锲块密封良好。

8、检查压力表在有效期内，铭牌等附件良好、齐全。

9、检查收球筒、发球筒基座，基础无剥落，开裂，不
均匀下沉和倾斜现象；接地线良好。

三、维护检修质量验收
1、收球筒内部清洁无污物，放空、排污阀门开启灵活，快开盲板转动部分连接牢靠、开启灵活，防松锲块密封良好。

2、发球筒内部清洁无污物，放空阀门开启灵活，快开盲板转动部分连接牢靠、开启灵活，防松锲块密封良好。

3、压力表在有效期内，铭牌等附件良好、齐全。

收球作业(工艺、维修)

收球作业序号 1 风险因素快开盲板锁扣失效后果机械伤人、环境污染已采取措施 1、加强机构的日常维护和保养； 2、人站盲板侧面进行开关操作。 1、禁止在汽油段对收发球筒充压，只能在柴油段进行作业； 2、就近摆放手提式灭火器，前后阀门存在轻微内漏时，取消防预防措施。 3、正确穿戴合格的劳保用品。建议增加措施
5 6
2
收、发球筒油品气化发生闪爆3源自过滤器滤框损坏设备受损
1、合理安排收发球作业频率；2、清管器进站前适当降低流量；
4
泄压不彻底
油品泄漏人员伤害
1、人员整齐穿戴合格的劳保；2、使用防爆工具。 2、打来收球筒排污排气阀并压力表确认为零，同时确认污油罐液位不在上涨。 3、打开收球筒快开盲板之前先打开过滤器盲板检查管线已无油品。
