HXD3型电力机车转向架专题培训课件
构架采用高可靠性和轻量化结构，由Q345E 钢板焊接成箱型梁结构。构架是由左右侧梁、 前后端梁、牵引横梁、横梁和各种附加支座等 组成，构架组焊后成框架式“目”字形结构。 为减少构架的应力集中，各梁连接处采用圆弧 过渡，圆弧需进行加工。
构架的牵引梁布置在构架的中间，其上焊 有牵引座和牵引销。
构架的检修及维护
• 横向力主要是通过曲线时的离心力和横向 振动引起的附加力，
• 横向力传递途径为：车体→横向和摇头 止挡→构架→轴箱止挡→轴箱→轴承→ 车轴→车轮→钢轨
• 垂向力是机车自身的重力和机车运行时 的垂向振动引起的附加载荷，其传递途 径为：车体→二系弹簧→构架→轴箱弹 簧→轴箱体→轴承→车轴→车轮→钢轨
本车的前、后两个三轴转向架的结构相同。转向
架主要由构架、轮对装配、一系悬挂装置、电动机 悬挂装置、基础制动装置、支承装配、牵引装置、 附件和进风道等组成（见下图）。
关于转向架的受力及传递
• 转向架在运行中主要承受三种力:纵向力、 横向力和垂向力。
• 纵向力主要是机车的牵引力和制动力,其 传递途径为：钢轨和车轮相互作用产生→ 车轴→轴箱→轴箱拉杆→构架→牵引杆→ 车体→车钩→列车
• 齿轮模数
9
• 弹簧悬挂装置总静挠度 162.1mm
• 一系静挠度
54.7mm
• 二系静挠度
107.4mm
＋ － 310 .5 1
• 构架相对轴箱横动量 • 轮对相对轴箱横动量 • 一系垂向止挡间隙 • 二系垂向止挡间隙 • 二系横向止挡间隙 • 二系横向止挡弹性间隙 • 转向架相对与车体最大转角 • 机车空气制动率： • 停放制动： • 制动倍率：
对着轴箱、滚动抱轴箱冲洗。
• 严禁在构架和车体上随意动用电焊，如 果确实需要焊接零件一定要就近搭接地 线。
HXD3机车司机培训教材

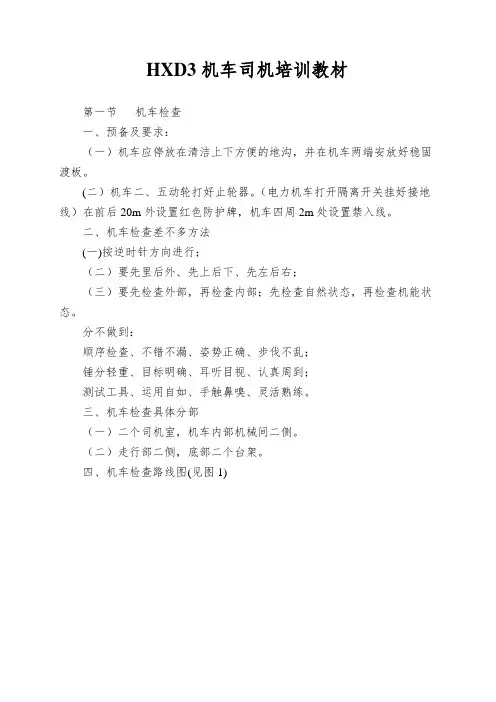

HXD3机车司机培训教材第一节机车检查一、预备及要求：（一）机车应停放在清洁上下方便的地沟，并在机车两端安放好稳固渡板。
(二）机车二、五动轮打好止轮器。
（电力机车打开隔离开关挂好接地线）在前后20m外设置红色防护牌，机车四周2m处设置禁入线。
二、机车检查差不多方法(一)按逆时针方向进行；（二）要先里后外、先上后下、先左后右；（三）要先检查外部，再检查内部；先检查自然状态，再检查机能状态。
分不做到：顺序检查、不错不漏、姿势正确、步伐不乱；锤分轻重、目标明确、耳听目视、认真周到；测试工具、运用自如、手触鼻嗅、灵活熟练。
三、机车检查具体分部（一）二个司机室，机车内部机械间二侧。
（二）走行部二侧，底部二个台架。
四、机车检查路线图(见图1)HXD3型机车全面检查路线图1讲明：1.始点△；终点○；检查走行线；空走走行线地沟走行线；2.机车Ⅱ端部△——右侧走行部——机车前部——左侧走行部——车底部——司机室——机械间走廊两侧------司机室——制动机试验——高压低试验。
五、机车检查项目及时刻分配（全面检查为65分钟）1、走行部和底部检查30分钟；2、机车内部检查10分钟；3、制动机试验10分钟；4、（高、低压）电器试验15分钟；Ⅰ端司机室内检查项目和内容机械部检查项目和内容机车车底检查项目和内容机车车顶检查项目和内容高低压试验预备工作：确认各故障开关在“正常”住，各管路塞门在正常位（2)确认车顶门关好，主断接地开关QSl0在“运行”位，两把黄钥匙齐全到位，一把蓝钥匙在空气制动柜，打开升弓气路(3)确认总风缸压力750kPa以上，调速手柄、换向手柄在“0”位，单阀全制动(4)断开低温预热开关QA56、交流加热开关QA72、空压机加热开关Q A74，闭合营电池开关QA61，操纵电压显示98 V，微机显示屏(TCMS)显示操纵端和主画面(5)按下操纵台指示灯试验按钮，各指示灯应闪亮，直至“微机正常”、“主断”、“零位”、“欠压”、“辅变流器”、“水泵”六个指示灯常亮(6)插入电钥匙SA49，旋转至开位，制动显示屏(LCDM)初始化正常二、静态试验(1)断开网压自动开关QAl，并将cl试验开关SA75置“试验”位(2)换向手柄置“前进”位，听6组牵引变流器CI的六组AK充电接触器同时得电吸合声音；l s后，听6组AK失电开释，6组工作接触器K得电吸合声音(3)换向手柄回…0’位，听6组工作接触器K失电开释音响(4)换向手柄“后退”位，现象同“前进”住，换向手柄回“0”位。
HXD3型大功率交流传动电力机车培训教材
2.1 轴式为 C0-C0，电传动系统为交直交传动，采用 IGBT 水冷变流机组，1250kW 大转矩 异步牵引电动机，具有起动（持续）牵引力大、恒功率速度范围宽、粘着性能好、功率因 数高等特点。 2.2 辅助电气系统采用 2 组辅助变流器，能分别提供 VVVF 和 CVCF 三相辅助电源，对辅 助机组进行分类供电。该系统冗余性强，一组辅助变流器故障后可以由另一组辅助变流器 对全部辅助机组供电。 2.3 采用微机网络控制系统，实现了逻辑控制、自诊断功能，而且实现了机车的网络重 联功能。 2.4 总体设计采用高度集成化、模块化的设计思路，电气屏柜和各种辅助机组分功能斜 对称布置在中间走廊的两侧；采用了规范化司机室，有利于机车的安全运行。 2.5 采用带有中梁的、整体承载的框架式车体结构，有利于提高车体的强度和刚度。 2.6 转向架采用滚动抱轴承半悬挂结构，二系采用高圆螺旋弹簧；采用整体轴箱、推挽 式低位牵引杆等技术。 2.7 采用下悬式安装方式的一体化多绕组（全去耦）变压器，具有高阻抗、重量轻等特 点，并采用强迫导向油循环风冷技术。 2.8 采用独立通风冷却技术。牵引电机采用由顶盖百叶窗进风的独立通风冷却方式；主 变流器水冷和主变压器油冷采用水、油复合式铝板冷却器，由车顶直接进风冷却；辅助变 流器也采用车外进风冷却的方式；另外还考虑了司机室的换气和机械间的微正压。 2.9 采用了集成化气路的空气制动系统，具有空电制动功能。机械制动采用轮盘制动。 2.10 采用了新型的模式空气干燥器，有利于压缩空气的干燥，减少制动系统阀件的故障 率。
3.9 机车动力学性能
机车应能以 5km/h 速度安全通过半径为 125m 的曲线，并应能在半径 250m 的曲线上进 行正常摘挂作业。
机车动力学其它性能、参数应符合 TB/T2360-1993 的有关要求。 3.10 机车单机以 120km/h 速度于平直道上施行紧急空气制动时，最大制动距离
HXD3C型大功率交流传动电力机车培训教材
司机室设备布置
。在司机室内设有操纵台、八灯显示器、司机
座椅、紧急放风阀、灭火器等设备。司机室操 纵台前部设有空调装置，司机室顶部设有扇、 头灯、司机室照明等设备。司机室前窗采用电 加热玻璃，窗外设有电动刮雨器，窗内设有电 动遮阳帘；侧窗外设有机车后视镜。在操纵台 上设有 TCMS显示器、ATP显示器、压力组合 模块、司机控制器、制动控制器、扳键开关组、 制动装置显示器、冰箱、暖风机、脚炉和膝炉。
3.7 机车动力学性能
机车应能以 5km/h速度安全通过半径为 125m
的曲线，并应能在半径 250m的曲线上进行正 常摘挂作业。
3.8 机车单机以 120km/h速度于平直道上施
行紧急空气制动时，最大制动距离 ≤800m（23t轴重） ≤900m（25t轴重）
3.9 机车牵引特性
在I端设备室和 II端设备室之间设有中央机械室，室内布置有主变流装置、 复合冷却器及复合冷却器通风机组。
电气线路
HXD3C型电力机车的电气线路主要由主电路、辅助电路、DC600V列车供电电路、控 制电路、制动系统控制电路和机车安全监控电路组成。 1.1 网侧电路 网侧电路由受电弓 PG1、PG2、高压隔离开关 QS1、QS2、高压电流互感器 TA1、低压 电流互感器 TA2、高压电压互感器 TV1、主断路器 MCB、高压接地开关 QS10、避雷器 F1、 F2、F3、原边过流继电器 KC1、智能型电度表 PWH、主变压器原边绕组 AX及接地装置 EB1～6等组成。 接触网电流通过受电弓 PG1或 PG2进入机车，经 25kV高压电缆进入车内并经高压柜 内的高压隔离开关QS1或QS2和主断路器的主触点QF1相连，并穿过高压电流互感器TA1 与主变压器 TM1的原边绕组 A端子相连，经过主变压器原边绕组，从 X端子流出，再穿 过低压电流互感器 TA2后，通过 6个并联的接地装置 EB1～EB6，经轮对回流至钢轨。 两架受电弓和两台车顶避雷器位于车顶上部，六个接地装置 EB1～6安装于车轴端部， 其余的网侧高压电器均装于车内高压柜中，从而可以避免高压电器由于雨雪、风沙、粉尘 等侵蚀、污染而引起的闪络击穿，.1 机车微机控制功能
培训教材2
HXD3型电力机车空气系统说明1、系统的设计及特点空气系统是依据《大功率交流传动电力机车采购和技术引进项目进口机车采购合同》而设计的。
HXD3型电力机车空气系统采用国外先进的电子、微机控制技术和先进的工艺，除管路部分，其它各部分均原装进口。
本套空气系统可以进行客运位和货运位的转换,在与26—L、JZ—7、EL-14、DK—1等型制动机重联时，其制动缓解作用完全一致.并且本套系统的制动机具有制动机状态检测及必要的故障判断功能，并将故障按其严重程度进行分类提示司机故障处理策略。
按工作原理分为风源系统，辅助管路系统，制动机系统，防滑系统四大部分。
2、风源系统机车风源系统负责生产并提供全车气动器械以及机车，列车制动机所需的高质量的洁净、干燥和稳定的压缩空气。
HXD3型电力机车风源系统由空气压缩机组(A1），高压安全阀(A3、A7)，干燥器（A4），精油过滤器（A5）,低压维持阀（A6)，总风缸（A11、A15)，排水塞门（A12)，止回阀(A08),调压器(K01、K02），总风软管连接器（B83）,总风折角塞门（B80)等组成。
2.1空气压缩机组（A1)采用两台SL22—47型螺杆式压缩机组做为系统的风源。
压缩机额定流量2750L/min,转速2920 r/min,工作压力10 bar,设有无负荷启动装置，高温保护开关,低温加热装置。
注：部分机车采用国产的TSA-230AVI型螺杆式压缩机，其性能同上。
2.2 干燥器（A4）采用LTZ3。
2H型双塔干燥器，安装在空压机和总风缸之间,具有过滤压缩空气中油、水,降低空气露点的功能。
注：部分机车采用TMG—Ⅲ型膜式干燥器，利用水分子的压力差，使水分子从湿度大的状态向湿度小的状态移动，达到降低空气露点的功能。
2.3总风缸(A11、A15）采用四个容积为400L的总风缸串联作为压缩空气的存储容器,采用直立车上安装方式。
2。
4 高压安全阀(A3、A7）在干燥器前后各有一个高压安全阀,A3高压安全阀的控制压力为11bar，A7高压安全阀的控制压力为9。
第三章电气线路-20061215

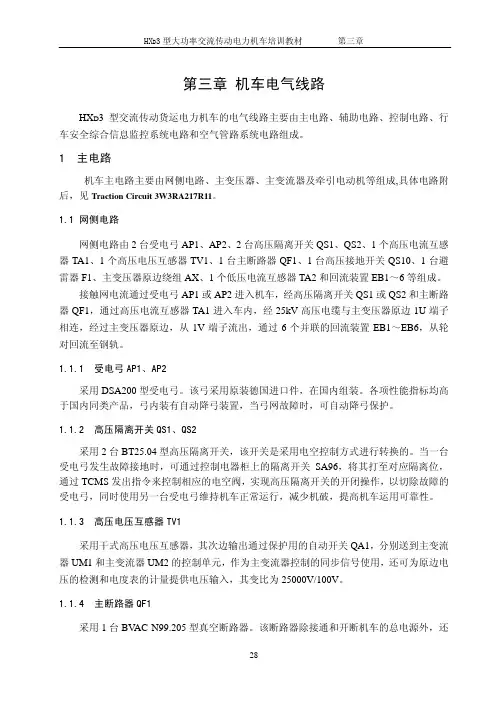

第三章 机车电气线路HX D3型交流传动货运电力机车的电气线路主要由主电路、辅助电路、控制电路、行车安全综合信息监控系统电路和空气管路系统电路组成。
