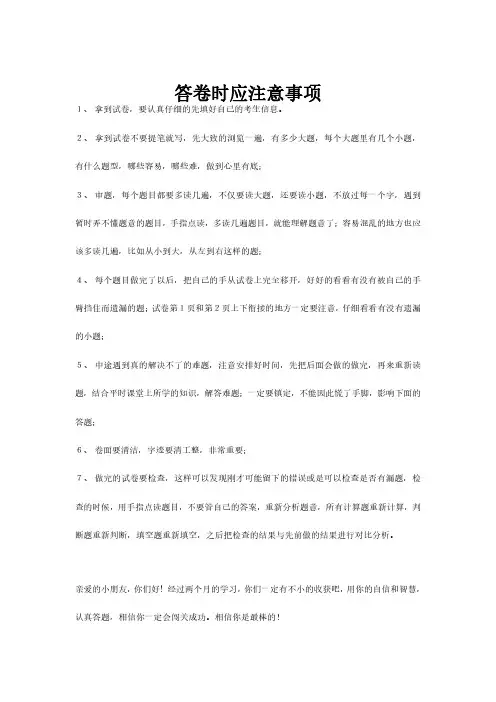

答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。
２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读题，结合平时课堂上所学的知识，解答难题；一定要镇定，不能因此慌了手脚，影响下面的答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。
亲爱的小朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。
相信你是最棒的！专题15投影与视图之六大题型平行投影【变式训练】1．（2023上·山东威海·九年级统考期末）如图，小明想测量一棵大树AB的高度，他发现树的影子落在地面和墙上，测得地面上的影子BC的长为5m，墙上的影子CD的长为2m．同一时刻，一根长【答案】12【分析】设地面影长对应的树高为上墙上的影长CD即为树的高度．【详解】解：设地面影长对应的树高为(1)请在图中画出此时旗杆AB在阳光下的投影BF=m，求旗杆AB的高．(2)如果 1.8【答案】(1)见解析(2)旗杆AB的高为9m．（2）∵AF CE ∥，∴AFB CED Ð=Ð，而90ABF CDE Ð=Ð=︒，∴ABF CDE V V ∽，中心投影(1)已知路灯杆垂直于路面，请在图中画出路灯(2)若路灯的高度PO 是8米，李强的身高是（2）解：由题意得：CD OP ∥，设CN x =米．∵CD OP ∥，∴NCD NOP ∽V V ，【变式训练】【答案】1.5m【分析】根据相似三角形的判定和性质得出2121AN NC=++，求解确定2m NC =【详解】解：根据题意得AB MN ∥∥(1)在图中画出路灯O(2)估计路灯MO的高，并求影长【答案】(1)见解析MO=，BC(2)10.32m（2）∵AF MN ∥，∴BAF BMO V V ∽，∴AF AB MO MB =，∴1.725255MO =+判断简单组合体的三视图A ．． ． ．【答案】A 【分析】根据三视图的特点，主视图是从正面看到立体图形的视角，即立体图形正面的线条组成的平面图形，即可求解．【详解】解：A、是主视图，符合题意；B、是俯视图，不符合题意；C、不是三视图，不符合题意；D、是左视图，不符合题意；故选：A．【点睛】本题主要考查立体图形的三视图，掌握各视图的定义及特点是解题的关键．【变式训练】1．（2023上·陕西榆林·九年级绥德中学校考期末）如图所示的几何体的左视图是（ ）A．B．C．D．【答案】D【分析】根据左视图就是从物体的左边进行观察，得出左视图即可．【详解】解：在三视图中，此几何体从左边看是两个长方形，上面是一个小长方形，下面是个大长方形，故选：D．【点睛】本题主要考查了三视图的画法中左视图画法，主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．2．（2023上·辽宁锦州·九年级统考期末）如图是在长方体中挖出一个圆柱体得到的几何体，这个几何体的主视图为（）A．B．C．D．【答案】A【分析】根据从正面看可得主视图，看不见的用虚线表示解答即可；【详解】从正面看是个长方形，看不到里面的圆柱，故是虚线故选A．【点睛】本题考查了三视图的知识，掌握主视图是从物体的正面看得到的视图，左视图是从物体的左面看得到的视图，俯视图是从物体的上面看得到的视图是解题的关键．画小立方块堆砌图形的三视图例题：（2023上·江苏南京·七年级统考期末）如图是一个由7个正方体组成的立体图形．画出该立体图形的主视图、左视图和俯视图．【答案】见解析【分析】根据三视图的意义，画出图形，即可求解．【详解】解：如图：【点睛】本题主要考查了几何体的三视图，熟练掌握三视图是观测者从三个不同位置观察同一个几何体，画出的平面图形；（1）主视图：从物体前面向后面正投影得到的投影图，它反映了空间几何体的高度和长度；（2）左视图：从物体左面向右面正投影得到的投影图，它反映了空间几何体的高度和宽度；（3）俯视图：从物体上面向下面正投影得到的投影图，它反应了空间几何体的长度和宽度是解题的关键．【变式训练】1．（2022上·河南洛阳·七年级统考阶段练习）如图是由8个相同的小正方体组成的几何体，请画出这一几何体的三视图．【答案】见解析【分析】根据主视图、左视图、俯视图的定义即可得到结果．【详解】∵从正面看如下图所示：∴三视图如下图所示：【点睛】本题考查了画小立方块堆砌图形的三视图，熟练掌握三视图的画法是解题关键．2．（2022上·陕西汉中·七年级统考期末）如图是由9个正方体堆成的几何体，画出这一几何体的三视图．【答案】见解析【分析】根据三视图的作法作图即可．【详解】解：如图所示．【点睛】本题考查三视图的作法，熟练掌握三视图的作法是解题的关键．已知三视图求小立方块堆砌图形的表面积例题：（2023上·河南南阳·七年级统考期末）如图是由若干个边长为1的立方体搭成的几何体从上面看到的平面图形，小正方形中的数字表示该位置立方体的个数．(1)请画出该几何体正视图和左视图．(2)该几何体的表面积为______．【答案】(1)见解析(2)26【分析】（1）根据俯视图知，分两排，前排左边上下3个；后排左边一个，右边上下两个，由此可画出正视图与左视图；（2）直接计算即可．【详解】（1）解：所画的正视图与左视图如下：´+´+´=（2）解：23525226故答案为：26．【点睛】本题考查了三视图，根据俯视图画出正视图与三视图，计算表面积，具备一定的空间想象力是解题的基础．【变式训练】1．（2023上·辽宁阜新·七年级阜新实验中学校考期末）在水平的桌面上，由若干个完全相同棱长为10cm的小正方体堆成一个几何体，如图所示．(1)请你在方格纸中分别画出这个几何体的主视图、左视图和俯视图；(2)若给该几何体露在外面的喷上红漆（不含几何体的底面），则需要喷漆的面积是______2cm？【答案】(1)见解析(2)3200【分析】（1）根据物体形状即可画出主视图、左视图和俯视图；（2）利用几何体的形状求出其表面积即可，注意不含底面．【详解】（1）解：这个几何体的主视图、左视图和俯视图，如图：（2）解∶()21010662623200cm´´+´++=éùëû答：需要喷漆的面积是23200cm ．【点睛】本题考查了三视图的画法．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形；注意看到的用实线表示，看不到的用虚线表示．注意涂色面积指组成几何体的外表面积．已知三视图求最多或最少的小立方块的个数例题：（2023上·河南新乡·七年级统考期末）按要求画图并解答：(1)如图几何体由大小相同的7块小立方体搭成，请在如图的方格中画出该几何体的三视图．(2)如果在这个几何体上再添加一些相同的小立方体，并保持这个几何体的主视图和俯视图不变，那么最多可以再添加__________个小正方体．【答案】(1)见解析(2)2【分析】（1）根据简单组合体的三视图的画法，画出几何体的三视图即可；（2）保持俯视图和主视图不变，可往第一列前面的第二个小正方形上添加2个小正方体，即可求解．【详解】（1）解：如图所示，（2）保持俯视图和主视图不变，可往第一列前面的第二个小正方形上添加2个小正方体，故答案为2．【点睛】此题主要考查了三视图，正确掌握不同视图的观察角度是解题关键．【变式训练】(1)画出该几何体的主视图、左视图和俯视图；(2)如果在这个几何体上再添加一些小正方体，并保持主视图和左视图不变，最多可以再添加正方体．【答案】(1)见解析(2)3（2）在这个几何体上再添加一些小正方体，并保持俯视图和左视图不变，最右边一列上加两个，最多可以再添加3个小正方体，故答案为：3．【点睛】此题主要考查了画三视图，关键是在画图时一定要将物体的边缘、棱、顶点都体现出来，（2）解：这个几何体的表面积为：()22422168cm =´；（3）解：要求保持俯视图和左视图都不变，最多可以再添加2125++=（个）正方形．故答案为：5．【点睛】本题主要考查作图-三视图，几何体的表面积等知识，解题的关键是理解三视图的定义，属于中考常考题型．一、单选题1．（2022上·河南平顶山·九年级统考期末）在下列四幅图形中，能表示两棵小树在同一时刻阳光下影子的图形的可能是（ ）A ．B ．C ．D ．【答案】D【分析】平行投影特点：在同一时刻，不同物体的影子同向，且不同物体的物高和影长成比例．【详解】解：A.影子的方向不相同，故本选项错误；B. 影子的方向不相同，故本选项错误；C.相同树高与影子是成正比的，较高的树的影子长度小于较低的树的影子，故本选项错误;D. 影子平行，且较高的树的影子长度大于较低的树的影子，故本选项正确；故选：D．【点睛】本题考查了平行投影特点，难度不大，注意结合选项判断．2．（2023上·山西太原·九年级期末）如图是一个空心圆柱，关于它的主视图和俯视图正确的是（）A．B．C．D．【答案】B【分析】根据从正面看和从上面看得到的图形，进行判断即可．【详解】解：该几何体的主视图和俯视图为：故选B．A．215cm【答案】D【分析】利用位似图形的面积比等于相似比的平方进行计算即可；【详解】解：设投影的面积为A．3B【答案】C【分析】做出相应的俯视图，标出搭成该几何体的小正方体的个数最少时的数字即可．或所以图中的小正方体最少故选：C．【点睛】本题主要考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面A．9米B．12米【答案】B【分析】由太阳光为平行光可知AC例，即可列式求解．【答案】40【分析】主视图是一个长一个长方体，根据长方体的体积计算公式即可求解．【详解】解：根据题意可知，长方体的长【答案】中心投影【分析】根据中心投影和平行投影的定义即可判断．【详解】解：由图可知，“手影戏故答案为：中心投影．【答案】6.4【分析】根据题意可知：AB CG HE ∥∥当小明在EH 处时，Rt Rt FEH FBA ∽V V BC y =，可得1215y y =++，可得3y =，再根据∵AB CG HE ∥∥,当小明在CG 处时，Rt Rt DCG DBA ∽V V 即CD CG BD AB=，当小明在EH 处时，Rt Rt FEH FBA ∽V V 即EF EH =，三、作图题11．（2022上·陕西汉中·七年级统考期末）如图是由一些棱长为1的相同的小正方体组合成的简单几何体．(1)请在相应方格纸中分别画出该几何体的视图；(2)这个几何体的表面积是_________．【答案】(1)见解析(2)38【分析】（1）根据简单组合体的三视图的画法，画出从正面、上面、左面看该组合体所看到的图形即可；（2）根据表面积的计算方法求解即可．【详解】（1）如图所示：；´+´+´+=．（2）626262238故答案为：38．【点睛】此题考查了三视图，在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．12．（2022上·江苏盐城·七年级统考期末）在平整的地面上，有若干个完全相同的棱长为1cm的小正方体堆成的一个几何体，如图所示．(1)请画出这个几何体的三视图．(2)若现在你手头还有一些相同的小正方体，如果保持主视图和左视图不变，最多可以再添加_____个小正方体．(3)如果需要给原来这个几何体表面喷上蓝漆（接触地面部分不喷漆），则喷漆面积是多少？【答案】(1)见解析(2)6(3)29cm2【分析】（1）根据三视图的画法，画出从正面、左面、上面看到的形状即可；（2）主视图和左视图不变，构成图形即可解决问题；（3）求出这个几何体的表面积即可解决问题．【详解】（1）这个几何体有8个立方体构成，三视图如图所示；（2）最多可以加六个小正方体，具体放的方式，通过俯视图来展示，如下图：故答案为：6；（3）根据8个小正方体摆放的位置可以发现，从左看与从右看看到的面一样多为6个，从前看和从后看看到的面也一样多为6个，俯视图看到的面是5个，´+´+=，∴需要喷漆的面的个数为：6262529故喷漆面积为29．【点睛】本题考查了三视图的画法．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形；注意看到的用实线表示，看不到的用虚线表示．注意涂色面积指组成几何体的外表面积．13．（2023上·山东淄博·九年级统考期末）顾老师布置了周末实践性作业如下，利用影子测量路灯灯泡的高．身高为1.6米的小明为了完成老师布置的作业，他设计了如下方案，如图所示，他先从路灯底部（A 处）向东走20步到B处，发现自己的影子端点在C处，继续沿刚才自己的影子走5步到C处，此时影子的端点在D处（假设公路是东西方向笔直的公路）．根据小明设计的方案，请解决下列问题：(1)请在图中画出路灯AE ，(2)估计路灯灯泡的高度并求影长CD ．【答案】(1)见解析(2)路灯AE 高8米，影长CD 为25步（2）根据题意可得：20AB =步，5BC =步，BM =(1)测得一根长为1米的竹竿的影长为0.6米，甲树的影长为(2)测量的乙树的影子除落在地面上外，还有一部分落在教学楼的第一级台阶上（如图地面上的影长为4.6米，一级台阶高为0.3米，落在第一级台阶的影子长为①甲树的高度为______米，②图3为图2的示意图，请利用图3求出乙树的高度．∵0.3CD =米，DE =∴ 4.60.2 4.8EF =+=∴4.8AF AF EF =∴1AF =②在同一时刻同一地点，将另一根木杆CD直立于地面，请画出表示此时木杆CD在地面上影子的线段DM：(2)如图2，夜晚在路灯下，小桃将木杆EF水平放置，此时木杆在水平地面上的影子为线段E F¢¢．①请在图中画出表示路灯灯泡位置的点P；②若木杆EF的长为2m，经测量木杆EF距离地面2m，其影子E F¢¢的长为3m，则路灯P距离地面的高度为___________m．【答案】(1)①2；②见解析；(2)①见解析；②6¢¢为平行四边形，从而求得结论；【分析】（1）①根据题意证得四边形AA B B②根据平行投影的特点作图：过木杆的顶点作太阳光线的平行线；（2）①分别过影子的端点及其线段的相应的端点作射线，两条射线的交点即为光源的位置；②根据EF∥E F¢¢，可证得PEF PE F¢¢∽，利用相似三角形对应高的比等于相似比即可求得结V V论.【详解】（1）①根据题意：AA¢∥BB¢，AB∥A B¢¢，¢¢为平行四边形，∴四边形AA B B¢¢；∴2m==A B AB②如图所示，线段DM即为所求；（2）①如图所示，点P即为所求；②过点P作PH E F¢¢^分别交EF、E F¢¢于点G、H∵EF ∥E F ¢¢∴PEF PE F ¢¢V V ∽::EF E F PG PH¢¢\=2EF =Q ，3E F ¢¢=，2GH =()2:3:2PG PG \=+解得：4PG =，6PH \=\路灯P 距离地面的高度为6米.【点睛】本题考查平行投影问题以及相似三角形的判定和性质，平行光线得到的影子是平行光线经过物体的顶端得到的影子，利用相似三角形对应高的比等于相似比是解决本题的关键．。
中考数学总复习：投影与视图--知识讲解【含解析】.doc
【若缺失公式、图片现象属于系统读取不成功，文档内容齐全完整，请放心下载。
】中考总复习：投影与视图—知识讲解【考纲要求】1.通过实例了解平行投影和中心投影的含义及简单应用；2.会画基本几何体(直棱柱、圆柱、圆锥、球)的三视图(主视图，左视图、俯视图)，能根据三视图描述基本几何体或实物的原型．【知识网络】【考点梳理】考点一、生活中的几何体1．常见的几何体的分类在丰富多彩的图形世界中，我们常见的几何体有长方体、正方体、棱柱体、棱锥体、圆柱体、圆锥体、球体、台体等．2．点、线、面、体的关系(1)点动成线，线动成面，面动成体；(2)面面相交成线，线线相交成点．要点诠释：体体相交可成点，不一定成线．3．基本几何体的展开图(1)正方体的展开图是六个正方形；(2)棱柱的展开图是两个多边形和一个长方形；(3)圆锥的展开图是一个圆和一个扇形；(4)圆柱的展开图是两个圆和一个长方形．考点二、投影1．投影用光线照射物体，在某个平面上得到的影子叫做物体的投影，照射光线叫做投影线，投影所在平面叫做投影面．2．平行投影和中心投影由平行光线形成的投影是平行投影；由同一点(点光源)发出的光线形成的投影叫做中心投影．3．正投影投影线垂直投影面产生的投影叫做正投影．要点诠释：正投影是平行投影的一种．考点三、物体的三视图1．物体的视图当我们从某一角度观察一个物体时，所看到的图象叫做物体的视图．我们用三个互相垂直的平面作为投影面，其中正对我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面．一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图．要点诠释：三视图就是我们从三个方向看物体所得到的3个图象．2．画三视图的要求(1)位置的规定：主视图下方是俯视图，主视图右边是左视图．(2)长度的规定：长对正，高平齐，宽相等．要点诠释：主视图反映物体的长和高，俯视图反映物体的长和宽，左视图反映物体的高和宽．【典型例题】类型一、三视图及展开图1．用大小和形状完全相同的小正方体木块搭成一个几何体，使得它的主视图和俯视图如图所示，则搭成这样的一个几何体至少需要小正方体木块的个数为( )A．22 B．19 C．16 D．13【思路点拨】视图、俯视图是分别从物体正面、上面看，所得到的图形.【答案】D；【解析】综合主视图和俯视图，这个几何体的底层最少有3+3+1=7个小正方体，第二层最少有3个，第三层最少有2个，第四层最少有1个，因此搭成这样的一个几何体至少需要小正方体木块的个数为：7+3+2+1=13个．故答案为：13．【总结升华】由三视图判断组成原几何体的小正方体的个数与由相同的小正方体构成的几何体画三视图正好相反．举一反三：【变式1】（2014秋•莲湖区校级期末）用小正方体搭一个几何体，使它的主视图和俯视图如图所示，这样的几何体最少需要正方体个．【答案】7.【解析】∵俯视图中有5个正方形，∴最底层有5个正方体；∵主视图第二层有2个正方形，∴几何体第二层最少有2个正方体，∴最少有几何体5+2=7．【高清课堂：《空间与图形》专题：投影与视图例6】【变式2】下图是由几个相同的小正方体搭成的几何体从三个方向看到的图形，则搭成这个几何体的小正方体的个数是（）个．A．5 B．6 C．7 D．8【答案】B.2．美术课上，老师要求同学们将如图所示的白纸只沿虚线剪开，用裁开的纸片和白纸上的阴影部份围成一个立体模型，然后放在桌面上，下面四个示意图中，只有一个符合上述要求，那么这个示意图是（）A． B．C． D．【思路点拨】动手操作看得到小正方体的阴影部分的具体部位即可．【答案】B左面看正面看上面看【解析】动手操作折叠成正方体的形状放置到白纸的阴影部分上，所得正方体中的阴影部分应紧靠白纸，故选B．【总结升华】用到的知识与正方体展开图有关，考察学生空间想象能力．建议学生在平时的教学过程中应结合实际模型将展开图的若干种情况分析清楚．举一反三：【变式】如图所示的是以一个由一些相同的小正方体组成的简单几何体的主视图和俯视图．设组成这个几何体的小正方体的个数为n，请写出n的所有可能的值．【答案】n为8，9，10，11．3．下列图形中经过折叠能围成一个棱柱的是（）A． B． C． D．【思路点拨】利用四棱柱及其表面展开图的特点解题．【答案】D；【解析】A、侧面少一个长方形，故不能；B、侧面多一个长方形，折叠后不能围成棱柱，故不能；C、折叠后少一个底面，不能围成棱柱；只有D能围成四棱柱．故选D．【总结升华】四棱柱的侧面展开图为四个长方形组成的大长方形．举一反三：【高清课堂：《空间与图形》专题：投影与视图课堂练习3】【变式】如图，在正方体ABCD-A1B1C1D1中，E、F、G分别是AB、BB1、BC的中点，沿EG、EF、FG将这个正方体切去一个角后，得到的几何体的俯视图是（）A． B． C． D．【答案】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．从上面看易得1个正方形，但上面少了一个角，在俯视图中，右下角有一条线段．故选B．类型二、投影有关问题4．如图，在斜坡的顶部有一铁塔AB，B是CD的中点，CD是水平的，在阳光的照射下，塔影DE留在坡面上．已知铁塔底座宽CD=12 m，塔影长DE=18 m，小明和小华的身高都是1.6m，同一时刻，小明站在点E处，影子在坡面上，小华站在平地上，影子也在平地上，两人的影长分别为2m和1m，求塔高AB的长.【思路点拨】过点D构造矩形，把塔高的影长分解为平地上的BD，斜坡上的DE．然后根据影长的比分别求得AG，GB长，把它们相加即可．【答案与解析】【解析1】解：如图1，过D作DF⊥CD，交AE于点F，过F作FG⊥AB，垂足为G．可得矩形BDFG．由题意得：．∴DF=DE×1.6÷2=14.4（m）．∴GF=BD=CD=6m．又∵．∴AG=1.6×6=9.6（m）．∴AB=14.4+9.6=24（m）．答：铁塔的高度为24m．图1 图2【解析2】如图2，作DG∥AE，交AB于点G，BG的影长为BD，AG 的影长为DE，由题意得：AG 1.6=DE2．∴AG=18×1.6÷2=14.4（m）．又∵BG 1.6=BD1．∴B G=1.6×6=9.6（m）．∴AB=14.4+9.6=24（m）．答：铁塔的高度为24m．【总结升华】运用所学的解直角三角形的知识解决实际生活中的问题，要求我们要具备数学建模能力（即将实际问题转化为数学问题）．类型三、投影视图综合问题5.用小立方体搭成一个几何体，使它的主视图和俯视图如图所示，搭建这样的几何体最多要小立方体．【思路点拨】从正视图和侧视图考查几何体的形状，从俯视图看出几何体的小立方块最多的数目．【答案】17.【解析】解：由主视图可知，它自下而上共有3列，第一列3块，第二列2块，第三列1块．由俯视图可知，它自左而右共有3列，第二列各3块，第三列1块，从空中俯视的块数只要最低层有一块即可．因此，综合两图可知这个几何体的形状不能确定；如图，最多时有3×5+2×1=17块小立方体．故答案为17．【总结升华】本题考查简单空间图形的三视图，考查空间想象能力，是基础题，但很容易出错．6．（2015•永春县校级自主招生）如图是某中学生公寓时的一个示意图（每栋公寓均朝正南方向，且楼高相等，相邻两栋公寓的距离也相等）．已知该地区冬季正午的阳光与水平线的夹角为32°，在公寓的采光不受影响（冬季正午最底层受到阳光照射）的情况下，公寓的高为AB，相邻两公寓间的最小距离为BC．（1）若设计公寓高为20米，则相邻两公寓之间的距离至少需要多少米时，采光不受影响？（2）该中学现已建成的公寓为5层，每层高为3米，相邻两公寓的距离24米，问其采光是否符合要求？（参考数据：取sin32°=，cos32°=，tan32°=）【思路点拨】（1）在直角三角形ABC中，已知AB利用锐角三角函数求得BC的长即可；（2）利用楼高求得不受影响时候两楼之间的距离与24米比较即可得到结果；【答案与解析】解：（1）∵在直角三角形ABC中，AB=20米，∠ACB=32°，∴=tan32°∴BC===32米，∴相邻两公寓之间的距离至少需要32米时，采光不受影响；（2）∵楼高=3×5=15米，∴不受影响时两楼之间的距离为15÷tan32°=24米，∵相邻两公寓的距离恰为24米，∴符合采光要求；【总结升华】本题是将实际问题转化为直角三角形中的数学问题，做到学数学，用数学，才是学习数学的意义．7．如图，不透明圆锥体DEC放在直线BP所在的水平面上，且BP过底面圆的圆心，其高23m，底面半径为2m．某光源位于点A处，照射圆锥体在水平面上留下的影长BE=4m．（1）求∠B的度数；（2）若∠ACP=2∠B，求光源A距平面的高度．【思路点拨】（1）如下图所示，过点D作DF垂直BC于点F．由题意，得DF=23，EF=2，BE=4，在Rt△DFB中，tan∠B= DFBF，由此可以求出∠B；（2）过点A作AH垂直BP于点H．因为∠ACP=2∠B=60°所以∠BAC=30°，AC=BC=8．在Rt△ACH中，AH=AC•Sin∠ACP，所以可以求出AH了，即求出了光源A距平面的高度．【答案与解析】解：（1）过点D作DF垂直BC于点F．由题意，得DF=23，EF=2，BE=4．在Rt△DFB中，tan∠B=DF233==BF2+43，所以∠B=30°；（2）过点A作AH垂直BP于点H．∵∠ACP=2∠B=60°，∴∠BAC=30°，∴AC=BC=8，在Rt△ACH中，AH=AC•Sin∠ACP=38=432，即光源A距平面的高度为43m．【总结升华】本题考查了学生运用三角函数知识解决实际问题的能力，又让学生感受到生活处处有数学，数学在生产生活中有着广泛的作用．中考数学知识点代数式一、重要概念分类：1.代数式与有理式用运算符号把数或表示数的字母连结而成的式子，叫做代数式。
北师大版九年级数学上册投影与视图(含中考真题解析)
投影与视图☞解读考点知识点名师点晴投影1．投影的定义知道什么是物体的投影．2．平行投影知道什么是平行投影．3．中心投影知道什么是平行投影．视图4．物体的三视图知道主视图、俯视图、左视图，并能准确判断三种视图．☞2年中考【2015年题组】1．（2015北海）一个几何体的三视图如图所示，则这个几何体是（）A．圆柱 B．圆锥 C．球 D．以上都不正确【答案】A．【解析】试题分析：由于主视图和左视图为长方形可得此几何体为柱体，由俯视图为圆可得为圆柱体．故选A．考点：由三视图判断几何体．2．（2015南宁）如图是由四个大小相同的正方体组成的几何体，那么它的主视图是（）A ．B ． C． D．【答案】B．考点：简单组合体的三视图．3．（2015柳州）如图是小李书桌上放的一本书，则这本书的俯视图是（）A． B． C． D．【答案】A．【解析】试题分析：根据俯视图的概念可知，几何体的俯视图是A图形，故选A．考点：简单几何体的三视图．4．（2015桂林）下列四个物体的俯视图与右边给出视图一致的是（）A．B．C ．D．【答案】C．【解析】试题分析：几何体的俯视图为，故选C ．考点：由三视图判断几何体．5．（2015梧州）如图是一个圆锥，下列平面图形既不是它的三视图，也不是它的侧面展开图的是（）A．B．C．D．【答案】D．考点：1．几何体的展开图；2．简单几何体的三视图．6．（2015扬州）如图所示的物体的左视图为（）A ． B． C． D ．【答案】A．【解析】试题分析：从左面看易得第一层有1个矩形，第二层最左边有一个正方形．故选A．考点：简单组合体的三视图．7．（2015攀枝花）如图所示的几何体为圆台，其俯视图正确的是（）A．B．C．D．【答案】C．考点：简单几何体的三视图．8．（2015达州）一个几何体由大小相同的小方块搭成，从上面看到的几何体的形状图如图所示，其中小正方形中的数字表示在该位置的小立方块的个数，则从正面看到几何体的形状图是（ ）A．B ．C ．D ．【答案】D ． 【解析】试题分析：根据所给出的图形和数字可得：主视图有3列，每列小正方形数目分别为3，2，3，则符合题意的是D ； 故选D ．考点：1．由三视图判断几何体；2．作图-三视图．9．（2015德阳）某商品的外包装盒的三视图如图所示，则这个包装盒的体积是（ ）A ．200πcm 3B ．500πcm 3C ．1000πcm 3D ．2000πcm 3【答案】B ．考点：由三视图判断几何体．10．（2015南充）如图是某工厂要设计生产的正六棱柱形密封罐的立体图形，它的主视图是（）A．B．C．D．【答案】A．【解析】试题分析：根据主视图的定义，可得它的主视图为：，故选A．考点：简单几何体的三视图．11．（2015襄阳）由若干个相同的小正方体组合而成的一个几何体的三视图如图所示，则组成这个几何体的小正方体的个数是（）A．4 B．5 C．6 D．9【答案】A．考点：由三视图判断几何体．12．（2015齐齐哈尔）如图，由一些完全相同的小正方体搭成的几何体的俯视图和左视图，组成这个几何体的小正方体的个数是（）A．5或6或7 B．6或7 C．6或7或8 D．7或8或9【答案】C．【解析】试题分析：根据几何体的左视图，可得这个几何体共有3层，从俯视图可以可以看出最底层的个数是4个，（1）当第一层有1个小正方体，第二层有1个小正方体时，组成这个几何体的小正方体的个数是：1+1+4=6（个）；（2）当第一层有1个小正方体，第二层有2个小正方体时，或当第一层有2个小正方体，第二层有1个小正方体时，组成这个几何体的小正方体的个数是：1+2+4=7（个）；（3）当第一层有2个小正方体，第二层有2个小正方体时，组成这个几何体的小正方体的个数是：2+2+4=8（个）．综上，可得组成这个几何体的小正方体的个数是6或7或8．故选C．考点：由三视图判断几何体．13．（2015连云港）如图是一个几何体的三视图，其中主视图与左视图都是边长为4的等边三角形，则这个几何体的侧面展开图的面积为．【答案】8π．考点：1．由三视图判断几何体；2．几何体的展开图．14．（2015随州）如图是一个长方体的三视图（单位：cm），根据图中数据计算这个长方体的体积是cm3．【答案】24．【解析】试题分析：该几何体的主视图以及左视图都是相同的矩形，俯视图也为一个矩形，可确定这个几何体是一个长方体，依题意可求出该几何体的体积为3×2×4=24cm3．故答案为：24．考点：由三视图判断几何体．15．（2015牡丹江）由一些大小相同的小正方体搭成的几何体的主视图和俯视图，如图所示，则搭成该几何体的小正方体最多是个．【答案】7．【解析】试题分析：根据题意得：，则搭成该几何体的小正方体最多是1+1+1+2+2=7（个）．故答案为：7．考点：由三视图判断几何体．16．（2015西宁）写出一个在三视图中俯视图与主视图完全相同的几何体．【答案】球或正方体（答案不唯一）．考点：1．简单几何体的三视图；2．开放型．17．（2015青岛）如图，在一次数学活动课上，张明用17个边长为1的小正方形搭成了一个几何体，然后他请王亮用其他同样的小正方体在旁边再搭一个几何体，使王亮所搭几何体恰好可以和张明所搭几何体拼成一个无缝隙的大长方体（不改变张明所搭几何体的形状），那么王亮至少还需要个小立方体，王亮所搭几何体的表面积为．【答案】19，48．【解析】试题分析∵亮所搭几何体恰好可以和张明所搭几何体拼成一个无缝隙的大长方体，∴该长方体需要小立方体4×23=36个，∵张明用17个边长为1的小正方形搭成了一个几何体，∴王亮至少还需36﹣17=19个小立方体，表面积为：2×（9+7+8）=48，故答案为：19，48．考点：由三视图判断几何体．三、解答题18．（2015镇江）某兴趣小组开展课外活动．如图，A，B两地相距12米，小明从点A出发沿AB方向匀速前进，2秒后到达点D，此时他（CD）在某一灯光下的影长为AD，继续按原速行走2秒到达点F，此时他在同一灯光下的影子仍落在其身后，并测得这个影长为1.2米，然后他将速度提高到原来的1.5倍，再行走2秒到达点H，此时他（GH）在同一灯光下的影长为BH（点C，E，G在一条直线上）．（1）请在图中画出光源O 点的位置，并画出他位于点F 时在这个灯光下的影长FM （不写画法）；（2）求小明原来的速度．【答案】（1）作图见试题解析；（2）1.5m /s ．试题解析：（1）如图，（2）设小明原来的速度为xm /s ，则CE =2xm ，AM =AF ﹣MF =（4x ﹣1.2）m ，EG =2×1.5x =3xm ，BM =AB ﹣AM =12﹣（4x ﹣1.2）=13.2﹣4x ，∵点C ，E ，G 在一条直线上，CG ∥AB ，∴△OCE ∽△OAM ，△OEG ∽△OMB ，∴CE OE AM OM =，EG OE BM OM =，∴CE EG AM BM =，即234 1.213.24x xx x=--，解得x =1.5，经检验x =1.5为方程的解，∴小明原来的速度为1.5m /s ． 答：小明原来的速度为1.5m /s ．考点：1．相似三角形的应用；2．中心投影．19．（2015兰州）如图，在一面与地面垂直的围墙的同侧有一根高10米的旗杆AB 和一根高度未知的电线杆CD ，它们都与地面垂直，为了测得电线杆的高度，一个小组的同学进行了如下测量：某一时刻，在太阳光照射下，旗杆落在围墙上的影子EF 的长度为2米，落在地面上的影子BF 的长为10米，而电线杆落在围墙上的影子GH 的长度为3米，落在地面上的影子DH 的长为5米，依据这些数据，该小组的同学计算出了电线杆的高度．（1）该小组的同学在这里利用的是投影的有关知识进行计算的；（2）试计算出电线杆的高度，并写出计算的过程．【答案】（1）平行；（2）7．考点：1．相似三角形的应用；2．平行投影．20．（2015宁德）图（1）是一个蒙古包的照片，这个蒙古包可以近似看成是圆锥和圆柱组成的几何体，如图（2）所示．（1）请画出这个几何体的俯视图；（2）图（3）是这个几何体的正面示意图，已知蒙古包的顶部离地面的高度EO1=6米，圆柱部分的高OO1=4米，底面圆的直径BC=8米，求∠EAO的度数（结果精确到0.1°）．【答案】（1）答案见试题解析；（2）26.6°．（2）连接EO 1，如图所示，∵EO 1=6米，OO 1=4米，∴EO =EO 1﹣OO 1=6﹣4=2米，∵AD =BC =8米，∴OA =OD =4米，在Rt △AOE 中，tan ∠EAO =2142EO OA ==，则∠EAO ≈26.6°．考点：1．圆锥的计算；2．圆柱的计算；3．作图-三视图．【2014年题组】1．（2014·绍兴）由5个相同的立方体搭成的几何体如图所示，则它的主视图是（ ）A ．B ． C． D ．【答案】B．考点：简单组合体的三视图．2．（2014·吉林）用4个完全相同的小正方体组成如图所示的立方体图形，它的俯视图是（）A．B．C．D．【答案】A【解析】试题分析：从上面看可得到一个有2个小正方形组成的长方形．故选A．考点：三视图3．（2014·衡阳）左图所示的图形是由七个完全相同的小正方体组成的立体图形，则下面四个平面图形中不是这个立体图形的三视图的是（）【答案】B．【解析】试卷分析：针对三视图的概念，把右图的三视图画出来对号入座即可知B选项不是这个立体图形的三视图．故选B．考点：简单几何体的三视图．4．（2014·十堰）在下面的四个几何体中，左视图与主视图不相同的几何体是（）A．B．C．D．正方体长方体球圆锥【答案】B．考点：简单几何体的三视图．5．（2014·宁夏）如图是一个几何体的三视图，则这个几何体的侧面积是（）A210cmπ B．2210cmπ C．26cmπ D．23cmπ【答案】A．【解析】试题分析：俯视图为圆的只有圆锥，圆柱，球，根据主视图和左视图都是三角形可得到此几何体为圆锥，那么侧面积=底面周长×母线长÷2．因此,∵半径为1cm，高为3cm，∴根据勾10cm．∴侧面积=()2112r l211010cm22πππ⋅⋅=⨯⨯．故选A．考点：1．由三视图判断几何体；2．圆锥的计算国3．勾股定理．6．（2014·湖州） 如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图的面积是【答案】3． 【解析】试题分析：从上面看三个正方形组成的矩形,矩形的面积为1×3=3． 考点：简单组合体的三视图。
初三数学投影与视图试题答案及解析
初三数学投影与视图试题答案及解析1.由一些大小相同的小正方体搭成的几何体的主视图和左视图如图，则搭成该几何体的小正方体的个数最少是（）A．3B．4C．5D．6【答案】B【解析】根据左视图和主视图，这个几何体的底层最少有1+1+1=3个小正方体，第二层最少有1个小正方体，因此组成这个几何体的小正方体最少有3+1=4个．故选B．【考点】三视图2.如图，该几何体的左视图是（）A．B．C．D．【答案】D【解析】左视图有2列，从左往右依次有2，1个正方形，其左视图为：．【考点】简单组合体的三视图．3.如下左图是由五个小正方体搭成的几何体，它的左视图是（）【答案】A.【解析】从左面可看到从左往右2列小正方形的个数为：2，1，故选A．【考点】简单组合体的三视图．4.如图是由四个小正方体叠成的一个立体图形，那么它的左视图是（）【答案】D．【解析】从左面可看到第一列有2个正方形，第一列有一个正方形．故选D．【考点】简单组合体的三视图．5.一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的高和底面边长分别为（）A．3，2B．2，2C．3，2D．2，3【答案】C【解析】设底面边长为x，则x2+x2=(2)2，解得x=2，即底面边长为2，根据图形，这个长方体的高是3，根据求出的底面边长是2．【考点】1.由三视图判断几何体；2.简单几何体的三视图．6.如图所示的几何体中，俯视图形状相同的是（）A．①④B．②④C．①②④D．②③④【答案】B.【解析】找到从上面看所得到的图形比较即可：①的俯视图是圆加中间一点；②的俯视图是一个圆；③的俯视图是一个圆环；④的俯视图是一个圆. 因此，俯视图形状相同的是②④. 故选B.【考点】简单几何体的三视图.7.如图是由相同的小正方体组成的几何体，它的俯视图为（）【答案】B【解析】根据几何体的三视图可知，主视图是从正面看到的图形，左视图是从左面看到的图形，俯视图是从上面看到的图形，由图可得它的为俯视图第二个，故选B【考点】几何体的三视图．8.如图所示的几何体是由一些小立方块搭成的，则这个几何体的俯视图是（）【答案】A【解析】从几何体上面看，是左边2个，右边1个正方形．故选A．【考点】简单组合体的三视图．9.一个几何体的三视图如图所示，则这个几何体是（）【答案】D．【解析】如图，俯视图为三角形，故可排除A、B．主视图以及左视图都是矩形，可排除C，故选D．【考点】由三视图判断几何体．10.下列四个水平放置的几何体中，三视图如右图所示的是()【答案】D【解析】三视图是指分别从物体的前面、左面、上面看到的平面图形．故选D.11.一个几何体的三视图如图所示，则这个几何体是()A．四棱锥B．四棱柱C．三棱锥D．三棱柱【答案】D【解析】根据主视图和左视图可以确定该物体是棱柱，根据俯视图可以确定该物体的底面是三角形，满足上述条件的只有三棱柱，故选D.12.如图所示零件的左视图是（）A. B. C. D.【答案】D．【解析】：零件的左视图是两个竖叠的矩形．中间有2条横着的虚线．故选D．【考点】三视图．13.如图是由五个相同的小正方体组成的几何体，则下列说法正确的是( )A．左视图面积最大B．左视图面积和主视图面积相等C．俯视图面积最小D．俯视图面积和主视图面积相等【答案】D．【解析】观察图形可知，几何体的主视图由4个正方形组成，俯视图由4个正方形组成，左视图由3个正方形组成，所以左视图的面积最小，俯视图面积和正视图面积相等．故选D．考点: 简单组合体的三视图．14.某几何体的三视图如下图所示,则该几何体可能为（）【答案】D．【解析】试题分析:由主视图和左视图可以得到该几何体是圆柱和小圆锥的复合体,由俯视图可以得到小圆锥位于圆柱的正中间．故选D．考点:三视图判断几何体．15.如图是由几个相同的小正方体搭成的几何体的三视图,则搭成这个几何体的小正方体的个数是（）A．4个B．5个C．6个D．7个【答案】A．【解析】根据给出的几何体,通过动手操作,观察可得答案为4,也可以根据画三视图的方法,发挥空间想象能力,直接想象出每个位置正方体的数目,再加上来．故选A．【考点】三视图．16.如图所示是小红在某天四个时刻看到一个棒及其影子的情况,那么她看到的先后顺序是．【答案】④③①②．【解析】根据平行投影中影子的变化规律：就北半球而言,从早晨到傍晚物体的指向是：西﹣西北﹣北﹣东北﹣东,影长由长变短,再变长．可知先后顺序是④③①②．故答案是④③①②．【考点】平行投影．17.如图下面几何体的左视图是A．B．C．D．【答案】B【解析】左视图即从物体左面看到的图形，从左面看易得三个竖直排列的长方形，且上下两个长方形的长大于高，比较小，中间的长方形的高大于长，比较大。
北师大版本九年级数学上册第五章投影和视图知识点解析含习题练习
北师大版本九年级数学上册第五章投影和视图知识点解析第01讲_投影与视图知识图谱投影知识精讲投影的定义1.一般地，用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影；照射光线叫做投影线；投影所在的平面叫做投影面．2.由平行光线（如太阳光线）形成的投影称为平行投影．3.由同一点发出的光线所形成的投影称为中心投影．4.在物体的平行投影中，投影线垂直于投影面，则该平行投影称为正投影．三点剖析一．考点：投影的定义二．重难点：投影的定义三．易错点：中心投影的光源为点光源，平行投影的光源为阳光；平行投影例题1、平行投影中的光线是（）A.平行的B.聚成一点的C.不平行的D.向四面八方发散的【答案】A 【解析】平行投影中的光线是平行的，如阳光等．例题2、下列说法正确的是（）A.物体在阳光下的投影只与物体的高度有关B.小明的个子比小亮高，我们可以肯定，不论什么情况，小明的影子一定比小亮的影子长C.物体在阳光照射下，不同时刻，影长可能发生变化，方向也可能发生变化D.物体在阳光照射下，影子的长度和方向都是固定不变的【答案】C【解析】平行投影的特点：在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻的同一物体在太阳光下的影子的大小也在变化．例题3、例已知：如图，AB 和DE 是直立在地面上的两根立柱，5AB m =，某一时刻，AB 在阳光下的投影4BC m =．（1）图中画出此时DE 在阳光下的投影；（2）AB 的投影长时，同时测出DE 在阳光下的投影长为6m ，请你计算DE 的长．【答案】（1）如图所示；（2）7.5m 【解析】（1）根据已知连接AC ，过点D 作DF AC ，即可得出EF 就是DE 的投影；（2）利用ABC DEF ∆∆ AB BC DE EF ∴=5AB m = ，4BC m =，6EF m =7.5DE m ∴=随练1、下列说法错误的是（）A.两人在太阳光下行走，同一时刻他们的身高与影长的比相等B.两人在同一灯光下行走，同一时刻他们的身高与其影长不一定相等C.一人在同乙灯光下不同地点的影长不一定相同D.一人在不同时间的阳光下同一地点的影长相等【答案】D【解析】暂无解析随练2、请指出下列小明的影子，平行投影的是__________，中心投影是__________.①一个晴天的上午，小明身后的影子；②一个晴天的中午，小明脚下的影子；③夜晚，小明在路灯下的影子；④小明在幻灯机前经过时投在屏幕上的影子【答案】①②；③④【解析】根据中心投影和平行投影的性质，中心投影的光源为灯光，平行投影的光源为阳光与月亮．随练3、某数学兴趣小组，利用树影测量树高，如图（1），已测出树AB 的影长AC 为12m ，并测出此时太阳光线与地面成30 夹角．（1）求出树高AB ；（2）因水土流失，此时树AB 沿太阳光线方向倒下，在倾倒过程中，树影长度发上了变化，假设太阳光线与地面夹角保持不变，求树的最大影长．【答案】（1）；（2）【解析】（1）3tan 3012)3AB AC m ==⨯=（2）如图2，112sin 45)2B N AN AB m ====11tan 60)NC NB m === ，11AC AN NC =+=+当树与地面成60 角时影长最大2AC ，222AC AB ==随练4、如图是两根标杆在地面上的影子，根据这些投影，在灯光下的影子是（）A.①和②B.②和④C.③和④D.②和③【答案】D【解析】根据物体的顶端和影子顶端的连线必经过光源从而可判断出答案.随练5、如图，小明和小燕在院子里玩捉迷藏游戏，院子里有三堵墙，现在小明站在O点，小燕如果不想被小明看到，则不应该站的区域是（）A.（1）B.（2）C.（3）D.（4）【答案】C【解析】∵（1）、（2）、（4）区域均为视力盲区∴站在（1）、（2）、（4）区域均不会被看见，而（3）区在视力范围内∴只要不站在（3）区就不会被看见．中心投影例题1、物体在光线的照射下，会在地面或墙壁上留下它的影子，这种现象就是__________现象，投影现象中，由阳光形成的影子是__________投影，由灯光形成的影子是__________投影，海滩上游人的影子是__________投影，晚上路旁栏杆的影子是__________投影．【答案】投影；平行；中心；平行；中心【解析】根据平行投影和中心投影的定义作答即可．例题2、四个直立在地面上的字母广告牌在不同情况下，在地面上的投影（阴影部分）效果如图．则在字母L、K、C的投影中，与字母N属同一种投影的有（）A.L、KB.CC.KD.L、K、C【答案】A【解析】根据平行投影和中心投影的特点和规律．“L”、“K”与“N”属中心投影．例题3、如图，我们常用“y随x的增大而增大”来表示两个变量之间的变化关系．有这样一个情境：如图，小王从点A经过路灯C的正下方沿直线走到点B，他与路灯C的距离y随他与点A之间的距离x的变化而变化．下列函数中y与x之间的变化关系，最有可能与上述情境类似的是（）y x=+A.y x=B.3C.3y x = D.()233y x =-+【答案】D【解析】从A 到路灯的正下方前他与路灯的距离逐渐减少，经过路灯后它与路灯的距离逐渐增加.随练1、如图，夜晚小亮从点A 经过路灯C 的正下方沿直线走到点B ，他的影长y 随他与点A 之间的距离x 的变化而变化，那么表示y 与x 之间的函数关系的图像大致是（）A.B.C.D.【答案】A【解析】设身高GE h =，1CF =，AF a=当x a ≤时，OEG OFC∆∆ OE GE OF CF ∴=，即y h a x l =-h hay x l l∴=-+a 、h l 、均为常数∴这个函数图像是一次函数图像影长将随着离灯光越来越近而越来越短，到灯下的时候，将是一个点，进而随着离灯光的越来越远而影长将变大．正投影例题1、Rt ABC ∆斜边在平面α上，则ABC ∆在平面α的正投影（）A.一定不是钝角三角形B.一定不是直角三角形C.一定不是锐角三角形D.一定是三角形【答案】C【解析】当三角形所在的平面与平面α垂直时，三角形在平面上的正投影是一条线段；当三角形所在的平面与平面不垂直时，投影形成钝角三角形；当三角形在平面上时，形成投影是直角三角形.例题2、一根笔直的小木棒（记为线段AB ），它的正投影为线段CD ，则下列各式中一定成立的是（）A.AB CD =B.AB CD ≤C.AB CD >D.AB CD≥【答案】D【解析】根据正投影的定义，当AB 与投影面平行时，AB CD =；当AB 与投影面不平行时，AB CD >.视图知识精讲一．视图当我们从某一角度观察一个物体时，所看到的图像叫做物体的一个视图．视图也可以看做物体在某一角度的光线下的投影．二．常见立体图的三视图如图，我们用三个互相垂直的平面（例如墙角处的三面墙壁）作为投影面，其中正对着我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面．一个物体在三个投影面内同时进行投影：在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图．三．三视图的做法：1.主视图与俯视图表示同一物体的长，主视图与左视图表示同一物体的高，左视图与俯视图表示同一物体的宽；主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等．2.看得见部分的轮廓线画成实线；3.看不见部分的轮廓线画成虚线.一个投射面水平放置，叫做水平投射面，投射到这个面内的图形叫做俯视图；一个投射面放置在正前方，叫直立投射面，投射到此平面内的图形叫做主视图；和水平投射面、直立投射面都垂直的投射面叫做侧立投射面，通常把这个平面放在直立投射面的右面，投射到这个平面内的图形叫做左视图；三点剖析一．考点：立体图形三视图二．重难点：立体图形三视图及由三视图求解立体图形三．易错点：1.画三视图时看不见的线应该用虚线；2.利用三视图确定小立方体的个数立体图形的三视图例题1、下列几何体的主视图、左视图、俯视图的图形完全相同的是（）A.三棱锥B.长方体C.三棱柱D.球体【答案】D【解析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图．例题2、如图是一个底面为正三角形的直三棱柱，则这个几何体的主视图是（）A.B.C.D.【答案】C【解析】从正面看是两个矩形，矩形的公共边是虚线，例题3、下面四个立体图形，从正面、左面、上面观察都不可能看到长方形的是（）A. B. C. D.【答案】C【解析】A、主视图为长方形，左视图为长方形，俯视图为长方形，故本选项错误；B、主视图为长方形，左视图为长方形，俯视图为圆，故本选项错误；C、主视图为等腰三角形，左视图为等腰三角形，俯视图为圆，从正面、左面、上面观察都不可能看到长方形，故本选项正确；D、主视图为三角形，左视图为三角形，俯视图为有对角线的矩形，故本选项错误．例题4、如图是一个由若干个正方形搭建而成的几何体的主视图与左视图，那么下列图形中可以作为该几何体的俯视图的序号是：________________．【答案】①②③【解析】综合左视图跟主视图：从正面看，第一行第一列有3个正方形，第一行第二列有1个或第二行第2列有一个或都有一个.第二行第1列有2个正方体.随练1、如图①，这是一个正方体毛坯，将其沿一组对面的对角线切去一半，得到一个工件如图②，对于这个工件，左视图、俯视图正确的一组是（）①②a b c dA.a，bB.b，dC.a，cD.a，d【答案】D【解析】左视图、俯视图是分别从物体的侧面和上面看所得到的图形．由三视图求解立体图形例题1、若一个几何体的主视图、左视图、俯视图都是正方形，则这个几何体是（）A.正方体B.圆锥C.圆柱D.球【答案】A【解析】∵主视图和左视图都是正方形，∴此几何体为柱体，∵俯视图是一个正方形，∴此几何体为正方体．例题2、如图是由一些相同的小正方体构成的立体图形的三种视图．那么构成这个立体图形的正方体有多少个小立方块（）A.4个B.5个C.6个D.7个【答案】【解析】根据图形可得：最底层有4个小立方块，第二层有1个小立方块，所以构成这个立体图形的小立方块有5个．例题3、如图是某几何体的三视图，根据图中数据，求得该几何体的体积为（）A.60πB.70πC.90πD.160π【答案】B 【解析】观察三视图发现该几何体为空心圆柱，其内圆半径为3，外圆半径为4，高为10，所以其体积为22104370πππ⨯-=（），例题4、由一些大小相同的小正方体组成的简单几何体的主视图和俯视图．（如图）（1）请你画出这个几何体的一种左视图；（2）若组成这个几何体的小正方体的块数为n ，请你写出n 的所有可能值．【答案】（1）见解析；（2）8n =，9，10，11．【解析】（1）左视图有以下5种情形：（2）8n =，9，10，11．随练1、从一个边长为3cm 的大立方体挖去一个边长为1cm 的小立方体，得到的几何体如图所示，则该几何体的左视图正确的是（）A. B. C. D.【答案】C【解析】如图所示：∵从一个边长为3cm 的大立方体挖去一个边长为1cm 的小立方体，∴该几何体的左视图为：．随练2、如图所示的是某几何体的三视图，则该几何体的形状是（）A.长方形B.三棱柱C.圆柱D.正方体【答案】C 【解析】根据主视图和左视图为矩形判断出是柱体，根据俯视图是圆可判断出这个几何体应该是圆柱．随练3、如图是由一些相同的小正方体组成的几何体的三视图，则组成该几何体的小正方体的个数最少为（）A.7个B.8个C.9个D.10个【答案】C 【解析】由俯视图可得底面有一排有6个小正方体；从主视图看，第二层最少有2个正方体，第3层最少有一个小正方体，组成该几何体的小正方体的个数为9个．随练4、如图是一个几何体的三视图，则这个几何体的侧面积是（）A.πB.9πC.18πD.27π【答案】C 【解析】根据三视图可得：这个几何体为圆锥，∵直径为6，圆锥母线长为6，∴侧面积66218ππ=⨯⨯÷=；随练5、如右图，是一个由若干个小正方体搭建而成的几何体的主视图与左视图，那么下列图形中可以作为该几何体的俯视图的序号是___________．【答案】①②③【解析】根据几何的主视图和左视图即可判断．拓展1、给下列几种关于投影的说法，正确的是（）A.矩形的平行投影一定是矩形B.平行直线的平行投影仍是平行直线C.垂直于投影面的直线或线段的正投影是点D.中心投影的投影线是互相平行的【答案】C【解析】矩形的平行投影可能是平行四边形，也可能是线段；平行直线的平行投影可能是平行直线，也可能重合；垂直于投影面的直线或线段的正投影是点；中心投影的投影线是相交于一点的．2、李华的弟弟拿着一个菱形木框在阳光下玩，李华发现菱形木框在阳光照射下，在地面上形成了各种图形的阴影，但以下一种图形始终没有出现，没有出现的图形是（）A.B.C. D.【答案】D【解析】根据平行四边形投影的特点，在同一时刻不同物体的物高和影长成比例，所以不可能是梯形．3、如图，一根直立于水平地面上的木杆AB 在灯光下形成影子，当木杆绕点A 按逆时针方向旋转直至到达地面时，影子的长度发生变化．设AB 垂直于地面时的影长为AC （假定AC AB >）的最大值为m ，最小值为n ，那么下列结论：①m AC >；②m AC =；③n AB =；④影子的长度先增大后减小．其中，正确结论的序号是．【答案】①③④【解析】当木杆绕点A 按逆时针方向旋转时，如图所示当AB 与光线BC 垂直时，m 最大，则m AC >，①成立；最小值为AB 与底面重合，故n AB =；由上可知，影子的长度先增大后减小．4、如图，小军、小珠之间的距离为2.7m ，他们在同一盏路灯下的影长分别为1.8m ，1.5m ，已知小军、小珠的身高分别为1.8m ，1.5m ，则路灯的高为_________m ．【答案】3【解析】如图，∵CD ∥AB ∥MN ，∴△ABE ∽△CDE ，△ABF ∽△MNF ，∴CD DE =AB BE ，FN MN =FB AB ，即1.8 1.8=AB 1.8+BD ， 1.5 1.5=AB 1.5+2.7-BD，解得：AB=3m5、如图，在一间黑屋子里用一盏白炽灯照一个球，球在地面上的阴影的形状是一个圆，当把白炽灯向上远移时，圆形阴影的大小的变化情况是（）A.越来越小B.越来越大C.大小不变D.不能确定【答案】A【解析】灯光下，涉及中心投影，根据中心投影的特点灯光下影子与物体离灯源距离有关，此距离越大，影子才越小．6、如图，路灯距地面8米，身高1.6米的小明从点A处沿AO所在的直线行走14m到点B时，人影长度（）A.变长3.5mB.变长2.5mC.变短3.5mD.变短2.5m【答案】C【解析】设小明在A处时影长为x，AO长为a，B处时影长为y．∵AC∥OP，BD∥OP，∴△ACM∽△OPM，△BDN∽△OPN，∴AC MAOP MO=，BD BNOP ON=，则1.68xx a=+，∴14x a=；1.6148yy a= +-，∴1 3.54y a=-，∴ 3.5x y-=，故变短了3.5米．7、如图所示零件的左视图是（）A.B.C.D.【答案】D【解析】零件的左视图是两个竖叠的矩形．中间有2条横着的虚线8、如图是由一些相同的小正方体构成的立体图形的三种视图，那么构成这个立体图形的小正方体有（）A.4个B.5个C.6个D.7个【答案】B【解析】由俯视图易得最底层有4个正方体，第二层有1个正方体，那么共有4+1=5个正方体组成．故选B．9、如图所示的几何体是由五个小正方体组合而成的，它的左视图是（）A. B. C. D.【答案】A【解析】从左边看第一层是两个小正方形，第二层左边一个小正方形，10、与如图所示的三视图对应的几何体是（）A.B.C.D.【答案】B【解析】根据主视图、左视图、俯视图判断即可得到.11、一张桌子上摆放有若干个大小、形状完全相同的碟子，现从三个方向看，其三种视图如图所示，则这张桌子上碟子的总数为（）A.11B.12C.13D.14【答案】B【解析】由俯视图可得：碟子共有3摞，由几何体的主视图和左视图，可得每摞碟子的个数，如下图所示：故这张桌子上碟子的个数为3+4+5=12个。
北师大版九年级上册第五章投影与视图知识点归纳及例题
北师大版九年级上册第五章投影与视图知识点归纳及例题【学习目标】1.在观察、操作、想象等活动中增强对空间物体的把握和理解能力；2.通过实例了解中心投影与平行投影；3.会画直棱柱、圆柱、圆锥和球的三种视图；4.能根据三种视图描述简单的几何体.【知识点梳理】知识点一、投影1.投影现象物体在光线的照射下，会在地面或其他平面上留下它的影子，这就是投影现象.影子所在的平面称为投影面.2. 中心投影手电筒、路灯和台灯的光线可以看成是从一点发出的，这样的光线照射在物体上所形成的投影，称为中心投影.相应地，我们会得到两个结论：(1)等高的物体垂直地面放置时，如图1所示，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长.(2)等长的物体平行于地面放置时，如图2所示.一般情况下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短.在中心投影的情况下，还有这样一个重要结论：点光源、物体边缘上的点以及它在影子上的对应点在同一条直线上，根据其中两个点，就可以求出第三个点的位置.知识点诠释：光源和物体所处的位置及方向影响物体的中心投影，光源或物体的方向改变，则该物体的影子的方向也发生变化，但光源、物体的影子始终分离在物体的两侧.3.平行投影1.平行投影的定义太阳光线可看成平行光线，平行光线所形成的投影称为平行投影.相应地，我们会得到两个结论：①等高的物体垂直地面放置时，如图1所示，在太阳光下，它们的影子一样长.②等长的物体平行于地面放置时，如图2所示，它们在太阳光下的影子一样长，且影长等于物体本身的长度.2. 物高与影长的关系①在不同时刻，同一物体的影子的方向和大小可能不同.不同时刻，物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚，物体影子的指向是：西→西北→北→东北→东，影长也是由长变短再变长.②在同一时刻，不同物体的物高与影长成正比例.即：.利用上面的关系式可以计算高大物体的高度，比如旗杆的高度等.注意：利用影长计算物高时，要注意的是测量两物体在同一时刻的影长.知识点诠释：1．平行投影是物体投影的一种，是在平行光线的照射下产生的.利用平行投影知识解题要分清不同时刻和同一时刻.2．物体与影子上的对应点的连线是平行的就说明是平行光线.4、正投影如图所示，图(1)中的投影线集中于一点，形成中心投影；图(2)(3)中，投影线互相平行，形成平行投影；图(2)中，投影线斜着照射投影面；图(3)中投影线垂直照射投影面(即投影线正对着投影面)，我们也称这种情形为投影线垂直于投影面.像图(3)这样，当平行光线与投影面垂直时，这种投影称为正投影.知识点诠释：正投影是特殊的平行投影，它不可能是中心投影.知识点二、中心投影与平行投影的区别与联系1.区别：（1）太阳光线是平行的，故太阳光下的影子长度都与物体高度成比例；灯光是发散的，灯光下的影子与物体高度不一定成比例.（2）同一时刻，太阳光下影子的方向总是在同一方向，而灯光下的影子可能在同一方向，也可能在不同方向.2.联系：（1）中心投影、平行投影都是研究物体投影的一种，只不过平行投影是在平行光线下所形成的投影，通常的平行光线有太阳光线、月光等，而中心投影是从一点发出的光线所形成的投影，通常状况下，灯泡的光线、手电筒的光线等都可看成是从某一点发射出来的光线.（2）在平行投影中，同一时刻改变物体的方向和位置，其投影也跟着发生变化；在中心投影中，同一灯光下，改变物体的位置和方向，其投影也跟着发生变化.在中心投影中，固定物体的位置和方向，改变灯光的位置，物体投影的方向和位置也要发生变化.知识点诠释：在解决有关投影的问题时必须先判断准确是平行投影还是中心投影，然后再根据它们的具体特点进一步解决问题.知识点三、视图1.三视图（1）视图用正投影的方法绘制的物体在投影面上的图形，称为物体的视图.（2）三视图在实际生活和工程中，人们常常从正面、左面和上面三个不同方向观察一个物体，分别得到这个物体的三个视图.通常我们把从正面得到的视图叫做主视图，从左面得到的视图叫做左视图，从上面得到的视图叫做俯视图.主视图、左视图、俯视图叫做物体的三视图.2.三视图之间的关系（1）位置关系一般地，把俯视图画在主视图下面，把左视图画在主视图右面，如图(1)所示.（2）大小关系三视图之间的大小是相互联系的，遵循主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等的原则.如图(2)所示.知识点诠释：三视图把物体的长、宽、高三个方面反映到各个视图上，具体地说，主视图反映物体的长和高；俯视图反映物体的长和宽，左视图反映物体的高和宽，抓住这些特征能为画物体的三视图打下坚实的基础.3.画几何体的三视图画一个几何体的三视图时，要从三个方面观察几何体，具体画法如下：(1)确定主视图的位置，画出主视图；(2)在主视图的正下方画出俯视图，注意与主视图“长对正”；(3)在主视图的正右方画出左视图，注意与主视图“高平齐”，与俯视图“宽相等”.几何体上被其他部分遮挡而看不见的部分的轮廓线要画成虚线.知识点诠释：画一个几何体的三视图，关键是把从正面、上方、左边三个方向观察时所得的视图画出来，所以，首先要注意观察时视线与观察面垂直，即观察到的平面图是该图的正投影；其二，要注意正确地用虚线表示看不到的轮廓线；其三，要充分发挥想象，多实践，多与同学交流探讨，多总结；最后，按三视图的位置和大小要求从整体上画出几何体的三视图.4.由三视图想象几何体的形状由三视图想象几何体的形状，首先应分别根据主视图、俯视图和左视图想象主体图的前面、上面和左侧面，然后综合起来考虑整体图形.知识点诠释：由物体的三视图想象几何体的形状有一定的难度，可以从如下途径进行分析：(1)根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状以及几何体的长、宽、高；(2)根据实线和虚线想象几何体看得见和看不见的轮廓线；(3)熟记一些简单的几何体的三视图会对复杂几何体的想象有帮助；(4)利用由三视图画几何体与由几何体画三视图为互逆过程，反复练习，不断总结方法.【典型例题】类型一、投影的作图与计算1．如何才能使如图所示的两棵树在同一时刻的影长分别与它们的原长相等，试画图说明．【答案与解析】(1)如图所示．可在同一方向上画出与原长相等的影长，此时为平行投影．(2)如图所示，可在两树外侧不同方向上画出与原长相等的影子，连结影子的顶点与树的顶点．相交于点P．此时为中心投影，P点即为光源位置．【总结升华】连结物体顶点与其影长的顶点，如果得到的是平行线，即为平行投影；如果得到相交直线，则为中心投影，这是判断平行投影与中心投影的方法，也是确定中心投影光源位置的基本做法．但若中心投影光源在两树同侧时，图中的两棵树的影长不可能同时与原长相等，所以点光源可以选在两树之间．特别提醒：易错认为只有平行投影才能使两棵树在同一时刻的影长分别与它们的原长相等，从而漏掉上图这一情形．举一反三：【变式】与一盏路灯相对，有一玻璃幕墙，幕墙前面的地面上有一盆花CD和一棵树AB．晚上，幕墙反射路灯，灯光形成那盆花的影子DF，树影BE是路灯灯光直接形成的，如图所示，你能确定此时路灯光源的位置吗?【答案】作法如下：①连结FC并延长交玻璃幕墙于O点；②过点O作直线OG垂直于玻璃幕墙面；③在OC另一侧作∠POG＝∠FOG且交EA延长线于点P．P点即此时路灯光源位置，如图所示．2.（2015·盐城校级模拟）如图，小明与同学合作利用太阳光线测量旗杆的高度，身高1.6m的小明落在地面上的影长为BC=2.4m．（1）请你在图中画出旗杆在同一时刻阳光照射下落在地面上的影子EG；（2）若小明测得此刻旗杆落在地面的影长EG=16m，请求出旗杆DE的高度．【思路点拨】（1）连结AC，过D点作DG∥AC交BC于G点，则GE为所求；（2）先证明Rt∥ABC∥∥RtDGE，然后利用相似比计算DE的长．【答案与解析】解：（1）影子EG如图所示；（2）∥DG∥AC，∥∥G=∥C，∥Rt∥ABC∥∥RtDGE，∥=，即=，解得DE=，∥旗杆的高度为m．【总结升华】本题考查了平行投影，也考查了相似三角形的判定与性质．举一反三：【变式】如图，小亮利用所学的数学知识测量某旗杆AB的高度．（1）请你根据小亮在阳光下的投影，画出旗杆AB在阳光下的投影．（2）已知小亮的身高为1.72m，在同一时刻测得小亮和旗杆AB的投影长分别为0.86m和6m，求旗杆AB 的高．【答案】解：（1）如图所示：（2）如图，因为DE，AB都垂直于地面，且光线DF∥AC，所以Rt△DEF∽Rt△ABC，所以DE EF AB BC=，即1.720.866AB=，所以AB=12（m）．答：旗杆AB的高为12m．类型二、三视图3．如图，分别从正面、左面、上面观察该立体图形，能得到什么平面图形．【答案与解析】从正面看该几何体是三角形，从左面看该几何体是长方形，从上面看该几何体是一长方形中带一条竖线．如图：【总结升华】本题考查了几何体的三视图的判断．举一反三：【变式】如图，画出这些立体图形的三视图．【答案】（1）如图：（2）如图：（3）如图：（4）如图：4．（2015·惠州校级月考）如图是由几个小立方体所搭几何体的俯视图，小正方形中的数字表示该位置小立方体的个数，请画出这个几何体的主视图和左视图．【思路点拨】由已知条件可知，主视图有3列，每列小正方数形数目分别为2，2，3，左视图有3列，每列小正方形数目分别为1，3，2．据此可画出图形．【答案与解析】解：如图所示：【总结升华】本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视图的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．类型三、三视图的有关计算5．某工厂要对一机器零件表面进行喷漆，设计者给出了该零件的三视图(如图所示)，请你根据三视图确定其喷漆的面积．【思路点拨】首先要根据立体图形的三视图，想象出物体的实际形状，然后再计算表面积.【答案与解析】解：长方体的表面积为(30×40+40×25+25×30)×2＝5900(cm2)，圆柱体的侧面积为3.14×20×32＝2010(cm2)，其喷漆的面积为5900+2010＝7910(cm2)．【总结升华】由该机械零件的三视图，可想象它是一个组合体，是由一个长方体和一个圆柱体组成．其表面积是一个长方体的六个面与圆柱体的侧面构成．(圆柱体的上表面补在长方体的上表面被圆柱体遮挡的部分).该组合体是由一长方体与一圆柱体组合而成，但不能认为组合体的表面积就是两几何体的表面积之和．举一反三：【变式】某物体的三视图如图：（1）此物体是什么体；（2）求此物体的全面积．【答案】解：（1）根据三视图的知识，主视图以及左视图都为矩形，俯视图是一个圆，故可判断出该几何体为圆柱．（2）根据圆柱的全面积公式可得，20π×40+2×π×102=1000π．。
初三数学投影与视图试题答案及解析
初三数学投影与视图试题答案及解析1.如图，桌面上有一个一次性纸杯，它的正视图应是（）A．B．C．D．【答案】D．【解析】根据主视图是从正面看到的图形，可得答案．从正面看是一个上底在下的梯形．故选D．【考点】简单几何体的三视图．2.如图是由几个小立方体快所搭几何体的俯视图，小正方形中的数字表示在该位置的小立方块的小数，这个几何体的主视图是（）A．B．C．D．【答案】B．【解析】由俯视图知其主视图有2列组成，左边一列有4个小正方体，右边一列有2个小正方体．故选B．【考点】简单组合体的三视图．3.如图所示的主视图、左视图、俯视图是下列哪个物体的三视图（）A．B．C．D．【答案】A【解析】从主视图可以看出左边的一列有两个，右边的两列只有一个；从左视图可以看出左边的一列后面一行有两个，前面的一行只有一个；从俯视图可以看出右边的一列有两排，左边的两列只有一排,故选A．【考点】三视图4.下列几何体中，主视图是矩形，俯视图是圆的几何体是A．B．C．D．【答案】A．【解析】A、主视图为矩形，俯视图为圆，故选项正确；B、主视图为矩形，俯视图为矩形，故选项错误；C、主视图为等腰三角形，俯视图为带有圆心的圆，故选项错误；D、主视图为矩形，俯视图为三角形，故选项错误．故选A．【考点】简单几何体的三视图．5.如图，下列水平放置的几何体中，俯视图是三角形的是（）A．B．C．D．【答案】C．【解析】俯视图是从物体正面上面看，所得到的图形．因此，A、圆柱的俯视图是圆，故此选项不合题意；B、圆锥的俯视图是有圆心的圆，故此选项不合题意；C、三棱柱的俯视图是三角形，故此选项符合题意；D、长方体的俯视图是矩形，故此选项不合题意.故选C．【考点】简单几何体的三视图．6.下面四个立体图形中，主视图为圆的是()【答案】B【解析】长方体的主视图是长方形，球的主视图是圆，圆锥的主视图是三角形，圆柱的主视图是长方形．故选B.7.下列四个水平放置的几何体中，三视图如右图所示的是()【答案】D【解析】三视图是指分别从物体的前面、左面、上面看到的平面图形．故选D.8.从正面观察下面右图所示的两个物体，看到的是（）【答案】C.【解析】由于正方体的正视图是个正方形，而竖着的圆柱体的正视图是个长方形，因此只有C的图形符合这个条件．故选C.考点: 简单组合体的三视图．9.如图是由几块小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，则该几何体的主视图是【答案】A.【解析】综合三视图，这个几何体中，根据各层小正方体的个数可得：主视图有两列：左边一列二个，右边一列3个，所以主视图是：A．故选：A．考点: 1.由三视图判断几何体；2.简单组合体的三视图.10.如图中几何体的左视图是（）【答案】D.【解析】根据从左边看得到的图形是左视图，可得答案．解答：解：左视图可得一个矩形，中间有提条看不到的线，用虚线表示，故D正确，故选：D．考点:简单组合体的三视图．11.如图所示的几何体的主视图是：（）【答案】C.【解析】主视图是从立体图形的正面看所得到的图形，找到从正面看所得到的图形即可．注意所有的看到的棱都应表现在主视图中．从正面看易得第一层有3个正方形，第二层中间有一个正方形．故选C．考点: 简单组合体的三视图．12.如图所示，快下降到地面的某伞兵在灯光下的影子为AB．试确定灯源P的位置，并画出竖立在地面上木桩的影子EF．（保留作图痕迹，不要求写作法）【答案】作图见解析.【解析】先连接伞兵的头和脚与对应的影子的直线，两直线的交点即为点P，过点P作过木桩顶端的直线与地面的交点即为F．试题解析：作图如下：【考点】1.作图题；2.中心投影．13.下面关于正六棱柱的视图（主视图、左视图、俯视图）中，画法错误的是A．B．C．D．【答案】A【解析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，从立体图看，正六棱柱的主视图是选项C，左视图是选项D，俯视图是选项B，所以画法错误的是选项A，故选A。
第5章投影与视图 题型解读1 利用影长测量物体高度题型-北师大版九年级数学上册
投影分类平行投影：1.光线是平行的。
如太阳光线2.等高物体垂直地面时，影子长度相同；等长物体平行地面时，影子长度相同；同一时刻，物体高度与物体影长成比例 3.可用平行投影确定物体的三视图中心投影：1.光线是相交的，由一点发出；2.等高物体垂放时，离光源距离与影长成正比；等长物体平放时，离称源距离与影长成反比，但物体长。
影随物体位置改变而改变；光源、物体边缘点、影子上的对应点在同一直线上3.注意与平行投影的区别视点：观测点的位置视线：由视点发出的线盲区：视线遇到障碍物形成观测不到的地方过视点与障碍物的边缘画射线，在障碍物后，视线达不到的地方即是盲区注意：涉及投影的应用题，需运用：1.方程思想与勾股定律；2.转化思想：立体图转化为平面3.相似三角形相关知识《投影与视图》题型解读1 利用影长测量物体高度题型【知识梳理】1.概念与定义2.解题方法（1）.同一时刻，不同物体的高度比会等于其影长比.（2）.解题关键：寻找相似的“A字模型”、“8字模型”，注意各物体是垂直于底面的平行线；（3）.注意影子部分不在地面，而在墙面及坡面情形的解法；注意：分两部分分别计算：平面与平面、坡面与坡面，均利用“同一时刻不同物体的高度与影长对应成比例”解题；【典型例题】例1．长方形的正投影不可能是（）A．正方形B．长方形C．线段D．梯形解析：在同一时刻，平行物体的投影仍旧平行．得到的应是平行四边形或特殊的平行四边形．故长方形的正投影不可能是梯形，故选：D．例2．下列光线所形成是平行投影的是（）A．太阳光线B．台灯的光线C．手电筒的光线D．路灯的光线解析：四个选项中只有太阳光可认为是平行光线；故太阳光线下形成的投影是平行投影．故选：A．例3．如图，晚上小亮在路灯下散步，在小亮由A处径直走到B处这一过程中，他在地上的影子（）A．逐渐变短B．先变短后变长C．先变长后变短D．逐渐变长解析：晚上小亮在路灯下散步，在小亮由A处径直走到B处这一过程中，他在地上的影子先变短，再变长．故选：B．例4．如图，已知路灯离地面的高度AB为4.8m，身高为1.6m的小明站在D处的影长为2m，那么此时小明离电杆AB的距离BD为m．解析：∵DE∥AB，∴△CDE∽△CBA，∴＝，即＝，∴CB＝6，∴BD＝BC﹣CD＝6﹣2＝4（m）．例5．小华和小明在同一盏路灯下的影长如图所示，请找出路灯的位置．解析：如图，点P即为灯泡所在位置，例6.已知，如图1，AB和DE是直立在地面上的两根立柱.AB＝5m，某一时刻AB在阳光下的影长BC＝3m.⑴请你在图中画出此时DE在阳光下的影长；⑵在测量AB的影长时，同时测量出DE在阳光下的影长为6m，请你计算DE的长.图1 图2解：(1)如图2所示.(连结AC，过点D作DE//AC，交直线BC于点F，线段EF即为DE的投影)(2)因为AC//DF ，所以∠ACB ＝∠DFE.因为∠ABC ＝∠DEF ＝90°,所以△ABC ∽△DEF.,,所以DE ＝10(m).例7.一个人在两个路灯之间行走，那么他前后的两个影子的长度有什么关系？为什么？解：如图，人的身高AB ＝，路灯CD ＝EF ＝，两个路灯的间距为，BM 、BN 表示前后的两个影子。
第5章 投影与视图 北师大版九年级数学上册综合复习及答案
第五章投影与视图 2024--2025学年北师大版九年级数学上册专题一投影【知识聚焦】投影通常考查画图与计算两个方面：画图可根据投影的定义，利用平行投影中光线平行为已知条件；中心投影常利用两条直线相交确定光；计算常利用相似知识解决.1. 投影的相关概念物体在光线的照射下，在某个平面内形成的影子叫做投影. 这时，照射光线叫做投影线，影子(投影)所在的平面叫做投影面.2. 平行投影的概念由平行光线形成的投影是平行投影. (注意：平行投影的投影线都是平行的)3. 正投影的概念投影线垂直于投影面产生的投影叫做正投影. 在实际作图中，正投影被广泛应用，主要有线段、平面图形及立体图形.4. 中心投影的概念由同一点(点光) 发出的光线形成的投影叫做中心投影.(注意：中心投影的光是点光，它的光线相交于一点)5. 视点、视线和盲区的概念由同一点(点光)发出的光线形成的投影叫做中心投影.(注意：中心投影的光是点光，它的光线相交于一点)【典例精讲】题型1 平行投影的应用【例1】如图所示，在一面与地面垂直的围墙的同侧有一根高10米的旗杆AB 和一段高度未知的电线杆 CD，它们都与地面垂直，为了测得电线杆的高度，一个小组的同学进行了如下测量；某一时刻，在太阳光照射下，旗杆落在围墙的影子 EF的长度为2米，落在地面上的影子BF的长度为10米，而电线杆落在围墙上的影子GH的长度为3米，落在地面上的影子DH的长度为5米. 依据这些数据，该小组的同学计算出了电线杆的高度.(1) 该小组的同学在这里利用的是投影的有关知识进行计算的.(2) 试计算出电线杆的高度，并写出计算过程.举一反三。
1. 如图所示，该小组发现8米高的旗杆DE 的影子 EF 落在了包含一圆弧形小桥在内的路上，于是他们开展了测算小桥所在圆的半径的活动. 小刚身高1.6米，测得其影长为2.4米，同时测得 EG的长为3米，HF 的长为1米，测得拱高(弧GH的中点到弦GH的距离，即MN的长度) 为2米，求小桥所在圆的半径.题型 2 中心投影的应用【例2】如图所示，不透明圆锥体 DEC 放在直线 BP 所在的水平面上且 BP 过圆锥底面的圆心，圆锥的高为23m,底面圆半径为2m，一点光位于点 A处，照射到圆锥体后，在水平面上留下的影长BE=4m.(1) 求∠ABC的度数;(2) 若∠ACP=2∠ABC, 求光A距水平面的高度.举一反三2. 小明现有一根2m长的竹竿，他想测出自家门口马路上一盏路灯的高度，但又不能直接测量，他采用了如下办法：①先走到路旁的一个地方，竖直放好竹竿，测量此时的影长为1m；②沿竹竿影子的方向向远处走了两根竹竿的长度4m，然后又竖直放好竹竿，测量此时竹竿的影子长正好为2m.小明说他可以计算出路灯的高度，他如何计算?题型3 盲区的实际应用问题【例3】如图所示，AB 表示一坡角为60°、高为2003米的山坡，一架距地面1000 米的飞机(点C)在山前飞行，此时从飞机看山顶A的俯角为30°.(1) 请在图中画出飞机向山后看的盲区的大小；(2) 求当飞机继续向高处飞多少米时向山后看无盲区?举一反三3. 如图所示，左边的楼高，AB=60m,右边的楼高CD=24m,且BC=30m,地面上的目标P 位于距C点 15m处.(1) 请画出从A 处能看到的地面上距离点 C 最近的点，这个点与点C之间的距离为多少?(2) 从A 处能看见目标P吗? 为什么?题型 4 几何知识型问题【例4】如图所示，已知一纸板ABCD的形状为正方形，其边长为10cm，AD，BC与投影面β平行，AB，CD与投影面β不平行，正方形在投影面β上的正投影为. A₁B₁C₁D₁,若∠ABB₁=45°,求正投影A₁B₁C₁D₁的面积.举一反三4. 如图所示，在Rt△ABC中，∠C=90°,在阳光的垂直照射下，点C 落在斜边AB上的点 D.(1) 试探究线段AC，AB和AD 之间的关系，并说明理由；(2) 线段BC，AB和BD之间也有类似的关系吗?专题二视图【知识聚焦】对同一个物体从不同方向看，可以得到不同的视图，画一个物体的三视图(主视图、俯视图、左视图)是有具体规定的.主视图、俯视图：长对正；主视图、左视图：高平齐；俯视图、左视图：宽相等.可简单记为口诀：主、俯长对正；主、左高平齐；俯、左宽相等.其次是：看得见，画实线；看不见，画虚线.有了三视图，我们既可以由几何体画出其三视图，也可以由物体的三种视图还原几何体的形状，从而求出几何体的表面积和体积.【典例精讲】题型1 物体三视图【例1】如图所示是一个螺母的示意图，它的俯视图是 ( )举一反三1. 如图所示的几何体的俯视图是 ( )题型 2 组合体识别型应用问题【例2】图中的三视图所对应的几何体是( )举一反三2. 如图所示的几何体的三视图是 ( )题型3 截面三视图识别型应用问题【例3】如图所示，一个正方体被截去四个角后得到一个几何体，它的俯视图是 ( )举一反三3. 如图所示是一个正方体截去一角后得到的几何体，它的主视图是( )题型4 三视图与几何体求解型应用问题【例4】如图是某几何体的三视图，则该几何体的体积是( )A.183B.543C.1083D.2163举一反三4. 如图所示是某几何体的三视图，根据图中数据，该几何体的体积为( )A. 60πB. 70πC. 90πD. 160π题型5 组合体计数型应用问题【例5】如图所示是由一些完全相同的小立方块搭成的几何体的三视图，那么搭成这个几何体所用的小立方块的个数是 ( )A. 9个B. 8个C. 7个D. 6个举一反三5. 如图所示是由一些小立方块所搭几何体的三种视图，若在所搭几何体的基础上(不改变原几何体中小立方块的位置)，继续添加相同的小立方块，以搭成一个大正方体，至少还需要个小立方块.题型6 规律探究思想型问题【例6】(1)如图1是用积木摆放的一组图案，观察图案并探索：第五个图案中共有块积木，第n个图案中共有块积木.(2)一样大小的小立方体，如图2所示那样，堆放在房间一角，若按此规律一共垒了十层，这十层中看不见的木块共有多少个?举一反三6. 如图1是棱长为a的小正方体，图2和图3是由这样的小正方体摆放而成的几何体. 按照这样的方法继续摆放，自上而下分别叫第1层、第2层……第n层.(1) 用含n的代数式表示第n层的小正方体的个数；(2) 求第10层小正方体的个数.。
北师大版九年级数学上册第五章 投影与视图(复习小结)
故答案为 3m．
10．在数学活动课上，老师带领数学小组测量大树 AB 的高度．如图，数学小组发现大树 离教学楼 5 m，大树的影子有一部分落在地面上，还有一部分落在教学楼的墙上，墙上的 影子 CD 长为 2 m，已知此时高 1.4 m 的竹竿在水平地面上的影子长 1 m，那么这棵大树 高________m．
， ， C C CAB CPO
， CAB ∽ CPO
，即 ，解得 m， AB PO AC PC
3 PO 4 46
PO 30 15 7.5 42
路灯高 PO的长是7.5m，
故选：C．
6．几个相同的正方体叠合在一起，该组合体的主视图与俯视图如图所示，那么组合体中 下正方体的个数最少有 _____个．
8．如图是一个“粮仓”从三个不同的方向看到的视图，则这个几何体的体积是_________ （答案保留 π ）
【答案】 45
【分析】根据三视图可知，这个几何体的上部分是一个圆锥，下部分是一个圆柱，据此
求解即可．
【详解】解：由题意得这个几何体的上部分是一个高为 7-4=3，底面圆直径为 6 的圆锥， 下部分是一个底面圆直径为 6，高为 4 的圆柱，
【答案】8 【分析】由所给视图可得此几何体有 3 列，3 行，2 层，分别找到第二层的最少个数，加 上第一层的正方体的个数即为所求答案． 【详解】解：第一层有 1+2+3＝6 个正方体，第二层最少有 2 个正方体，所以这个几何体 最少有 6+2＝8 个正方体组成． 故答案为：8．
7．用相同的小立方体搭一个几何体，从正面、上面看到的形状图如图所示，从上面看到 的形状图中小正方形的字母表示在该位置上小立方体的个数，那么这样的几何体最多由 _____几个小立方体搭成，最少由 _____几个小立方体搭成．
