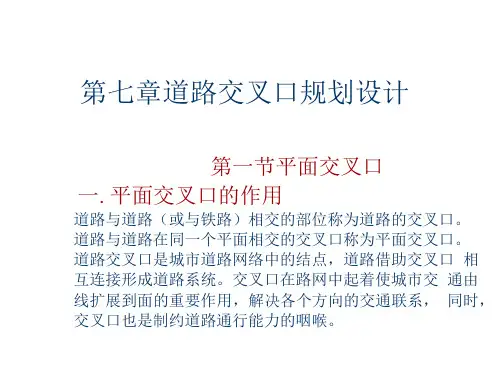

城市道路交叉口规划设计-平面交叉口

9
4
5
8
石
8
名
4
5
3D
第一节平面交叉口
1.平面交叉口车流的矛盾
2、交叉口的相交道路的条数与夹角
平面交叉口，原则上不能五条路以上相交叉。平面交叉口处交通流的分岔、交汇、冲突点的数量随着相交道路条数的增加而急剧增加，其中尚不包括非机动车车流。假设每条道路仅有双车道，上下行各有一股车流到交
叉口转向，则表6-1中左转车和直行车形成的车流矛盾点的
相互交叉的交会点称为冲突点。
a y叉路rj
叉格n
第一节平面交叉口
1.平面交叉口车流的矛盾
在没有信号灯管理的交叉口上，直行车流或左转车流与横向直行车流或左转车流在时空上不能错开，会产生冲突点，由于它们在流向上是相互垂直的或逆向对流的，所以相互干扰的严重程度超过交汇点和分岔点。引起大
量冲突点的主要是左转车流。在一个十字交叉口的16个冲突点中，有12个是由左转车所引起的，所以如何正确
i右转弯处路面横坡度，向曲线内侧倾斜用“ + ”号，向外侧倾斜用号。i值一般应按交叉口的设计等交线来计算确定。当i值的变化不大时，它对计算R/直的影响不大。因此，可按一般常用的路面横坡i=0.015来计算R1值。
第一节平面交叉口
.交叉口设计
3、交叉口缘石半径
平面交叉口缘石的转角半径大小要适宜。如果缘石半径过小，则要求右转车的车速降低很多，行车不平顺；还会导致车辆向外偏移侵占相邻车道，或向里偏依驶上人行道。如果缘石半径过大，则造成行人横过道路距离过长；或车辆停止线远离交叉口，车辆通过交叉口的时间较长，行人过街绕行太多；此外，由于缘石半径过大造成交叉口面积太大，左转车的行车轨迹不固定，有较大的游荡区，不利于行车安全。

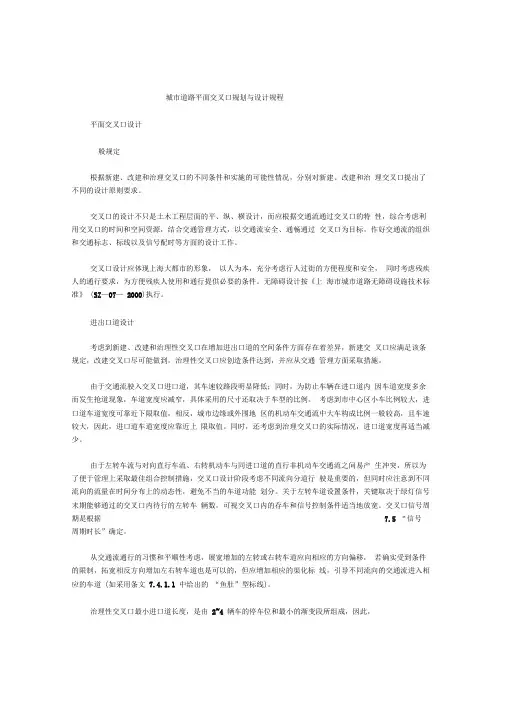

完整word版城市道路平面交叉口规划与设计规程

城市道路平面交叉口规划与设计规程平面交叉口设计般规定根据新建、改建和治理交叉口的不同条件和实施的可能性情况，分别对新建、改建和治理交叉口提出了不同的设计原则要求。

交叉口的设计不只是土木工程层面的平、纵、横设计，而应根据交通流通过交叉口的特性，综合考虑利用交叉口的时间和空间资源，结合交通管理方式，以交通流安全、通畅通过交叉口为目标，作好交通流的组织和交通标志、标线以及信号配时等方面的设计工作。

交叉口设计应体现上海大都市的形象，以人为本，充分考虑行人过街的方便程度和安全，同时考虑残疾人的通行要求，为方便残疾人使用和通行提供必要的条件。

无障碍设计按《上海市城市道路无障碍设施技术标准》 (SZ—07—2000)执行。

进出口道设计考虑到新建、改建和治理性交叉口在增加进出口道的空间条件方面存在着差异，新建交叉口应满足该条规定，改建交叉口尽可能做到，治理性交叉口应创造条件达到，并应从交通管理方面采取措施。

由于交通流驶入交叉口进口道，其车速较路段明显降低；同时，为防止车辆在进口道内因车道宽度多余而发生抢道现象，车道宽度应减窄，具体采用的尺寸还取决于车型的比例。

考虑到市中心区小车比例较大，进口道车道宽度可靠近下限取值，相反，城市边缘或外围地区的机动车交通流中大车构成比例一般较高，且车速较大，因此，进口道车道宽度应靠近上限取值。

同时，还考虑到治理交叉口的实际情况，进口道宽度再适当减少。

由于左转车流与对向直行车流、右转机动车与同进口道的直行非机动车交通流之间易产生冲突，所以为了便于管理上采取最佳组合控制措施，交叉口设计阶段考虑不同流向分道行驶是重要的，但同时应注意到不同流向的流量在时间分布上的动态性，避免不当的车道功能划分。

关于左转车道设置条件，关键取决于绿灯信号末期能够通过的交叉口内待行的左转车辆数，可视交叉口内的存车和信号控制条件适当地放宽。

交叉口信号周期是根据7.5 “信号周期时长”确定。

从交通流通行的习惯和平顺性考虑，展宽增加的左转或右转车道应向相应的方向偏移，若确实受到条件的限制，拓宽相反方向增加左右转车道也是可以的，但应增加相应的渠化标线，引导不同流向的交通流进入相应的车道 (如采用条文7.4.1.1 中给出的“鱼肚”型标线)。

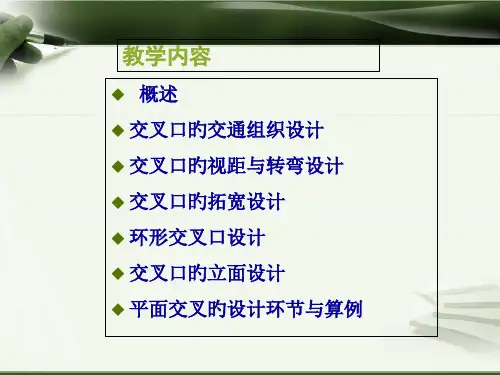

城市道路平面交叉口设计(2)

河海大学文天学院道路勘测设计城市畸形交叉道路设计所属课程：道路勘测设计院系年级：11级土木工程专业班级：土木工程（1）班姓名（学号）：2014.4.9§1-1概述一、交叉口设计的基本要求1、保证车辆与行人在交叉口能以最短的时间顺利通过，使交叉口的通行能力能适应各条道路的行车要求。

2、正确设计交叉口立面，保证转弯车辆的行车稳定，同时符合排水要求。

二、交叉口设计的内容1.正确选择交叉口的型式、确定几何尺寸（进口车道数、车行道道宽、缘石转弯半径、交通岛尺寸等）2.视距计算3.立面设计4.交通设计（标志、标线、信号灯）和渠化设计5.结构设计二、交叉口形状适用范围①T形交叉：相交道路夹角为90°或90±15°范围内的三路交叉。

②Y形交叉：相交道路夹角为<75°或>105°范围内的三路交叉。

③十形交叉：相交道路夹角为90°或90±15°范围内的四路交叉。

④X形交叉：相交道路夹角为<75°或>105°范围内的四路交叉。

⑤错位交叉：⑥多路交叉：五路及五路以上的交叉口。

三、交叉口类型选择1.简单交叉口——交通量小的一般交叉口。

2.交叉口拓宽——交通量大特别是左右转。

3.渠化——直行及左右转交通量大或斜交、畸形交叉口。

4.环交——多路交叉、公路交叉、交通量不太大。

交叉口拓宽定义：为使转弯车辆不影响其它车辆的正常行驶，在交叉口连接部增设变速车道和转弯车道的平面交叉。

特点：交叉口可减少转弯交通对直行交通的干扰，车速较高，事故率低，通行能力大，但占地多，投资较大。

交叉口拓宽适用条件：适用于交通量较大、转弯车辆较多的一级公路、二级公路和城市主干路。

设计重点：设计时主要解决扩宽的车道数和位置，同时也要满足视距和转角曲线半径的要求。

环交：定义：在交叉口中央设置中心岛，用环道组织渠化交通，使进入环道的所有车辆一律按逆时针方向绕岛单向行驶，直至所要去的路口离岛驶出的平面交叉，裕称转盘。

道路平面交叉设计

四、交叉口旳设计根据
2．设计车辆
1）平面交叉口旳设计也采用小客车、载重汽车、鞍式列车（或铰接车）作为设计车辆。
2）平面交叉转弯曲线旳线形和路幅宽度应以设计车辆转弯时旳行迹作为设计控制，其转弯时旳行迹与行驶速度有关。
3）各级公路旳平面交叉口应以16m总长旳鞍式列车进行控制设计。
第一节概述
四、交叉口旳设计根据
满足服务水平下旳通行能力
第二节交叉口旳交通组织设计
一. 车辆交通组织
1．任务
⑴．确保车流、行人安全 ⑵．提升通行能力
2．措施
⑴．正确组织不同去向旳车流 ⑵．设置合适旳车道数 ⑶．合理布置交通岛、信号灯、交通标志 ⑷．渠化交通
3．详细措施
⑴．设置专用车道 ⑵．组织左转车辆
着眼点：处理左转及直行车辆旳交通组织
车辆一律按逆时针方向绕岛单向行驶，直至所要去旳路口离岛驶出旳
平面交叉，俗称转盘。
特点：驶入交叉口旳多种车辆可连续不断地单向运营；环道上行车只有分流与合流，消灭了冲突点；交通组织简便，不需信号管制；缺陷是占地面积大，城区改建困难；增长了车辆绕行距离，尤其是左转弯车辆；一般造价高于其他平面交叉。
能看到相交道路上旳行车情况，以便能及时采用措施顺利驶过或安全停车。这段必要旳距离应该不小于或等于停车视距。
视距三角形：由相交道路上旳停车视距所构成旳三角形。在其范围内不能有任何阻挡驾驶员视线旳障碍物。
第三节交叉口旳视距与转弯设计
一、交叉口旳视距
（一）视距三角形
第三节交叉口旳视距与转弯设计
2．设计车辆
4）公路左转弯曲线采用（5～15）km/h行驶速度旳鞍式列车控制设计；
5）大型车百分比很小旳公路，可采用5km/h行驶速度旳鞍式列车控制设计，条件受限制时，可采用载重汽车低速行驶时旳行迹控制。

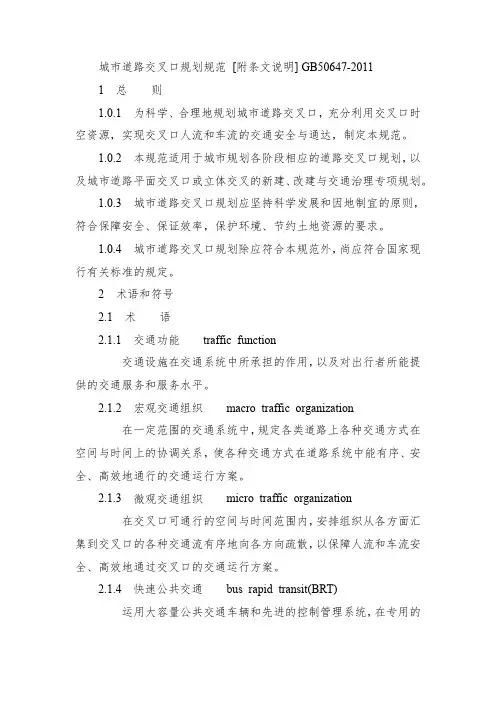

城市道路交叉口规划规范完整版2024

城市道路交叉口规划规范[附条文说明]GB50647-20111总则1.0.1为科学、合理地规划城市道路交叉口，充分利用交叉口时空资源，实现交叉口人流和车流的交通安全与通达，制定本规范。

1.0.2本规范适用于城市规划各阶段相应的道路交叉口规划，以及城市道路平面交叉口或立体交叉的新建、改建与交通治理专项规划。

1.0.3城市道路交叉口规划应坚持科学发展和因地制宜的原则，符合保障安全、保证效率，保护环境、节约土地资源的要求。

1.0.4城市道路交叉口规划除应符合本规范外，尚应符合国家现行有关标准的规定。

2术语和符号2.1术语2.1.1交通功能traffic function交通设施在交通系统中所承担的作用，以及对出行者所能提供的交通服务和服务水平。

2.1.2宏观交通组织macro traffic organization在一定范围的交通系统中，规定各类道路上各种交通方式在空间与时间上的协调关系，使各种交通方式在道路系统中能有序、安全、高效地通行的交通运行方案。

2.1.3微观交通组织micro traffic organization在交叉口可通行的空间与时间范围内，安排组织从各方面汇集到交叉口的各种交通流有序地向各方向疏散，以保障人流和车流安全、高效地通过交叉口的交通运行方案。

2.1.4快速公共交通bus rapid transit(BRT)运用大容量公共交通车辆和先进的控制管理系统，在专用的车道上运行，具有运量大、运行速度快等特性的新型公共交通方式。

2.1.5信号控制交叉口signalized intersection用交通信号灯组织指挥冲突交通流运行次序的平面交叉口。

2.1.6无信号控制交叉口unsignalized intersection不用交通信号灯，而用交通标志、标线或仅根据道路交通安全法中对通行权的规定，组织相冲突交通流运行次序的平面交叉口。

2.1.7减速让行标志交叉口yield sign intersection主要道路与次要道路相交，用减速让行标志来规定次要道路车辆在进入交叉口前必须减速、让主要道路车辆先行，确认安全后方可通行的交叉口。

城市道路平面交叉口设计形式与选择

城市道路平面交叉口设计形式与选择1、道路与道路交叉可分为平面交叉和立体交叉。

交叉形式应根据道路网规划、相交道路等级及有关技术、经济和环境效益的分析合理确定。

2、平面交叉口应按交通组织方式分类：1.平A类：信号交叉控制平A1类：交通信号控制，进出口道展宽交叉口；平A2类：交通信号控制，进出口道不展宽交叉口；2.平B类：无信号控制交叉口平B1类：之支路只准右转同行的交叉口；平B2类：减速让行或停车让行标志管制交叉口；平B3类：全无管制交叉口3.平C类：环形交叉口关于平面交叉口的选用类型应符合下表，3、交叉口的形式平面交叉口的形式设计得合理与否，直接影响到投资和使用价值，所以应切合实际地考虑远期的需要和近期的可能两方面因素，选择合理的方案。

平面交叉口的形式取决于道路网的规划和周围建筑的情况，以及交通量、交通性质和交通组织。

常见的几何形状有：十字形环行交叉T形极其演变而来的X形Y形错位交叉多路交叉畸形交叉T形平面交叉口：T形交叉口是指交角为75~105的三路相交。

T形交叉口适用于主次道路的交叉，主要道路应设在直行方向。

Y形平面交叉口：Y形交叉口为三路相交直行方向的交角小于75或大于105的交叉口；Y形交叉口在交角较小的时候交通不利，而且锐角街口处的视线条件不好。

十字形平面交叉口四条道路相交交叉口，交角为75~105.十字形交叉口形式简单，交通组织方便，街角建筑易于处理，使用范围广，是最基本的交叉口形式（1）简易十字交叉口：设计车速不高，交通量不大的三四公路或一般城市道路相交的十字交叉，可采用简易十字交叉（2）设附加车道的十字交叉口：主要公路的设计速度为80km/h,次要公路为县乡公路或三四级公路且转弯交通量不大的十字交叉口。

（3）渠化十字交叉口主要公路为四车道公路以及设计速度为80km/h的双车道公路，或虽然设计速度为60km/h，但属区域干线的双车道公路，可采用渠化十字交叉。

环形平面交叉口在交叉口中央设置中心岛，用环岛组织渠化交通，使进入环道的所有车辆一律按逆时针方向绕道单向行驶，直至所要去的路口离岛驶出的平面交叉，俗称转盘。

城市道路交叉口平面优化设计探讨

城市道路交叉口平面优化设计探讨【摘要】本文主要探讨城市道路交叉口平面优化设计的相关内容。

在引言部分中，将介绍背景信息和研究意义。

在将详细讨论城市道路交叉口设计的原则、影响设计的因素、现有设计存在的问题、优化设计方法以及案例分析。

结论部分将总结主要研究成果，并展望未来的研究方向。

通过本文的研究，可以更好地了解城市道路交叉口设计的相关知识，提出优化设计方法，解决现有设计存在的问题，为城市道路交叉口的规划与建设提供参考依据，从而改善城市道路交通的流畅性和安全性，促进城市交通系统的发展和优化。

【关键词】城市道路交叉口、平面优化设计、设计原则、影响因素、问题、优化方法、案例分析、研究成果、未来方向。

1. 引言1.1 背景介绍随着城市化进程的加速和城市交通流量的增加，城市道路交叉口的设计和优化变得越来越重要。

交叉口是道路网络中的重要节点，直接影响着交通流的顺畅和安全。

对城市道路交叉口的平面设计进行优化是提高城市道路交通效率和安全性的关键。

在现代城市交通中，交叉口不仅仅是车辆通行的交汇点，还承担着行人、自行车和公交车等多种交通方式的转换和交织功能。

如何合理规划和设计交叉口，能够最大限度地提高道路通行能力，减少交通拥堵，保障行人和非机动车的安全，已经成为城市道路交叉口设计中亟待解决的问题。

通过对城市道路交叉口平面设计的优化探讨，可以有效改善道路交通状况，提高城市交通运行效率，保障行人和车辆的安全，为城市交通发展提供有力支撑。

本文将从城市道路交叉口设计原则、影响交叉口设计的因素、现有设计存在的问题、优化设计方法探讨以及案例分析等方面展开讨论，旨在为城市道路交叉口平面优化设计提供一定的参考和借鉴。

1.2 研究意义城市道路交叉口在城市交通中起着至关重要的作用，是交通运行的关键节点。

交叉口平面设计的优化不仅可以提高交通效率，减少拥堵，提升交通安全性，还可以改善城市交通环境，提升城市形象。

对城市道路交叉口平面设计进行研究具有重要的实践意义和理论意义。

道路平面交叉口设计PPT课件

24/7/30
<编号>
③计算标高计算线上的设计标高每条标高计算线上标高点的数目，可根据路面宽度、施工需要以及等高距来确定。对路宽、坡陡、施工精度要求高的，标高点可多些；反之，则少些。
24/7/30
<编号>
7、勾绘和调整等高线根据所选立面设计图式和等高距h，把各等高点连接起来，得到初步的设计等高线图。该设计等高线图应满足行车平顺和路面排水通畅的要求。通过调整等高线的疏密（一般中间部分疏一些，而边沟处密一些），使纵、横坡度变化均匀，调整个别不合适的标高，并合理布置雨水口。8、调整标高9、计算施工高度根据设计等高线图，用内插法求出方格点上的设计标高测施工高度等于设计标高减去地面标高。
24/7/30
<编号>
<编号>
二、交叉口的视距图绘制1、计算S停2、找出最危险的冲突点3、量取S停4、连接末端，形成视距范围
24/7/30
<编号>
三、交叉口转角的缘石半径
24/7/30
<编号>
四、交叉口的拓宽设计（一）、拓宽的车道数（二）、拓宽位置的选择（三）、拓宽车道的长度计算
24/7/30
<编号>
第四节环形交叉设计一、环形交叉的形式1、普通环形交叉口2、小型环形交叉口3、微型环形交叉口
24/7/30
<编号>
（三）、环岛的通行能力
24/7/30
<编号>
（四）、交织角交织角是进环车辆轨迹与出环车辆轨迹的平均相交角度。
24/7/30
<编号>
（五）、环道进、出口半径（六）、环岛的横断面（七）、环道的外缘石
24/7/30

城市道路平面交叉口设计

流与自车流的汇集点，行它们之间的相互干扰，使行车速度降置合理的交叉口，设对于保
证行车安全和通行顺畅具有重大的现实意义。平面交叉口设计的内容包括平面设计和竖向设计两个部分，本文重点讨论十字形
城市道路平面交叉口设计
杨辉
（西金源房地产开发集团有限公司，西西安陕陕７０４）１０３
摘
要：针对城市道路平面交叉口设计进行了探讨，分别阐述了交叉口平面设计和竖向设计的方法、设计要点及注意事项，出城指
市道路交叉口的设置应充分考虑各方面因素，因地制宜合理设置。关键词：城市道路，交叉口，面设计，平竖向设计
的道路规划红线所围合的平面区域，当无车行道展宽或道路规划红线展宽时则为自转角缘石曲线终点外１０ｍ开始道路规划红线
所围合的平面图形。
．划资料）交通组成及交通量以及排水方式及地上、、地下排水管渠２４车行道和规划红线加宽设计属于Ⅳ类和Ⅵ类灯控平面交叉口的进口道都应考虑增加车的布设位置和尺寸。
交叉口的竖向设计。
右转车道计算行车速度ｋｈ１３Ｉ２Ｉ２ｌ１／ｍ・０５０５Ｉ交口石曲最半／３—０ｌ２—０１１～５１叉缘线小径ｍ０４０３０２ｊ —５０
注：非机动车道宽度为６５ｍ时用小值，．非机动车道宽度为０用大值，时其余宽度采用内插法求得
中图分类号：４２３Ｕ１．５文献标识码：Ａ

(推荐)城市道路平面交叉口规划与设计规程

5.2 原则5.3 交叉口类型5.3.1 各级道路相交路口的类型信号平交、非信号平交、环交、立交5.3.2 相交道路数量及交叉角度5.4 交叉口转弯设计（转弯半径、停车视距）4.0.7 当平面交叉口为非机动车专用路交叉口时，路缘石转弯半径可取5～10 m。

5.2平面设计5.2.1交叉口范围内道路平面线形宜采用直线；当采用曲线时，其曲线半径不宜小于不设超高的最小圆曲线半径。

5.2.2交叉口平面设计中应考虑交叉口视距要求，交叉口转角部分视距三角形范围内不得有任何高于1.2m妨碍驾驶员视线的障碍物。

停车视距可按式5.2.2确定。

式中：V ——交叉口计算车速，其值可按3.0.3的规定取值t ——制动反应时间，取2.5秒Ф——潮湿系数，按不利情况取值为0.4φ——粗糙系数，其取值范围为0.03～0.05高架路或人行天桥桥墩及台阶等必须设在交叉口附近时，应做视距分析，且桥墩宽尽可能缩小，台阶宜通透。

针对问题5.4 进口道拓宽《指引》相关法规、标准图示单位：米对各类“丁”字相交路口道路红线只当平交十字路口有二个(含)以上的角做抹角修改，不再拓宽。

抹角边长为部被永久性建筑物“填满”，道路红线支路15米，主、次干道20米。

不再进行修改。

新安排建筑时按第二章有关要求后退。

当二条路错口(或偏轴)相交时，只拓宽当三条(含)以上道路相交时，道路红线抹角修改一侧，其原则是尽量使路口对只做抹角修改，不再拓宽，抹角边长为：正，减少偏差的程度。

修改的尺寸按典支路15米，主、次干道20米。

型路口。

当二条路斜向交叉(交叉角≥105°或当二个路口相距过近，如按典型方案进行≤75°)时，道路红线只做抹角修改，道路红线修改将产生“穿袖”(修改段搭接) 不再拓宽，抹角边长为：支路15米，时，则只抹角，不再拓宽，抹角边长均为主次干道20米。

20米。

5.5 人行天桥或地道、地块出入口的设置5.6 公交车站5.6 公交专用道5.7 机动车道5.7.1 车道宽度5.7.2 车道功能划分5.8 非机动车道5.8.1 车道宽度5.8.2 过街处的处理5.9 步行道5.9.1 车道宽度5.9.2 过街处的处理5.10 人行横道5.10.1类型包括国外做法、国际惯例5.10.2 宽度5.11 中间隔离带5.11.1 使用条件5.11.2 功能及宽度5.12 交通岛5.13 交通信号灯及交通标志5.14 无障碍设施、照明设施等5.15 绿化5.16 其他5.16.1 地铁出入口（注：文档可能无法思考全面，请浏览后下载，供参考。

城市道路平面交叉口设计要点

城市道路平⾯交叉⼝设计要点道路平⾯交叉⼝设计是道路⼯程设计中的⼀个重要任务,往往占据了⼤量的时间和精⼒。

若交叉⼝设计有误,则造成的返⼯⼯作量是巨⼤的,因此交叉⼝设计必须要全⾯⽽细致。

本⽂对城市道路平⾯交叉⼝设计进⾏全⾯的分析,便于新⼿快速掌握交叉⼝设计,对于有经验的道路⼯程师也具有重要参考价值。

1 交叉⼝平⾯设计交叉⼝设计并不是孤⽴地存在,⽽是包含在整条道路的设计⾥,也就是说在进⾏道路设计时,就要考虑到交叉⼝。

因此,所谓的交叉⼝设计,不过是整条道路平⾯和纵断⾯设计完成后,把交叉⼝范围⽐例放⼤,进⾏详细标注⽽已。

城市道路是在规划红线范围内进⾏设计,然⽽规划红线往往都没有考虑到交叉⼝的展宽,或者虽然考虑了,但是展宽宽度、长度不够。

所以,必须事先确定交叉⼝进出⼝道宽度、数量以及展宽的⽅式,这样才能确定交叉⼝的平⾯。

⼀条进⼝道宽度宜为3.25m,困难情况下最⼩宽度可取3.0m；改建交叉⼝条件受限时,⼀条进⼝车道最⼩宽度可取2.8m。

出⼝道每条车道宽度不应⼩于路段车道宽度,宜为3.5m,条件受限的改建交叉⼝每条车道宽度不宜⼩于3.25m。

进⼝车道数量应根据交通量、流向进⾏确定。

进⼝道车道数应⼤于上游路段车道数。

建议：(1)路段上⼀个车道,交叉⼝进⼝道两个车道,分别为⼀个左转和⼀个直右；(2)路段上两个车道,交叉⼝进⼝道为三个或四个车道；(3)路段上三个车道,交叉⼝进⼝道为四个或五个车道。

《城市道路交叉⼝设计规程》(CJJ 152-2010)规定：出⼝车道数量应与上游各进⼝道同⼀信号相位流⼊的最⼤进⼝车道数匹配；条件受限的改建交叉⼝,流⼊最⼤进⼝车道数可减少⼀条；当进⼝道有右转专⽤车道时,出⼝道应展宽⼀条右转专⽤出⼝道。

实际操作中,出⼝车道数量⼀般与路段⼀致,出⼝道展宽⼀条右转专⽤出⼝道的情况较少。

展宽⽅式不外乎以下⼏种：(1)压缩较宽的中央分隔带；(2)中线偏移；(3)压缩较宽的⼈⾏道；(4)拓宽红线；(5)压缩车道宽度等。

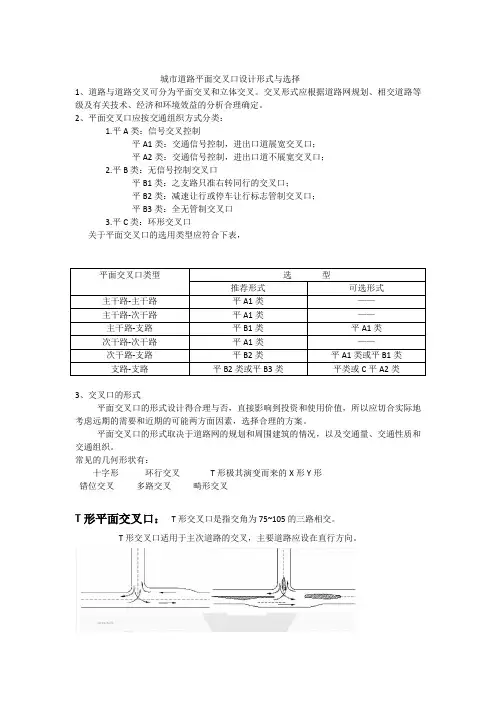

城道路平面交叉口设计形式与选择

城市道路平面交叉口设计形式与选择1、道路与道路交叉可分为平面交叉和立体交叉。

交叉形式应根据道路网规划、相交道路等级及有关技术、经济和环境效益的分析合理确定。

2、平面交叉口应按交通组织方式分类：1.平A类：信号交叉控制平A1类：交通信号控制，进出口道展宽交叉口；平A2类：交通信号控制，进出口道不展宽交叉口；2.平B类：无信号控制交叉口平B1类：之支路只准右转同行的交叉口；平B2类：减速让行或停车让行标志管制交叉口；平B3类：全无管制交叉口3.平C类：环形交叉口关于平面交叉口的选用类型应符合下表，3、交叉口的形式平面交叉口的形式设计得合理与否，直接影响到投资和使用价值，所以应切合实际地考虑远期的需要和近期的可能两方面因素，选择合理的方案。

平面交叉口的形式取决于道路网的规划和周围建筑的情况，以及交通量、交通性质和交通组织。

常见的几何形状有：十字形环行交叉T形极其演变而来的X形Y形错位交叉多路交叉畸形交叉T形平面交叉口：T形交叉口是指交角为75~105的三路相交。

T形交叉口适用于主次道路的交叉，主要道路应设在直行方向。

Y形平面交叉口：Y形交叉口为三路相交直行方向的交角小于75或大于105 的交叉口；Y形交叉口在交角较小的时候交通不利，而且锐角街口处的视线条件不好。

字形平面交叉口四条道路相交交叉口，交角为75~105.十字形交叉口形式简单，交通组织方便，街角建筑易于处理，使用范围广，是最基本的交叉口形式（1）简易十字交叉口：设计车速不高，交通量不大的三四公路或一般城市道路相交的十字交叉，可采用简易十字交叉（2）设附加车道的十字交叉口:主要公路的设计速度为80km/h,次要公路为县乡公路或三四级公路且转弯交通量不大的十字交叉口。

（3）渠化十字交叉口主要公路为四车道公路以及设计速度为80km/h 的双车道公路，或虽然设计速度为60km/h,但属区域干线的双车道公路，可采用渠化十字交叉。

环形平面交叉口在交叉口中央设置中心岛，用环岛组织渠化交通，使进入环道的所有车辆一律按逆时针方向绕道单向行驶，直至所要去的路口离岛驶出的平面交叉，俗称转盘。

道路平面交叉设计

道路平面交叉设计道路平面交叉设计是指在城市道路交叉口处，根据交通流量、交通需求以及道路空间等因素，设计合理的平面布局和交通信号设施，以保障交通安全和交通效率的一种工程设计。

本文将详细介绍道路平面交叉设计的背景、设计原则、设计要素以及常用的交通信号设施。

一、背景道路平面交叉设计的目的是为了提高交通流的通行安全性和通行效率，减少交通事故的发生。

随着城市化进程的不断加快，车辆数量的快速增长以及人们出行需求的不断增加，道路交叉口成为交通事故高发区域。

因此，通过合理设计道路平面交叉，能够降低事故发生率，保障交通安全。

二、设计原则1.安全性原则：在交叉口设计中，安全性是首要考虑因素。

应尽量减少交通事故的发生，包括车辆之间的碰撞、行人的闯入等。

因此，设计时要考虑车辆的转弯半径、行人过街设施的设置等。

2.通行效率原则：道路平面交叉设计应既能满足交通流量需求，又能保证交通的高效率。

设计时要充分考虑交通流量的分配和高峰期的通行能力，合理设置车道数量和交通灯控制等装置，以提高交通流的通行效率。

3.秩序原则：为了保障交通秩序，设计时应考虑各方车辆和行人的流线，尽量减少交叉口内的冲突和混乱，提高交通的顺畅度。

这包括合理设置车辆的转弯区域、行人的过街设施以及车辆的黄标线等。

三、设计要素1.车道设置：根据交通流量的需要，设计合理的车道数量和宽度。

在交叉口的前方，根据道路转向需求，设置直行车道、左转车道、右转车道等。

2.交通灯控制：交通灯是交通管理的重要手段之一，能够引导交通流量，减少交通事故的发生。

设计时要根据交通流量的需要，设置合理的交通灯控制方式，包括绿灯时间的设定以及交通灯的安装位置等。

3.行人设施：为了保障行人的安全通行，交叉口设计中要考虑行人过街设施的设置，包括人行横道线、人行过街天桥或地下通道等。

4.车辆引导：为了减少交叉口内的交通混乱和冲突，设计时应设置车辆的引导标志和线路，包括转弯标志、直行标志、可变导向箭头等。

城市道路平面交叉口设计-PPT课件

42
43
对渠化的改进方案
44
交叉口的交通组织设计的基本原则：
1）优先合理组织机动车交通； 2）组织行人交通应以保证行人安全为前提，同时注意使行人交通尽量少的干扰其他交通方式。 3）保证非机动车快速，安全的通过交叉口，同时着眼点放在减少非机动车对机动车的干扰和如何提高非机动车的通过能力上。
55
拓宽车道的长度计算
56
2.交叉口拓宽车道的设计
3）拓宽车道的长度lW值拓宽车道的长度lW值，应能使右转车辆(如向进口道的左侧拓
反应时间可以忽略，集团式进入
交叉口以均匀的速度缓慢通过人行横道
线
弱势
46
三种方式拓宽机动车道数： 1）压缩左侧进口道； 2）压缩非机动车道 3）压缩人行道
47
一、机动车辆交通组织
1.进口道车道的划分
交叉口处车辆必须要减速或等待以后通过，其一个车道的通行能力低于路段车道的通行能力，因此为保证在交叉口上的通行能力不过多的低于路段通行能力，通常采用在交叉口进口处增加车道的办法来解决。
5
2.交叉口存在的交错点此外还有行人过街产生的冲突点。非机动车与行人、机动车产生的危险面。注意：非机动车与行人过街呈面状散开，因此造成局部交通的冲突面。
6
从这张图可以得出以下结论：
7
交通畅通和效率问题
混乱交叉口的冲突点
8
交通冲突分析（2/3）
交通冲突区
图例
机动车冲突区机动车、非机动车冲突区机动车、行人冲突区非机动车、行人冲突区
2．交叉口设计的基本要求 1）在确保安全的前提下，使车辆和行人在交叉口能以最短的时间顺利通过。 2）正确设计交又口立面，保证转弯车辆的稳定，同时保证交叉口范围内的地面水迅速排除。 3）交叉口设计应根据相交道路的功能、性质、等级、计算行车速度、设计小时交通量、流向及自然条件等进行。前期工程应为后期扩建预留用地。

城市道路平面交叉口的设计

平面交叉口规划范围
平面交叉口的形式
效果图
二.交叉口的形式及其选择
1.十形交叉：相交道路夹角为 90°或90±15°范围内的四路交叉。
2.T形交叉：相交道路夹角为90°或90±15°范围内的三路交叉
3.Y形交叉：相交道路夹角为<75°或>105° 范围内的三路交叉
4.环形交叉：多路交叉、公路交叉、交通量不太大
交错点数量
交叉口类型
冲突点
分流点
合流点
总数
三路交叉口
3
3
3
9
四路交叉口
16
8
8
32
五路交叉口
50
15
15
80
对交通影响最大的是冲突点，其次是合流点，再次是分流点。产生冲突点最多的是左转车辆。有无交通管制，交叉口的交错点数量是不一样的。无交通管制，相交道路均为双车道时，各交错点数量：分(合)流点=n（n-2）；冲突点=n2（n-1）（n-2）/6。
3.在确定交叉口的车道数和车道宽度时，必须考虑到我国城市目前自行车交通日益发展的客观需要，尽可能组织机动车和非机动车分流行驶，以保证交通安全。
4.所设置的车道数，其通行能力的总和必须大于高峰小时交通量的要求，否则，交叉口会产生交通拥挤和阻塞的现象。
确定方法
• 首先选定交叉口的形式，然后根据设计年限的高峰小时交通量和不同行驶方向的交通组成，进行交通组织设计，由此初定出车道数。按照所确定的交通组织设计方案，对初定的车道数进行通行能力验算，如车道通行能力总和小于高峰小时交通量的要求，则必须增加车道重新验算，直到满足交通量的要求为止。
缺点
①在车流量大的十字路口，通行速度明显会受到影响；②

城市道路交叉设计之平面交叉口设计

城市道路交叉设计之平面交叉口设计平面交叉口设计是城市道路交叉设计的一部分，它对于交通的安全和效率起着重要的作用。

下面将介绍平面交叉口设计的要点和一些常用的设计原则。

1.设计要点平面交叉口设计要考虑以下几个方面的因素：交通流量：需要根据交叉口所在道路的交通流量确定交叉口的容量和车道数目，以确保交叉口的通行能力。

交通安全：需要合理设置交通标志、交通信号灯和交通标线，提高交叉口的交通安全性。

行人通行：需要保证行人在交叉口附近的安全通行，设置人行横道和行人信号灯等设施。

交通流动性：需要考虑交叉口的通行的流畅性，合理设置转弯车道和加速减速车道等。

土地利用和环境：需要考虑交叉口周边的土地利用情况和环境因素，合理设计交叉口的布局和景观。

2.设计原则平面交叉口设计需要遵循一些基本的设计原则来确保交叉口的安全和效率。

可视性原则：保证交叉口进口和出口的车辆和行人在交叉口附近的可视性，避免盲区。

布局原则：合理设置交叉口的车道数目和线形，根据交通流量确定交叉口的容量，确保交叉口的通行能力。

交通安全原则：合理设置交通标志、交通信号灯和交通标线，提高交叉口的交通安全性，减少事故发生的可能。

交通流动性原则：合理设置车道、转弯车道和加速减速车道，确保交叉口的通行流畅。

行人通行原则：设置人行横道和行人信号灯等设施，保障行人在交叉口附近的安全通行。

环境景观原则：考虑交叉口周边的土地利用和环境因素，合理设计交叉口的布局和景观，提升城市形象。

3.设计流程平面交叉口设计的流程一般包括以下几个步骤：收集数据：收集交叉口所在道路的交通流量和行人通行量等相关数据。

确定要求：根据数据分析，确定交叉口的容量和通行能力要求等。

初步设计：根据要求，进行初步的交叉口布局设计，确定车道数目、转弯半径等。

优化设计：根据初步设计结果进行优化调整，确保交叉口的安全和通行效率。

细化设计：进行细化设计，包括交通标志、交通信号灯和交通标线等的设置。

施工图设计：根据细化设计结果，绘制出具体的施工图纸。

城市道路平面交叉口设计形式及选择

城市道路平面交叉口设计形式与选择1、道路与道路交叉可分为平面交叉和立体交叉。

交叉形式应根据道路网规划、相交道路等级及有关技术、经济和环境效益的分析合理确定。

2、平面交叉口应按交通组织方式分类：1.平A类：信号交叉控制平A1类：交通信号控制，进出口道展宽交叉口；平A2类：交通信号控制，进出口道不展宽交叉口；2.平B类：无信号控制交叉口平B1类：之支路只准右转同行的交叉口；平B2类：减速让行或停车让行标志管制交叉口；平B3类：全无管制交叉口3.平C类：环形交叉口关于平面交叉口的选用类型应符合下表，平面交叉口类型选型推荐形式可选形式主干路-主干路平A1类——主干路-次干路平A1类——主干路-支路平B1类平A1类次干路-次干路平A1类——次干路-支路平B2类平A1类或平B1类支路-支路平B2类或平B3类平类或C平A2类3、交叉口的形式平面交叉口的形式设计得合理与否，直接影响到投资和使用价值，所以应切合实际地考虑远期的需要和近期的可能两方面因素，选择合理的方案。

平面交叉口的形式取决于道路网的规划和周围建筑的情况，以及交通量、交通性质和交通组织。

常见的几何形状有：十字形环行交叉T形极其演变而来的X形Y形错位交叉多路交叉畸形交叉T形平面交叉口：T形交叉口是指交角为75~105的三路相交。

T形交叉口适用于主次道路的交叉，主要道路应设在直行方向。

Y形平面交叉口：Y形交叉口为三路相交直行方向的交角小于75或大于105的交叉口；Y形交叉口在交角较小的时候交通不利，而且锐角街口处的视线条件不好。

十字形平面交叉口四条道路相交交叉口，交角为75~105.十字形交叉口形式简单，交通组织方便，街角建筑易于处理，使用范围广，是最基本的交叉口形式（1）简易十字交叉口：设计车速不高，交通量不大的三四公路或一般城市道路相交的十字交叉，可采用简易十字交叉（2）设附加车道的十字交叉口：主要公路的设计速度为80km/h,次要公路为县乡公路或三四级公路且转弯交通量不大的十字交叉口。
