曲轴位置传感器检测
03-1曲轴位置传感器(损坏)P0335故障诊断流程
03-1曲轴位置传感器P0335故障诊断流程-截图（传感器内部元件损坏故障）一、前期准备1.清洁工作场地，将被修车辆就位停放。
2.工具、量具、检测仪器及相关辅助材料准备。
3.目视车辆停放位置，确定工位安全。
4.填写车辆识别VIN代码。
（丰田卡罗拉VIN码在右前门的门柱上）5.安装底盘垫块。
6.安装车轮档块。
7.安装尾气抽气管。
8.打开左前车门，安装车内三件套，（并拉紧手制动，将变速杆放置在P档位置，降下前车窗玻璃）9.拉开引擎盖锁，下车后打开引擎盖，安装车外三件套。
二、安全检查10.检查记录机油液位，记录：机油液位正常。
（若发现不足应及时加注）11.检查记录冷却液液位，记录：冷却液液位偏低，应加注。
12.检查记录制动液液位，记录：制动液液位偏低，应加注。
13.拆卸发动机罩盖﹑蓄电池罩板及散热器上的空气道流板，放置于零件箱内。
14.取出万用表和表笔，连接后进行阻值校对。
（即：校对红黑两表笔之间所存在的电阻差值）记录：两表笔的阻值为：0.021Ω，正常。
（若发现阻值不正常，则应及时检查或更换）。
15.测量记录蓄电池电压，（若发现蓄电池电压低于规定值11V则应及时进行补充充电）。
记录：蓄电池电压为：12.61V，正常。
16.检查蓄电池电极桩柱的连接状况，（若发现松动和有硫化物时应及时紧固和处理）。
记录：电极桩柱连接正常，没有硫化物。
三、仪器连接及故障现象确认17.打开故障诊断仪盒，取出故障诊断仪，选择OBD—Ⅱ专用插头及专用传输线后连接故障诊断仪。
18.打开左前车门，进入车内，踩紧制动踏板后启动发动机，观察仪表显示状态及发动机各工况的运行状态。
（即：发动机是否能启动，或启动是否困难,怠速是否稳定，加速时是否流畅，故障指示灯是否常亮等。
）19.关闭点火开关，填写故障症状及故障现象记录表。
记录：发动机不能启动，故障指示灯常亮。
20.打开故障诊断DLC3插座盖，确认点火开关处于0FF位置后，将故障诊断仪插头连接到故障诊断插座上。
曲轴位置传感器工作原理
曲轴位置传感器工作原理曲轴位置传感器是一种重要的汽车传感器，它可以测量发动机曲轴的位置和转速，从而实现精确的点火和喷油控制，保证发动机的正常运行。
本文将介绍曲轴位置传感器的工作原理及其在汽车中的应用。
一、曲轴位置传感器的工作原理曲轴位置传感器是一种非接触式传感器，它利用霍尔元件或磁阻元件检测曲轴上的齿轮或齿条，从而测量曲轴的位置和转速。
具体来说，曲轴位置传感器的工作原理如下：1. 霍尔元件式曲轴位置传感器霍尔元件是一种基于霍尔效应的磁敏元件，它可以检测磁场的变化，并将其转换为电信号输出。
霍尔元件式曲轴位置传感器利用曲轴上的齿轮或齿条产生的磁场变化，激活霍尔元件，从而产生脉冲信号。
通过计算脉冲信号的频率和宽度，可以测量曲轴的位置和转速。
2. 磁阻元件式曲轴位置传感器磁阻元件是一种基于磁阻效应的磁敏元件，它可以检测磁场的变化，并将其转换为电信号输出。
磁阻元件式曲轴位置传感器利用曲轴上的齿轮或齿条产生的磁场变化，改变磁阻元件的电阻值，从而产生脉冲信号。
通过计算脉冲信号的频率和宽度，可以测量曲轴的位置和转速。
二、曲轴位置传感器的应用曲轴位置传感器广泛应用于汽车发动机控制系统中，主要用于点火和喷油控制。
具体来说，曲轴位置传感器可以实现以下功能：1. 点火控制曲轴位置传感器可以测量曲轴的位置和转速，从而确定点火时机。
通过与其他传感器（如氧传感器、空气流量传感器等）的协同作用，可以实现精确的点火控制，提高发动机的燃烧效率和动力性能。
2. 喷油控制曲轴位置传感器可以测量曲轴的位置和转速，从而确定喷油时机和喷油量。
通过与其他传感器（如氧传感器、空气流量传感器等）的协同作用，可以实现精确的喷油控制，提高发动机的燃烧效率和经济性能。
3. 故障诊断曲轴位置传感器可以监测发动机的运行状态，从而检测故障和异常。
当曲轴位置传感器出现故障或异常时，发动机控制模块将产生故障码，并提示驾驶员进行维修和保养。
三、曲轴位置传感器的优缺点曲轴位置传感器具有以下优点：1. 高精度：曲轴位置传感器可以实现高精度的测量和控制，保证发动机的正常运行。
曲轴位置传感器的作用就是确定曲轴的位置
曲轴位置传感器的作用就是确定曲轴的位置，也就是曲轴的转角。
它通常要配合凸轮轴位置传感器一起来工作——确定基本点火时刻。
我们都知道，发动机是在压缩冲程末开始点火的，那么发动机电脑是怎么知道哪缸该点火了呢？就是通过曲轴位置传感器和凸轮轴位置传感器的信号来计算的，通过曲轴位置传感器，可以知道哪缸活塞处于上止点，通过凸轮轴位置传感器，可以知道哪缸活塞是在压缩冲程中。
这样，发动机电脑知道了该什么时候给哪缸点火了。
工作原理曲轴位置传感器通常安装在分电器内，是控制系统中最重要的传感器之一。
其作用有：检测发动机转速，因此又称为转速传感器；检测活塞上止点位置，故也称为上止点传感器，包括检测用于控制点火的各缸上止点信号、用于控制顺序喷油的第一缸上止点信号。
曲轴传感器主要有三种类型：磁电感应式、霍尔效应式和光电式。
1、磁电感应式：磁电感应式转速传感器和曲轴位置传感器分上、下两层安装在分电器内。
传感器由永磁感应检测线圈和转子（正时转子和转速转子）组成，转子随分电器轴一起旋转。
正时转子有一、二或四个齿等多种形式，转速转子为24个齿。
永磁感应检测线圈固定在分电器体上。
若已知转速传感器信号和曲轴位置传感器信号，以及各缸的工作顺序，就可知道各缸的曲轴位置。
磁电感应式转速传感器和曲轴位置传感器的转子信号盘也可安装在曲轴或凸轮轴上。
2、霍尔效应式：霍尔效应式转速传感器和曲轴位置传感器是一种利用霍尔效应的信号发生器。
霍尔信号发生器安装在分电器内，与分火头同轴，由封装的霍尔心片和永久磁铁作成整体固定在分电器盘上。
触发叶轮上的缺口数和发动机气缸数相同。
当触发叶轮上的叶片进入永久磁铁与霍尔元件之间，霍尔触发器的磁场被叶片旁路，这时不产生霍尔电压，传感器无输出信号；当触发叶轮上的缺口部分进入永久磁铁和霍尔元件之间时，磁力线进入霍尔元件，霍尔电压升高，传感器输出电压信号。
《曲轴(凸轮轴)位置传感器电路检修》测试习题.
《曲轴（凸轮轴）位置传感器电路检修》测试习题一、填空题1曲轴（凸轮轴）位置传感器按结构和原理不同可分为等。
2.曲轴位置传感器可以安装在。
3.凸轮轴位置传感器可以安装在。
4.曲轴位置传感器的作用是。
5.凸轮轴位置传感器的作用是。
二、判断题1.电磁感应式曲轴（凸轮轴）位置传感器信号的电压幅值和频率随发动机转速的增大而增大。
（）2.光电式曲轴（凸轮轴）位置传感器的信号有模拟信号和数字信号两种。
（）3.霍尔式曲轴（凸轮轴）位置传感器信号的电压幅值和频率随发动机转速的增大而增大。
（）4.别克君威LB8和LW9发动机的凸轮轴位置传感器失效时，发动机不能起动。
（）5.桑塔纳AJR发动机的曲轴位置传感器线路接触不良时，发动机不能起动。
（）三、选择题1.桑塔纳AJR发动机不喷油、不点火，技师甲说可能是曲轴位置传感器失效，技师乙说可能是凸轮轴位置传感器失效，你认为谁的判断正确？（）A.甲正确B.乙正确C.甲、乙都正确D.甲、乙都不正确2.别克君威轿车在行驶中突然24X曲轴位置传感器失效，发动机会如何？（）。
A.熄火B.继续运行C.不能确定3.宝来轿车AGN/AGU发动机的曲轴位置传感器失效，发动机会如何？（）。
A.熄火B.继续运行C.不能确定4.桑塔纳AJR发动机的凸轮轴位置传感器失效，发动机会如何？（）。
A.不点火B.不喷油C.推迟点火D.不能确定5.通用L35发动机磁控电阻式曲轴（凸轮轴）位置传感器信号的特点是（）。
A.数字信号B.信号幅值不随发动机转速变化C.信号频率随发动机转速的增大而增大D.以上都正确四、问答题1.请分析东风天籁轿车采用的曲轴（凸轮轴）位置传感器的信号，说明PCM如何识别发动机转速和活塞位置？2.曲轴（凸轮轴）位置传感器故障对发动机性能有何影响？3.如何检查曲轴（凸轮轴）位置传感器及其电路？《曲轴（凸轮轴）位置传感器电路检修》测试习题答案一、填空题1．检测空燃比，控制喷油量2．监测三元催化转换器工作效率3．氧化锆式氧传感器和氧化钛式氧传感器4．信号的高电平、低电平、变化频率．1，0二、判断题XVXV三、选择题。

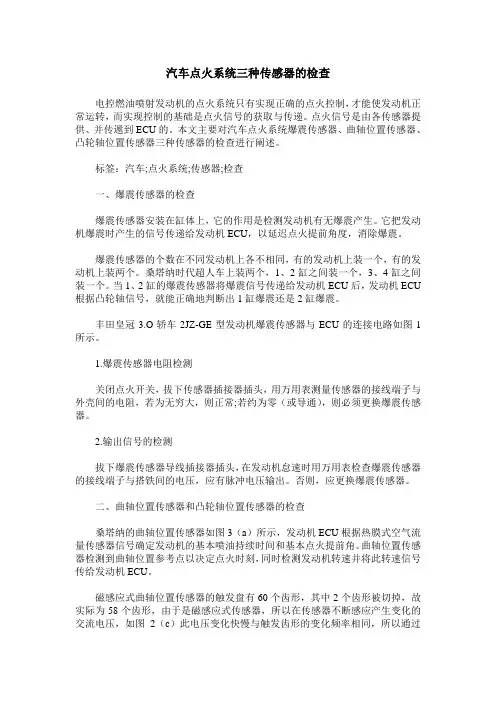

汽车点火系统三种传感器的检查
汽车点火系统三种传感器的检查电控燃油喷射发动机的点火系统只有实现正确的点火控制，才能使发动机正常运转，而实现控制的基础是点火信号的获取与传递。
点火信号是由各传感器提供、并传遞到ECU的。
本文主要对汽车点火系统爆震传感器、曲轴位置传感器、凸轮轴位置传感器三种传感器的检查进行阐述。
标签：汽车;点火系统;传感器;检查一、爆震传感器的检查爆震传感器安装在缸体上，它的作用是检测发动机有无爆震产生。
它把发动机爆震时产生的信号传递给发动机ECU，以延迟点火提前角度，消除爆震。
爆震传感器的个数在不同发动机上各不相同，有的发动机上装一个，有的发动机上装两个。
桑塔纳时代超人车上装两个，1、2缸之间装一个，3、4缸之间装一个。
当1、2缸的爆震传感器将爆震信号传递给发动机ECU后，发动机ECU 根据凸轮轴信号，就能正确地判断出1缸爆震还是2缸爆震。
丰田皇冠3.O轿车2JZ-GE型发动机爆震传感器与ECU的连接电路如图1所示。
1.爆震传感器电阻检测关闭点火开关，拔下传感器插接器插头，用万用表测量传感器的接线端子与外壳间的电阻，若为无穷大，则正常;若约为零（或导通），则必须更换爆震传感器。
2.输出信号的检测拔下爆震传感器导线插接器插头，在发动机怠速时用万用表检查爆震传感器的接线端子与搭铁间的电压，应有脉冲电压输出。
否则，应更换爆震传感器。
二、曲轴位置传感器和凸轮轴位置传感器的检查桑塔纳的曲轴位置传感器如图3（a）所示，发动机ECU根据热膜式空气流量传感器信号确定发动机的基本喷油持续时间和基本点火提前角。
曲轴位置传感器检测到曲轴位置参考点以决定点火时刻，同时检测发动机转速并将此转速信号传给发动机ECU。
磁感应式曲轴位置传感器的触发盘有60个齿形，其中2个齿形被切掉，故实际为58个齿形，由于是磁感应式传感器，所以在传感器不断感应产生变化的交流电压，如图2（c）此电压变化快慢与触发齿形的变化频率相同，所以通过频率可测出发动机转速。

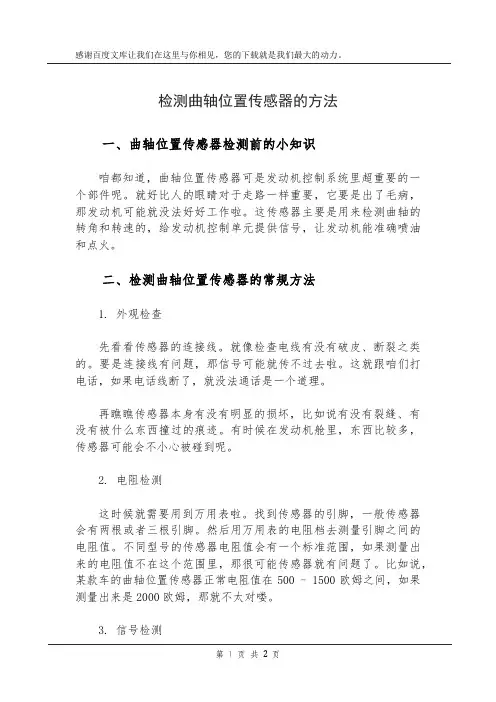

检测曲轴位置传感器的方法
检测曲轴位置传感器的方法一、曲轴位置传感器检测前的小知识咱都知道，曲轴位置传感器可是发动机控制系统里超重要的一个部件呢。
就好比人的眼睛对于走路一样重要，它要是出了毛病，那发动机可能就没法好好工作啦。
这传感器主要是用来检测曲轴的转角和转速的，给发动机控制单元提供信号，让发动机能准确喷油和点火。
二、检测曲轴位置传感器的常规方法1. 外观检查先看看传感器的连接线。
就像检查电线有没有破皮、断裂之类的。
要是连接线有问题，那信号可能就传不过去啦。
这就跟咱们打电话，如果电话线断了，就没法通话是一个道理。
再瞧瞧传感器本身有没有明显的损坏，比如说有没有裂缝、有没有被什么东西撞过的痕迹。
有时候在发动机舱里，东西比较多，传感器可能会不小心被碰到呢。
2. 电阻检测这时候就需要用到万用表啦。
找到传感器的引脚，一般传感器会有两根或者三根引脚。
然后用万用表的电阻档去测量引脚之间的电阻值。
不同型号的传感器电阻值会有一个标准范围，如果测量出来的电阻值不在这个范围里，那很可能传感器就有问题了。
比如说，某款车的曲轴位置传感器正常电阻值在500 - 1500欧姆之间，如果测量出来是2000欧姆，那就不太对喽。
3. 信号检测这个检测相对复杂一点。
我们可以用示波器来检测传感器输出的信号。
当发动机转动的时候，传感器应该输出一个特定波形的信号。
如果波形不正常，比如说波形的幅值不对、频率不对或者有杂波，那就说明传感器可能工作不正常。
就像唱歌一样，如果唱出来的音调不对、节奏不对，那肯定是哪里出问题了。
三、特殊情况的检测有时候，传感器在冷车的时候工作正常，热车就不行了。
这种情况可能是传感器内部的电子元件有热稳定性问题。
这时候我们可以模拟热车的环境，比如用热风机给传感器加热到正常工作温度，然后再进行检测。
还有一种情况是传感器受到电磁干扰，在发动机舱里有很多电器设备，它们可能会产生电磁干扰。
我们可以在传感器周围加屏蔽措施，然后再检测看传感器的工作是否恢复正常。
汽车发动机维修 曲轴位置传感器的检测与更换
二、实 践 操 作
1.实践准备
丰田卡罗拉发动机台架4台、丰田卡罗拉轿车1辆、故障诊断仪4台，数字万 用表4个，208接线盒4盒，专用工具及工具车4套，维修手册，实训工单等。
2．技术要求与注意事项
（1）先关闭点火开关，再拔下曲轴位置传感器连接器。 （2）连接传感器端子时，先关闭点火开关，再连接端子。 （3）严禁短路或试火。 （4）汽车在发动时不能断开蓄电池，以免烧坏电脑。 （5）不能用试灯去测试任何和电脑相连接的电气装置。 （6）不能带电拔插解码器插头。 （7）不得在测试过程中随意起动或加速，应严格按照测试要求进行。
一、理论知识准备
曲轴位置传感器是发动机电子控制系统中最主要的传感器之一，它提供点火 时刻（点火提前角）、确认曲轴位置的信号，用于检测活塞上止点、曲轴转角及 发动机转速。丰田卡罗拉发动机曲轴位置传感器安装在曲轴皮带轮附近，位置如 图13-1所示。
图13-1 曲轴位置传感器安装位置
一、理论知识准备
1．曲轴位置传感器的作用
曲轴位置传感器的作用就是确定曲轴的位置，也就是曲轴的转角。它通常要 配合凸轮轴位置传感器一起来确定基本点火时刻和喷油时刻。
2．曲轴位置传感器的类型
曲轴传感器主要有三种类型：磁电感应式、霍尔效应式和光电式。它通常安 装在曲轴前端、凸轮轴前端、飞轮上或分电器内。 1）磁电感应式
磁电感应式曲轴位置传感器（丰田又称NE 传感器，如图13-2所示），由曲 轴位置传感器齿板和感应线圈组成。传感器齿板有34 个齿，被安装在曲轴上。磁 电感应式传感器曲轴位置传感器的工作原理如图13-3所示。感应线圈由缠绕的铜 线、铁芯和磁铁构成。传感器齿板旋转，每个齿通过感应线圈时，产生脉冲信号。 发动机每转动一转，感应线圈就产生34 个信号。根据这些信号，ECM 计算曲轴 位置以及发动机的转速。利用这些计算值，燃油喷射时间和点火正时得到控制。
汽车车身电器曲轴位置信号检测实验总结
汽车车身电器曲轴位置信号检测实验总结
根据汽车车身电器曲轴位置信号的检测实验，我得出以下总结：
1. 汽车车身电器曲轴位置信号检测实验是为了确定曲轴位置传感器是否正常工作以及曲轴位置信号是否准确而进行的。
2. 实验中需要使用特定的检测设备，如示波器或多用表，以便测量和观察曲轴位置信号的波形和电压。
3. 在实验过程中，需要先了解曲轴位置传感器的工作原理和信号特点，以便在检测中能够准确判断信号是否正常。
4. 实验时可以先检测曲轴位置传感器的供电和接地情况，确保其稳定供电和良好接地，以免影响信号的正常检测。
5. 在测量曲轴位置信号时，可以根据曲轴的旋转速度和位置变化来观察信号的波形是否正常以及是否存在异常情况，如信号缺失或干扰等。
6. 还可以测量曲轴位置信号的电压大小和变化情况，以确认信号的稳定性和准确性。
7. 如果发现曲轴位置信号异常，可能是曲轴位置传感器损坏或连接故障，需要进行相应的维修或更换。
8. 实验结束后，需要对实验结果进行分析和总结，以便对车身电器系统和曲轴位置信号进行进一步的优化和改进。
综上所述，汽车车身电器曲轴位置信号检测实验是确保汽车曲轴位置传感器正常工作和曲轴位置信号准确的重要环节，通过该实验可以发现和解决相关问题，提高汽车的性能和可靠性。
曲轴位置传感器及凸轮轴位置传感器常见故障及检测
曲轴位置传感器及凸轮轴位置传感器常见故障及检测作者：李宏来源：《农机使用与维修》2014年第08期摘要曲轴位置传感器又称为发动机转速与曲轴转角传感器，其功用是收集曲轴转动角度、发动机转速信号，并将该信号输入ECU，用以确定点火时刻和喷油时刻。
本文围绕曲轴位置传感器、凸轮轴位置传感器的结构、安装位置、检修方法加以阐述。
关键词曲轴位置传感器凸轮轴位置传感器检修1曲轴位置传感器、凸轮轴位置传感器的安装位置凸轮轴位置传感器和曲轴位置传感器的结构和工作原理基本相同，通常安装在一起，只是各车型安装位置不同，但必须安装在与曲轴有精确传动关系的位置，如曲轴、凸轮轴、分电器或飞轮处。
美国通用、韩国大宇等轿车通常安装在曲轴处，皇冠3.0等轿车安装在分电器内，桑塔纳2000等轿车安装在飞轮处。
也有的轿车把曲轴位置传感器与凸轮轴位置传感器分开安装，如凌志400轿车的曲轴位置传感器安装在曲轴处，两个凸轮轴位置传感器分别安装在左右两侧凸轮轴处。
2曲轴位置传感器、凸轮轴位置传感器的结构电磁式曲轴位置传感器、凸轮轴位置传感器该传感器分成上、下两部分：上部分是凸轮轴位置传感器，由两个感应线圈和一个带凸齿的G转子构成，将产生第一缸的上止点基准信号，也就是G信号；下部分是曲轴位置传感器，它由固定在下半部具有等间隔24个轮齿的Ne转子和固定在其对面的Ne感应线圈构成，将产生曲轴转角信号，也就是Ne信号。
该传感器是利用电磁感应原理产生脉冲信号，当转子旋转时，感应线圈凸缘部（磁头）与轮齿的空气间隙将发生变化，导致通过感应线圈的磁场发生变化，而产生感应电动势。
轮齿靠近及远离感应线圈时，将产生一次磁通的变化，便会在线圈两端产生感应电压，ECU根据感应线圈产生的脉冲信号确定发动机转速和各缸工作位置。
发动机工作时，曲轴每转两圈，分电器轴转一圈。
故曲轴旋转720°时，转子旋转360°，感应线圈产生24个交流电压信号。
Ne信号的一个周期的脉冲相当于30°曲轴转角。
实训项目02曲轴位置传感器的检测
实训项目02 曲轴位置传感器的检测曲轴位置传感器的功能是采集曲轴转动角度和发动机转速信号，并输入控制单元（ECU），以便确定点火时刻和喷油时刻。
一、实训目的和要求1、了解曲轴位置传感器的结构与工作原理；2、掌握曲轴位置传感器的检修方法；3、掌握曲轴位置传感器控制电路的检修方法；4、掌握曲轴位置传感器数据分析的方法及检测仪器的使用方法。
二、实训课时实训共安排2课时。
三、器材工具1、工具：数字万用表。
2、设备：桑塔纳AJR发动机故障实验台、K81故障诊断仪。
3、教具：STN—AJR发动机教学挂图一套，曲轴位置传感器解剖教具一只，测量用桑塔纳2000Gsi轿车曲轴位置传感器5只。
四、成绩评定成绩评定的等级为优、良、中、及格和不及格。
四、实训原理1、曲轴位置传感器结构特点桑塔纳2000GSi型轿车的磁感应式曲轴位置传感器安装在曲轴箱内靠近离合器一侧的缸体上，结构及安装部位如图2-1所示，主要由信号发生器和信号转子组成。
图2-1桑塔纳轿车曲轴位置传感器的结构1-缸体2-大齿缺（基准标记）3-传感器磁头4-信号转子信号发生器用螺钉固定在发动机缸体上，由永久磁铁、传感器线圈和线束插头组成。
传感线圈又成为信号线圈，永久磁铁上带有一个磁头3，磁头正对安装在曲轴上的齿盘式信号转子4，磁头与磁轭（导磁板）连接而构成导磁回路。
信号转子为齿盘式，在其圆周上间隔均匀地制作有58个凸齿、57个小齿缺和一个大齿缺。
大齿缺输出基准信号，对应于发动机1缸或4缸压缩上止点所占的弧度。
因为信号转子随曲轴一同旋转，曲轴旋转一圈（360度）信号转子也旋转一圈，所以信号转子圆周上的凸齿和齿缺所占的曲轴转角为360度，每个凸齿和小齿缺所占的曲轴转角均为3度（50*30+57*30=3450），大齿缺所捉拿的曲轴转角为15度（2*30+3*30=150）。
2、曲轴位置传感器工作情况当曲轴位置传感器随曲轴旋转时，由磁感应式传感器工作原理可知，信号转子每转过一个凸齿，传感线圈中就会产生一个周期的交变电动势（即电动势出现一次最大值和一次最小值），线圈相应的输出一个交变电压信号。
曲轴位置传感器的检测方法
曲轴位置传感器的检测方法
以下是常见的曲轴位置传感器检测方法：
1. 用万用表进行电阻测试：首先，断开曲轴位置传感器与车辆电气系统的连接。
然后，使用万用表测量传感器的电阻。
根据传感器型号和制造商提供的规格，可以判断传感器是否正常。
如果传感器的电阻值超出规定范围，则可能存在问题。
2. 使用示波器检测信号波形：将示波器连接到曲轴位置传感器的输出端，并将发动机启动。
观察示波器上显示的信号波形。
正常情况下，曲轴位置传感器会产生稳定的方波信号，其频率与发动机的转速相关。
如果信号波形不稳定、有噪音或不符合规定的频率范围，则可能需要更进一步的故障排除。
3. 检查电压供应：使用电压表测量传感器的电源电压。
在一些传感器中，电压供应不稳定可能导致信号异常或不稳定。
4. 清洁传感器：有时候，曲轴位置传感器的故障可能是由于传感器上积聚了灰尘、油污或其他污垢。
因此，将传感器进行清洁可能有助于解决问题。
5. 替换传感器：如果经过以上检测方法，曲轴位置传感器仍然不能正常工作，可能需要考虑更换传感器。
请确保使用与车辆制造商建议的相同型号的传感器进行替换。
请注意，在检测和维修车辆的电气和电子系统时，最好由经验丰富的专业技师进行操作。
这样可以确保安全，并避免对车辆或传感器造成进一步的损坏。
检查与更换曲轴位置传感器作业工单
操作选手：日期：
序号内容
项目名称操作结果记录操 Nhomakorabea数据记录
一、从蓄电池负极端子断开电缆
二、车辆举升（参见）
参见相关资料
三、拆卸发动机右底罩
1、拆卸发动机右底罩
四、拆卸曲轴位置(CKP)传感器
1、断开曲轴位置(CKP)传感器线束连接器
2、拆卸曲轴位置(CKP)传感器螺栓
3、拆卸曲轴位置(CKP)传感器
八、连接蓄电池负极端子（参见）
参见相关资料
九、车上系统复检
1、检查曲轴位置传感器
八、清洁整理工具
1．清洁工具
2．恢复/整理工具
备注
三、更换曲轴位置(CKP)传感器
1、检测曲轴位置(CKP)传感器
五、安装曲轴位置(CKP)传感器
1、传感器O形圈涂抹机油。
2、安装曲轴位置(CKP)传感器
3、安装曲轴位置(CKP)传感器螺栓
4、连接曲轴位置(CKP)传感器线束连接器
六、安装发动机右底罩
1、安装发动机右底罩
七、降下车辆（参见）
参见相关资料
曲轴位置传感器检测方法
曲轴位置传感器检测方法曲轴位置传感器是发动机管理系统中的一个重要组成部分，它的主要作用是监测曲轴的转动位置和速度，并将这些信息传输给发动机控制单元(ECU)，以便ECU 能够准确控制点火时机和喷油时机。
因此，曲轴位置传感器的工作状态直接影响着发动机的工作性能和排放。
一、外观检查。
首先，我们可以通过外观来初步判断曲轴位置传感器的工作状态。
检查传感器的外壳是否有明显的损坏或腐蚀现象，观察连接线路是否完好，有无断裂或破损。
另外，还要检查传感器的安装位置是否正确，有无松动或偏移。
二、电压测试。
使用万用表对曲轴位置传感器的电压进行测试，可以判断传感器是否正常工作。
首先，将万用表的电压档位调整到直流电压测量档位，然后将传感器的正负极连接到万用表的正负极。
启动发动机，测量传感器输出的电压值，一般情况下，曲轴位置传感器的输出电压应该在规定范围内波动，如果输出电压异常稳定或没有输出电压，则说明传感器可能存在故障。
三、信号波形检测。
利用示波器对曲轴位置传感器输出的信号波形进行检测，可以更直观地了解传感器的工作状态。
将示波器的探头连接到传感器的输出端，然后启动发动机，观察示波器上的波形变化。
正常情况下，曲轴位置传感器输出的信号波形应该是稳定的正弦波，如果波形出现异常，如频率不稳定、幅值偏离规定范围等，就需要考虑传感器可能存在故障。
四、内阻测试。
通过对曲轴位置传感器的内阻进行测试，可以判断传感器是否存在内部损坏或短路现象。
使用万用表的电阻档位对传感器的内阻进行测试，一般情况下，曲轴位置传感器的内阻应该在规定范围内，如果内阻异常偏高或偏低，则说明传感器可能存在故障。
五、清洁维护。
定期对曲轴位置传感器进行清洁和维护，可以有效延长传感器的使用寿命。
在清洁传感器时，首先要断开电源，然后使用清洁剂喷洒在传感器表面，并用软布擦拭干净。
另外，还要对传感器的安装位置进行清洁，确保传感器安装牢固，并且连接线路完好。
六、曲轴位置传感器更换。
曲轴位置传感器的工作原理
曲轴位置传感器的工作原理曲轴位置传感器是汽车发动机中的重要部件之一，它可以检测曲轴的旋转位置和速度，从而控制发动机的点火时间和燃油喷射量。
本文将详细介绍曲轴位置传感器的工作原理及其应用。
（1）霍尔元件霍尔元件是曲轴位置传感器的核心部件，它可以将磁场转换为电信号，从而检测曲轴的旋转位置和速度。
霍尔元件通常由多个磁敏电阻、磁敏二极管或磁敏场效应管组成，具有高精度、高灵敏度和高可靠性等特点。
（2）磁性齿轮磁性齿轮是一种具有一定数量的磁性齿的齿轮，通常与曲轴相连。
当曲轴旋转时，磁性齿轮也会旋转，从而产生交替的南北极磁场。
曲轴位置传感器通过检测磁场的变化来确定曲轴的旋转位置和速度。
（3）信号处理器信号处理器是曲轴位置传感器的控制单元，它负责接收、处理和解码霍尔元件输出的电信号，并将其转换为可供发动机控制单元使用的数字信号。
信号处理器通常采用数字电路或微处理器实现，具有高速度、高可靠性和低成本等特点。
曲轴位置传感器的工作原理基于霍尔效应，即在外加磁场的作用下，金属或半导体中电子的自旋和电荷运动会发生变化，从而产生电势差。
当磁性齿轮旋转时，会产生交替的南北极磁场，从而使得霍尔元件输出的电信号发生变化。
通过检测这些信号的变化，曲轴位置传感器可以确定曲轴的旋转位置和速度。
（1）当曲轴转动时，磁性齿轮也会转动，从而使得磁场发生变化；（2）霍尔元件会检测到这些变化，并将其转换为电信号；（3）信号处理器会接收、处理和解码霍尔元件输出的电信号，从而确定曲轴的旋转位置和速度；（4）根据曲轴位置和速度的信息，发动机控制单元可以控制点火时间和燃油喷射量。
曲轴位置传感器广泛应用于汽车发动机系统中，它可以有效控制点火时间和燃油喷射量，从而提高发动机的性能和效率。
曲轴位置传感器还可以用于发动机运行状态的监测和诊断，可以及时发现和解决发动机故障，保证汽车的安全和稳定性。
曲轴位置传感器的性能直接影响到发动机的工作效率和环保性能。
在实际应用中，曲轴位置传感器要求具有高度的精度、可靠性和稳定性，能够适应不同环境和工况条件下的工作要求。
汽车曲轴位置传感器工作原理
汽车曲轴位置传感器工作原理
汽车曲轴位置传感器是一种用于检测曲轴转动位置的传感器，它的工作原理基于霍尔效应。
该传感器通常由霍尔元件、磁铁和电子电路组成。
首先，霍尔元件是一种半导体器件，它具有特殊的电子结构，当有磁场作用于它时，会引发电子效应。
这意味着当磁场的方向和强度变化时，霍尔元件会产生相应变化的电压信号。
在汽车曲轴位置传感器中，磁铁通常安装在曲轴上，而霍尔元件则固定在发动机上。
当曲轴转动时，由于磁铁的存在，产生的磁场会传导到霍尔元件上。
这导致霍尔元件内部的电荷分布发生变化，从而产生电压信号。
通过电子电路对传感器产生的电压信号进行处理，可以得到曲轴当前的转动位置。
这些电路会将信号转换为数字信号，并发送给发动机控制单元(ECU)进行进一步的处理。
ECU根据传感
器提供的曲轴位置信息来控制燃油喷射和点火时机等关键参数，以确保发动机的正常工作。
总结而言，汽车曲轴位置传感器的工作原理是通过霍尔元件感知磁场，并将其转换为电压信号，最终提供曲轴位置信息给发动机控制单元。
这种工作原理的应用可以帮助发动机实现更精准的喷油和点火控制，提高燃油效率和减少排放。
曲轴位置传感器检测原理
曲轴位置传感器检测原理
曲轴位置传感器通过检测曲轴的旋转位置，确定发动机的工作状态和转速。
其工作原理通常有两种：
1. 磁性原理：传感器内部包含一个磁体和一个磁敏元件（如霍尔元件）。
磁体固定在曲轴上，而磁敏元件固定在传感器壳体上。
当曲轴旋转时，磁体产生磁场，磁敏元件感应到磁场的变化，输出相应的电信号。
通过测量这些电信号的变化，就可以确定曲轴的位置。
2. 光电原理：传感器内部包含一个光源和一个光敏元件（如光敏二极管或光电三极管）。
光源和光敏元件分别固定在传感器的两侧。
当曲轴旋转时，曲轴上的齿轮或凸轮会阻挡或遮挡光线的传播。
光线的遮挡程度与曲轴的旋转位置相关。
光敏元件检测到光线的强度变化，输出相应的电信号。
通过测量这些电信号的变化，就可以确定曲轴的位置。
无论是磁性原理还是光电原理，传感器在测量曲轴位置时都需要与发动机控制单元（ECU）进行通信，以传输检测到的信号并进行数据处理和分析。
【精品】10汽车发动机维修曲轴位置传感器的检测与更换
曲轴位置传感器
1.曲轴位置传感器的作用
反映曲轴转角，使电脑控制正确 的点火时间和喷油时刻。
2.曲轴位置传感器的分类
曲轴位置传感器所采用的结构随车 型不同而不同，可分为磁脉冲式、 光电式和霍尔式三大类。它通常安 装在曲轴前端、凸轮轴前端、飞轮 上或分电器内。
3.磁脉冲式曲轴位置传感器
1）磁脉冲式曲轴位置传感器的结构 和工作原理 2）磁脉冲式曲轴位置传感器的检测
4.光电式曲轴位置传感器
1）光电式曲轴位置传感器的结构和 工作原理 2）光电式曲轴位置传感器的检测
1）光电式曲轴位置传感器的结构和 工作原理
（1）日产公司光电式曲轴位置传感器设 置在分电器内，它由信号发生器与带缝隙 和光孔的信号盘组成（下图）。
1-曲轴转角传感器； 2-信号盘
信号盘安装在分电器轴上，其外围有360条缝 隙，产生1°（曲轴转角）信号；外围稍靠内 侧分布着6个光孔（间隔60°），产生120° 信号，其中有一个较宽的光孔是产生对应第1 缸上止点的120°信号的，如下图所示。
No.2正时转子旋转1圈，即曲轴旋转720° 时，感应线圈产生24个交流电压信号。Ne 信号（图b），其一个周期的脉冲相当于 30° 曲 轴 转 角 （ 720°÷24=30° ） 。 更 精 确 的 转 角 检 测 ， 是 利 用 30° 转 角 的 时 间 由 ECU再均分30等份，即产生1°曲轴转角的 信号。同理，发动机的转速由ECU依照Ne 信号的两个脉冲（60°曲轴转角）所经过的 时间为基准进行计测。
1-120°信号孔（第1缸）；2-1°信号缝； 3-120°信号孔
信号发生器固装在分电器壳体上，如图。
1-光敏二极管；2-发光二极管；3-分火头； 4-密封盖；5-转盘；6-电子电路
电磁式曲轴位置传感器工作原理
电磁式曲轴位置传感器是一种常用于发动机控制系统中的传感器，它能够准确地检测发动机曲轴的位置和转速，从而帮助控制系统实现精准的点火和供油。
本文将从工作原理、结构组成和应用领域等方面对电磁式曲轴位置传感器进行详细介绍。
一、工作原理1. 电磁感应原理电磁式曲轴位置传感器利用电磁感应原理来实现对曲轴位置的检测。
当曲轴转动时，传感器内部的线圈会受到曲轴齿轮凸起的影响，导致磁场发生变化。
根据电磁感应定律，磁场的变化将上线圈中产生感应电动势，从而产生输出信号。
2. 信号处理传感器输出的感应电动势需要经过信号处理电路进行放大和滤波，以确保输出信号的稳定性和准确性。
经过信号处理后，传感器输出的信号将被送入发动机控制单元（ECU）进行进一步处理和运算。
3. 差动信号在部分设计中，电磁式曲轴位置传感器还会输出差动信号，这是因为在一些发动机设计中，需要对曲轴位置进行双重检测以提高系统的可靠性。
差动信号的产生方式是将两个传感器的输出信号进行比较，从而得到更为稳定和准确的曲轴位置信息。
二、结构组成1. 磁环电磁式曲轴位置传感器内部包含一个磁环，它通常由永磁材料制成，用来产生一定强度和稳定性的磁场。
2. 线圈磁环周围围绕着线圈，当曲轴齿轮凸起进入磁场时，会导致线圈中感应电动势的产生。
3. 信号处理电路传感器内部还包含有对输出信号进行放大、滤波和处理的电路，确保输出信号的稳定性和准确性。
4. 连接插头电磁式曲轴位置传感器的连接插头用于与发动机控制单元（ECU）进行连接，实现信号的传输和交换。
三、应用领域电磁式曲轴位置传感器主要应用于内燃机控制系统中，其主要功能是监测发动机的曲轴位置和转速，并将这些信息发送给发动机控制单元，从而控制点火时机和喷油时机。
这是现代发动机控制系统中一个至关重要的功能模块，它能够直接影响到发动机的燃烧效率、动力性能和排放水平。
电磁式曲轴位置传感器也逐渐应用于混合动力系统和电动汽车中，它能够准确地监测发动机的工作状态，从而实现更为精准的功率输出控制和能量回收。
汽车发动机曲轴位置传感器
学习拓展 下去自行查资料，了解霍尔式曲轴位置传感器的工作原理
信号盘边缘刻有360条缝隙（光孔），用来产生1°凸轮轴转角信号（2°曲轴转角信号）。
产生曲轴位置信号（120°信号六缸，或180°信号四缸），其中有一个较宽的光孔是用来判断第1缸活塞上止点位置的。
边缘稍靠内侧分布着6个间隔60°的光孔（六缸），或4个间隔90°的光孔（四缸），用来
【原理】 当信号盘随凸轮轴（或分电器轴）转动时，因信号盘上有光孔，产生透光和遮光的交替变化，使两只光敏晶体管交替产生与消除电动势，从而产生脉动电压信号。
1
【作用】
2
检测发动机转速， PCM据此计算进气量，确定喷油量和点火提前角。
01
检测发动机基准缸（一缸或其他缸）的基准位置（活塞压缩上止点或压缩上止点前、后一固定角度），进行缸序判别，进一步确定活塞的任一位置。
02
检测曲轴转过的角度，PCM判定活塞运行的任一位置，确定点火时刻和喷油时刻。
03
控制喷油和点火之外，还用于怠速控制、废气再循环控制、燃油蒸发控制等。
因为已经设定了齿与槽之间的间隔为2°，所以每隔2°传感头①上就会产生正负电压信号（即产生脉冲的周期为4°）。
此外，传感头①和传感头③之间相隔奇数度（即3°），所以信号盘的槽与齿每转过1°角后，就与传感头③相对，将传感头①和③产生的信号叠加起来，就变为：每当曲轴角度转过1°角时，就会产生正或负的信号。
120°信号的产生原理（即G信号） 120°信号是检测活塞位置的信号，在信号盘的外周设有3个凸起，其间隔为120°。 当凸起切割传感头②所产生的磁力线时，传感头的线圈上就会产生脉冲，与1°信号产生的原理相同。
光电式曲轴位置传感器
结构、原理 该传感器应用于日产公爵（分电器内）、日产蓝鸟（排气凸轮轴前端）、日产地平线、日本三菱（进气凸轮上）、韩国现代（分电器内）等。现以日产车系为例
曲轴位置传感器的实施过程及步骤
曲轴位置传感器的实施过程及步骤1. 简介曲轴位置传感器是一种用于检测和监测曲轴转动位置和角度的设备。
它被广泛应用于汽车、工业机械、发电机组等领域，用于控制和监测发动机的运行状态。
本文将介绍曲轴位置传感器的实施过程及步骤。
2. 准备工作在开始实施曲轴位置传感器之前，需要进行一些准备工作。
以下是具体步骤：•确定使用的传感器类型：根据具体的应用需求，选择适合的曲轴位置传感器类型，如磁性传感器、光电传感器等。
•确定安装位置：根据设备的具体结构和传感器的特点，选择合适的安装位置，以确保传感器能够准确检测曲轴的位置和角度。
•确定安装方式：根据传感器的特点和设备的要求，确定合适的安装方式，如固定式安装、可调式安装等。
3. 安装传感器一旦完成了准备工作，接下来可以开始安装曲轴位置传感器。
以下是安装的具体步骤：1.清洁安装区域：使用清洁剂和纸巾清洁安装区域，确保没有灰尘和杂质。
这可以保证传感器的正常运行和稳定性。
2.固定传感器：将传感器固定在预定的位置上。
使用合适的工具和固定件，确保传感器牢固地固定在设备上。
3.连接电线：根据传感器的接线图，将传感器与设备的电气系统连接起来。
确保连接正确，避免接线错误导致设备故障。
4.调整传感器：根据实际需求和设备的要求，调整传感器的灵敏度和位置，以确保传感器能够准确检测曲轴的位置和角度。
4. 测试传感器安装完成后，需要进行传感器的测试，以确保其正常工作。
以下是测试传感器的步骤：1.检测信号输出：使用测试仪器，检测传感器的信号输出是否正常。
根据传感器的规格和要求，检查输出的电压、电流等参数是否符合预期。
2.模拟曲轴运动：使用模拟设备或手动操作设备，模拟曲轴的运动。
观察传感器是否能够准确检测曲轴的位置和角度，并输出相应的信号。
3.数据记录和分析：根据测试结果，记录传感器的输出数据，并进行分析。
确定传感器的性能是否符合要求，以及是否需要进行调整或更换。
5. 使用与维护一旦传感器测试通过并正常工作，可以开始使用和维护传感器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
曲轴位置传感器检测曲轴位置传感器是发动机电子控制系统中最主要的传感器之一，它提供点火时刻（点火提前角）、确认曲轴位置的信号，用于检测活塞上止点、曲轴转角及发动机转速。
曲轴位置传感器所采用的结构随 ...曲轴位置传感器是发动机电子控制系统中最主要的传感器之一，它提供点火时刻（点火提前角）、确认曲轴位置的信号，用于检测活塞上止点、曲轴转角及发动机转速。
曲轴位置传感器所采用的结构随车型不同而不同，可分为磁脉冲式、光电式和霍尔式三大类。
它通常安装在曲轴前端、凸轮轴前端、飞轮上或分电器内。
一、磁脉冲式曲轴位置传感器的检测1、磁脉冲式曲轴位置传感器的结构和工作原理（1）日产公司磁脉冲式曲轴位置传感器该曲轴位置传感器安装在曲轴前端的皮带轮之后，在皮带轮后端设置一个带有细齿的薄圆齿盘（用以产生信号，称为信号盘），它和曲轴皮带轮一起装在曲轴上，随曲轴一起旋转。
在信号盘的外缘，沿着圆周每隔4°有个齿。
共有90个齿，并且每隔120°布置1个凸缘，共3个。
安装在信号盘边沿的传感器盒是产生电信号信号发生器。
信号发生器内有3个在永久磁铁上绕有感应线圈的磁头，其中磁头②产生120°信号，磁头①和磁头③共同产生曲轴1°转角信号。
磁头②对着信号盘的120°凸缘，磁头①和磁头③对着信号盘的齿圈，彼此相隔了曲轴转角安装。
信号发生器内有信号放大和整形电路，外部有四孔连接器，孔“1”为120°信号输出线，孔“2”为信号放大与整形电路的电源线，孔“3”为1°信号输出线，孔“4”为接地线。
通过该连接器将曲轴位置传感器中产生的信号输送到ECU。
发动机转动时，信号盘的齿和凸缘引起通过感应线圈的磁场发生变化，从而在感应线圈里产生交变的电动势，经滤波整形后，即变成脉冲信号。
发动机旋转一圈，磁头②上产生3个120°脉冲信号，磁头①和③各产生90个脉冲信号（交替产生）。
由于磁头①和磁头③相隔3°曲轴转角安装，而它们又都是每隔4°产生一个脉冲信号，所以磁头①和磁头③所产生的脉冲信号相位差正好为90°。
将这两个脉冲信号送入信号放大与整形电路中合成后，即产生曲轴1°转角的信号。
产生120°信号的磁头②安装在上止点前70°的位置，故其信号亦可称为上止点前70°信号，即发动机在运转过程中，磁头②在各缸上止点前70°位置均产生一个脉冲信号。
（2）丰田公司磁脉冲式曲轴位置传感器丰田公司TCCS系统用磁脉冲式曲轴位置传感器安装在分电器内，其结构如图5所示。
该传感器分成上、下两部分，上部分产生G信号，下部分产生Ne信号，都是利用带有轮齿的转子旋转时，使信号发生器感应线圈内的磁通变化，从而在感应线圈里产生交变的感应电动势，再将它放大后，送入ECU。
Ne信号是检测曲轴转角及发动机转速的信号，相当于日产公司磁脉冲式曲轴位置传感器的1°信号。
该信号由固定在下半部具有等间隔24个轮齿的转子（N0.2正时转子）及固定于其对面的感应线圈产生。
当转子旋转时，轮齿与感应线圈凸缘部（磁头）的空气间隙发生变化，导致通过感应线圈的磁场发生变化而产生感应电动势。
轮齿靠近及远离磁头时，将产生一次增减磁通的变化，所以，每一个轮齿通过磁头时，都将在感应线圈中产生一个完整的交流电压信号。
N0.2正时转子上有24个齿，故转子旋转1圈，即曲轴旋转720°时，感应线圈产生24个交流电压信号。
Ne信号如图6（b）所示，其一个周期的脉冲相当于30°曲轴转角（720°÷24=30°）。
更精确的转角检测，是利用30°转角的时间由ECU再均分30等份，即产生1°曲轴转角的信号。
同理，发动机的转速由ECU依照Ne信号的两个脉冲（60°曲轴转角）所经过的时间为基准进行计测。
G信号用于判别气缸及检测活塞上止点位置，相当于日产公司磁脉冲式曲轴位置传感器120°信号。
G信号是由位于Ne发生器上方的凸缘转轮（No.1正时转子）及其对面对称的两个感应线圈（G1感应线圈和G2感应线圈）产生的。
其构造如图7所示。
其产生信号的原理与Ne信号相同。
G信号也用作计算曲轴转角时的基准信号。
G1、G2信号分别检测第6缸及第1缸的上止点。
由于G1、G2信号发生器设置位置的关系，当产生G1、G2信号时，实际上活塞并不是正好达到上止点（BTDC），而是在上止点前10°的位置。
2、磁脉冲式曲轴位置传感器的检测以皇冠3.0轿车2JZ-GE型发动机电子控制系统中使用的磁脉冲式曲轴位置传感器为例说明其检测方法，曲轴位置传感器电路如图9所示。
（1）曲轴位置传感器的电阻检查点火开关OFF，拔开曲轴位置传感器的导线连接器，用万用表的电阻档测量曲轴位置传感器上各端子间的电阻值。
如电阻值不在规定的范围内，必须更换曲轴位置传感器。
表1 曲轴位置传感器的电阻值端子条件电阻值（Ω）G1-G- 冷态125-200热态160-235G2-G- 冷态125-200热态160-235Ne-G- 冷态155-250热态190-290（2）曲轴位置传感器输出信号的检拔下曲轴位置传感器的导线连接器，当发动机转动时，用万用表的电压档检测曲轴位置传感器上G1-G-、G2-G-、Ne-G-端子间是否有脉冲电压信号输出。
如没有脉冲电压信号输出，则须更换曲轴位置传感器。
（3）感应线圈与正时转子的间隙检查用厚薄规测量正时转子与感应线圈凸出部分的空气间隙，其间隙应为0.2-0.4mm。
若间隙不合要求，则须更换分电器壳体总成。
二、光电式曲轴位置传感器1、光电式曲轴位置传感器的结构和工作（1）日产公司光电式曲轴位置传感器的结构和工作日产公司光电式曲轴位置传感器设置在分电器内，它由信号发生器和带缝隙和光孔的信号盘组成（图11）。
信号盘安装在分电器轴上，其外围有360条缝隙，产生1°（曲轴转角）信号；外围稍靠内侧分布着6个光孔（间隔60°），产生120°信号，其中有一个较宽的光孔是产生对应第1缸上止点的120°信号的，如图12所示。
信号发生器固装在分电器壳体上，主要由两只发光二极管、两只光敏二极管和电子电路组成（图13）。
两只发光二极管分别正对着光敏二极管，发光二极管以光敏二极管为照射目标。
信号盘位于发光二极管和光敏二极管之间，当信号盘随发动机曲轴运转时，因信号盘上有光孔，产生透光和遮光的交替变化，造成信号发生器输出表征曲轴位置和转角的脉冲信号。
当发光二极管的光束照射到光敏二极管上时，光敏二极管感光而导通；当发光二极管的光束被遮挡时，光敏二极管截止。
信号发生器输出的脉冲电压信号送至电子电路放大整形后，即向电控单元输送曲轴转角1°信号和120°信号。
因信号发生器安装位置的关系，120°信号在活塞上止点前70°输出。
发动机曲轴每转2圈，分电器轴转1圈，则1°信号发生器输出360个脉冲，每个脉冲周期高电位对应1°，低电位亦对应1°，共表征曲轴转角720°。
与此同时，120°信号发生器共产生6个脉冲信号。
（2）“现代SONATA”汽车用光电式曲轴位置传感器的结构和工作“现代SONATA”，汽车光电式曲轴位置传感器的工作原理与日产公司光电式曲轴位置传感器相似，其信号盘的结构稍有不同，如图15所示。
对于带有分电器的汽车，传感器总成装于分电器壳内；对于无分电器的汽车，传感器总成安装在凸轮轴左端部（从车前向后看）。
信号盘外圈有4个孔，用来感测曲轴转角并将其转化为电压脉冲信号，电控单元根据该信号计算发动机转速，并控制汽油喷射正时和点火正时。
信号盘内圈有一个孔，用来感测第1缸压缩上止点（在有些SONATA车上，设有两孔，用来感测第1、4缸的压缩上止点，目的是为了提高精度），并将它转换成电压脉冲信号输入电控单元，电控单元根据此信号计算出汽油喷射顺序。
其输出特性如图16所示。
曲轴位置传感器的线路连接如图17所示。
其内设有两个发光二极管和两个光敏二极管，当发光二极管照射到信号盘光孔中的某一孔时，光线便照射到光敏二极管上，使电路导通。
2、光电式曲轴位置传感器的检测（1）曲轴位置传感器的线束检查图18所示为韩国“现代SONATA”汽车光电式曲轴位置传感器连接器（插头）的端子位置。
检查时，脱开曲轴位置传感器的导线连接器，把点火开关置于“ON”，用万用表的电压档（图19）测量线束侧4#端子与地间的电压应为12V，线束侧2#端子和3#端子与地间电压应为4.8-5.2V，用万用表的电阻档测量线束侧1#端子与地间应为0Ω（导通）。
（2）光电式曲轴位置传感器输出信号检测用万用表电压档接在传感器侧3#端子和1#端子上，在起动发动机时，电压应为0.2-1.2V。
在起动发动机后的怠速运转期间，用万用表电压档检测2#端子和1#端子电压应为1.8-2.5V。
否则应更换曲轴位置传感器。
三、霍尔式曲轴位置传感器的检测霍尔式曲轴位置传感器是利用霍尔效应的原理，产生与曲轴转角相对应的电压脉冲信号的。
它是利用触发叶片或轮齿改变通过霍尔元件的磁场强度，从而使霍尔元件产生脉冲的霍尔电压信号，经放大整形后即为曲轴位置传感器的输出信号。
1、霍尔式曲轴位置传感器的结构和工作（1）采用触发叶片的霍尔式曲轴位置传感器美国GM公司的霍尔式曲轴位置传感器安装在曲轴前端，采用触发叶片的结构型式，如图20所示。
在发动机的曲轴皮带轮前端固装着内外两个带触发叶片的信号轮，与曲轴一起旋转。
外信号轮外缘上均匀分布着18个触发叶片和18个窗口，每个触发叶片和窗口的宽度为10°弧长；内信号轮外缘上设有3个触发叶片和3个窗口，3个触发叶片的宽度不同，分别为100°、90°和110°弧长，3个窗口的宽度亦不相同，分别为20°、30°和10°弧长。
由于内信号轮的安装位置关系，宽度为100°弧长的触发叶片前沿位于第1缸和第4缸上止点（TDC）前75°，90°弧长的触发叶片前沿在第6缸和第3缸上止点前75°，110°弧长的触发叶片前沿在第5缸和第2缸上止点前75°。
如图21所示，霍尔信号发生器由永久磁铁、导磁板和霍尔集成电路等组成。
内外信号轮侧面各设置一个霍尔信号发生器。
信号轮转动时，每当叶片进入永久磁铁与霍尔元件之间的空气隙时，霍尔集成电路中的磁场即被触发叶片所旁路（或称隔磁），如图21（a）所示。
这时不产生霍尔电压；当触发叶片离开空气隙时，永久磁铁2的磁通便通过导磁板3穿过霍尔元件（图21（b）），这时产生霍尔电压。
