桥梁风振及其制振措施(PPT,17页)
主梁涡激振动 拉索风雨激振 桥塔涡激振动 主梁随机抖振
驰振 颤振
风振控制措施
颤振控制
驰振控制:
驰振和涡振控制
涡振控制: 提高结构阻尼比
施工时附加TMD、TLD或TLCD阻 尼器
风雨振控制
斜拉索表面制造成凹痕或螺旋线，可以减轻斜拉索风 雨振的程度。
加辅助索，预防拉索风雨振
机械减振措施
加阻尼器（如TMD，磁流变阻尼器）
TACOMA NARROWS BRIDGE
日本东京湾通道桥的涡激共振
主桥为10跨一联的钢箱梁连 续梁桥，最大跨度240m，宽 22.9m, 梁高6-11.5m。
在16-17m/s的风速作用下， 发生竖向涡激振动，跨中振幅 达50cD），涡激振动振幅只有 5 cm。
•驰振：细长结构因气流自激作用发生的纯弯曲大幅振动。如结 冰电线振动，塔柱、吊杆、拉索容易产生驰振形象。
•抖振：气流力受结构振动影响较小，气流力是一种强迫力，主 要是大气紊流导致结构强迫振动。
•涡振：大跨度桥梁在低风速下容易发生的一种 风致振动。
桥梁风振控制
绝对控制： 主梁风振失稳
尽量控制： 考虑控制：
•桥梁风振及其制振措施
Tacoma Narrows Bridge：位于美国华 盛顿州，1940年建成，三跨连续加劲 梁悬索桥，主跨853m，宽11.9m,加劲 梁为H型板梁，梁高2.45m。 建成4个月后，在18m/s的风速(8级)作 用下，发散振动持续70min。最后，吊 杆断裂，加劲梁坠落河中。 原因：颤振失稳。
斜拉索风雨振
日本名港西大桥（MeikoNishi）、洞庭湖大桥均实测到拉 索在风雨共存的条件下，发生风雨振。称为影响最大的一种桥 梁病害。
俄国伏尔加大桥“蛇形共振”
桥梁知识专题讲座PPT动态课件
03
散热器支管过墙时，除应该加设套管 外，还 应注意 支管不 准在墙 内有接 头。支 管上安 装阀门 时，在 靠近散 热器一 侧应该 与可拆 卸件连 接。散 热器支 管安装 ，应在 散热器 与立管 安装完 毕之后 进行， 也可与 立管同 时进行 安装。 安装时 一定要 把钢管 调整合 适后再 进行碰 头，以 免弄歪 支、立 管。
散热器支管过墙时，除应该加设套管 外，还 应注意 支管不 准在墙 内有接 头。支 管上安 装阀门 时，在 靠近散 热器一 侧应该 与可拆 卸件连 接。散 热器支 管安装 ，应在 散热器 与立管 安装完 毕之后 进行， 也可与 立管同 时进行 安装。 安装时 一定要 把钢管 调整合 适后再 进行碰 头，以 免弄歪 支、立 管。
散热器支管过墙时，除应该加设套管 外，还 应注意 支管不 准在墙 内有接 头。支 管上安 装阀门 时，在 靠近散 热器一 侧应该 与可拆 卸件连 接。散 热器支 管安装 ，应在 散热器 与立管 安装完 毕之后 进行， 也可与 立管同 时进行 安装。 安装时 一定要 把钢管 调整合 适后再 进行碰 头，以 免弄歪 支、立 管。
散热器支管过墙时，除应该加设套管 外，还 应注意 支管不 准在墙 内有接 头。支 管上安 装阀门 时，在 靠近散 热器一 侧应该 与可拆 卸件连 接。散 热器支 管安装 ，应在 散热器 与立管 安装完 毕之后 进行， 也可与 立管同 时进行 安装。 安装时 一定要 把钢管 调整合 适后再 进行碰 头，以 免弄歪 支、立 管。
散热器支管过墙时，除应该加设套管 外，还 应注意 支管不 准在墙 内有接 头。支 管上安 装阀门 时，在 靠近散 热器一 侧应该 与可拆 卸件连 接。散 热器支 管安装 ，应在 散热器 与立管 安装完 毕之后 进行， 也可与 立管同 时进行 安装。 安装时 一定要 把钢管 调整合 适后再 进行碰 头，以 免弄歪 支、立 管。
桥梁风振专题(学习课资)
公开课资
16
桥梁风振概述
公开课资
17
桥梁风振概述
加装风嘴、中央开槽、稳定板，使桥梁截面接近流线型， 避免或推迟漩涡脱落发生，增大竖向振动空气阻尼。
公开课资
18
桥梁风振概述
斜拉索表面制造成凹痕或螺旋线，可以减轻斜拉索风 雨振的程度。
公开课资
19
桥梁风振概述 •机械减振措施
加阻尼器（如TMD，磁流变阻尼器）。怎样达到很好的减 振效果？
公开课资15桥梁源自振概述桥梁风振的减振措施•空气动力学措施
引起桥梁振动的风荷载性质与桥梁外形有关。在不改变桥 梁结构与使用性能的前提下，适当改变桥梁外形或附加一些导 流装置，往往可以减轻桥梁风振。如：
加装风嘴、中央开槽、稳定板，使桥梁截面接近流线型， 避免或推迟漩涡脱落发生，增大竖向振动空气阻尼。
公开课资
6
桥梁风振概述 •斜拉索风雨振
日本名港西大桥（MeikoNishi）、洞庭湖大桥均实测到拉 索在风雨共存的条件下，发生风雨振。称为影响最大的一种桥 梁病害。
公开课资
7
桥梁风振概述
桥梁风振的主要形态
公开课资
8
桥梁风振概述
•气动弹性现象：气流中的弹性体发生变形或振动，从而改变气 流边界条件，引起气流力的变化，反过来又引起弹性体新的变形 与振动，这种气流力与结构相互作用的现象即为气动弹性现象。
•颤振：扭转发散振动或弯扭发散振动。如塔克马桥的桥面扭转 振动，飞机机翼振动
•驰振：细长结构因气流自激作用发生的纯弯曲大幅振动。如结 冰电线振动，塔柱、吊杆、拉索容易产生驰振形象。
公开课资
9
桥梁风振概述
•抖振：气流力受结构振动影响较小，气流力是一种强迫力，主 要是大气紊流导致结构强迫振动。
风振及控制6-颤振PPT课件

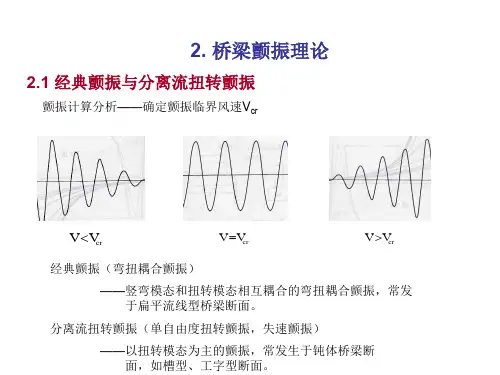

当结构发生振动时，由于周围的绕流受结构变位的干扰而发生变化，导致 作用在结构上的空气力也随时间发生变化。这种作用力由于是伴随结构振动产生 的，称为自激气动力，它是非定常气动力的主要形式。
