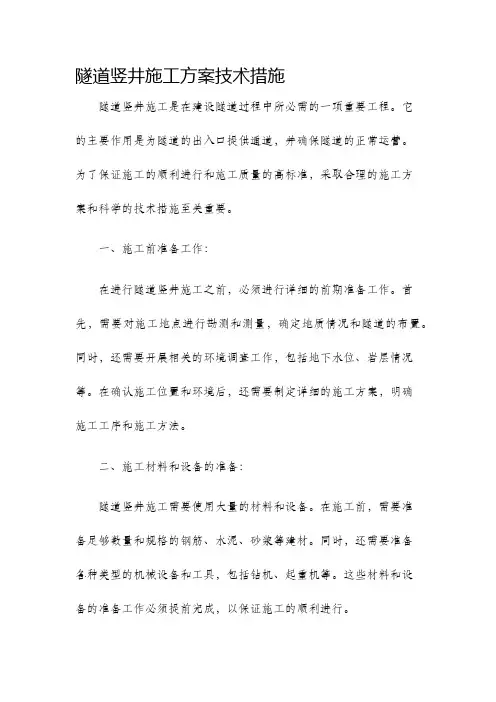

隧道竖井施工方案技术措施

简介：该方案资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。

1、测量放线、监控

（1）开工前，校核坐标点和永久水准点，正确无误后，建立地面坐标系和临时水准点，中心控制点和水准点均应设置固定可靠的栓桩、栓点和明显标志，并在施工中妥为保护，不得拆毁或碰撞。每次使用前应当校核。

（2）测定隧道中心线、附属构筑物位置，并标出与管线冲突的地上、地下构筑物位置。施放施工井开挖边线，堆土堆料界限及临时用地范围。

（3）工作竖井完成后，依据地面坐标系用钢丝垂线法把地面坐标引测到地下，建立地下坐标系统，隧道开挖及模筑中心线用坐标控制。高程用钢尺引测到地下，建立地下高程系，控制隧道施工高程，从而确保隧道的精确贯通。

（4）测量人员必须持证上岗，使用经检验合格的测量仪器。施工中认真做好测量记录，书写正规不得涂改。随着工

程的进展，必须及时做好相应的施工测量和复核工作。

（5）隧道测量：

隧道施工测量：包括地面控制测量，地下控制测量，施工测量三部分组成。

a、地面控制测量：主要是指利用控制点进行施工放线，准确的将井位定出。并采用附合水准线路将高程引至井口，进行复核和拴桩控制，然后由监理进行复核验线。

b、地下控制测量：地下控制测量是指将里程和高程控制点通过竖井传递到竖井底后，向掏挖面方向施测支导线，以便向前较为准确的传递里程和高程。

c、施工测量：开门及进洞10m范围内采用穿线对中、对高，以后每前进2～3m，用经纬仪及水准仪对标高、中线核对一次。

2、施工井采用锚喷混凝土支护

（1）锁口圈梁施工：

a、根据竖井施工要求，为保证结构稳定，在土方挖至圈梁底标高时，在周圈土立面上打设Φ14锚固筋，挂设φ6.5 15×15㎝钢筋网片，喷100mm厚C30砼。

b、圈梁钢筋绑扎前，要提前对主筋及箍筋的形状尺寸进行校正，绑扎时，先按设计要求画出箍筋位置，相邻箍筋开口应相互错开，并与主筋绑扎牢固，不得移位。

c、梁底预留Φ20连接筋，分内外双层设置，环向间距不得大于1.0m，连接筋伸入圈梁的锚固长度不得小于0.8m，打入土中的预留长度不得小于0.5m。

d、模板支设后，应严格按照设计要求检查各部尺寸，找方找正找中，并在模板内侧面提前涂刷脱模剂，但需干净、清洁，不得污染钢筋。模板支设应牢固，且拼缝严密，不得漏浆或移位。

e、钢筋及模板验收合格后，即可进行圈梁砼施工，砼采用现浇砼，标号C30，用振捣捧振捣密实，使用振捣捧时应快入慢出，振捣适宜，切忌过振或漏振，圈梁表面用抹子找平。

f、围护：待砼初凝后，沿圈梁外边缘砌筑一道宽360㎜的闭合砖台，用Mu7.5机砖M7.5水泥浆砌筑，高出原地面50㎜，用于挡土、挡水，在砖台上用铁栏杆进行围护，以确保井下工作人员的安全。

(2) 竖井施工开挖：采用人工开挖，用钢结构龙门架架设5t电葫芦进行土方垂直运输。竖井开挖采用对侧开挖，严禁整体施工，并且侧墙应随开挖随支护以防侧墙壁坍塌下沉。挖至粉细砂层时，为防止塌方，先在竖井四周打入注浆导管（导管为DN32*2.25的钢管），间距30厘米，长2.0米，然后注入改性化学浆液，使竖井四周粉细砂固化，再开挖，每次开挖深度不超过0.8-1.0米。

(3) 竖井井身施工:

a、竖井结构：

锁口圈梁下的井身施工采用锚杆+钢格栅+钢筋网+连接筋+喷射砼进行支护。

b、锚杆：

每开挖一品钢格栅的深度，沿坑壁斜向下往工作坑壁内打入ф22钢筋，钢筋单长1.5米，间距1米呈梅花形布置。

钢架间距：

首榀钢架中心距圈梁底严格按照图纸要求施工，但隧道洞口上皮1.0m范围应该加设至三榀，为保证结构安全，竖井土方及钢架施工每次只能施工一榀，待锚喷砼初凝后再向

下开挖施工。

c、连接筋设置：

钢架的连接筋须与圈梁预留的连接筋焊成一体，连接筋设置分内外两层，搭接单面施焊长度不小于0.18m，并与钢架主筋焊接牢固，焊条采用E4301型，连接筋单根平均长度约为0.9m，采用预留方法，先将多余长度打入土中，以便待下榀钢架施工进行焊接。

d、网片绑扎：

连接筋施焊完成后，沿钢架内主筋外缘周圈铺设钢筋网片，网片采用单面点焊加工，网片搭接采用绑扎：外侧接点全部绑扎，中间接点间隔绑扎，搭接长度不小于100㎜。

e、喷砼：

网构钢架安装完成后，要及时自检，找中、找平，检查结构厚度与焊接情况，并报请监理验收，合格后即可进行C30砼喷射，厚20㎝，喷射要求同于隧道正洞施工，当施工至隧道洞口位置时，沿隧道中线开始预留马头门，中线每侧预留宽度应不小于隧道结构的外尺寸。

f、竖井底板施工：

竖井底板底板砼应与最低一道竖井钢架同时施工，提前预留提升及集水坑位置，但要符合设计图纸要求，并要留够连接筋搭接长度。

施工缝设置橡胶膨胀止水带。

g、隧道洞口施工：

隧道洞口施工之前，在竖井井壁上，沿洞口拱墙外围打入一排小导管，进行超前注浆，固化洞体拱部土层，并在洞口两侧竖向各增设两根Φ20连接筋，连接筋应与洞口上部的竖井闭合钢架连在一起，以保证隧道及竖井的结构稳定。

3、隧道开挖及锚喷

（1）施工原则：“管超前、短开挖、严注浆、强支护、早封闭、勤量测”。

（2）工艺流程：打钢插管-注化学浆液-拱墙开挖-架设网构钢架、钢筋网、纵向连接筋-喷射混凝土-底部开挖-架设网构钢架、钢筋网、纵向连接筋-底部喷射混凝土-背后注浆-水泥砂浆找平层-防水砂浆面层

（3）超前导管：钢管直径为ф32，单长2.25米，钢管前端制成锥形。正常情况下注浆管环向间距为30cm，钻孔
