坡屋顶形式与构成共88页

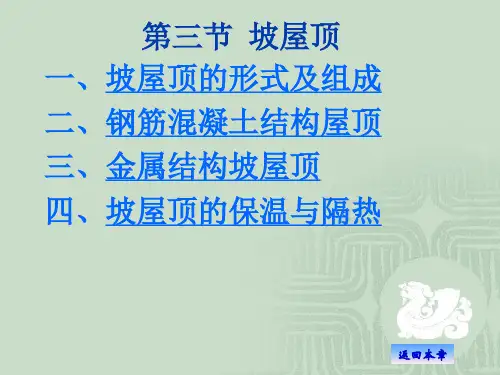

第三节坡屋顶
二．现行坡屋顶
适宜坡度20%~50%。 1、屋面做法 1）窝瓦 2）挂瓦条挂瓦
瓦屋面施工现场
2．檐口构造
（1）纵墙檐口： （2）山墙檐口：山墙挑檐和山墙封檐。 1）山墙挑檐也称悬山。钢筋混凝土板从山墙出 挑，并用1:2.5水泥砂浆抹封檐。 2）山墙封檐包括硬山和出山。 硬山是山墙与屋面平齐。 出山是山墙高出屋面。
纵墙檐口
山墙檐口
3、屋脊与天沟
（1）屋脊：用1:1:4混合砂浆粘贴脊瓦。 （2）天沟：镀锌铁皮两边包钉在瓦下的木条上。 钢筋混凝土屋面板天沟做防水层。 4、斜屋顶窗：做好窗本身的防水、排水，洞口周围 与屋面之间的防水。
四、坡屋顶的保温与隔热
（一）坡屋顶的保温 （1）钢筋混凝土结构坡屋顶 结构层下粘贴聚苯板；瓦材与屋面板之间铺设保温 层；顶棚上铺保温材料。 （2）金属压型钢板坡屋面 板上铺保温材料，上做防水；金属夹心板。 （3）采光屋顶的保温 PC中空板或中空玻璃，保温型材做骨架。

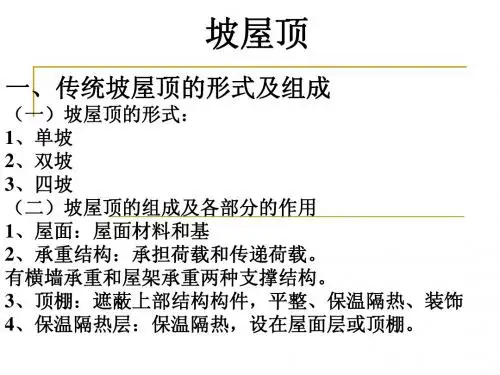

坡屋顶
一、传统坡屋顶的形式及组成
（一）坡屋顶的形式： 1、单坡 2、双坡 3、四坡 （二）坡屋顶的组成及各部分的作用 1、屋面：屋面材料和基 2、承重结构：承担荷载和传递荷载。 有横墙承重和屋架承重两种支撑结构。 3、顶棚：遮蔽上部结构构件，平整、保温隔热、装饰 4、保温隔热层：保温隔热，设在屋面层或顶棚。
（二）坡屋顶的隔热
（1）通风隔热 结构层下吊顶，并设通风口；屋面上设老虎 窗；吊顶上部空间组织穿堂风。 （2）材料隔热 改变屋面材料的物理性能实现隔热。
老虎窗通风
坡屋顶穿堂风
山墙上设百页窗
横墙承重
按屋顶的坡度要求，横墙上部砌成三角 形，在墙上直接搁置檀条，尽可能一致， 檀条常用木材和钢筋砼制作，木檀条跨度在 4m以内，钢筋砼檀条跨度最大可达6m。
坡屋顶形式及构成 PPT课件
上部砌成三角形，在墙上直接搁置檩条来承受屋面重量 的一种结构方式。这种承重方式又称横墙承重或硬山搁 檩。
17
山墙支承坡屋顶
18
横墙承重构造简单，施工方便、节约木材， 有利于屋顶的防火和隔音，适用于开间为4.5m 以内，尺寸较小的房间，如住宅。宿舍、旅馆等。
25
无檩 体系
将屋面板 直接搁在 山墙、屋 架或屋面 梁上，瓦 主要起造 型和装饰 的作用
26
二、钢筋混凝土结构屋顶
钢筋混凝土坡屋顶分类 ➢预制装配式：装配式结构是在山墙、屋面梁或屋架上 放置屋面板作为结构层，一般用于坡度较小的坡顶。 ➢现浇整体式：采用现浇的板式或梁板式结构，能形成
较大的坡度。 （一）钢筋混凝土平瓦屋面的构造
（二）油毡瓦屋面
27
平瓦
平瓦 由粘土浇 结而成
28
（一）钢筋混凝土平瓦屋面的构造
平瓦有粘土平瓦和水泥平瓦。适宜排水坡度为20%～50%，坡度大 于50%时需加强固定。 1.屋面做法 2.檐口构造 3.屋脊和天沟 4.斜屋顶窗
29
1.屋面做法
➢将钢筋混凝土板既作为结构层又作为屋面基层，上面盖瓦。 ➢瓦的铺设可以根据屋面坡度选用卧瓦或挂瓦。 ▪卧瓦：在屋面板上抹水泥砂浆或石灰砂浆将瓦粘结。 ▪挂瓦：坡度较大屋顶用挂瓦条（钢挂瓦条和木挂瓦条）挂 瓦，构造做法是钢筋混凝土屋面板上用水泥钉钉挂瓦条，平 瓦钻孔用双股铜丝绑于挂瓦条上，瓦下坐混合砂浆。 见下页图
顶
的 基 本 构 造
曲面屋ຫໍສະໝຸດ 坡 屋平 屋 顶屋面 顶
承重结构 顶棚
顶
12
图8-31 坡屋顶的组成
13
二，坡屋顶的结构体系
房屋建筑构造课件第8章第3节坡屋顶
（2）梁架支撑体系 梁架支撑体系是用梁柱组成排架，檩条搁置梁间与排架一 起组成完整的骨架体系。整体性和抗震性较好，是我国传统建筑的结构形式，如图832b所示。
8 屋顶
图8-3２坡屋顶结构的有檩体系
8 屋顶
压型金属板屋面中，针对檐口、檐沟、屋脊、天沟、山墙、泛水和变形缝等部位 都有相应的压型金属板配件。用拉铆钉或自攻螺钉将相应配件固定在结构上即可，如 图8-51所示。
图8-51压型钢板屋面ａ）檐口ｂ）檐沟
8 屋顶
图8-51压型钢板屋面ｃ）屋脊ｄ）泛水
8 屋顶
（三）透光屋面
透光屋面既具有一般屋面的隔热、防水的功能，又能透过光线，可以整个屋面采 光，也可部分屋面采光，在宾馆、商场、酒店、住宅、体育及娱乐设施等各类建筑中 都有广泛应用。各式各样新的透光材料的出现，克服了原有玻璃的缺点，扩大了透光 屋面的使用范围，透光屋面也成了新建筑的一种时尚。
２.无檩体系
直接将屋面板以一定坡度搁置在墙、柱、梁或屋架上，构成装配式坡屋顶结构。 屋面板材多用钢筋混凝土板，也可选其他板材。另外，也可用现浇整体式的施工方法 ，将屋面板与其他屋面支撑构件浇筑成一体化的钢筋混凝土结构屋面，结构布置可参 考现浇式钢筋混凝土楼板，其结构整体性要优于装配式坡屋顶，如图8-33所示。
（2）块瓦型钢板彩瓦屋面细部构造 挑并用彩板封檐，如图8-46所示。
自由落水檐口和天沟排水檐口处，瓦要出
图8-46块瓦型钢板彩瓦屋面檐口
8 屋顶
山墙挑檐用彩板压顶封檐，如图8-47所示 。 彩板屋脊、彩板封檐、彩板泛水等用钉铆件与彩瓦相连，如图8-48、图8-49所示 。
坡屋顶构造.PPT
•.
•23
•.
•24
•.
•25
•.
•26
坡屋面各部位名称
•.
•1
坡屋顶的组成
1.屋面层(各种瓦材及挂瓦件等) 2.承重结构(横墙、屋架、檩条、钢筋混凝土梁板等) 3.保温隔热层 4.顶棚层
•.
•2
坡屋顶的结构形式与屋面层
1.山墙支承结构(硬山搁檩)
横墙(山墙)砌筑成山尖形，檩条搁在山墙上 形成坡屋顶结构。
•.
•3
2.屋架支承形式
将三角形或梯形的屋架搁在纵墙上，檩条搁在
预应力槽形板
•.
•11
预应力自防水F形板屋面
•.
•12
现浇钢筋混凝土坡屋面构造
用钢筋混凝土浇筑坡屋顶梁板，板面上做防水卷材层再贴 挂各种瓦材和面砖。
•.
ቤተ መጻሕፍቲ ባይዱ•13
•.
•14
•.
•15
钢筋混凝土坡屋面节点构造
1.纵墙挑檐构造 2.纵墙挑檐沟构造
•.
•16
硬山封檐构造 出山泛水构造
•.
•17
屋脊(正脊、平脊)构造 斜脊构造
屋架上形成坡屋顶结构。
•.
•4
3.平瓦屋面层构造
——冷滩瓦屋面、木望板瓦屋面。
•.
•5
•.
•6
•.
•7
•.
•8
•.
•9
预制挂瓦板平瓦屋面
——在山墙或屋架上搁置挂瓦板，挂瓦板上挂平瓦。
•.
•10
预应力屋面板屋面 ——在屋架上搁置预应力屋面板，屋面板上铺贴瓦材或卷材
防水层。若为自防水构件，只需处理缝隙防水。
•.
•18
第三节坡屋顶构造
第三节坡屋顶构造第三节坡屋顶构造一、坡屋顶的组成1．承重结构2．屋面3．顶棚4．保温隔热层二、坡屋顶承重结构坡屋顶承重结构般可分为桁架结构，梁架结构和空间结构：我国坡屋面主要采用桁架结构，故小节以桁架结构为主讲述。
桁架多为三角形屋架，檩条纵向搁置在屋架上或小开间时直接搁置在内、外横墙，使檩条和屋架组成屋面承重结构。
1．檩条的布置及类型2．承檩结构形式1)山墙承檩2)屋架承檩三、坡屋顶屋面构造1．机平瓦屋面机平瓦屋面构造做法：根据使用要求不同，有冷滩瓦屋面，屋面板(木或混凝土板)瓦屋面，纤维板瓦屋面。
基层为屋面板的瓦屋面有木屋面板和钢筋混凝上屋面板两类。
1)木屋面板瓦屋面也称木望板瓦屋面，其构造做法是：先在檩条上铺厚度为15～20mm木板，根据需要也采用拼缝搭接密铺或留缝铺设，然后木板上干铺一层油毡，油毡必须平行于屋脊由下向上压接铺设、以避免雨水渗入室内。
2)纤维板或芦席瓦屋面3)钢筋混凝土板瓦屋面2．机平瓦屋面细部构造1)纵墙挑檐构造2)山墙檐口构造3)天沟和斜沟4)檐口顶棚构造彩色压型钢板屋面防水材料根据其功能构造分为单层彩板和保温夹心彩板。
2)保温夹心屋面板彩色压型钢板屋面金属瓦屋面是用镀锌铁皮或铝合金瓦做防水层的一种屋面，主要用于大跨度建筑的屋面。
彩色压型钢板屋面简称彩板屋面，根据彩板的功能构造分为单层彩板和保温夹芯彩板。
单彩板单彩板屋面大多数将彩板直接支承于檩条上，一般为槽钢、工字钢或轻钢檩条。
檩条间距视屋面板型号而定，一般为1.5～3.0m。
屋面板的坡度大小与降雨量、板型、拼缝方式有关。
一般不小于3°。
保温夹芯板屋面保温夹芯板是由彩色涂层钢板作表层，自熄性聚苯乙烯泡沫塑料或硬质聚氨酯泡沫作芯材，通过加压加热固化制成的夹芯板。
保温夹芯板屋面坡度为1/6～1/20，在腐蚀环境中屋面坡度应≥1/12。
保温夹芯板板缝处理夹芯板与配件及夹芯板之间，全部采用铝拉铆钉连接，铆钉在插入铆孔之前应预涂密封胶，拉铆后的钉头用密封胶封死。
坡屋顶
（4）板的搭结
（1）檐口与檐沟
图8-42 金属压型钢板屋面檐口与檐沟的构造
p186ቤተ መጻሕፍቲ ባይዱ8-54 （2）泛水
图8-54 d 金属压型钢板屋面泛水构造
（4）板的搭接
图8-45 金属压型钢板屋面搭接构造
返回
（二）透光屋面
透光屋面既具有一般屋面的隔热、防水
的功能，又能透过光线，在宾馆、商场、
酒店、住宅、体育等建筑中都有广泛应
1.
（1）纵墙檐口
根据排水的要求可做成有组织排水和自由落水两种 见图8-33
图8-33 纵墙檐口
（2）山墙檐口
山墙檐口构造
硬山 出山
是将山墙与屋面平齐并且包住檐口 是将山墙高出屋面包住檐口 将屋面挑出山墙
悬山
（2）山墙檐口
1）悬山：又称山墙挑檐。可用钢筋混凝土板出挑，平瓦 在山墙檐边隔块锯成半块，用1：2.5水泥砂浆抹成高
80～100mm、宽100～120mm左右的封边，称“封山压边” 或瓦出线。 2）硬山和出山：合称山墙封檐 硬山：屋面和山墙平齐或者挑出一二皮砖，用水泥砂浆 抹瓦出线。 出山： 将山墙高出屋面，高度达500mm以上者可作封火
墙，在山墙与屋面交接处做泛水 见下页图
屋顶类型
屋顶类型
硬山或出山
水泥石灰麻刀砂 浆 小青瓦
铆钉或自攻螺栓连接固定。
板的铺设应采用错缝法，错开一到两波，以避免纵横
重叠四块板的搭接。
纵向搭接处上下两块板均应伸至支架上，并做到顺水
搭接，横向搭接应与主导风向一致。
连接紧固件一般要设在波峰上，外露钉头或螺栓帽均
返回
需做防水处理。
2.金属压型屋面细部构造
（1）檐口与檐沟
坡屋顶
（3）泛水 在泛水处，油毡可沿基层与山墙的八字坡铺贴，高度不小于250mm，
铺贴前先做卷材防水附加层，墙面上用镀锌钢板覆盖收头部位，镀锌
5.斜屋顶窗
大坡度的坡屋顶建筑中往往利用上部空间作房间，称为阁 楼，阁楼上设斜屋顶窗进行采光和通风。
斜屋顶窗本身应做好防水、排水外，更要做好洞口周围与
屋面之间的防水。
油 毡 瓦 屋 面
油毡瓦是以玻璃纤维为胎基经浸涂石油沥清后，面层热压天然各色彩砂，背
面撒以隔离材料而制成的瓦状片材。 瓦的形状有方形和圆形，尺寸为1000mm×333mm，厚度＞2.8mm。 油毡瓦屋面适用于坡度大于20%的屋面。 1.油毡瓦的铺设 油毡瓦在木板基层上的铺设： 基层上先铺一层玻璃纤维油毡，从檐口部往上用油毡钉铺钉，钉帽应在垫毡下
（3）材料隔热（反射隔热） 通过改变屋面材料的物理性能实现隔热，如提高金属屋面板的反射效
率，采用低辐射镀膜玻璃、热反射玻璃等。
3.檐口构造
檐口按位置可分为纵墙檐口和山墙檐口。
（1）纵墙檐口
根据排水的要求可做成 有组织排水和自由落水 两种。
（2）山墙檐口 山墙檐口构造
硬山 出山
悬山
是将山墙与屋面平齐并且包住檐口
• 砖墙承重
• 屋架承重
• 梁架承重
• 空间结构支承坡屋顶：大跨度建筑
• 无檩体系
5.3.3 坡屋顶的屋面
• 5.3.3.1 坡屋顶屋面的名称
• 5.3.3.2坡屋顶屋面
近年来坡屋顶较常采用钢筋混凝土材料做基层，用防水材料防水的坡屋面。 坡屋顶屋面过去还采用各种瓦材，如平瓦、波形瓦、小青瓦等作为屋面防水 材料。也有不少采用金属瓦屋面、彩色压型钢板屋面等。
• （1）冷摊瓦屋面，即在椽条上钉挂瓦条后直接挂瓦，冷摊瓦屋面构 造简单、经济，但雨雪容易飘入，保温效果差，故北方应用较少。 • （2）屋面板平瓦屋面是在檩条上铺钉15~20mm厚的木望板（亦称屋 面板），望板可采取密铺法（不留缝）或稀铺法（望板间留20mm左 右宽的缝），这种做法比冷摊瓦屋面的防水、保温隔热效果要好，多 用于质量要求较高的建筑物中。
坡屋顶
坡屋顶的屋面
坡屋顶屋面的名称
——基层为钢筋混凝土坡屋 面的构造组成及材料
坡屋顶屋面
——平瓦屋面
——钢筋混凝土板瓦屋面 ——波形瓦屋面
坡屋顶屋面的名称
基层为钢筋混凝土坡屋面的构造组成及材料
• （1）基层——采用现浇钢筋混凝土板基层， 由单项工程结构设计确定。 • （2）找平层 1> 铺设卷材或涂膜防水层的水泥砂浆找平层 2> 钉铺块瓦挂瓦条或钉粘油毡瓦的细石混凝 土找平层。
坡屋顶的保温和隔热
• 坡屋顶的保温——保温层一般布置在瓦材 与檀条之间或吊顶棚上面。保温材料可根 据工程具体要求选用松散材料、块体材料 或板状材料。在一般的小青瓦屋面中，采 用基层上满铺一层黏土稻草泥作为保护层， 小青瓦片粘结在该层上。在平瓦屋面中， 可将保温层填充在檀条之间。在设有吊顶 的坡屋顶中，常常将保温层设置在顶棚上， 可收到保温隔热双重作用。
基层为钢筋混凝土坡屋面的构造组成及材料
• （3）防水层 1> 卷材防水层 2> 涂膜防水层 3> 用作涂膜防水层附加层的胎体增强材料， 采用无纺聚酯纤维布 4> 密封膏 （4）保温隔热层和隔气层
平瓦屋面
黏土平瓦 平瓦额外形和尺寸 水泥平瓦
平瓦屋面
• 冷摊瓦屋面——在椽条上钉挂瓦条后直接 挂瓦。构造简单，经济，但是雨雪容易飘 入，保温效果差，故北方应用较少。 • 屋面板平瓦屋面——在檀条上铺钉15~20厚 的木望板，望板可采用密铺法和稀铺法。 这种做法比冷摊瓦屋面的防水、保温隔热 效果要好，多用于质量较高的建筑物中。
坡屋顶形式及构成
坡屋顶形式及构成坡屋顶是一种常见的屋顶形式，它广泛应用于住宅、商业建筑和公共建筑中。
坡屋顶的构成有三个主要部分：屋顶桁架、屋顶覆盖材料和屋顶排水系统。
以下是对这些部分的详细解释。
1.屋顶桁架：坡屋顶的桁架是支撑整个屋顶结构的骨架。
它通常由水平的梁和斜面上的斜梁组成。
梁一般位于屋顶的底部，起到了支撑和稳定屋顶的作用。
斜梁则位于梁的上方，它们的斜度决定了屋顶的坡度。
常见的屋顶桁架材料包括木材、钢材和混凝土。
2.屋顶覆盖材料：屋顶覆盖材料是用于覆盖屋顶桁架的材料，以防止水、雨、雪和其他外部元素对屋顶的侵蚀。
常用的屋顶覆盖材料有瓦片、沥青瓦、金属板和屋顶瓦等。
这些覆盖材料通常有耐久性强、防水性好、保温性能优越的特点，能够有效地保护建筑物免受自然环境的侵害。
3.屋顶排水系统：坡屋顶的排水系统主要包括屋顶排水槽、排水管道和排水口等部分。
这些部件的作用是将屋顶上的雨水导向屋顶边缘的排水口，以防止水在屋顶上积聚和渗透进建筑物内部。
排水系统的设计和安装要考虑到屋顶的坡度以及附近的地形和排水条件，以确保屋顶排水的顺畅和有效。
另外，值得一提的是，坡屋顶的形式还包括不同的坡度。
坡度是指屋顶斜面的倾斜程度，可以是陡峭的，也可以是较缓的。
陡峭的坡屋顶有助于快速排水，适用于多雨的地区；而较缓的坡屋顶具有更好的视觉效果，适用于平原地区。
总结起来，坡屋顶的构成主要包括屋顶桁架、屋顶覆盖材料和屋顶排水系统。
屋顶桁架提供支撑和稳定，屋顶覆盖材料用于防水和保护建筑物，屋顶排水系统用于排除屋顶上的雨水。
坡屋顶的形式还可以根据坡度的不同来分类。
坡屋顶形式及构成
• 引言 • 坡屋顶的形式 • 坡屋顶的构成 • 坡屋顶的应用 • 结论
01
引言
主题简介
坡屋顶形式
介绍坡屋顶的基本形式，包括单 坡、双坡、四坡等。
构成元素
阐述坡屋顶的构成元素，如屋面 、屋脊、檐口等。
坡屋顶的重要性
历史传承
强调坡屋顶在中国传统建筑中的历史 地位和传承价值。
功能与优势
分析坡屋顶在排水、保温隔热等方面 的功能和优势，以及在现代建筑中的 应用。
02
坡屋顶的形式
庑殿顶
总结词
庑殿顶是中国古代建筑中最高级的屋顶形式，特点是前后左右四个坡面均呈弧 形，且四个面全部为瓦面。
详细描述
庑殿顶由一条正脊和四条垂脊组成，正脊两端有龙吻，四条垂脊上装饰有仙人、 龙、凤、狮子等吉祥图案。这种屋顶形式常用于宫殿、庙宇等重要建筑，以显 示其庄重、肃穆的氛围。
能够实现能源的可持续利用。
绿色坡屋顶还具有良好的保温、 隔热性能，能够降低建筑能耗，
提高建筑的节能性能。
05
结论
坡屋顶的未来发展
绿色生态
随着环保意识的增强，坡屋顶在 未来将更加注重绿色生态设计， 采用环保材料和节能技术，降低 能耗和碳排放，提高建筑的可持
续性。
智能化
随着科技的进步，坡屋顶将与智 能化技术相结合，实现智能化控 制和管理，提高建筑的舒适度和
石板
天然石有铝板、钢板、铜 板等，具有良好的耐久性 和防水性能。
屋顶装饰
屋脊装饰
天窗
常见的有脊筒、脊瓦、脊雕等，起到 装饰和加固的作用。
增加室内采光，同时起到通风和装饰 的作用。
檐口装饰
常见的有檐口挂板、檐口滴水等，起 到装饰和排水的作用。
