数控铣床加工工艺

数控铣床加工工艺
① 对曲率变化较小的 变斜角面,用x、y、z 和A四坐标联动的数控 铣床加工,如图4-5所 示为用立铣刀直线插 补方式加工的情况。
② 对曲率变化较大的变斜角面,用x、y、z和 A、B五坐标联动的数控铣床加工,如图4-6所 示。也可以用鼓形铣刀采用三坐标方式铣削 加工,,所留刀痕用钳工修锉抛光去除,如
第四章 数控铣床加工工艺
零件上如有统一的定位基准,便可保证在零件多次装夹后各加工表面之 间的位置精度。其定位基准能保证零件定位稳定可靠,便没有基准不重合 误差。
(6)要研究分析零件的毛坯和材料
材料是否具有较好的加工工艺性能,硬度、热处理状态是怎样的? 毛坯的余量是否足够,是否均匀,毛坯的安装定位平面是否方便可靠。
第四章 数控铣床加工工艺
第二节 数控铣削加工工艺的制订
一、零件的工艺分析
(1)要彻底读懂图样
零件图样的尺寸是否标注全,有无漏、多尺寸的情况,有无封闭 尺寸,尺寸的标注法是否方便编程,零件结构是否表示清楚了, 视图是否完整,各几何元素间的相互关系(如相切、相交、垂直 和平行等)是否明确。
(2)要分析透零件的加工工艺性
研究零件的被加工表面是否适于数控铣床 加工,被加工表面是否太厚,内转接圆弧R 是否太小。如图4-11所示,当R<0.2H(H 为被加工内轮廓面的最大厚度)时,其加工 工艺性不好。即刀具被迫采用小直径而使得 其刚性太差,需采取多次分层切削加工。
第四章 数控铣床加工工艺
如图d= D-2r铣刀 端刃铣削平面的 面积越大,则加 工平面的能力越 强,因而,铣削 工艺性越好。
图4-12 零件槽底平面圆弧对加工工艺 的影响
一个零件上内壁转接圆弧半径尺寸的大小和一致性,影响加工 能力、加工质量和换刀次数等 。
第四章 数控铣床加工工艺

数控铣削加工工艺PPT课件

数控铣削加工工艺PPT课件
压板的影响,但精确度不高。
定中心装夹 a) 用三爪自定心卡盘装夹 b) 用两顶尖装夹 c) 用自定心虎钳装夹
ห้องสมุดไป่ตู้、组合夹具
组合夹具的基本特点是满足标准化、 系列化、 通 用化的要求,具有组合性、 可调性、 柔性、 应急性和 经济性,使用寿命长,能适应产品加工中的周期短、 成本低等要求,比较适合在加工中心上应用。
数控夹具的调整 a) 平移式 b) 回转式 c) 复合式
1—定位支撑 2—钩形压板 3, 7—滚珠丝杠副 4—步进电动机 5, 6—齿轮 8—滑座 9—活动定位销
平移式自调数控夹具
数控夹具还有哪几种? 数控车床上有吗?
5. 专用夹具
l一夹具体 2一压板 3、7一螺母 4、5一垫圈 6一螺栓 8一弹簧 9一定位键 10一菱形销 11一圆柱销
双刃镗刀分类
结构特点不同
整体式(Ⅰ和Ⅱ) 模块式 (Ⅲ和Ⅳ)
工作特点不同 尺寸是否可调
浮动式(Ⅰ) 固定式(Ⅱ,Ⅲ,Ⅳ) 可调式(Ⅰ, Ⅲ,Ⅳ)
不可调式(Ⅱ)
可转位双刃镗刀的特点及适用场合见表4—3。
(2) 镗刀刀头 分为粗镗刀刀头和精镗刀刀头。
粗镗刀刀头
精镗刀刀头
将精镗刀刀头旋转一周,刀头在半径方向 上移动多少?镗孔直径变化多少?
第一节 工件在数控铣床/ 加工中心上的装夹
一、 工件的夹紧
1. 夹紧装置应具备的基本要求
(1) 夹紧过程可靠,不改变工件定位后所占据的正确位置。 (2) 夹紧力的大小适当,既要保证工件在加工过程中其位置 稳定不变, 振动小,又要使工件不会产生过大的夹紧变形。 (3) 操作简单、 方便、 省力、 安全。 (4) 结构性好, 夹紧装置的结构力求简单、 紧凑,以便于制 造和维修。

数控机床加工工艺第6章数控铣床加工工艺PPT课件

数控机床加工工艺第6章数控铣床加工工艺PPT课件

(2)零件尺寸所要求的加工精度、尺寸公差是否都可 以得到保证?
(3)内槽及缘板之间的内转接圆弧是否过小?
(4)零件铣削面的槽底圆角或腹板与缘板相交处的圆 角半径r是否太大?
(5)零件图中各加工面的凹圆弧(R与r)是否过于零乱, 是否可以统一?
(6)零件上有无统一基准以保证两次装夹加工后其相 对位置的正确性?
(3)零件铣槽底平面时,槽底圆角半径r不要
过大。 (4)应采用统一的基准定位。在有关的铣削件
的结构工艺性实例见表6-1。
(a) R较小
(b) R较大
图6-11 内槽结构工艺性对比
(a) r较小
(b) r较大
图6-12 零件槽底平面圆弧对铣削工艺的影响
3.零件毛坯的工艺性分析
(1)毛坯应有充分、稳定的加工余量。 经验表明,数控铣削中最难保证的是加工 面与非加工面之间的尺寸,在零件图样注 明的非加工面处也增加适当的余量。
(2)平面加工方法的选择 在数控铣床上加工平面主要采用端铣 刀和立铣刀加工。粗铣的尺寸精度和表面粗糙度一般可达
IT11~IT13,Ra6.3~25;精铣的尺寸精度和表面精糙度一 般可达IT8~IT10,Ra1.6~6.3。
(3)平面轮廓加工方法的选择通常采用3坐标数控铣床进行两轴 半坐标加工。
(4)固定斜角平面加工方法的选择 固定斜角平面是与水平成成 一固定夹角的斜面,常用的加工方法如下:
1.加工方法的选择
对于数控铣床,应重点考虑几个方面:能保证零件的加工精 度和表面粗糙度的要求;使走刀路线最短,既可简化程序段, 又可减少刀具空行程时间,提高加工效率;应使数值计算简 单,程序段数量少,以减少编程工作量。
(1)内孔表面加工方法的选择
在数控铣床上加工内孔表面加工方法主要有钻孔、扩孔、铰 孔、镗孔和攻丝等,应根据被加工孔的加工要求、尺寸、具 体生产条件、批量的大小及毛坯上有无预制孔等情况合理选 用。

数控加工工艺教程PPT课件

数控加工工艺教程PPT课件

总结
数控加工工艺的发展历程
从传统的手动加工到现代的数控加工, 技术的不断进步使得加工效率和精度 得到了显著提升。
数控加工工艺的应用领域
从机械制造到航空航天,数控加工工 艺在各个领域都得到了广泛应用,为 产业的发展做出了巨大贡献。
数控加工工艺的基本原理
介绍了数控加工工艺的基本原理,包 括数字控制技术、加工参数设置、加 工路径规划等方面的知识。
工件装夹
冷却液使用
工件装夹是数控加工中的重要环节,合理 的装夹方式可以减少加工误差,提高加工 精度。
冷却液在数控加工中起到冷却、润滑和清 洗的作用,可以有效降低切削温度,减少 刀具磨损,提高加工表面质量。
03 数控加工工艺流程
零件图工艺分析
总结词
零件图工艺分析是数控加工的第一步,主要对零件图样进行审查,确保其符合加 工要求。
数控编程的基本概念
01 02
数控编程定义
数控编程是数控加工准备阶段的主要内容之一,它是以零件图样为基础, 根据零件的工艺要求,利用数控编程语言,按照规定的格式和标准,编 写零件的加工程序的过程。
数控编程的步骤
分析零件图样、确定加工工艺、建立数学模型、编写加工程序、程序校 验与修改。
03
数控编程的方法
模具类零件的数控加工实例
总结词:质量保障
详细描述:在模具类零件的数控加工中,质量保障是非常重要的。为了提高加工质量和效率,可以采 用先进的测量和控制技术,如三坐标测量机、激光干涉仪等,对工件进行精确测量和误差补偿;同时 ,要加强生产过程的监控和管理,确保各道工序的加工质量和稳定性。
07 总结与展望
详细描述
数控加工中常用的刀具种类包括铣刀、钻头、车刀、铰刀等,每种刀具都有不同的切削原理和应用范 围。在选择刀具时,需要考虑刀具的材料、切削刃的几何形状、切削用量和刀具使用寿命等因素,以 确保加工质量和效率。

第五单元--数控加工ppt课件

第五单元--数控加工ppt课件

课题一 数控车加工
子课题4 数控车综合训练
一、课题图
车球头轴零件。
球头轴零件加工实例
二、准备过程
1.选择机床:FANUC 0i系统CKA6140型数控车床。 2.材料:φ45mm×80mm,45钢。 3.工具、量具、刀具
三、工件加工过程
加工工艺分析 1. 分析零件图样
(1)尺寸精度 (2)几何精度 (3)表面粗糙度
2.编程原点的确定
由于工件在长度方向的要求较低,根据编程原点的确定原则, 该工件的编程原点取在工件的左、右端面与主轴轴线相交的交点 上。
3.数控加工工艺过程
4.选择刀具及确定切削用量
四、程序编制
五、注意事项 1.严格遵守安全操作规程。 2.不准做与以上训练内容无关的其他操作。 3.操作必须按规定步骤和要求进行。 4.练习完毕,认真擦拭机床,使机床返回零 点位置,关闭机床电源开关。
7.关机操作
(1) 检查操作面板上的循环启动灯是否关闭。 (2) 检查数控机床的移动部件是否都已停止。 (3) 如有外部输入/ 输出设备接到机床上,先关外部设 备的电源。 (4) 检查完毕,按下急停键,再按下“POWER O FF” 键,关机床电源,切断总电源。
四、注意事项 1.严格遵守安全操作规程。 2.不准做与以上训练内容无关的其他操作。 3.操作必须按规定步骤和要求进行。 4.练习完毕,认真擦拭机床,使机床返回零点 位置,关闭机床电源开关。
课题二 数控铣加工
子课题2 铣外轮廓零件
一、课题图
外轮廓零件
二、准备过程
1.根据图样要求确定加工工艺
(1) 加工方式。 此零件的加工部位主要是上表面及两侧面 外轮廓,采用立铣方式。
(2) 加工设备。FANUC0i数控系统的立式加工中心。 (3) 毛坯材料。材料为45钢,规格为100mm×80 mm×16mm。 (4) 加工刀具。根据零件的外形和加工要求选择刀具,T1 为ϕ80mm的盘形铣刀,T2为ϕ20mm的立铣刀,T3为ϕ 12mm的立铣刀。 (5) 夹具选用。选用机用虎钳装夹零件。

典型零件的数控铣削加工工艺ppt课件

典型零件的数控铣削加工工艺ppt课件

数量 刀长/mm
加工表面
Φ6高速钢立铣刀 1
20
粗加工凸轮槽内外轮廓
2 T02 Φ6硬质合金立铣刀 1
20
精加工凸轮槽内外轮廓
编制
审核
批准
共页 第页
火灾袭来时要迅速疏散逃生,不可蜂 拥而出 或留恋 财物, 要当机 立断, 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
六、确定切削用量
火灾袭来时要迅速疏散逃生,不可蜂 拥而出 或留恋 财物, 要当机 立断, 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去

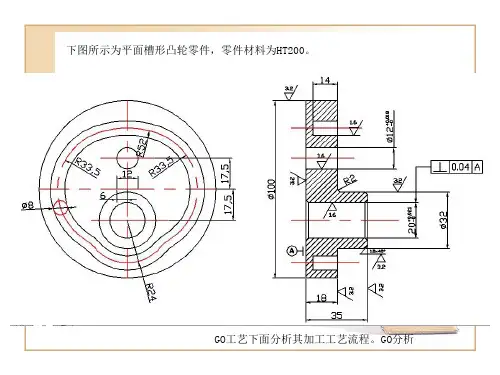

二、制定工艺过程
• ①普通铣床:铣底平面。GO • ②立式钻床:钻中心孔,钻、镗Φ20、
Φ12两个孔。GO • ③数控铣床:粗铣凸轮槽内外轮廓。GO • ④数控铣床:精铣凸轮槽内外轮廓。GO • ⑤钳工:矫平底面、表面光整、尖边倒
角。 • ⑥表面处理
火灾袭来时要迅速疏散逃生,不可蜂 拥而出 或留恋 财物, 要当机 立断, 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
三、确定装夹方案
• 根据零件的结构特点,加工 Φ20、Φ12两个孔时,以底面A 定位(必要时可设工艺孔), 采用螺旋压板机构夹紧。
• 加工凸轮槽内外轮廓时,采用 “一面两孔”方式定位,即以 底面A和Φ20、Φ12两个孔为定 位基准,装夹示意图如下图所 示。
主轴转速 进给速度 背吃刀量 /(r/min) /(mm/min) /mm
1 一面两孔定位,粗 T07 铣凸轮槽内轮廓
2 粗铣凸轮槽外轮廓 T07
3 精铣凸轮槽内轮廓 T08
4 精铣凸轮槽外轮廓 T08
编制
审核
Φ6
Φ6 Φ6 Φ6 批准

精品课件-精品课件--数控加工工艺核-第2章

精品课件-精品课件--数控加工工艺核-第2章

模块二 数控铣削加工工艺
(1) 铣削粗基准平面。 (2) 将粗铣过底面的零件翻身装夹,铣削上表面(先粗后 精)。 (3) 粗铣深8 mm的内槽。 (4) 精铣深8 mm的内槽底面;精铣深8 mm的内槽侧壁。 (5) 粗铣深13 mm的内槽和Φ20 mm孔。 (6) 精铣深13 mm的内槽和Φ20 mm孔。 (7) 钻中心孔。 (8) 钻M10螺纹底孔。 (9) 攻M10螺纹。 (10) 去尖边毛刺。 3. 拟定刀具卡 4.拟定加工工序卡
模块二 数控铣削加工工艺
加工工艺分析 该零件材料为钢,切削加工性能较好。根据分析,先粗铣加 工四个凹槽后再对其进行精加工,完成后再加工通孔。同时以 底面定位,提高装夹刚度以满足通孔表面的垂直度要求。 加工工艺制定 1. 确定装夹方案 该零件外形为规则的长方体,可选用机用平口虎钳装夹。 2.选择刀具并确定切削参数 3.安排工步顺序及工艺 工序设计如下: (1) 准备一个毛坯,四侧面已加工过,长、宽已满足图中 尺寸要求。 (2) 粗铣定位基准面(底面)。
1.4 数控铣削加工工艺的制定 工序和装夹方案的确定 1.加工工序的划分 经常使用的有以下几种方法:刀具集中分序法,粗、精加工 分序法,加工部位分序法。 2.零件装夹和夹具的选择 在数控加工中,既要保证加工质量,又要减少辅助时间,提
模块二 数控铣削加工工艺
2. 常用铣刀的种类 数控铣削常用铣刀有:面铣刀、立铣刀、模具铣刀、键槽铣 刀、鼓形铣刀、玉米铣刀、成形铣刀等。 3. 铣刀的选择 铣刀类型应与被加工工件的表面形状与尺寸相适应。加工较 大的平面应该选择面铣刀;加工凹槽、较小的台阶面及平面轮 廓应选择立铣刀;曲面加工常采用球头铣刀;加工曲面较平坦 的部位常采用环形铣刀;加工空间曲面、模具型腔或凸模成形 表面多选用模具铣刀;加工封闭的键槽选择键槽铣刀;加工变 斜角零件的变斜角面应选用鼓形铣刀;加工各种直的或圆弧形 的凹槽、斜角面、特殊孔等应选用成形铣刀;加工毛坯表面或 粗加工孔可选择镶硬质合金的玉米铣刀。数控铣床上使用最多 的是可转位面铣刀和立铣刀。

数控铣床操作培训课件PPT(共 66张)

数控铣床操作培训课件PPT(共 66张)

1.1.2 数控加工仿真软件
采用数控仿真软件作为学习平台, 能大大减少材料的损耗,降低训练场地 与设备的管理难度。
01 02
编程实践无须在特定的场地和设备 上练习,学员可以不受地点时间的限制, 做到全方位全天候的学习和练习。
03 04
减低初级学员操作的风 无须担心误操作导致撞机、 是关乎人身安全的事故。
1.1.2 数控加工仿真软件
机床操作、程序仿真校验、工艺验证等问题是初级学员学习数控加工会遇 而缺乏机床操作机会是最主要的原因。随着数控仿真技术的发展,国内外均涌 数控加工仿真软件,为数控加工学习和数控加工工作带来极大地便利。该技术 程的机床仿真操作,加工过程三维动态的逼真再现,能使每一个学生,对数控 识,可以反复动手进行数控加工操作,有效地解决了因数控设备昂贵造成的实 问题,同时降低了初级学员实际操作的危险性,在培养全面熟练掌握数控加工 能人才方面发挥了显著作用。
1.1.3 工件的装夹方式
2.直接在铣床工作台上装夹 在单件或少量生产和不便于使用夹具夹持的情况下,常常采用直接在铣床工作 装夹如图1-1-10所示,圆形工件装夹如图1-1-11所示。
1.1.3 工件的装夹方式
3.利用V形铁和双虎钳装夹 轴类工件通常用V形铁进行装夹,利用压板将工件夹紧。V形铁的类型和装夹 铣削长形工件时,可使用双虎钳把工件夹紧,如图1-1-13所示。
1.数控铣床的加工工艺类型
铣削加工是机械加工中最常见的加工方法之一,主要以平面铣削和轮廓铣削
的加工工艺类型主要包括:铣平面、铣槽、铣台阶、铣曲面等,还包括对零件的钻 锪以及铣螺纹等加工功能,中心
2.数控铣床结构
(1)数控铣床整体结构 数控铣床的典型结构包括:床身、工作台、电气柜、立柱、主轴箱、主轴、数 电动机、控制面板等,还包括检测装置等。 (2)数控铣床的常用附件 如图1-1-4所示,数控回转工作台适用于数控铣床和加工中心,是数控铣床加工 件。它能使数控铣床增加一个或两个回转坐标。数控回转工作台的运动可以由独立 也可以由数控装置通过相应的接口连接进行控制。利用数控回转工作台可与铣床其 轴联动。华中数控生产的数控回转工作台如图1-1-5所示,卧式安装时为数控回转工 为数控分度头。如图1-1-6所示,数控分度头有等分式和万能式两类。等分式只能完 万能式可实现连续分度。

铣削加工工艺培训课件PPT(共 112张)

铣削加工工艺培训课件PPT(共 112张)

数控铣削加工工件的安装
不影响进给的装夹示例
数控铣削加工的对刀
对刀方式
标准芯轴和块规对刀
数控铣削加工的对刀
对刀方式
寻边器对刀
数控铣削加工工艺分析
数控铣削加工工艺分析
数控铣削加工的工艺性分析是编程前的重 要工艺准备工作之一,关系到机械加工的效果 和成败,不容忽视。由于数控机床是按照程序 来工作的,因此对零件加工中所有的要求都要 体现在加工中,如加工顺序、加工路线、切削 用量、加工余量、刀具的尺寸及是否需要切削 液等都要预先确定好并编入程序中 。
配轮廓数控装置——平面轮廓(特别是由圆弧和直线形成的形 状)的加工及立体曲面形状的铣削(凸轮、样板、冲模、压模、 铸模)。
数控铣床的结构及类型
数控立铣床的结构
数控铣床的结构及类型
按体积分
按主轴布局 形式分
按控制坐标的 联动轴数分
小型 中型 大型 立式 卧式 立卧两用式 两轴半控制 三轴控制 多轴控制
卧式升降台 铣床的坐标方向 为:Z轴水平, 且向里为正方向 (面对工作台的 平行移动方向); 工作台的平行向 左移动方向为X 轴正方向;Y轴 垂直向上。
卧式铣床的坐标系统
数控铣床的坐标系统
数控装置通电后通常要进行回参考点操作, 以建立机床坐标系。参考点可以与机床零点重 合,也可以不重合,通过参数来指定机床参考 点到机床零点的距离。机床回到了参考点位置 也就知道了该坐标轴的零点位置,找到所有坐 标轴的参考点,CNC就建立起了机床坐标系。
第五单元 数控铣削加工工艺
学习内容与知识点:
内容 概述 数控铣削加工工件 的装夹与对刀
制定数控铣削加工工艺
典型零件的数控加工工艺
知识点 数控铣床的主要加工对象 数控铣床的结构及类型 数控铣床的坐标系统 数控铣削加工工件的安装 数控铣削加工的对刀与换刀 选择并确定数控铣削加工的内容 零件结构的工艺性分析 零件图形的数学处理 加工工序的划分 确定对刀点与换刀点 选择走刀路线 切入切出点 切入切出路径 避免引入反向间隙误差 刀具补偿的设置 顺铣和逆铣的加工 车螺纹的引入和超越距离 避免刀具干涉 数控铣削加工工艺参数的确定 自动编程加工工艺
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第四章
数控铣床加工工艺
变斜角零件不能展开成为平面,在加工中被加工面与铣刀的圆周 母线瞬间接触。用五坐标数控铣床进行主轴摆角加工,也可用三 坐标数控铣床进行行切法加工。 ① 对曲率变化较小的 变斜角面,用x、y、z 和A四坐标联动的数控 铣床加工,如图4-5所 示为用立铣刀直线插 补方式加工的情况。 ② 对曲率变化较大的变斜角面,用x、y、z和 A、B五坐标联动的数控铣床加工,如图4-6所 示。也可以用鼓形铣刀采用三坐标方式铣削 加工,,所留刀痕用钳工修锉抛光去除,如 图4-7所示。
第四章 数控铣床加工工艺
第一节 第二节 第三节 第四节 数控铣削加工的主要对象 数控铣削加工工艺的制订 数控铣床的编程基础 数控铣床的基本编程方法
第四章
数控铣床加工工艺

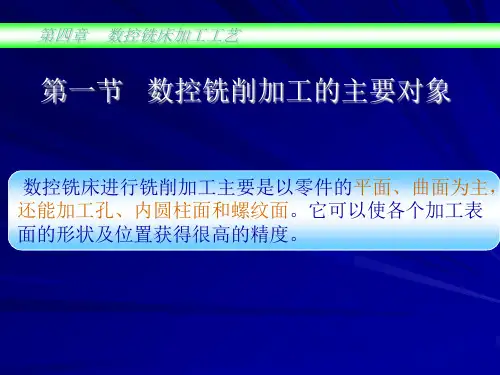

第一节 数控铣削加工的主要对象
数控铣床进行铣削加工主要是以零件的平面、曲面为主, 还能加工孔、内圆柱面和螺纹面。它可以使各个加工表 面的形状及位置获得很高的精度。
第四章
数控铣床加工工艺
一、平面类零件
如图4-1所示,零件的被 加工表面平行、垂直于 水平面或加工面与水平 面的夹角为定角的零件, 称为平面类零件。 对于平面垂直于坐标轴的面,其加工方法与普通铣床的加工方法一 样。对斜面的加工方法可采用: ① 将斜面垫平加工,这是在零件不大或夹具容易实现 零件的加工情况下进行。
零件上如有统一的定位基准,便可保证在零件多次装夹后各加工表面之 间的位置精度。其定位基准能保证零件定位稳定可靠,便没有基准不重合 误差。
(6)要研究分析零件的毛坯和材料
材料是否具有较好的加工工艺性能,硬度、热处理状态是怎样的? 毛坯的余量是否足够,是否均匀,毛坯的安装定位平面是否方便可靠。
第四章
数控铣床加工工艺
第四章
数控铣床加工工艺
如图d= D-2r铣刀 端刃铣削平面的 面积越大,则加 工平面的能力越 强,因而,铣削 工艺性越好。
图4-12 零件槽底平面圆弧对加工工艺 的影响
一个零件上内壁转接圆弧半径尺寸的大小和一致性,影响加工 能力、加工质量和换刀次数等 。
Байду номын сангаас
第四章
数控铣床加工工艺
(3)要研究分析零件的精度
第四章
数控铣床加工工艺
四、孔类零件
孔类零件上都有多组不同类型的孔,一般有通孔、盲孔、螺纹孔、 台阶孔、深孔等。在数控铣床上加工的孔类零件,一般是孔的位 置要求较高的零件,如圆周分布孔,行列均布孔等,如图4-10所示。 其加工方法一般为钻孔、扩孔、铰孔、镗孔、锪孔、攻螺纹等。
第四章
数控铣床加工工艺
第四章
数控铣床加工工艺
② 用行切法加工,如图4-2所示,这 样会留有行与行之间的残留余量,最 后要由钳工修锉平整,飞机上的整体 壁板零件经常用这个方法加工。
③ 用五坐标数控铣床的主轴摆角后加 工,不留残留余量,效果最好,如图43所示。 对于斜面是正面台和斜肋板的 表面,可采用成形铣刀加工;也可用 五坐标数控铣床加工,但不经济。
第四章
数控铣床加工工艺
二、变斜角类零件
零件被加工表面与水平面夹角呈连续变化的零件,称为变斜角类零 件。这类零件一般为飞机上的零部件,如飞机的大梁、桁架框等。 以及与之相对应的检验夹具和装配支架上的零件。
如图4-4所示为一种变斜角零件, 该零件共分为三段,从第②肋到 第⑤肋的斜角a由3°10′均匀变到 2°32′,从第⑤肋到第⑨肋再均 匀变为1°20′,从第⑨肋到第⑿ 肋均匀变为0°。
2.夹具的选择
数控铣床可以加工形状复杂的零件,但在数控铣床上的工件装夹方 法与普通铣床的工件装夹方法一样,所使用的夹具往往并不复杂, 只要求有简单的定位、夹紧机构就可以了。但要将加工部位敞开, 不能因装夹工件而影响进给和切削加工。
第四章
数控铣床加工工艺
3.必须注意的问题
① 工件的被加工表面必须充分暴露在外,夹紧元件与被加工表面 间的距离要保持一定的安全距离。各夹紧元件应尽可能低,以防 铣夹头或主轴套筒与之在加工过程中相碰撞。 ② 夹具安装应保证工件的方位与工件坐标系一致,并且还要能协 调零件定位面与数控铣床之间保持一定的坐标联系。
第二节 数控铣削加工工艺的制订
一、零件的工艺分析
(1)要彻底读懂图样 零件图样的尺寸是否标注全,有无漏、多尺寸的情况,有无封闭 尺寸,尺寸的标注法是否方便编程,零件结构是否表示清楚了, 视图是否完整,各几何元素间的相互关系(如相切、相交、垂直 和平行等)是否明确。 (2)要分析透零件的加工工艺性
研究零件的被加工表面是否适于数控铣床 加工,被加工表面是否太厚,内转接圆弧R 是否太小。如图4-11所示,当R<0.2H(H 为被加工内轮廓面的最大厚度)时,其加工 工艺性不好。即刀具被迫采用小直径而使得 其刚性太差,需采取多次分层切削加工。
二、装夹方案的确定
1.定位基准的选择
选择定位基准时,应注意减少装夹次数,尽量做到在一次安装中能 把零件上所有要加工的表面都加工出来。一般选择零件上不需要数 控铣削的平面或孔做定位基准。对薄板零件,选择的定位基准应有 利于提高工件的刚性,以减少切削变形。定位基准应尽量与设计基 准重合,以减少定位误差对尺寸精度的影响。
第四章
数控铣床加工工艺
三、曲面类零件
零件被加工表面为空间曲面的零件,称为曲 面类零件。曲面可以是公式曲面,如抛物面、 双曲面等,也可以是列表曲面,如图4-8所示。
曲面类零件的被加工表面不能展开为 平面;铣削加工时,被加工表面与铣 刀始终是点对点相接触。用三坐标数 控铣床加工时,一般采用行切法用球 头铣刀铣削加工,如图4-9所示。
③ 夹具的刚性和稳定性要好,尽量不采用更换压板(夹紧点)的 设计。若必须更换时,要保证不破坏工件的定位。
第四章
数控铣床加工工艺
4.夹具选用原则
(1)在生产类型为批量较小 或单件试制时,若零件复杂, 应采用组合夹具。如图所示, 它是由可重复使用的标准零 件组成。若零件结构简单时, 可采用通用夹具,如虎钳、 压板等,如图所示。
零件的精度(尺寸、形状、位置)是否能够保证,表面质量能否保证。根 据精度、表面质量来决定是否采用粗铣,还是精铣,以及是否要多次进给。
(4)要研究分析零件的刚性
零件的厚度如果太单薄会引起加工变形。当加工薄壁零件时,若面积较大 的零件,其加工后也易产生变形,很难保证精度,尤其是铝合金板。
(5)要研究分析零件的定位基准
