铝钎剂
东华源铝钎焊熔剂
产品介绍1）简介Assty这种焊剂化学名称：氟铝酸钾；化学分子式：KAIF4;性状：白色的结晶粉末，主要化学成份为KF-AIF3二元系低共晶点组成；无毒无味、无污染，长期存放不吸潮，不变质。
产品特点：钎剂可以完全熔化，且清亮透明，并可清除铝表面的氧化膜；扩散迅速，漫流均匀，渗透性强，润湿工艺性能良好；焊接表面光洁，不留残渣，不发黑，不用清洗；焊接后在产品表面形成均匀的薄膜，无腐蚀性，具有良好的防腐性。
用途：应用于铝-铝、铝-铝合金等钎焊中，广泛用于汽车铝质热交换器、中冷器、水箱、冷凝器、蒸发器和加热器散热部件等。
2）焊接工序图一所示的焊接工序同以往的焊接工序基本相同。
我们的产品（Assty）在焊接特性方面与传统的含氯钎焊剂基本相同。
它是一种氟铝酸钾钎剂，无腐蚀性、不吸潮。
焊接是在惰性气体（氮气）气氛中进行，这时产生的残余焊剂涂层不具有腐蚀性，所以在焊接完成后无需清洗。
部件Parts清洗Degrease, Rinse焊接条件(Brazing Condition )A.氮气气氛(N> gas atmosphere )露点(Dew point ) : -40 °C 焊剂喷淋Flux, Spray氧气(O Concentration):100ppm 温度C.(Temperature) :600 ± 10 °C图一、一般的钎焊过程3)Assty焊剂的优点我们焊剂是白色粉末状焊剂，有如下优点：(1)没有任何吸湿性，不与水分和铝发生化学反应(2)混合在水中成为浆状时，极少溶解于水(3)在560C以下温度时保持固体状态，而温度大约为570-580 C 时开始变成液体状态(4)在熔融阶段，焊剂被熔化并破坏氧化膜(5)在熔融阶段，我们焊剂的扩展性和渗透性大大优于含氯焊剂(6)焊接完成后，铝的表面上形成的焊接层不具有腐蚀性4)焊接条件焊接的一般条件如下：.. 2(1)焊剂量〜5g/m(2)焊接气氛:氮气气氛(1atm)(3)露点：-40 C(4)氧气浓度:100ppm以下(5)焊接温度:600 ± 10C焊接效果取决于焊接气氛和所用焊剂量，特别是气氛中露点的影响很大。
201铝钎剂成分表

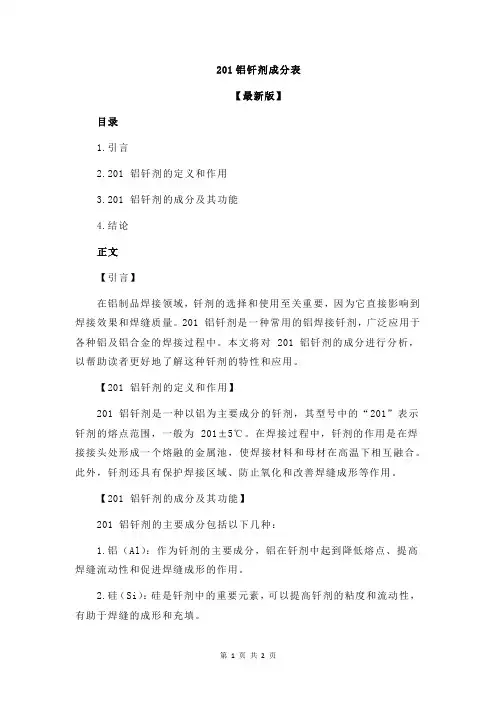

201铝钎剂成分表【最新版】目录1.引言2.201 铝钎剂的定义和作用3.201 铝钎剂的成分及其功能4.结论正文【引言】在铝制品焊接领域，钎剂的选择和使用至关重要，因为它直接影响到焊接效果和焊缝质量。
201 铝钎剂是一种常用的铝焊接钎剂，广泛应用于各种铝及铝合金的焊接过程中。
本文将对 201 铝钎剂的成分进行分析，以帮助读者更好地了解这种钎剂的特性和应用。
【201 铝钎剂的定义和作用】201 铝钎剂是一种以铝为主要成分的钎剂，其型号中的“201”表示钎剂的熔点范围，一般为 201±5℃。
在焊接过程中，钎剂的作用是在焊接接头处形成一个熔融的金属池，使焊接材料和母材在高温下相互融合。
此外，钎剂还具有保护焊接区域、防止氧化和改善焊缝成形等作用。
【201 铝钎剂的成分及其功能】201 铝钎剂的主要成分包括以下几种：1.铝（Al）：作为钎剂的主要成分，铝在钎剂中起到降低熔点、提高焊缝流动性和促进焊缝成形的作用。
2.硅（Si）：硅是钎剂中的重要元素，可以提高钎剂的粘度和流动性，有助于焊缝的成形和充填。
3.铜（Cu）：铜具有良好的导热性能和导电性能，可以提高焊缝的强度和硬度，同时改善钎剂的抗氧化性能。
4.镁（Mg）：镁可以提高钎剂的活性，促进焊缝的成形和充填，同时提高焊缝的抗拉强度和抗冲击性能。
5.锌（Zn）：锌在钎剂中主要起到降低熔点和改善焊缝成形的作用，同时还具有一定的抗氧化性能。
6.锰（Mn）：锰可以提高钎剂的硬度和抗拉强度，同时改善焊缝的抗拉强度和抗冲击性能。
7.铍（Be）：铍是一种微量元素，可以显著提高钎剂的流动性和焊缝的抗拉强度。
【结论】201 铝钎剂是一种以铝为主要成分的钎剂，广泛应用于铝及铝合金的焊接过程中。
通过合理的成分配比，201 铝钎剂可以有效降低熔点，提高焊缝的流动性和抗拉强度，同时具有良好的抗氧化性能。
中温氟铝酸盐铝钎剂的研究现状和发展趋势_蔡志红

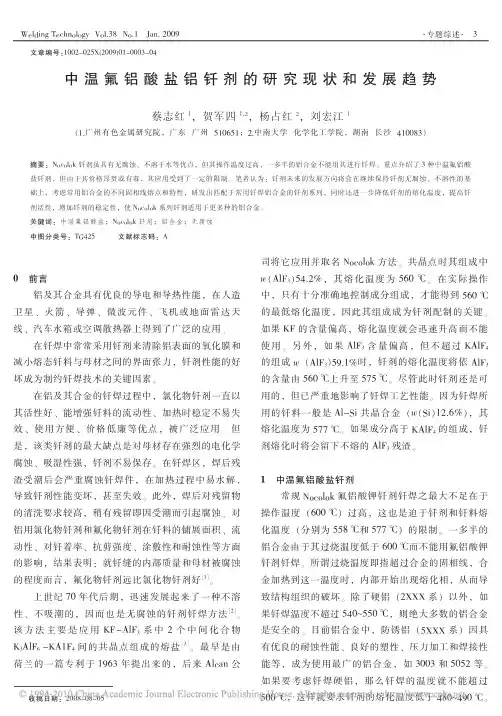

Welding Technology Vol．38No．1Jan ．2009中温氟铝酸盐铝钎剂的研究现状和发展趋势蔡志红1，贺军四1，2，杨占红2，刘宏江1（1.广州有色金属研究院，广东广州510651；2.中南大学化学化工学院，湖南长沙410083）摘要：Nocolok 钎剂虽具有无腐蚀、不溶于水等优点，但其操作温度过高，一多半的铝合金不能用其进行钎焊。
重点介绍了3种中温氟铝酸盐钎剂，但由于其价格昂贵或有毒，其应用受到了一定的限制。
笔者认为：钎剂未来的发展方向将会在继续保持钎剂无腐蚀、不溶性的基础上，考虑常用铝合金的不同固相线熔点和特性，研发出匹配于常用钎焊铝合金的钎剂系列，同时还进一步降低钎剂的熔化温度，提高钎剂活性，增加钎剂的稳定性，使Nocolok 系列钎剂适用于更多种的铝合金。
关键词：中温氟铝酸盐；Nocolok 钎剂；铝合金；无腐蚀中图分类号：TG425文献标志码：A收稿日期：2008－08-05文章编号：1002－025X (2009)01－0003-04·专题综述·0前言铝及其合金具有优良的导电和导热性能，在人造卫星、火箭、导弹、微波元件、飞机或地面雷达天线、汽车水箱或空调散热器上得到了广泛的应用。
在钎焊中常常采用钎剂来清除铝表面的氧化膜和减小熔态钎料与母材之间的界面张力，钎剂性能的好坏成为制约钎焊技术的关键因素。
在铝及其合金的钎焊过程中，氯化物钎剂一直以其活性好、能增强钎料的流动性、加热时稳定不易失效、使用方便、价格低廉等优点，被广泛应用。
但是，该类钎剂的最大缺点是对母材存在强烈的电化学腐蚀、吸湿性强，钎剂不易保存。
在钎焊区，焊后残渣受潮后会严重腐蚀钎焊件，在加热过程中易水解，导致钎剂性能变坏，甚至失效。
此外，焊后对残留物的清洗要求较高，稍有残留即因受潮而引起腐蚀。
对铝用氯化物钎剂和氟化物钎剂在钎料的铺展面积、流动性、对钎着率、抗剪强度、涂敷性和耐蚀性等方面的影响，结果表明：就钎缝的内部质量和母材被腐蚀的程度而言，氟化物钎剂远比氯化物钎剂好［1］。
铝用硬钎剂成分
牌号
名称
化学成分/%
熔点/℃钎焊温℃特 点 及 用 途QJ201
铝钎焊
钎剂
LiCl24～35
KCl47～51
ZnCl26～10
NaF9～11
420
450～620
极易吸潮，能有效地去除Al2O3膜，促进钎料在铝合金上漫流。活性极强，适用于在450～620℃温度范围火焰钎焊铝及铝合金，也可用于某些炉中钎焊，是一种应用较广的铝钎剂，工件须预热至550℃左右
－
氟化物
钎剂
KF 39,AlF356
ZnF20.3
KCl14.7
540
－
是我国近年来新研制的钎焊铝用钎剂，活性期为30s，耐腐蚀性好。可为粉状，也可调成糊状，配合钎料400适用于手工、炉中钎焊
129A
－
LiCl-NaCl-KCl-
ZnCl2-CdCl2-LiF
550
－
可用于LY12、LF2铝合金火焰钎焊
171B
－
LiCl-NaCl-KCl-
TiCl-LiF
490
－
No.17
(YT17)
－
LiCl41,KCl 51
KF·AlF38
－
500～560
适用于浸沾钎焊
－
－
LiCl34,KCl 44
NaCl12,
KF·AlF310
－
550～620
QF
氟化物共晶钎剂
KF 42,AlF358
(共晶)
562
＞570
具有“无腐蚀”的特点，纯共晶（KF-AlF3）钎剂可用于普通炉中钎焊，火焰钎焊纯铝或LF21防锈铝
QJ202
铝钎剂
201铝钎剂成分表
201铝钎剂成分表
摘要：
一、铝钎剂的概述
二、201 铝钎剂的成分
三、201 铝钎剂的性能与应用
四、201 铝钎剂的注意事项
正文：
铝钎剂是一种在铝及其合金的焊接过程中使用的助剂，能够提高焊接效果和效率。
201 铝钎剂是一种常见的铝钎剂，它的成分主要包括主成分、添加剂和载体。
主成分是铝钎剂的主要成分，它对钎焊接头的形成和性能起着决定性的作用。
201 铝钎剂的主成分主要是氟化铝、氟化钠和氟化锂等。
添加剂是为了改善铝钎剂的性能而加入的成分，201 铝钎剂的添加剂主要包括碳酸钙、氧化铝、氢氧化铝等。
载体是为了增加铝钎剂的体积和流动性，提高其覆盖能力和稳定性而加入的成分，201 铝钎剂的载体主要是石墨。
201 铝钎剂的性能主要表现在其钎焊接头的形成能力、接头强度、焊接效率等方面。
在正确的使用条件下，201 铝钎剂能够提供优质的钎焊接头，广泛应用于汽车、飞机、建筑等行业的铝材焊接。
在使用201 铝钎剂时，需要注意以下几点：一是要确保钎剂的质量和性能，选择正规厂家生产的钎剂；二是要根据实际焊接条件选择合适的钎剂，不
同的焊接条件需要使用不同成分和性能的钎剂；三是要注意钎剂的使用方法和技巧，避免钎剂使用不当影响焊接效果。
几种铝用钎剂的比较
商用的 Ａ １ Ｆ 一 Ｃ ｓ Ｆ钎剂作对 比， 分别 与 Ａ １ ． Ａ ｇ — ｃ ｕ ， Ａ ｌ － ｓ ｉ — ｚ ｎ ， Ａ １ ． Ｓ ｉ ． Ｃ ｕ ． Ｎ ｉ ３种 自制 铝钎 料组 合构 成 ９种 组 配 。研
究 了不 同钎剂 对 ３种 常见 Ａ ｌ 用 钎 料 润湿 性及 钎 焊 Ａ Ｉ ／
Ａ ｌ 接头 性能 的影 响 。 １ 试 验 内容及 方法 １ ． １ 钎 剂
１ １ ． ８ ％的共晶点 Ｅ ： 熔 点最低 ， 为５ ３ ４ ； 刘赞等人 ｌ ２ Ｊ
在 Ｋ Ｆ — Ａ １ Ｆ 钎剂基 础 上 ， 添 加 第 ３组 元 Ｋ Ｂ ｒ降低 了熔 点， 获 得 了低 熔 点 的无 腐 蚀 性 钎 剂 ， 当Ｋ Ｂ ｒ ＝２ ０ ％（ 质
比较 差 ， 其 首 要 原 因在 于铝 表 面 生 成 一 层 致 密 且 化 学 稳定 性高 的氧 化膜 ， 难 以去 除 。近 年来 ， Ｎ ｏ ｃ ｏ ｌ ｏ ｋ （ Ａ １ Ｆ ．
ｓ ｚ ｒ ） 钎剂因其具有无腐蚀性和不溶性迅速发展起来 ， 但 由于该钎 剂熔 点较 高 （ ５ ５ ７ ｑ Ｃ） ， 限制 了其适 用范 围。 近年来 国内外 大量文献讨论 了关于 Ｎ ｏ ｃ ｏ ｌ ｏ ｋ钎剂 的改进技术 ， 研究较 多的是在制备过程 中加入更多种 盐， 以期改进钎 剂 的性能。胡 佳等人＿ ｌ 向Ａ １ Ｆ ． Ｋ Ｆ中 添加 Ｋ Ｃ １ ， 得到一系列共 晶点成分 ， 其 中成分为 Ａ １ Ｆ ＝
俘 掳 钎焊专题
几 种 铝 用 钎 剂 的 比较
北京科技 大学 材 料科 学与 工程 学院 （ １ ０ ０ ０ ８ ３ ） 珠 海 格 力 电 器 有 限 公 司（ ５ １ ９ ０ ７ ０ ）
铝钎剂使用方法规格书
深圳市菲尼的科技有限公司铝钎剂使用方法首先,铝漆包线需要焊接的地方一定要脱漆。
其次是引线连接，如果是细线，将铝线和引线拧成麻花状；如果是粗线，用锡包铜线将铝线和引线扎在一起或者是用端子把铝线和引线压在一起。
再次是将处理好的线头浸铝钎剂。
最后将浸过铝钎剂的部分浸入锡炉内，轻轻晃动，约1-3秒后取出（大线适当延长焊接时间），即完成焊接。
注意事项：1.铝漆包线一定要脱漆，脱漆可采用机械（脱漆机，刮漆）和化学（脱漆水、脱漆粉）两种脱漆方法，建议使用化学脱漆，用化学方法脱漆后，一定要将焊点彻底清洁；尽量不要选用机械方法脱漆，防止铝线刮伤，产生毛刺，韧性减弱；绝对不要使用高温锡烫漆。
2.铝漆包线与引线的连接，应将铝线较小弧度绕在铜引线的外面，这样可以减少假焊现象产生，提高焊接强度。
3.对于不同的锡应采用不同的焊接温度：我公司铝专用锡条，焊接温度为330度；普通无铅锡条，焊接温度为285度左右；有铅的锡，焊接温度为265度（建议不要用，焊接强度和抗腐蚀性较差）。
由于铝的熔点比较低，容易熔解到锡锅内，所以本公司建议焊接较小直径的铝漆包线时（0.4MM以下），温度最好控制在300℃以内，减小铝线熔解速度，防止铝线脆化。
绝对不要使用高温锡焊接。
4.由于铝的不稳定性，建议即时去漆，即时焊接，不要让脱漆后的铝漆包线线头过长时间接触空气，防止其氧化，利于焊接，一般说来脱漆后5小时内必须焊接，如果没有焊接则需要剪掉重新脱漆。
5.另外厂家可根据焊接长度制定脱漆长度，即焊多长去漆去多长，不要让铝暴露在空气中，给焊点埋下隐患。
6.浸焊时，在锡锅内轻轻晃动2-3次，避免产生气泡。
焊接时间控制在1－3秒之间，比较充分的将铝钎剂蒸发掉。
7.铝漆包线焊接完成后，一定要对焊点进行隔绝空气处理，例如浸绝缘漆（凡立水）或者套热缩管用以保护焊点。
附注:针对不同的铝线产品，我公司的铝钎剂可分为低温型，适合直径1.5MM以下的铝线和引线的焊接；高温型铝钎剂，适合1.5MM以上的铝线和引线的焊接；固体型铝钎剂，适合束状多根铝线与引线的焊接，主要用于电磁炉行业。
一种中温无腐蚀铝钎剂及其制备方法[发明专利]
![一种中温无腐蚀铝钎剂及其制备方法[发明专利]](https://img.taocdn.com/s3/m/20ad55f0d4bbfd0a79563c1ec5da50e2524dd1ce.png)
(10)申请公布号 CN 102717207 A(43)申请公布日 2012.10.10C N 102717207 A*CN102717207A*(21)申请号 201210176268.1(22)申请日 2012.05.31B23K 35/363(2006.01)(71)申请人北京科技大学地址100088 北京市海淀区学院路30号申请人珠海格力电器股份有限公司(72)发明人黄继华 羊浩 李莉 牛志伟陈树海 王奇 李德华(74)专利代理机构北京金智普华知识产权代理有限公司 11401代理人皋吉甫(54)发明名称一种中温无腐蚀铝钎剂及其制备方法(57)摘要一种中温无腐蚀铝钎剂及其制备方法，属铝及铝合金的钎焊材料领域。
本发明组元的质量百分比为：三氟化铝35~45%、氟化钾32~42%、氯化钾15~25%、二氯化锌1~5%、氟化锂和氟化钠中的一种或两种1~5%。
其制备方法为去离子水沸煮法，步骤为：（1）按钎剂配方将所需试剂脱水、真空干燥，研磨成粉末；（2）按钎剂配方称量试剂粉末；（3）在称量好的试剂中加入去离子水，制成均匀混合液；（4）将混合液加热至沸腾，并保温5~10分钟，直至混合液被蒸干；（5）将蒸干的药剂取出，真空干燥后研磨成100目~200目的粉末。
本发明不吸潮，对钎焊接头无腐蚀性；对火焰的适应性好，适合用于铝及铝合金的火焰钎焊和炉中钎焊。
(51)Int.Cl.权利要求书1页 说明书3页(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书 1 页 说明书 3 页1/1页1.一种中温无腐蚀铝钎剂，其特征是由三氟化铝、氟化钾、氯化钾、二氯化锌、氟化锂或氟化钠中的一种或两种所组成，其成分的质量百分比为：三氟化铝35~45%、氟化钾32~42%、氯化钾15~25%、二氯化锌1~5%、氟化锂和氟化钠中的一种或两种1~5%。
2.如权利要求1所述的一种中温无腐蚀铝钎剂的制备方法，其特征在于制备步骤为：（1）将分析纯试剂三氟化铝、氟化钾、氯化钾、二氯化锌、氟化锂、氟化钠在300℃~400℃下分别脱水3~4小时；再放入真空干燥箱中，在110℃~150℃、相对真空度为-0.05~-0.1MPa 条件下干燥12~16小时，干燥完毕后将试剂研磨成粉末；（2）按钎剂配方称出试剂粉末放入坩埚中，加入60℃~100℃的去离子水，用玻璃棒不停搅拌，使其混合均匀，制成混合液；（3）将装有混合液的坩埚，放入150℃~400℃的坩埚炉中加热至混合液沸腾，期间不断搅拌，保温5~10分钟直至混合液被蒸干；（4）将坩埚取出，放入温度为110℃~150℃的真空干燥箱中，在真空度为-0.05~-0.1MPa 条件下，干燥16~24小时；（5）将完全干燥的药剂从坩埚中取出，制成100~200目的粉末，即为成品钎剂。
201铝钎剂成分表
201铝钎剂成分表摘要：1.铝钎剂概述2.201铝钎剂的成分3.201铝钎剂的应用领域4.201铝钎剂的性能优势5.201铝钎剂的采购与存储注意事项正文：一、铝钎剂概述铝钎剂是一种在金属焊接过程中广泛应用的钎剂，主要用于铝及铝合金的钎焊。
它具有良好的焊接性能和稳定性，可以提高焊接质量，减少焊接缺陷。
二、201铝钎剂的成分201铝钎剂主要由以下成分组成：1.铝：作为钎剂的主要成分，铝可以与钎料形成液态金属池，提高钎焊质量。
2.氟化物：氟化物具有良好的活性，能加速钎焊过程中的氧化膜去除，提高焊接速度。
3.氯化物：氯化物有助于降低钎剂的熔点，使其在焊接过程中更容易熔化。
4.钠：钠可以改善钎剂的流动性和润湿性，提高焊接质量。
5.钾：钾具有脱氧作用，有助于消除焊接过程中的氧化物夹渣。
三、201铝钎剂的应用领域201铝钎剂广泛应用于铝及铝合金的焊接，如汽车、航空航天、电子产品等领域。
它可以适用于多种焊接方法，如TIG焊、MIG/MAG焊、电阻焊等。
四、201铝钎剂的性能优势1.良好的焊接性能：201铝钎剂具有较低的熔点和良好的活性，能快速去除氧化膜，提高焊接速度。
2.焊接质量稳定：201铝钎剂能有效降低焊接过程中缺陷的产生，提高焊接质量。
3.广泛的适用性：201铝钎剂适用于多种铝合金和焊接方法，具有较高的通用性。
4.环保性能：201铝钎剂无毒、无污染，符合绿色环保要求。
五、201铝钎剂的采购与存储注意事项1.采购时，应选择正规厂家生产的201铝钎剂，确保产品质量。
2.存储时，应将201铝钎剂放置在干燥、通风、避光的环境中，远离火源和热源。
3.避免201铝钎剂与皮肤、眼睛等敏感部位接触，如不慎接触，应立即用清水冲洗。
4.使用201铝钎剂时，应按照焊接工艺要求进行操作，确保焊接质量。
总之，201铝钎剂作为一种优质的焊接材料，具有良好的焊接性能和广泛的适用性。
铝钎剂的标准
铝钎剂的标准
铝钎剂是用于焊接铝制品的一种焊接材料。
它主要由铝及其合金、硅等成分组成。
铝钎剂具有焊接强度高、耐腐蚀性好、防氧化性强等特点，广泛应用于航空、汽车、轨道交通、建筑等领域。
为了确保铝钎剂的品质和使用效果，各国都制定了相应的标准。
国际上应用广泛的标准包括ISO 18273和AWS A5.8等。
这些标准主
要规定了铝钎剂的化学成分、工艺要求、机械性能等方面的要求，并对铝钎剂的质量进行了严格的检测和评估。
铝钎剂的标准不仅有利于保障产品质量和安全，还有助于推动铝制品行业的发展和创新。
未来，随着科技的不断进步和应用需求的不断增加，铝钎剂的标准也将不断完善和更新，以适应不同领域和行业的需求。
- 1 -。
201铝钎剂成分表
201铝钎剂成分表
（原创版）
目录
1.201 铝钎剂的概述
2.201 铝钎剂的成分及其作用
3.201 铝钎剂的应用领域
4.201 铝钎剂的环保性及未来发展
正文
一、201 铝钎剂的概述
201 铝钎剂是一种以铝为主要成分的钎剂，其具有优良的钎焊性能，广泛应用于各种铝制品的焊接领域。
钎剂在焊接过程中起到关键作用，能够降低焊接温度、保护焊缝、防止氧化和改善焊缝质量等。
201 铝钎剂因具有良好的综合性能，成为铝焊接领域的优选钎剂。
二、201 铝钎剂的成分及其作用
201 铝钎剂的主要成分包括以下几种：
1.铝：作为钎剂的主要成分，铝具有较低的熔点和良好的流动性，能够在焊接过程中快速填充焊缝，形成焊缝所需的形状。
2.氟化物：氟化物可以提高钎剂的活性，促使铝与氧化物发生反应，生成熔点较低的化合物，有利于降低焊接温度。
3.硼酸：硼酸作为一种助焊剂，能够促进焊缝的形成，提高焊缝的质量。
4.水分：钎剂中的水分对焊接过程有重要影响，适量的水分能够提高钎剂的流动性，但过多的水分会导致钎剂性能下降。
5.其他添加剂：如防腐剂、抗氧化剂等，用于提高钎剂的稳定性和使
用寿命。
三、201 铝钎剂的应用领域
201 铝钎剂广泛应用于各种铝制品的焊接，如铝合金门窗、汽车零部件、电子产品、建筑装饰材料等。
随着我国经济的快速发展，铝制品在各领域的应用越来越广泛，对 201 铝钎剂的需求也日益增长。
四、201 铝钎剂的环保性及未来发展
201 铝钎剂在焊接过程中产生的有害物质较少，相对较为环保。
然而，随着环保法规的日益严格，未来钎剂的发展趋势将更加注重绿色环保。
炉焊用铝钎料
炉焊用铝钎料
炉焊用铝钎料是指在炉焊过程中使用的，用于连接铝及铝合金的钎焊材料。
炉焊是一种将工件加热至适当温度后，使用钎料将工件连接在一起的焊接方法。
在炉焊过程中，铝钎料起到关键作用，其质量和选择直接影响到焊接质量和接头性能。
铝钎料通常具有以下特点：
1.良好的润湿性和流动性：铝钎料应能在铝及铝合金表面形成良好的润湿和流动，
以便在焊接过程中填充接头间隙，形成完整的焊缝。
2.合适的熔点：铝钎料的熔点应低于母材的熔点，以便在焊接过程中熔化并填充
接头间隙。
同时，钎料的熔化温度范围应适当，以避免产生过多的氧化物和杂质。
3.良好的机械性能：铝钎料应具有一定的强度和塑性，以便在焊接过程中承受应
力和变形。
同时，钎料与母材之间的结合强度也应足够高，以确保焊接接头的强度和密封性。
4.良好的抗腐蚀性：铝钎料应具有一定的抗腐蚀性能，以抵抗环境中的腐蚀介质
和应力腐蚀的影响。
在选择炉焊用铝钎料时，需要考虑母材的成分、厚度、接头形式以及焊接工艺等因素。
常用的铝钎料包括铝硅系、铝铜系和铝锌系等。
在实际应用中，应根据具体情况选择合适的铝钎料，并进行相应的工艺试验和质量控制，以确保焊接质量和接头性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
使用范围：
配合铝基钎料钎焊铝及铝合金，采用手工火焰钎焊和自动火焰钎焊。
物理状态：
白色粉末，颗粒度≤150um，密度：1.3-1.4 g/cm
主要成分：
碱金属及碱土金属氯化物、氟化物、活性剂。
执行标准：
JBT6045-92《硬钎焊用钎剂》
焊前准备：
焊前应将零件表面的油污及氧化膜清除干净，可采用在3%-5%的Na2CO3（工业碱）和2%-4%的601洗涤剂的水溶液中清洗，再用清水漂净。清洗后应在6-8小时内使用，切忌用手摸或沾染污物
腐蚀性铝钎剂焊后残渣对母材有强腐蚀作用应及时清理。
几种焊后清理方法如下：
1.可在50-60℃的水中浸泡后仔细刷洗。
2.复杂结构的工件可待钎料凝固后将焊件趁热投入水中骤冷，由水分子汽化的喷爆作用使残渣急冷开裂而脱落下来，残渣
中可溶部分也同时发生溶解。但投入水中时焊件温度不可太高，以避免焊件发生变形或裂纹。
散热器、冰箱管路、制冷配件、汽车配件、电器、装饰等
FB201S-3
520-620
流动性好，吸潮有腐蚀性、可用水调制使用。残渣易清理。
炉中钎焊、自动火焰钎焊、手工火焰钎焊
散热器、冰箱管路，制冷配件，汽车配件、电器等
FB201-4
450-620
流动性好，吸潮有腐蚀性、可用水调制使用。残渣易清理。
炉中钎焊、自动火焰钎焊、手工火焰钎焊
焊接操作：
钎焊时可预先将钎剂、钎料放置于被焊处。与工件同时加热。手工火焰钎焊时，首先将焊丝加热后蘸上钎剂。再加热工件到接近钎焊温度．然后手工送进蘸有钎剂的焊丝到被焊接处。采取使用多孔焊嘴还原性火焰的外焰均匀加热，避免直接加热钎剂和钎料等措施．防止母材氧化。使焊接工作得以顺利进行，获得高质量的焊缝。
焊后处理：
3.浓度为30 g/L的草酸、15 g/L的氟化钠、30 g/L的601洗涤剂的水溶液，保持温度为70-80℃浸渍。
4.体积份数为5%的磷酸，1%的铬酐水溶液温度为82℃浸渍。
5.热水浸泡后．再在体积分数为10%的硝酸和体积分数为0 25%氢氟酸中浸渍2-3min。
铝钎剂
型号
钎焊温度℃
特性
钎焊方法
用途
FB201S-1
420-550
有很好的流动性、易吸潮有腐蚀性、残渣易于清理，易于手工操作。
自动火焰钎焊、手工火焰钎焊
散热器、冰箱管路、制冷配件、汽车配件、电器、装饰等
FB201S-2
450-550
流动性好，易吸潮有腐蚀性、钎焊温度低，焊缝光滑饱满。残渣易ຫໍສະໝຸດ 理。自动火焰钎焊、手工火焰钎焊
