双电源切换控制器产品说明书
双电源自动切换控制器说明书(CN B44 2011[1].06.13)
![双电源自动切换控制器说明书(CN B44 2011[1].06.13)](https://img.taocdn.com/s3/m/e44d471b866fb84ae45c8d40.png)
NA1系列双电源自动切换控制器概述产品型号及含义正常工作条件和安装条件性能特点断路器型号、规格Page 01 Page 02 Page 02主要技术参数故障切换过程外形及安装尺寸工作原理安装与调试二次接线图订货须知Page 02 Page 02 Page 04Page 12Page 12Page 15Page 19 Page 01 Page 01目录1 概述NA1系列自动电源转换开关（简称NA1）主要由两台NA1系列万能式断路器、机械连锁及双电源转换控制器等组成，适用于频率50Hz，额定工作电压400V的两路三相四线制电网中。
如高层建筑、医院、商场、银行、消防、化工、冶金等不允许断电的一类负荷，部分二类负荷完成双回路供电系统的电源自动转换，从而保证重要用户供电的可靠性。
本系列产品符合GB14048.2和GB/T 14048.11标准。
2 产品型号及含义N A 1 - □双电源控制器功能代号：R－电网转电网，自投自复型S－电网转电网，自投不自复型（试制中，暂不供货）F－电网转发电，自投自复型企业设计序号企业万能式断路器代号企业特征代号3 正常工作条件和安装条件3.1 周围空气温度：上限值不超过＋40℃；下限值不低于－5℃；24h内的平均值不超过+35°环境温度低于-5℃时，订货时需要特殊注明。
环境温度超过+40℃时，需按照NA1万能式断路器使用说明书第3页2.3条款要求进行降容使用。
3.2 极限大气条件按照NA1万能式断路器使用说明书第1页1.3c条款要求。
3.3 安装地点：安装地点的海拔高度不超过2000m。
安装地点海拔高度超过2000m时，需按照NA1万能式断路器使用说明书第3页2.3条款要求进行降容使用。
3.4 污染等级为3级。
3.5 安装类别为IV类。
3.6 主回路的使用类别为AC－33B，电动机负载或混合负载。
3.7 安装条件：双电源系统的两台NA1万能式断路器在相邻的两个配电柜中进行水平安装，两台断路器 左侧板之间的最大距离不超过1.5m，两台断路器之间安装钢缆连锁进行连锁。
双电源切换说明书
位于转换开关左下方的 ＴＢ 端子排上。参见 300
系列 ATS 随机提供的接线图连接引擎启动信
号线到适当的接线端子上。见图 1－2 和表 A。
表 Ａ 引擎启动信号连接
当常用电源失效时 转换开关上的接点
接点闭合
ＴＢ１４ 和 ＴＢ１５
接点断开
ＴＢ１４ 和 ＴＢ１６
开关左侧
图 1-2 引擎启动接点标签和转换开关左侧 的接点位置
２． 如图所示，握住附装的维护手柄并用拇 指和手指转动手柄以进行手动操作。维护手柄 的转动与配重块的方向相反。如图所示，向上 或向下转动以手动操作转换开关。操作应顺畅 且无停滞。若非如此，检查是否存在运输损坏 或结构碎片。
3． 将转换开关拨到“常用电源”位置。
注：如“常用”和“备用”位置颠倒， 则该操作亦会反向。
测试与维护．．．．．．．．．．．．．．．．．．．．．．．．． ３
调整与设置．．．．．．．．．．．．．．．．．．．．．．．．． ４
控制功能．．．．．．．．．．．．．．．．．．．．．．．．．．． ５
索 引．．．．．．．．．．．．．．．．．．．．．．．． 封底
381333-228B(CNs)
ASCO 300系列自动转换开关（ATS）符合 UL1008有关ＡＴＳ的标准。ASCO 300系列自动转 换开关同样符合CSA C22.2第178条有关自动 转换开关的标准。所有控制功能均为UL认可部 件，来保证ASCO自动转换开关符合OSHA安全 需求，并被电气核查员接受。
ASCO 300系列自动转换开关适用于应急 和备用电源系统。它们符合NEC Article 700 和 UL 1008有关应急系统规定的条件。同样也适 用于NEC Article 517 – 健康中心设备，NEC Article 701 – 法定备用系统，NEC Article 702－ 可选性备用系统，NFPA 99健康中心设备，和 NFPA 110 应急和备用电源系统。
正泰双电源自动转换开关使用说明书及接线图
NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。
本产品适用于工业、商业、高层和民用住宅等较为重要的场所。
执行标准：GB/T 14048.11。
2、型号及含义3、正常工作条件3.1 周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；3.2 海拔安装地点的海拔不超过2000m；3.3 大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。
3.4 污染等级污染等级为3级。
4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。
产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。
5.1 体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。
5.2 节能驱动机构采用电动机传动方式，功耗小，噪音小。
5.3 功能先进齐全5.4 双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。
6、控制器6.1A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。
根据工作电源状态，决定是否从一个电源转换到另一个电源。
发动机组的控制按键式手动强制转换动作6.2控制电压AC230V 50Hz6.3操作：自动操作、手动操作6.4 设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~6.5 显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。

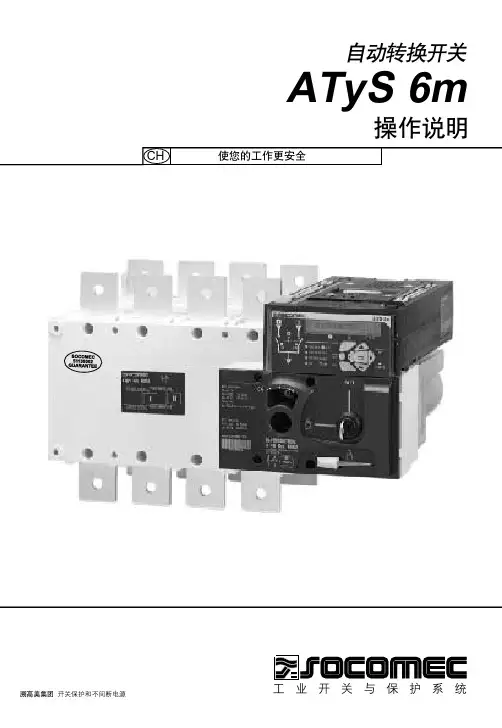

ATYS6m(双电源切换说明书)
手柄支架 手动操作手柄
产品介绍 标识 环境 客户安装附件 出厂安装附件
电源和控制模块
电动模块
辅助触点接线端子 挂锁装置 自动/手动(AUT/ ）选择器
ATYS 102 A NB ATYS 110 A NB
4
溯高美说明书号: 532 211 B
标识
标准的电气特征 开关Ｉ和ＩＩ的标识符
ATyS的型号
ATYS 102 A NB
完整的产品序列号
ATyS的型号和规格
电源和控制模块的序 列号和特征
本标签证明此产品是由SOCOMEC电气公司 制造，具备优良的品质。如果开关本体没有 此标签，我们将不保证其产品质量，并且不 提供任何售后服务。
溯高美说明书号: 532 211 B
5
ATyS自动转换开关
总体介绍 ATyS 6m
产品介绍 标识 环境 用户安装附件 出厂安装附件
环境
整个产品将满足以下环境要求
IP等级 适用于正面的IP2和II类环境
操作 > 温度 • －10至＋40℃，不降低额定值 • －20至＋70℃，降低额定值(请参考目录) > 湿度测定 • 55℃条件下，80％的湿度，无冷凝 • 40℃条件下，95％的湿度，冷凝
＞ 安装
Ins tallation
自动转换开关 ATyS
安装
4
3
2
1
x1
1
ATYS 339 A ATYS 154 A
关闭连接模块上的电源。 在重新启动模块之前，有必要关闭电源3分钟 的时间。
溯高美说明书号: 532 211 B
2 请确保可选模块都已经正确地拧紧了。
11
ATyS自动转换开关
德力西电气 CDW3双电源自动转换开关 产品说明书
40CDW3框架双电源控制器CDW3框架双电源控制器概述环境要求注意事项外形及安装尺寸安装条件双电源适用壳架双电源控制器型号CDW3框架双电源控制器是一款具有可编程功能、自动化测量、LCD菜单显示，数字通讯为一体的智能化双电源切换产品，可自动实现电压、频率、相位等电参量测量，并根据设置策略进行自动化控制，可减少人为操作失误，是双电源切换的理想产品。
CDW3框架双电源控制器由微处理器为核心构成，可精确地检测两路三相电压，对出现的电压异常(过压、欠压、缺相、过频、欠频)做出准确的判断并输出无源控制开关量。
其结构紧凑、电路先进、接线简单、可靠性高，可广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置、自动控制以及两路电源供电系统。
环境温度：-25℃～+70℃海拔高度：≤2000米1. 订购CDW3双电源控制器必须同时订购钢缆机械联锁；2. 断路器有4组转换触头，双电源控制器需要用掉1组转换触头，用户实际只有3组转换触头可用；3. 双电源控制器专用电缆长为2m，需要加长或者有特殊要求的，需要在订货时说明；4. 带双电源控制器的断路器，绝对禁止带钥匙锁，否则将会导致断路器内部元件损坏；5. 带双电源控制器的断路器，不能带分合状态门联锁；6. 当双电源控制器的断路器配置H型控制器时，远程遥控断路器进行合闸、分闸功能不能使用；7. 双电源控制器已经具有欠压和过压保护功能，建议断路器不要选用欠压脱扣器；双电源系统的两台万能式断路器在相邻的两个配电柜中进行水平安装，两台断路器左侧板之间的最大距离不超过2m，两台断路器之间用钢缆联锁进行机械联锁安装。
双电源系统的两台万能式断路器在一个配电柜中进行上下安装，两台断路器底板之间的最大距离不超过0.9m，两台断路器之间可以选择安装钢缆联锁或者杠杆联锁。
双电源控制器为面板安装，通过专用连接电缆与断路器连接，专用电缆长度标配为2米（适用于三相四线产品，控制回路电压AC230）,用户下单时可更具实际线长选用加长电缆线（已每米为一个长度）。
ATS021双电源控制器说明书
ATS021双电源控制器说明书ATS021双电源控制器说明书1：引言本文档是ATS021双电源控制器的说明书，旨在为用户提供详细的操作指南和技术说明。
ATS021双电源控制器是一种用于电力系统的设备，其主要功能是实现电源的无间断切换和自动保护。
本文档将介绍ATS021双电源控制器的特性、安装要求、操作界面及功能、故障排除等内容。
2：设备特性ATS021双电源控制器具有以下主要特性：- 支持双电源切换，能够实现从一个电源自动切换到另一个电源；- 支持手动/自动操作模式，用户可以根据需要选择合适的模式；- 具备电源负载分配功能，能够平衡电源供电负荷；- 支持故障自检功能，能够及时发现电源故障并切换到备用电源；- 具备远程监控和控制功能，用户可以通过网络实现对ATS021双电源控制器的远程管理；- 支持实时状态显示，用户可以随时了解电源切换状态及工作参数。
3：安装要求ATS021双电源控制器的安装要求如下：1：请确保安装位置通风良好，避免阳光直射；2：安装位置应足够坚固，能够承受设备的重量；3：安装时请注意避开电源线和其他干扰源，以确保正常运行；4：请按照设备提供的安装图进行正确的接线。
4：操作界面和功能ATS021双电源控制器的操作界面包括以下部分：- 电源切换按钮：用于手动切换电源；- 显示屏：显示当前电源状态和参数；- 电源管理界面：用于设置和配置ATS021双电源控制器的各项参数；- 远程监控界面：用于远程管理和监控ATS021双电源控制器；- 报警指示灯：指示当前是否有故障或警告。
5：故障排除如果ATS021双电源控制器出现故障或异常情况，您可以采取以下步骤进行排除：1：检查电源线连接是否正确；2：检查主要电源是否正常工作；3：检查控制器面板上的指示灯是否有异常；4：检查显示屏上的报警信息；5：针对具体故障信息，查阅故障排除手册或联系技术支持。
6：附件本文档涉及的附件有：- 安装图纸一份- 远程管理软件7：法律名词及注释本文所涉及的法律名词及其注释如下：- ATS：Automatic Transfer Switch，自动切换开关，指能够在电源故障时自动切换到备用电源的设备。
ACA200 系列智能型双电源自动切换控制器 说明书
自动／手动状态设置： 在控制器工作时，按自动/手动切换键，可将控制器切换到自动状态或手动状态（由自动状态指示灯、 手动状态指示灯标识） ，在手动状态下，按主电源手动闭合键，则负荷切换到主电源侧，按备用电源手动 闭合键，则负荷切换到备用电源侧。 设置控制器“主电源优先” 、 “备用电源优先” 、 “无优先”步骤： 1、 先关闭控制器供电电源，同时按下主电源手动闭合、备用电源手动闭合、自动/手动切换键，然后打开控 制器供电电源，当主电源指示灯、自动状态指示灯、备用电源指示灯同时亮时，松开主电源手动闭合、备 用电源手动闭合、自动/手动切换键，自动状态指示灯、备用电源指示灯灭，主电源指示灯亮，则进入控 制器优先设置状态： 主电源优先：按下主电源手动闭合键，主电源指示灯亮，备用电源指示灯灭; 备用电源优先：再次按下主电源手动闭合键，备用电源指示灯亮，主用电源指示灯灭; 无优先：再次按下主电源手动闭合键，主电源指示、备用电源指示灯同时亮。
VITZRO200411
ACA200 系列智能型双电源自动切换控制器
第 4 页 共 4 页
参看附件
六、 外形及安装尺寸
注：如有不明或其他特殊需求请致电我公司工程技术人员！
VITZRO200411
2、 调节完毕，按下备用电源手动闭合键，当主电源指示灯、自动状态指示灯、备用电源指示灯同时亮时，指 示设置好的控制器优先值保存成功； 3、 确认设置完成后，关掉控制器电源然后开机，控制器即按设置后的优先状态工作。 注：每次打开控制器电源，由下列三种情况，可判断控制器设定的优先级。
1、 若主电源指示灯快速闪烁三下，为主电源优先。 2、 若备用电源指示灯快速闪烁三下，为备用电源优先。 3、 若主电源指示灯、备用电源指示灯同时快速闪烁三下，为无优先。
ATYS6m(双电源切换说明书)
＊本系列产品未在中国销售
溯高美说明书号: 53yS 6m
产品介绍
可选模块插槽 开关ＩＩ 开关 Ｉ 转换开关 转换开关 位置指示
6
溯高美说明书号: 532 211 B
自动转换开关 ATyS
总体介绍
用户安装附件
桥接条 用于连接开关Ｉ和ＩＩ的负载接线端。
端子护屏
进线和出线保护以防止与接线端子或部件直接接 触。
电压检测和电源组件
控制电压变压器
可以检测出从开关端子到电源和控制模块的电压， 并可用于连接电源。电缆盘固定安全，无需使用 可以将400V的交流电转换为标准的230V的交流电。
160 304 340 244 235 286.5 322.5 151 154 184 34 120 150 36 20 25 9 28 22 3.5 38 134 135 115 10
250 345 395 244.5 280 328 378 153 195 245 35 160 210 50 25 30 11 33 33 3.5 39.5 134.5 160 130 15
开关固定
连接端子
A 3p.A 4p. C AC F 3p. F 4p. H J 3p. J 4p. J 1 M 3p.M 4p. T U V W X 3p. X 4p. Y Z1 Z2 AA BA CA
125 304 340 244 235 286.5 322.5 151 154 184 34 120 150 36 20 25 9 28 22 3.5 38 134 135 115 10
双电源切换控制器产品说明书
产品型号说明： 双电源切换智能控制器（BlueLight 系列）根据应用场合和功能的不同分为多
个型号。型号说明如下图：
-2-
2. 技术参数
2.1 规格参数 工作电压 最大功耗 交流测量精度 频率测量范围 工作环境温度 储存环境温度 通信接口 通信协议 通信速率 继电器输出 1、2、3、4、5 继电器输出 6
按 1 次“下翻”键，将光标移动到 十位上，再按 1 次“加号”键，将 十位的值改为 2
按“回车”键确认当前设置，自动 返回到设置项选择
按“返回”键，返回到主菜单，此 次设置完成
例 3：设置到手动模式，并用“备投”按键将副电源投入到负载上
操作步骤
按键
左侧数码管 右侧数码管
显示
显示
- 15 -
双电源自动转换开关MATSG 说明书.pdf
MATSG双电源自动转换开关使用说明一、产品接线、显示、设置示意图1、工作状态显示模式及含义双电源自动转换开关具有指示灯显示的方式，对工作状态进行指示，能直观，清晰显示开关的工作状态。
◆主电源故障指示灯：灯灭－主电源正常，灯亮－主电源故障◆主电源工作指示灯：灯亮－主电源闭合◆备电源故障指示灯：灯灭－备电源正常，灯亮－备电源故障◆备电源工作指示灯：灯亮－备电源闭合◆电源指示指示灯：灯亮－控制仪电源正常◆消防联动指示灯：灯亮－有消防信号进入。
2、切换延时---时间设置在控制仪面板上设有一时间设置旋钮，可方便对切换延时时间进行设置，设置范围0、2、4、6S（共4档）注：出厂时设置在0（S）切换延时时间。
3、输入输出接线端口◆接线端口示意图及端口解释端子端子说明解释1-2常用电源状态反馈输出无源常开触点，触点容量为1A 3-4备用电源状态反馈输出N零线端子三极双电源中，必须将常、备用电源的零线引入N端子中5-6消防联动输入信号无源常开触点输入，信号方式可为脉冲信号（＞100ms）或状态信号7-8启动发电机输出信号无源常开触点，触点容量为1A 9-10DC24V电源输入9为DC24V正极，10为DC24V负极，引自发电机备注：7-8，9-10两组接口仅在市电-发电模式中有效。
AC220V AC220V DC24V三极常用电源备用电源消防信号启动引自中性合闸指示合闸指示无源输入发电机发电机线输入4、手动-自动模式切换设置设置手动或自动；当设置为手动状态时，控制仪不工作，利用手动旋钮，手动操作常用电源合分闸，备用电源合分闸及双分；当设置为自动状态时，由控制仪自动检测常用电源和备用电源的状态，并根据检测的状态自动进行自投自复（或自投不自复）的切换，消防联动及报警等工作。
二、报警中线性位置接错，则发生峰鸣器报警；主电故障、备电故障指示灯发生闪烁。
双电源不进入工作程序，此时应立刻断电并纠错，否则会烧坏控制器三、注意事项1、中性线（零线）引入，对于四极转换开关引入到开关相应的N 极，对三极转换开关将零线引入 N 端子。
HATS双电源自动转换开关电器使用说明书
HATS双电源自动转换开关电器使用说明书一.用途与特点1.1用途及适用范围HATS(HATSG隔离系列)双电源自动转换开关电器(以下简称自动切换装置)，适用于交流50Hz，额定工作电压690V(400V)及以下，额定工作电流6A至1250A的双电源系统。
用以完成常用电源与备用电源的自动切换而无需人工操作，以达到无人值守之目的。
本产品符合IEC60947-6-1《自动转换开关电器》及国家标准GB/T14048.11-2002《低压开关设备和控制设备、自动转换开关电器》。
1.2产品特点☆体积小、结构简单、外形美观、操作方便、规格齐全；☆采用电机驱动，切换可靠平稳、无噪音，冲击力小；☆电机驱动只在开关切换瞬间有电流通过，稳态时无需提供工作电流，节能性好；☆有手动及自动两种工作模式，能带载自动切换，紧急时可采用手动切换；☆带有可靠的机械联锁和电气联锁装置，确保双电源工作互不干涉；☆有多种控制器，三极、四极装置均可提供，可满足不同用户需求。
二.产品性能和工作原理2. 1 HATS系列电源自动转换开关电气机械性能(见表1)表1 HATS系列电源自动转换开关电气机械性能表2. 2 HATSG系列电源自动转换开关技术性能指标(见表2)表2 HATSG系列电源自动转换开关技术性能指标表2.3产品工作原理N为常用电源，R为备用电源，Qn为常用电源控制断路器，Qr为备用电源控制断路器，两台断路器间有可靠的机械联锁和电气联锁双重保护。
控制器由电源监测、延时判断、操作控制3部分组成。
a）自动工作模式：如果常用电源正常时，控制器将备用电源断路器(Qr)断开，并在设定时间延迟后，将常用电源断路器(Qn)合上，由常用电源为下级负载供电。
当常用电源出现故障时，将正常供电断路器(Qn)断开，经过设定的时间延迟后，将备用电源断路器(Qr)合上，将下级负载从常用电源切换至备用电源。
当常用电源恢复正常时，将自动切换成常用电源供电。
b）手动工作模式：当控制开关置于手动工作模式时，用户可根据需要，使用操作手柄，进行常用电源与备用电源间的供电切换或将常用电源断路器(Qn)及备用电源断路器(Qr)同时置于分断状态，以进行下级电路的检修与维护。
铭贝ATS330 AC双电源切换控制器 详细说明书V1.0
ATS330AC双电源切换控制器用户操作使用手册版本更新记录序版本号发布日期更改内容1V1.02023-07-01首次发布本手册中使用的符号说明符号说明注意提示或提醒操作人员正确操作，否则有可能导致设备不能正确的工作。
小心表示如果不采取适当的预防措施，潜在的危险情况会损坏设备。
警告表示如果不采取适当的预防措施，潜在的危险情况可能会造成死亡、严重的人身伤害或重大的财产损失。
警告：1、本设备的安装必须有专业人士进行。
2、在安装、操作控制器时，请先阅读整个使用说明书。
3、对该设备进行任何维护和调试，必需熟悉所有设备、安全规范及做好事前预防措施，否则可能造成人身伤害或相关设备损坏。
4、在控制器安装完成后，请测试关确认各项保护功能有效。
目录一、概述： (4)二、性能和特点 (4)三、参数显示 (5)四、参数规格 (5)五、外形结构及接线图 (5)六、安装指南 (8)七、面板与显示说明 (9)八、控制与操作说明 (10)十、参数设置 (13)十一、常见故障排除 (15)注：1、禁止在未经许可的情况下，传播本手册中的任何内容。
2、本说明书仅为提供相关信息，说明书中部分内容可能会不经通知而更改。
一、概述：ATS330是一款双路电源自动切换控制器，适用于主备电源切换应用，可自动或手动控制ATS双电源切换。
其具备点阵式高分辨率液晶显示屏，可显示电源状态、开关状态、频率、电压、相序等参数；工作模式（手动、自动、断电）通过LED指示灯，指示ATS开关工作状态；控制器所有参数可通过控制器面板按键调整，或使用PC机进行调整（外接RS485扩展模块），可满足用户不同的应用要求。
二、性能和特点◆采用32位高性能单片机控制。
◆交流供电：电压（AC：100-250V）工作范围。
◆其具备点阵式高分辨率液晶显示屏，自带中英文可切换，可根据客户需求定制语言；◆可显示主用电源、备用电源的电压和频率。
◆自动／手动状态切换，在手动方式下，可强制开关合闸/分闸；◆输入输出端口状态显示，一目了然；◆具备4路无源继电器输出。
CMU-B说明书V1最新.0
双电源自动切换控制器CMU-B使用说明书共立继器株式会社2013年4月V1.0概*述感谢您选用我们公司的产品！我们很乐意为您提供高品质的产品和细致周到的服务！在购买我公司产品时，首先确认技术是否符合贵公司要求；接着检查产品的包装是否完整、附件是否齐备，在调试成功之后帮助填写回单，留存质保书。
使用前请认真阅读本说明，按照规范程序操作，以确保人身和财产安全。
我们对产品说明书的编排力求全面而又简捷。
我们已经尽我们最大的努力尽量避免人为的失误，以确保本说明书中所提供的信息是正确可靠的，但我们不能完全保证：不会有在印刷之前未曾发现或检查出的差错，以及那些我们无法控制的印刷、装订、分发等环节的疏漏，请您多加包涵！有时，我们为了提高控制器（柜）整机的性能和可靠性，可能会对产品的硬件或软件配置作了一些小的调整，这样有可能会导致控制控制器（柜）的实际情况与说明书有某些不一致的地方，但这应该不会实质性地影响您对机器的操作使用，请您能够谅解。
如果您在使用本手册过程中发现有任何错误或您有任何问题，请致电联系本公司！最后祝您工作愉快！*使用控制器系统时：*请勿将控制器（柜）置于过热的环境（储存温度不高于70°C ），以避免损坏。
*请勿撞击、跌落控制器（柜），以避免损坏；勿将任何液体泼洒到控制器（柜）上，避免损坏！*如果长时间不打算使用控制器（柜），请注意对蓄电池进行充电（低于额定电压将无法工作）。
*请勿自行拆卸控制器（柜）；为了安全起见，请交给合格的专业人员来服务。
*请按照正确的接线图纸连接线路，使用规定规格的电线电缆，服从说明书的规定。
*本说明书共分八项内容：一．主要特点………………………………………………………………3.二．控制器外观图示………………………………………………………3.三．主要技术参数…………………………………………………………4.四．操作说明………………………………………………………………4.4-1工作状态 4-2设置相关参数 4-3手动操作 4-4 自动操作五．出厂设置参数表………………………………………………………5.六．外壳图及安装尺寸图…………………………………………………5.七．典型接线图……………………………………………………………6.八．售后服务………………………………………………………………7.一、主要特点CMU-B双电源切换控制器是采用微处理器为核心的新一代智能控制器，实时监测主电源与备用电源两路电压，对出现异常情况的失电、过压、欠压、缺相等做出准确判断，并通过手动/自动切换ATS开关的动作，实现全自动、无人值守的功能。
HAT600N系列双电源自动切换控制器用户手册说明书
HAT600N系列(HAT600N/HAT600NI/HAT600NB/HAT600NBI) 双电源自动切换控制器用户手册目次前言 (3)1 概述 (4)2 性能和特点 (4)3 规格 (5)4 操作 (6)4.1 操作面板 (6)4.2 按键功能描述 (6)5 LCD显示 (7)5.1 主界面 (7)5.2 主菜单界面 (8)6 试机操作 (9)7 参数配置 (10)7.1 参数设置描述 (10)7.2 参数配置表 (10)7.3 输入/输出口功能描述 (13)8 历史记录显示 (14)9 定时试机 (15)10 日期时间设置 (15)11 语言设置 (16)12 控制器信息 (16)13 ATS操作运行 (16)13.1 手动操作运行 (16)13.2 自动操作运行 (17)13.3 ATS供电电源 (17)14 通信配置及连接 (17)15 输入输出接口图 (18)16 典型应用图 (20)17 安装尺寸 (23)18 故障排除 (24)前言是众智的中文商标是众智的英文商标SmartGen ― Smart的意思是灵巧的、智能的、聪明的，Gen是generator（发电机组）的缩写，两个单词合起来的意思是让发电机组变得更加智能、更加人性化、更好的为人类服务！不经过本公司的允许，本文档的任何部分不能被复制（包括图片及图标）。
本公司保留更改本文档内容的权利，而不通知用户。
公司地址：中国·河南省郑州市高新区雪梅街28号电话：+86-371-67988888/67981888/67992951+86-371-67981000（外贸）传真：+86-371-67992952网址：//邮箱：*****************表1版本发展历史日期版本内容2017-04-06 1.0 开始发布。
2019-09-05 1.1 在参数设置中增加通信功能设置描述。
2020-05-12 1.3 修改典型应用图中“断路器应用图”电流端子序号错误的问题，优化“断路器应用图”。
CSWQ2双电源控制器说明书
ATSC620/620I/620A/620AI
三相四线(L-L)
(80~480)V
三相三线(L-L)
可定制
单相二线(L-N)
(50~280)V
两相三线(A-B)
(80~480)V
50/60Hz 16A 250VAC 无源输出 16A/10A 250VAC 无源输出 接地有效
二路 线电压 Uab，Ubc，Uca 相电压 Ua，Ub，Uc 频率 F2
★ 具有过压、欠压、缺相、逆相序、过频、欠频功能； ★ 设有自动／手动状态切换，在手动方式下，可强制开关合分闸； ★ 所有参数现场可编程，采用二级口令，防止非专业人员误操作； ★ 现场可设定为带载／不带载模式进行发电机组的试机操作； ★ 具有开关重合闸及断电再扣功能； ★ 合闸输出可设为脉冲或持续输出； ★ 可适用于一个分断位、两个分断位和无分段位开关； ★ 两路 N 线分离设计； ★ 实时时钟显示； ★ 具有定时开停发电机组功能，可设定单次运行、每月一次或者每周一次，且均可设定是否带载
2 性能和特点
★ 系统类型可设置为 1#市电 2#市电、1#市电 2#发电、1#发电 2#市电、1#发电 2#发电； ★ LCD 为 128x64，带背光，两种语言(简体中文、英文)显示，轻触按钮操作； ★ 采集并显示两路三相电压、频率参数；
一路 线电压 Uab，Ubc，Uca 相电压 Ua，Ub，Uc 频率 F1
CSWQ2 系列双电源自动转换控制器
用户手册
昌盛器有限公司
目录
1 概述......................................................................................................................................... 1 2 性能和特点............................................................................................................................. 1 3 规格......................................................................................................................................... 2 4 操作......................................................................................................................................... 3
双电源切换控制器产品说明书
双电源切换控制器产品说明书安装、使用产品时，注意人身安全，并请仔细阅读说明书鑫龙电器股份ANHUI XINLONG ELECTRICAL CO., LTD目录1.概述 (2)2. 技术参数2.1 规格参数 (3)2.2 安全性能 (3)3. 控制器外形结构与安装连线3.1 详细尺寸 (4)3.2 控制器接线端子 (4)3.3 控制器典型接线图 (5)4. 操作面板4.1 操作按键功能说明 (8)4.2发光二极管功能说明 (9)4.3 LED数码管指示说明 (9)5. 控制与操作说明5.1 菜单结构 (10)5.2 菜单说明 (11)5.3 操作例 (13)6. 通讯功能 (17)7. 故障排除 (17)附录:选型表 (18)1. 概述双电源切换控制器（以下简称：控制器）是一种集测量显示、控制、三遥等功能为一体的自动转换控制器。
适用于交流50Hz、额定电压220V的两路电源，因一路电源断电或故障，自动将负载切换到另一路电源的场合。
具有以下特点：●基于ARM的微处理器控制，实时测算电网参数，运算速度快，测量精度高；●控制器由主、副三相电源同时供电。
任何时候，只要有一相电源正常，即可保证控制器的正常工作，无需额外工作电源，适用场合非常广泛；●通过LED数码管和发光二极管显示控制器的运行状态、运行参数以及电网参数；●自动对电源的过压、欠压、过频、欠频、断相及负载过流（三段式）故障进行监控，并按设置的整定值进行控制；●具有手动/自动操作模式：自动模式时，电源的切换由控制器自动控制；手动模式时，电源的切换由面板上手动控制按键完成。
●具有自复/自投操作控制模式；●双路电源的主副端定义可以按用户需求设置；●可以外接手动按钮（拥有最高优先操作权），以实现远程操控。
●可以外接手动双分按钮（三段式），以实现远程操控。
●具有24V消防联动功能（三段式）。
●可以通过RS485通讯口实现对控制器的遥测、遥信及遥控。
产品型号说明：双电源切换智能控制器（BlueLight系列）根据应用场合和功能的不同分为多个型号。
双电源自动转换开关说明书
双电源自动转换开关说明书相信大家一定都购买过双电源自动转换开关，顾名思义它是在用电突然断电时通过双电源切换开关，自动连接到备用的电源上，使我们的运作不至于停断，仍能继续运作。
这种开关在我们生活的很多地方都有用到，许多公司和小区都有，那么让小兔为您具体的讲解通过双电源切换开关的原理以及说明书。
双电源自动切换开关电器主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个(备用)电源的开关电器，以确保重要负荷连续、可靠运行。
因此，常常应用在重要用电场所，其产品可靠性尤为重要。
转换一旦失败将可能造成以下二种危害之一，其电源间的短路或重要负荷断电(甚至短暂停电)，其后果都是严重的，这不仅仅会带来经济损失(使生产停顿、金融瘫痪)，也可能造成社会问题(使生命及安全处于危险之中)。
因此，工业发达国家都把自动转换开关电器的生产、使用列为重点产品加以限制与规范。
双电源自动切换开关一般由两部分组成：开关本体(ats) 控制器。
而开关本体(ats)又有pc级(整体式)与cb级(断路器)之分,双电源自动转换开关电器(atse)质量的好坏关键取决于开关本体(ats)。
1.pc级ats：一体式结构(三点式)。
它是双电源切换的专用开关，具有结构简单、体积小、自身连锁、转换速度快(0.2s内)、安全、可靠等优点，但需要配备短路保护电器。
2.cb级ats：配备过电流脱扣器的ats，它的主触头能够接通并用于分断短路电流。
它是由两台断路器加机械连锁组成，具有短路保护功能控制器的工作状况控制器主要用来检测被监测电源(两路)工作状况，当被监测的电源发生故障(如任意一相断相、欠压、失压或频率出现偏差)时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源，备用电源其容量一般仅是常用电源容量的20%~30%。
图1是典型ats应用电路。
控制器与开关本体进线端相连。
控制器的优点控制器一般应有非重要负荷选择功能。
控制器也有两种形式：一种由传统的电磁式继电器构成;另一种是数字电子型智能化产品。
RMW 双电源自动转换开关智能控制器使用说明书
双电源自动转换系统自动转换系统可同时对两路电源电压进行检测，当电路出现过电压或为欠电压等故障时，系统会自动控制电路的切换，实现电路自动转换的功能。
自投自复（R ）、自投不自复（S ）和市电—发电机（F ）三种控制功能一体化。
附加通讯功能（采用ModBus-RTU 通讯协议），实时监控系统运行状态和各类参数、功能的修改与设置。
手动控制方式和自动控制方式。
简要说明技术参数控制电压：额定控制电压（Ue 为额定相电压）a. 常用电源和备用电源欠压设定值：65%〜85%Ue 连续可调b. 常用电源和备用电源返回设定值：85%〜105%Ue 连续可调c. 常用电源和备用电源过压设定值：110%〜130%Ue 连续可调+OFF 退出位置控制时间a. 常用电源和备用电源欠压断开延时时间：0.1S 〜240S 连续可调b. 常用电源和备用电源过压断开延时时间：0.1S 〜480S 连续可调c. 常用电源返回断开延时时间：0.1S 〜240S 连续可调d. 开关切换接通延时时间：0.1S 〜480S 连续可调e. 常用电源确认正常延时时间：0.1S 〜900S 连续可调使用条件工作电源：交流AC230V/50Hz ；直流DC24V 电压检测：三相五线（AC400V ）直接输入工作环境：-10˚C~60˚C ，且24小时的平均值不超过35˚C ；海拔高度不超过2000米； 污染等级为3级。
双电源控制器的型号RMW 功能代号S ——自投不自复R ——自投自复F ——市电-发电机特点简要说明显示说明双电源控制器的型号面板示意图RMW-F自动转换开关智能控制器功能最全，这里以RMW-F自动转换开关智能控制器为例进行说明。
控制器的面板显示由三位数码管显示窗和状态指示灯两部分组成。
三位数码管可显示两路电源的各相电压值，延时时间值及一些设定值。
指示灯用于指示控制器的当前状态。
参数设定方法：见另附“自动转换开关使用说明书”注意：1、在设置过程中不允许影响开关正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双电源切换控制器产品说明书安装、使用产品时，注意人身安全，并请仔细阅读说明书安徽鑫龙电器股份有限公司ANHUI XINLONG ELECTRICAL CO., LTD目录1.概述 (2)2. 技术参数2.1 规格参数 (3)2.2 安全性能 (3)3. 控制器外形结构与安装连线3.1 详细尺寸 (4)3.2 控制器接线端子 (4)3.3 控制器典型接线图 (5)4. 操作面板4.1 操作按键功能说明 (8)4.2发光二极管功能说明 (9)4.3 LED数码管指示说明 (9)5. 控制与操作说明5.1 菜单结构 (10)5.2 菜单说明 (11)5.3 操作范例 (13)6. 通讯功能 (17)7. 故障排除 (17)附录:选型表 (18)1. 概述双电源切换控制器（以下简称：控制器）是一种集测量显示、控制、三遥等功能为一体的自动转换控制器。
适用于交流50Hz、额定电压220V的两路电源，因一路电源断电或故障，自动将负载切换到另一路电源的场合。
具有以下特点：●基于ARM的微处理器控制，实时测算电网参数，运算速度快，测量精度高；●控制器由主、副三相电源同时供电。
任何时候，只要有一相电源正常，即可保证控制器的正常工作，无需额外工作电源，适用场合非常广泛；●通过LED数码管和发光二极管显示控制器的运行状态、运行参数以及电网参数；●自动对电源的过压、欠压、过频、欠频、断相及负载过流（三段式）故障进行监控，并按设置的整定值进行控制；●具有手动/自动操作模式：自动模式时，电源的切换由控制器自动控制；手动模式时，电源的切换由面板上手动控制按键完成。
●具有自复/自投操作控制模式；●双路电源的主副端定义可以按用户需求设置；●可以外接手动按钮（拥有最高优先操作权），以实现远程操控。
●可以外接手动双分按钮（三段式），以实现远程操控。
●具有24V消防联动功能（三段式）。
●可以通过RS485通讯口实现对控制器的遥测、遥信及遥控。
产品型号说明：双电源切换智能控制器（BlueLight系列）根据应用场合和功能的不同分为多个型号。
型号说明如下图：2. 技术参数2.2 安全性能本产品符合：GB/T 14048.11-2002 低压开关设备和控制设备第6部分：多功能电器第1篇自动转换开关电器GB/T 17626.1-1998 电磁兼容试验和测量技术抗扰度实验总论GB/T 17626.2-1998 电磁兼容试验和测量技术静电放电抗扰度试验GB/T 17626.4-1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验严酷等级4级GB/T 17626.5-2008 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验严酷等级4级3. 控制器外形结构与安装连线控制器采用钢外壳结构，具有良好的空间电磁辐射抗干扰特性，有利于环境恶劣场合的使用。
控制器的所有连线都通过针式带锁的端子连接，以方便设备的连线、移动、维修和更换。
3.1 详细尺寸控制器在柜体上的开孔尺寸为196mm×146mm，下图为控制器背面端子说明。
3.2 控制器接线端子端子序号端子名功能说明二段式三段式X15Z-N主电源零线6Z-C主电源C相电压输入7Z-B主电源B相电压输入8Z-A主电源A相电压输入X21B-N副电源零线2B-C副电源C相电压输入3B-B副电源B相电压输入4B-A副电源A相电压输入X39IC*C相电流信号输入10IC11IB*B相电流信号输入12IB13IA*A相电流信号输入14IAX415S RS485隔离电源地16A RS485 A引脚17B RS485 B引脚X529备用4未定义主电源分闸控制输出2827备用3未定义副电源分闸控制输出2625备用2发电机做副电源时为卸载信号输出2423备用1发电机做副电源时为发电机开机信号输出2221主控主电源投切控制输出2019备控副电源投切控制输出18X637公共端状态输入信号公共点+24V36IN1未定义消防联动信号输入35IN2未定义双分操作信号输入34IN3发电机就绪信号输入33IN4副电源合闸操作信号输入32IN5主电源合闸操作信号输入31IN6副电源合位信号输入30IN7主电源合位信号输入注释：若采用发电机做副电源时，必须将备用1、备用2两路继电器按3.3的接线图正确接线；IN3必须与X6公共端连接作为发电机就绪信号。
并且此时必须设置主电源优先。
若采用市电做副电源，则备用1、备用2和IN3端口应当悬空。
3.3 控制器典型接线图注意：此接线图具有通用性，实际操作中必须仔细检查产品的端子标识再进行接线。
4. 操作面板操作面板由三个部分组成：显示测量参数的LED数码管、指示运行状态及运行模式的发光二极管和操作按键。
见下图：4.1 操作按键功能说明按键功能描述名称图示显示菜单下设置菜单下加号未定义更改当前项的设置内容/当前位的数值加1回车未定义进入下一层菜单/确认当前设置下翻翻页到下一项翻页到下一项/当前光标左移一位返回返回主菜单返回上一层菜单主投手动投切主电源备投手动投切副电源4.3 LED数码管指示说明控制器具有4个LED数码管。
显示菜单或设置菜单下显示不同的信息。
显示菜单下：数码管显示主、副电源的电网参数，包括三相电压、三相电流、频率、零序电压、开入量的状态。
左右数码管的上排显示当前测量的参数类型或开入量序号，下排显示当前测量参数的当前值或状态。
具体说明见5.2菜单说明中的显示菜单。
设置菜单下：左边数码管显示当前菜单为设置菜单，右边数码管上排显示设置项目的序号，下排显示设置内容或数值。
具体说明见5.2菜单说明中的设置菜单。
5. 控制与操作说明完成安装接线并检查无误后，便可通电开机。
开机进入“主菜单”，通过“下翻”键和“回车”键可以选择进入“显示菜单”或“设置菜单”，并可通过其它操作来选择显示内容或对某些参数进行修改。
5.1 菜单结构5.2 菜单说明下表列出了显示菜单和设置菜单项目及其功能描述。
菜单显示内容描述显示菜单主、副电源当前A相电压主、副电源当前B相电压主、副电源当前C相电压主、副电源当前零序电压主、副电源当前频率当前A相电流当前B相电流当前C相电流IN1~IN7开入量当前输入状态，闭合态显示“”，断开态显示“”设置菜单进入设置菜单时，需要验证用户密码。
设备地址设设置范围“001~999”置可设为2400bps（）、4800bps 通讯波特率设置（）和9600bps（）波特率停止位设置可设为1（）或者2（）自动/手动方式设置可设置“自动”（）或者“手动”（）主电源/副电源优先设置可设置“主电源优先”（）或者“副电源优先”( )自复/自投方式设置可设置“自投自复”（）或者“自投不自复”()过压整定值设置（额定电压的百分数）设置范围“000~999”默认值：110欠压整定值设置（额定电压的百分数）设置范围“000~999”默认值：070过频整定值设置（额定频率的百分数）设置范围“000~999”默认值：110欠频整定值设置（额定频率的百分数）设置范围“000~999”默认值：090过流整定值设置（额定电流的百分数）设置范围“000~999”默认值：150过流故障判定时间设置设置范围“0.00~9.99”秒默认值：0.00电源故障判定时间设置设置范围“0.00~9.99”秒默认值：0.03转换动作延时设置设置范围“00.0~99.9”秒默认值：00.0发电机关机延时设置设置范围“000~999”秒默认值：030手动投切按键延时设置设置范围“000~999”秒默认值：003用户密码设置设置范围“000~999”恢复出厂默认值（P06~P15）不恢复，恢复5.3 操作范例下面举几个例子来详细说明菜单设置的步骤以及手动切换功能。
例1：设置控制器的优先方式为副电源优先操作步骤按键左侧数码管显示右侧数码管显示开机运行后在主菜单下，按“下翻”键切换到更改设置按“回车”键，进入设置菜单，此时提示需要输入用户密码密码默认为“000”，按“回车”键进入设置项选择按4次“下翻”键，选择到优先方式设置（P04）按“回车”键进入设置，当前设置为主电源优先（AF-）按1次“加号”键，将设置值改为副电源优先（bF-）按“回车”键确认当前设置，自动返回到设置项选择按“返回”键，返回到主菜单，此次设置完成例2：设置控制器的过压整定值为额定电压的125%操作步骤按键左侧数码管显示右侧数码管显示开机运行后在主菜单下，按“下翻”键切换到更改设置按“回车”键，进入设置菜单，此时提示需要输入用户密码密码默认为“000”，按“回车”键进入设置项选择按6次“下翻”键，选择到过压整定值设置（P06）按“回车”键进入设置，默认设置为110当前光标在个位上，按5次“加号”键，将个位的值改为5按1次“下翻”键，将光标移动到十位上，再按1次“加号”键，将十位的值改为2按“回车”键确认当前设置，自动返回到设置项选择按“返回”键，返回到主菜单，此次设置完成操作步骤按键左侧数码管右侧数码管开机运行后在主菜单下，按“下翻”键切换到更改设置按“回车”键，进入设置菜单，此时提示需要输入用户密码密码默认为“000”，按“回车”键进入设置项选择按3次“下翻”键，选择到自动/手动方式设置（P03）按“回车”键进入设置，当前设置为自动方式（Zd-）按1次“加号”键，将设置值改为手动方式（Sd-）按“回车”键确认当前设置，自动返回到设置项选择。
此时“自动灯”熄灭，说明控制器已经进入手动方式按“返回”键，返回到主菜单，此次设置完成按下控制器面板上的“备投”键，维持3秒，控制器发出备投信号，使转换开关将负载切换到副电源上例4：关于双分操作和消防联动及负载过流保护功能双分操作就是将主、副两路电源同时分闸，转换开关触头处于中间位置，从而起到对负载短路或过流的保护作用。
出于安全考虑，双分操作后，控制器无论是自动模式还是手动模式，都不能再合闸，只有人工进行状态复位（即同时按下控制器面板上的“主投”和“备投”按键），控制器才能合闸。
消防联动和负载过流保护功能实际上都是控制器自动进行双分操作，所以当控制器运行时，如果有消防联动或者有负载过流情况发生，控制器自动进行双分操作，当故障排除后，需要人工进行状态复位，控制器才能合闸继续运行。
操作步骤按键左侧数码管显示右侧数码管显示控制器开机运行，按“回车”键进入显示菜单选择到开入量IN6和IN7状态显示此时按下外接的双分按钮，控制器进行双分操作，转换开关触头处于中间位置，主电源灯和副电源灯均熄灭，A、B、C三相灯熄灭IN3外接的双分按钮同时按下“主投”和“备投”按键，进行状态复位。
此时控制器主电源正常，且又是自动模式，所以控制器自动投入主电源。
如果是手动模式，人工状态复位后，控制器不会自动合闸。
