船舶制冷装置的管理
船舶伙食制冷装置的管理与节能

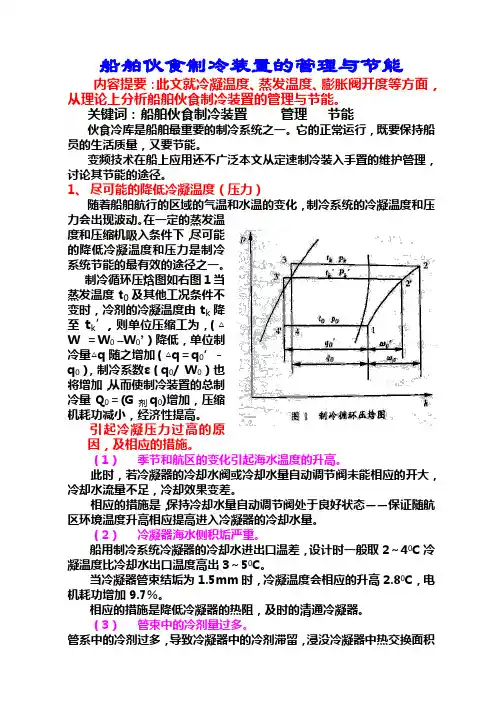

船舶伙食制冷装置的管理与节能内容提要：此文就冷凝温度、蒸发温度、膨胀阀开度等方面，从理论上分析船舶伙食制冷装臵的管理与节能。
关键词：船舶伙食制冷装臵管理节能伙食冷库是船舶最重要的制冷系统之一。
它的正常运行，既要保持船员的生活质量，又要节能。
变频技术在船上应用还不广泛本文从定速制冷装入手臵的维护管理，讨论其节能的途径。
1、尽可能的降低冷凝温度（压力）随着船舶航行的区域的气温和水温的变化，制冷系统的冷凝温度和压力会出现波动。
在一定的蒸发温度和压缩机吸入条件下，尽可能的降低冷凝温度和压力是制冷系统节能的最有效的途径之一。
制冷循环压焓图如右图1当蒸发温度t0及其他工况条件不变时，冷剂的冷凝温度由t k降至t k’，则单位压缩工为，（△W＝W0–W0’）降低，单位制冷量△q随之增加（△q＝q0’－q0），制冷系数ε（q0/ W0）也将增加，从而使制冷装臵的总制冷量Q0＝(G剂q0)增加，压缩机耗功减小，经济性提高。
引起冷凝压力过高的原因，及相应的措施。
（1）季节和航区的变化引起海水温度的升高。
此时，若冷凝器的冷却水阀或冷却水量自动调节阀未能相应的开大，冷却水流量不足，冷却效果变差。
相应的措施是，保持冷却水量自动调节阀处于良好状态――保证随航区环境温度升高相应提高进入冷凝器的冷却水量。
（2）冷凝器海水侧积垢严重。
船用制冷系统冷凝器的冷却水进出口温差，设计时一般取2～40C冷凝温度比冷却水出口温度高出3～50C。
当冷凝器管束结垢为1.5mm时，冷凝温度会相应的升高2.80C，电机耗功增加9.7％。
相应的措施是降低冷凝器的热阻，及时的清通冷凝器。
（3）管束中的冷剂量过多。
管系中的冷剂过多，导致冷凝器中的冷剂滞留，浸没冷凝器中热交换面积过多，即有效冷却面积减小。
相应的措施是回收过多的冷剂到除液屏中。
（4）系统中有空气。
操作管理（如补加冷剂、添加滑油、检修压缩机等）不当可能引起空气进入系统。
试验表明，当系统中不凝性气体的分压力上升到0.196Mpa时压缩机的耗功将增加18％。
舰船制冷装置
吸附式制冷工作原理
8
大部分船舶均采用柴油机 为动力装置，但其受卡诺 循环的限制，效率只有约 50%，大量废热存在于排 烟和循环冷却水中。据统 计，万吨级商轮伙食冷库 和空调系统的能耗已占总 能耗的18%，客轮，邮轮 则占28%，降低船舶制冷 能耗很重要。
氨被认为是余热吸附式制 冷的理想工质，碳基材料 和碱土金属盐为常用的吸 附剂。
17
结束
18
6
国内外舰船制冷发展史
我国船舶冷藏运输最早于1985年出现在上海。当时为开展我国东海、黄海渔业 捕捞运输业务，曾改造了一条二次大战期间上海长江口的沉船，有上海鱼品厂 、上海船舶设计院、上海船厂等部门联合设计制冷装置。这条船成为了我国第 一艘，带有氨制冷装置及冻结设备的海洋冷藏加工运输船。船舶制冷技术的推 广应用与发展是从1967年上海、广州开始。当时国内几家造船厂开始建造万吨 级海洋客轮船。这些船均采用了国产制冷、空调设备，以保证舱室空调和船员 伙食冷库的制冷，成功的使用了国产船用制冷、空调设备，有力的促进了我国 船用制冷技术的应用和发展，也为我国海上和内河冷藏运输奠定了技术基础。 我国内河和沿海冷藏运输，目前依然比较落后，内河冷藏运输至今基本上是空 白。
舰船制冷及空调系统
舰船制冷通风的意义
1）伙食冷库
航程越远，需带的食品越多，储藏时间也越长，有些食品在常 温下数日就变质，气温越高腐烂越快，为使食品久藏，必须设 法消灭各种微生物，或抑制它们的繁殖为使果蔬类食品保存期 加长，需延缓它们生长成熟。用冷藏法，能抑制微生物在食品 中的繁殖，也能延缓蔬菜、水果的生长成熟，又不致破坏食品 原有品质和营养价值 。 高温库（菜库、乳品库）：0 ℃～5 ℃
3
舰船制冷通风的意义
3）冷藏运输

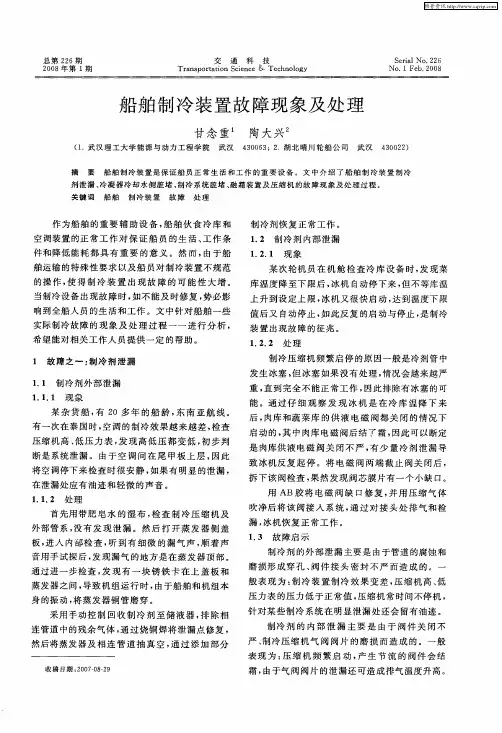

船舶制冷装置故障现象及处理
