发动机维修流程
汽车发动机构造与维修项目
维修人才培养
汽车维修行业需要大量专业人才，而目前的人才培养体系无法满足 市场需求。
项目目标
01
02
03
提高维修服务水平
通过培训和实践，提高汽 车维修服务的技术水平和 质量。
培养专业人才
为汽车维修行业培养具备 专业技能和知识的专业人 才。
工作服
用于保护身体免受 油污和污垢的伤害。
安全帽
用于保护头部免受 撞击和伤害。
防护手套
用于保护手部免受 油污、腐蚀和高温 的伤害。
防油鞋
用于保护脚部免受 油污和腐蚀的伤害。
06 汽车发动机维修案例分析
案例一：发动机大修案例
故障描述
发动机出现严重磨损，气缸压力不足，导致车辆无法正常 启动。
Байду номын сангаас维修过程
汽车发动机构造与维修项目
目录
• 项目介绍 • 汽车发动机概述 • 汽车发动机维修流程 • 汽车发动机常见故障与排除 • 汽车发动机维修工具与设备 • 汽车发动机维修案例分析
01 项目介绍
项目背景
汽车工业的快速发展
随着汽车工业的快速发展，汽车保有量不断增加，对汽车维修服 务的需求也随之增长。
维修行业现状
02 汽车发动机概述
发动机类型
01
02
03
04
内燃机
利用燃料燃烧产生的热能转化 为机械能的发动机。
外燃机
燃料在外部燃烧，通过外部热 源传递到内部进行做功的发动
机。
蒸汽机
利用蒸汽的压力推动活塞做功 的发动机。
电动发动机
利用电能驱动电机产生机械能 的发动机。
汽车发动机维修工艺
第六章 发动机维修工艺
• 分解活塞连杆组： • 拆前验对活塞、连杆、连杆盖朝前标记以 及缸号记号。 • 拆卸活塞环时，应选用专用工具。 • 去掉活塞销挡圈（卡簧）后，将活塞加热 至60℃，再拆卸活塞销。
第六章 发动机维修工艺
图6-1 气缸压力表 1-表头 2-导管 3-锥形橡胶街头 4-罗纹接头
第六章 发动机维修工艺
4.修理： 1） 汽缸体与汽缸盖平面度用专用平面磨床磨 削，也可用平面砂轮手工推磨，但燃烧室容积减 少量不大于5%标准容积。 2）主轴承承孔的修理，可将轴承盖端面磨去稍 许，重新安装紧固后，再进行相应加工。
第六章 发动机维修工艺
二、汽缸体—汽缸盖裂纹的检修
1、产生裂纹的原因 常见裂纹的有：曲轴箱的共振裂纹、水 套的冰冻裂纹、汽缸套承孔因型芯偏移等造 成的裂纹等； 容易产生裂纹的部位与它们的结构、工 作条件和使用不当有关。
第六章 发动机维修工艺
图7-16 拆卸活塞环
第六章 发动机维修工艺
图6-17 加热并拆卸活塞销
第六章 发动机维修工艺
第二节 气缸体、气缸盖的修理
一、汽缸体—汽缸盖变形的检修
1、变形原因 1 ）制造时，时效处理不足， —— 内应力增加， 引起变形； 2 ）使用中，长期高速大负荷工作 ，润滑不足 （烧瓦抱轴）； 3 ）装配时，螺栓拧紧力过大或拧紧顺序不当； 高温时拆卸； 4）修理中，轴承间隙不当。
诊断对象 发动机总成 诊断参数 发动机功率 燃油消耗量 排气中有害气体排放物浓度 进气管真空度
气缸压缩压力 曲轴箱窜气量 气缸漏气率 发动机异响 机油消耗量
诊断对象 冷却系
诊断参数 冷却液温度 散热器进、出口温差 风扇传动带张力
气缸活塞组
点火系 电路电压、电流 电容器电容 触点闭合角及重叠角 点火电压 点火提前角 电压示波图 起动系 起动机电压 起动机电流 起动转速 机油压力 机油消耗量 机油中金属杂质含量
发动机大修工艺流程
发动机大修工艺流程1.召集会议和制定计划：在开始发动机大修之前，首先需要召集相关的技术人员和工程师开会，讨论大修的计划和安排。
会议期间，需要确定大修的目标、预估工时和所需材料等细节。
2.拆卸发动机：大修前需要将发动机拆卸，以便更好地进行检查和修复。
这个过程通常需要移除油管、进、排气系统以及其他相关的零部件。
3.清洗和检查：拆卸后，需要对发动机进行全面的清洗。
这包括清洗各个发动机部件、润滑系统以及冷却系统等。
同时，还需要对各个部件进行细致的检查，以便发现潜在的问题和故障。
4.更换损坏和磨损的零部件：在检查发动机时，如果发现有损坏或磨损的零部件，需要及时替换。
这些零部件可能包括活塞、连杆、摇臂、气门和密封件等。
5.精确加工和检修：在发动机大修中，需要对各个部件进行精确的加工和检修。
这包括使用特殊工具和设备对零件进行磨削、研磨、钻孔等加工步骤，以保证其精确度和工作性能。
6.装配发动机：在所有维修和加工工作完成后，需要将各个部件进行适当的装配。
这包括将活塞、连杆、曲轴、汽缸盖和气门等部件安装到发动机体中，并确保其安装牢固和正确。
7.油封检测：大修完成后，需要进行油封检测以确保发动机密封。
这个步骤通常包括对发动机进行压力测试和漏油测试，以确保其在正常工作条件下能够保持正常的密封效果。
8.冷启动测试和调优：最后，需要对大修后的发动机进行冷启动测试和调优。
这些测试通常包括对发动机的冷却系统、燃油系统、点火系统和排放系统等进行调试和优化，以确保其能够正常工作。
以上是发动机大修的一般工艺流程。
实际的大修过程可能会因发动机型号、故障类型和修复要求等而有所差异。
在进行大修时，需要确保按照相关的技术规范和要求进行操作，以确保发动机的修复质量和性能。

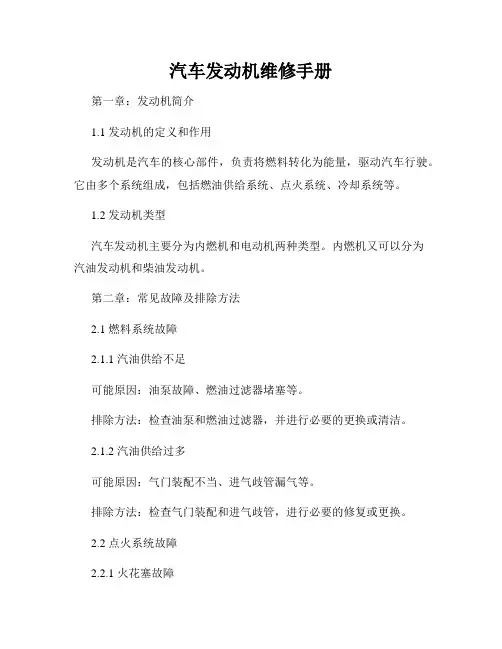

汽车发动机维修手册
汽车发动机维修手册第一章：发动机简介1.1 发动机的定义和作用发动机是汽车的核心部件，负责将燃料转化为能量，驱动汽车行驶。
它由多个系统组成，包括燃油供给系统、点火系统、冷却系统等。
1.2 发动机类型汽车发动机主要分为内燃机和电动机两种类型。
内燃机又可以分为汽油发动机和柴油发动机。
第二章：常见故障及排除方法2.1 燃料系统故障2.1.1 汽油供给不足可能原因：油泵故障、燃油过滤器堵塞等。
排除方法：检查油泵和燃油过滤器，并进行必要的更换或清洁。
2.1.2 汽油供给过多可能原因：气门装配不当、进气歧管漏气等。
排除方法：检查气门装配和进气歧管，进行必要的修复或更换。
2.2 点火系统故障2.2.1 火花塞故障可能原因：火花塞老化、电极间隙过大等。
排除方法：更换火花塞，并调整电极间隙。
2.2.2 点火线圈故障可能原因：点火线圈接触不良、绝缘破损等。
排除方法：检查点火线圈接触情况，并进行必要的维修或更换。
2.3 冷却系统故障2.3.1 发动机过热可能原因：散热器阻塞、水泵故障等。
排除方法：清洗散热器或更换故障的水泵。
2.3.2 冷却液泄漏可能原因：冷却系统密封件老化、冷却液管路破损等。
排除方法：更换密封件或修复冷却液管路。
第三章：日常保养与维护3.1 发动机起动前的检查3.1.1 检查机油量确保机油量在适当范围内，不得过低或过高。
3.1.2 检查冷却液确认冷却液的量和质量，必要时进行添加和更换。
3.2 发动机正常运行中的注意事项3.2.1 控制发动机温度避免长时间高负载行驶，及时降低发动机温度。
3.2.2 避免急刹车急刹车容易导致发动机突然停止，对发动机造成不良影响。
第四章：故障诊断与维修流程4.1 故障诊断步骤4.1.1 观察现象和收集信息根据车主的描述和现象，了解故障发生的背景和可能的原因。
4.1.2 进行初步检查使用相应的工具和设备，对可能存在问题的部位进行检查和测量。
4.1.3 确定故障原因综合分析收集到的信息和初步检查的结果，确定故障的具体原因。
车辆汽车发动机维修方案
1、发动机维修方案（一）概括发动机的作用1、概述发动机，又称为引擎，是一种能够把一种形式的能转化为另一种更有用的能的机器，通常是把化学能转化为机械能。
（把电能转化为机器能的称谓电动机）有时它既适用于动力发生装置,也可指包括动力装置的整个机器。
比如汽油发动机,航空发动机。
2、结构机体是构成发动机的骨架，是发动机各机构和各系统的安装基础，其内、外安装着发动机的所有主要零件和附件，承受各种载荷。
因此，机体必须要有足够的强度和刚度。
机体组主要由气缸体、曲轴箱、气缸盖和气缸垫等零件组成。
3、作用是一种热力发动机，它的特点是通过液体或气体燃料在机器内部燃烧产生热能，然后再转变为机械能提供给汽车，成为汽车前进的动力。
4、发动机的工作原理汽油机是将汽油和空气混合成可燃混合气，然后进入气缸用电火花点燃。
5、进气行程在这个行程中，进气门开启，排气门关闭，气缸与化油器相通，活塞由上止点向下业点移动，活塞上方容积增大，气缸内产生一定的真空度。
可燃混合气被吸入气缸内。
活塞行至下止点时，曲轴转过半周，进气门关闭，进气行程结束。
由于进气道的阻力，进气终了时气缸内的气体压力稍低于大气压，约为0.07～0.09MPa。
混合气进入气缸后，与气缸壁、活塞等高温机件接触，并与上一循环的高温残余废气相混合，所以温度上升到370—400K。
6、进气行程结束后，进气门、排气门同时关闭。
曲轴继续旋转，活塞由下止点向上止点移动，活塞上方的容积缩小，进入到气缸中的混合气逐渐被压缩，使其温度、压力升高。
活塞到上止点时，压缩行程结束。
压缩终了时，混合气温度约为600～700K，压力一般为0.6～1.2MPa混合气被压缩之后，密度增大，压力和温度迅速升高，为燃烧创造了良好条件。
7、作功行程当压缩冲程临近终了时，火花塞发出电火花，点燃可燃混合气。
由于混合气迅速燃的燃气推动活塞迅速下行，并通过连杆使曲轴旋转而对外作功。
在作功行程中，活塞自上止点移至下止烧膨胀，在极短时间内压力可达到3～5MPa，最高温度约为2200～2800K。
航空航天行业民用飞机发动机维修与改装方案
航空航天行业民用飞机发动机维修与改装方案第一章民用飞机发动机维修概述 (3)1.1 维修背景与重要性 (3)1.2 维修类型与流程 (3)1.2.1 维修类型 (3)1.2.2 维修流程 (4)第二章发动机结构与原理 (4)2.1 发动机主要结构组成 (4)2.1.1 活塞组件 (4)2.1.2 气缸组件 (4)2.1.3 曲轴组件 (5)2.1.4 燃油系统 (5)2.1.5 润滑系统 (5)2.1.6 冷却系统 (5)2.1.7 点火系统 (5)2.2 发动机工作原理 (5)2.2.1 吸气过程 (5)2.2.2 压缩过程 (5)2.2.3 燃烧过程 (5)2.2.4 排气过程 (5)2.3 发动机功能参数 (6)2.3.1 最大功率 (6)2.3.2 最大扭矩 (6)2.3.3 燃油消耗率 (6)2.3.4 排气温度 (6)2.3.5 噪音 (6)第三章维修前准备 (6)3.1 维修工具与设备 (6)3.1.1 维修工具 (6)3.1.2 维修设备 (6)3.2 维修人员培训与资质 (6)3.2.1 维修人员培训 (6)3.2.2 维修人员资质 (7)3.3 维修场地与环境 (7)3.3.1 维修场地 (7)3.3.2 维修环境 (7)第四章发动机拆解与检测 (7)4.1 发动机拆解流程 (7)4.2 发动机部件检测 (8)4.3 故障诊断与排除 (8)第五章发动机部件维修与更换 (9)5.1 零部件维修方法 (9)5.1.1 检查与诊断 (9)5.1.2 清洗与清洁 (9)5.1.3 焊接与修补 (9)5.1.4 更换磨损件 (9)5.2 零部件更换标准 (9)5.2.1 更换时机 (9)5.2.2 更换要求 (9)5.3 维修质量检验 (9)5.3.1 检验方法 (9)5.3.2 检验标准 (10)第六章发动机组装与调试 (10)6.1 发动机组装流程 (10)6.1.1 零部件清洗与检查 (10)6.1.2 零部件分类与排序 (10)6.1.3 组装顺序 (10)6.1.4 装配检查 (10)6.1.5 发动机组装完成 (11)6.2 发动机调试方法 (11)6.2.1 冷态调试 (11)6.2.2 热态调试 (11)6.2.3 自动控制系统调试 (11)6.3 调试结果分析 (11)6.3.1 功能分析 (11)6.3.2 可靠性分析 (12)6.3.3 改进措施 (12)第七章发动机改装方案设计 (12)7.1 改装需求分析 (12)7.2 改装方案制定 (12)7.3 改装工艺流程 (13)第八章发动机改装实施与监控 (13)8.1 改装实施流程 (13)8.1.1 前期准备 (13)8.1.2 技术方案制定 (13)8.1.3 生产准备 (13)8.1.4 改装实施 (13)8.1.5 质量检验 (14)8.2 改装过程监控 (14)8.2.1 进度监控 (14)8.2.2 质量监控 (14)8.2.3 安全监控 (14)8.2.4 成本监控 (14)8.3 改装效果评估 (14)8.3.1 功能评估 (14)8.3.2 经济性评估 (14)8.3.3 可靠性评估 (14)8.3.4 环境影响评估 (14)第九章发动机维修与改装项目管理 (14)9.1 项目管理方法 (14)9.1.1 项目管理概述 (14)9.1.2 项目规划 (15)9.1.3 项目组织 (15)9.1.4 项目执行 (15)9.1.5 项目监控 (15)9.2 项目进度控制 (15)9.2.1 进度计划制定 (16)9.2.2 进度监控与调整 (16)9.3 项目成本控制 (16)9.3.1 成本预算编制 (16)9.3.2 成本监控与调整 (16)第十章维修与改装后质量保证 (16)10.1 质量保证体系 (16)10.2 质量检验与监控 (17)10.3 质量改进与持续发展 (17)第一章民用飞机发动机维修概述1.1 维修背景与重要性民用航空业的迅速发展，民用飞机的安全功能成为了行业关注的焦点。
汽车发动机常见故障及维修方法
汽车发动机常见故障及维修方法
汽车发动机是汽车的核心部件，在使用过程中可能会出现一些故障。
以下是汽车发动
机常见的故障及维修方法：
1. 燃油系统故障：燃油泵故障、喷油器堵塞、油路阻塞等问题可能导致发动机不能
正常运行。
维修方法包括更换故障件、清洗燃油系统、检查线路等操作。
2. 空气系统故障：空气滤清器堵塞、进气道异物、空气流量计故障等问题会导致发
动机无法正常吸气。
维修方法包括更换空气滤清器、清理进气道、更换空气流量计等操作。
3. 电气系统故障：电池电量不足、起动机故障、点火系统故障等问题会影响发动机
的起动。
维修方法包括更换电池、维修或更换起动机、更换点火系统零部件等操作。
5. 排气系统故障：排气管破损、排气喉堵塞等问题会影响发动机排出废气。
维修方
法包括更换排气管、清理排气喉等操作。
6. 发动机机械故障：气门调整不当、活塞磨损、曲轴轴承故障等问题会影响发动机
的正常运转。
维修方法包括进行发动机拆卸、更换故障部件等工作。
7. 缸盖及汽缸故障：汽缸子弹孔损坏、缸盖变形、气缸压力不均等问题会影响发动
机的性能。
维修方法包括进行车辆拆卸、更换故障部件或者对汽缸进行研磨等操作。
汽车发动机故障维修手册
汽车发动机故障维修手册第一章前言汽车发动机是汽车的“心脏”，负责产生动力并驱动车辆行驶。
然而，由于使用频繁以及各种外部因素的影响，发动机故障不可避免。
本手册将为您提供有关汽车发动机故障的诊断和维修方法，以帮助您更好地保养和修复发动机问题。
第二章故障诊断2.1 发动机异响当汽车发动机出现异常噪音时，可能是由于以下原因引起的故障：2.1.1 活塞环磨损活塞环磨损会导致活塞与气缸壁之间的密封不良，进而产生噪音。
应及时更换磨损的活塞环。
2.1.2 高压油泵故障高压油泵故障可能会导致燃料供应不足，引起发动机异响。
应检查高压油泵是否工作正常，并进行必要的修理或更换。
2.2 发动机漏油发动机漏油会导致润滑不良，增加磨损和故障的风险。
以下是几种常见的发动机漏油原因及应对方法：2.2.1 正时链条密封老化正时链条密封老化会导致机油泄漏。
应检查正时链条密封情况，并及时更换老化的密封件。
2.2.2 油底壳密封破损油底壳密封破损会导致机油从底部泄漏。
应检查油底壳密封是否完好，并进行必要的修复。
第三章维修方法3.1 发动机冷却系统维修汽车发动机冷却系统的正常运行对于发动机的性能和寿命至关重要。
以下是几种常见的发动机冷却系统故障及相应的维修方法：3.1.1 水泵故障水泵故障会导致冷却液无法循环，引起发动机过热。
应检查水泵是否损坏，并进行必要的修理或更换。
3.1.2 散热器堵塞散热器堵塞会导致冷却液无法有效散热，进而引起发动机过热。
应拆下散热器进行清洗或更换。
3.2 发动机点火系统维修发动机点火系统的正常运行对于燃烧稳定和动力输出至关重要。
以下是几种常见的发动机点火系统故障及相应的维修方法：3.2.1 火花塞老化火花塞老化会导致点火能力减弱，进而影响发动机的正常工作。
应定期检查和更换火花塞。
3.2.2 点火线圈故障点火线圈故障可能会导致火花能量不足，引起发动机功率下降。
应检查点火线圈是否正常工作，并进行必要的修理或更换。
第四章预防措施预防是汽车发动机维修的关键，以下是一些常见的维护措施：4.1 定期更换机油和机滤定期更换机油和机滤有助于保持发动机润滑系统的良好工作状态，减少故障的风险。
发动机大修流程
发动机大修流程
发动机大修是对发动机进行全面检修和维修的过程，以下是一般的发动机大修流程：
1. 准备工作：停车和排除机械能源，确保安全，准备专业工具和设备。
2. 拆卸：拆下引擎罩和相关附件，标记和断开所有连接到发动机的管道和电线。
3. 检查：彻底检查发动机的各个部件，包括气缸、活塞、曲轴、凸轮轴、连杆等。
检查焦炭积聚、磨损、损坏或其他问题。
4. 清洗：使用专业清洗剂和工具清洗发动机部件，去除积碳、污垢和油渍。
5. 更换零件：根据检查结果，更换或修复需要更换的零件，例如活塞环、垫片、气缸套等。
6. 组装：将清洗和更换过的部件重新安装到发动机上，确保正确连接和定位。
7. 润滑和调整：添加适当的润滑油，并进行一些必要的调整，例如气门间隙、点火正时等。
8. 测试：重新启动发动机，检查是否存在异常噪音、震动或漏油等问题。
进行
必要的调整和修复。
9. 清理和整理：清除工作区域的杂物，清洗和整理工具和设备。
10. 测试驾驶：进行测试驾驶，确保发动机运行顺畅，没有异常。
发动机大修是一项复杂的工作，需要经验丰富的技术人员来完成。
具体的流程可能会因发动机类型和维修要求而有所不同，这只是一般的大修流程。
在实际操作中，一定要依据相关的制造商指南和专业标准进行操作。
汽车发动机拆装维修方法
▪（一）发电机的分解与组装▪ 1．发电机的分解▪以桑塔纳2000交流发电机为例进行拆装，首先用专用扳手固定发电机V形带轮，旋下紧固螺母，将发电机从车上拆下，如图3-25所示。
▪图3-25 发电机拆装分解图1-带轮 2-发电机 3、4、5-支架▪（1）拆下前端盖连接螺栓，分解前端盖、带轮、转子、后端盖、整流调压器。
▪（2）拆下定子绕组端头，从后端盖上取出定子。
▪（3）拆下电刷架，取出电刷总成、二极管、整流子及电容器。
▪（4）拆下带轮固定螺母，取下带轮、半圆键、风扇、轴套，使转子和前端盖分离。
▪2．发电机装复▪（1）按照拆解的相反顺序，进行组装，注意不要漏装各绝缘垫片，注意元件板、“+”柱、“F”柱与壳体之间的绝缘垫圈不能漏装。
▪（2）装复后用万用表电阻档测量“B”接线柱与端盖间电阻应为唴。
测量两散热板之间及绝缘散热板与端盖之间电阻，均应为唴。
若上述电阻较小或者为零，表明漏装了绝缘垫片或套管，应拆开重装。
▪（3）检查发电机前、后端盖上的安装挂脚位置是否符合拆解前作的标记。
▪（4）装上前、后端盖紧固螺栓，并分几次拧紧。
注意各螺栓的拧紧切不可一次完成，而应轮流进行，并且不断转动转子，若转子运转受阻或者内部有摩擦，应调整拧紧力矩。
▪（5）装配完毕后，发电机应能运转灵活。
▪（6）按正确方法将发电机安装在车上，并调整好V形带张紧度。
▪（二）发电机零件检测▪发电机拆解后，先用布或棉纱蘸适量清洗剂擦洗转子绕组、定子绕组、电刷及其他机件。
然后再检测转子、定子的电阻值及绝缘电阻。
为了取得较准确的测量数值，建议使用数字万用表测量。
最后，要将检测结果记录到表中。
▪1．转子总成的检查▪（1）转子表面检查▪（2）磁场绕组短路与断路检查▪（3）转子绕组搭铁检查▪（4）转子轴的检查▪（5）集电环的检查▪2．定子总成的检查▪（l）定子表面检查▪（2）定子绕组短路与断路检查▪（3）定子绕组搭铁检查▪3．整流器二极管的检查▪可以在不解体的情况下，用示波器测试二极管波形，也可进行解体检测。
汽车发动机维修的基本步骤与技巧
汽车发动机维修的基本步骤与技巧汽车发动机维修是汽车维修中的重要环节，它涉及到汽车的性能、安全和使用寿命等方面。
本文将详细介绍汽车发动机维修的基本步骤与技巧，方便读者理解和掌握相关知识。
一、检查和诊断故障1. 观察和听声：通过观察发动机的工作状态和听取发动机的声音，判断可能的故障点，如发动机异响、烟雾排放等。
2. 使用诊断仪器：使用汽车诊断仪器对车辆进行连线检查，获取电子控制单元（ECU）的故障代码，进一步确定故障原因。
二、排除简单故障1. 更换火花塞：排除火花塞脏污或损坏引起的问题，提高点火系统的工作效率。
2. 检查电池和充电系统：确保电池能够正常供电，充电系统正常工作，避免因电力问题引起的发动机启动及工作异常。
三、具体维修步骤1. 停车冷却：确保发动机冷却后再进行维修操作，避免烫伤和其他安全隐患。
2. 拆卸配件和组件：根据故障点确定拆卸的具体配件和组件，比如气缸盖、曲轴、活塞等。
3. 清洗和检查配件和组件：将拆卸下来的配件和组件清洗干净，检查是否存在磨损、裂纹或其他损坏情况。
4. 更换损坏部件：根据检查结果，更换损坏或老化的配件和组件，确保发动机的运转正常。
5. 调整和校验：调整和校验相关参数，如气门间隙、曲轴磨合间隙等，保证发动机工作的精准度和稳定性。
6. 装配配件和组件：将清洗和更换完成的配件和组件装配回原位，确保安装位置正确并且紧固牢固。
7. 添加润滑和冷却液：在装配完成后，检查并添加发动机所需的润滑和冷却液，确保发动机在工作过程中的润滑和冷却效果。
8. 启动和检测：启动车辆，观察发动机工作状态和听取声音，确保维修后的发动机正常工作。
四、维修技巧1. 细心观察：在维修过程中，细心观察和听取发动机的工作状态和声音，及时发现异常情况。
2. 学习资料与技能：不断学习相关的技术资料和修理技巧，不断提高自己的维修水平和技能。
3. 工具和设备的使用：根据不同工作需求使用适当的工具和设备，提高工作效率和安全性。
发动机维修步骤及流程
发动机维修步骤及流程引言本文档将介绍发动机维修的步骤和流程，以帮助维修人员正确进行发动机的维修工作。
请严格按照以下步骤进行操作，确保安全和高效。
步骤一：故障分析1. 仔细倾听用户的故障描述，记录故障现象的详细信息。
2. 进行初步检查，检查发动机的外观和各部件是否有明显的损坏或松动。
3. 进一步检查发动机的电源、供油系统和冷却系统，确定是否出现故障。
步骤二：故障诊断1. 使用诊断工具，连接到发动机的诊断接口，读取故障码并记录。
2. 根据故障码和故障现象，进行故障诊断，找出可能的原因。
3. 检查与故障相关的传感器、线路和控制单元，排除故障可能性。
步骤三：维修方案制定1. 根据故障诊断结果，制定维修方案。
2. 确定所需的维修零部件和工具。
3. 准备维修所需的工作区域和设备。
步骤四：维修操作1. 进行发动机维修前的准备工作，例如断开电源、排放液体等。
2. 按照制定的维修方案，执行相应的维修操作。
3. 注意安全操作，遵循相关的维修流程和规范。
步骤五：测试和调试1. 完成维修后，重新连接电源并启动发动机。
2. 进行测试和调试，验证维修效果。
3. 检查是否有其他故障或问题，解决并修复。
步骤六：故障排除和整理1. 如果在测试和调试过程中仍然存在故障，重新进行故障诊断，并采取相应的故障排除措施。
2. 将工作区域和设备整理干净，确保安全和整洁。
结论通过按照上述步骤进行发动机维修，可以提高维修工作的效率和准确性。
请维修人员严格遵循以上流程进行操作，并保持良好的工作记录和沟通。
以上是发动机维修步骤及流程的简要介绍，希望对您有所帮助。
柴油叉车发动机大修方法及维修拆装步骤
叉车维修过程中，发动机作为内燃叉车一个很重要的部件，承担着叉车整车运转的动力来源；电动叉车则是倚靠电机作为动力。
当然,机械运转必然带来磨损，所以维修也是经常的事情。
那么通常来说柴油叉车发动机维修分为四部分：一、拆卸发动机。
二、清洗零部件。
三、检查磨损情况。
四、组装发动机。
一、如何拆洗发动机首先将发动机从叉车上拆除，必须在发动机完全冷却的状态下进行，否则会引起某些机件的变形。
1、由发动机冷却系统中放出水，由发动机和液力传动中放出机油和液压油。
2、卸下安全棚和座椅，取下散热器盖，拆离排气管消声器。
3、取下脚踏板，卸下散热器、排气管及其附属装置。
4、拆卸发动机和液压传动与其他系统的联结件（软管、导管等）。
5、分解发动机与主传动的联接（万向节等）。
6、把发动机挂在起重设备上，拧下与车架连接的螺塞螺栓。
7、用起重设备吊起发动机，并将发动机放置在台架上。
二、如何将发动机解体1、拆下气缸盖和衬垫，取下缸盖不能使用螺丝刀或其他尖锐器具，以免损伤缸盖衬垫。
2、从发动机上拆下离合器，在拆下离合器前检查离合器盖与飞轮上有无记号，如没有，应做记号，然后拆下离合器固定螺栓。
3、拆下油底壳、衬垫、油管和机油泵等。
4、拆卸气门。
所有气门都有记号，以防止位置颠倒，气门座在缸盖上也有相应的记号。
①检查气门顶有无记号，如无记号应按次序在气门顶部用钢字头做上记号（做记号必须在气门关闭时进行，不允许在气门顶边缘或气门杆上，用锉刀做记号）。
②下压弹簧档板和弹簧，用尖嘴钳取下锁销。
③取出气门、气门弹簧及弹簧垫。
5、拆下活塞连杆组。
各活塞连杆组应分别拆卸，为在安装时准确无误，连杆的大头和盖应标记气缸号，号码顺序由发动机水泵前端顺延。
①拆下连杆螺母，取下连杆端盖、衬垫和轴承，并按顺序分开放好。
②将连杆向上推动，使连杆与轴颈分离。
推出活塞连杆组（如缸口磨成了台阶应先刮平）以免损坏活塞环。
②活塞连杆取出后，应将连杆、盖、衬垫、螺栓和螺母按原样装回，以防错乱。
发动机维修方案
（3）排除其他可能导致的故障原因；
（4）出具详细的故障诊断报告。
3.维修报价与合同签订
（1）根据故障诊断报告，制定具体维修项目；
（2）预估维修工时，合理计算维修费用；
（3）与客户充分沟通，详细解释维修项目及费用；
（4）在客户同意后，签订正式的维修合同。
4.维修作业与过程控制
3.提升客户满意度，树立企业品牌形象；
4.合法合规，确保维修业务顺利进行。
三、维修流程
1.接车检查
（1）了解客户需求，记录车辆基本信息；
（2）检查发动机外观，确认故障现象；
（3）使用专业设备检测发动机各项参数；
（4）初步判断故障原因，制定维修方案。
2.故障诊断
（1）利用专业诊断设备，读取发动机故障码；
（4）建立健全人员考核机制，确保维修质量。
2.设备管理
（1）定期检查、维护维修设备；
（2）确保设备正常运行，提高维修效率；
（3）合理配置设备资源，降低维修成本；
（4）引进先进设备，提升维修技术水平。
3.配件管理
（1）严把配件质量关，确保正品配件；
（2）建立配件库存制度，保证配件供应；
（3）合理控制配件成本，提高企业盈利能力；
发动机维修方案
第1篇
发动机维修方案
一、背景
随着我国汽车保有量的不断攀升，发动机维修市场需求日益旺盛。为提高发动机维修业务水平，确保维修质量，降低维修成本，本方案针对发动机维修业务提出一系列具体措施，旨在规范维修流程，提升客户满意度。
二、目标
1.确保维修质量，提高发动机性能；
2.降低维修成本，提高经济效益；
（3）严格控制维修过程，避免二次故障；
发动机大修流程六个步骤
发动机大修流程六个步骤发动机是汽车的核心部件，它的正常运转对整个车辆的性能和安全都有着至关重要的作用。
然而，长时间的使用和不当的维护可能会导致发动机出现各种问题，这时候就需要进行大修。
下面将介绍发动机大修的六个步骤。
第一步：拆卸发动机在进行发动机大修之前，首先需要将发动机从车辆中拆卸出来。
这个过程需要先将车辆的电池拆下，然后拆下发动机周围的零部件，如进气管、排气管、冷却系统等。
最后，使用专业工具将发动机从车辆中拆卸出来。
第二步：清洗发动机拆卸下来的发动机需要进行清洗，以去除表面的污垢和油渍。
清洗过程需要使用专业的清洗剂和工具，将发动机的各个部位进行彻底的清洗，以确保后续的检查和维修工作能够顺利进行。
第三步：检查发动机清洗完毕后，需要对发动机进行全面的检查，以确定需要进行哪些维修工作。
检查的内容包括发动机的缸体、活塞、曲轴、气门、油泵等部位，以及发动机的电气系统和冷却系统等。
检查过程需要使用专业的检测设备和工具，以确保检查结果的准确性。
第四步：更换零部件根据检查结果，需要对发动机进行更换零部件的工作。
更换的零部件包括活塞、曲轴、气门、油泵等，以及发动机的电气系统和冷却系统等。
更换零部件需要使用专业的工具和设备，以确保更换的零部件能够完全符合发动机的要求。
第五步：组装发动机更换完毕后，需要对发动机进行组装。
组装的过程需要按照发动机的设计要求进行，确保各个部位的安装位置和顺序正确无误。
组装过程需要使用专业的工具和设备，以确保组装的质量和效果。
第六步：测试发动机组装完毕后，需要对发动机进行测试，以确保发动机的性能和安全性能符合要求。
测试的内容包括发动机的启动、运转、加速、制动等，以及发动机的电气系统和冷却系统等。
测试过程需要使用专业的测试设备和工具，以确保测试结果的准确性和可靠性。
发动机大修是一项非常复杂和繁琐的工作，需要专业的技术和设备支持。
只有按照正确的流程和方法进行，才能够确保发动机的性能和安全性能符合要求，为车辆的正常运行提供保障。
凯悦321发动机维修手册
凯悦321发动机维修手册（原创版）目录1.凯悦 321 发动机维修手册概述2.维修手册的内容3.维修手册的使用方法4.维修手册的优势5.维修手册的适用对象正文凯悦 321 发动机维修手册概述凯悦 321 是一款非常受欢迎的发动机型号，广泛应用于各种车辆和机械设备中。
为了方便使用者和维修人员对其进行维护和修理，凯悦公司推出了 321 发动机维修手册。
本文将从维修手册的内容、使用方法、优势和适用对象等方面进行介绍。
维修手册的内容凯悦 321 发动机维修手册包含了丰富的技术信息和操作指南，主要包括以下几个部分：1.概述：介绍凯悦 321 发动机的基本结构、工作原理和主要性能参数。
2.维修流程：详细阐述发动机维修的整个过程，包括拆卸、检查、清洗、维修和组装等步骤。
3.故障诊断：针对可能出现的各种故障，提供诊断方法和解决方案。
4.零件检修：介绍发动机各部件的结构和功能，以及检修和更换的方法。
5.维修工具和设备：列举在维修过程中可能用到的工具和设备，以及它们的使用方法。
6.维修实例：通过实际案例，具体分析凯悦 321 发动机维修过程中的难点和技巧。
维修手册的使用方法为了充分发挥凯悦 321 发动机维修手册的作用，使用者需要注意以下几点：1.仔细阅读手册内容，了解发动机的基本知识和维修流程。
2.在维修过程中，按照手册中的步骤和方法进行操作，确保安全和质量。
3.在遇到故障时，根据手册中的诊断方法和解决方案进行处理。
4.对于复杂故障，可以结合实际情况和经验，参考手册进行分析和解决。
维修手册的优势凯悦 321 发动机维修手册具有以下优势：1.权威性：作为凯悦公司官方发布的维修手册，其内容具有很高的权威性，可以信赖。
2.系统性：手册内容全面、系统，涵盖了维修过程中的各个环节，便于使用者参考。
3.实用性：手册中的维修方法和技巧具有很强的实用性，可以帮助使用者快速解决实际问题。
4.易懂性：手册采用通俗易懂的语言，使得即使非专业人士也能轻松理解和操作。
汽车发动机维修(1)
切诺基 主轴承油膜间隙 连杆轴承油膜间隙 0.03~0.06mm 0.025~0.076mm 桑塔纳 0.03~0.08mm 0.03~0.08mm
当间隙超过极限值时，应更换轴承，必要时更换曲轴。 油膜间隙的检查方法： 用外径千分尺测量轴颈外径 用内径千分尺测量安装好的轴承内径
主 轴 承 项目 缸体数码＋曲 轴数码 相应轴承数码 数码及标记
0-5
1
6-11
2
12-17
3
18-23
4
24-28
5
标准主轴承有五个尺寸，数码 “1 ” 、“2 ”、“3” 、“4 ”
●连杆轴承选配时 将印在连杆盖和曲轴上的数码相加，然后选择与上 述数码之和相同的轴承数码。
TOYOTA IUZ-FE曲轴轴承选配表
维修用发动机部件俗称“中缸”或“短缸”。它 由发动机制造厂家将缸体、曲轴、活塞连杆组等按装 配工艺技术要求组装而成。 用“中缸”取代缸体、曲轴等需更换件的优点： ●保证发动机的大修质量，延长质保里程； ●大大缩短发动机大修停厂时间。 近年来在我国得到长足发展，如上海桑塔纳、北 京切诺基等发动机大修中对"中缸"的选用已不少见。
三、气缸的磨损规律及气缸的修理
气体缸平面
上止点时第一道环顶边
下止点时第一道环顶边
0.1
0.2
0.3
磨损量(mm)
排气门
进气门
• 气缸沿圆周方向磨损也是不均匀的，形成不规 则的椭圆形。导致气缸的圆度误差。气缸沿圆 周方向的磨损量随车型、结构及使用条件的不 同而有所不同，但一般最大径向磨损区往往接 近于进气门对面。 • 对于多缸发动机来说，缸与缸之间磨损也是不 均匀的，一般首尾两缸磨损量较大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发动机维修工艺1.拆下发电机。
2.拆下排气管。
3.拆下进气歧管4.拆下分电器5.拆下水管分配器6.拆下水泵皮带轮7.拆下通风阀。
8.拆下垫片。
9.拆下加油盖。
10.拆下4个螺母，4个密封垫和气门室盖。
11.拆下4个螺栓和2号正时皮带罩。
12.拆下2个螺栓和曲轴齿轮罩。
13.转动曲轴皮带轮，将皮带轮槽口对准1号正时皮带罩上的正时标记“0”。
14.检查曲轴正时皮带轮的“K”标记与轴承盖的正时标记对准。
否则转动曲轴一周（360度）15.使用SST拆下皮带轮螺栓。
16.使用SST拆下曲轴皮带轮。
17.拆下3个螺栓和正时皮带罩。
18.旋松惰轮安装螺栓。
19.拆下张紧弹簧。
20.在皮带上画一个方向箭头（按发动机旋转的方向），在皮带轮和皮带上做出定位标记。
21.拆下正时皮带。
22.拆下螺栓和1号正时皮带惰轮。
23.拆下3个螺栓和发动机右侧安装支架。
24.用手拆下皮带轮。
25.从发电机支架上拆下螺栓，并拆下1号发动机吊钩。
26.拆下3个螺栓和1号发电机支架。
27.拆下3个螺栓和机油尺导管。
28.拆下O-型圈。
29.拆下2个螺栓和进水管。
30.断开进水软管。
31.拆下垫片。
32.拆下3个螺栓和水泵总成。
33.拆下O-型圈。
34.用扳手夹持凸轮轴的六角头部分，并松开皮带轮螺栓。
35.拆下皮带轮螺栓和正时皮带轮。
36.转动凸轮轴六角部分将副齿轮小孔转上来。
37.拆下两个螺栓和1号轴承盖。
38.使用维修螺栓固定主、副齿轮。
39.按顺序分几次均匀地拧松8个轴承盖螺栓。
40.拆下4个轴承盖和凸轮轴。
41.用台钳固定凸轮轴的六角部分。
42.使用SST逆时针转动副齿轮，拆下维修螺栓。
43.使用卡环钳拆下卡环。
44.拆下波形垫圈，凸轮轴副齿轮和凸轮轴齿轮弹簧。
45.转动2号凸轮轴的六角部分，使定位销位于2号凸轮轴垂直中心线偏右的位置。
46.拆下2个螺栓，凸轮轴定位油封和1号轴承盖。
47.按顺序分几次均匀地旋松8个轴承盖螺栓。
48.拆下2个螺栓和4号轴承盖。
49.拆下4个轴承盖和2号凸轮轴。
50.按顺序分几次均匀地旋松10个气缸盖螺栓。
51.拆下10个平垫圈。
52.从汽缸体上的定位销处撬起汽缸盖。
53.将汽缸体位置在长形木块上，拆下进气门，清洗汽缸盖。
54.拆下油底壳19个螺栓和两个螺母。
55.在汽缸体和油底壳之间插入SST的铲刀，铲掉密封垫并拆下油底壳。
拆下机油滤清器。
56.机油泵拆下7个螺栓。
57.用一个塑料锤子轻轻敲击机油泵体，拆下机油泵。
58.拆下垫片。
59.拆下活塞并清洗60.拆下发动机后油封座。
61.拆下飞轮。
62.拆下曲轴轴承座并清洗。
63.拆下曲轴并清洗。
64.检查正时皮带。
检查是否正确安装。
检查正时盖垫片是否损坏有无正确安装。
皮带上的齿裂纹或损坏。
皮带表面有明显磨损或裂纹。
皮带的一侧有磨损或损坏。
皮带齿有明显的磨损，检查正时盖损坏、校正垫片安装盒皮带轮齿上的异物。
65.检查惰轮转动灵活。
66.测量张紧弹簧的自由长度。
67.使用SST和锤子敲入新密封套。
68.在密封套唇部涂以薄层MP黄油。
69.弯曲通风盖板回到原位。
70.使用SST和锤子，敲入新油封直到油封表面与后油封座边缘平齐。
71.在油封唇部涂MP黄油。
72.安装一个新垫片和用6个螺栓安装后油封座圈。
扭矩：9.3Nm。
73.将胶粘剂涂在机油压力开关的2或3道螺纹上。
74.使用SST，安装机油压力开关。
75.在汽缸体上安装一个新垫片。
76.使机油泵的驱动转子的花键齿与油泵侧曲轴的大齿齿合。
77.用7个螺栓安装机油泵。
扭矩：22Nm。
78.用2个螺栓和2个螺母安装新垫片和滤清器。
79.清除旧密封材料。
使用铲刀或垫片刮刀清除垫片面和密封槽中所有旧密封材料。
彻底清洁所有组件，清除所有松脱的材料。
使用无残留的溶剂清洁所有密封表面。
80.将密封填料涂在油底壳上。
81.用19个螺栓和2个螺母安装油底壳。
扭矩：4.9N • m。
82.在汽缸体上安装新气缸盖垫。
83.在汽缸盖螺栓的螺纹和螺栓头下部涂一薄层机油。
84.按顺序分两次均匀拧紧10个汽缸盖螺栓。
扭矩：50N •m。
85.在2号凸轮轴的止推位置涂MP黄油。
86.放置2号凸轮轴，使定位销定位在凸轮轴的垂直线偏右的位置。
87.清除旧密封材料。
88.将密封填料涂上。
89.5个轴承盖装在各自位置上。
90.在抽成该螺栓的螺纹和螺栓头下部涂一薄层机油。
91.按顺序分几次均匀拧紧10个轴承盖螺栓。
扭矩：13 N•m。
92.在新油封唇部涂MP黄油。
93.使用SST敲入油封。
94.用台钳夹持凸轮轴的六角部分。
95.安装凸轮轴齿轮弹簧，安装凸轮轴副齿轮和波形垫圈。
96.使用卡簧钳安装卡环。
97.使用SST，逆时针转动凸轮轴副齿轮，对准凸轮轴主、副齿轮孔，安装维修螺栓。
98.定位2号凸轮轴，以便定位销位于汽缸盖顶部稍微上的位置。
99.在凸轮轴的止推位置涂MP黄油。
100.匹配每个齿轮的安装标记，让进气凸轮轴齿轮号凸轮轴齿轮。
101.沿着两个齿轮的齿合位置向下滚动进气凸轮轴落在轴承轴颈上。
102.将4个轴承盖安装在各自的位置上。
103.在轴承盖螺栓的螺纹和螺栓头下部涂一薄层机油。
104.按顺序分几次均匀拧紧8个轴承盖螺栓。
105.拆下维修螺栓。
106.安装1号轴承盖，使标记箭头朝前。
107.在轴承盖螺栓的螺纹和螺栓头下部涂一薄层机油。
108.交替地拧紧2个轴承螺栓。
109.顺时针转动2号凸轮轴，使定位销朝上。
110.检查凸轮轴齿轮正时标记是否对准。
111.安装标记在上面。
112.将凸轮轴定位销对准皮带轮带“K”标记的定位销槽，在正时皮带轮侧。
113.暂时安装正时皮带轮螺栓。
114.夹持凸轮轴六角部位，拧紧正时皮带轮螺栓。
扭矩：59N •m。
115.在汽缸体上安装一个新的O-型圈。
116.用3个螺栓安装水泵。
扭矩：14N •m。
117.在汽缸盖上安装一个新垫片，使标记朝上。
118.连接进水软管。
119.用2个螺母安装进水管。
扭矩：15N • m。
120.在机油尺导管上装一个新O-型圈。
121.在O-型圈上涂机油。
122.将机油尺和导管一起装上，并用螺栓固定。
矩：9.3N •m。
123.用3个螺栓安装1号发电机支架。
扭矩：26N •m。
124.用1个螺栓安装1号发动机吊钩。
扭矩：30N •m。
125.用1个螺栓安装2号发动机吊钩。
扭矩：30N •m。
126.对准皮带轮定位键和皮带轮键槽。
127.推入正时皮带轮，带突缘一面在内侧。
128.用3个螺栓安装发动机固定支架。
扭矩：51N •m。
129.安装张紧弹簧。
130.推惰轮尽量靠尽皮带轮并拧紧螺栓。
131.转动凸轮轴的六角部分，将凸轮轴正时皮带轮的“K”标记与轴承盖的正时标记对正。
132.用曲轴皮带轮螺栓，转动曲轴并对准曲轴正时皮带轮和机油泵体的正时标记。
133.安装正时皮带，检查曲轴和凸轮轴正时皮带轮的张力。
134.对准拆下时作的标记，并且将箭头方向指向发动机旋转方向。
135.检查配气正时。
136.松开惰轮螺栓。
137.从上止点位置慢慢转两圈再回到上止点的位置。
138.顺时针转动曲轴。
139.检查每个皮带轮对准正时标记。
140.紧固1号正时皮带惰轮。
扭矩：37N •m。
141.拆下曲轴皮带轮安装螺栓。
142.检查正时皮带扰度。
143.安装导轮，面朝内安装。
144.用3个螺栓安装正时链条或皮带罩。
扭矩：9.3N •m。
145.对准皮带轮定位键和皮带轮键槽。
使用SST，安装皮带轮螺栓。
扭矩：127N •m。
146.用3个螺栓安装曲轴齿轮或皮带轮罩。
扭矩：9.3N •m。
147.安装2号正时皮带罩。
扭矩：9.3N •m。
148.转动曲轴皮带轮，将它的缺口与正时皮带轮罩的正时标记“0”对症。
149.检查凸轮轴正时皮带轮的“K”标记与轴承盖的正时标记对正。
150.安装1号正时皮带罩151. 安装4个螺母，4个密封垫和气门室盖。
152安装加油盖。
153安装垫片。
154安装通风阀155安装分电器156安装水管分配器157安装进气歧管158安装排气管安装水泵皮带轮159安装发电机。
