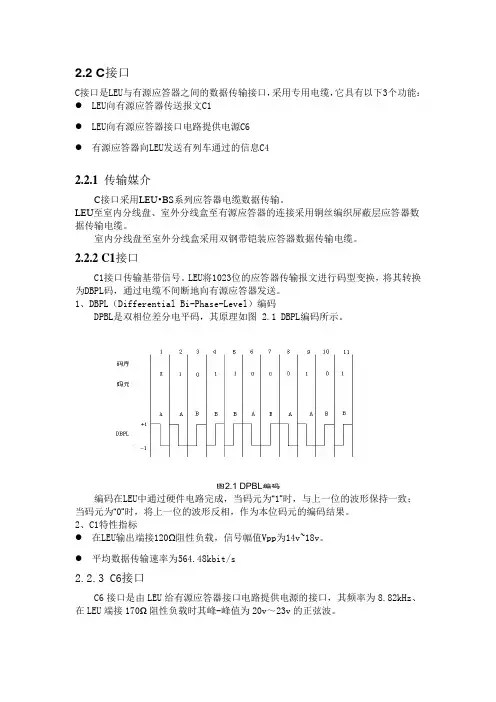

LEU接口说明
2.2 C接口
C接口是LEU与有源应答器之间的数据传输接口，采用专用电缆，它具有以下3个功能：● LEU向有源应答器传送报文C1
● LEU向有源应答器接口电路提供电源C6
● 有源应答器向LEU发送有列车通过的信息C4
2.2.1 传输媒介
C接口采用LEU•BS系列应答器电缆数据传输。
LEU至室内分线盘、室外分线盒至有源应答器的连接采用铜丝编织屏蔽层应答器数据传输电缆。
室内分线盘至室外分线盒采用双钢带铠装应答器数据传输电缆。
2.2.2 C1接口
C1接口传输基带信号。
LEU将1023位的应答器传输报文进行码型变换，将其转换为DBPL码，通过电缆不间断地向有源应答器发送。
1、DBPL（Differential Bi-Phase-Level）编码
DPBL是双相位差分电平码，其原理如图 2.1 DBPL编码所示。
图2.1 DPBL编码
编码在LEU中通过硬件电路完成，当码元为“1”时，与上一位的波形保持一致；当码元为“0”时，将上一位的波形反相，作为本位码元的编码结果。
2、C1特性指标
● 在LEU输出端接120Ω阻性负载，信号幅值Vpp为14v~18v。
● 平均数据传输速率为564.48kbit/s
2.2.3 C6接口
C6接口是由LEU给有源应答器接口电路提供电源的接口，其频率为8.82kHz、在LEU端接170Ω阻性负载时其峰-峰值为20v～23v的正弦波。
列控中心——精选推荐
列控中心概述摘要：列控中心是设置于各车站或中继站的列控安全设备，与轨道电路、计算机联锁、临时限速服务器、其他站列控中心、应答器地面电子单元（LEU）、CTC和信号集中检测连接，实现对轨道电路、有源应答器、区间方向和闭塞控制等功能。
列控中心根据调度命令、进路状态、线路参数等产生进路及临时限速等相关空车信息，通过有源应答器及轨道电路向列车动态传送，从而实现对列车运行的动态控制。
关键词：列控中心；联锁；调度；临时限速一.系统结构列控中心适用于客运专线上的联锁车站、中继站或无岔站，亦可使用在与CTCS-2或CTCS-3级客运专线相衔接的CTCS-0级车站。
根据车站类型，列控中心分为车站列控中心、中继站列控中心和无岔站列控中心。
列控中心与ZPW-2000系列轨道电路、车站联锁、临时限速服务器、相邻列控中心、地面电子单元、集中监测和CTC通信配置接口，根据不同类型的列控中心，与其他外部设备的接口配置如下图所示：车站列控中心中继站列控中心无岔站列控中心图1 列控中心接口配置三种类型列控中心的作用：（1）车站列控中心设置于联锁车站，与联锁、轨道电路、临时限速服务器、LEU、CTC设备和集中监测设备直接接口，并管辖其范围内的中继站列控中心。
（2）中继站列控中心设置于信号中继站，与轨道电路、临时限速服务器、LEU和集中监测设备直接接口，中继站列控中心必须从属于车站列控中心，从车站列控中心接收线路方向信息，并将相应的轨道区段状态信息发送给其从属的车站列控中心。
（3）无岔站列控中心设置于有客运作业的无岔车站，与轨道电路、临时限速服务器、LEU、CTC和集中监测设备直接接口。
车站列控中心、中继站和无岔站列控中心应通过信号安全数据网从临时限速服务器接收临时限速命令，并向临时限速服务器发送临时限速状态信息。
二.系统功能列控中心是实现应答器报文选择和发送的重要信号设备，是CTCS系统地面控制部分的核心设备，它依据调度指挥系统下达临时限速命令和信号联锁系统当前的进路实时计算，选择相应的应答器报文数据，控制有源应答器向列车动态传送，从而实现对列车运行的动态传送。
客专列控中心与LEU接口

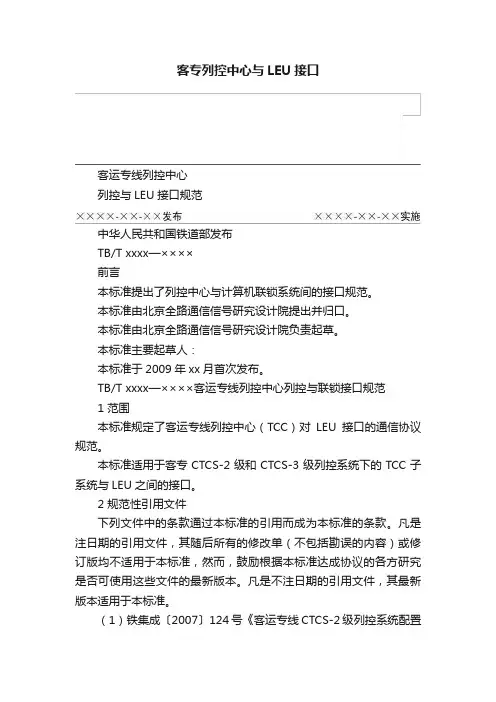

客专列控中心与LEU接口客运专线列控中心列控与LEU接口规范中华人民共和国铁道部发布TB/T xxxx—××××前言本标准提出了列控中心与计算机联锁系统间的接口规范。
