正确检查与做前轮定位

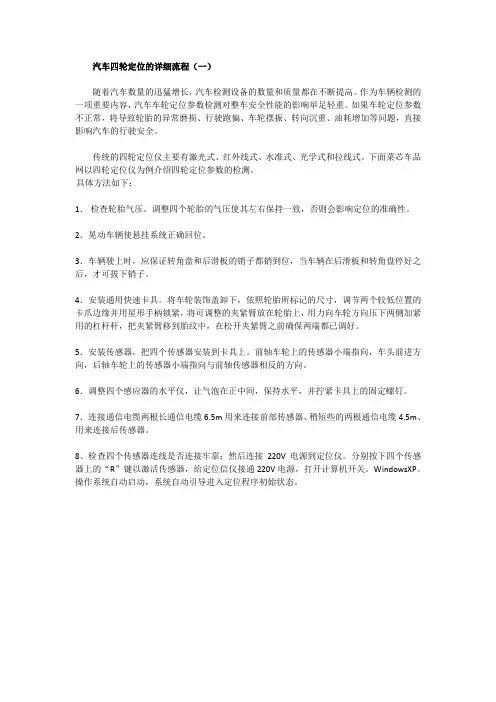

一.四轮定位流程
驶入前轮定位工位
底盘高度测量
定位仪安装
转动轮胎数值复测
1. 驶入前轮定位工位
将车驶入前轮定位工位,将车停在定位仪两转盘中心,
并处于直线行驶状态;拉紧手刹,用手刹固定器将制动踏板踩下,以防止车轮在测量时滚动影响测量数据。
2. 底盘高度测量
用盒尺分别测量左右下臂轴中心到水平地面的距离:
H=310±smarttags" />5mm 的为合格。若未在上述范围内,需调整扭杆上的调整螺栓下端伸出长度,调整完后将汽车前悬部分上下震动至少5次,复测车身高度,若未到达所述标准需重复上述步骤直至合格,调整到位后紧固扭杆调整螺栓上的备母,拧紧力矩83±10N.M 。
1. 定位仪安装(根据定位仪的不同,装卡方式可根据定位
仪要求确定)
1. 转动轮胎(根据定位仪的不同,此过程可根据定位仪要
求进行调整)
将轮胎顺时针旋转15°按下定位仪上的确认键,将轮胎摆正,然后再逆时针旋转15°按下定位仪的确认键,再将前轮摆正。
2.前束调整
根据显示结果(左右显示结果相加后在3-5mm为合格)等量调整转向横拉杆调整臂上的螺母,调整合格后将调整螺母备母紧固。
1.定位调整
根据显示结果调整外倾角γ(左右轮γ显示值不大于
1°左右相差不超过0.4°),未达标的则分别松开左右上摆臂处的前后螺栓,通过增减调整垫片来调整γ值,垫片厚度改变1mm,外倾角变化0.1°,左右后倾角差值不大于0.4且允许右边比左边大,若不在此范围内需加垫片调整。
后倾角α调整时与外倾角γ的关系:
后倾角增加1°外倾角减小0.4°
后倾角增加40'外倾角减小0.3°
后倾角增加30'外倾角减小0.2°
后倾角增加20'外倾角减小0.1°
后倾角增加10'外倾角无变化
1.螺母紧固
调整完毕后紧固上摆臂螺母,拧紧力矩:96±10N.m
2.数值复测
复测前轮定位数值,合格后将定位仪取下放置在支架上,将车驶离工位。不合格则返回第4步骤重复此过程直至合格为止,将车驶离工位,然后将定位销插在转盘上的两个孔内。
技术要求:1.前轮定位数值:车轮外倾角γ=40′±20′主销后倾角α=3°±1°,主销内倾角β=14°52;左右下臂轴中心到水平地面的距离:H=310±5mm
四轮定位各程序标准
1.底盘高度测量
用盒尺分别测量左右下臂轴中心到水平地面的距离:H=310±5mm的为合格。扭杆调整螺栓上的备母拧紧力矩83±10N.M。
2.前束调整
前束左右偏移量相加后在3-5mm为合格。
3.定位调整
车轮外倾角γ=0.8±0.2°左右相差不超过0.4°;主销后倾角α=3°±1°。
4.螺母紧固
上摆臂螺母拧紧力矩:96±10N.m
将定位仪卡在轮辋边沿上,取下转盘上的定位销,调整定位仪使
