一、液压滑升模板工程构筑物滑模施工
液压滑升模板施工(建工)
⑤ 双层配筋的墙体结构，双层钢筋之间绑扎后应用拉 结筋定位。
⑥ 支承杆作为结构受力筋时，其设计强度宜降低～， 接头的焊接质量必须与钢筋等强。
⑦ 梁的横向钢筋可采取边滑升边绑扎的方法，为便于 绑扎，可将箍筋做成上部开口的形式，待水平钢筋 穿入就位后再将上口封闭扎牢。
滑升模板的构造与组成
滑升模板施工工艺
本
章
内
施工中易出现的问题及处理方法
容
质量要求及安全措施
End
滑升模板的构造与组成
滑模装置主要包括模板系统、操作平台系统、
提升机具系统三部分，如图所示。
模板系统
模板
模板按其材料不同有钢模板、木模板、钢木组合
模板等，一般以钢模板为主。
钢模板可采用厚的钢板冷压成型，或用厚的钢板
在支承杆下面接长在支承杆顶端滑过千斤顶上卡头
后，从千斤顶上部将接长支承杆插入千斤顶，使新 插入的支承杆顶实原有支承杆顶面，待支承杆接头 从千斤顶下面滑出后，立即将接头四周点焊固定。
在千斤顶上面接长接长的方法有榫接、剖口焊接和
丝扣连接，如图所示。
（） 液压控制装置：又称液压控制台，是提升系统
平台上对应处设一激光靶，激光靶可用毛玻璃或在 玻璃上附一层描图纸，绘十字线和同心圆环线，这 样就可在操作平台上通过激光靶直接测出垂直偏差 的方向和数值。
当检查出垂直偏差较大时，要查明原因，及时纠偏。常用 的纠偏方法有平台倾斜调整法、施加外力调整法等。
（） （）
这是利用撑杆顶轮来强制纠正建筑物倾斜的方法，如图所 示。
（） 浇筑混凝土时，应合理地划分区段，使浇筑时间大
致相等。 浇筑时，应严格执行分层浇筑、分层振捣、均匀交
什么情况下使用滑模施工
什么情况下使用滑模施工
什么情况下使用滑模施工。
滑膜施工一般都是比较大的园仓，而且还比较高施工时使用的，他的基本原理是，一边浇筑混凝土、一边捣固、滑动模板一边上升，他与其他混凝土施工的差别就是，模板不固定的，而是上下移动的，如此称之为“滑模施工”。
那么什么情况下使用滑模施工呢。
1、筒仓滑模类：水泥仓滑模、粮仓滑模、石粉储库滑模、储煤仓滑模、铝镁仓滑模、饲料仓滑模等各类储仓滑模以及筒仓变截面滑模等。
2、烟囱滑模类：各种行业变直径、变截面烟囱滑模。
3、化工滑模类：造粒塔滑模。
4、公路滑模类：变直径、变截面桥墩滑模，隧道滑模。
5、水利滑模类：沉井滑模、竖井滑模、导流井滑模、水泵房滑模、垂直坝体滑模。
6、高层建筑物。
7、面粉厂方仓。
滑模施工具有速度快，砼连续性好，表面光滑，无施工缝，材料消耗少，该桥墩能节省大量的拉筋、架子管及钢模板和一些周转材料，施工安全等优点。
滑升模板的构造：滑模是由模板、围圈、支承杆（俗称爬杆、顶杆）、千斤顶、顶架、操作平台和吊架等组成。
目前使用较多的是液压滑升模板和人工提升滑动模板两种模式。
河南远达滑模工程技术服务有限可以承接专业滑模施工，滑模设备制造，滑模技术服务，也可以承接总承包工程施工，远达公司以灵活的企业机制和经营模式，竭诚与国内外客户进行广泛合作并提供优质服务。
河南远达滑模工程技术服务有限公司真诚欢迎您的咨询!。
滑模施工工艺
滑模施工工艺（一）滑模施工技术设计1、液压滑模工艺施工的优点（1）、施工中只使用一套模板，操作平台和模板用液压千斤顶提升，不用再支模板和搭设脚手架，可节省大量材料和人工。
（2）、一组十个可同时组装滑升，施工保持连续作业，使各种工序简化，施工速度快。
（3）、混凝土连续浇筑，可减少施工缝，保证构筑物的整体性，质量容易得到保证。
（4）、操作平台栏杆及清光挂脚手架均设安全网和保护绳，施工操作安全。
2、材料要求滑模装置包括：模板系统，操作平台系统，提升系统，施工精度控制系统，脚手架系统。
（1）、模板系统：1）、滑动模板应具有通用性、耐磨性、拼缝紧密、装拆方便和足够的刚度。
2）、仓体结构模板高度为900-1200mm。
3）、模板制作必须板面平整，无卷边、翘曲、孔洞及毛刺；阴阳角模的单面倾斜度应符合设计要求。
4）、模板采用标准钢模板，以3012为主，配少量2012，1512和1012，模板连接及固定采用回型销和铁丝捆绑。
（2）、围圈：1）、围圈采用φ48国标钢管，接头对焊。
2)、上、下围圈的间距为800mm，上围圈距模板上口的距离为200mm。
3)、围圈在转角应设计成刚性节点。
固定式围圈接头应用等刚度的型钢连接，连接螺栓每边不得少于2个。
4）、在使用荷载作用下，两个提升架之间围圈的垂直与水平方向的变形不应大于跨度的1/500。
（3）、提升架：1）、提升架型式采用单横梁“Π字型”，采用标准架，立柱用两根φ48×3.5㎜的国标钢管拼装焊接，横梁用双拼10#槽钢，与立柱用φ16㎜螺杆固定。
确定提升架布置间距为1200-1400mm。
2）、横梁和立柱应在同一平面内，在施工荷载作用下，立柱下端的侧向变形应不大于2mm。
3)、提升架立柱应设有调整内外模板间距和倾斜度的调节装置。
4）、模板上口至提升架横梁底部的净高度：采用ф48×3.5钢管支撑时宜为500-900mm。
实际取600mm。
（4）、操作平台：1）、操作平台由桁架或梁、三脚架及铺板等主要构件组成，与提升架连成整体。

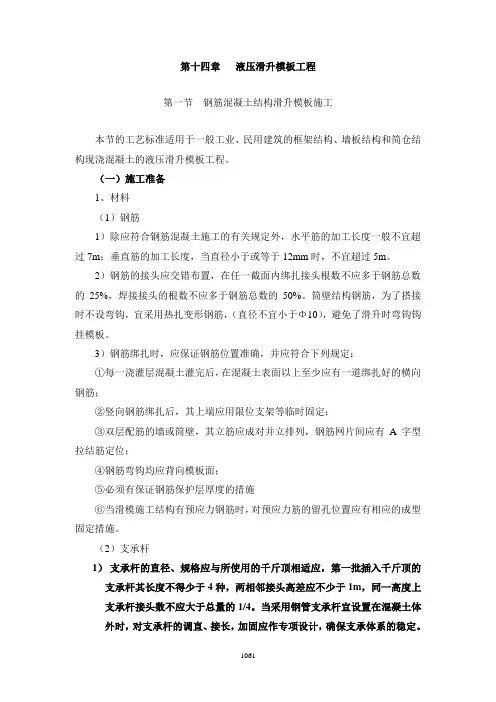

14-工艺标准第十四章 液压滑升模板工程
第十四章液压滑升模板工程第一节钢筋混凝土结构滑升模板施工本节的工艺标准适用于一般工业、民用建筑的框架结构、墙板结构和简仓结构现浇混凝土的液压滑升模板工程。
（一）施工准备1、材料（1）钢筋1）除应符合钢筋混凝土施工的有关规定外，水平筋的加工长度一般不宜超过7m；垂直筋的加工长度，当直径小于或等于12mm时，不宜超过5m。
2）钢筋的接头应交错布置，在任一截面内绑扎接头根数不应多于钢筋总数的25%，焊接接头的根数不应多于钢筋总数的50%。
筒壁结构钢筋，为了搭接时不设弯钩，宜采用热扎变形钢筋，（直径不宜小于Φ10），避免了滑升时弯钩钩挂模板。
3）钢筋绑扎时，应保证钢筋位置准确，并应符合下列规定：①每一浇灌层混凝土灌完后，在混凝土表面以上至少应有一道绑扎好的横向钢筋；②竖向钢筋绑扎后，其上端应用限位支架等临时固定；③双层配筋的墙或筒壁，其立筋应成对并立排列，钢筋网片间应有A字型拉结筋定位；④钢筋弯钩均应背向模板面；⑤必须有保证钢筋保护层厚度的措施⑥当滑模施工结构有预应力钢筋时，对预应力筋的留孔位置应有相应的成型固定措施。
（2）支承杆1）支承杆的直径、规格应与所使用的千斤顶相适应，第一批插入千斤顶的支承杆其长度不得少于4种，两相邻接头高差应不少于1m，同一高度上支承杆接头数不应大于总量的1/4。
当采用钢管支承杆宜设置在混凝土体外时，对支承杆的调直、接长，加固应作专项设计，确保支承体系的稳定。
2）支承杆的制作材料为HPB235级圆钢、HRB335级钢筋或外径及壁厚精度较高的低硬度焊接钢管，对热扎退火的钢管，其表面不得有冷硬加工层。
3）支承杆直径应与千斤顶的要求相适应，长度宜为3~6m。
4）采用工具式支承杆时应用螺纹连接：圆钢Φ25支承杆连接螺纹宜为M18，螺纹长度不宜小于20mm；钢管Φ48支承杆连接螺纹宜为M30，螺纹长度不宜小于40mm。
任何连接螺纹接头中心位置处公差均为±0.15mm，支承杆借助连接螺纹对接后支承杆轴线偏斜度允许偏差为（2/1000）L（L为单根支承杆长度）。
滑模施工专项施工方案
滑模施工专项施工方案本工程烟囱筒身采用无井架液压滑模施工工艺施工。
一、无井架液压滑升模板系统构造(1)随升井架采用角钢或钢管制作,并以工具式构件组合而成,高度为7.5米。
操作平台及随升井架操作平台的平面骨架由辐射梁与内外钢圈组成,辐射梁与钢圈以螺栓连接,每组辐射梁由两根10号槽钢组成;内外钢圈用槽钢制成,为了便于安装,将钢圈分段操作,安装时,用夹板及螺栓连接成一个整体。
内外钢圈的直径由烟囱筒身的最大外径和最小内径计算而得。
(2)模板与围圈根据工程结构特点,选用1.2米高、100-200宽的小钢模板作为固定模板及活动模板,加工特制收分模板。
围圈分为固定围圈与活动围圈,固定围圈的长度略大于固定模板的宽度,活动围圈的长度略大于一组活动模板加上两块收分模板的宽度。
设计围圈时,根据烟囱的高度选用两套活动围圈及一套固定围圈。
收分模板应均匀对称布置,以防止平台在滑升中发生扭转。
(3)提升架、调径装置、调整和顶紧装置及吊架平台的辐射梁为提升架的滑道,每组辐射梁的下部安装有调径装置,调径装置的螺母底座固定在提升架外侧的辐射梁的推进孔上。
每提升一次模板,即按设计收分尺寸拧动一次调径装置的丝杠,推动提升架向内移动,在推动压力的作用下,活动围圈与固定围圈、收分模板与活动模板则沿圆周方向作环向移动,相互重叠一些,当超过一块活动模板的宽度时,将活动模板抽出一块,这样整个模板结构的直径和周长逐渐减小,以适应烟囱直径变化的要求。
烟囱筒壁厚度的变化,是通过提升架上活动围圈的顶紧装置与固定围圈的调整装置来控制的。
(4)垂直运输在随升井架上设置柔性滑道,装置吊笼进行垂直运输。
柔性滑道是用直径20mm的钢丝绳,一端固定在烟囱下部的预埋吊环上,另一端通过随升井架顶部的柔性滑轮又返回烟囱下部,通过导向滑轮用卷扬机收紧。
吊笼在柔性滑道上升降起落,为防止提升吊笼断绳,发生安全事故,在吊笼上设有安全抱闸装置。
二、滑模施工(1)机具组装在基础回填完毕后,即进行机具组装,在组装之前,应按图纸在基础上放出位置线,并校对准确,各构件安装位置应与构件一一对应,等筒壁钢筋绑扎高度超过模板上口时,再进行模板安装,其安装顺序为:固定围圈调整装置→固定围圈→固定模板→活动围圈顶紧装置→活动围圈→活动模及收分模板安装模板安装完毕后,应其半径、坡度、壁厚、钢筋保护层厚度进行检查校正,合格后方可进行随升井架、吊笼及拔杆的安装。

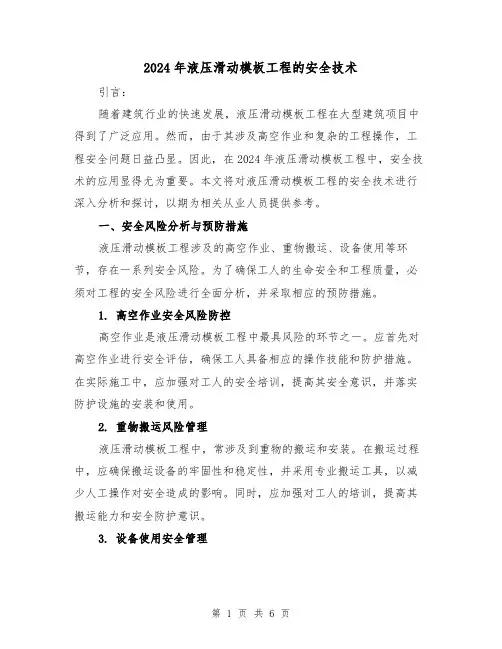

2024年液压滑动模板工程的安全技术（3篇）

2024年液压滑动模板工程的安全技术引言：随着建筑行业的快速发展，液压滑动模板工程在大型建筑项目中得到了广泛应用。
然而，由于其涉及高空作业和复杂的工程操作，工程安全问题日益凸显。
因此，在2024年液压滑动模板工程中，安全技术的应用显得尤为重要。
本文将对液压滑动模板工程的安全技术进行深入分析和探讨，以期为相关从业人员提供参考。
一、安全风险分析与预防措施液压滑动模板工程涉及的高空作业、重物搬运、设备使用等环节，存在一系列安全风险。
为了确保工人的生命安全和工程质量，必须对工程的安全风险进行全面分析，并采取相应的预防措施。
1. 高空作业安全风险防控高空作业是液压滑动模板工程中最具风险的环节之一。
应首先对高空作业进行安全评估，确保工人具备相应的操作技能和防护措施。
在实际施工中，应加强对工人的安全培训，提高其安全意识，并落实防护设施的安装和使用。
2. 重物搬运风险管理液压滑动模板工程中，常涉及到重物的搬运和安装。
在搬运过程中，应确保搬运设备的牢固性和稳定性，并采用专业搬运工具，以减少人工操作对安全造成的影响。
同时，应加强对工人的培训，提高其搬运能力和安全防护意识。
3. 设备使用安全管理液压滑动模板工程中使用的设备众多，如液压系统、起重机械等。
在使用设备过程中，应遵守相关安全规范，确保设备的正常工作和使用者的安全。
对设备的维护和保养也是保证工程安全的重要因素，应建立定期检查和维护制度，及时发现和解决设备问题。
二、安全培训和管理为了提高液压滑动模板工程人员的安全管理水平，应加强安全培训和管理。
1. 安全培训对从事液压滑动模板工程的人员，应进行全面且系统的安全培训。
培训内容可包括工程的安全风险分析与防控措施、设备的安全操作、高空作业的安全防范等方面。
培训形式可以灵活选择，如理论教育、实地教学和模拟演练等，以增强培训效果。
2. 安全管理液压滑动模板工程应建立安全管理机制，明确安全责任和管理流程。
设立专业的监督检查岗位，对施工现场进行定期巡查和安全隐患排查，发现问题及时处理和整改。
